Как выбрать распределительный коллектор отопления

Конструктивные особенности

Лучевое отопление, в отличие от тройникового, с которым знакомы все владельцы городских квартир и домов старой постройки, предусматривает не последовательное, а параллельное подключение батарей к нагревательному котлу.

В этом случае монтируется специальный коллекторный шкаф, в котором аккуратно устанавливается вся необходимая регулирующая аппаратура, насосы. манометры, краны и так далее.

Отличия между двумя упомянутыми выше схемами монтажа состоят в следующем:

1. Тройниковая разводка требует намного меньшего количества самих труб, но при ее монтаже нужно использовать множество фитингов: тройников, сгонов, муфт и так далее. Это усложняет процедуру установки. Кроме того, последовательный способ обустройства системы отопления считается менее надежным, так как в этом случае велика вероятность ошибок, которые приведут к разгерметизации, образованию участков с различным давлением жидкости и так далее.

Тройниковый способ подводки труб

1. Лучевая разводка отопления, несмотря на необходимость приобретения, намного большего количества труб, использует только два соединения на каждый радиатор: при стыке с коллектором и на патрубке батареи.

В итоге вы можете смело замуровывать каждый «луч» сети отопления в пол, не боясь, что он даст протечку на каком-нибудь стыке. Кроме того, при обнаружении поломки вы с легкостью можете отключить проблемный участок, не нарушая циркуляции теплоносителя по теплообменному оборудованию, установленному в других помещениях.

Лучевая схема разводки трубопроводов отопления

Следует отметить, что одним из основных недостатков лучевого отопления является его цена. Особенно это касается систем, оборудованных электрическим оборудованием.

Обратите внимание! Как и в случае с тройниковой системой, лучевая предусматривает организацию естественного (гравитационного) и принудительного (с помощью насосов) тока теплоносителя. Рассмотрим оба вида более подробно. Рассмотрим оба вида более подробно

Рассмотрим оба вида более подробно.

Часто задаваемые вопросы

Вопрос: Какой диаметр труб лучше? Ответ: как показывает практика, для установки веерной системы хватает 16-го трубного диаметра. Очень редко используют размер больше.
Вопрос: возможна ли лучевая система отопления частного дома с двумя этажами? Ответ: конечно. Разводку можно организовать и в трёх- и в четырёхэтажном доме

Важно лишь на каждом этаже поставить отдельный коллектор.
Вопрос: возможна ли веерная разводка в квартире? Ответ: это реально. Прямо от теплоэлектроцентрали это, скорее всего, не удастся сделать

Но если вы имеете собственную отопительную систему либо если подсоединитесь к теплоэлектроцентрали через обменник тепла, то всё будет функционировать.

Если рассматривать лучевую систему отопления дома более детально, можно выделить ещё больше её преимуществ, чем было указано выше. Анализируя их, можно закрыть глаза на недостатки. Конечно, эффективная система с высокой производительностью просто не может быть дешёвой, однако её долгий срок службы и простое обслуживание заслуживают доверие.

Выбор труб

До начала работ, непосредственно связанных с созданием системы теплоснабжения, требуется выполнить согласования основных параметров трубопроводов. Прежде всего, источник тепловой энергии, входы и выходы в коллектор, а также трубопровод должны быть одного диаметра. В противном случае при использовании труб разного диаметра применяют переходники. Их установка требует дополнительных материальных затрат и времени для проведения монтажа.

Несоблюдение требуемых диаметров для труб приводит к таким негативным последствиям как:

• нарушение циркуляции теплоносителя;
• завоздушивание отопительного контура;
• неравномерный обогрев.

Особенности монтажа системы

Монтировать коллекторную систему отопления частного дома следует еще на этапе строительства. Ведь после укладки или заливки чистового пола монтаж такой системы станет экономически нецелесообразным. Единственным вариантом решения задачи в этом случае станет открытый способ монтажа разводки.

Установка распределительной гребенки

На этажах домов с горизонтальной разводкой отопления для размещения коллектора, циркуляционного насоса и регулировочной аппаратуры потребуется установить закрытый короб – коллекторный шкаф.

Коллекторный шкаф устанавливают в отдельных нишах помещений, защищенных от влаги. Чаще всего для этого выделяют место в коридоре, гардеробной или кладовой.

При проектировании отопления двухэтажного здания потребуется установить две коллекторные группы: на первом и втором уровнях. Дополнительные распределительные узлы позволят обеспечить приблизительно одинаковую протяженность контура.

Как вариант можно взять за основу схему, при которой первая группа будет отвечать за распределение тепла по отдельным контурам, а вторая – выступать ключевым компонентом при обустройстве «теплого» пола.

Количество входов и выходов коллектора всегда равно числу расположенных на этаже отопительных элементов: радиаторов или колец теплых полов. Для каждой комнаты прокладывают отдельную ветку, которая, объединив несколько отопительных приборов, воплотит попутную или тупиковую схему.

Чтобы уменьшить затраты на подключение радиаторов, применяют «проходную» схему.

При «проходной» системе несколько последовательно включенных приборов будут восприниматься как один элемент.

Варианты кладки трубопровода

При коллекторной разводке чаще всего применяют способ укладки труб в бетонную стяжку. Ее толщина варьируется в пределах 50-80 мм, что вполне достаточно для «замоноличивания» внутридомовой разводки отопительной системы.

Но согласно СНиПу укладывать в бетон допускается только неразрывные соединения.

Для этого часто используют металлопластиковые трубы диаметром в 16 мм. За счет того, что они легко гнутся, трубопровод удобно прокладывать под полом.

Планируя после опрессовки системы залить металлопластиковые трубы бетонной стяжкой, необходимо их предварительно обернуть теплоизоляцией.

Такая прослойка позволит свести к минимуму риск повреждения труб под действием теплового расширения, поскольку в этом случае они будут «тереться» не о бетон, а об изоляцию.

Сверху стяжки укладывается фанера, которая закрывается финишным напольным покрытием: линолеумом или паркетом.

Трубы могут подводиться также к радиаторам сбоку или сверху, например: в пространстве подшивного потолка.

Некоторые мастера предпочитают прокладывать трубы наружным способом, размещая их вдоль стен и пряча за декоративными плинтусами. Но такой способ монтажа влечет неминуемое увеличение протяженности трубопровода.

Трубопровод не рекомендуется прокладывать через дверные проемы. Это может привести к тому, что при установке порога межкомнатной двери в момент сверления труба повредится.

В случае если трубопровод нужно проложить через стену, чтобы предупредить его повреждение под действием усадки здания, отверстие в стене стоит оборудовать гильзой.

На каждую идущую от распределительной гребенки гидравлическую цепь устанавливают отдельную запорную арматуру.

Чтобы иметь возможность спускать накопившийся в системе воздух монтируют:

• на распределительном узле – воздуховыпускные клапаны;
• на радиаторах (скапливается в наивысших точках)– краны Маевского.

Благодаря тому, что идущая после коллекторов каждая гидравлическая цепь является самостоятельной системой, ее удобно использовать при создании «теплых полов».

Циркуляция воздуха при обустройстве напольного варианта происходит естественным образом.

При воплощении такой системы металлопластиковые трубы укладывают на теплоизоляционную прокладку, формируя узор в виде змейки или спирали. Диаметр труб и шаг укладки определяется согласно расчетам. Одно условие – протяженность одного контура не должна превышать 90 метров.

Уложенные контуры подключают к распределительному узлу, а после проверки герметичности соединений заливают бетонным раствором. Высота стяжки составляет 70-90 мм.

По такому же принципу монтируется как коллекторная система двухэтажного коттеджа, так и жилого здания с большим количеством этажей.

Преимущества коллекторной системы отопления

Быстрый, равномерный нагрев всех радиаторов. К каждому отопительному прибору прокладывается свой подающий трубопровод, таким образом, во все радиаторы приходит теплоноситель с одинаковой температурой.

Эстетичность. В большинстве случаев, разводка коллекторно лучевой системы отопления монтируется под полом, поэтому в помещении видны только сами радиаторы и выступающие из под пола короткие участки подающего и обратного трубопроводов.

Удобство при устранении неполадок. В случае, если один из радиаторов дал течь, случайно была повреждена подводящая или обратная магистраль, либо возникли проблемы с арматурой, то для проведения ремонтных работ достаточно перекрыть на распределительном коллекторе подачу теплоносителя к проблемному участку. При этом, перестает работать только один радиатор, все остальные элементы системы продолжают функционировать.

Возможность регулировки/отключения температуры в отдельных помещениях. Если в каких-то комнатах дома никто постоянно не проживает, а к примеру, приезжают гости раз в месяц, то на время отсутствия гостей, в таких помещениях может быть установлена минимальная температура 10-15°C, чтобы не заморозить систему. Таким образом, отпадает надобность нагревать «лишний» теплоноситель.

Распределительный коллектор с циркуляционным насосом Wilo.

Лучевая отопительная система оптимальное решение

Схема лучевой системы отопления.

Тот, кто владеет собственным домом, естественно, хочет своими руками организовать оптимальную систему хорошего отопления. Он должен твердо знать: идеальной системы отопления еще не придумали, оттого надо выбирать то, что является наиболее практичным и получившим позитивные одобрения. Системе отопления, прозванной лучевой, можно отдать свое предпочтение. Ее романтично-геометрическое название вполне объяснимо: ко всякому радиатору проникает свой луч в качестве трубопровода.

Если владельцу принадлежит уютный, не очень массивный дом, состоящий из двух этажей, то схема построения системы отопления с помощью коллекторов предполагает присутствие на всяком этаже своего коллектора. Их объединяют параллельным способом, потом ставят котел, затем расширительный бак. Данная система отопления иногда называется двухтрубной. И это правильно. Пара трубопроводов пролегает через все помещения, которые надо обогреть. Одна линия труб создается для прямого перемещения жидкости — теплоносителя, другая отвечает за дорогу обратно.

Материалы изготовления

Надёжность и долговечность коллектора напрямую зависит от материала, из которого он изготовлен. Гребенка для тёплого пола может быть металлической или полимерной. Каждый из вариантов имеет свои достоинства и недостатки.

Полипропилен

Коллектор, выполненный из полипропиленовой трубы, это предельно экономный вариант. Кроме доступной цены можно отметить небольшой вес устройства. В продаже представлены модели с фитингами и гребёнки с отсекающими шаровыми кранами. Чтобы подключить изделия из металла применяются комбинированные фитинги.

К недостаткам полипропиленовых коллекторов относят:

• толстые стенки, за счёт чего сечение прохода меньше, чем у гребёнок из металла того же размера;
• меньшая прочность и долговечность по сравнению с металлическими моделями;
• кислородопроницаемость – даже если полипропилен усилен за счёт армирования стекловолокном, присутствует диффузия кислорода, который провоцирует коррозию стальных элементов системы отопления и котла.

Коллекторный блок из полипропиленаИсточник chudopol.ru

Список достоинств полимерных гребёнок включает:

• устойчивость к воздействию агрессивных сред (можно использовать антифриз в качестве теплоносителя);
• стойкость к электрохимической коррозии;
• низкие потери тепла по сравнению с изделиями из металла.

Полипропиленовый коллектор для отопления можно купить или изготовить самостоятельно из трубы подходящего размера и фитингов.

Латунь

Латунь – классический материал для изготовления коллекторов отопления. Гребенку выполняют методом штамповки или сверлят отверстия под отводы и нарезают резьбу на отрезках полого латунного прута.

У коллекторов из данного материала существует один недостаток – из металла вымывается цинк. Поэтому рекомендуется использовать никелированные или хромированные изделия. Такие гребёнки:

• долговечны;
• стойки к коррозии, воздействию агрессивных сред.

Недостаток латунных коллекторов – высокая цена. Также можно отметить меньшее проходное сечение по сравнению с моделями из стали.

Коллектор из латуниИсточник prom.st

Нержавеющая сталь

Коллекторы из нержавейки пользуются спросом благодаря сочетанию высоких эксплуатационных параметров и доступной цены. К достоинствам относят:

• большое проходное сечение, за счёт чего проще сбалансировать систему тёплого пола;
• механическую прочность даже при наличии сварного шва;
• устойчивость к коррозии и агрессивным средам;
• долговечность.

Гребенка для отопления зарекомендовавшей себя марки (к примеру, VALTEC), изготовленная из качественной нержавеющей стали, рассчитана на 30-50 и более лет эксплуатации. Дешёвые изделия неизвестных производителей, в том числе подделки, нередко выполнены из низкокачественной стали и подвержены коррозии.

Коллектор из нержавейкиИсточник termo-snab.ru

Самые востребованные модели

1. Oventrop Multidis SF.

Дюймовая гребенка отопления предназначена для организации обогрева водяным теплым полом. Изготавливается из инструментальной стали, отличающейся высокой износостойкостью. Основные характеристики:

• допустимое давление в контуре – 6 бар;
• температура теплоносителя – +70 °С.

Серия выпускается с вентильными вставками М30х1.5, а также может оснащаться расходомером для подключения контуров, расположенных в разных помещениях. Бонус от производителя – шумоизолированные хомуты крепления. Количество одновременно обслуживаемых веток – от 2 до 12. Цена, соответственно – 5650-18800 рублей.

Для работы с высокотемпературными приборами Oventrop предлагает использовать распределительный коллектор системы отопления из нержавейки Multidis SH с краном Маевского. Конструкция выдерживает уже 10 бар при +95-100 °С, пропускная способность гребенки – 1-4 л/мин. Впрочем, у изделий на 2 контура показатели немного слабее. Стоимость гидрораспределителей Oventrop SH колеблется в диапазоне 2780-9980 рублей.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

• HKV – латунный коллектор теплого пола. Держит напор в 6 бар в диапазоне +80-95 °С. Rehau в исполнении D дополнительно оснащается ротаметром и краном для заливки системы.
• HLV – распределительная гребенка отопления, предназначенная для радиаторов, хотя ее характеристики идентичны описанию HKV. Разница лишь в комплектации: здесь уже предусмотрен евроконус и возможность резьбозажимного соединения с трубами.

Также производитель Rehau предлагает купить отдельные гребенки Rautitan с тремя выходами под монтаж трубопровода при помощи надвижных гильз.

Распределительный коллектор отопления из стали с антикоррозионным покрытием. Работает в системах с температурой до +110 °С при напоре 6 бар и прячется в специальный теплоизолирующий кожух. Пропускная способность каналов гребенки – 3 м3/ч. Здесь выбор конструкций не слишком богат: возможно подключение только от 3 до 7 контуров. Стоимость таких гидрораспределителей составит от 15 340 до 252 650 рублей.

Коллекторы из нержавейки выпускаются еще более скромным ассортиментом – на 2 или 3 контура. При тех же характеристиках их можно приобрести за 19670-24940 рублей. Самая функциональная линейка Meibes – это серия RW, где в комплекте уже идут различные соединительные элементы, термостаты и ручные вентили.

• F – на подаче встраивается расходомер;
• BV – имеет четвертные краны;
• С – предусматривает наращивание гребенки через ниппельное соединение.

Каждый коллектор отопления Данфосс допускает давление в системе 10 атм при оптимальной температуре (+90 °С). Интересна конструкция кронштейнов – они фиксируют парные гребенки с небольшим смещением относительно друг друга для более удобного обслуживания. При этом все вентили оснащены пластиковыми головками с нанесенной разметкой, что позволяет выставлять их положение вручную без применения инструментов. Цена моделей Данфосс в зависимости от количества подключаемых контуров и дополнительных опций изменяется в пределах 5170 — 31 390.

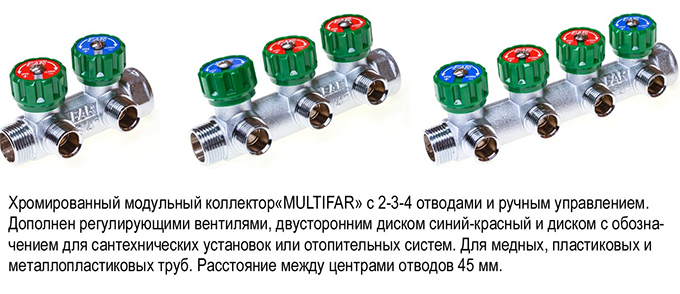

Коллектор отопления можно выбрать под евроконус с отводами на 1/2″ или 3/4″ либо с метрическим резьбовым соединением. Гребенки Far выдерживают напор до 10 атм при температуре не выше +100 °С. А вот количество выходных патрубков невелико: от 2 до 4, но и цена самая низкая из всех товаров, рассмотренных в нашем обзоре (730-1700 рублей за непарный распределитель).

Советы по выбору

Несмотря на кажущуюся простоту гребенок, подбирать их нужно, опираясь сразу на несколько технических параметров:

1. Напор в системе – от этого значения зависит, из какого материала может изготавливаться распределительный коллектор.

2. Пропускная способность должна быть достаточной, чтобы подключенные контуры отопления не «голодали» от недостатка теплоносителя.

3. Энергопотребление узла смешивания – как правило, его определяет суммарная мощность циркуляционных насосов.

4

Возможность добавления контуров – на этот параметр стоит обращать внимание, только когда в будущем планируется строительство дополнительных объектов, нуждающихся в обогреве

Количество патрубков на гидрораспределителе должно соответствовать числу подключаемых веток (отопительных приборов). В некоторых случаях лучше установить несколько коллекторов, например, в двухэтажном доме – по одному блоку на каждом уровне. Также допускается монтаж непарных гребенок в разных точках: один на подаче, другой на обратке.

Напоследок специалисты и опытные монтажники в своих отзывах советуют не экономить на покупке хорошего коллектора. Чтобы он служил долго и не доставлял особых проблем, имя на коробке должно быть известным.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

• Количество контуров, куда будет направлен теплоноситель.
• Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
• Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
• Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

• Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
• Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
• Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

• По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
• Они соединяются по конструкции чертежа в соответствии с назначением каждой.
• Соединение производится при помощи сварочного аппарата.
• Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
• Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
• Коллектор надо покрасить и высушить.
• Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Способы изготовления

Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.

Расчет и распределение контуров

С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.

Чтобы ничего не забыть, воспользуйтесь следующим перечнем:

• наличие системы «теплый пол»;
• помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
• этажное отопление;
• отопление каждого крыла.

Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.

Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.

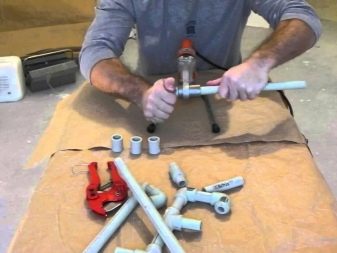

Из полипропилена

Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.

Вам понадобится:

• труба диаметром 32 мм;
• тройники 32/32/16 мм.

На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.

Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.

Узел из латунных фитингов

Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.

После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.

Из профильной трубы

Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.

Нужны будут следующие образцы:

• профильная труба 8х8 см или 10х10 см;
• круглая труба.

Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.

В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.

Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.
