Как сделать колодец на даче своими руками

Смотровой

Для обслуживания и контроля над канализационным трубопроводом на всей его протяженности обустраивают смотровые колодцы.

Расстояние между ними зависит от диаметра труб, применяемых при прокладке магистрали: чем больше труба, тем значительнее расстояние между колодцами.

Так для труб с проходным диаметром 50 мм расстояние на прямолинейном отрезке должно быть не менее 35 метров, для труб диаметром 200 мм – не менее 50 м, а при диаметре трубы более 2000 мм расстояние от колодца к колодцу должно составлять не менее 300 метров.

Такие колодцы устанавливают на участках стыковки с центральной канализационной сетью, в местах, где трубопровод меняет свое направление, и где движение стоков зависит от устройства лотка в канализационном колодце.

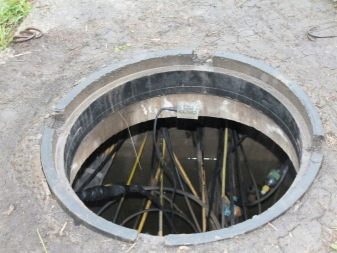

Фото: смотровые колодцы

При изготовлении смотровых колодцев применяются те же материалы, что и в других инженерных конструкциях канализации – железобетонные кольца, кирпич и др.

Само сооружение представляет собой круглую или прямоугольную шахту, на дне которой установлен лоток открытого типа. По нему стоки из одной трубы плавно перетекают в другую.

Фото: металлические скобы для обслуживания Расстояние между ними не должно превышать 350 мм по вертикали. Открытый лоток позволяет наблюдать за скоростью протекания сточных вод и упрощает процедуру прочистки отрезка канализационной магистрали в случае возникновения засора.

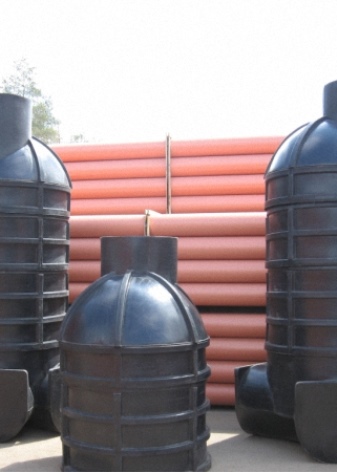

Фото: пластмассовые смотровые колодцы При необходимости составляющие колодца меняются на детали и узлы подходящей длины и конфигурации.

Устройство и предназначение

Накопительные колодцы необходимы только для канализации автономного типа. Сооружения перепадного типа применяются во время соединения домашней канализации с центральной магистралью. Поворотные и смотровые конструкции могут устанавливаться в автономной системе или трубопроводной, которая подключена к общественным магистралям.

Фильтрационные колодцы можно использовать для стока с чистой водой, в которой отсутствуют вредные вещества (для ливневой системы, стоков с душевых кабин или ванны).

Высота домашних колодцев не должна быть более 2,5 м. Диаметр кольца может составлять один метр. Так как почва может иметь разный состав, то размеры колодца нельзя точно определить. Если объема в один метр недостаточно, то рядом следует устанавливать второе сооружение при помощи переливной трубы.

Канализационные колодцы могут обладать любой формой. Существуют круглые, прямоугольные, квадратные типы сооружений. Устройство лотков может состоять из бетонных колец, кирпичей или готовых пластиковых емкостей.

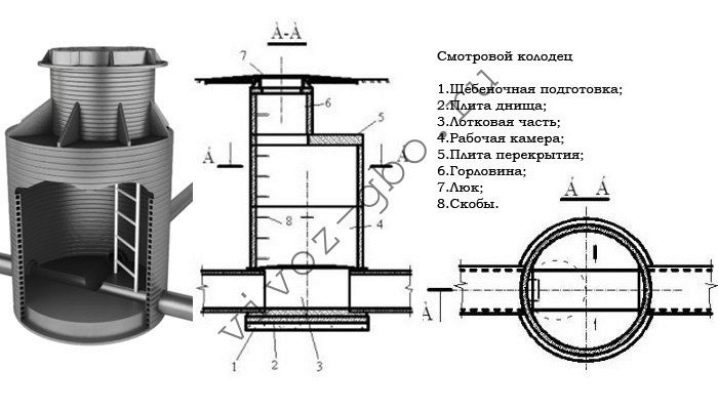

Строение колодца для канализации представляет собой любую форму, в которой присутствуют следующие компоненты:

• лоток;
• основание;
• рабочая камера;
• горловина;
• люк.

В основе технической конструкции присутствует лоток, который производится из бетона М200 с применением опалубки. Допускается применение кирпича, бутовых камней или железобетонных блоков.

В комплектации смотровой шахты обычно присутствуют некоторые рабочие элементы.

• Каркас с армированием, который может обладать квадратным сечением или круглой формой. Внутри должна располагаться лестничная конструкция.
• Плита перекрытия, в которой присутствует отверстие для люка.
• Рабочий люк. Он может обладать круглой или квадратной формой. На внешней стороне должно присутствовать обозначение, которое показывает тип колодца.
• В качестве основного материала для армирующего каркаса используется железобетон. Монтаж детали осуществляется с помощью бетонного кольца. Днище представляет собой плиту круглой формы.
• Дно колодца можно заливать раствором бетона, который поступает в основание опалубки.
• Сверху конструкции должна находиться крышка.

Люки могут изготавливаться из нескольких материалов:

• чугуна;
• стали;
• полимера.

Тип и строение

Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.

Тип колодезной шахты

Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.

Недостаток колодца из колец и бревен

Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.

Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.

Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.

С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.

Съемная опалубка для монолитного бетонного колодца

Процесс идет очень медленно. Это — главный недостаток.  В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).

Как определить водоносный горизонт

По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.

Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.

Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.

Донный фильтр в колодце

Устройство донного фильтра для колодца

Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:

• В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
• Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
• Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.

При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.

Конструкционные особенности и устройство

Каждый из элементов канализации имеют специфические черты строения. Ревизионный колодец не является исключением, поэтому стоит остановиться на этом моменте подробнее.

Для начала стоит отметить, что все виды смотровых колодцев, безусловно, имеют такие неотъемлемые элементы, как:

• лоток;
• днище;
• люк;
• горловина;
• шахта.

Сборные сооружения обладают рядом преимуществ перед монолитными. Одним из основных является малый вес отдельных конструкционных частей, что позволяет осуществлять их транспортировку и установку без привлечения спецтехники. Кроме того, доставка отдельных частей значительно проще для реализации, нежели доставка целостного сооружения. Выполнение необходимых земляных работ требует меньших усилий в случае сбора конструкции по частям.

Нижней частью сооружения является бетонная плита, размещенная на заранее подготовленном основании, горизонтально размещаемом на слое щебня. Это делается для придания конструкции дополнительной стабильности и обеспечения оттока грунтовых вод. Нижнюю часть называют лотковой. Как правило, ее оснащают отверстиями для монтажа трубопровода, расположение которого напрямую зависит от назначения колодца. Ввиду своей специфики наибольшие габариты имеет основная рабочая камера. Именно в нее спускаются для проверки изношенности конструкций и механизмов колодца. Стену рабочей камеры оборудуют специальной лестницей для более удобного спуска.

Верхняя часть рабочей камеры включает плиту перекрытия, предназначенную для ее закрытия, и расположенную в плите горловину более узкого диаметра, нежели основная часть. Ее прикрывают специальным люком, выполняющим две основные задачи – это предохранение от нежеланных гостей, а также защита от мусора и осадков. В целях затруднения проникновения в камеру люки изготавливаются из тяжелых металлов, например, чугуна. При использовании люков на камерах загородных участках целесообразнее использовать более удобные и эстетически привлекательные вариации крышек из полимера.

К конструкциям полимерных изделий предъявляются свои специфические требования, изложенные в ГОСТ-Р No0260760. В результате использования современных технологий производства (экструзионной сварки), наиболее распространенным материалом производства стал полиэтилен. Такие изделия считают довольно-таки надежными. Они не поддаются воздействию химических веществ, присутствующих в грунте, кроме того, они отличаются износостойкостью, экологичностью и герметичностью. Такие камеры приобретаются и устанавливаются в готовом виде. Они адаптированы к быстрому монтажу и подключению труб, ввиду чего владельцы загородных участков зачастую отдают предпочтение именно им.

1 Как выбрать место под колодец?

Чтобы выбрать оптимальную территорию под колодец стоит выполнить геологическую разведку участка на предмет расположения подземных вод. Это позволит определить место, где водоносный горизонт максимально близко к поверхности.

Владея этой информацией, вы сможете сэкономить время и финансы, так как вам не придется рыть шахту большей глубины, чем требуется, а это, при копании ямы своими руками, очень важный фактор.

При выборе места необходимо руководствоваться следующими основными правилами.

• Копать колодец рекомендуется только в грунтах с ненарушенной структурой. В обратном случае процесс рытья будет очень сильно затрудняться из-за постоянных обвалов грунта.
• Необходимо выдерживать расстояние минимум в 4-5 метров от колодца до ближайшей постройки. Если грунты представлены песчаными породами, за стенками колодца будет происходить постепенное уменьшение плотности грунта, что может негативно сказаться на устойчивости зданий.
• Колодец не должен мешать проходу и выполнению возможных работ по ремонту других конструкций или зданий.
• Рыть колодец стоит в максимальной отдаленности от наружного туалета, канализационной ямы или канализационного колодца.

Выкопать колодец можно в любое время года (даже зимой), кроме весны. Не рекомендуется рыть его весной по причине того, что в это время водоносный горизонт находится на самом высоком уровне (вследствие таяния большого количества снега).

Установленное кольцо для колодца

Это грозит тем, что сделанный во время весеннего паводка колодец через пару недель эксплуатации попросту перестанет наполняться водой, так как водоносный горизонт опустится ниже дна шахты.

1.1 Выбор материала колец

В первую очередь необходимо определится, из каких материалов вы хотите соорудить колонну: железобетонные кольца или пластиковые кольца. Существуют и более экзотические варианты исполнения шахт колодцев: из камня или кирпича.

Но сооружение своими руками таких конструкций не оправдано, ввиду высоких трудовых и финансовых затрат, по этому мы рекомендуем вам при создании колодца пользоваться бетонными, либо пластиковыми кольцами.

Наиболее популярным вариантом для обустройства колодцев были и остаются железобетонные кольца. Покупая такие кольца, обращайте внимания, чтобы они соответствовали ГОСТ 8020.

Поскольку сейчас идет «ценовая война» между производителями, каждый из которых пытается как можно больше удешевить свои товары, причем делается это, в основном, в ущерб качеству, только соответствие изделий ГОСТ 8020 может гарантировать их надежность.

Если вы хотите выкопать колодец своими руками, необходимо обзавестись такими инструментами:

• Штыковые лопаты с короткими ручками (рыть в яме длинной лопатой попросту невозможно);
• Тара для подъема земли (ведра);
• Устройство для подъема ведер (можно делать это своими руками, обычной веревкой с крючком);
• Лебедка для опускания колец в колодец (бетонное кольцо по ГОСТ 8020 весит примерно 500 кг);
• Лестница на всю глубину шахты.

Подготовленные кольца для создания колодца на участке

Далее закупаются необходимые материалы.

Стеновые и доборные кольца (их количество высчитывается в зависимости от глубины колодца) — основной материал.

Доборные кольца необходимы, если вы планируете выкопать колодец нестандартной высоты. Единственное, чем отличаются доборные и стеновые кольца – это размер.

Рекомендуется использовать кольца диаметром 100-150 см (это оптимальный размер, так как позволяет свободно находиться человеку внутри колоны, что облегчает как монтаж, так и будущие ремонтные роботы), которые соответствуют ГОСТ 8020.

Помимо колец, Вам также потребуются:

• Ингредиенты для цементного раствора;
• Конструкция для сооружения горловин (наличие закрытых горловин предотвращает попадание в колодец внешних загрязнителей). Желательно соответствие тому же ГОСТ 8020.

Если вы планируете оборудовать колодец донным фильтром, то стоит приобрести доски для щита, мелкий гравий, речную гальку, и кварцевый песок. Определяя, сколько килограмм засыпки покупать, ориентируйтесь на размер колодца — каждый слой должен быть не меньше 15 см.

Виды колодезных домиков и их различия

1. Самый простой – традиционный или скворечник.
2. Резной домик с дизайнерским оформлением древесиной.
3. С двускатной крышей — конструкция самая распространенная.
4. Шестигранная постройка, определяется формой постройки.
5. Каркас, основу которой составляет каркас из бруса.
6. Домик в виде сруба из бревен.

В зависимости от типа постройки и проводится вся последовательность работ. Подготовка заключается в максимальной оптимизации места производимых действий, разметке пиломатериалов и создании основания.

Виды домиков для колодца

Двускатная крыша

Пиленый брус (оптимальная толщина 8-10 см) и обрезная доска (желательно 4 см толщиной), используются для создания четырех стоек и стен. Доски (шириной 12 см) набиваются на стойки при помощи гвоздей от 10 см длиной. Сначала собирается одна конструкция из двух досок и стойки, затем вторая, и обе конструкции собирают при помощи двух других стоек и гвоздей непосредственно вокруг колодца. Оставшимися досками обшивают полученный каркас. Узнать про дачные, двухкомнатные бытовки можно тут.

Далее собирается крыша, для которой изготавливаются стропила, длина которых определяется предполагаемой высотой постройки. Стропильная система домика собирается из 6 стропил, 8 укосин и 3 ригелей при помощи саморезов. Вначале изготавливается стропильная ферма, для чего доски обрезаются под нужным углом и крепятся друг к другу, а на 50 см ниже вершины монтируют ригель. Для усиления конструкции монтируются в местах стыков заранее подготовленные укосины.

Двускатная крыша для колодезного домика

В месте крепления стропил к обвязке делают углубление, позволяющее установить стропильную систему на каркас. Следующий шаг в постройке — обрешечивание.

Обрешетка — набивание на стропильную систему досок, послужащих в дальнейшем местом прикрепления кровельного материала. Рекомендуется делать ее с выступающими краями (не менее 10 см), с промежутками между элементами обрешетки не менее 15 см. Промежутки должны быть равными. На обрешетку укладывается рубероид, а сверху шифер или другой кровельный материал, который крепится предусмотренным для него способом. Угловые соединения прикрывают ветровыми досками.

Для сооружение дверцы доски необходимого формата нарезаются нужной длины, укладываются плотно друг к другу и скрепляются двумя поперечными деревянными брусками, один из которых ближе к нижнему краю, а другой — к верхнему. Третий брусок прибивают по диагонали, чтобы доски плотнее прилегали друг к другу, и дверца не перекашивалась. Остается только навесить петли, прикрепить ручку и защелку, и установить дверцу по месту назначения.

Дверца домика для колодца

Домик для колодца практически готов. Чтобы он прослужил дольше, необходимо обработать дерево антисептиком, покрыть водостойкой краской и лаком. И уже можно не беспокоиться за качество воды и любоваться результатами.

Каркас – та же самая постройка, при которой исполняется только цикл работ по возведению каркаса, а вместо крыши набиваются доски, и в них делается квадратный люк с крышкой. Но и использовать его можно только в тех случаях, когда колодец служит запасным резервуаром для воды, либо находится на малоиспользуемом участке земли и надобности в благоустройстве нет, а есть только необходимость сохранения воды.

Шестигранная постройка

Домик для колодца с шестью углами, так же, как и резной домик с оформлением древесиной – конструкции более сложные, требующие определенного мастерства. Для них необходим скрупулезный расчет, точное владение материалом и лучше всего для их постройки приглашать специалистов.

Шестигранный домик для колодца

Кроме определенного минуса в виде сложностей постройки она имеет несомненный плюс в занимаемой малой площади, и может использоваться на участках с ограниченным пространством.

Домик в виде сруба из бревен

Такой тип постройки очень распространен в сельской местности, особенно там, где нет недостатка в дереве. Для его сооружения потребуются оцилиндрованные бревна, обрезные доски, металлические трубы или стержни диаметром 12 мм, и материал для кровли.

Сначала бревна (желательно 10 см) укладывают в сруб, затем монтируют стойки, непременно массивные, так как помимо декоративной функции они служат средством надежности ворота и закрепления сруба.

Затем две металлические трубы, одна из которых специальным образом изогнута, а другая остается прямой, укрепляют в правом и левом торце для создания ворота для подъема воды. Бревно, длина которого должна быть меньше расстояния между стойками на 8-10 см, просверливают и надевают на трубу, после чего крепят гайками с болтами на стойки.

Сруб домика для колодца

Покрытие и постройка крыши в таком домике мало чем отличаются от такого же процесса в двускатном.

Варианты выкапывания колодца

Специалисты утверждают, что есть два метода рытья колодцев: открытый и закрытый. Последний иногда называют «в кольцо». Обе технологии сильно отличаются друг от друга, поэтому стоит рассмотреть каждую и понять эти самый отличия.

Открытый способ рытья колодца

Этот вариант копки обычно используют на участках с глинистым грунтом. То есть, необходимы условия, при которых стенки выкапываемой шахты были плотными и прочными и не поддавались разрушению в процессе выкапывания грунта.

Контроль размеров шахты колодца при копке

Вот алгоритм проводимых операций.

На месте будущего колодца обозначается размер будущего ствола, который чертится на грунте каким-нибудь предметом, к примеру, острием штыковой лопаты.
Затем на всю глубину колодца выкапывается грунт

При этом очень важно точно соблюдать размеры ямы, не делать диаметр меньше или больше. Тем более нельзя делать его на каком-то участке больше, на другом меньше

Ствол должен быть ровным и вертикальным, его стенки без искривлений.
Грунт выбирается лопатами, лучше саперными. Поднимается он на поверхность с помощью ведра и веревки. Можно установить лебедку (ручную или электрическую), что упростит процесс подъема.
Копать таким образом надо до водоносного слоя. Как только дно шахты станет намокать, значит, вода близко. Копать надо до тех пор, пока из земли не станут бить хотя бы три ключа.
После чего дно колодца очищают от грунта и грязи.

Технология открытой копки

На этом рытье колодца заканчивается, можно переходить к сооружению самого водозаборного устройства

Здесь очень важно усилить стенки колодезного ствола. Для чего можно использовать различные материалы: кирпич, блоки, камень, бревна

Сегодня все чаще для этих целей устанавливаются железобетонные кольца, благо размерный ряд позволяет сделать колодец разного диаметра. С ними сам процесс сооружения упрощается до минимума. К тому же бетонные кольца – это прочные и надежные изделия, которые прослужат на даче столько же, сколько и сам колодец.

Закрытый способ

Технология «в кольцо» производится совершенно по-другому. Во-первых, ее используют и на глинистых грунтах, и на сыпучих. Чаще на последних. Во-вторых, для укрепления стенок шахты используются только железобетонные кольца. Раньше собиралась конструкция в виде сруба, которая наращивалась по мере снижения нижних частей сооружения. Сегодня нет смысла использовать древесину, когда есть более простой и надежный вариант – бетонные кольца.

Технология закрытой копки

В чем заключается особенность этого варианта копки колодца своими руками. Все дело в том, что сначала устанавливается кольцо по месту будущего колодца, а затем изнутри него выбирается грунт. При этом кольцо усаживается в выкопанную яму. И чем глубже копать, тем глубже усаживается железобетонное изделие. Но есть и другие нюансы, вот так производит сооружение колодца закрытым способом.

• В первую очередь выкапывается шахта глубиною 70-80 см. Ее диаметр больше диаметра кольца на 15-20 см.
• В нее устанавливается бетонное кольцо. Так как стандартная высота этого изделия 90 см, то торчать над землей край будет на 10-20 см.
• Сверху первого кольца устанавливается второе. Их между собой обязательно скрепляют металлическими скобами или монтажными пластинами. Последние крепятся к кольцам дюбелями (металлическими) или анкерами. Обязательное условие – это герметизация стыка между двумя кольцами, для чего можно использовать только натуральные материалы. Чаще устанавливают пеньковую веревку.
• Таким способом выкапывается весь грунт до водоносного пласта. Все остальное, а это очистка дна и формирование водосборника, производится точно так же, как и при открытой технологии.

Подача грунта из шахты

Выкапывать грунт изнутри кольца – это тоже своеобразная технология, которую можно проводит двояко. Если копка колодца вручную производится на рыхлых грунтах, то сначала выбирается центральная часть, затем под стенками бетонного кольца. Если грунт твердый или глинистый, то все производится наоборот: сначала под стенками, затем по центру.

И еще один нюанс закрытой технологии. Верхнее последнее кольцо глубоко в землю не закапывается. Его торчащая над землей часть будет формировать оголовок сооружения.
