Что из себя представляет водопроводная колонка и как она устроена

Колонки водоразборного типа с поворотным шкивом

Устройства с поворотными шкафами на сегодняшний день являются не сильно распространенными. Параметр рабочего давления у них в среднем колеблется в районе 2 бар. Дополнительно следует отметить, что тяговые устройства используются самые разнообразные. Если рассматривать отечественные аналоги, то трубы у них используются с сальниками. При этом муфты устанавливаются непосредственно под центральным колпаком. В данном случае носок располагается у основания устройства. Все это находимо для того, чтобы увеличить параметр рабочего давления устройства.

Устанавливаются колонки данного типа, как правило, на широкие платформы. При этом соединительные патрубки используются винтовые. Непосредственно выходная труба соединяется с основанием носка. При этом дистанционный шток затягивается до упора. В данном случае сальник в колонке можно регулировать при помощи гаечного ключа

На этом этапе важно не сорвать контргайку. При этом винты в первую очередь затягиваются с верхней части

В данном случае муфту необходимо подбирать с уплотнителем. Стоит в среднем водоразборная колонка этого типа в районе 22 тыс. руб.

Требования

Для монтажа и эксплуатации водоразборной уличной конструкции предъявляются определенные требования:

• размещать колонку целесообразнее всего на придорожном пешеходном перекрестке или в границах тротуарной части;
• для обслуживания и ремонта колонки необходим свободный доступ, поэтому вокруг конструкции не должно быть никаких иных сооружений в радиусе не менее 100 метров;
• значительно способствовать тому, чтобы колонка не замерзала в зимнее время, будет размещение ее на пригорке или естественной возвышенности – это дает возможность остаточной воде самостоятельно сливаться в водоразборный колодец;
• расположить конструкцию относительно центральной сети водоснабжения можно, используя уличную ветку водопровода, на отводах от центральной магистрали либо на кольцевых линиях;
• если для монтажа конструкции выбирается тупиковая ветвь водопроводной сети, то целесообразность ее подключения будет оправдана только в случае, если водоразбор из колонки будет большим и регулярным, в противном случае конструкция может замерзнуть в зимний период.

Во время следующего пользования колонкой эта порция ранее слитой воды первой попадает через эжекторный механизм к следующему потребителю.

С этим читают

Эксплуатация и обслуживание

Обслуживать колонки надо ежемесячно. Проводят проверку на предмет герметичности эжектора:

• в сливной патрубок, расположенный в верхней части стояка, забивают пробку, изготовленную из дерева;
• нажимают на рычаг;
• вода заполняет собой весь объем корпуса колонки;
• рычаг отпускают, и если вода в течение 10-20 минут не увеличилась в объеме, значит, эжектор плотно прилегает к отверстию в приемнике;
• надо вытащить пробку, нажать снова на рычаг и опустошить корпус колонки полностью.

Если эжектор работает правильно, в водоразборной колонке длиной 175 см вода из корпуса удалиться за 5-6 минут.

Если необходимо провести ремонтные работы, в первую очередь необходимо перекрыть задвижку, отключив от воды сам прибор. Далее снимается колпак с рычагом, затем стояк, после этого можно осматривать и ремонтировать детали эжектора и отстойника. Нередко забивается сетка, которую надо просто заменить новой.

Лучшие производители

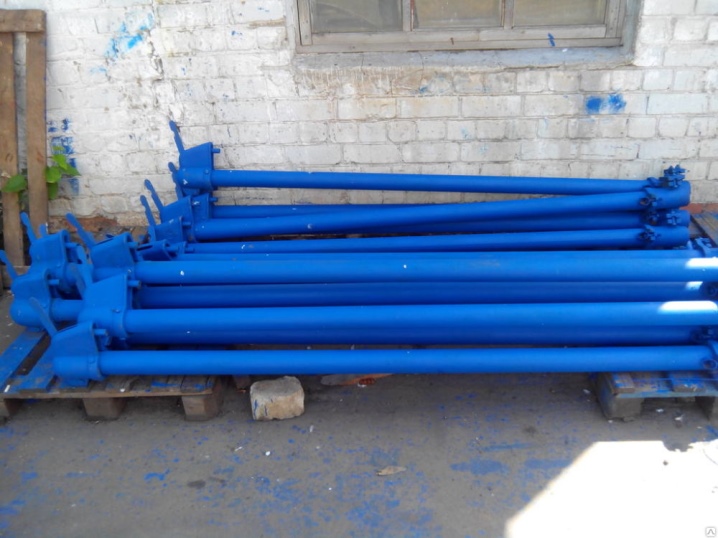

В России производителями водоразборных колонок являются крупные заводы, которые специализируются на трубопроводной арматуре или металлообработке.

Коркинский механический завод (г. Челябинск) – выпускает водоразборные колонки типа КВ-4, общая длина которых варьируется от 1,5 до 4,5 м, а надземная часть равна 1 м. Рабочее давление составляет от 0,15 до 0,5 бар.

Среди иностранных производителей можно выделить следующие наиболее известные бренды.

Fabryka armatur Jafar (Польша) – выпускает уличные колонки, обладающие водоразделительными свойствами. Корпус изделия выполнен из чугуна и окрашен синей, красной, зеленой или черной порошковой краской. Колонка может работать в диапазоне ±50°. Материалы, применяемые для изготовления колонки, обладают антикоррозионными свойствами.

Материалы

Для установки садовой колонки нужен источник, из которого она будет качать воду. Если водопровод отсутствует, нужно бурить скважину. Сначала оценивают твердость грунта и глубину залегания водоносного пласта. Исходя из этого, делается вывод о том, какую скважину бурить.

Если водоносный слой находится глубже 50 метров, предполагается глубинное бурение артезианской скважины. Самостоятельно такое бурение произвести невозможно. Глубинным бурением занимаются специалисты с соответствующим оборудованием:

• бур с бурильной штангой;
• бурильная вышка;
• рабочая лебедка;
• обсадная труба.

Абиссинская скважина – самый простой водозабор, который пробивается вручную. Для пробивания скважины нужны:

• толстостенные металлические трубы длиной 1,5-2м, с резьбой на концах, диаметром 25 мм;
• труба 1м с отверстиями, диаметром 8мм, расположенными в шахматном порядке;
• конус стальной диаметром 45мм;
• муфты соединения стальные;
• кувалда для забивания трубы;
• мелкая металлическая сетка;
• обратный клапан;
• ручной насос (водяная колонка), электронасос.

Глубина абиссинского колодца составляет не более 15 метров. Столько метров трубы, нарезанной на отрезки, используют при установке колонки-скважины. Диаметр трубы рассчитывается, исходя из того, какой насос будет использоваться при откачке воды. Если диаметр трубы 5-7 см, при забивании используются стальные пруты.

Разновидности

Ответ на этот вопрос, какую колонку выбрать для дачи, зависит от множества факторов. Сейчас популярны декоративные колонки. Если вода на даче есть, но хочется украсить двор элементами декора в различных стилях, ставят колонку для украшения.

Множество колонок выполняют прямое предназначение и снабжают дачу водой:

• водопроводная колонка;
• водозаборная с электронасосом;
• незамерзающая водоразборная.

Как правило, перечисленные образцы являются уличными.

С разрешения местных властей делается врезка в водопровод и колонка устанавливается в колодце, следуя инструкциям и чертежам. Ручные водопроводные колонки устанавливаются на пересечениях улиц и близко к тротуару для доступности.

Водонапорная колонка берет воду из центрального водопровода и создает давление при использовании. Если давление в трубопроводе низкое, не соответствует нормам, для функционирования колонки дополнительно устанавливают электронасос. Водозаборные с электронасосом устанавливают во дворе дачи. А если пробурить скважину в подвале дома, такая колонка будет снабжать водой в любое время года.

Ручная водокачка своими руками: подробное описание

Первый год пользуюсь дренажным насосом на даче. Подскажите, как и где правильно хранить такой насос зимой?

Можно ли к дренажному насосу для чистой воды, находящемуся в колодце, подключить реле давления? И какой насос подойдет? Станции шумят. Вибрационные мутят воду. Вот и думай… что поставить, если воды маловато.

Вопрос от нашей читательницы Рамзии:
Какой поверхностный самовсасывающий насос для полива сада приобрести, если расстояние до реки 250 метров?  Насос должен находится в саду.

Садовый насос — важный агрегат в дачном быту, поскольку большинство проблем на участке связано либо с недостатком, либо с избытком воды. Последнее особенно актуально весной, когда паводок подтапливает подвалы, погреба, а порой и сам сад….

Здравствуйте! У нас на участке пробурена скважина глубиной 40 м, внизу мел, вода идет меловая. Каким насосом прокачать скважину пока она очистится? Если сразу ставить глубинный насос для водоснабжения, он забьется мелом.

Всем известно, что без воды «и не туды, и не сюды».
Сегодня хочу поделиться одним из решений полива в саду и огороде.

Полив для огородника — самый важный момент. У меня полив проводится шлангом с помощью насоса. И, так как площадь большая,…

про насосы

Как сделать своими руками?

Место бурения скважины для установки садовой колонки выбирается не ближе 30 метров от канализации, выгребной ямы. На расстоянии 15 м от любых строений. Желательно ориентироваться на влажность почвы.

К трубе с отверстиями приваривается стальной конус, наматывается и закрепляется металлическая сетка. Конструкция выглядит как копье.

По мере погружения трубы в грунт с помощью соединительной муфты присоединяется следующий отрезок с резьбой. Для того чтобы труба легко входила в почву, место скважины поливают водой. Чтобы определить, достигла ли труба водоносного горизонта, в трубу наливают воду. Если вода уходит вниз, труба достигла водоносного слоя. Если нет, бурение продолжают. Чтобы скважина была эффективнее, нужно заглублять трубу ниже обнаруженной воды.

Если труба при забивании достигла верхнего слоя, в который попадают сточные воды так называемой верховодки, нужно вбивать еще глубже. Когда из скважины начнет поступать вода, в трубе устанавливают обратный клапан и подсоединяют шланг насоса. Откачивать воду из скважины нужно до тех пор, пока она не станет прозрачной.

Для того чтобы определить качество воды, нужно отправить ее на анализ в СЭС. Прозрачность воды должна быть не меньше 30 см. Обязательно проверяется жесткость, щелочность, хлориды.

Когда появился источник воды, на даче устанавливается колонка. Монтаж примерно одинаков в колодце централизованного водоснабжения и в грунте скважины. Для колодца водопровода устанавливают две бетонные трубы, а для колонки в грунте – одну. Чем глубже трубы в земле, тем выше морозоустойчивость конструкции. Рекомендуемая глубина залегания трубы – 0,75-4 метра.

Чтобы вода в колонке не замерзала зимой, она должна быть постоянно в работе, на протоке. Поскольку в зимнее время дачи посещают редко, обычно с целью попариться в баньке, принимают дополнительные меры, чтобы зимой источник воды не замерз. Стояк заблаговременно сливают, стенки колодца утепляют, обкладывая изнутри теплоизоляционным материалом.

Не всегда утепление помогает при сильных морозах, поэтому при обустройстве колонки врезают дополнительное оборудование. Например, так называемый кран Маевского. Он сливает воду из стояка, тем самым предотвращая замерзание. Продавцы этого оборудования предоставляют чертежи со схемами подключения.

Как сделать незамерзающий водоразбор во дворе

1. Два шаровые крана – один есть в теплой зоне, а второй вынесен на улицу. Как правило, труба в стене сделана из полипропилена, чтобы не было мостика холода. Прокладывание выполняется с малым уклоном на улицу, и до запуска водоразбора уличный кран нужно запереть, а внутридомовой откроется. После можно применять воду по назначению, а когда вода не нужна будет, то кран запирают, уличный открывают, чтобы слить остаток воды. Конечно, в нем может задерживаться вода, и в таком случае эту схему получится усовершенствовать и поставить кран с американкой. После применения открутите арматуру и отнести в теплое помещение. Если не жалко 40 Вт/ч, то можно сочетать конструкцию с нагревательным кабелем в тепловой изоляции.
2. Удлинение штока – схема в полной мере повторяет первую конструкцию, шток вынесен на улице. Его удлиняют посредством 0.8 см шпильки, но есть совсем колхозные варианты, когда удлинение сделано из ППР трубы – вырезаны углубления с трубного торца, которые подогнаны заподлицо с крановой рукояткой.
3. Электромагнитный клапан – есть схожесть со схемой №2, но в роли запорного элемента использован электромагнитный клапан. Это устройство, которое дистанционного перекрывает потолок, и для этого укладывают кабель до блока управления, который размещен на улице.

Главное правило при создании водопровода зимой – обеспечивайте уклон в сторону улицы, чтобы вода стекла со всех системных элементов после использования!

Газовая колонка или бойлер: что лучше?

Приборы, обеспечивающие квартиру или частный дом горячей водой в любой момент, в наши дни весьма актуальны. Их выбор достаточно обширный, а определить, какое оборудование выгоднее в том или ином случае, бывает непросто

Чтобы купить подходящее устройство, важно узнать о преимуществах и минусах каждого из видов нагревателей воды

Виды техники для обеспечения горячей водой

По принципу своей работы все нагревательные аппараты разделяют на накопительные и проточные. Первые набирают воду и нагревают ее в течение некоторого временного периода, а вторые выполняют нагрев в процессе использования. Оба этих вида нагревателей также разделяют в зависимости от используемого энергоносителя на электрические и газовые.

В результате можно назвать такие виды оборудования, нагревающего воду:

1. Газовый проточный нагреватель (газовая колонка). Вода в таком устройстве прогревается во время движения по теплообменнику под воздействием пламени горелки.
2. Электрический накопительный нагреватель (бойлер). Вода сначала набирается в аппарат, а затем начинает нагреваться встроенным ТЭНом.
3. Газовый накопительный нагреватель.
4. Электрический проточный нагреватель.

Наиболее распространены первые два вида, которые в большинстве случаев и требуется сравнить для выбора подходящего водонагревательного устройства.

Газовая колонка

• Работающая колонка способна обеспечивать дом горячей водой неограниченный период времени. Как только пользователь открывает кран, он сразу же получает теплую воду до того момента, пока не перекроет вентиль.
• В современных колонках имеется электронное управление, позволяющее контролировать интенсивность горения, в результате чего изменения давления воды в трубах не влияет на конечную температуру воды, поступающей из крана.
• Колонки отличаются небольшими габаритами, поэтому они часто покупаются для ванной или кухни маленькой площади.
• Современные колонки является высоконадежными аппаратами. Для обеспечения безопасности их работы в колонках предусмотрено множество датчиков.

• Газовые колонки значительно проигрывают бойлерам по показателям КПД.
• Мощности устройства может не хватать для обеспечения равномерной подачи воды на две точки. К примеру, если колонка маломощная, горячая вода будет поступать лишь на один кран. Среднемощные аппараты позволяют выполнить подачу воды на два крана, однако напор будет неравномерным.
• Для своей работы колонка требует наличие дымохода и хорошей вентиляции помещения.
• Многие колонки плохо функционируют при изменении давления газа или воды.
• При открытой камере сгорания уменьшается содержание кислорода в помещении.
• Если зимой вода в трубах слишком холодная, колонка часто не справляется с ее нагревом.
• Из-за плохого качества воды газовые колонки приходится регулярно очищать от накипи.
• Монтаж оборудования, работающего на газе, является довольно хлопотным и дорогостоящим делом. Для него требуется наличие проекта и его согласования, после чего установкой и подключением должна заняться организация, у которой есть лицензия на такие действия.

• Монтаж такого нагревателя достаточно простой и может быть выполнен самостоятельно.
• Для работы аппарата не нужно наличие дымохода, а также не важна вентиляция.
• Изменения температуры или напора воды в трубах никак не сказываются на функционировании бойлера.
• В современных бойлерах ТЭН не контактирует с водой напрямую, поэтому накипь не образуется.

• Такое оборудование неспособно быстро обеспечить большим объемом горячей воды. Получаемый из одного бойлера объем теплой воды ограничен, а когда вода заканчивается, приходится ждать несколько часов, пока нагреется следующая порция.
• Емкости бойлера может быть недостаточно для обеспечения горячей водой всей семьи.
• Размеры накопительных электрических нагревателей довольно большие. Подвесив бойлер над ванной или туалетом, пользователи нередко ударяются в него головой.

Эксплуатация и обслуживание

Мероприятия по обслуживанию уличной водоразборной колонки рекомендуется выполнять с периодичностью 1 раз в месяц, и делают это с целью проверить эжектор на его герметичность. Производится эта процедура следующим образом:

• из дерева вырезают пробку-заглушку и плотно вкручивают ее в патрубок для слива воды, который расположен в верхнем конце трубы-стояка;
• далее нужно нажать на рычаг колонки – в это время вода заполнит весь корпус конструкции на полный объем;
• затем рычаг надо опустить и наблюдать за движением воды – если ее объем в течение 15-20 минут не увеличивается, это означает, что эжектор находится в исправном состоянии, он имеет плотное прилегание к отверстию приемника воды;
• следующим шагом нужно вынуть деревянную пробку из патрубка, вновь нажать на рычаг колонки и слить воду из ее корпуса – если эжектор работает исправно, то весь объем воды выльется из слива буквально за 5 минут.

В случае, когда испытания эжектора прошли неудовлетворительно, водоразборную колонку нужно ремонтировать. Прежде чем начать ремонтные работы, конструкцию отключают от водопроводной сети с помощью водозапорной задвижки. Затем корпус колонки разбирают, сняв внешний колпак с рычагом, потом демонтируют трубу-стояк и проводят ревизию либо замену эжектора. Параллельно осматривают и состояние отстойника, у которого с течением времени может быть забита сетка песком – в этом случае ее заменяют на новую.

Про незамерзающие водоразборные колонки смотрите далее.

Защита водоразборной колонки от замерзания своими руками

Но у тех владельцев которых стоят колонки вода зачастую замерзает в стояке и образуется сразу целый комплекс проблем. Как быть, чем разморозить и прочая круговерть. И так проблема очень серьезная и требует своего разрешения. Нужно заглянуть в саму суть проблемы — почему замерзает вода, и как это предотвратить? Вода замерзает в стояке от низкой температуры, зачастую всякого рода утепление колонки не спасает, так как морозы у нас крепкие. Но автор нашел простое и гениальное решение этой проблемы. В нижней части трубы при заглублении в землю он установил тройник и кран Маевского. И вот как это работает, спускной кран находящийся ниже уровня земли не замерзнет, так как выше оговорено термальное тепло земли не даст промерзнуть трубе, а с верхней части трубы вода сольется в дренаж через кран Маевского и стояк останется сухим до подземной его части, что и предотвратит замерзание стояка. И так теперь рассмотрим, как автор все это делал и что для этого ему понадобилось.

Материалы: кран Маевского, тройник, переходник, фум лента.Инструменты: набор ключей, газовый ключ, отвертка, плоскогубцы.

Первым делом автор все подготовил.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Технические характеристики

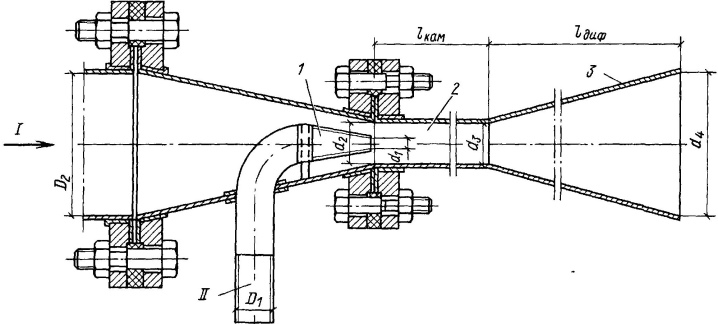

1. Эжектор – она представляет собой разновидность насоса с подачей воды струйного вида. Он размещен внутри корпуса конструкции водоразбора и требуется для того, чтобы выкачать из штанги остатки воды.
2. Системы клапана – рабочий узел, который сделан из чугуна или стали, в который монтируют эжектор. Клапанная конструкция будет делать разборной, и если требуется, он не просто подлежит замене, а еще будет пригодным для того, чтобы выполнять ремонтные работы – замене уплотнителей.
3. Трубы для водного подъема – размещена в самом корпусе конструкции для накачивания воды и является направляющей для подачи воды водопроводного вида. Ее диаметр составит 1.5 см и больше – от размера такого параметра будет зависеть скорость водного прохождения.
4. Колонна из металла с рычагом – это сам по себе корпус колонки, приблизительный диаметр которой будет равен минимум 9 см. Такую конструкцию делают из чугуна или стали, чтобы они могли переносить температурные перепады и большие нагрузки механического типа. Снаружи колонку требуется окрашивать красками порошкового типа для защиты металла от воздействия коррозия.

В определенных регионах с холодным климатом для колонки с водопроводной водой предусмотрено нагревание посредством электрического кабеля, который нагревает корпус металлическую колонну до температуры с нулевой отметкой.

Обзор видов

Современные эжекторные водоразборные конструкции выпускают в двух вариантах, которые имеют маркировку КВО или КВ. Оба варианта имеют эжектор, но отличаются они друг от друга не внутренним устройством, а креплением приемника воды к корпусу колонки.

Модели колонок КВО – крепеж приемника воды выполняется с применением фланцев, которые имеют вид квадрата. Один фланец приваривается к корпусу колонки, а другой крепится к приемнику воды.

Помимо уличных колонок эжекторного типа, существуют варианты со шкивом. В качестве примера рассмотрим два их варианта.

Водозаборная колонка с поворотным устройством шкива – такой тип колонок устанавливают на широкое основание-платформу. Патрубки к конструкции используют винтового типа. Рабочее давление в таких устройствах не превышает 2 бар.

Применение уличных колонок можно увидеть и в условиях частных строений, где при добыче воды из скважины встречаются колонки с питьевой водой. Нередко конструкция бывает автоматизирована или выполнена с электроподогревом – таким образом, она становится незамерзающей в зимнее время.

Устройство и принцип работы

В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:

• трубный стояк, расположенный внутри корпуса;
• эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
• в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
• корпус колонки покрывает металлическая крышка, в которой установлен рычаг.

Работает колонка следующим образом:

1. при надавливании на рычаг производится опускание трубного стояка;
2. на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
3. последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
4. на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
5. клапан закрывает или открывает отверстие приемника;
6. при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
7. стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
8. при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.

Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.

Иногда засоряется стояк. Его меняют на новый или прочищают, предварительно разобрав колонку.

Уникальность конструкции водоразборной колонки заключается в том, что внутри стояка никогда не остается вода. Она с помощью эжектора через отверстие в муфте попадает в корпус. Поэтому уличные устройства можно эксплуатировать при температурах от -40С до +40С. Это обязательно указывается в паспорте изделия.

Что лучше газовая колонка или электрический водонагреватель?

К необходимости покупки устройства для подогрева воды многие люди прибегают в летние месяцы, когда обычно отключают водоснабжение. Также с этой проблемой сталкиваются жильцы загородных домов, поскольку централизованное горячее водоснабжение в этом случае вообще отсутствует.

Но что лучше газовая колонка или водонагреватель? Сегодня мы вам расскажем подробнее о том, что такое водонагреватель и какой лучше выбрать для своей квартиры или дома. Для этого сначала ознакомимся с основными характеристиками и особенностями разных типов устройств.

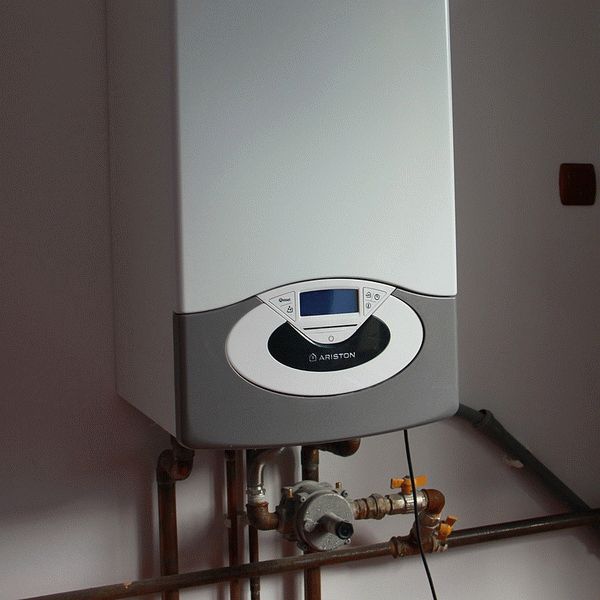

Газовая колонка

В квартирах и домах самым популярным выбором является газовый нагреватель. Он является простым в использовании, долговечным, безопасным, практичным и максимально надежным. К тому же он позволяет подогреть воду намного быстрее по сравнению с электрической моделью.

Работа современных устройств является полностью автоматизированной. Розжиг горелки осуществляется при запуске прибора. В этот момент осуществляется подача газа, а при его отсутствии – горение пламени отключается. Главное достоинство этого вида водонагревателя является его экономичность, поскольку газ стоит намного дешевле, чем электроэнергия.

Эти приборы для подогрева могут быть двух видов:

Первый вариант подходит в основном для больших семей, которым необходим большой объем водопотребления. В такой ситуации можно установить бак с емкостью около 200 литров, что хватит для принятия душа двух взрослых и трех детей. Для маленькой семьи оптимальный вариант – это проточный нагреватель. При его выборе необходимо учитывать мощность. При использовании одной точки водопотребления подойдет 19-20 КВт, а для одновременного использования воды в двух разных местах – не менее 24 КВт.

Преимуществами газового водонагревателя являются:

• Оптимальный расход газа для подогрева;
• Высокая экономичность;
• Низкая стоимость.

Недостатком устройства является необходимость при его монтаже обустройства вытяжки, поскольку во время сгорания газа образуются вредные испарения и продукты. Их необходимо своевременно выводить на улицу.

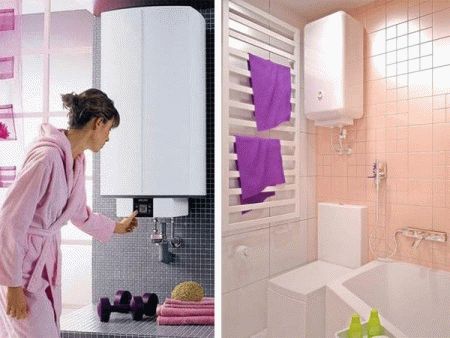

Электрический водонагреватель

Электрический нагреватель является альтернативным вариантом газового, который не менее функционален. Обычно его используют в квартирах и загородных домах, в которых не проведен газ. Также его подбирают для установки в ванной комнате и туалете, где подвод трубы газа невозможен.

В этом случае водонагреватели также подразделяются на два вида – накопительный и проточный. Первый вариант конструкции прибора производит нагрев воды в баке до определенной температуры (обычно это около 37 градусов), после чего осуществляется ее поддержание на определенном уровне.

Во время открытия крана в бак поступает холодная вода, а при исчерпании его полного объема для подогрева последующей порции необходимо длительное время. Оно зависит от типа ТЭНа, объема бака, а также теплоизоляционного покрытия стенок емкости. Для снижения теплопотерь и экономии электроэнергии конструкция нагревателя должна быть покрыта специальными материалами, удерживающими тепло.

Проточные модели обладают компактной конструкцией, однако их недостатком является высокая мощность и соответственно большой расход электрической энергии, необходимой для работы. К тому же их монтаж требует специализированных знаний и опыта, а справится с ним сможет только профессионал.

Что выбрать?

Вы выбирайте прибор для нагрева воды, но не знаете что лучше – газовая колонка или электрический водонагреватель? Для квартиры или дома с подводом газа следует использовать первый вариант. Он имеет низкую стоимость, приводит к небольшому расходу газа, удобен в эксплуатации. Однако использование газовой колонки связано с высокой опасностью.

Электрическая модель не требует специфического монтажа и обслуживания. Она более безопасна, но при этом приводит к значительным расходам на оплату электроэнергии. Поэтому выбирать устройство необходимо после тщательного анализа всех плюсов и минусов использования каждого типа.

Что из себя представляет водопроводная колонка и как она устроена

Водозаборные уличные колонки до недавнего времени были неотъемлемой частью структуры маленьких городов и поселков. Основное их назначение – подача воды, которую употребляли для бытовых нужд. Устанавливали эти приспособления на улицах на водопроводных сетях. Для монтажа устройства непременно сформировывали колодец, в котором размещалась основная часть прибора.

Требования к водоразборной колонке

Производство уличных колонок основано на муниципальном эталоне под номером 15150. Главные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

• В месте расположения водопроводного колодца проводят установка колонки. Ежели колодца нет, его рекомендуется сконструировать как можно поближе к тротуару. Идеальное место – перекресток.
• Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
• Оптимально, ежели уличный водозабор формируется на песочных грунтах для легкого отведения воды в землю.
• Возвышенное место установки лучше, чем в низине.
• Зимой колонку лучше утеплить, поэтому что железный корпус не сумеет защитить воду от замерзания.
• Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют длительную и эффективную работу устройства. При этом непременно учитывается глубина заложения водопроводных труб. На базе этого параметра выбирают модель устройства.

Технические характеристики

Производимые на местности Рф водоразборные колонки строго выпускаются по ГОСТу. Потому у их обычные технические характеристики:

• работают при давлении воды снутри водопроводной сети 0,1-0,6 МПа;
• диаметр трубы, соединяющей устройство с водопроводом, составляет 20 мм;
• диаметр трубы отводящей – 15, либо 20 мм;
• вертикальный ход клапана – 16-18 мм;
• масса устройства при длине в 1,25 м – 31 кг, повышение веса составляет 2,6 кг на каждые 25 см роста длины прибора.

Устройство и принцип работы

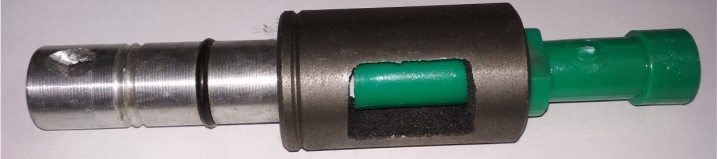

В устройство уличной водопроводной колонки заходит маленькое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:

• трубный стояк, расположенный снутри корпуса;
• эжектор, состоящий из 3-х частей: горловины, гнезда и приемника (отстойника);
• в нижней части устройства (приемнике) размещается цилиндрической формы сетка, задачка которой – фильтровать поступающую в колонку воду;

• корпус колонки покрывает железная крышка,…

  vote

  Рейтинг статьи

Водяная колонка на даче своими руками: инструкция со схемой

Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? Как обеспечить участок водой, да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.

•  Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
•  Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
•  При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
• Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
• За один взмах трубопровод забивается на 40-50 см (если по глине).
• Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
• Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.

Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже.
Возможно подключение электрического насоса всасывающего действия.

Достоинства такой колонки:Недостатки:
