Нужен ли колпак для дымохода газового котла?

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

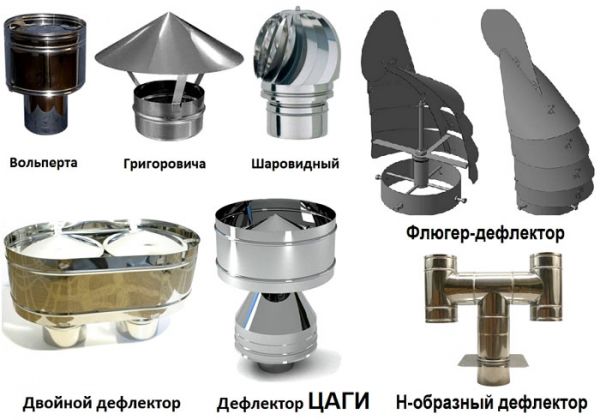

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

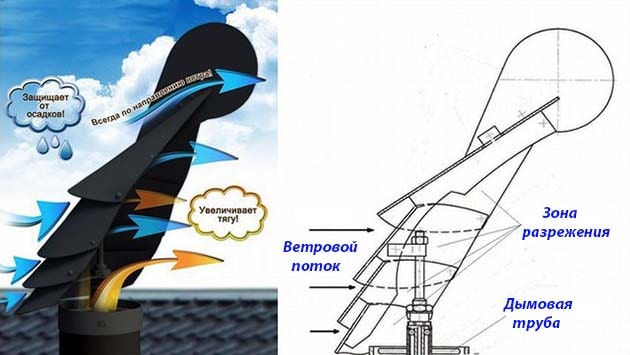

Схема работы дефлектора – ветер создает внутри колпака разрежение
Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Watch this video on YouTube

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Watch this video on YouTube

Как выбрать колпак

Чаще всего для кирпичных труб используются оголовки с четырехскатной крышей, а для труб круглого сечения — дымники с конусообразными зонтами

Однако стоит обратить внимание и на другие варианты. К примеру, колпак с щипцовым навершием лучше защищает от снега. Форма колпака дымохода не так важна

Чтобы он полностью выполнял свои функции, главное — правильно подобрать его по размеру. Свесы зонта должны со всех сторон на несколько сантиметров выступать за внешний периметр трубы

Форма колпака дымохода не так важна. Чтобы он полностью выполнял свои функции, главное — правильно подобрать его по размеру. Свесы зонта должны со всех сторон на несколько сантиметров выступать за внешний периметр трубы.

Если вы хотите гарантированно избежать попадания в трубу листьев и другого мусора, а также птиц, необходимо остановить свой выбор на колпаке с сеткой, расположенной под зонтом. Роль сетки может выполнять художественная ажурная ковка, такие оголовки не только справляются с возложенными на них задачами, но и отличаются прекрасным внешним видом.

• Для труб дровяных печей не подходят окрашенные дымники, так как краска с них быстро выгорает.
• Оголовки с уплотненной двойной крышкой лучше переносят воздействие горячего воздуха, а двухэтажные модели позволяют добиться лучшего продува.
• Колпак с дефлектором обеспечит максимально хорошую тягу и таким образом повысит эффективность отопления.
• Если установить на трубу оголовок с откидывающейся крышкой, ее будет легко чистить.

Выбирая колпак, необходимо найти такую модель, которая не только хорошо выглядит, но и гармонично сочетается с остальными элементами крыши и дома вообще и хорошо впишется в экстерьер постройки.

Виды различных колпаков

К постройкам, имеющим ярко выраженный современный вид, подходят оголовки с плоской крышей, а для большинства стандартных «классических» кирпичных домов лучшим выбором будет колпак с четырехскатным, щипцовым или полукруглым навершием.

Чтобы правильно выбрать размер зонта колпака для кирпичной трубы, надо замерить ее длину и ширину. Если в верхней части дымохода есть расширение, зонт должен закрывать и его, а значит, необходимо ориентироваться именно на размеры внешнего периметра такого расширения. Основание колпака должно надеваться на дымоход легко, но при этом сидеть оно должно плотно, чтобы найти необходимые размеры его длинной и короткой сторон, к длине и ширине трубы надо добавить 4-5 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика

Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру

После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
Аккуратно сгибают ножки.

По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

Ход работ

Для изготовления козырька на трубу дымохода своими руками и его последующей установки, проводим измерение параметров, которые имеет оголовок трубы дымохода, чтобы создать основание. Перед тем как сделать козырек на дымоход, необходимо выполнить чертежи флюгера на дымоход своими руками. В отсутствии схемы изготовить флюгер для дымохода будет невозможно.

Выполнив эти работы, изготавливаем декоративную часть дымника. Сначала производим изготовление деталей из картона. Первой создаем шапку. Вырезаем ее соответственно размеров на чертеже. Если она имеет форму конуса, то ее картонный аналог должен выглядеть кругом без 1-го сектора, параметры которого должны совпадать с размерами на схеме.

На следующем этапе загибаем в разные стороны кромки сектора. Из картонки производим конусообразную заготовку. Гнутые кромки накладываем друг на друга. Если картонная шапка получилась – переносим ее на металл.

Для загиба кромок металлической детали предусмотрено использование деревянного молотка, называемого киянкой. В качестве подставки возьмем брус из дерева или металла. Итак, деталь стала конусообразной, кромки положены друг на друга, бьем киянкой по стыкам, пока они не закрепятся.

Теперь готовим основу. Процесс является достаточно простым. Длина вырезаемого металлического листа должна быть больше размеров, которые имеет оголовок, для того чтобы кромку можно было загнуть. Процесс загиба аналогичен предыдущему.

Дальше идет изготовление опор, на которые будет устанавливаться шапка. Они производятся из металлического листа. Опорная высота должна совпасть с шириной листа. По черте в двух сантиметрах от кромки сгибаем лист. Процесс повторяется. В итоге получится плоская металлическая полоса. Вырезаем ее и опора готова! Производим еще 3 такие заготовки.

Отступаем на 1 см от края опоры, просверливаем отверстия. Такие же отверстия проделываем и в шапке. Крепим эти две детали между собой методом клепки. Для нее существуют специальные приспособления и инструменты. То, что у нас получилось, крепим с основанием. Теперь дымник готов. Ставим его на оголовок дымовой трубы и продолжаем дальнейшую установку.

Теперь вы знаете, как сделать зонт или флюгарку своими руками в домашних условиях. Узнали вы и то, что нужно устанавливать на каналы, осуществляющие вентиляцию. Конечно, потребителям приобрести зонт на дымоход в магазине проще. Можно также заказать зонт на трубу или козырек для дымохода у специалистов, потому что ассортиментом подобной продукции рынок заполнен. Да и произвести зонт дымовой сложной конструкции самому дома не удастся. Но зная, как сделать козырек на трубу и как наладить производство флюгера дефлектора своими руками, соорудить простую конструкцию из оцинкованного металла для трубы вам будет под силу.

На прощание хочется пожелать счастья, мира и тепла вашему дому!

Как выбрать и купить колпак на дымоход

Подобрать колпак правильной конструкции – задача непростая. И в первую очередь здесь стоит учитывать тип используемой котельной и вида топлива, которое применяется. В качестве примера можно рассмотреть тот факт, что для дымовых труб газовых котлов подходят только насадки в виде сопла. Они имеют открытый верх и единственные подходят для использования в этом случае.

На заметку! Установка насадок на трубы, которые обеспечивают дымоотвод от газовых котлов, регулируется нормативными документами, которые запрещают использование колпаков-зонтов для этого типа дымоходов.

У такого запрета есть вполне логичное обоснование: в зимнее время, когда температура опускается ниже нуля, колпак дымохода подвержен замерзанию и может покрываться льдом. С течением времени лед может закрыть большую часть проема, отведенного для выхода дыма, что приведет к его накоплению внутри конструкции. В этом случае появляется серьезная опасность для здоровья жителей дома, так как скапливаясь внутри, дым может послужить причиной серьезного отравления.

Схема монтажа системы дымохода.

Замерзание происходит в результате образования конденсата, который появляется на поверхности холодного металла при контакте с достаточно теплыми продуктами горения. Иная ситуация лишь с твердотопливными котлами. В связи с тем, что его КПД практически никогда не превышает 70-80%, температура газа соответственно остается в пределах 150-250°С. Это неопасно и использование насадки вполне допустимо.

На заметку! Не стоит забывать, что в случае использования твердого топлива, колпак очень быстро покроется черной сажей. Так что не стоит выбирать слишком сложные рельефные модели, которые не поддаются очистке.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке

Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоходЧертеж колпака на дымоход

Порядок действий такой:

• Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
• Погнуть деталь по всем пунктирным линиям на 90о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
• Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
• Соедините колпак и зафиксируйте заклепкой 3,2мм.
• По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
• По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
• Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
• Соединить колпак с основанием.

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

https://youtube.com/watch?v=GNkwUtv-aNs

Функциональное назначение колпака на дымоход

Иногда дизайн колпаков для дымохода настолько затейлив, что они становятся настоящим шедевром архитектурного искусства. Однако, допущенные при установке колпака просчёты, могут повлечь уменьшение тяги, вплоть до задымления жилища.

В самом общем понимании оголовок на трубу дымохода призван служить барьером для попадания в канал трубы дождевой воды, снега или мусора, а также гнездования птиц. Даже самый простой зонт на трубу защитит от этих негативных моментов, плюс, сделает вид крыши более аккуратным.

Вне зависимости от дизайна конструкции и её стоимости, козырёк на трубу дымохода выполняет следующие функции:

• обеспечивает чистоту дымохода, препятствуя его засорению и попаданию влаги;
• защищает кирпичную кладку выступающей части трубы от преждевременного разрушения, нивелируя разность температур и неблагоприятное воздействие атмосферных явлений;
• препятствует влиянию порывистого, ураганного ветра на движение воздуха в системе, препятствуя ему задувать в трубу.

Оголовок на трубу с дефлектором – для увеличения тягиИсточник pechi-dimohody.ru

Однако далеко не все считают зонт для дымохода необходимым элементом системы отопления, считая его недостатки слишком существенными. Например, если вследствие монтажа колпака канал дымохода заужается, это влияет на производительность всей отопительной системы, а в самых крайних случаях может привести к заполнению жилища продуктами сгорания, самым опасным из которых является углекислый газ.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

• защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
• защита от проникновения птиц и мелких животных в дымоход;
• продление срока службы кирпичной или стальной трубы;
• украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

• конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
• колпак может уменьшать тягу в трубе;
• из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Рекомендуем ознакомиться: Как выбрать и установить дымоход для газовой колонки в квартире или частном доме

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича. который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

• дефлектора в форме усеченного конуса;
• колпака, предохраняющего трубу от осадков;
• обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

• Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
• Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
• Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
• Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.
