Как сделать колпак на трубу дымохода своими руками?
Содержание:
- Виды колпаков для дымохода
- Что требуют нормативные документы
- Какие материалы используют для изготовления колпаков их крепежа
- Пошаговая инструкция изготовления простейшего колпака
- Как самостоятельно изготовить дымник
- Устройство накрывки
- Выбор защиты
- Назначение и функции колпака на дымоход
- Как изготовить козырек
Виды колпаков для дымохода
По форме дымник должен соответствовать сечению трубы.
Таким образом колпаки для дымоходов могут быть:
- круглыми;
- квадратными;
- прямоугольными.
Основные варианты конструкций дымников:
- колпак-домик с четырехскатной крышей;
- домик с щипцовой крышей;
- дымник с полукруглой крышей;
- колпак с конусообразным зонтом;
- с плоским зонтом.
Дымники могут быть оснащены дополнительными элементами:
- искрогасителем;
- кованым орнаментом;
- флюгером и так далее.
Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.
Материалы изготовления
Для изготовления оголовков дымоходов используются:
- листовая оцинкованная сталь;
- нержавеющая сталь;
- медь.
Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).
В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.
Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.
Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.
Что требуют нормативные документы
Здесь в каждой стране свои правила, объясняется такое положение тем, что даже среди инженеров нет единого мнения относительно целесообразности установки колпаков на дымоходные трубы.
-
Европейские страны разрешают устанавливать такие колпаки только на вентиляционные трубы, на дымоходы их монтировать запрещается. Аргументация простая – кратковременные проблемы с вентиляцией помещений не становятся причиной опасных последствий для здоровья проживающих. Что касается удаления продуктов горения, то здесь все очень серьезно, из-за нарушения параметров тяги котла могут быть трагические чрезвычайные происшествия.
-
Украина запрещает устанавливать колпаки лишь на дымоходы газовых отопительных котлов, для остальных ограничений нет. Причина такой избирательности простая. Только дым от природного газа не имеет запаха, при отсутствии тяги намного легче отравиться угарными газами. Дым от твердотопливных котлов имеет резкий запах. Кроме того, в нем есть довольно много сажи, что делает его видимым. Такие физические характеристики дают возможность быстро заметить проблемы с тягой и своевременно принять меры по их ликвидации.
-
Россия и Беларусь поступают намного хитрее, у них всегда виноватыми будут пользователи. Почему? В СНиП прописано следующее положение: «Зонты, дефлекторы иные насадки не могут препятствовать выходу из дымоходов продуктов горения». И все. Устанавливать их или нет, решают потребители. Если все в норме – отлично, если есть какие-либо последствия – чиновники не виноваты, виноваты владельцы домов.
Как поступать? Однозначного ответа нет, но есть несколько практических советов, которые помогут принять правильное решение.
Какие материалы используют для изготовления колпаков их крепежа
Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:
- Оцинкованную сталь
- Нержавеющую сталь
- Медь
- Сплав цинк-титан
Флюгарки (дымники) из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства. Установка цинк-титанового колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход. Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями. В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.
Кованые колпаки на дымоходы
Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.
Пошаговая инструкция изготовления простейшего колпака
Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.
Труба дымохода из нержавейки
Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.
Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.
Круг вычерчивают на листе металла
Расчеты делаются таким образом.
- К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
- Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.
Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.
Расчерчивание металла с допуском на изгиб
Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.
Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.
Вырезанная заготовка
Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.
Подгибы для фиксации конуса делают молотком
Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.
Подгибать металл можно пассатижами
Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.
Согнутый конус
Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.
Сгибание колпака
Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.
Склепать замок можно киянкой
На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.
На ножках делают подгибы — фальц
Изготовление ножки, процесс
К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.
Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.
Крепление ножек
Крепление кольца к ножкам
Колпак на трубе
Фиксация кольца колпака
Как самостоятельно изготовить дымник
На первый взгляд кажется, что конструкция такого колпака настолько проста, что ее создание не вызывает никаких трудностей. Однако необходимо отметить, что изготовить такое приспособление своими руками довольно сложно.
Если у вас мало опыта подобной работы, сначала нужно сделать точный чертеж будущей конструкции, затем перенести его на картонный лист. После этого шаблон вырезается.
Следующим шагом необходимо решить, как будет крепиться колпак: с помощью сварки или саморезов.
Далее требуется вырезать все части покрышки из металлического листа и начать предварительную сборку.
В процессе работы важно, чтобы все замеры трубы были сделаны правильно. Это необходимо для качественного изготовления будущего колпака
На представленном ниже рисунке показан самый простой чертеж оголовка с 4-скатной крышей. Для грамотного определения угла наклона необходимо выполнить расчеты по формуле, показанной на изображении.
Порядок действий
Первый этап. Металлическая листовая заготовка кладется на стол, при этом фронтальная часть должна быть направлена вверх. На чертеже показано конкретное место, где нужно просверлить отверстие диаметром 3,5 мм.
Второй этап. Заготовку необходимо согнуть строго по пунктирным линиям, обозначенным на схеме. Угол сгиба должен быть равен 90 градусам. Для проведения работы требуется специальный инструмент – листогиб. При его использовании образование вмятин полностью исключается. Конечно, такое приспособление есть не у каждого. В этом случае можно воспользоваться другим способом, который подразумевает крепление края угла струбциной к верстаку и применение обычного молотка.
Третий этап. Заготовка сгибается по линиям с отметкой «d». Как правило, угол определяется экспериментальным путем. В этом случае главное, чтобы получился задуманный вид колпака.
Конструкция должна быть абсолютно ровной и без перекосов. Проверить прямолинейность оголовка можно, поставив его на стол. Если было обнаружено искривление, маркером отмечаются ребра жесткости, расположенные внизу. Далее делаются насечки керном и проводится сверление.
Четвертый этап. Полученный дымник скрепляется заклепками размером 3,2 мм.
Пятый этап. Заготовка сгибается согласно значениям «b – а», что необходимо для фиксации ножки.
Шестой этап. В соответствии с диаметром дымовой трубы изготавливается основание, к которому будет крепиться колпак. С этой целью дополнительно используются металлические детали, имеющие сечение в виде буквы L. Угол должен располагаться так, чтобы одна его сторона была сбоку, а вторая – касалась кирпичной кладки.
Далее детали будущей конструкции совместно с ножками соединяются электродуговой сваркой.
Седьмой этап. Проводится зачистка основания, на которое в последующем наносится специальный антикоррозийный состав. После полного его высыхания опорная часть покрывается краской в несколько слоев. Подойдет любой состав, предназначенный для внешнего применения.
Восьмой этап. Колпак крепится к основанию.
При невозможности сделать квадратный оголовок рекомендуется воспользоваться более легким способом. Для этого достаточно взять выгнутый лист металла и подогнать его под нужные размеры. Технология изготовления колпака в данном случае будет отличаться от приведенной выше:
- Требуется тщательно измерить габариты дымохода. Опираясь на полученные данные, изготавливается основание для будущего дымника.
- Стальной уголок требуется установить так, чтобы все сооружение было надежно закреплено. Одно ребро будет держать дымоход снаружи, а другое – упрется в торец трубы.
- Изготавливаются ножки, соединяющие основание со всей конструкцией и поддерживающие колпак. Опоры должны обладать высокими показателями прочности и жесткости, поскольку им придется противостоять сильным ветрам и большому количеству снега.
- Детали конструкции покрываются антикоррозийным составом и несколькими слоями краски. Все действия выполняются аналогично вышеописанным.
- Проводится сборка конструкции с учетом вида используемого материала.
Устройство накрывки
Конструкция предельно проста: он состоит из зонта, который защищает дымоходную трубу от атмосферных осадков, и капельника – приспособления, отводящего воду. Благодаря использованию колпака минимизируется образование наледи в зимнее время. Если же говорить о принципе действия, то описать его можно примерно следующим образом:
- Потоки воздуха, которые поднимаются по трубе, встречаются с препятствием – дефлектором на дымоходе.
- Скользящая по цилиндру струя воздуха поворачивает вверх, вследствие чего дым, выходящий из трубы, как бы подсасывается.
- Это приводит к увеличению скорости движения разогретого воздуха по дымоходному каналу.
- Колпак в это время защищает дымоходный канал даже во время движения воздуха благодаря тому, что в нем есть небольшие зазоры.
- Если ветер движется по низу, то под дымником образуются воздушные вихри (они замедляют вывод дыма). Для устранения этого в конструкции колпака имеется обратный конус.
Выбор защиты
Зонты могут называться по-разному: колпак, дымник, флюгарка, грибок, зонтик. Но суть у всех одинакова.
Прежде всего, нужно определиться, какие виды зонтов на дымоход существуют, их форма и функциональность.
- Колпак на дымовую трубу 4-х скатный (флюгарка)
- Зонт на дымоход.
- Колпак (2-х скатный) со щипцовой крышей.
- Колпак на оголовок трубы с плоским навершием.
- Флюгарка с открывающейся крышей.
- Колпак с установленным флюгером.
Из всего многообразия нужно выбрать именно такой, который будет наиболее эффективно защищать трубу от мусора и атмосферных осадков, и сам не будет подвергаться коррозии.
Кроме того, при выборе нужно обратить особое внимание на размеры конструкции. Если «прогадать» с размерами и зонтик на трубу дымохода приобрести большего сечения чем нужно, то есть возможность, что установка его станет затруднительна и в итоге, он будет слишком опущен
А это грозит возникновением обратной тяги
Если «прогадать» с размерами и зонтик на трубу дымохода приобрести большего сечения чем нужно, то есть возможность, что установка его станет затруднительна и в итоге, он будет слишком опущен. А это грозит возникновением обратной тяги.
Назначение и функции колпака на дымоход
Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.
Колпак на дымоход может стать оригинальным украшением кровли жилого дома
Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:
- защита внутренней части дымохода от влаги, мусора и пыли;
- усиление тяги в трубе для эффективного прогорания топлива в печи;
- эстетичное дополнение дизайна здания;
- продление срока эксплуатации дымохода в результате его защиты от осадков.
Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.
Материалы для дымника
Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.
Металл — практичная основа для дымника
Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:
- сталь листовая;
- листовой алюминий;
- медный металлопрокат;
- нержавеющая сталь в листах;
- цинко — титановый сплав.
В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.
Варианты конструкций
Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключается в усилении тяги.
Дефлекторы разнообразны и могут быть как простыми, так и более сложными
Среди наиболее востребованных вариантов дымников особенно примечательны следующие:
- колпак с открывающейся крышкой;
- плоский дымник для трубы;
- колпак с флюгером;
- колпак многоскатной конструкции;
- дефлектор с вентиляционными отверстиями.
Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.
Выбор колпака в зависимости от дымохода
Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.
Изделия в виде трубы оптимальны для газовой системы отопления
Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.
Как изготовить козырек
Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:
- габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
- угол уклона скатов – от 30 до 45°;
- минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.
Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

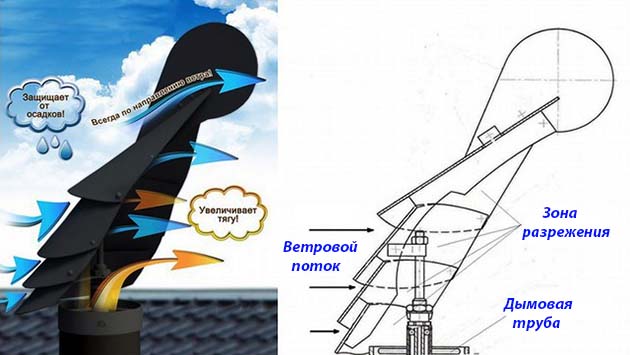

Схема работы дефлектора
Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.
Насадка красивая, но не слишком эффективная
Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.
На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.
Делаем простой круглый зонтик
Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:
- Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
- Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
- Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
- Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.
Вычерчивание круга (слева) и соединение краев грибка (справа)
Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:
Двускатная флюгарка
Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.
Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.
Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.
Сборка рамы и монтаж стоек по углам
Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:
