Компрессор своими руками

Поэтапная сборка

Домашнему мастеру надлежит действовать в таком порядке:

1. отсоединяют фреонопроводы от компрессора холодильника и отвинчивают его. Очищают от пыли, ржавчины и с целью подготовки под покраску обрабатывают преобразователем коррозии;
2. меняют масло в компрессоре. Для этого вскрывают торчащую из корпуса запаянную трубку. Делают это так, чтобы внутрь не попадала стружка. Для этого трубку надпиливают по кругу мелкой ножовкой или надфилем, затем верхушку отламывают. Масло сливают в мерную емкость, чтобы узнать его объем. Далее вводят медицинским шприцем порцию нового масла в несколько большем объеме и закупоривают трубку винтом подходящего диаметра, обмотанным ФУМ-лентой;
3. определяют назначение трубок для подключения к фреонопроводу: подают на короткое время питание и смотрят, через какую из них воздух всасывается, а через какую — нагнетается. Трубки помечают.

Перед подачей питания компрессор следует сориентировать в пространстве так, как он стоял в холодильнике. Это связано с тем, что запуск его мотора осуществляется при помощи пускового реле: при подаче питания сердечник соленоида втягивается, затем после раскручивания двигателя падает под действием силы тяжести, размыкая контакты вспомогательной обмотки.

Если реле лежит на боку, сердечник, понятно, не выпадет и пусковая обмотка останется замкнутой. На крышке реле обычно имеется значок, помогающий определить верное положение. К нагнетательной трубке компрессора подсоединяют масловлагоуловитель. Он нужен потому, что компрессор холодильника в процессе работы выбрасывает мельчайшие капельки масла в нагнетательную линию.

Далее:

1. прикручивают компрессор болтами к доске, не забывая о правильной ориентации в пространстве.
2. из горловины огнетушителя выкручивают запорно-пусковое устройство. Очищают емкость от ржавчины механическим и химическим (преобразователь коррозии) способами. Внутрь добавляют средство для удаления ржавчины, взбалтывают и затем сливают;
3. в горловину огнетушителя вкручивают обмотанный ФУМ-лентой переходник на резьбу в ¾ дюйма. ФУМ-ленту наматывают в 3-5 слоев;
4. на переходник навинчивают трубопроводную крестовину либо штуцер-«елочку», также уплотнив соединение ФУМ-лентой;
5. на доске рядом с прикрученным компрессором вырезают круглое углубление с таким же диаметром, как у огнетушителя. Из 3-х листов фанеры при помощи уголков собирают П-образную конструкцию — держатель для огнетушителя. По его диаметру в горизонтальном куске фанеры вырезают отверстие;
6. прикрутив держатель к доске над выемкой (также используются уголки), устанавливают в него огнетушитель;
7. к всасывающей трубке компрессора резиновым шлангом подсоединяют бензиновый фильтр. Давление на этой стороне низкое и фиксация хомутами не требуется. Достаточно, чтобы шланг плотно обтягивал патрубки фильтра и компрессора;
8. к выходному патрубку нагнетателя посредством маслостойкого шланга подсоединяют масловлагоуловитель.

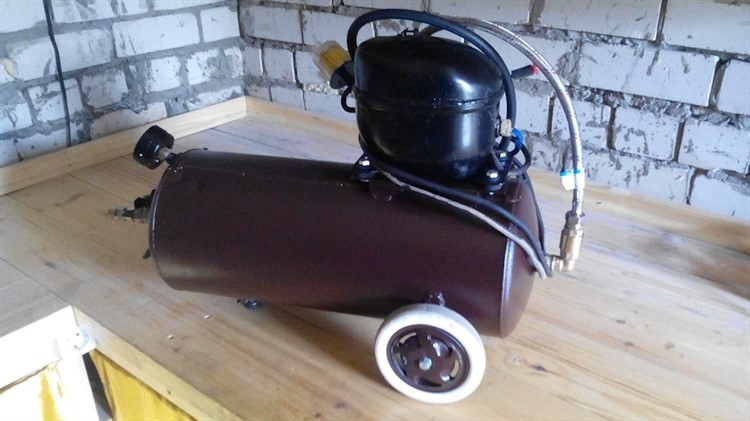

Самодельный компрессор

На линии нагнетания создается высокое давление, потому все соединения фиксируют автомобильными хомутами (стягиваются винтом). К выходу масловлагоуловителя подсоединяют обратный клапан (направление воздуха указано стрелкой на корпусе).

Выходы обратного клапана и крестовины либо штуцера – «елочки», соединяют шлангом с одним из выходов крестовины или штуцера-«елочки», ввинченного в горловину огнетушителя-ресивера, соединяют шлангом.

В прочие патрубки крестовины вкручивают:

• манометр;
• РД;
• вентиль.

Каждое резьбовое соединение уплотняют ФУМ-лентой, намотанной в 3-5 слоев.

Подключают электропитание:

• нулевой провод от сети припаивают к одному из двух контактов РД;
• 2-й контакт РД соединяют проводом с контактом компрессора;
• фазный провод припаивают ко 2-му контакту компрессора.

В завершение окрашивают компрессор.

В разрыв фазного проводника рекомендуется впаять тумблер — тогда не придется каждый раз выключать прибор из розетки.

Какой компрессор подойдет для занятий аэрографией?

Конечно, заподозрить в художнике, работающем с аэрографом, профессионального механика достаточно сложно. Однако и ему придется изучить некоторые азы, чтобы выбрать компрессор правильно. Сложности связаны, прежде всего, со значительным количеством разновидностей нагнетательного оборудования, каждой из которых присущи собственные достоинства и недостатки.

Мембранные компрессоры.

Мембранный компрессор.

Для этого типа компрессоров характерны низкий шум во время работы, небольшая производительность и невысокие цены. Нагнетание воздуха производится за счет высокочастотных колебаний полимерной или металлической мембраны.

Такое оборудование подойдет для небольших объемов работ, преимущественно в домашних условиях. Из-за небольшого уровня давления (2,5 – 3 атмосферы) и малой производительности подключить более одного аэрографа к мембранному компрессору не получится.

Устройство и принцип действия не позволяют получить стабильное давление в течение всего цикла работы – после старта оно относительно низкое и возрастает в дальнейшем. Это может отрицательно сказаться на качестве изображения.

Поршневые компрессоры.

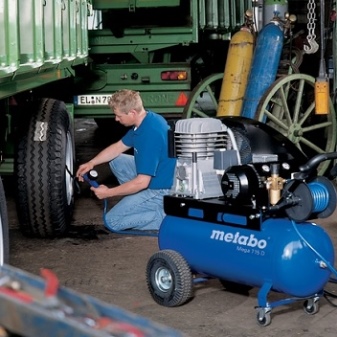

Поршневой компрессор

Поршневые компрессоры обладают высокой производительностью и значительным уровнем избыточного давления. Его создает поступательное движение поршня. Такая конструкция обеспечивает простоту эксплуатации и компактные размеры. К недостаткам таких компрессоров относятся:

• значительное потребление смазочных материалов и, как следствие, высокое содержание масла в воздухе на выходе;
• значительный перегрев во время работы;
• износ подвижных деталей и, соответственно, непродолжительное время службы.

Благодаря высокой производительности использование поршневого компрессора позволяет выполнять значительные объемы работ и подключать более одного аэрографа.

Для потребительских целей выпускаются поршневые компрессоры двух видов:

1. Масляные. Стандартная конструкция требует постоянного ухода, но срок ее эксплуатации больше. Основной недостаток для аэрографии – содержание масла в нагнетаемом воздухе.
2. Безмасляные. Более неприхотливы в уходе и не имеют главного минуса масляных – паров масла в воздухе на выходе практически не содержится. Более склонны к перегреву и менее долговечны.

Винтовой компрессор.

Винтовые компрессоры.

Относятся к разряду профессионального оборудования и позволяют обеспечить высокую производительность и избыточное давление. Служат дольше, чем поршневые, хотя и нуждаются в уходе

Мастерам аэрографии следует обратить внимание на безмасляный и винтовой компрессоры, которые не загрязняют воздух частицами смазочных материалов и , при этом, гарантируют регулирование давления в широких пределах и его стабильный уровень

Основным недостатком такой конструкции является относительно высокая цена, вполне оправданная для профессиональной деятельности.

Мини компрессор для аэрографии.

Мини компрессор для аэрографии

Пожалуй, самым маленьким видом компрессора является безмасляный и безресиверный.  Модель работает от сети и выдает давление, не превышающее 1,6 атмосфер. Производительность данного типа – 6л/мин. Такой мощности хватает для работы на площади, равной листу А2 – А3. Незаменим для художника, работающего на выезде или в ограниченном пространстве.

Не смотря на единственный режим, компрессор имеет преимущество. Работа идет практически бесшумно. Однако нет возможности сменить режим давления, да и нагревается мини компрессор для аэрографии очень быстро. Периодически приходится прерывать работу, ожидая пока аппарат остынет. Не смотря на недостатки, модель часто используется художниками.

Довольно большой надежностью обладают мини компрессоры для аэрографии, представленные японской фирмой Iwata. Практически все модели оснащены регулировкой давления и ресивера. В целях безопасности компрессоры оснащены аварийными клапанами для сброса давления при его превышении установленного значения.

Как выбрать краскопульт для покраски

Объемные компрессоры

Механизм работы объемного компрессора заключается в нагнетании фиксированной порции (объема) газа с последующим его вытеснением. Мощность таких механических устройств зависит напрямую от частоты совершения манипуляций заполнения и выкачивания газа.

Динамические компрессоры

Ориентированы на постоянный рабочий процесс «в динамике» по перекачке непрерывного потока газа. Движение осуществляется за счет функционирования лопаточной машины с ротором, ответственным за мощность компрессора, получаемую на выходе.

По типу приводного механизма: электрический или механический

Электрический краскопульт, оснащенный упрощенной системой использования прибора, становится частым выбором новичков.

Простота схемы работы аппарата позволяет освоить покрасочный пистолет в кратчайшее время. Основным минусом электрического распылителя является работа от сети, что требует четкого соблюдения правил техники безопасности при использовании горючих лакокрасочных материалов.

Механический распылитель предполагает ручное нагнетание давления в насосе специальным рычагом. За счет этой особенности механизм покраски не отличается точностью, и применяется либо для грунтовочного слоя, либо отделки без требований к гладкости и точности покрытия.

Производительность

Параметр производительности показывает, сколько краски аппарат наносит на поверхность за единицу времени. Производительность тем выше, чем больше распыляющая способность и, соответственно, быстрота окрашивания. Краскопульты разных систем работают на компрессорах разной производительности, поэтому подобрать универсальный не получится.

Рекомендуем: Как сделать деревянный столярный и металлический слесарный верстак своими руками по чертежам: рассматриваем вопрос

Даже компрессор максимально возможной производительности не подойдет для всех покрасочных систем без исключения.

При покупке компрессора стоит сделать выбор по расчету «максимальное потребление краскопульта + 20%!»(MISSING), что составит минимум желательной производительности.

Тип охлаждения

Распылители делятся на приборы с жидкостным или воздушным типом отвода теплоты. Регулирование работы аппарата по охлаждению зависит от наличия у краскопульта:

предохранительных клапанов манометра; функции автоматического отключения при перегреве; встроенных вентиляторов и фильтрационных систем.

Из чего можно сделать компрессорную установку?

В составе установки применяется ряд вспомогательных устройств. Они нужны для регулирования рабочего процесса и подачи сжатого воздуха.

Конструкция установки:

1 – трубопровод для заполнения масла; 2 – реле пусковое; 3 – поршневой компрессор; 4 – омедненные трубопроводы; 5 – армированные шланги; 6 – воздушный фильтр; 7 – фильтр для жидкостей и ГСМ; 8 – всасывающее отверстие; 9 – реле контроля давления; 10 – распределитель; 11 – предохранительное устройство; 12 – тройник; 13 – ресивер (емкость для аккумулирования сжатого газа); 14 – манометр, установленный на редуктор давления; 15 – осушитель сжатого воздуха (конденсатор масла и влаги); 16 – пневматический автомат включения двигателя.

Мощный компрессор, способный создать давление до 8…12 бар, можно сделать на основе холодильного оборудования. Из холодильника, который устарел морально, нужно извлечь основной агрегат, а также вспомогательные приспособления, с помощью которых несложно организовать включение и выключение агрегата.

Собрать компрессорную установку можно из отдельных узлов, ими укомплектовывают создаваемое устройство. Стоит рассмотреть, из чего и как выполняется сборка конструкции.

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование на рынке представлено большим ассортиментом. Поршневые комплектующие, вибрационные агрегаты, винтовые станции – все это компоненты, которые используются и в других областях.

При желании можно не тратить свое время на создание установки, она представлена в любой точке продажи автозапчастей или же на специализированных сайтах.

Столь обширный ассортимент значительно усложняет выбор необходимого изделия. Но если вы решили приобрести станцию, в этом вопросе стоит руководствоваться техническими показателями, стоимостью и отзывами тех, кто его уже успел оценить.

Если вы гонитесь за гарантийными сроками, то стоит обратить внимание на модели популярных марок. Дорогостоящие изделия стоит приобретать, если вы на профессиональном уровне занимаетесь ремонтными работами

Подвести вас может продукция, которая не имеет имени и статуса, поэтому лучше один раз потратиться и больше не рисковать в этом вопросе. Многие производители бюджетных вариантов экономят на составляющих компонентах.

В итоге вы столкнетесь с частыми поломками и заменой деталей, гарантийный же ремонт займет много времени. Поэтому многие автолюбители прекрасно понимают, что установка собранная своими руками порой надежнее заводской.

Выигрывают такие изделия с техническими показателями. Например, составляющие самодельного устройства для покраски машины служит гораздо дольше — компрессоры от холодильников могут проработать десятки лет, огнетушитель тоже имеет колоссальный запас прочности.

Улучшить показатели своего компрессора вы всегда можете сами, все в ваших руках, а вот с заводским устройством уже так не поэкспериментируешь.

Соседи по гаражу наверняка обзаведутся, когда увидят хорошее сделанное и продуманное устройство.

Краскопульт из автомобильного насоса

Давление воздуха  для работы пневматического краскопульта  создает специальный компрессор.  Цена устройства начинается от 3500-4000 рублей, поэтому умельцы пытаются использовать вместо него более дешевые воздушные нагнетатели. Один из вариантов – применить электрический автомобильный насос.

Понадобятся:

1. Автомобильный электронасос  напряжением   12 V, ценой около 1000-1500 рублей.
2. Понижающий трансформатор. Необходим для подключения насоса к сети 220 V . С этой задачей справится блок  питания компьютера,  мощность которого соответствует мощности автонасоса. Из-за несовпадения разъемов питающих кабелей придется приобретать переходник или подсоединять провода с помощью  пайки или скрутки.
3. Ресивер. В компрессоре для краскопульта предусмотрена специальная герметичная емкость – ресивер, в которую нагнетается воздух. Он необходим для поддержания одинакового давления на протяжении всей работы. В самодельных устройствах для этой цели  используют  герметичные сосуды: расширительный бак от системы отопления, сифон для газирования воды, кислородный баллон от акваланга и т.д. Это может быть автомобильная камера, в которую вклеивается второй ниппель, через который воздух поступает в пистолет.
4. Распылитель. Для работы лучше использовать специальный пистолет низкого давления – он экономичный и  работает при давлении  2-3  атмосферы. Подойдет самодельное устройство. Необходимо только позаботиться о надежной  фиксации всех элементов.

После включения насос   создает в ресивере необходимое для работы давление.  Однако при продолжительном окрашивании распылитель быстро  начнет брызгаться краской, что указывает на недостаточную силу воздушного потока. После перерыва  нормальная работа краскопульта возобновляется, но через некоторое время вновь появляются брызги.

Для работы пневматического краскопульта  необходимо 200-300 литров. Проблема решается при  подключении  насоса большей мощности. Если его необходимо покупать, самодельное устройство становится экономически невыгодным —  цены  мощного автонасоса   и компрессора для краскопульта примерно равны.

Достоинства:

• доступность комплектующих;
• легкость сборки;
• низкая цена.

Недостатки:

низкое качество окрашивания.

Выводы: краскопульт из автомобильного компрессора вполне возможно сделать своими руками в домашних условиях. Однако конструкция устройства достаточно сложная, некоторые элементы  используются не по их прямому назначению и представляют потенциальную опасность для человека. Получаемое качество окрашивания невысокое, экономический выигрыш небольшой.

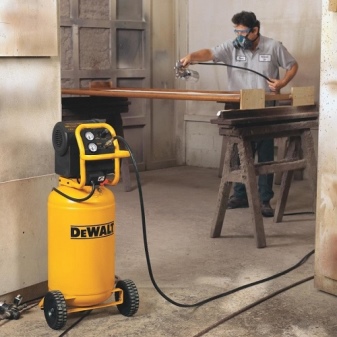

Как выбрать?

Для того чтобы правильно подобрать компрессор, необходимо определиться с целью его использования. Ведь потребности масштабного производства значительно отличаются от потребностей бытовых. Также немаловажны материалы покраски. Например, для масляных красок нужен поршневой компрессор. Он создаст достаточно давление, чтобы слой лучше ложился на поверхность деталей.

Осуществить выбор поможет учёт на давление компрессорных установок. Для автомастерских подойдут компрессоры с давлением 8-16 бар. Всё зависит от количества открашиваемой продукции. Если окрашивание планируется проводить в домашних условиях, не стоит выбирать компрессоры высокой мощности.

Есть маленькие компрессоры, которые при этом отличаются неплохой производительностью. Что касается профессионального окрашивания, компрессоры с объёмом ресивера менее 50 литров окажутся слишком слабыми. Лучше использовать электромашины, которые имеют объём ресивера от 50 литров и выше.

Выбирая компрессор, нужно внимательно изучить его характеристики. Специалисты рекомендуют выбирать компрессоры с запасом на производительность и давление. Ведь условия использования могут повлиять на эти характеристики. Иногда происходят потери давления или производительности

Важно, чтобы компрессор имел запас производительности около 25-30%, запас давления 2 бара

Принципы выбора

При выборе компрессора для автомобиля нужно учитывать следующие характеристики: мощность, производительность, максимальное давление на выходе, объем ресивера, рабочий ресурс. Бытовые модели компрессоров отличаются наименьшими показателями и недорого стоят. Наибольшая производительность и прочие характеристики, достигающие потолка, характерны для профессиональных приборов. Однако они стоят намного дороже.

Так как большинство любителей используют воздушный компрессор для разовой покраски авто, стоит приобрести универсальное устройство, которое подходит для выполнения прочих работ. Для этого нужно ориентироваться по характеристикам прибора. Так, например, если планируется использовать его для подключения к пневмоинструментам, характеристики компрессора должны быть не ниже потолка совмещаемого с ним прибора. Для бытового использования достаточно моделей мощностью 1,5 кВт. Нужно учитывать, что нередко в характеристиках указывают данный показатель в hp, то есть л.с. (лошадиных силах). В таком случае значение мощности должно составлять 2 hp.

Что касается давления, у большинства моделей покрасочных компрессоров значение данного параметра составляет от 8 до 12 бар. Нужно учитывать, что в характеристиках приводят величину потолка давления, то есть максимальную, которая достигается в ресивере, а рабочее давление ниже потолка на 2 бар.

Так как основным параметром покрасочного компрессора является производительность, нужно учитывать, что различают производительность на входе и на выходе. Первую величину указывает производитель, а вторую придется вычислить самостоятельно либо узнать у продавца. Для того, чтобы узнать, какой производительностью должен обладать компрессор для покраски авто, нужно соотнести расход воздуха пневмоинструмента с тем же показателем самого устройства.

Для удобства расчета необходимой производительности компрессора далее приведены характеристики приборов, используемых при покраске машины:

• краскораспылители имеют давление в 3-4 бара, расход воздуха в 200-400 л/мин, коэффициент использования — 0,65 Ки;
• для шлифовальных машинок данные показатели составляют 6,2 бар, 350-450 л/мин и 0,65 Ки соответственно;
• для продувочных пистолетов 4-6 бар, 150-250 л/мин и 0,3 Ки.

Если характеристики оборудования и компрессора не соответствуют, это может привести к его перегреву, нестабильному давлению и низкому качеству покраски. Чтобы подобрать к устройству подходящее оборудование, достаточно ориентироваться по параметрам, а при трудностях обратиться на форум.

К тому же при выборе нужно учитывать, сколько составляет объем ресивера (желательно менее 50 л), электропитание (встречаются варианты 220В, 380В и смешанные).

Прежде чем покупать автомобильный воздушный компрессор, следует посмотреть его характеристики и фото в интернете. К тому же в сети представлено множество сайтов, занимающихся продажей такого оборудования. Большинство из них также содержит параметры, фото, а также описания представленных приборов. Там же можно посмотреть отзывы людей, уже купивших интересующий компрессор для автомобиля.

Также желательно посетить какой-либо форум — там тоже можно найти отзывы и фото. Помимо этого, форум может дать информацию об особенностях прибора и его использования, полученную пользователями в процессе эксплуатации. Также форум может помочь узнать места, где стоимость компрессоров меньше. Или, если форум содержит раздел «продажа», можно приобрести у какого-либо пользователя хороший подержанный прибор, который, естественно, стоит меньше, чем новый.

Виды пульверизаторов

В настоящий момент можно выделить несколько их типов:

1. Ручной — самое простое оборудование, его освоит любой человек без опыта проведения покрасочных работ. При неумелом обращении возможны недочеты в виде неровного наложения красителя и неравномерности окраски.
2. Пневматический — основан на воздействии сжатого воздуха. Подобное устройство применяют при работе на больших площадях, например, когда нужно обработать торговые залы супермаркетов, производственные цеха предприятий.
3. Вакуумный — внутри создается давление, которое на выходе гасится красителем. Данный безвоздушный способ экономит количество краски и позволяет обрабатывать значительные площади за короткое время.
4. Электрический — внутри краскопульта установлен электронасос, который рассеивает краску. Используются в быту при проведении косметических ремонтов помещений.
5. Комбинированные — одновременно работают системы вакуумной и пневматической окраски. Область применения: транспортная промышленность и мебельное производство.

Модельный ряд краскопультов огромен. При желании сделать краскопульт собственными руками, нужно сначала ознакомиться с работой каждого вида пульверизатора.

Виды краскопультов

Электрический компрессор своими руками.

Собираем компрессор для аэрографии

Можно изготовить и более производительный компрессор своими руками для покраски. Отличным вариантом для него станет рабочий мотор-компрессор от старого отечественного холодильника. Он выгодно отличается от современных и зарубежных моделей более высоким уровнем производительности и неприхотливостью в обслуживании.

Такой компрессор с питанием от электросети позволяет получить достаточно высокое давление, поэтому требует установки полноценного ресивера. Если нет желания или средств приобрести его, под эти нужды подойдет баллон от старого автомобильного или бытового огнетушителя.

Выбираем ресивер для аэрографии

Своими руками можно изготовить и платформу для крепления оборудования. Лучший вариант – рама, сваренная из стальных деталей, но вполне подойдет и простая плита из толстой фанеры.

Кроме того потребуется приобрести манометр и редуктор со штуцером для подключения манометра, обратным клапаном и двумя воздушными патрубками.

Чтобы изготовить такой компрессор нужно:

Снять агрегат со старого холодильника. Демонтаж производится вместе с реле, которое будет выполнять функции защиты и включения/выключения устройства

Медные патрубки необходимо срезать, соблюдая осторожность, чтобы стружка не попала внутрь.
Через заливную трубку слить масло с компрессора, замерить его объем. Тем же путем залить новую смазку, синтетическую или полусинтетическую

Заливную трубку заглушить (запаять или ввернуть винт с герметизирующей лентой).
Из огнетушителя выкрутить запорно-пусковое устройство и на его место установить редуктор.
Закрепить мотор-компрессор на раме или плите шпильками или винтами с гайками. Зафиксировать с помощью хомутов баллон ресивера.
Соединить выпускной патрубок компрессора с одним патрубком ресивера, ко второму шлангом подключить аэрограф. Установить манометр.
Подключить компрессор через реле к электрической сети, соблюдая схему, приведенную в паспорте реле.

По такому же принципу можно собрать и более мощные устройства, использовав для этого другие детали. Примером может служить компрессор на основе агрегатов автомобиля ЗИЛ с автоматической подкачкой шин.

Таким образом компрессор своими руками для покраски и аэрографии может стать хорошим подспорьем для мастера-любителя. Однако, для тех, кто занимается этим профессионально, лучшим выбором станут промышленные образцы.
