Конденсационный котел: тонкости установки и эксплуатации

Режимы работы конденсационного газового котла

Только специалисты смогут спроектировать системы отопления дома так, чтобы она работала наиболее эффективным образом. Прежде всего необходимо выбрать режим работы котла, от которого будут зависеть почти все параметры системы отопления.

Настенный газовый котел NAVIEN DELUXE PLUS

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью газовой горелки. Горелки у большинства современных газовых котлов конденсационного типа являются модулируемыми, т.е. с возможностью плавного изменения мощности котла в процессе работы. Горелки, как правило, имеют широкий диапазон модуляции тепловой мощности в пределах 20-100%. Это позволяет легко поддерживать в доме требуемую температуру и экономить дорогостоящее топливо.

Следует отметить, что модулируемые газовые горелки устанавливают и на многие модели обычных котлов.

Конвекционный газовый котел, как правило, работает в режиме 80/60 или 75/60. Где 75 — это температура теплоносителя на выходе из котла, равная 75°С, а 60 — температура теплоносителя 60°С, поступающего в котел после прохождения по всем радиаторам (так называемая обратка). Если температура обратки будет ниже, в котле начнет скапливаться конденсат, на который обычный котел совсем не рассчитан, т.к. точка росы (температура конденсации влаги) находится на уровне около 58°С.

Иное дело котел конденсационного типа. Наиболее эффективен он как раз при низкотемпературных режимах работы, т.к. конденсация в нем только приветствуется. В конденсационных котлах специально понижают температуру теплоносителя до режима 50/30 (выход — 50°С, обратка — 30°С). Именно в этом режиме происходит максимальное извлечение тепла из продуктов сгорания газа и тепла за счет конденсации водяных паров. И тут возникает вопрос, как спроектировать систему отопления, чтобы котел мог работать в режиме, близком к 50/30, а хозяева при этом получали столько тепла, сколько им надо.

Понятно, что при применении обычного котла лучше всего отапливать дом с помощью радиаторов. А вот для конденсационного котла многие предлагают использовать систему «водяной теплый пол». Именно с помощью водяных теплых полов можно заставить котел конденсационного типа использовать энергию от конденсации водяных паров весь отопительный период и обеспечить максимальную экономию газа.

Но если по каким-то причинам установить водяной теплый пол вы не сможете, конденсационный котел все же окажется неплохим решением для обустройства отопительной системы. Попробуем это доказать. На большей части территории страны и смежных государств в зимний период суровые холода держатся относительно недолго — до 10 дней. Да, в это время придется «гонять» ваш конденсационный котел в обычном высокотемпературном режиме, без конденсации, что вполне допустимо, т.к. КПД этого котла все равно будет на уровне 93-97%. Это больше, чем у лучших моделей традиционных котлов. Зато в остальное время зимы конденсационный котел сможет работать при меньшем температурном режиме и в режиме частичной конденсации.

Зависимость КПД котла от режима работы

Специалисты предлагают маленькие хитрости, позволяющие настроить режим работы конденсационного котла так, чтобы и КПД сохранить выше 100%, и на топливе сэкономить, и тепло в доме обеспечить. Например, изначально проектировать систему отопления не для оптимального режима 50/30, а для режима 60/40. Тогда расход газа будет немного больше, зато и в холода мерзнуть не придется.

Есть и другие варианты — к примеру, установить в доме дополнительные радиаторы, с увеличенной в 2,5-3 раза полезной площадью поверхности, рассчитанные на температуру теплоносителя не выше 50°C. Но в этом случае увеличатся капитальные затраты. Хотя эксплуатационные расходы на топливо снизятся. Что лучше — решать только вам.

Достоинства газовых котлов

Газовые котлы получили широкое распространение, поскольку практичны и удобны в использовании, отличаются умеренными ценами на оборудование и на процесс дальнейшей эксплуатации.

Автономность

Автономными или независимыми называют приборы, не требующие постоянного подключения к общим коммуникациям.

Если пробурить скважину и сделать объемный резервуар, то в плане водоснабжения дом будет считаться автономным, так как зависимости от централизованной подачи воды у него нет. Аналогичная система действует и для газового котла.

Если поблизости не проходит магистраль газопровода, а топить дровами и углем нет желания, то установка котла, работающего на природном или сжиженном газе, значительно упростит и удешевит процесс отопления дома.

Справка. Автономность достигается за счет того, что газ находится в баллонах. Следовательно, его можно транспортировать в любое место. Достаточно выделить небольшое пространство под баллоны, подсоединить их к системе.

Минус баллонов — их быстрое опустошение. В таком случае приобретается либо мобильный газгольдер, либо стационарный, который вмещает в себя гораздо большее количество газа и способен дольше обогревать дом.

Высокий КПД

Средний КПД у правильно работающего газового котла составляет более 90%. Все зависит от типа топлива, разновидности прибора, окружающей температуры и иных факторов.

У некоторых агрегатов КПД значительно выше — около 95%, у других — чуть ниже. Поэтому за усредненный показатель и принимается цифра в 90%.

Это значение в любом случае выше, чем у котлов на твердом топливе. От сгорания газа остается минимальное количество «отходов», но они передаются в атмосферу в качестве углерода.

А если прибавить к этому фактору низкую цену на топливо, то газовый котел становится экономически выгодным отопительным устройством.

Долгий срок работы

Срок эксплуатации котла зависит от нескольких факторов:

От цены.

Логично предположить, что дешевый агрегат вряд ли будет служить достаточно долго, ведь при его производстве сэкономлены деньги на оборудовании, на системах безопасности, на качестве материала. Средний срок службы недорогого котла составляет около 10—15 лет, в то время как качественный прибор способен проработать 20—25 лет.

От правильности эксплуатации.

Если в квартире или доме наблюдаются перебои с напряжением в электросети, то лучше приобрести источник бесперебойного питания системы on-line.

Он выпрямляет приходящий ток и не допускает скачков напряжения, моментально переключаясь на собственные ресурсы

Эта мера предосторожности позволит сохранить самую дорогостоящую часть котла — его электронику, цена которой может составлять от одной трети и до половины стоимости самого котла

От качества топлива.

На первый взгляд может показаться, что газ не разбавляют. На самом деле, как и дизель, и бензин, газ тоже может быть далеко не высшего качества. Поэтому стоит покупать его лишь у проверенных поставщиков.

Все эти меры позволят максимально продлить срок службы котла.

Компактность

Газовый котел не требует больших помещений для своего расположения. По размерам прибор может быть чуть больше стиральной машины. Это дает возможность пристроить агрегат практически в любое место: в ванную комнату, туалет, коридор, кладовую, бойлерную (при ее наличии). Даже маленькая квартира способна вместить газовый котел, который будет дополнительным источником ее отопления.

Отсутствие места для хранения можно назвать положительным моментом только в том случае, если жилое помещение подключено к системе магистрального газопровода.

​

Для полноценной работы такому котлу требуется лишь подсоединение к газовой трубе.

С другой стороны, автономные газовые устройства подразумевают необходимость организации места под баллоны или газгольдер.

Если владельцам квартиры это причиняет неудобства, то в частном доме можно найти место под прибор или создать его. В этом плане гораздо удобнее иметь стационарный газгольдер.

Он закапывается в землю и формально не требует какого-либо места в доме или на улице, а благодаря большому объему наполняется он раз в год. При умеренном потреблении газа и утепленном доме газгольдера хватит на длительный срок.

Простота эксплуатации

Взрослому человеку не составит труда разобраться в основных функциях котла, найти кнопки включения и выключения, а также вентиль для подачи газа. Система собрана таким образом, чтобы ее хозяевам было легко производить нужные манипуляции.

Правила монтажа конденсационного котла и частые ошибки при монтаже

Монтаж конденсационного котла необходимо выполнять с учётом следующих правил и требований:

рекомендуется выбирать хорошо вентилируемое помещение для установки котла, отвечающее всем требованиям пожарной безопасности: высота потолков не менее 2,2 м, объём помещения – от 7,5 м3, площадь вентиляционного окна 0,025 м2;
расположение котла должно быть строго вертикальным;
перед выполнением крепления, важно разметить место для установки, чтобы подвести необходимые коммуникации заранее и продумать этапы установки;
крепить котёл нужно на специальный каркас, который имеется в комплекте поставки (только для высшего класса оборудования), либо на монтажную планку;
дымоход должен быть изготовлен из термостойкого пластика или коррозионностойкой стали;
горизонтальная часть дымохода от котла должна идти с небольшим наклоном в сторону помещения;
организовать отвод конденсата можно следующими способами: в централизованную канализационную систему или в отдельную ёмкость с последующей утилизацией.

Подключение конденсационного котла без наличия опыта проведения подобных работ может привести к следующим ошибкам:

1. Отвод конденсата выполнен за пределы отапливаемого пространства. В холодный период года это может быть чревато образованием ледяной пробки в трубке, в результате чего возрастёт вероятность выхода из строя котла.
2. Отвод конденсата выполняется в непредназначенную для этих целей ёмкость или вовсе не организован. Это является большой ошибкой, так как в конденсате могут содержаться токсичные или едкие вещества, требующие специальной утилизации.
3. Конструкция касается нагреваемой частью легко воспламеняемых или горючих веществ, что приводит к нарушению правил противопожарной безопасности.
4. Подключение газа выполнено без применения специальных герметизирующих прокладок, не установлены газовые фильтры. Последствия могут быть следующими: утечка газа либо засорение горелки внутри камеры сгорания соответственно. Эксплуатация при таких ошибках запрещена, так как повышается уровень взрывоопасности в помещении.
5. Не соблюдён угол наклона котла, который указан в требованиях по установке производителем. Это приведёт к нарушению режимов конденсации и циркуляции, может вызвать повышенный расход газа или снижение мощности нагрева.
6. Установка газового счётчика, который не соответствует мощностным характеристикам котла. В таких случаях либо будет недостаточным поток газа, либо выйдет из строя сам счётчик с вероятностью утечек.

Лучшие напольные газовые котлы конденсационного типа

Для установки напольного газового котла требуется негорючая подставка. При выборе оборудования следует сосредоточиться на тепловой мощности и функциональных возможностях. Специалисты выделили несколько современных моделей.

Vaillant ecoCOMPACT VSC 306/4-5 150 30 кВт двухконтурный

Рейтинг: 4.9

Главным преимуществом серии котлов Vaillant ecoCOMPACT эксперты считают компактные размеры. Благодаря этому оборудование можно установить как в тесной котельной, так и на чердаке. Модель VSC 306/4-5 150 удачно совмещает скромные габаритные размеры с комплектацией. В едином корпусе расположен отопительный котел и водонагреватель емкостью 150 л. Тепловая мощность модели регулируется в диапазоне 5,8…30 кВт. Производитель оснастил свое изделие циркуляционным насосом, воздухоотводчиком и расширительным баком объемом 12 л. И первичный, и вторичный теплообменник сделаны из нержавеющей стали. Учитывая все эти особенности котла, сложно назвать его дорогим удовольствием.

Модель становится победителем нашего обзора, несмотря на небольшое число отзывов.

• высокая мощность;
• компактность;
• богатая комплектация;
• качественная сборка.

не обнаружено.

Viessmann Vitocrossal 300 CU3A038 19 кВт одноконтурный

Рейтинг: 4.8

Самым дорогостоящим напольным газовым котлом в нашем обзоре стал одноконтурный агрегат Viessmann Vitocrossal 300 CU3A038

Немецкий производитель пытается привлечь внимание к своему изделию высоким коэффициентом превращения энергии горения в тепло (98 %). Важными свойствами для потребителя будут экологичность, экономичность и тихая работа

Упрощает уход за оборудованием функция самоочистки теплообменника. Сэкономить в будущем пользователям предлагается за счет расширенного интервала сервисного обслуживание (3 года). Хоть модель уступает лидеру в максимальной мощности (19 кВт), зато температура теплоносителя может достигать 95ºС.

Возможно, доводы наших экспертов помогут потенциальным покупателям в нашей стране разглядеть все плюсы модели. Но пока реальных отзывов о котле на тематических форумах нет.

• высокий КПД;
• экономичность;
• тихая работа;
• самоочистка теплообменника.

высокая цена.

Fondital Giava KRB 12 11.6 кВт двухконтурный

Рейтинг: 4.8

Богатой комплектацией может похвастаться итальянский двухконтурный котел Fondital Giava KRB 12. Модель оснащена встроенным бойлером объемом 130 л, расширительным баком емкостью 10 л, циркуляционным насосом. Оборудование предназначено для работы с природным и сжиженным газом, максимальная тепловая мощность прибора составляет 11,6 кВт. Благодаря применению конденсационных технологий производителю удалось добиться минимального выброса в атмосферу вредных соединений и низкого потребления топлива. Напольный котел становится бронзовым призером нашего обзора.

К сильным сторонам агрегата пользователи относят многофункциональность, богатую комплектацию, экономичность. Сдерживающим фактором при покупке может стать скромная мощность.

• богатая комплектация;
• многофункциональность;
• экологичность;
• экономичность.

скромная мощность.

Buderus Logano plus GB102-16 17 кВт одноконтурный

Рейтинг: 4.7

Самой привлекательной ценой на фоне конкурентов обладает газовый котел Buderus Logano plus GB102-16. Модель одноконтурного типа создана на основе современных конденсационных технологий, благодаря которым оборудование демонстрирует высокую эффективность преобразования горения топлива в тепловую энергию

Эксперты обратили внимание на компактные размеры (930х394 мм) и легкость (52 кг) оборудования. Управляет котлом надежная автоматика ВС20, теплообменник сделан из особого алюминиевого сплава

Однако вместе с котлом не поставляются такие важные узлы, как насос, воздухоотводчик и расширительный бак. Модель останавливается в шаге от призового пьедестала.

Российским домовладельцам нравится демократичная цена котла, компактность и легкость. Минусом они считают бедную комплектацию.

• доступная цена;
• компактные размеры;
• легкость;
• высокая эффективность.

Vaillant ecoVIT VKK INT 186/5 17.2 кВт одноконтурный

Рейтинг: 4.6

Отличным вариантом модернизации старых систем отопления будет установка высокотехнологичного котла Vaillant ecoVIT VKK INT 186/5

Модель привлекла внимание экспертов стильным дизайном и эргономичной конструкцией. Благодаря высокому КПД производителю удалось снизить расход топлива

Тепловая мощность прибора регулируется в диапазоне 5…17,2 кВт, имеется возможность подключения внешнего управления. Из полезных функций следует отметить автодиагностику, защиту от замерзания и перегрева, автоподжиг, индикацию включения, дисплей. За безопасность отвечает газ-контроль.

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов.

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

1. Сверхвысокий КПД — 105,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность — 35 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
5. Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
6. Полнофункциональная защита.
7. Предварительная очистка конденсата.
8. Предварительная очистка питательной вода — встроенный фильтр.
9. Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

• работает только с низкотемпературными теплоносителями в системе «теплый пол»;
• высокая стоимость;
• реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

1. Сверхвысокий КПД — 103,0 %.
2. Площадь нагрева до 250 м2.
3. Теплопроизводительность — 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Высокий уровень автоматизации и контроля работоспособности узлов установки.
7. Цена: 63700 руб.

Недостатки котлоагрегата — высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению — 24 кВт.

Преимущества модификации:

1. Сверхвысокий КПД — 110,0 %.
2. Площадь нагрева до 192 м2.
3. Теплопроизводительность по отоплению — 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материалы, долговечность работы котла.
6. Высокий уровень автоматизации и контроля теплотехнических процессов.
7. Расширительный бак — 6л.
8. Цена: 89670 руб.

Недостатки конденсационного котла Bosch:

• недоступность для работы на сжиженном газе;
• высокая стоимость котла и ремонтных работ.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant — лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

1. Сверхвысокий КПД — 108,0 %.
2. Площадь нагрева до 200 м2.
3. Теплопроизводительность по отоплению — 20 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля работоспособности узлов установк
8. Расширительный бак — 10 л.
9. Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

1. Сверхвысокий КПД — 108,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность по отоплению — 35 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля процессов горения.
8. Цена: 105806 руб.

Недостатки котлоагрегата — высокая стоимость котла и ремонтных работ.

Рейтинг ТОП-5 энергонезависимых газовых котлов

Рассмотрим особенности некоторых моделей энергонезависимых агрегатов:

Лемакс Премиум-12,5

Энергонезависимый напольный котел отечественного производства. Мощность агрегата — 12,5 кВт, поэтому площадь помещения не должна превышать 125 кв. м.

Модель оснащена стальным теплообменником, защитой от перегрева и контроллером подачи газа.

Основные эксплуатационные характеристики:

• КПД — 90 %;
• максимальная температура отопительной воды — 90°;
• давление в контуре отопления (макс) — до 3 Бар;
• расход природного газа — 1,5 м3/час;
• размеры (Ш-В-Г) — 416x744x491 мм;
• масса — 55 кг.

Фирма Лемакс дает длительную гарантию на свои котлы — пользователь получает техническое сопровождение в течение 3 лет.

Лемакс Премиум-20

Еще один напольный энергонезависимый газовый котел, изготовленный в Таганроге.

Его мощность составляет 20 кВт, что оптимально для большинства частных двухэтажных домов. Максимальная площадь для этого агрегата — 200 кв. м.

Параметры котла:

• КПД — 90 %;
• максимальная температура отопительной воды — 90°;
• давление в контуре отопления (макс) — до 3 Бар;
• расход природного газа — 2,4 м3/час;
• размеры (Ш-В-Г) — 556x961x470 мм;
• масса — 78 кг.

Одноконтурная конструкция предназначена для подогрева теплоносителя, но при необходимости можно подключить внешний бойлер косвенного нагрева.

Лемакс Патриот-12,5

Энергонезависимая парапетная модель из Таганрога. Котел, обладающий специфическими возможностями.

Энергонезависимый агрегат, но камера сгорания закрытого типа. Мощность котла 12,5 кВт, подходящая для обогрева 125 кв. м.

Основные технические характеристики:

• КПД — 87 %;
• максимальная температура отопительной воды — 80°;
• давление в контуре отопления (макс) — до 2 Бар;
• расход природного газа — 0,75 м3/час;
• размеры (Ш-В-Г) — 595x740x360 мм;
• масса — 50 кг.

Основным достоинством парапетных котлов является низкий расход топлива — почти вдвое меньше по сравнению с обычными моделями.

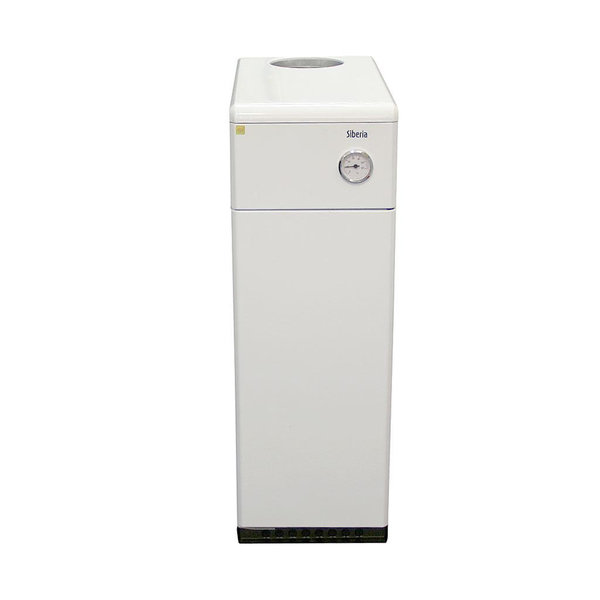

Siberia 11

Продукция ростовских изготовителей теплотехники. Агрегаты выпускаются в одно- и двухконтурном вариантах, что расширяет возможности выбора.

Мощность составляет 11,6 кВт, позволяя обогревать дом площадью до 125 кв. м.

Основные параметры:

• КПД — 90 %;
• максимальная температура отопительной воды — 90°;
• давление в контуре отопления (макс) — до Бар;
• расход природного газа — 1,18 м3/час;
• размеры (Ш-В-Г) — 280x850x560 мм;
• масса — 56 кг.

Ростовские агрегаты положительно оцениваются специалистами и рядовыми пользователями.

MORA-TOP SA 40 G

Чешский газовый энергонезависимый котел мощностью 35 кВт предназначен для использования в помещениях до 350 кв. м. Массивная конструкция оснащена чугунным теплообменником.

Параметры:

• КПД — 92 %;
• максимальная температура отопительной воды — 85°;
• давление в контуре отопления (макс) — до Бар;
• расход природного газа — 3,9 м3/час;
• размеры (Ш-В-Г) — 630x845x525 мм;
• масса — 151 кг.

Чугунный теплообменник имеет секционную конструкцию из 5 отделов. Имеются датчики давления и температуры.

Устройство основных узлов конденсационного котла

С конструкционной точки зрения конденсационный котел не сильно, но все же отличается от обычного газового. Его основными элементами являются:

• камера сгорания, оснащенная горелкой, системой подачи топлива и вентилятором для нагнетания воздуха;
• теплообменник № 1 (первичный теплообменник);
• камера доохлождения парогазовой смеси до температуры, максимально приближенной к 56-57°C;
• теплообменник № 2 (конденсационный теплообменник);
• резервуар для сбора конденсата;
• дымоход для отведения холодных дымовых газов;
• насос, обеспечивающий циркуляцию воды в системе.

1. Дымоход.2. Расширительный бак.

3. Теплообменные поверхности.4. Модулируемая горелка.

5. Вентилятор горелки.6. Насос.7. Панель управления.

В первичном теплообменнике, сопряженном с камерой сгорания, выделяющиеся газы охлаждаются до температуры, существенно превышающей точку росы (собственно, так и выглядят обычные конвекционные газовые котлы). Затем дымовая смесь принудительно направляется к конденсационному теплообменнику, где происходит ее доохлаждение до температуры ниже точки росы, т. е. ниже 56°C. При этом водяной пар конденсируется на стенках теплообменника, «отдавая последнее». Конденсат собирается в специальном резервуаре, откуда по отводящей трубе стекает в канализацию.

Вода, выполняющая роль теплоносителя, движется в направлении, противоположном движению парогазовой смеси. Холодная вода (обратная вода системы отопления) предварительно подогревается в конденсационном теплообменнике. Затем она поступает в первичный теплообменник, где нагревается до более высокой температуры, заданной пользователем.

Конденсат – увы, не чистая водичка, как полагают многие, а смесь разбавленных неорганических кислот. Концентрация кислот в конденсате невелика, но с учетом того, что температура в системе всегда повышенная, его можно считать агрессивной жидкостью. Именно поэтому при производстве подобных котлов (и в первую очередь конденсационных теплообменников) используют кислотостойкие материалы – нержавеющую сталь или силумин (алюминиево-кремниевый сплав). Теплообменник, как правило, делают литым, поскольку сварные швы являются уязвимым местом – именно там в первую очередь начинается процесс коррозионного разрушения материала.

Конденсироваться пар должен именно на конденсационном теплообменнике. Все, что прошло дальше, в дымоход, с одной стороны, потеряно для отопления, с другой – разрушающе действует на материал дымохода. Именно в силу последней причины дымоход изготавливают из кислотостойкой нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации незначительных количеств пара, все же попавших в дымоход, сливалась обратно, в котел

Следует принять во внимание, что дымовые газы, выходящие из конденсатника, сильно охлаждены, и все, что не сконденсировалось в котле, обязательно сконденсируется в дымоходе

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью горелки. Горелка у конденсационного котла может быть либо модулируемой, т.е. с возможностью плавного изменения мощности в процессе работы, либо немоделируемой – с фиксированной мощностью. В последнем случае котел подстраивается под требования хозяина путем изменения частоты включения горелки. На большинстве современных котлов, предназначенных для отопления частных домов, устанавливают модулируемые горелки.

Итак, вы, надеемся, получили общее представление о том, что такое конденсационный котел, как он устроен и по какому принципу работает. Однако, скорее всего, этих сведений будет недостаточно для того, чтобы понять, а стоит ли лично вам приобретать подобное оборудование. Чтобы помочь вам принять то или иное решение, расскажем обо всех достоинствах и недостатках, плюсах и минусах конденсационного котла, сравнив его с традиционным конвекционным.

Устройство котла

Конденсационный котел – что это такое в конструкционном плане?

Основной рабочий элемент – теплообменник из нержавейки в форме змеевика. Внутри спирали расположен нагревательный элемент (горелка). В змеевик поступает теплоноситель из обратки, разогревается от горелки.

Со стороны входного патрубка, где вода самая холодная (менее 59 градусов), на стенках камеры пар конденсируется. В конденсационных моделях камера сгорания закрытого типа, т.е. воздух для горения котел забирает с улицы, и продукты сгорания в котельную не просачиваются.

• циркуляционным насосом, принудительно перегоняющим теплоноситель (располагается на обратной трубе, оснащен фильтром);
• коаксиальным дымоходом (двойная труба, для подачи воздуха и отвода дыма одновременно), подсоединена в верхней части агрегата;
• вентилятором для принудительного нагнетания воздуха на горелку;
• конденсатоотводчиком.

В схему включены приборы защиты и контроля (виды автоматики для газовых котлов отопления ). Современные модели котлов допускают возможность дистанционного управления, начиная с пультов и заканчивая СМС.

Сравнение конденсационных котлов

Модели котлов находятся в одном ценовом сегменте.

Условия подбора:

• Мощность: 24-25 кВт
• КПД: более 100%
• Одноконтурный
• Цена: до 50000 рублей

Учитывая данные параметры, нашлось две модели,  полностью удовлетворяющие установленные параметры.

	Газовый котел Baxi Duo-tec Compact 1.24	Газовый котел Protherm Рысь К 25 MKO
Стоимость, сентябрь 2017	44590	49585
Максимальная тепловая мощность, кВт	24	25
Минимальная тепловая мощность, кВт	3.4*	6
КПД, %	105.7	108.5**
Материал теплообменника	нержавеющая сталь	алюминиево-кремниевый сплав
Расход природного газа	2.61 м³/час	3.2 м³/час

*По отзывам, в модели Baxi минимальная тепловая мощность занижена, на деле она составляет 4.7 кВт.

**Относительно модели Protherm, то в таблице указан показатель при режиме частотной нагрузки (примерно 30%) и температуре 40/30 °С. При работе в полном низкотемпературном режиме 50-30°С КПД составит 104%. Кроме всего прочего, уровень шума у турбины значительно выше, чем у Baxi.

Так как модель от Protherm совсем недавно на российском рынке, то отзывов совсем немного, но если учесть отзывы о конвекционных котлов этого же бренда, можно полагать, что качество на высоком уровне.

Когда приобретение конденсационного котла целесообразно?

Сегодня конденсационные котлы агрегируются и с системой подогрева пола, и с привычными радиаторами. Степень конденсации и температура теплоносителя в обратной линии – величины обратно пропорциональные. Устанавливая конденсационный котел с подогревом пола, можно рассчитывать на еще более эффективную эксплуатацию оборудования. Температура обратной воды будет заметно ниже показателя точки росы, что позитивно отражается на КПД отопителя.

Очевидно, что конденсационные котлы сегодня являются достойной альтернативной стандартной газогорелочной техники. Правильный расчет всех показателей и корректный подход к монтажу оборудования гарантирует высокий КПД системы и комфортные условия проживания в холодное время года.

Минусы поквартирного отопления

• Сложности по организации отвода дыма. Чтобы дым не выходил из каждой квартиры, нужно оборудовать единый дымоход.

• Опасность: в каждой квартире оборудование, работающее на газу. Газ – взрывоопасное топливо, но минус устраняется, когда используются котлы высокого качества.

• Ответственность за котел и периодичность его обслуживания (минимум раз в год) лежит полностью на собственнике. При ответственном, разумном собственнике минус также нивелируется.

• На первых и последних этажах бывают проблемы с тягой: на нижних этажах ее уровень слишком высок, на верхних – слишком низок.

• Не отапливаются подъезды, лестницы, чердаки, подвалы. От этого промерзает фундамент, из-за чего уменьшается срок эксплуатации здания.

• Жителям не из центральных квартир придется тратить больше тепла, т.к. подъезд рядом с ними холодный. В центральных квартирах небольшая часть тепла будет поступать от соседей.

• В не полностью заселенных домах от соседних неотапливаемых квартир первое время будет холодно.

Минусы есть, но они решаемы, особенно если собственники ответственно подходят к своему жилищу.
