Решение узлов в каркасном деревянном доме

Особенности конструкции каркасных объектов и выбор материала

Каркасный дом появился на наших просторах уже достаточно давно. Однако лишь в последнее время аналогичные постройки стали пользоваться такой известностью и популярностью, которой обладают сейчас. Факторов, способствующих этому процессу, существует много. Однако первостепенными из них являются относительно небольшая стоимость конструкции и быстрота ее монтажа.

Все элементы системы, начиная от стен и заканчивая крышей, могут быть выполнены своими руками с малейшим привлечением посторонней помощи. К тому же каркасный дом, возведенный самостоятельно, позволит существенно сэкономить материальные средства на услуги строителей, которые обходятся не слишком дешево. Схема аналогичной конструкции, на первый взгляд, довольно проста. Она состоит лишь из стен и крыши, как может показаться изначально. Однако это не так. Строительство такого объекта имеет свои тонкости и нюансы, не зная которых вряд ли удастся возвести качественный и прочный объект. В первую очередь это касается узлов и соединений, которыми в изобилии обладает подобная постройка.

Отдельно следует обратить внимание на основной материал, используемый для выполнения всех этапов работ. На сегодняшний день наиболее часто используемыми изделиями в подобном строительстве являются древесина и металлопрофиль

Именно эти материалы позволяют создать прочный и качественный объект, сделать это в кратчайшие сроки.

Металлическая конструкция, как правило, вяжется и скрепляется между собой с применением сварки, которая обеспечивает максимальную надежность и монолитность строения. Деревянное же основание фиксируется специальными крепежными элементами, гарантирующими неподвижность и прочность системы. В обоих случаях узлы каркасного дома требуют особого внимания, поскольку именно они принимают на себя всю нагрузку будущей постройки. Неравномерное же распределение нагрузки на стыки и соединения способно привести к нарушению баланса между опорными стойками и повлиять на общую прочность конструкции. Выражаются подобные проблемы, как правило, в виде деформации стен или общего перекоса здания. Поэтому контроль за выполнением узлов должен быть максимальным, что позволит не допустить перекосов и нарушений баланса здания.

Планирование проекта и этапы возведения каркасного дома

Преимуществ строительного процесса дома на каркасной основе много:

• небольшой вес элементов и узлов из дерева, что позволяет обойтись без аренды спецтехники;
• недорогой строительный процесс;
• высокая скорость возведения деревянного дома;
• малый вес дома позволяет построить его на фундаменте облегченного типа, что удешевляет проект и облегчает строительство жилья.

Выбирая тип фундамента, принимают во внимание полный вес дома с мебелью и коммуникациями и состав почвы. На глинистых грунтах рекомендуется обустраивать монолитное основание. При песчаной почве подойдет мелкозаглубленный ленточный или столбчатый фундамент

При этом любой тип фундамента необходимо гидроизолировать и обеспечить хороший дренаж по периметру дома, чтобы подпочвенные воды не проникали в деревянные конструкции дома

При песчаной почве подойдет мелкозаглубленный ленточный или столбчатый фундамент. При этом любой тип фундамента необходимо гидроизолировать и обеспечить хороший дренаж по периметру дома, чтобы подпочвенные воды не проникали в деревянные конструкции дома.

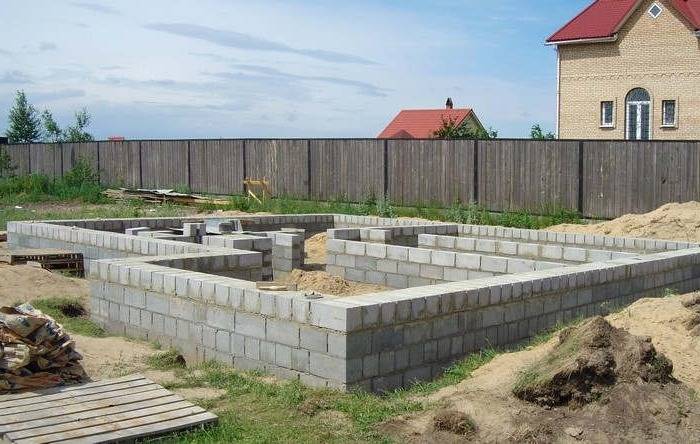

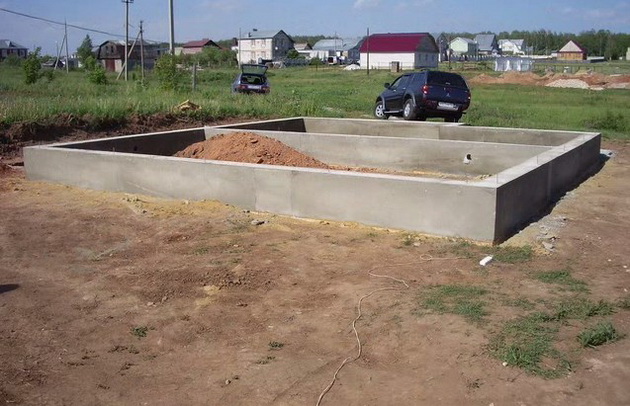

Фундамент каркасного дома

Строится каркасный дом на основе двух распространенных технологий:

1. Строительство из заводских блоков;
2. Самостоятельное строительство из закупленных стройматериалов.

Проект, эскиз или план каркасного здания, смета и учет непредвиденных расходов – обязательное условие успешного строительства. Проектирование учитывает параметры дома и фундамента, почвы и участка, кровли и перекрытий, свойства стройматериалов и требования к ним по влагозащищенности, теплоотдаче и шумоподавлению.

Застройщики часто выбирают типовой проект каркасного дома, который изначально предусматривает строительные, технологические и архитектурные нюансы.

При разработке индивидуального проекта лучше обратиться к профессионалам – слишком много можно допустить ошибок и оставить неучтенными «мелочи», влияющие на проживание в доме каркасного типа, на его качество и долговечность конструкции.

Очевидные преимущества каркасного дома таковы:

1. Низкая себестоимость строительства.
2. Ускоренный процесс возведения каркаса и его обшивки;
3. Экономичность строительства, не влияющая на качество и долговечность здания;
4. Деревянный каркас — это прокладывание коммуникаций между обшивкой, а значит – экономия внутреннего пространства;
5. Облегченный и недорогой фундамент;
6. Всесезонность строительства;
7. Возведение каркасного дома без использования спецтехники и дорогостоящего оборудования;
8. Высокая сейсмоустойчивость за счет упругости древесины;
9. Длительный срок службы – больше 80 лет.

Обвязка

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

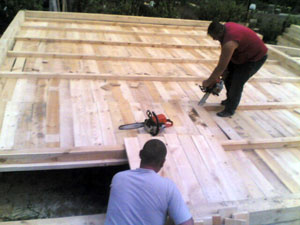

3. Устройство чернового пола

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

• Методом вырубки
• Перфорированными кронштейнами
• Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

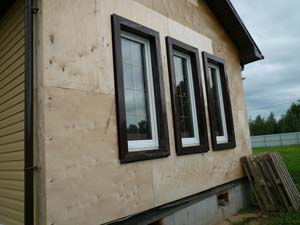

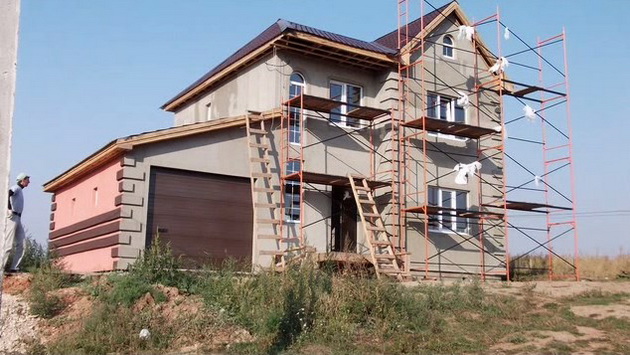

6. Внешняя отделка

• Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
• Обрешетка обрабатывается антисептиком и огнеупорным составом
• Далее идет монтаж отделочного материала по определенной технологии

Поверх крепят пароизоляционную  пленку.

8. Внутренняя отделка

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

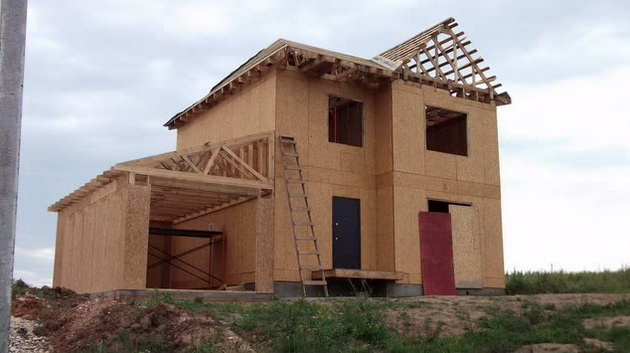

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

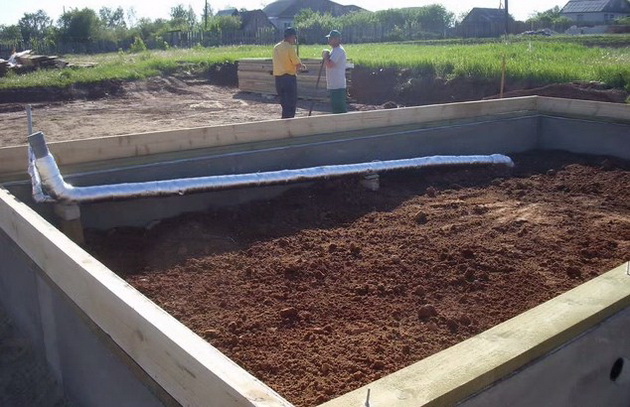

Нижняя обвязка и пол

Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.

Инструкция по устройству лежня включает следующие этапы:

• После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
• Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
• Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
• Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
• Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.

Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».

Ставим обвязку и лаги

Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.

Утепление и настил пола

Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:

• Насыпные. Это может быть керамзит, вермикулит или граншлак.
• Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
• Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
• Жидкие. Специальные составы – полиуретаны или эковата.

А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.

Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.

Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида

Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие

Советы и рекомендации по отделке каркасных стен

Чтобы выполнить отделочные работы максимально грамотно, качественно и сравнительно быстро, нужно соблюдать технологию и прислушаться к следующим советам:

• Не рекомендуется начинать облицовочные работы сразу во всех помещениях. Ведь все должно делаться поэтапно;
• Приступать к внутренней отделке необходимо с самой дальней комнаты;
• Прежде чем начинать отделку, сначала проводят все нужные коммуникации, а не наоборот;
• Всю работу по облицовке производят начиная от потолка и заканчивая полом;
• Всю площадь, которая не задействована в монтажных работах, накрывают твердым материалом для защиты от лишних загрязнений.

Приступать к внутренней отделке необходимо с самой дальней комнаты.

Конечно, при возведении каркасных стен и их внутренней и внешней отделке возникает масса сложностей. Но если прислушиваться к советам специалиста, внимательно изучить технологию и проанализировать ситуацию, каждый хозяин сможет справиться с данной работой.

Работы по внутренней изоляции и обшивке стен

Схема внутренней изоляции каркасного дома. минеральной ватой

К внутренним изоляционным работам можно приступать в любое время: после установки дверей и окон, завершения монтажа крыши и работ, связанных с устройством систем канализации, водоснабжения, электрической части и вентиляции.

Внутренние изоляционные работы проводятся с целью обеспечения шумоизоляции. Типы используемых изоляционных материалов включают в себя пенополистирол, стекловолоконные плиты (необлицованные и облицованные), эковату, распыляемую пену, минвату.

Как правило, внутренняя выполняется из гипсокартона. Данный материал не только прекрасно подходит в качестве основы для отделки помещения изнутри, но и обеспечивает дополнительную противопожарную безопасность и изоляцию.

Схема обшивки стен каркасного дома под сайдинг.

В комплекте с гипсокартоном нужно купить шовный герметик и ленту для швов. Как правило, для отделки стен используются листы гипсокартона шириной 125 мм. Листы обшивки крепят к вертикальным брускам обвязки при помощи саморезов или гвоздей от потолка и дальше вниз по стене. Гипсокартон тоже лучше всего располагать в шахматном порядке.

После завершения монтажа обшивочных листов швы следует проклеить армирующей лентой и заделать шовным герметиком. После того как швы высохнут, поверхность гипсокартона можно офактурить при помощи шовного герметика. Для его нанесения используется нож для гипсокартона или обычный малярный валик.

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

1. Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
2. Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.
Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

1. Устанавливают по периметру дома лобовую доску 50х200 мм.
2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
4. Размечают места крепления стропильных ног.
5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
6. Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
7. Прикручивают к низу стропил карнизные планки.
8. Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
9. Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
3. Устанавливают коньковые элементы и ветровые планки.

Укрепление каркаса

Укрепление каркаса постоянными укосами

Для придачи каркасу пространственной жесткости, устойчивости к ветровым и другим нагрузкам, его необходимо укрепить диагональными связями – укосами (иногда их называют раскосами). Советую их делать обязательно. На данном этапе нужно обязательно проверить все диагонали и вертикали, чтобы вовремя ликвидировать возможные искривления каркаса. Каркас окончательно выставляется с помощью отвеса и уровня. Затем каждая стойка закрепляется 4 укосинами (2 снизу и 2 сверху). Временные укосы демонтируются.

Крепление постоянных укосин

Если укосы у Вас имеют сечение меньше, чем основные стойки, то крепить их лучше ближе к внутренней обшивке каркаса. Тогда между укосиной и внешней обшивкой еще поместится утеплитель.

Крепление укосин ближе к внутренней обшивке каркаса

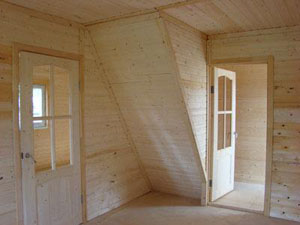

Варианты отделки каркасных стен внутри

Каркасные стены могут облицовываться по-разному не только снаружи, но и внутри. Приведем примеры отделки:

• Можно отделать дом снаружи с помощью гипсокартона. Он позволяет скрыть неровность стен и все коммуникации, которые есть в доме. Помимо этого, он очень прост в монтаже;

• Плиты ОСБ – микс тканевого волокна и стружки дерева. Они склеены между собой специальным клеем на основе смолы. Данный материал стойко держит удары и устойчив к воздействию влаги;

• Панели из дерева – недорогой отделочный материал. Он прочен, надежен и прост в монтаже. Его цена не слишком высокая, а декоративные свойства – наоборот;

• Обои — можно выбрать наиболее подходящий вид обоев и их расцветку. Но они сильно подвержены воздействию влаги, тепла и прямых солнечных лучей;

• Декоративная штукатурка – легко скрывает все неровности черновой отделки. Ее весьма просто монтировать. К тому же штукатурка не впитывает посторонние запахи и устойчива к воде. Обычно ее используют для отделки кухни;

• Кафельная плитка применяется для отделки кухонь и санузлов. Она прочна и выдерживает большие нагрузки. Но пол для ее укладки и стены должны быть идеально ровными, чтобы положить керамику ровно;

• Вагонка из дерева – применяется не только снаружи, но и внутри. Она экологична, долговечна и не требует особого монтажа. Вагонка очень хорошо скрывает посторонние звуки и сохраняет тепло. Спустя определенное время ее нужно обрабатывать особым раствором и она очень дорогая;

• Пластиковые плиты идеально подойдут для облицовки ванной и туалета. Ведь они хорошо переносят излишнюю влагу и пар. Такая отделка недорогая и не требует особого ухода.

На самом деле все виды облицовки могут использоваться в одном каркасном доме. Ведь для каждой комнаты подойдет свой вид отделки.

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями. В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки. Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Металлическая пластина применяется как для стен так и для потолка

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

Одинарный каркас уже в прошлом?

Логичный вопрос, раз многослойные конструкции предоставляют потребителю столько преимуществ. Тем не менее, в обозримом будущем отказываться от проверенных веками традиционных одинарных систем вряд ли стоит. Дело в том, что каркасные технологии имеют солидный арсенал правильных решений. Каждое из них должно выбираться на основе анализа многих факторов: требований к комфорту, допустимых объемов начальных вложений или сроков окупаемости и т.д.

Например, если дом возводится в регионе с мягким климатом или вас не пугают его энергетические потери на уровне 60–100 кВт/м2, компенсируемые типовым автономным отоплением, то с различными объемными каркасами связываться выйдет себе дороже. С другой стороны, стандарты теплоэффективности ограждающих конструкций постепенно ужесточаются. Их пересмотр осуществляется в среднем каждые 5 лет. Поэтому, если хотите идти в ногу со временем или «вообще не платить» за отопление, то технология каркасного дома ДОК, 3-D и т.п. – ваше все.

Однако, выбирая подобные нестандартные решения, следует учитывать, что:

• их реализация потребует несколько больших трудозатрат и безупречной сборки конструкций;
• вложения в материалы окажутся уже гораздо более значительными. Например, сборка двойного объемного каркаса потребует в два раза больше доски и утеплителя. А ведь они являются основными пунктами в расходах на закупки стройматериалов для возведения любого каркасника;
• получить действительно энергоэффективный или пассивный каркасный дом, возможно, но только при комплексном подходе к вопросу его возведения. Толстые многослойные стены и перекрытия должны дополняться самыми современными оконными и вентиляционными системам, а общая архитектурная компоновка должна быть выполнена профессиональным разработчиком.

Указанные факторы отражаются на окупаемости дополнительных вложений в строительство, которая вполне может растянуться на 10-20 лет. Об этом не стоит забывать, решая, какой тип каркаса выбрать для строительства своего дома.

Выбор подходящего места будущего дома

В процессе выбора места для дома необходимо придерживаться определенных норм и рекомендаций.

Обязательно надо соблюдать:

• Санитарные нормы. Они содержат информацию о том, каким должно быть расстояние от здания до линий электропередач, хозяйственных сооружений, деревьев и др.
• Противопожарные нормы. При их создании учитываются факторы пожарной опасности. К примеру, минимальное расстояние между зданиями из различных горючих материалов, включая дерево, должно составлять 12 метров. А вот при использовании негорючих материалов этот показатель уже равен 6 м.



Существуют также определенные рекомендации, соблюдение которых зависит от владельцев дома:

• Анализ преобладающих ветровых потоков. Нежелательно монтировать дополнительные двери и окна с подветренной части здания.
• Вид из окон. В идеале из окон должен открываться красивый вид на сад, а не на двор или хозяйственные сооружения.
• Стороны горизонта. Расположение окон с восточной либо южной стороны – гарантия хорошего естественного освещения.
• Расстояние до дороги. От этого выбора зависит уровень шумов и длина подъездного пути.

Помочь в выборе оптимального места на участке могут специалисты проектной организации.

Узлы стропильной системы

Конструкция крыши состоит из множества элементов и соединительных узлов, среди которых:

• фиксация стропил на коньковый прогон;
• крепления стропил на бруски или доски верхней обвязки;
• стыковка ригеля и стропильных ног;
• соединение контробрешетки со стропилами;
• стык обрешетки и контробрешетки.

Перечисленные крепления выполняют с помощью гвоздей, пластин и уголков из металла.

Для фиксации несущих элементов берут усиленные уголки, изготовленные из закаленной стали. Толщина металла – 3-4 мм.

Конструкция и узлы стропильной системы отображены на фото ниже.

Прочность соединения зависит от качества используемых крепежей и самих конструктивных элементов из дерева. Пиломатериал должен быть хорошо просушен. Влажная древесина дает сильную усадку – существует риск «разрыва» узлов и соединений.

Соединения бруса обвязки

Брус скрепляется по длине и углам в соответствии с технологией. Ее соблюдение гарантирует надёжность и долгий срок службы обвязки.

Способы крепления обвязки из бруса:

• «Коренной шип» используется для соединения по углам;
• «В лапу» брус скрепляется по длине;
• «В полдерева» производится фиксация углов;
• «Встык» — аналогично с предыдущим.

Выпилы для крепления бруса выполняются различными способами. Можно применять ножовку по дереву, плотницкий топор, бензопилу.

Работы выполняются следующим образом:

• Наносится разметка по горизонтали и вертикали в соответствии с необходимыми размерами вырубки. Ширина горизонтального выпила должна быть равна его стороне. Глубина составляет половину вертикальной части бруса. К примеру, если сторона бруса равна ста миллиметрам, значит требуется выполнить выпил на 100 миллиметров по горизонтали и 50 по вертикали;
• Выпиливание начинаются по вертикальной разметке с двух стороны. В конечном итоге получится выпил, имеющий ровные плоскости и позволяющий качественно соединить брус.

Устройство верхней обвязки каркасного дома

Верхняя обвязка производится из досок, ширина которых не должна быть меньше 100 мм. В качестве материала можно применить нестроганные доски. Обвязка служит для равномерного распределения веса кровли и любого количества снега, который передается стропилами на стены. Для облегчения работы нижняя и верхняя обвязки производятся из одинакового материала с аналогичным сечением.

Лучше всего, когда обвязки идентичны друг другуИсточник m.2gis.ru

Если будущее здание имеет несколько этажей, то необходимо делать два ряда обвязки наверху. Она нужна только снаружи, но, чтобы избежать разницы по высоте, производится также и внутри, хотя и не такую прочную. Сращивать обвязку нужно прямо над стойкой. Крепятся друг с другом оба слоя приблизительно через 20 см, больше промежуток делать не следует.

В качестве итога

Любое строительство немыслимо без создания проектной документации, куда входят чертежи здания, планы, перечень деталей, смета

Важно понимать, что собирать упомянутую документацию придётся всегда, за исключением случаев, когда строительство осуществляется на территории садоводства или дачного участка. Иначе разрешение на строительство не выдадут, а дом будет считаться незаконной постройкой

В результате этого власти могут его снести.

Разработку чертежей лучше всего поручить либо специализированным инженерным конторам, либо частникам, если они обладают необходимой квалификацией. Первый вариант предпочтительнее, так как фирма даёт гарантии на работу, а в большинстве случаев предлагает дополнительные услуги по согласованию проекта.

Если же стройка будет происходить на даче, то чертежи можно составить самостоятельно. Для этого лучше использовать специальные программы для ПК, которые упрощают работу, не требуют навыков профессионального инженера. Главное – аккуратность и внимательность.
