Делаем котел для бани на дровах своими руками

Виды банных котлов для нагрева воды

Котел для бани часто путают с печью, особенно рассматривая самые простые агрегаты, энергоносителем в которых является специальное твердое топливо, или, чаще — дрова. На самом деле котел имеет более сложное устройство, и представляет собой оборудование, которое состоит из печи, бака для нагрева воды, теплообменника, дымохода.

Теплообменник — змеевик, состоящий из конструкции труб: «две в одной», радиаторной решетки. В основной трубе — теплоноситель для отопления. В ней также расположена вторая труба для подачи горячей воды. Для максимальной теплоотдачи вода в них циркулирует в разных направлениях.

Оборудование для подогрева воды может быть встроенным, или выносным. Часто бак размещают в парилке, в предбаннике, или в обмывочной. Обкладывают камнем или кирпичом для лучшего удержания тепла. В первую очередь, выбор агрегата зависит от того, какой энергоноситель будет использован: электричество, газ, дрова, или специальное твердое топливо.

Электрокотлы для бань

Электрический котел сегодня используется практически в каждой квартире, поскольку по принципу работы он представляет собой обычный бойлер. Если рассматривать такое оборудование, как вариант подогрева теплоносителя для отопления — электрокотел неэкономичен.

При этом, само оборудование и его монтаж стоят недорого. Электрические котлы для бани практически не используются, поскольку имеют существенные недостатки:

• большое потребление электроэнергии;
• необходимость в трёхфазной сети с высокой мощностью.

Но применение электрических котлов имеет и положительные моменты: экологичность, чистота в помещении, компактность, работа в автоматическом режиме. Поэтому, в небольшой баньке часто устанавливают бойлер, или маленький одноконтурный котел — для подогрева воды в обмывочной.

Электрический котел устанавливают, когда баня находится в подвальном помещении, или гараже частного дома. В случае установки такого оборудования следует учитывать, что камни для создания пара также могут нагреваться от электричества.

Газовые котлы для бани

Самые выгодные и эффективные в использовании газовые агрегаты: компактные, простые и недорогие в эксплуатации, многофункциональные. Нет необходимости постоянно приобретать топливо. Используются для отопления предбанников и обмывочных, нагрева горячей воды.

В процессе топки газовое обогревающее оборудование не выделяет ни гари, ни запаха. Так как газовые устройства взрывоопасны, изготавливать их своими руками не рекомендуется. Существуют специализированные газовые банные котлы, которые предназначены только для нагрева камней, парной, небольшого предбанника.

Для крупных банных комплексов, или одновременного отопления жилых помещений и пристроек используются газовые котлы для дома:

• Одноконтурные — для обогрева небольшой баньки, подогрев воды в обмывочной.
• Двухконтурные — отапливают предбанник, нагревают воду. Если баня пристроена к дому, то оборудование можно использовать и для его индивидуального отопления.
• Трехконтурные — для обогрева полов помещения, и когда при бане оборудован небольшой бассейн.

Давление газа — важный критерий при выборе котла для бани

Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более — из баллона, необходимо следить за давлением. При покупке котла давление в сети — является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя — не безопасно для эксплуатации устройства.

Твердотопливные котлы для бань

Твердотопливные агрегаты длительное время хранят тепло, не требуют дополнительного подключения к источнику питания. Но их эксплуатация дорого обходится, поэтому они используются только для подогрева воды в обмывочной, и, реже — для обогрева небольшого предбанника.

Для этого вида котлов необходим уголь определенной фракции и влажности, поскольку дров для подогрева воды понадобится слишком много. Из-за угля в помещении будет присутствовать специфическая пыль, от которой сложно избавиться. Кроме того данное оборудование не может работать в автоматическом режиме. И самый неприятный момент — понадобится регулярная чистка котла.

Принцип работы твердотопливной печи для бани с выносной топкой подробно описан в нашей статье.

Чаще всего для маленьких бань используют простые дровяные котлы, которые также относятся к твердотопливным. Такое оборудование обычно устанавливается вместе с печью, при возведении бани. В отличие от других типов эноргоносителя — можно сделать дровяную печь и котел для бани своими руками, но для этого понадобится определенный опыт в строительстве.

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

• болгаркой с дисками по металлу;
• сварочным аппаратом с электродами;
• набором измерительных инструментов;
• листами металла;
• металлическими уголками;
• дверцами для топочной камеры, поддувала;
• арматурой для изготовления колосника;
• трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

1. Раскалить металлические детали.
2. Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

1. Вырезать металлические листы для создания корпуса.
2. Отдельно сварить две части ящика.
3. Между частями закрепить арматуру.
4. Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
5. Сделать на отверстиях дырки.
6. В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

1. Поставить трубку в вертикальном положении. Разрезать ее на две части.
2. Закрепить на поверхности нижней части арматуру чтобы получился колосник.
3. Сварить две части трубы вместе.
4. Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
5. Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

1. Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
2. Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
3. Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

1. Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
2. Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

1. Выбирать расположение так, чтобы печка находилась в отдалении от стен.
2. Для фундамента нужно сделать кладку из огнеупорных кирпичей.
3. Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
4. Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
5. Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

Лучшие российские котлы для бани на дровах с баком

Российские модели котлов на дровах, признаны во всем мире, как качественное и надежное оборудование без особых излишеств и чрезмерной автоматизации процессов горения.

Тамань 10 ТБ

Одна из лучших моделей отечественного производителя «Теплодар», который при проектировании изделия большое внимание уделил вопросу температуры выходящих дымовых газов, сведя ее к минимуму и тем самым обеспечив в парной комфортную атмосферу

Тамань 10 ТБ

Технические характеристики:

• Габариты – 702х331х850мм.
• Вес – 46 кг.
• Материал – конструкционная сталь.
• Вид каменки – открытая.
• Диаметр дымохода – 115 мм.
• Объем парной – до 10 куб.

Главное преимущество модели – стенки топки изготовлены из конструкционной стали толщиной до 4 мм, что обеспечивает длительный срок службы изделия. Также стоит отметить невысокую стоимость прибора – в среднем покупка обойдется в 12000 рублей.

Ермак 12

Компактная модель для обустройства небольшой бани с объемом парной до 14 кв. метров. Топка изготовлена из стали толщиной 6 мм. Корпус и система газоходов – из стали толщиной 4 мм, в местах с наибольшей термической нагрузкой – футерованная сталь до 6 мм.

Ермак 12

Особенности конструкции:

• Глубина топки – до 500 мм.
• Расположение дымохода – центральное.
• Мощность – 12 кВт.

Средняя стоимость такой печи – 11900 рублей.

Варвара Поленица

Печь для бани от тверского производителя, который предлагает свои покупателям экономные и простые в эксплуатации конструкции. Удобный вариант для той бани, которая не подключена к водопроводу. Бак для воды навешивается в специальный карман на боковой стенке печи, нагрев осуществляется за счет передачи тепла от стенки конструкции. Главный плюс – бак съемный, его легко снимать и мыть.

Варвара Поленица

Технические характеристики прибора:

• Мощность – 18 кВт.
• Емкость камеры сгорания – 0, 075 м. куб.
• Топливо – дрова.
• Габариты – 860х450х720 мм.
• Масса – 120 кг.
• Внутренний объем дымохода – 110мм.
• Объем парилки – 24 куб. метра.
• Емкость навесного бака – 50 литров.

Среди преимуществ данной модели стоит выделить такие моменты, как простота в установке и обслуживании, нет потребности в наличии водопровода, бак для воды выполнен из пищевой стали, быстрый нагрев воды, равномерное нагревание камней.

Ну и, конечно, не стоит забывать о таком главном плюсе – это доступная стоимость – средняя цена изделия составит 18000 рублей.

Вулкан Эльбрус 26 Стандарт

Компактная печь на дровах, в которой предусмотрен бак для воды, стальная турбо-топка, оптимизирующая процесс горения до полного сжигания топлива с максимальным выделением тепла.

Вулкан Эльбрус 26 Стандарт

Технические характеристики:

• Габариты – 720х500х800 мм.
• Объем парилки – до 26 куб.м.
• Объем бака – 35 литров.
• Диаметр дымохода — 110 мм.
• Материал топки – сталь.
• Вес – 90 кг.
• Толщина металла – 10мм.

Среди преимуществ данной модели выделим следующее: наличие зеркальной металлической дверцы, удобное прочистное отверстие, оснащение дополнительными ребрами жесткости, тройной защитой от инфракрасного излучения.

Средняя стоимость прибора составит 24000 рублей.

ВИДЕО: 10 секретов банной печи

Какие материалы и инструменты потребуются для изготовления котла

В селах обычно возникают проблемы с электричеством. По этой причине в таких условиях очень важным является еще один параметр, который имеет газовый котел Лемакс то, что он зависит от электроэнергии. Большая часть тепловых генераторов производства иностранных компаний вообще не может работать без «подпитки» электричеством, что совсем не удивительно – с такими проблемами жители не сталкиваются. Но, во всяком случае, сделать так, чтобы котел не зависел от электросети, представляется возможным. (См. также: Котел в печь своими руками )

Первым методом является то, что можно полностью исключить всю автоматику (это является типичным для всех отечественных моделей). Котлом сможет поддерживаться не только заданная температура теплоносителей, но также он будет ориентироваться на то, какая температура воздуха в помещении. Вторым и более прогрессивным способом является использование генераторов, которые самостоятельно при помощи тепла вырабатывают электричество, которое требуется для работы автоматики. Такими котлами можно пользоваться с выносными комнатными термостатами.

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
3. Из кустка материала вырезается металлическая крышка для печки.
4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
5. В нижней части трубы формируется отверстие.
6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
8. В предварительно проделанное отверстие вставляется труба дымохода.
9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Прокладка трубопроводов от дома к бане

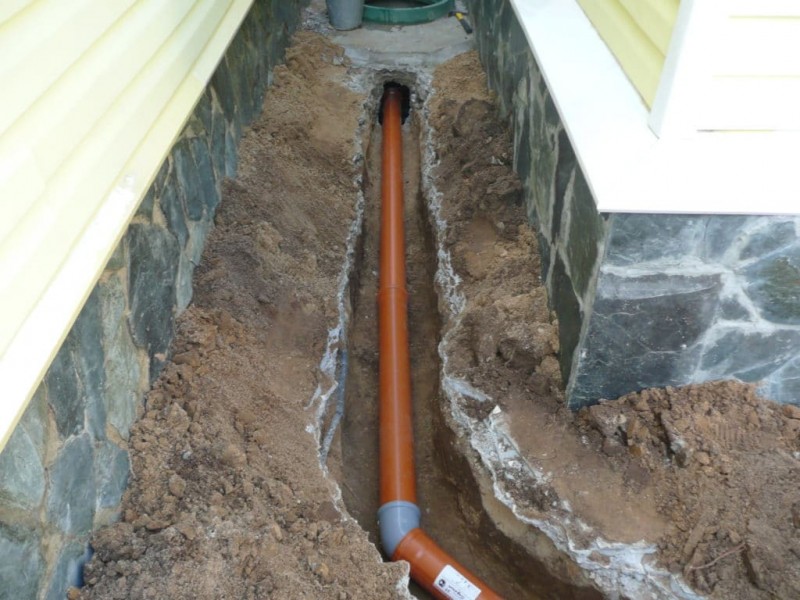

Трубопровод от дома к бане

Прокладка магистралей отопления к бане осуществляется двумя способами:

• Наружным (открытым);
• Подземным (скрытым).

Наружную прокладку применяют при незначительном расстоянии до бани – в этом случае не требуется сооружения многочисленных опор, являющихся лишними элементами на участке. При наружной прокладке трубопроводы утепляют и прокладывают с соблюдением уклона для освобождения от воды.

Основной способ прокладки трубопроводов отопления – подземный. Выбор материала осуществляется с условием особых условий эксплуатации – недоступности и отсутствии соединений (скрытых). Лучший выбор – полимерные трубопроводы. Трубы из полиэтилена (сшитого), металлопластика, полипропилена укладывают на песчаную подушку в отрытую траншею, затем закапывают.

Глубина траншеи – точка закладки труб – должна быть ниже точки промерзания грунта для конкретного региона.

Как правильно поставить печь в бане: правила для электропечей

Ничего сложного в таком монтаже печи для бани нет, потому что электрокаменки наименее требовательны к расположению, но и у них есть свои особенности.

Так как мы имеем здесь дело с электричеством, нужно грамотное заземление. Помимо этого электропечи могут предъявлять особые требования к сечениям и материалу проводов, а также к количеству фаз. Рекомендуем прочесть эту статью, где обо всем этом рассказывается весьма подробно.

В общем, справиться с установкой банной печи своими руками – задача вполне посильная, если действовать согласно паспорту агрегата и советам профессионалов.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Виды теплообменников

Теплообменники

Теплообменник – устройство, служащее для нагревания воды. Чем эффективнее оно работает (чем больше КПД), тем лучше обогревает отопительная печь, тем выше может быть температура в помещениях. Коэффициент теплоотдачи зависит от материала изготовления и общей площади.

Пример медного теплообменника

Лучше всего делать теплообменники из меди, но этот вариант имеет три существенных недостатка:

• высокая стоимость меди. Для теплообменника нужно большое количество толстостенных медных труб, по существующим сегодня ценам стоимость такого материала может равняться стоимости всего котла;

• сложность изготовления. Сваривать медь можно только в среде инертных газов, сделать это в бытовых условиях невозможно. Еще один способ изготовления медного теплообменника – паяние. К сожалению, такие соединения не отличаются удовлетворительными показателями прочности, особенно в условиях высоких температур;

  Сварка (пайка) меди

• медь под воздействием открытого пламени быстро окисляется, становится непрочной и прогорает.

Теплообменник из медных труб

Для теплообменников в твердотопливных котлах оптимально использовать материалы из углеродистой листовой стали обыкновенного качества толщиной не менее одного миллиметра.

Толстостенные трубы

Важный фактор эффективности работы котла – площадь теплообменника. Здесь есть два варианта решения проблемы.

Трубчатый теплообменник

Цены на теплообменники

теплообменник

Первый. Увеличить внутреннюю площадь топки и за счет этого размеры теплообменника. Вариант хороший, но трудновыполнимый. Большая топка не всегда уместна в банной печи, увеличение ее габаритов вызывает значительные сложности во время изготовления, перерасход материалов и т. д.

Второй. Увеличить площадь теплообменника. Теплообменники могут иметь вид емкостей с плоскими стенками или быть трубчатыми. Второй вариант значительно увеличивает эффективную площадь теплообмена, вода нагревается быстрее, КПД заметно повышается.

Теплообменник – фото

Лучшие чугунные дровяные печи для бани

В этих печах чугун используется не только для элементов топки, но и для изготовления корпуса печи. Гораздо массивнее стальных каменок. Отлично долго держат тепло, но медленнее прогревают помещения, образуют мягкий пар.

1

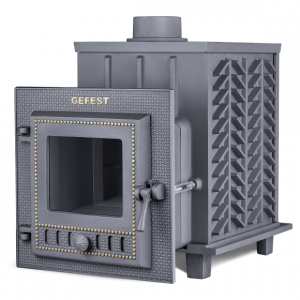

Дровяная банная печь Гефест ЗК 18 (М)

Изготовлена из чугуна СЧ 20 с добавлением хрома. В линейке Гефест модификация ЗК обладает более мощным парообразованием и создает идеальный режим русской бани. Усиленная закрытая каменка на 18 м3 снабжена углублением внутрь топки (сюда размещается дополнительный заклад для пара), а соприкасающаяся с пламенем нижняя часть еще и теплосъемными шипами (направлены вглубь). В итоге площадь нагрева увеличивается в разы, ускоряется теплопередача.

Особенности:

• наличие двух камер горения, причем каменка – это второй свод топки;
• пламеразделитель нижней топки для направления потока огня к тыльной стене с последующей подачей в дымоход;
• воздушник под камерой для поступления дополнительного кислорода, минуя камеру сгорания;
• два типа дверок – со стеклом и сплошная чугунная.

Печи Гефест ЗК работают исключительно в облицовке (входят в комплектацию). Поставляются варианты «Оптима» или «Президент».

2

Дровяная банная печь Ермак 16 Сетка-Премиум (Чугун)

Долговечная модульная чугунно-стальная печь. Надежная топка выполнена из литого чугуна с содержанием графита, а каменка и сложные дымоходы из конструкционной углеродистой стали. Емкая открытая сетчатая каменка (она же корпус) формирует режим сухой парной. Любители русской бани могут оснастить печь закрытой каменкой и получить мягкий, влажный пар.

Производитель предлагает до 7 модулей на одну печь. Отопительную систему можно дооснастить парообразователем, выносным баком, конвектором, теплообменником.

3

Дровяная банная печь Ермак 16 Премиум (Чугун)

Еще одна модульная чугунно-стальная печь в линейке Ермак 16. Многие параметры Премиум и Сетки-премиум схожи: та же вариативность опций, мультирежимная работа, объемная топка с разделением огня на 4 потока.

Основное отличие модели в объеме каменки. Здесь он «всего» 40 кг (у сетки 150-200 кг), однако опции позволяют докупить сетку-каменку и увеличить емкость аккумулятора тепла. Другая особенность этой модели заключается в более быстром прогреве помещений, чему способствует внешний кожух-конвектор по корпусу печи.

Видео: Как выбрать хорошую печь для бани на дровах

Как сделать котёл для бани

Изготовление котла в баню своими руками из трубы пошагово выполняется в несколько этапов:

1. Создаётся чертёж конструкции на основании замеров помещения для монтажа.
2. Закупаются необходимые материалы.
3. Подготавливаются инструменты для работы.
4. Свариваются опоры.
5. Сборка котла.
6. Монтаж экрана.

Расходные материалы и оборудование

Для создания котла в парилке для бани своими руками из трубы понадобятся следующие материалы:

• бочка или труба диаметром 500 мм и длиной до 1 м;
• жаропрочная сталь толщиной 4-5 мм;
• стальные уголки;
• арматура диаметром 14 мм;
• дверцы, петли, ручки, колосники, трубы для дымохода.

Изготовление металлического котла потребует применения следующих инструментов:

• сварочного аппарата;
• строительного уровня;
• маркера;
• плоскогубцев;
• болгарки с дисками по металлу.

Сварка опор конструкции

Перед тем как сваривать котёл для бани, необходимо изготовить для него специальные опоры. Они позволят надёжно зафиксировать все основные элементы внутри него.

Опорная металлическая конструкция пошагово собирается в таком порядке:

1. Внутри трубы параллельно земле формируется три уровня горизонтальных опор. Они изготавливаются из арматуры длиной по 30 мм каждая, которая приваривается внутри на уровне топки, поддувала, а также 200 мм от верха трубы.
2. Ко дну приваривается стальной круг по внутреннему диаметру трубы.
3. На уровне топочной устанавливаются крепежи под колосники.
4. На верхний уровень укладывается круглый стальной лист, предназначенный для камней. В нём проделывается отверстие под крепление дымохода.
5. Вырезается болгаркой отверстие для топочной над уровнем расположения колосников.
6. Сооружается короб с перегородкой зольника и топочной. Устанавливается на уровне колосников. Колосники укладываются внутрь короба.

Сварка котла для бани

Сборка конструкции

Сборка самодельного котла в баню из трубы выполняется так:

1. Внутрь трубы вставляется короб и надёжно приваривается так, чтобы он частично выходил за пределы корпуса печи или входил в топочную камеру.
2. Между каменкой и топкой устанавливается ёмкость с водой.
3. В верхней части котла монтируется дымоход к заранее приделанному патрубку.
4. Внутри помещения подготавливается фундамент для установки печи. Это либо монолитная заливка бетоном слоя 100 мм на песчано-щебневую подушку, либо укладка ЖБИ плиты.
5. Выполняется установка котла внутри бани.
6. В каменку насыпают камни.
7. Теплоизолируют дымоход фольгированным утеплителем.

Тепловой экран

Эксплуатация печей в домашних условиях требует оборудования защитного экрана одним из следующих способов:

1. На заложенный ранее фундамент выполняется кирпичная кладка вдоль примыкающих стен. Каждый ряд выравнивается вертикально и горизонтально. Его высота должна составлять не менее 1,5 м, то есть выше расположения топочной на 40-50 см.
2. Вокруг печи устанавливается П-образная кирпичная стенка с обеспечением доступа к топочной.

При кладке важно оставить в нижней части отверстия для доступа к топочной непрогретого воздуха. Он позволит формировать тягу и обеспечить конвективный нагрев помещения
