Самодельные котлы для бани на дровах с баком для воды

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

• болгаркой с дисками по металлу;
• сварочным аппаратом с электродами;
• набором измерительных инструментов;
• листами металла;
• металлическими уголками;
• дверцами для топочной камеры, поддувала;
• арматурой для изготовления колосника;
• трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

1. Раскалить металлические детали.
2. Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

1. Вырезать металлические листы для создания корпуса.
2. Отдельно сварить две части ящика.
3. Между частями закрепить арматуру.
4. Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
5. Сделать на отверстиях дырки.
6. В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

1. Поставить трубку в вертикальном положении. Разрезать ее на две части.
2. Закрепить на поверхности нижней части арматуру чтобы получился колосник.
3. Сварить две части трубы вместе.
4. Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
5. Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

1. Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
2. Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
3. Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

1. Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
2. Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

1. Выбирать расположение так, чтобы печка находилась в отдалении от стен.
2. Для фундамента нужно сделать кладку из огнеупорных кирпичей.
3. Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
4. Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
5. Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

«Каждой баньке – своя печка»: виды банных котлов

Существует два основных вида банных котлов:

• Кирпичные
• Металлические

Издавна русская баня укомплектовывалась массивной кирпичной печью, которую строили вручную, но с развитием промышленности многие заводы стали специализироваться на выпуске компактных металлических каменок. «Новинки» не вытеснили проверенную временем «классику», но уверенно захватили львиную долю банного рынка.

Металлические печи работают на всех традиционных видах топлива:

• Дрова
• Уголь
• Электричество
• Газ

В отличие от кирпичной печи, каменки из металла нагреваются в течение всего 30-60 минут, не занимают много места и не требуют тщательного ухода. С их появлением банная отрасль сделала огромнейший шаг вперед в сторону своей популяризации, ведь появилась возможность обустройства крохотных индивидуальных парилен в частных домах и квартирах, мобильных бань и походных бань-палаток. В них устанавливают легкие и миниатюрные угловые, настенные и разборные модели агрегатов.

По своим техническим характеристикам стандартная заводская каменка, конечно, уступает кирпичной «царице» из-за неравномерного и кратковременного прогрева помещения. Но и здесь был найден компромисс: в семейных банях стальные котлы помещают в кирпичные короба, которые смягчают неравномерность их теплового излучения.

Металлические печи стали предметом жарких дискуссий самоделкиных, желающих своими силами сконструировать добротную модель, которая ничем не уступит своей заводской «сестре». Но не все агрегаты так просто поддаются клонированию: газовые и электрические типы каменок лучше купить у надежного производителя в связи с высокой опасностью возникновения аварийных ситуаций.

Найти подходящую схему в сети легко, главное уметь ее воплотить в жизнь. А для этого будущий конструктор должен обладать некоторыми обязательными практическими навыками.

>Что должен уметь печной мастер-самоделкин

Каждый уважающий себя изобретатель самодельной модели каменки обязательно прикладывает к ее фото подробные чертежи, на которых: схематически изображен агрегат сбоку, сверху и в разрезе, указаны параметры всех его отдельных частей, выполнены детальные зарисовки главных связок конструкции. Вы должны без проблем понимать «язык» схем, ориентироваться в специальной терминологии, разбираться в принципах работы будущей печи.

Для изготовления самодельного котла проводится предварительный подбор и расчет необходимых для работы материалов. Некоторые из них можно найти в обычном строительном супермаркете, а вот за отдельными деталями топки придется поохотиться в специализированных банных магазинах.

Корпус металлической каменки представляет собой тонкостенный короб, который следует выкроить из стандартных листов стали. Есть ножницы по металлу? Подробно ознакомьтесь с техникой работы с этим инструментом, дабы в процессе избежать досадного брака. Немаловажным является качество самих ножниц – ведь можно быть виртуозом в резке, но из-за плохого режущего инвентаря выкройка получится кривая.

После кройки стального листа следует скрепить корпус печи посредством сварки. Желательно не быть новичком в этом деле, так как стыковочный шов – основная слабинка конструкции каменки, поэтому если хотите создать добротный агрегат, качество сварки должно быть на надлежащем уровне.

Чтобы смягчить чрезмерные тепловые «флюиды» металлической печи, по периметру корпуса строят кирпичный забор с вентиляционными отверстиями. Конструкция мини-домика проста, но требует знания всех канонических правил разрезки кладки кирпича. Не забудьте, что дополнительный короб требует твердого прочного фундамента.

Основные правила безопасности

Решить проблему, как сварить металлическую печь в баню, несложно. Главное, при проведении всех работ соблюдать правила пожарной безопасности:

• готовую печь можно устанавливать в помещение только после неоднократного предварительного протапливания вхолостую на открытом воздухе;
• все швы должны быть заварены наглухо;
• материал можно использовать только качественный с соблюдением всех указанных габаритов;
• печь располагают так, чтобы отверстие топки находилось напротив входной двери;
• вблизи печи не должно быть деревянных перекрытий, стен и т. п.;
• вокруг печи пол и стены помещения необходимо покрыть листовой сталью и теплоизолятором;
• дымоходная труба выводится наружу, минимальная высота — 70 см над коньком крыши;
• вокруг прохода дымоотводящей трубы через крышу нужно наложить слой штукатурки, затем побелить известью;
• во все технологические отверстия нужно установить мелкие трубки в направление дымохода — это убережет от скапливания копоти;
• в дымоудаляющую трубу нужно установить заслонку для регулирования тяги;
• дымоходные трубы необходимо периодически чистить, чтобы избежать случайного возгорания скопившейся сажи.

Стены около банной печи необходимо изолировать для пожаробезопасности

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

1. Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
2. Габариты топки к площади помещения ‒ 1:50, 1:70.
3. Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

1. Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
2. Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
3. Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

Категории котлов по видам топлива

Электрические котлы для бани

― Электрические котлы для бани – пожалуй, самые распространённые. На их применение не влияют ни географическое местоположение, ни забота о заготовке топлива. Единственное условие для такого котла – это наличие соответствующих электрических сетей. 380 вольт – обязательно, то есть, питание котла должно быть трёхфазным. Редко какие котлы используют 220.

Благодаря большой потребляемой мощности, не все энергоснабжающие организации способны выдать разрешение на подключение таких котлов. Особенно это актуально для отдалённых провинциальных районов. Построив баню на окраине деревни, следует учитывать этот пункт.

Сам по себе, электрический котёл, неприхотливый и довольно простой в эксплуатации. Подключив его по всем правилам электробезопасности и настроив все нужные параметры, не стоит «греть голову» по поводу заготовки и хранению топливных ресурсов. Обслуживание тоже сводится к минимуму: главное – соблюдать те рекомендации, которые даёт производитель.

Электрический котёл является экологически чистым агрегатом, так как нет ни дыма, ни золы. Это, безусловно, важный показатель. Но есть у него и один минус. Электроэнергия сегодня стоит не дёшево. И имея мощность в несколько десятков килоВатт, придётся выкладывать кругленькую сумму за такое удовольствие. Как говорится: хочешь хорошо жить – плати.

Газовый котёл

― Газовые котлы в бане применяют в основном жители западных и южных регионов нашей страны, так как Сибирь и Дальний Восток мягко сказать, не совсем газифицированы. Такие виды котлов имеют самые компактные размеры, обладая при этом довольно весомой мощностью. Отопить большой банный комплекс, а ещё и обогреть бассейн, для них не составит особого труда.

Газовый котёл очень практичен в эксплуатации. Здесь также не надо заготавливать, складировать и хранить дрова или уголь. Дым и зола отсутствуют. Значит, не требуется регулярная чистка, как самой топки, так и дымохода котла. Правильно настроенная газовая котельная может работать в автоматическом режиме. Главное – время от времени контролировать этот процесс. Газ – дешёвое и очень практичное топливо.

― Котлы на жидком топливе также практичны. Но солярка или мазут сейчас имеют приличную стоимость. И ещё такой ощутимый минус – дизельное топливо имеет стойкий не выветриваемый запах. «Аромат» солярки в бане будет явно лишним и ничуть не лечебным. Наличие какого-то безопасного изолированного помещения для хранения нефтепродуктов просто необходимо. Также понадобятся бочки, канистры или другие подобные тары.

― Котлы на твёрдом топливе применяются практически повсеместно. Дрова, уголь или торф есть везде. Топливо относительно дешёвое, но малопрактичное. То есть, такие котлы не могут работать в автоматическом режиме. Процесс топки постоянно необходимо держать под контролем, подбрасывать дрова или уголь. После этого, чистка золы просто необходима. Вёдра и пыль – несомненный атрибут любого угольного котла.

Но человек привыкает ко всему. И допустим, в наших Сибирских районах, котёл на дровах или угле остаётся самым востребованным вариантом. Благо здесь нет проблем с этим видом энергоносителя.

―Комбинированные котлы представляет собой комбинацию из нескольких. Например, очень удобно совмещать электричество и дрова, электричество и газ, газ и уголь. При отсутствии одного компонента пользоваться другим и наоборот. Для быстрого нагрева помещения целесообразно применить дрова или уголь, а затем включить электричество для поддержания уже высокой температуры. Вариант практичный и используется довольно широко.

― Пиролизные котлы – это результат современных технологий, которые активно завоёвывают рынок. Само слово пиролиз означает термический распад материалов без доступа кислорода. В роли горючего могут применяться дрова, опилки, уголь, нефтепродукты и даже мусор.

Элементарная схема такого котла состоит из двух камер сгораний. В первой происходит непосредственно сгорание топлива, а во второй уже синтез газа. В результате практически не остаётся ни сажи, ни копоти, ни золы.

Котлы такого вида очень «долгоиграющие». Они так и называются – котлы длительного горения. Время горения одной загрузки дров может достигать нескольких суток, это довольно практично. Но не стоит забывать, что цена на такие «чудо-изобретения» приличная. А используемое топливо должно быть хорошо просушенным.

Разновидности котлов для бань

По типу используемого топлива котлы для бани делятся на такие группы:

• твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

  Твердотопливный агрегат, совмещенный с печью-каменкой

• электрические;

  Электрокотел с водогрейным баком

• газовые;

  Газовые агрегаты для бань

• котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.

  Котел для бани дизельный

При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:

• железный котел;

  Схема котла с баком для воды

• кирпичный;
• железный, но обложенный кирпичом.

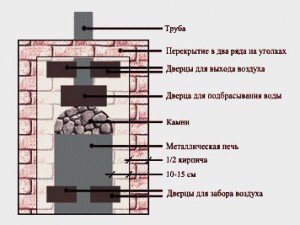

  Банный котел из металла, обложенный кирпичом

Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

• Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
• В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе;
  2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции;
  3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
4. Приваривание к передней части печи фасадного листа;
5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
6. Закрепление дверцы;
7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

• Отрезается труба в 70-90 см. высоты;
• Срезные места зачищаются;
• К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
• Внизу конструкции монтируется дверца – поддувало;
• Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
• Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

• Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник;
  2. В него монтируется еще один колосник, где в будущем будут располагаться камни;
  3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
• На каждое отверстие монтируется купленная или сделанная своими руками дверца;
• Вверху прорезается круг для монтажа дымохода;
• Конструкция шлифуется и красится.

Конструктивные особенности самодельного котла

Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

Заглушки на трубу

Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

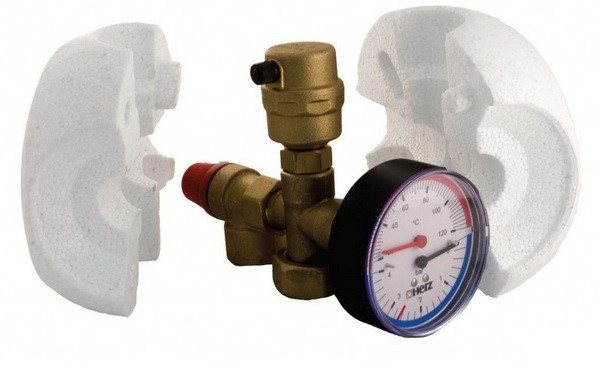

Предохранительный клапан

Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

Почему мы изменили их расположение?

1. Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
2. Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

Автоматические выключатели Siemens

Вход и выход теплоносителя имеют отдельные шаровые краны.

Котел с тэнами крепится к стене кронштейнами и дюбелями

Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений

Электрический котел отопления

Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

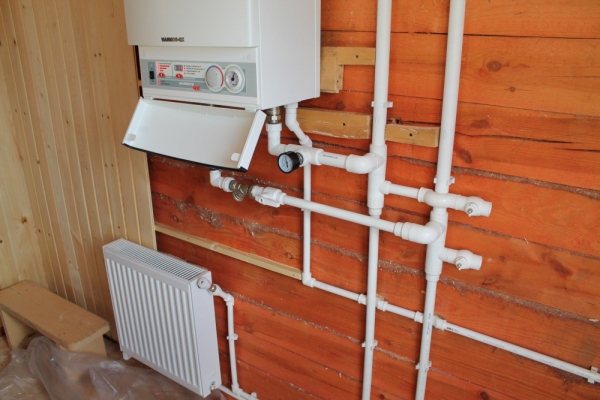

После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

Электрический котел отопления – фото

Система отопления с котлом – фото

Видео – Электрический котел своими руками

Печь из металлических листов

Печь из металлических листов

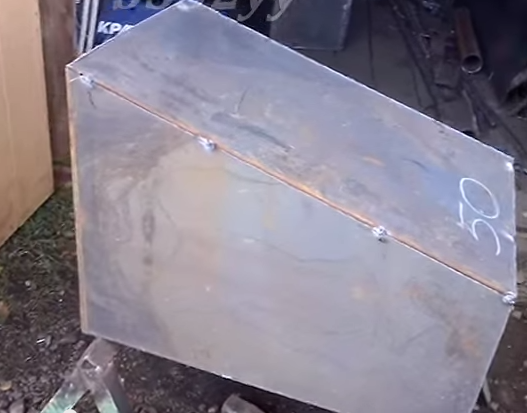

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

• листовая сталь (5 мм) для стенок конструкции;
• сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
• заводские элементы котла (дверки, краны, бак и проч.);
• пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
• швеллеры;
• жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
• асбест для верхней части трубы.

Этап 2. Сборка конструкции

ечи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листа

Сварка корпуса из вырезанных по разметке листов стали

Сварка корпуса

Сварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печи

Ввариваем отрезок трубы внутрь корпуса печи

Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода

Бак для воды и дымоход с задвижкой

Оборудуем печь топочной дверцей

Сзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичом

Пример обкладки печи в бане кирпичом

С чего следует начать

Начинать следует, естественно, с приобретения всех необходимых материалов, которые потребуются вам в процессе строительства. Чтобы создать своими руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдет металлическая бочка или отрезок трубы.

Выбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете металлическую трубу, она не должна превышать ста сантиметров в длину, а в диаметре должна составлять чуть больше полуметра. Такую заготовку можно использовать для бани, площадь которой не превышает 12 метров — она отлично прогреет воздух в парной и будет поддерживать жар еще долгое время.

Не стоит брать для котла в баню металл из нержавеющей стали, поскольку она обладает низкой теплопроводностью. Это качество в разы повлияет на скорость прогрева воздуха в помещении, а следовательно, и на количество топлива.

Предлагаем ознакомиться Можно ли ходить в баню при насморке?

Чтобы изготовить своими руками дно, необходимо вооружиться металлическим кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры хорошо подойдут круги из арматуры. Помимо всего прочего, необходимо сделать крышку котла, которая будет выполнять роль опоры над камнями. Подойдет также металлический круг, не превышающий в толщину 1 см. Кроме того, потребуются металлические листы, чтобы изготовить следующие важные детали котла:

• короб с перегородками;
• бак для воды ( подойдет нержавеющая или оцинкованная сталь);
• дверцу:
• дымоход.

Чтобы сделать колосник, необходимо взять заготовку из круга металла, имеющего толщину не менее 5 см. Чем выше толщина этого круга, тем лучше. Заготовка должна иметь параллельные прорези для того, чтобы обеспечить к топливу поступление воздуха.

Из инструментов необходимо взять:

• болгарку, имеющую круги для резки по металлу с диаметром 180 мм;
• сварочную технику.

Конструктивные особенности топок

Эта характеристика оказывает существенное влияние на комфортность принятия банных процедур, на нее стоит обращать внимание

1. Топочный тоннель отсутствует, дверка установлена сразу на стенке котла, дрова можно подбрасывать только из парной. Самый распространенный вид котлов, установлен в большинстве бань. Преимущества – всегда можно по мере необходимости повысить температуру нагрева парной, нет надобности для этого выходить в другие помещения. Недостатки – дрова в парной увеличивают влажность и уменьшают теплоту сгорания, часть энергии идет на их подсушивание. Кроме того, дрова в парной – источник грязи, а в этом помещении ходят без обуви.

2. Есть топочный тоннель. Дверка топки выведена в смежное помещение. В этом случае преимущества и недостатки меняются местами.

Если в бане моется небольшое количество людей, то целесообразно покупать котлы первой модификации, в противном случае топку лучше сделать в другом помещении.

Еще могут быть котлы без зольника и колосника.

Пример банной печи без колосника

Отсутствие колосника замедляет скорость горения дров, что становится причиной увеличения длительности прогрева парной. Зато появляется возможность поддерживать комфортную температуру несколько часов. И здесь дать однозначный универсальный совет невозможно, все зависит от ваших конкретных условий.

Делаем поддувало и топочную

Вначале работы ведутся с большим отрезком трубы. Внизу у любого котла для бани своими руками необходимо болгаркой прорезать отверстие для зольника размером примерно 200х70 мм. Отрезанные куски не следует сразу выбрасывать в урну – они могут понадобиться, к примеру, в качестве основы для дверок. Останется лишь отшлифовать края, приварить завесы, ручку и задвижку.

Далее необходимо вырезать отверстие для топочной большего размера, например, 200х300 мм. Через него должна легко укладываться внутрь охапка дров. И снова из оставшегося кусочка делается дверца.

Теперь следует подготовить колосниковую решетку. Если готового подходящего изделия нет, его можно выкроить из стального листа 1.5-2 см и наделать необходимое количество прорезей при помощи болгарки. Второй вариант – уложить определенное количество арматурных прутков и сварить между собой, однако он менее долговечен.

Основное предназначение решетки, разделить топочную камеру и подувало. На нее будут укладываться горящие паленья, поэтому привариваться внутри трубы она должна максимально надежно. Через прорези будут осыпаться угли и зола.

Когда колосник будет установлен, можно из стального листа 1.5-3 мм вырезать дно для будущего котла и надежно снизу приварить. Так как устанавливать котел на него не рекомендуется, чтобы горячая поверхность не соприкасалась с полом или фундаментом, нужно сделать 3-4 ножки из широких уголков. Один из приемлемых вариантов – вварить днище таким образом, чтоб остался рант высотой 3-4 см, в котором вырежется подставка.

Приступаем к обустройству каменки

Когда топочная будет готова, нужно подумать над тем, какой из вариантов изготовления каменки выбрать:

1. Берутся толстые арматурные прутья и сооружается решетка, напоминающая колосниковую, которая приваривается над топочной камерой
2. Берется кусок трубы диаметром 0.3-0.4 м и срезается верхняя часть, чтобы получился совок. Внутрь основной трубы он устанавливается перпендикулярно и наглухо приваривается

На лицевой стороне котла прорезается еще одно отверстие и устанавливается дверца – через него будет вестись закладка камней

Если сравнивать оба варианта, второй будет надежнее и долговечнее, однако первый значительно проще и позволит камням прогреваться быстрее. Располагать каменку в обоих случаях необходимо на одной высоте – около 12-15 см от края сверху.
