Водяной котел для отопления дома: характеристика агрегата

Преимущества котлов длительного горения

Данные устройства обладают рядом преимуществ, позволяющих их использовать для отопления любого помещения вне зависимости от места расположения вместо привычной печи. Полная автономность от различных коммуникаций делает их незаменимыми для строений удаленных от центров цивилизации.

Можно выделить следующие положительные качества:

• способность обеспечивать качественное отопление помещений в районах не обеспеченных газоснабжением;
• простота обслуживания и экономичный режим сжигания топлива;
• устройство использует режим максимального сгорания топлива, что исключает выброс в атмосферу вредных веществ;
• принцип работы позволяет осуществлять минимальное число загрузок топлива в сутки;
• конструкция позволяет осуществлять ускоренный нагрев теплоносителя. Что позволяет быстро прогреть отапливаемое помещение;
• минимальное количество продуктов сгорания упрощает процесс очистки агрегата.

Транспортировка топлива для котлов твердотопливных не требует использования дополнительных приспособлений, и не представляет опасности в отличие от перевозок сжиженного газа.

Принцип работы моделей с водяными контурами

Процесс нагрева воды осуществляется исключительно в период топливного горения. Основное топливо — уголь либо дрова. При этом одной загрузки достаточно на 3–4 часа, более длительный период горения топлива обеспечит газогенераторный (пиролизный) твердотопливный котел.

Чем выше качество котла, эффективность процессов теплообмена в водяном контуре и чем точнее контроль температуры теплоносителя, тем ниже себестоимость каждого добытого киловатта тепла. Специальная конструкция водяного контура позволяет максимально эффективно нагревать основной теплоноситель при работе котла.

Стенка в водяной рубашке способна аккумулировать получаемую тепловую энергию. За счет этого отопительный прибор быстро нагревает воду, а также поддерживает высокую температуру на протяжении продолжительного времени. Котельное отопительное оборудование с водяным контуром одинаково эффективно работает как в системе с естественной, так и с принудительной циркуляцией.

Котлы длительного горения с водяным контуром на дровах

Прежде, чем покупать такой агрегат, рассмотрите свои возможности по обеспечению его соответствующим топливом. Разные марки твердотопливных котлов работают с различными его видами и, зачастую, очень требовательны к качеству. Некоторые модели могут работать с несколькими видами топлива, но такая универсальность либо сильно скажется на показателях длительности его горения от загрузки до загрузки, либо усложнит процесс обслуживания, либо радикально повлияет на КПД котла. А скорее – на все упомянутые характеристики сразу.

Отсюда и отзывы их владельцев: от умеренно положительных, до крайне негативных.

Самый большой спрос в России существует на котлы длительного горения с водяным контуром c загрузкой обычными дровами.

Это объясняется несколькими факторами:

• такие котлы часто встраиваются в контуров водяного отопления домов взамен или одновременно с газовыми;
• системы конвекционного водяного отопления домов больше знакомы и привычны российскому потребителю;
• наличие больших запасов древесины в РФ и, соответственно, относительно невысокая стоимость дров, или вообще доступ к бесплатному ресурсу: отходы деревообрабатывающего производства, деревянная тара и прочее;
• более простые способы хранения и содержания запасов топлива, чем того же угля или топливных брикетов.

Сразу оговоримся, что лучшие модели таких агрегатов способны работать на одной загрузке дров в идеальных условиях от 10 – 12 часов до суток, в зависимости от емкости топливника, и съедают от 40 до 80 кг дров. Именно этим параметром и обеспечивается длительность их горения. Но не только им. Существует ряд технических решений, позволяющих до 3-х раз увеличить время работы такого твердотопливного котла в сравнении с традиционным. А именно:

1. Сгорание древесины происходит не сразу по всей высоте закладки, а в заданной области (только сверху или снизу). Это обеспечивается герметизацией котла и дозированной подачей кислорода в необходимую его область.

Нагнетается он при помощи улитки с саморегулирующейся заслонкой.

Она управляется блоком автоматики.

Без такого наддува котел работает в режиме тления топлива, что увеличивает время его полного прогорания. Правда, длительное его пребывание в таком режиме приводит к ускоренному сажеобразованию, что вызывает необходимость более частой чистки как самого котла, так и дымохода. При падении температуры ниже заданной, срабатывает включение надувочного вентилятора и горение усиливается.

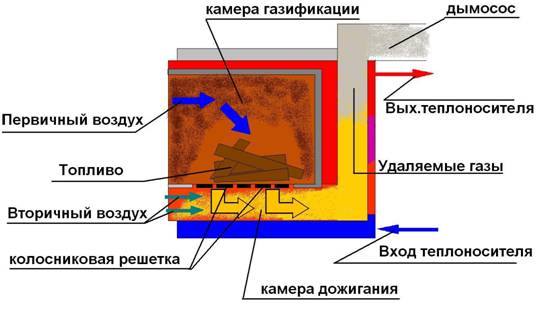

2. В процессе прогорания дров образуются: древесный уголь и дымовые газы. На принципе дожигания их смеси с кислородом построены т.н. пиролизные котлы.

В них дымовой газ из зоны горения дров отводится в топку, по пути смешиваясь с нагнетаемым кислородом, где и дожигается, что:

• существенно повышает КПД котла (до 90 – 95%);
• уменьшает сажеобразование;
• минимизирует зольные отходы;
• экономит денежные средства владельца.

Часто топки пиролизных котлов футеруют шамотным кирпичом из-за высокой температуры дожига (порядка 1200°С).

3. Отводимые в дымоход продукты сгорания проходят через систему дымооборотов котла, подключенных к водяному контуру отопления дома, в котором циркулирует теплоноситель (зачастую им выступает вода).

Иногда теплообменник представляет собой водяной бак с вваренным в него большим количеством труб, через которые выводятся газы, отдавая свое тепло воде.

Во-первых, предлагаемый производителями примерный расчет мощности твердотопливного котла, в котором на каждые 10 кв.м. площади дома должен выделяться 1 кВт, желательно увеличить вдвое, иначе ни о каком долгом горении речи быть не может – котел будет работать на максимуме своих возможностей, и пожирать топливо в режиме постоянного наддува.

Во-вторых, такие котлы работают с подключением к электросети, обеспечивающей работу блока управления, улитки-вентилятора и циркуляционного насоса в системе отопления (как минимум). Поэтому для их корректной работы лучше всего предусмотреть установку блока бесперебойного питания, с аккумулятором большой емкости.

Рейтинг ТОП-5 лучших твердотопливных котлов с водяным контуром

Российский рынок отечественных котлов насыщен твердотопливными котлами как отечественного, так и западного производства. Серьезная конкуренция на рынке заставляет производителей, вносить инновационные изменения в конструкцию и снизить потребительские цены. По оценкам покупателей наибольшими преимуществами обладают следующие марки.

Лемакс Форвард-20

Одноконтурный твердотопливный агрегат с инновационной топливной загрузкой верхнего типа. Имеет повышенную скорость нагрева и высокие аккумуляционные качества, в связи, с чем долго сохраняет температуру теплоносителя, даже после выгорания топлива.

Современный дизайнерский вид позволяет вписать его в любой интерьер, подсоединить к различной системе отопления. Он способен качественно обогреть дом от 150 до 200 м2.

Эксплуатационные параметры:

• производство — Россия;
• тепловая мощность — 20 кВт;
• стальной теплообменник;
• энергонезависимый;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 76%;
• топливо — дрова/уголь;
• температура нагрева воды — 95 С;
• гарантийные обязательства — 3 года;
• цена — 21700 руб.

ZOTA Carbon 20

Твердотопливная модель с верхней загрузкой топлива для отопления жилого дома от 180 до 200 м2. Не предполагает подключения к электросети. Обладает емкой топочной камерой и автономной загрузочной системой.

Имеет один из самых высоких КПД для аналогичных котлов. Применяются с дополнительной емкостью, как котлы для теплого водяного пола.

Эксплуатационные параметры:

• производство — Россия;
• тепловая мощность — 20 кВт;
• стальной теплообменник;
• энергонезависимый;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 80%;
• топливо — уголь;
• температура нагрева воды — 95 С;
• гарантийные обязательства — 1 год;
• цена — 46579 руб.

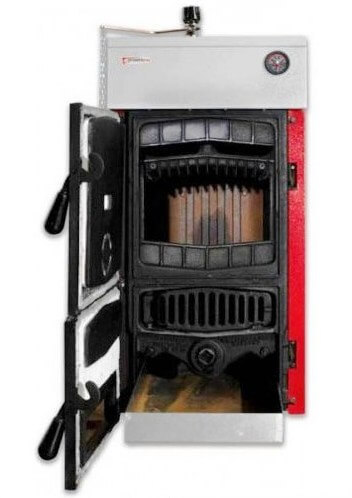

Protherm Бобёр 30 DLO

Водоводяной твердотопливный высокопроизводительный котел. Конструкция обеспечивает мощный теплосъем за счет установки долговечного 5 секционного чугунного двухходового теплообменного аппарата. Способен качественно обогреть жилой дом площадью 250 м2.

Эксплуатационные параметры:

• производство — Словакия;
• тепловая мощность — 24 кВт;
• энергонезависимый;
• чугунный теплообменник, 5 секций;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 76%;
• топливо — уголь/дрова;
• температура нагрева воды — 95 С;
• гарантийные обязательства — 2 года;
• цена — 75490 руб.

Wirbel EKO-TK 20

Твердотопливный водогрейный котел хорошо нагревает помещения с площадью до 200 м2. Имеет возможность функционировать, как в открытой, так и в закрытой схеме теплоснабжения.

Оборудован надежной защитой от перегрева котла. При достижении теплоносителя Т +95 С, агрегат автоматически отключается.

Эксплуатационные параметры:

• производство — Россия/Австрия;
• тепловая мощность — 20 кВт;
• энергозависимый;
• стальной теплообменник;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 78%;
• топливо — уголь/дрова;
• температура нагрева воды — 95 С;
• гарантийные обязательства — 3 года;
• цена — 55230 руб.

Kentatsu ELEGANT-04

Напольный твердотопливный водогрейный котел работает с любой системой отопления, как с циркуляционным насосом, так и без. Не требует подключения к электрической сети.

Способен нагреть объект площадью до 270 м2, а также использоваться в качестве автономного источника для бойлера косвенного нагрева ГВС.

Эксплуатационные параметры:

• производство — Словакия;
• тепловая мощность — 27 кВт;
• энергонезависимый;
• стальной теплообменник;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 78%;
• топливо — уголь/дрова;
• температура нагрева воды — 90 С;
• гарантийные обязательства — 2 года;
• цена — 38000 руб.

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу. а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

1. экологичность;
2. хороший показатель КПД;
3. низкая себестоимость материалов и топлива;
4. безопасность;
5. приемлемые условия работы;
6. автономная установка.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

• труба и лист из стали толщиной 4 мм;
• профтрубы, прутья металлические сечением 2 см;
• электродоты;
• вентилятор;
• кирпичи огнеупорные;
• автоматический регулятор температур;
• крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

• бочка из металла (объем – 200 л);
• стальной лист толщиной 3-5 мм (для создания топки);
• металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
• труба Г-образной формы (диаметр – 20 мм);
• колосник;
• дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Схемы твердотопливных котлов длительного горения с водяным контуром

Устройства отличаются размерами, методами сжигания топлива, продолжительностью горения одной закладки материалов, особенностями циркуляции воды, конструкцией, сложностью автоматики (либо её отсутствием), спецификой обслуживания. Внешне модели разных производителей отличаются дизайном.

Фото 1. Устройство твердотопливного котла длительного горения. Стрелками указаны основные части конструкции.

Существует несколько схем отопительных устройств, работающих на твёрдом топливе. Но у этих агрегатов общий принцип работы и базовые элементы конструкции. Схема включает следующие детали и устройства:

• корпус (термоизолирующий кожух);
• люк для загрузки топлива;
• отделение для воды (водяной рубашки);
• камеру сгорания (топку);
• колосник;
• поддувало;
• зольник;
• заслонки, дверцы люков, шиберы;
• отверстие для дымовой трубы.

Преимущества и недостатки отопления печью

Печное отопление имеет широкий список плюсов:

1. Не требуется подключение к газовым магистралям, подача электропитания. Твердое топливо стоит недорого, при правильном формировании энергонезависимая сеть работает в суровых условиях.
2. Лучистое отопление, когда нагрев от стенок передает тепло воздуху и предметам, считается самым лучшим.
3. Устройство способно выполнять несколько функций – быть нагревателем теплоносителя для сети, раздачи ГВС, излучать тепло самостоятельно и при наличии варочной панели, выполнять работу плиты.
4. Массивная конструкция накапливает много тепловой энергии и передает ее воздуху по мере остывания. Таким образом даже после сгорания закладки топлива в доме длительное время поддерживается комфортная температура.
5. Летом фундамент печи служит элементом для «сбрасывания» излишков тепла, потому в частных строениях прохладно в любую жару.
6. При сжигании природного топлива в атмосферу попадает минимальное количество вредных газов.

При всех достоинствах печка имеет и недостатки:

• От сгорания дров, угля образуется шлак – предстоит регулярная чистка золы;
• наладить автоматическую подачу топлива в домах сложно, хозяин должен сам забрасывать дрова, заниматься розжигом, регулировать тягу.
• Отапливает печь только то помещение, в котором установлена, поэтому для обогрева всего дома потребуется трубопровод и батареи.
• Инертность русской печи заключается в длительном процессе запуска, частично этот недостаток нивелирован в буржуйках, современных тепловых агрегатах.
• С увеличением мощности расширяются и размеры – нагреватель займет много места.
• Обычная печка имеет КПД 40% при избыточной мощности. Когда прибор накаляется до предела, стоять рядом жарко. Но постепенно устройство остывает, причем большое количество тепла попросту вылетает через трубу дымохода.
• Разгорается прибор долго, но остановить процесс горения практически невозможно, как и регулировать подачу тепла.
• Правильный дымоход – залог качественного прогрева дома и эксплуатации всей конструкции. Без знаний и опыта сделать дымовую трубу сложно.

И, конечно, топливо придется где-то запасать, это также требует места. Все нюансы обязательно учитываются, причем если в домах временного проживания зола не доставляет особых проблем, то печка в доме постоянного обитания превратится в неприятную обязанность. Но все же конструкция является востребованной, особенно в областях, где нет газовой магистрали, зато есть перебои с электричеством и подачей горячей воды – в этом случае печь с котлом водяного отопления решает практически сразу все задачи.

Сравнение котлов разных брендов

Для полноты картины необходимо взглянуть на таблицу сравнения моделей с наивысшими оценками. Выбирать подходящий отопительный прибор следует, опираясь на требуемые в доме характеристики. Именно они должны быть положены в основу решения. Не лишним будет поинтересоваться местоположением завода, ведь доставка тяжелых объектов это недешевое удовольствие. Гораздо лучше найти завод, производящий котлы в соседнем регионе, тогда доставка будет не очень дорогой, и каждый хозяин сможет позволить себе покупку качественного отопительного котла.

Удобно выирать подходящую модель пользуясь сравнительной таблицей, где представлены отопительные котлы разных фирм, моделей и модификаций.

	Характеристики	Оценка	Стоимость, руб
Котлы отопления ZOTA
	Zota Master 14 Мощность, кВт: 14 Температура теплоносителя: 95 Виды топлива: дрова, уголь, дизель, природный, сжиженный газ Доп. функции: термометр		20 240
	Zota MIX 20 Мощность, кВт: 20 Температура теплоносителя: 95 Виды топлива: дрова, уголь, дизель, природный, сжиженный газ Доп. функции:термометр, манометр		40 860
	Zota MIX 40 Мощность, кВт: 40 Температура теплоносителя: 95 Виды топлива: дрова, уголь, дизель, природный, сжиженный газ Доп. функции: термометр, манометр, варочная панель		59 760
	Zota MIX 50 Мощность, кВт: 50 Температура теплоносителя: 95 Виды топлива: дрова, уголь, дизель, природный, сжиженный газ Доп. функции: термометр, манометр, варочная панель		64 434
Котлы отопления Теплодар
	Теплодар Куппер ОВК 10 Мощность, кВт: 10 Температура теплоносителя: 60-80 Виды топлива: дрова, паллеты, уголь, природный газ Доп. функции: подключение внешнего управления, варочная панель, тернометр		20 058
	Теплодар Куппер ОВК 18 Мощность, кВт: 18 Температура теплоносителя: 95 Виды топлива: дрова, паллеты, уголь, природный газ Доп. функции: подключение внешнего управления, варочная панель, тернометр		24 650
	Теплодар Куппер ПРО 22 Мощность, кВт: 22 Температура теплоносителя: 90 Виды топлива: дрова, древесные брикеты, паллеты, уголь, угольные брикеты, природный газ Доп. функции: тернометр		26 980
	Теплодар Куппер ПРО 42 Мощность, кВт: 42 Температура теплоносителя: 60-80 Виды топлива: дрова, древесные брикеты, паллеты, уголь, угольные брикеты, природный газ Доп. функции: тернометр		39 414
Котлы отопления от Кировского завода
	КЧМ-5-К-03M1 21 Мощность, кВт: 21 Температура теплоносителя: 95 Виды топлива: дрова, торфяные брикеты, уголь, дизель, мазут, отрабо-танное масло, газ Доп. функции: тернометр Отапливаемая площадь, м2: 210		43 000
	КЧМ-5-К-03M1 60 Мощность, кВт: 60 Температура теплоносителя: 95 Виды топлива: дрова, торфяные брикеты, уголь, дизель, мазут, отрабо-танное масло, газ Доп. функции: тернометр Отапливаемая площадь, м2: 600		94 500
	КЧМ-5-К-03M1 70 Мощность, кВт: 70 Температура теплоносителя: 95 Виды топлива: дрова, торфяные брикеты, уголь, дизель, мазут, отрабо-танное масло, газ Доп. функции: тернометр Отапливаемая площадь, м2: 700		96 900
	КЧМ-5-К-03M1 80 Мощность, кВт: 80 Температура теплоносителя: 95 Виды топлива: дрова, торфяные брикеты, уголь, дизель, мазут, отрабо-танное масло, газ Доп. функции: тернометр Отапливаемая площадь, м2: 800		103 990
Котлы отопления от компании Центр котлов
	Wirt Smart 15 Мощность, кВт: 15 Температура теплоносителя: 90 Виды топлива: дрова, паллеты, торфяные брикеты, уголь, дизель, природный газ Доп. функции: Нет данных Отапливаемая площадь, м2:		51 500
	Wirt Smart 40 Мощность, кВт: 40 Температура теплоносителя: 90 Виды топлива: дрова, паллеты, торфяные брикеты, уголь, дизель, природный газ Доп. функции: термометр Отапливаемая площадь, м2:		82 500
	Wirt Classic 20 Мощность, кВт: 20 Температура теплоносителя: 95 Виды топлива: дрова, уголь Доп. функции: термометр, варочная панель Отапливаемая площадь, м2:		26 500
	Wirt Electro 20 Мощность, кВт: 20 Температура теплоносителя: 60-90 Виды топлива: дрова, уголь Доп. функции: термометр, варочная панель Отапливаемая площадь, м2:		42 100

Данная таблица наглядно показывает зависимость многофункциональности котла от его цены. Дорогие модели способны работать на большем количестве топлива. Так же видно, что количество дополнительных функций у некоторых производителей весьма ограничено

Это говорит о специализации на самой важной функции отопительного котла – обогреве здания. Подбирать такой аппарат следует, опираясь в первую очередь на требуемую мощность

Остальные функции будут не столь важны, и они могут лишь помочь сделать выбор в пользу той или иной модели одинаковой мощности.

Конструкция

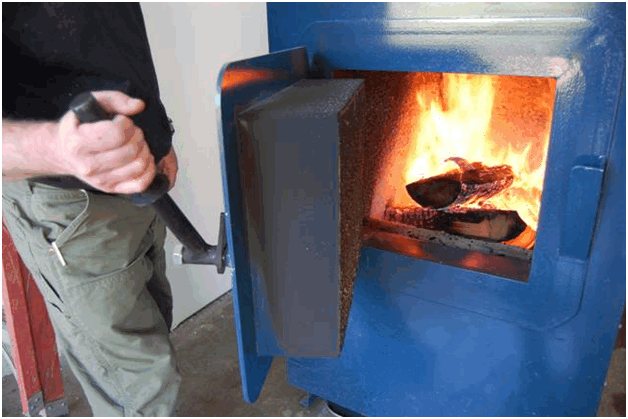

Твердотопливные котлы отличаются простым принципом работы. Топочная камера размещена в стальном корпусе, через дверцу на лицевой стороне котла загружают топливо и поджигают.

В процессе сгорания топлива горячие дымовые газы омывают теплообменник, выполненный в виде труб или водяной рубашки, и отдают тепло воде отопительного контура. Нагреваясь, вода начинает естественное движение по контуру, за счет разности температур на входе и выходе из котла.

Остывшие котловые газы уносятся в атмосферу через дымовую трубу, также за счет разности температур на входе и выходе из котла. Под топкой находится зольник, который предназначен для сбора несгоревших частей топлива.

Дверца зольной камеры выступает в роли заслонки, регулирующей подачу воздуха в зоне горения, чтобы обеспечить полное сгорание.

Целесообразность установки в жилом доме котла на твердом топливе

Данный вид отопительного оборудования очень удобен для тех жилых построек, где отсутствует система централизованного газоснабжения. Вариант с электрическим отоплением признан сегодня не эффективным в силу дороговизны электричества, поэтому часто используется только лишь в качестве вспомогательного средства. Твердотопливные агрегаты наоборот, способны работать на топливе, которое порой находится у нас под рукой. Это могут быть дрова, отходы деревообработки, уголь. Твердое топливо, имеющееся в достаточном количестве, позволит не только обеспечить работающий котел постоянной загрузкой, но и принесет существенную экономию в домашний бюджет.

Представленные сегодня в продаже котлы на твердом топливе одноконтурные и двухконтурные – это аппараты, обладающие высокими технологическими характеристиками. Подобная техника сегодня компаниями-изготовителями доведена до совершенства. Ряд конструктивных новшеств позволили значительно повысить КПД котлов, изменились в лучшую сторону условия обслуживания нагревательных приборов на твердом топливе. Котел двухконтурный твердотопливный вполне справляется с обогревом жилого дома в отопительный сезон, заодно предоставляя в распоряжение жильцов для бытовых нужд горячую воду.

Благодаря техническому прогрессу современные технологии не стоят на месте. Спрос рождает предложение. Еще вчера, не пользующиеся популярностью отопительные котлы, работающие на дровах или на угле, снова становятся популярными. Интенсивность загородного жилищного строительства стала одной из причин того, что твердотопливные отопительные приборы снова в цене. Народ массово устанавливает нагревательные агрегаты для домашней системы отопления, использующиеся в качестве топлива органическое и ископаемое сырье.

Двухконтурный твердотопливный котел длительного горения — оптимальное решение для отопления частного дома. Мощный агрегат, обеспечивающий все жилые помещения достаточным количеством тепловой энергии, является одновременно очень экономичным и удобным в обслуживании отопительным прибором. Тем более что подобные нагревательные устройства требуют минимального участия человека.

Сгорание топлива, заложенного в котел, происходит долго, освобождая жильцов дома от необходимости заниматься постоянным подбрасыванием топливного материала. Именно долгий процесс горения и делает такую технику максимально привлекательной для потребителя. Не каждому хочется быть кочегаром и стоять в зимние холодные ночи возле топки, подкидывая в котле дрова или уголь. Сам принцип действия, заложенный в основе работы аппаратов, и дал им название — котлы длительного горения, твердотопливные.

Как выбрать и на что обратить внимание

Вид топлива

Если в выборе топлива клиент отдает предпочтение углю, то лучше выбрать котел и стали. Если же в качестве топлива используются дрова, то наилучшим выбором будет чугунная модель.

Мощность

От данного критерия зависит, какую площадь будет способен обогреть прибор, как часто необходимо подбрасывать топливо.

ОБРАТИТЕ ВНИМАНИЕ! Для большого помещения и двухэтажного частного дома подойдет котел мощностью от 20-36 кВт. А для небольшого дачного дома хватит и 14 кВт

А для небольшого дачного дома хватит и 14 кВт.

Вес и стоимость

Большой вес и габариты доставят неудобства, если у клиента нет специального места для размещения котла.

Тяжелый вес также означает более высокую стоимость за установку и доставку. Кроме того, тяжелые котлы стоят значительно дороже более облегченных моделей.

Экономичность

Коэффициент у котла из чугуна меньше, чем у стального. Но чугунный котел дольше остывает, тем самым сохраняя тепло более длительное время.

От времени сгорания зависит временной интервал между закладками топлива. Так, экономичные модели из чугуна могут держать тепло всю ночь.

Долговечность конструкции

Срок использования техники по умолчанию указывается около 10 лет. Но это зависит от аккуратности обращения владельца и качества материалов, из которых сделан котел.

Если выбрать модель с хорошими материалами, надежной сборкой и правильно ухаживать за отопительным оборудованием, то устройство прослужит дольше.

Безопасность

Оборудование может нагреваться, из-за чего есть риск ожогов.

Современные устройства оборудованы специальным слоем защиты, и стенки таких приборов не нагреваются. Кроме того, используется защита на ручки дверей и подключается панель управления.

Сварка своими руками

Материалы для изготовления аппарата довольно доступные, а требуемые для работы инструменты подобрать легко. От домашнего мастера потребуются определённые навыки сварщика, сантехника.

Понадобятся:

1. Металлическая ёмкость (обыкновенная бочка, без признаков коррозии). Корпус агрегата нужно сделать полностью герметичным. При наличии изъянов, их заваривают, наполняя водой. Малейшая течь исключается.

Фото 2. Металлическая бочка, которая подходит для изготовления дровяного котла. Перед работой с нее необходимо снять краску.

1. Толстый листовой металл для сварки теплообменников. Есть возможность замены самодельных радиаторов на использованные чугунные батареи. Для корпуса достаточно 5—6 секций. Чугун служит хорошим проводником тепла, поддерживая необходимую температуру длительное время.
2. Профильные трубы для дымохода, монтажа станины.
3. Дверцы, шиберные заслонки, колосники. Если дом большой, понадобится циркулярная помпа, так как теплоноситель не поднимется наверх по трубам. Существует реальность разморозить систему в холодный период. Специалисты советуют приобрести к смонтированному прибору термометр и манометр.
4. Чтобы развести трубы, потребуется установить металлопластиковые штуцеры и чугунные радиаторы, так как твердотопливные агрегаты с контурным обогревом без этого не смогут нормально функционировать.

Как собрать прибор кустарным способом

Одним из основных инструментов монтажа будет сварочный аппарат. Если нет опыта работы, дальнейшая работа опасна.

Алгоритм сборки котла:

1. Создать (хотя бы схематически) чертёж будущей сборки котла и контура отопления.
2. Собрать основу, которая будет поддерживать агрегат. Применяются профильные трубы или металлические уголки. Верхнюю часть аппарата предлагается сконструировать в дугообразной форме, что позволит бочке занять более устойчивое положение.
3. Подготовить бочку. Сделать отверстия под камеру для топки и золы, под дымоход, а также входное и выходное отверстия.
4. Бак устанавливается сзади отсека для топки. Одна из возможностей дровяных котлов заключается в том, что отходящие газы обволакивают агрегат, способствуя нагреву теплообменника. Монтаж аппарата делается строго вертикально, штуцеры предварительно подводят к проделанным отверстиям.
5. Ставят металлическую дымоходную трубу, производят подготовку крышки с дверцей. Дымоход выводят в общее вентиляционное отверстие. Если вентиляция отсутствует, трубу выводят на крышу.

Далее, самодельный контурный агрегат рекомендуется протестировать. Потребуется немного топлива, которое кладут в отсек для топки и поджигают. Если нет утечки отходящих газов, приступайте монтировать разводку труб по всем помещениям.

Советы:

• при монтаже внимательно разберитесь с правильным выбором схемы: наличие одной трубы создаёт неравномерный прогрев, двух труб — даёт возможность регулирования температуры при установке краников Маевского на концах радиаторов;
• последовательно произведите подсоединение штуцеров, батарей;
• расширительный бачок поставьте на подающую линию.

После диагностики осматриваем конструкцию, устраняем недостатки, запускаем процесс отопления.

Возможные трудности при сборке

Важно знать, что самодельный аппарат на твёрдом топливе относится к зоне риска, входит в группу конструкций повышенной опасности. Возможные проблемы при неправильной сборке:

Несоответствие диаметра трубы для дымохода приводит к плохой тяге, понижению температурного режима в системе.
Дверцы котла чаще всего не герметичны, из-за чего существует возможность утечки дыма в топочное помещение, возникает опасность отравления угарным газом.
Монтаж аппарата без приспособлений, отвечающих за безопасность. Имеется в виду взрывной клапан для спуска воздуха и расширительный бачок.
Образование конденсата в дымоходной трубе из-за неправильной сборки системы

При горизонтальном участке дымохода, важно поставить ревизию (специальную крышку), которую требуется регулярно очищать от сажи, чтобы оградить помещение от возгорания

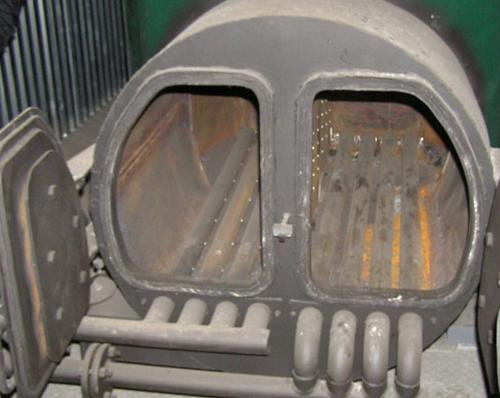

Конструктивные особенности твердотопливных отопительных котлов

Самодельный котёл на дровах

Наиболее дешёвым вариантом для самостоятельного изготовления является дровяной котёл. Конструктивно такой агрегат представляет собой две ёмкости, помещённые одна в другую. Внутренняя выполняет функцию топки, внешняя – нагревательного бака. Конструкция дровяного котла действительно проста, а работать он сможет не только с дровами, но и другими видами твёрдого топлива.

Конструкция дровяного котла включает:

• стальную топку (с дверцей);
• зольник (с дверцей);
• колосники топки;
• сажесборник;
• дымоход;
• шиберную задвижку;
• входной и выходной патрубки;
• ножки;
• чугунную крышку.

Устройство твердотопливного котла

Большой минус дровяного котла – низкий КПД, то есть огромный расход дров или постоянная нехватка тепла в доме.

Пиролизные котлы являются более дорогими в изготовлении: они имеют две камеры сгорания – для топлива и для пиролизного газа, а некоторые их компоненты и сами по себе стоят весьма недёшево. Тем не менее такое оборудование пользуется огромным спросом в виду его экономичности – оно полностью окупается на протяжении всего 3-4 сезонов.

Классическая схема пиролизного котла включает:

• камеру сжигания с форсункой;
• газифицирующую камеру;
• систему подачи воздуха;
• дымоходную систему;
• загрузочную камеру;
• водный теплообменник;
• систему циркуляции теплоносителя;
• датчики температуры и давления;
• регуляторный клапан.

Принцип работы пиролизного котла

Пеллетные котлы изобретены в конце XX века. Они функционируют на прессованных опилках, а их основной принцип действия заключается в передаче тепла от газа, выделяемого при сгорании последних, который нагревает теплоноситель в теплообменнике.

Котёл отопления на пеллетах своими руками

Конструкция пеллетного котла включает:

• корпус;
• топочную камеру с воздушным окном и дверцей очистки;
• теплообменник с водяным контуром;
• дымоудалитель;
• теплоизоляционную прокладку;
• автоматику контроля и управления.

В пеллетных котлах лучше всего использовать чугунные теплообменники: они имеют более высокий показатель теплоотдачи и не подвержены коррозии.
