Делаем складные строительные козлы из обрезков досок на дачу

Разборные строительные козлы

Теперь немного о технологии. Для фиксации элементов конструкции между собой можно, конечно, использовать старорежимную технологию сбивания гвоздями и загибания их с противоположной стороны. Только это абсолютно не практично и не так надежно, как сборка строительных козлов своими руками на саморезах при помощи спецсаморезов по дереву и отвёртки.

Да и для того, чтобы при необходимости разобрать нескладную конструкцию подмостков по окончании работ, придется вволю намахаться молотком и фомкой. Хотя может быть и конструкция более оригинальная, чем обычные строительные козлы неразборные.

Технология сборки разборных строительных ко́злов

Для того чтобы собрать конструкцию, можно использовать и гвозди – это самый дешёвый и практичный вариант. Однако некоторые элементы будут плохо держаться после такой фиксации, и подмостки получатся ненадёжными. Лучше и быстрее всего сборка ко́злов получается при помощи особых саморезов и отвёртки.

Одноразовые ко́злы чаще всего скрепляют гвоздямиИсточник ireland.apollo.com

Саморезы прочно удерживают доски между собой и не позволяют подмосткам разъехаться в самый неподходящий момент. Нескладную конструкцию тоже лучше собирать саморезами, хотя и там понадобится использование обычных гвоздей и молотка. На чертежах, которые показывают, как сделать ко́злы своими руками, хорошо виден принцип конструкции.

3 Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

• профильный уголок 50х50 мм, трубу аналогичных характеристик;
• болгарку, ножовку по металлу;
• измерительную рулетку;
• мел;
• соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

Подготовка

Сборка подходящих козел начинается с этапа проектирования. Необходимо составить подробный чертеж, который будет содержать в себе указания общих размеров и отдельных деталей.

На формирование чертежных схем влияет то, какого вида будут леса. Они могут быть двухэлементными – складными или цельными. В первом случае собираются две козловые опоры, на которые кладутся доски. Это позволяет регулировать длину лесов в зависимости от необходимости. Ширина же их определяется шириной опорных элементов. Во втором случае изготавливается цельная конструкция с фиксированными параметрами высоты, длины и ширины.

Наиболее простым вариантом самодельных лесов являются те, что изготовлены из деревянных материалов. Для сборки понадобится комплект основных инструментов и расходных элементов:

• молоток;
• ножовка (электролобзик);
• шуруповерт;
• измерительные приборы (рулетка, линейка).
• саморезы;
• сверла;
• крепежные металлические изделия.

Хранение и применение козлов

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

Самостоятельное изготовление строительных козлов: Инструкция +Фото и Видео

Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

• Дерева,
• Металла,
• Смешанные (дерево и металл).

Какими бывают козлы

Строительные подмостки бывают двух видов:

1. Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
2. Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Монтаж

Для монтажа понадобится:

• Схема,
• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Схема сборки

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Материалы для лесов

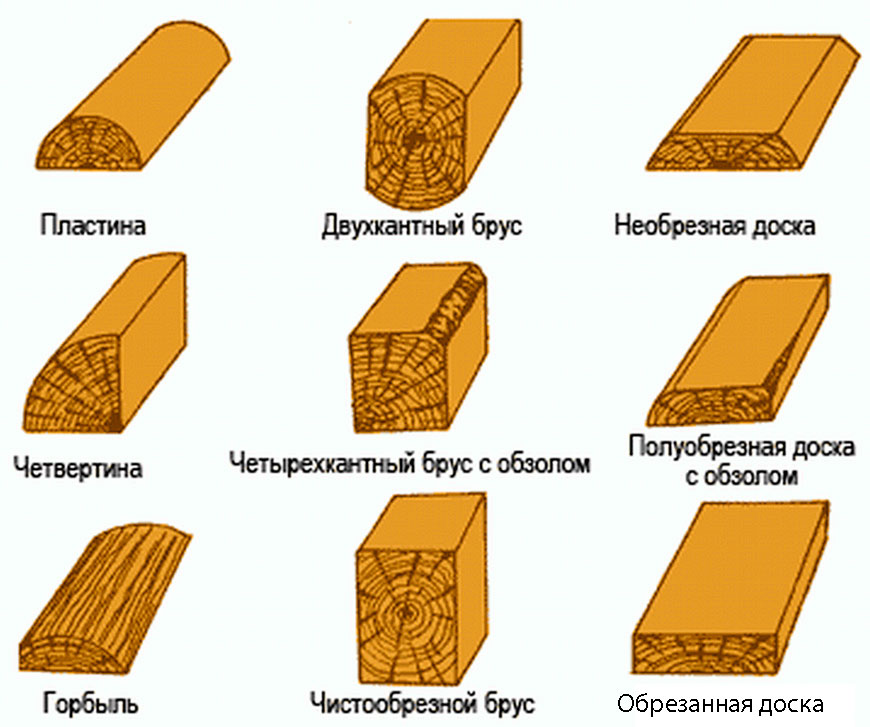

Важно, чтобы деревянные заготовки были сухими, прочными, поэтому наличие на них сучков, трещин, других дефектов недопустимо. По возможности желательно покупать материалы из ели, на сосне обычно бывает больше огрехов

В принципе, можно использовать любую прочную древесину, надежность которой накануне строительства нужно проверить.

Для этого на две невысокие опоры накладывают кирпичи, шлакоблоки, крупные камни подходящей формы.

Следует положить доску с толщиной 30 мм, встать на нее сверху и несколько раз подпрыгнуть. Делать это должен человек с хорошей реакцией и координацией, чтобы благополучно приземлиться на землю в случае неудачи. Если доска прошла испытание, ее можно применять для сборки лесов.

Для возведения строительной конструкции своими руками понадобятся также бруски с квадратным сечением и длиной стороны 100 мм, рулетка, очень поможет делу дисковая пила.

Спинка козел – столешница

Начнём с материалов, которые мне потребовались:

Для рабочего стола мне потребовался лист фанеры, пара кусков бруса с гранью в 5 см и доска двойка шириной 12 смНачнём с определения размеров столешницы, основа которой будет из листа фанеры

Ширина должна быть такой, чтобы готовый козлик проходил через все дверные проёмы в доме или квартире. Иначе в нём не будет никакого толка, застрянет и всёТак что ширину я взяла на 5 см уже, чем дверной проём, а длину – по размерам фанерного листа, хотя она может быть и короче, если вам так удобно

Чтобы шляпки саморезов в местах крепления не торчали наружу, я использовала зеньковку – специальную насадку на дрель, которая делает небольшие углубленияДля каркаса мне пригодился брус: я разметила и разрезала его так, чтобы собрать в рамку

Рамка столешницы очень простая – по торцам брус укладывается между продольными частямиКрепление рамки – с боков. Сначала делаю отверстия дрелью, а потом закручиваю по паре длинных саморезов. Спасибо всем, кто изобрёл электродрель и шуруповёртЗавершающий этап в сооружении столешницы – крепление фанерного листа к рамке. Я сделала это теми же саморезами в раззенькованные отверстия

Монтаж строительных деревянных подмостей (козлов) своими руками

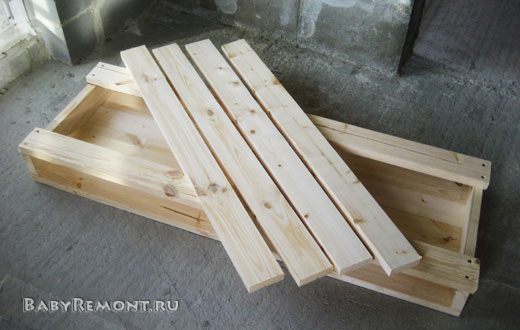

1. Отрежьте 5 досок на верхнюю площадку подмостей по 1470мм.

2. Отрежьте 2 доски для изготовления полочки под верхней площадкой. Длина досок 1480мм. Они длиннее верхней площадки на 10 мм, чтобы прикреплённые в дальнейшем ноги шли немного под углом.

3. Отрежьте 3 поперечных доски по 500мм.

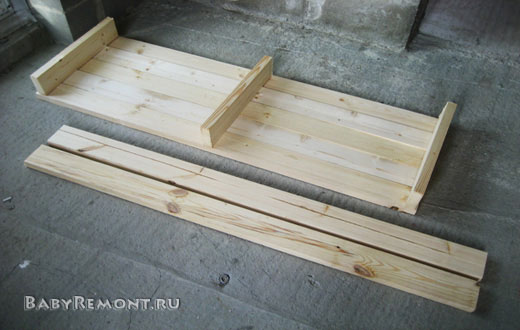

4. Прикрепите доски верхней площадки к поперечинам. Для этого поставьте на ребро две крайние поперечины (500мм), разложите на них пять досок верхней площадки.

Выровняйте доски по краям.

Прикрутите доски в ребро поперечин по краям. Затем найдите середину верхней площадки подмостей и скрутите по центру. (Используйте саморезы 5Х70мм).

Обратите внимание, что края досок верхней площадки лучше крепить двумя саморезами, а центр одним

5. Снизу прикрепите две полочки (саморезы 5Х70мм). На них в дальнейшем будет очень удобно класть различный инструмент, чтобы он не путался под ногами при работе.

6. Отрежьте 4 ноги для подмостей по 1150мм.

7. Прикрутите ноги подмостей в раскос. Расстояние между наружными гранями ног возле верхней площадки должно быть 500мм, а у основания 600мм (саморезы 5Х70мм).

8. Переверните подмости и обрежьте концы ног козлов, торчащие над верхней площадкой, как показано на рисунке (три обрезано, один торчит).

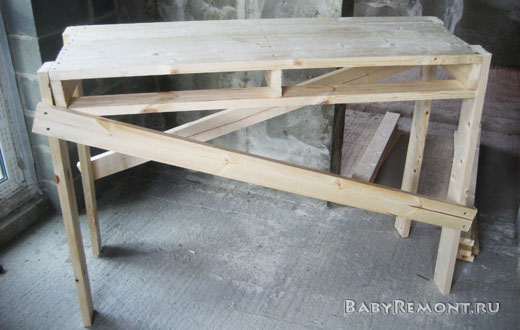

9. Прикрутите косые поперечины (1700мм) накрест снаружи (саморезы 5Х70мм). Торчащие концы обрежьте.

10. Прикрутите косые поперечины (700мм) короткие накрест изнутри (саморез 4Х50мм).

Затем прикрутите ступеньку (500мм) с двух коротких сторон на расстоянии 360мм от верхней грани крышки до верхней грани ступеньки (саморез 4Х50мм).

После этого прикрутите по две бабышки (100мм) для второй ступеньки на коротких сторонах на расстоянии 720мм от верхней грани (саморез 4Х50мм) и на них прикрутите вторую ступеньку (570мм) (саморез 5Х70мм).

11. Прикрутите две прямые поперечины на большие стороны (1580мм) (саморез 4Х50мм).

После этого подрежьте ноги, чтобы они были одинаковой длины.

12. И последний этап — зашкурьте наждачной бумагой места спила.

Ваши рабочие строительные деревянные подмости (козлы), сделанные своими руками готовы к работе! На их изготовление ушло всего лишь 100 минут.

Решение проблемы зажима режущей части пилы

Существуют два варианта таких козел для пилки бревен бензопилой.

1 вариант

Стальные конструкции, в которых бревно фиксируется зубчатым фиксирующим устройством либо цепью, а выступающий, более длинный конец находится за пределами козел.

В такой конструкции основная опора спроектирована так, что равновесие козел не нарушается ни при каких обстоятельствах. За границей такие козлы производят в заводских условиях.

Отечественные отличаются простотой, а их чертежи, также защищенные патентом, стоят значительно дешевле.

2 вариант

Иной вариант конструкции для распиливания бревен при помощи бензопилы, также защищенный патентом, изготавливается из дерева.

Положительные стороны этого варианта:

• Возможность распиливания бревен без помощников, в одиночку, поскольку отпадает необходимость поворачивать их, чтобы избавиться от зажима.
• Цепь пилы не зажимается в распиле.
• Возможность контроля длины отпиливаемых отрезков бревна. Такая конструкция позволяет получать отрезки одинаковой длины.
• Спиленные отрезки бревна откатываются в безопасное место, не причиняя вреда пильщику.
• Возможность хранения в сложенном виде. В кладовой такие складные козлы не займут много места, в сложенном состоянии их толщина составит не более 12 см.

Изготовление

Рассмотрим поэтапно, как изготовить козлы самостоятельно.

Двухэлементные

Необходимо заготовить детали конструкции. Из бруска или доски с подходящими размерными параметрами выпиливаются заготовки – ножки, верхние перекладины, усилительные перемычки.

Длина заготовки, которая послужит верхней перекладиной, определяется тем, какая ширина козел необходима в той или иной ситуации. Оптимальным ее размером являются величины 35-50 см.

Высота брусков, используемых в качестве ножек, обусловлена потребностями человека в каждом конкретном случае. Данная величина может варьироваться от 0,5 до 1 м. Превышение высоты в один метр не рекомендовано по причине снижения фактора устойчивости конечной конструкции.

Как показано на чертеже, торцевые края ножек должны быть обрезаны под углом, который обеспечит их развод в стороны. Такой угол выверяется так:

• заготовки для ножек положить на ровный пол, чтобы их расположение напоминало боковые стороны трапеции;
• верхнюю перекладину уложить на узкую часть трапеции, создавая ее импровизированную вершину;
• на будущих ножках сделать отметки по перекладине, как по линейке;
• обрезку заготовки произвести по выверенным отметкам.

После этих манипуляций верхняя перекладина и ножки соединятся под нужным углом. Их скрепление осуществляется при помощи саморезов с достаточной длиной, которые вкручиваются с верхней стороны будущих козел. Во избежание растрескивания древесины просверливаются посадочные отверстия под каждый саморез. Диаметр отверстий не должен превышать диаметра резьбы шурупов.

Торцевые края усилительной перемычки срезаются под углом. Последний определяется таким же методом, который используется при проведении углового среза на ножках. Заготовка для перемычки кладется на ножки, уже прикрепленные к верхней перекладине. По внутренней стороне ножек на перемычке делаются отметки, по которым производится торцевание.

Важно: соединительная перекладина располагается на расстоянии 10-15 см от нижнего края ножек. Прикрепление перемычки осуществляется при помощи саморезов

Устойчивость изделия к деформационным нагрузкам повышается за счет применения металлических крепежных деталей. Во внутренние углы при помощи саморезов меньшей длины прикручиваются металлические уголки. Если боковая сторона соединительной перемычки встала заподлицо с ножками, можно усилить их примыкание при помощи металлических перфорированных пластин, прикрученных саморезами. Уголки и пластины закрепляются минимум на 4 самореза – по 2 на каждую отдельную деталь.

Вторая пара «ног» изготавливается по тому же принципу. В тех случаях, когда из-за чрезмерной длины козел создается прогиб рабочей площадки, необходима сборка третьей пары «ног», которая устанавливается посередине.

Устойчивость полученных козел обеспечивается подгонкой его «подошв» к поверхности пола. «Подошвы» должны иметь оптимальный угол, позволяющий им прилегать к напольному покрытию всей плоскостью. Данный фактор обеспечивает функциональную безопасность проведения работ на высоте. Для создания рабочей площадки используются доски достаточной толщины. Они кладутся на козлы таким образом, чтобы их края выступали за «ноги» на 15-20 см, и при этом в середине не создавался чрезмерный прогиб. Доски можно прикрепить к ножкам саморезами – по 2 штуки на каждую точку соприкосновения.

Отличительной чертой данного вида строительных козел является возможность их складного хранения. Достаточно демонтировать настил из досок, и «ноги» можно компактно уложить в то место, где они будут храниться. А также двухэлементные козлы можно использовать в качестве раскладного столярного верстака-стола.

Козлы цельного вида изготавливаются по принципу двухэлементных. В данном случае «ноги» козел соединяются между собой досками, представляющими рабочую площадку, и специальными перемычками.

Перемычки служат усилителями конструкции и не дают козлам расшатываться в поперечной и продольной плоскостях

Очень важно правильно смонтировать данное усиление, чтобы оно выполняло свое предназначение наилучшим образом

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее. Принцип соединения штыревых лесов Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров). Хомутовые леса — быстрый монтаж/демонтаж Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин Клиновые

При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм. Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

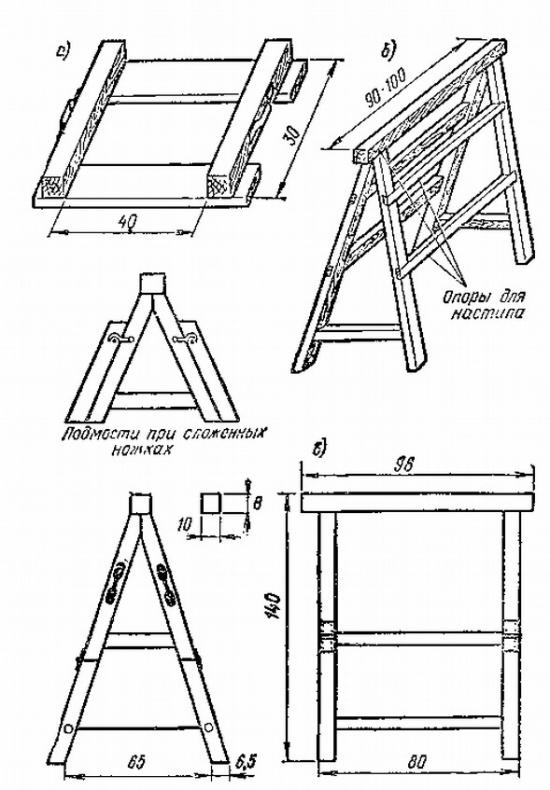

Чертежи

Первым делом я стал искать чертежи. Есть довольно много разных вариантов сборки, но мне понравились столярные козлы от участника «форумхаус» (вот эта статья https://www.forumhouse.ru/articles/house/6763).

Складные козлы.

Размеры собранных заготовок. Высота 85 см, ширина 90 см.

Размеры используемых деталей.

Человек, который сделал эти козла на фото выше, имеет большой опыт в столярке и по чертежам собрал своими руками очень круто. Но на это у него ушло примерно 6 часов.

Мне же подмости нужны были срочно и вымерять углы с транспортиром я не стал, а прикидывал на глаз и отпиливал все не нужное по месту. В целом я придерживался конструкции.

Сборка ножек и примерка

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

• ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
• опорная планка (верхняя) устанавливается в паз вертикально
• добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
• конструкция временно стягивается струбцинкой

Затем выполняются операции:

• размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
• получившиеся точки соединяются линией, которая становится вертикальной осью вращения
• угольником размечается продольная ось ножки
• в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой

Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ног осуществляется поэтапно:

• болт проходит сквозь одну деталь
• на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• на резьбовую часть надевается вторая нога
• осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.
