Сборка краскопульта в домашних условиях своими руками

Распылитель из фломастера

Предлагаемый вариант создания краскопульта базируется на использовании детали от распылителя (для опрыскивания горшечных цветов) и оболочки засохшего фломастера. Этот распылитель лучше всего применять для покрытия краской глиняных и деревянных поверхностей.

Для изготовления краскопульта понадобится только корпус от фломастера

В процессе изготовления распылителя из фломастера понадобится:

небольшой контейнер из пластика;

• несколько кусочков пластиковых трубок (например, от капельницы), чей диаметр равен 4 мм;
• клей;
• бытовой распылитель;
• канцелярский нож;
• сверло;
• маркер.

При изготовлении распылителя из фломастера надо следовать инструкции:

1. При помощи сверла проделать в дне контейнера из пластика две дырочки по 4 мм. Просветы должны находиться ближе к краям бутылочки, напротив друг друга;
2. Всунуть в дырочки обрезки трубки из пластика и расположить их так, чтобы один почти касался дна, а другой опускался чуть ниже крышки. Оба обрезка нужно закрепить в своём положении посредством клея. Края трубок за пределами баночки следует расположить на одном уровне;
3. Убрать с распылителя для опрыскивания растений защитный корпус и изъять главный механизм — цилиндрический канал с форсункой (с помощью канцелярского ножа);
4. Просверлить в механизме дырочку и закрепить в ней часть трубки из пластика, смазав основание клеем;
5. Разобрать фломастер, оставив для изготовления устройства один корпус. Заострённый край этой детали нужно срезать канцелярским ножом;
6. Просверлить на одной грани оболочки от фломастера две маленькие дырочки. Одна должна быть практически на конце детали, а другая — в середине.

Теперь можно собирать инструмент для распыления краски из уже готовых частей:

• Бутылочку для красящего состава необходимо соединить с деталью от фломастера, используя обычный клей. Пластмассовый цилиндр нужно установить между вклеенных трубочек, на одинаковом расстоянии от них;
• Форсунку от распылителя для взбрызгивания цветов надо погрузить внутрь фломастера со стороны толстого конца;
• Нужно отрезать от мягкой резиновой трубки небольшую часть и соединить ею трубочку, край которой задевает дно, с отверстием в форсунке;
• Ещё один отрезок резинового шланга нужно установить на трубку, подающую воздух (вклеена в форсунку), и протянуть его к противоположной от неё стороне краскопульта;
• Надо снова отделить от резиновой трубки небольшую часть и надеть её на трубку в контейнере, край которой не достаёт до краски. Этот обрезок резиновой трубки нужно направить к противоположной от форсунки стороне корпуса.

Советы по использованию краскопульта

Справившись с созданием устройства, можно переходить к процессу покраски стен или любых других поверхностей. А чтобы улучшить и ускорить эту работу, следует прислушаться к рекомендациям профессионалов:

• Распыляя красящее вещество, нельзя долго направлять струю на одно и то же место. Это чревато получением толстого покрытия;
• Во время окрашивания поверхности краскопульт нужно держать прямо. Если нарушить это правило, то краски уйдёт чересчур много;
• Окрашиваемая площадь покроется идеально ровным слоем при перемещении устройства по кругу;
• Второй слой красящего вещества наносят только после абсолютного высыхания первого;
• Приступая к покраске, готовят окрашиваемую поверхность — очищают её от пыли и грязи.

Создание самодельного приспособления для распыления краски — не двухминутное дело, а достаточно трудоёмкий процесс, в котором важно не ошибиться в последовательности действий. Зато вы бесплатно получите устройство, механизм которого не хуже краскопульта, продающегося в магазине

Водоэмульсионная краска – один из самых популярных материалов, используемых для внутренней отделки. Обычно для работы достаточно валики и кисти, но для больших поверхностей лучше использовать краскопульт для водоэмульсионной краски.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.

2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.

3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Самостоятельная сборка краскопульта

В домашних условиях легко собрать пульверизатор для окрашивания из встречающихся в любом гараже материалов. Для сборки понадобится выполнить следующие действия:

1. В качестве ёмкости для краски подойдёт любой пустой бутыль с широкой головкой, но нельзя брать обычные бутылки из-под воды. Требуется ёмкость из плотного пластика.
2. На следующем этапе необходимо использовать пенопласт высокой плотности для изготовления заготовки. Один из краёв обязательно должен соответствовать диаметру горлышка ёмкости, а нижний край быть немного шире из-за особенности пенопласта сжиматься.
3. В заготовке проделывают дрелью отверстие. Процедура проводится только с помощью сверления. Резание или прокалывание сделает отверстие неровным и деформирует деталь. Один из туннелей обустраивается сверху вниз, а потом в него устанавливают стержень шариковой ручки. Второй туннель проделывают по горизонтали и в него устанавливают вместо стержня корпус от той же ручки.
4. В конце детали просто соединяют. На этом сборка краскопульта считается законченной.

Легко в домашних условиях сделать пульверизатор своими руками. Как увеличить срок эксплуатации этого агрегата — уже другой вопрос, ведь стержни от ручки и пенопласт — это материалы недолговечные. Решить проблему можно путем постепенной замены простых частей на более крепкие детали. Например, стержень от ручки заменяется металлической трубкой.

Пользоваться самодельным агрегатом легко, но у многих через некоторое время появляется идея его усовершенствования. Благодаря небольшим изменениям можно значительно увеличить функциональность пульверизатора. Так, удаётся добиться тонкого напыления краски с помощью модернизации заготовки из пенопласта. Для этого проделывают дополнительное отверстие сверху вниз. Размер туннеля идентичен диаметру. Он должен проходить параллельно отверстию, в который вставлен стержень от шариковой ручки.

Благодаря таким изменениям возрастает давление, которое увеличивает скорость выхода лакокрасочного покрытия, а значит, и струя распылённой краски становится тоньше.

В любом случае главное знать, как сделать пулевизатор своими руками так, чтобы он не уступал по сроку эксплуатации промышленным моделям. Для этого следует предпринять следующие меры:

1. Краски должны быть на водной основе, поскольку даже жёсткий пенопласт является материалом, который легко вступает в реакцию с различными химическими веществами, являющимися основой растворителей.
2. Пенопласт хорош как материал, только если проводится работа краскопультом один или два раза. Для регулярной работы с этой аппаратурой лучше всего использовать резину.

Виды краскораспылителей

Устройства фабричного производства разделяют по различным признакам. Бывают:

• обеспечивающие как высокое, так и пониженное давление;
• автоматические и предназначенные для работы вручную;
• с баком снизу и сверху;
• безвоздушные и устройства принудительной подачи воздушного потока.

По качеству работы различают профессиональные приборы и полупрофессиональные.

Краскораспылитель с низким давлением больше всего напоминает по рабочим характеристикам самоделку (обычный бытовой прибор не обеспечивает высокого давления). В продаже еще бывают серийные варианты краскораспылителей, созданных для применения с пылесосом.

Какие типы самодельных вариантов краскопультов существуют?

Если вы задались вопросом, как сделать краскопульт своими руками, следует сразу разобраться с техническими моментами. Посмотрите, какое оборудование вы можете использовать для этой задачи. Своими руками создать устройство для покрасочных работ с авто – это смелая и амбициозная цель. Существует несколько вариантов распылителей для краски, которые можно выполнить самостоятельно. Давайте кратко рассмотрим варианты пульверизаторов с простой конструкцией:

1. Самодельный инструмент из шариковой ручки и пенопласта. Вы можете найти ряд видео и инструкций по созданию такого инструмента. Но лучше не тратить время, так как покрасить с его помощью можно только примерно.
2. Краскопульт своими руками из баллончика из-под аэрозольного материала. Желательно взять баллон дорогой краски, просверлить в нем отверстие для заливки краски, а также для подключения компрессора. Это рабочий, но непрофессиональный инструмент.
3. Оборудование из старого пылесоса. Конечно, для автомобиля такое решение не подойдет, но в домашних условиях можно будет произвести определенные покрасочные работы, выполнить хозяйственные задачи.
4. Вариант самодельного устройства из старого неработающего покрасочного пистолета, который можно восстановить. В этом случае вы можете получить вполне работоспособное оборудование с большим списком выгод.
5. Применение доступных в свободной продаже деталей для создания качественного распылителя для краски. Это вполне достойный вариант, если у вас есть техническая смекалка и понимание того, как можно сделать такое устройство.

Сегодня мы поговорим в большей степени о последнем варианте, так как только такой самодельный краскопульт может обусловить возможность ремонта кузова авто. Чтобы покраска, выполненная своими руками, была более или менее качественной, не используйте популярные и раскрываемые в десятках видео способы создания устройств из шариковой ручки и куска пенопласта. Такое устройство точно не сможет служить долго и дать нормальный результат.

Подготовка оборудования для покраски вашего авто своими руками

Прежде чем решить, как сделать краскопульт своими руками, стоит продумать остальной комплект устройств. Это может быть минимальный набор для подачи краски, но лучше организовать хорошую камеру, пусть и самодельную. Своими руками покрасить авто будет невозможно с ровным слоем ЛКП, если покраска осуществляется на улице, а давление от компрессора поступает неравномерное.

Поэтому для проведения покрасочных работ вам обязательно понадобится помещение, которое можно просушить. В нем не должно быть много пыли, а также можно придумать самодельное оборудование для нагнетания высокой температуры. Так камера позволит просушить авто после покраски. Но своими руками выполнить можно далеко не все действия, чтобы достичь профессионального качества.

Где взять компрессор, если нет никаких идей?

Одна из идей для производства самодельного простейшего компрессора – запаска из багажника вашего автомобиля. Накачайте с помощью ножного или электрического насоса давление в 3 атмосферы, обработайте шланг для подключения краскопульта, чтобы он накручивался на колесо и нажимал рычажок внутри устройства для выхода давления. Пока воздух будет спускаться до 2 атмосфер, у вас будет определенное время для нанесения краски.

Это каждый может сделать своими руками. Но вы также должны понимать, что качество покраски вашего авто в этом случае будет очень низким. Лучше не прибегать к таким извращениям и воспользоваться стандартными аэрозольными баллончиками. Если для покраски у вас нет ровным счетом ничего, лучше поехать на станцию и заказать проведение всех необходимых работ.

Технология побелки

Во время покраски или побелки известью краскопультом нужно придерживаться умеренного темпа работы. Нанесение покрытия должно происходить равномерно. Инструмент при работе нужно удерживать строго перпендикулярно плоскости, иначе на ней останутся разводы и пятна.

Опытные ремонтники советуют сначала обрабатывать углы. Рабочую смесь нужно наносить накладывающими спиралевидными движениями. Самый первый слой должен быть самым тонким. Не нужно беспокоиться, если идеальное покрытие не получилось с первого раза. Чтобы потолок напоминал своим внешним видом лист бумаги, нужно хорошенько отрегулировать устройство и придерживаться технологии обработки.

Как собрать пульверизатор для авто из подручных деталей?

Может быть множество вариантов организации пульта для нанесения краски на детали кузова авто. Своими руками можно собрать вполне презентабельный краскопульт, который может работать намного лучше обычного аэрозольного баллончика с краской. Конечно, краскопульт своими руками может собрать только тот человек, который обладает определенным техническим мышлением и понимает некоторые сложные аспекты в этой технике. Вот один из вариантов изготовления детали своими руками:

1. Отправьтесь на ближайший рынок и подыщите качественный распылитель для воды или ядохимикатов с регулировкой факела распыления. Главное, чтобы рабочий механизм был металлическим.
2. Вам придется соорудить самодельное крепление шланга от компрессора, так что сразу придется выбрать оптимальные комплектующие, гайки, прокладки для герметизации. Это поможет собрать все своими руками.
3. Вам понадобится также емкость для краски, которая будет подавать материал в краскопульт. Это может быть и обычная пластиковая бутылка, но лучше поискать что-то более надежное и презентабельное.
4. Емкость для краски должна устанавливаться на будущий пистолет сверху, чтобы материал свободно стекал в камеру подачи. При этом в нижней или боковой части будет организована подача давления.
5. Можно использовать различные варианты регулировки, чтобы получить максимум производительности и покрасить любую поверхность без особых потеков и пробелов.

https://youtube.com/watch?v=CRVvKv2wKhY

Стоит заметить, что даже с более или менее правильно собранным пистолетом получить высокую эффективность работы своими руками будет крайне сложно. Покраска самодельными средствами крайне редко принесет вам удовлетворение от результатов. Так что лучше купить пусть даже китайский, но заводской краскопульт и не придумывать велосипед. Но если у вас в наличии есть все детали для создания такого инструмента, можно попробовать сделать краскопульт для покраски авто

При этом важно не тратить деньги, а просто проверить свои технические способности

Это интересно: Литиевая консистентная смазка — применение, характеристики

Краскопульт из компрессора от холодильника

Работа с краскопультом, подсоединенным к компрессору от холодильника, заметно отличается по уровню шума от работы с таким же устройством, где в качестве нагнетателя воздуха используется пылесос. Включенный агрегат от холодильника издает еле слышимый шум. По этой причине многие мастера предпочитают изготовить компрессор из холодильника не только для подключения пневмоинструмента, но и для покрасочных работ. Но сам процесс изготовления компрессора достаточно сложен.

1. Потребуется отпилить нужные трубки от агрегата и заглушить их.
2. Поскольку компрессор от холодильника имеет малую производительность, то потребуется подсоединить к нему ресивер. Его можно изготовить из огнетушителя, газового баллона и других емкостей, способных выдерживать высокое давление.
3. Также потребуется установка обратного клапана, реле давления (прессостата), редуктора с манометрами и влагоотделителя. Только после такой комплектации краскопульт сможет правильно работать.

Когда компрессор будет готов, остается лишь самому сделать краскопульт. Его можно изготовить из деталей от авторучки и банки с пластиковой крышкой. Чертеж приспособления показан на следующем рисунке.

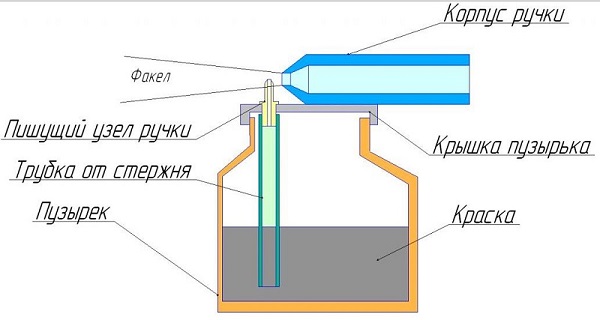

Изготавливается распылитель краски следующим образом.

1. Из пишущего узла стержня от пишущей ручки извлекается шарик.
2. Далее, стержень вставляется в предварительно проделанное отверстие в крышке и закрепляется с помощью клеевого пистолета.
3. Напротив стержня на крышке от банки или пузырька закрепляется корпус ручки также клеевым пистолетом. Отверстие корпуса ручки будет служить соплом. При необходимости, его можно расширить с помощью наждачной бумаги. Пишущая часть стержня должна быть установлена строго по центру отверстия сопла.

Шланг, идущий от ресивера, подсоединяется к корпусу ручки, после чего краскопульт будет готов к работе.

По такому же принципу можно сделать и мини краскопульт. Для его изготовления понадобится медицинский флакон, например, из-под зеленки, 2 пробки и 2 стержня от авторучки.

В пробках проделываются отверстия, как показано на фото выше, в которые плотно вставляются стержни от авторучек без пишущей части. Трубку, через которую будет подаваться краска, необходимо совместить с центром воздушной трубки.

Получившийся маленький краскораспылитель может пригодиться для мелких покрасочных работ.

Совет! Подключать его к компрессору не обязательно. Достаточно просто дунуть в воздушную трубку, и краска, залитая во флакон, начнет распыляться.

Изготовление краскопульта для порошковой краски

Изготовление распылителя для порошковой краски — нелегкая задача, которая требует профессиональных навыков и знаний в области электричества. Распространенная технология изготовления краскопульта включает в себя следующие задачи:

1. Собрать электрический модуль. Для этого сердечник формируется из куска пластмассовой водопроводной трубы и намотанной на нее проволоки с ферритовым элементом. Этот модуль размещается в пластиковом сосуде и заполняется парафином.
2. Собрать пистолет. В пластмассовый тройник монтируется электрический сердечник, при этом он должен очень плотно входить в него. Стенки изнутри необходимо обработать клеем, чтобы обеспечить устойчивость механизма. Все электропровода выводятся наружу через нижние отверстия, которые запечатываются парафином, а оголенный сердечник накрывается кожухом.
3. Соединить конструкцию с красконаливным бачком. На тройнике высверливается отверстие, куда вставляется бачок, при этом поступление краски регулируется резиновым курком.
4. Выведенные провода развести и замкнуть на блоке питания, после чего можно приступать к проведению испытаний и заполнению аппарата порошковой краской.

Нюансы работы с краскопультом из пылесоса

Схема устройства краскопульта с регулировками.

Если ответ на вопрос, как сделать краскопульт, найден, осталось научиться с ним работать. В случае покраски автомобиля оба слоя краски, проявочный и основной, сначала наносятся на те участки авто, где некачественная покраска наименее заметна: торцы коробов, пороги, проемы дверей. Затем можно приступать к напылению эмали на края деталей, по границам малярного скотча и пленки. Это позволит избежать потеков краски: они попадут на пленку или скотч. В целом это повысит качество покраски и позволит скорректировать способ напыления и густоту краски.

Если с краями поверхностей особенных проблем не случилось, можно начинать работы с основными площадями. Движения при этом лучше совершать быстрые и горизонтальные, постоянно контролируя потеки краски.

Схема использования краскопульта.

Чем больше количество слоев и чем они тоньше, тем качественнее результат. Для лучшего результата рекомендуется покраска минимум в три слоя, включая проявочный. Сушить поверхность между слоями можно долго. Например, после проявочного слоя время сушки может составить до получаса и больше – за это время растворитель должен закончить активную фазу испарения.

Высокий расход эмали при использовании самодельного краскораспылителя связан не только с низким давлением, но и с неизбежной после покраски полировкой автомобиля. Особенно это касается лака, поскольку множественные дефекты, неизбежные при работе с таким инструментом, придется исправлять пастами и мелкозернистыми абразивными смесями. Так что экономить на материалах при таком подходе не получится.

Как еще применить самодельный краскопульт:

1. Напыление декоративных материалов (имитации дерева и камня) на стены и другие поверхности.
2. Поливка больших или находящихся в труднодоступных местах (на большой высоте) комнатных растений.
3. Ремонт (покраска) мебели.

Использование холодильника для краскопульта

Из компрессора старого холодильника делают устройство, нагнетающее воздух, необходимый для окрашивания краскопультом. Его закачивают в ресивер, в качестве которого используют любую прочную герметичную емкость: огнетушитель, канистру и т.п.

Переделку компрессора выполняют в такой последовательности:

1. Снимают с холодильника вместе с реле. Трубки перекусывают.
2. Ненадолго подключают к сети, определяют, через какую трубку подается воздух.
3. К всасывающему патрубку подсоединяют бензиновый автомобильный фильтр. Он не допустит засасывания пыли в компрессор.
4. Подающую трубку подсоединяют к ресиверу.
5. На выходе устанавливают дизельный фильтр. Он не пропустит влагу из атмосферного конденсата.

При монтаже добиваются хорошей герметичности. Соединения выполняют бензиновыми шлангами, в которые плотно входят медные трубки от компрессора, фиксируют хомутами. Желательно установить манометр, закачивать в ресивер не более 3 атм.

Варианты исполнения

Мы будем разделять данный девайс на два класса — с ресивером и без него.

Без ресивера

Для наших целей необходимо сделать что-то вроде переходника между шлангом от пылесоса и тем, что будет подавать воздух на пистолет. Соединение должно быть максимально герметичным, чтобы уменьшить потери на выходе. Этого можно добиться, вставив шланг в трубку от пылесоса, а затем загерметизировав отверстие монтажной пеной, и перемотав соединение скотчем. Советую загерметизировать и сам пылесос.

@yotube.com, канал Твоя идея ТВ

Преимущества конструкции:

• Это то, что я называю «дёшево и сердито» — минимальные экономические затраты. Старый советский пылесос можно взять с рук буквально за копейки. Дело остаётся за шлангом и пистолетом.
• Относительная простота изготовления устройства. Даже не очень рукастый товарищ сможет собрать вышеописанное приспособление.

Недостатки:

• Некоторые пистолеты не будут работать как положено при таком низком давлении, какое выдаёт пылесос. Придётся поискать подходящую модель.
• Необходимость постоянной работы пылесоса при покраске. Если пользоваться схемой без ресивера достаточной ёмкости, при отключении электропитания давление в системе исчезает сразу же.
• Некоторые лакокрасочные материалы (ЛКМ) невозможно будет продуть через сопло при таком низком давлении воздуха. Выход — сделать их пожиже при помощи растворителя, но предел есть всему. У некоторых ЛКМ при слишком большом количестве растворителя разрушается химическая структура. Кроме того, есть риск подорвать предыдущие нанесённые слои лака или краски.

Эстетическую сторону мы обсуждать не будем — задачи получить фирменное изделие с классным дизайном перед нами не стоит.
