Крепление кабеля к стене

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

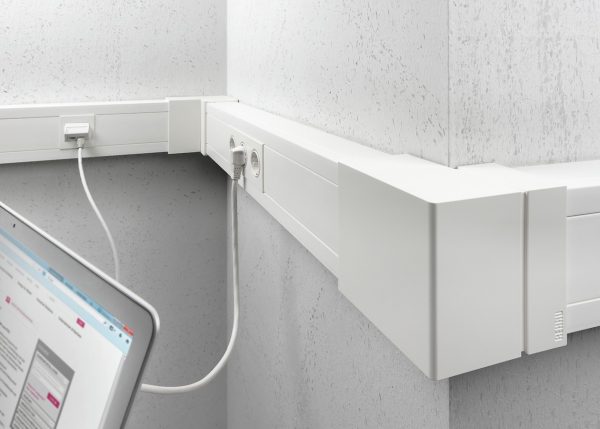

• Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный с точки зрения эксплуатации: всегда свободный доступ для замены, ремонта и модернизации.

• Прокладка некоторого количества проводов в специальных плинтусах.
• Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
• Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее – грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.

Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа – неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки	Разновидность провода
Силовой	Информационный
Горизонтальный участок	350	250
Вертикальный участок	500	350
В обе стороны от вершины угла при повороте на 90 градусов	70	50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

До того, как приступить к финишной отделке потолочной поверхности, нужно обязательно подвести электропровода к выключателям и источникам искусственного освещения. Скрытая проводка по потолку не только позволит сэкономить средства на покупке кабеля, но и является более надежным вариантом с точки зрения безопасности.

Подготовительные работы

Схема монтажа проводки по всей квартире

Перед тем как приступить к монтажу, потребуется выполнить несколько задач:

• Определить наиболее подходящий метод прокладки.
• Подобрать комплектующие для прокладывания кабеля.
• Установить местоположение распределительных коробок. Их рекомендуется монтировать в местах ответвления кабеля к выключателю или на максимально близком к этому месту участке. Чем больше распределительных коробок, тем проще будет монтаж и обслуживание готовой системы.
• Составить план проводки, помня, что провода должны идти только под прямым углом. На схеме также нужно отметить места установки осветительных приборов в помещении.
• Подобрать марку и сечение кабеля (сделать это можно с помощью специальной таблицы).
• Приобрести нужные материалы и инструменты.

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

• для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
• для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Порядок крепления кабель-канала на стену своими руками

Так как крепить кабель канал к стене несложно, то можно выполнить эту манипуляцию самостоятельно. Вот, какой порядок действий соблюдают:

1. Сначала подобрать правильный короб. Его вписывают по эстетическим характеристикам под обстановку интерьера и не выделяться на стене.
2. Учесть, что установка выполняется точно, чтобы не испортить эстетичность помещения.
3. Поэтому сначала составляется схема, с учетом особенностей дома и конкретных комнат. Так можно учесть удобство и рациональность размещения линий. Составить кратчайший ход электрической лини между двумя точками.
4. Только после составления схемы выполняется разметка с проверкой параллельности и перпендикулярности будущих линий. Помощь окажет здесь уровень для проверки соответствия линии горизонту и вертикали.
5. Вдоль горизонталей и вертикалей пишущим инструментов размечаются линии. На этом же этапе отмечается локация коробки распределения, будущих точек присоединения бытовых приборов при помощи вилок или кнопок выключателей.
6. Если приходится внести корректировки, то осуществлять это на этапе фиксации кабель-каналов.

Установка выполняется точно, чтобы не испортить эстетичность помещения.

Крепление кабель-каналов к гипсокартонным плитам

По причине чрезмерной крошливости гипсокартонных плит, прикрепить такое изделие на данный тип плоскости достаточно проблематично. Любая попытка нарезать резьбу саморезами или сверление отверстий, приведет к нулевой эффективности.

Поэтому, используют изделия из пластиковых материалов, которые следует закреплять на клеевые составы, обеспечивающие необходимую прочность. Установить лучше маленькие в сечении короба позволительно на двухсторонний скотч.

Используют изделия из пластиковых материалов, которые следует закреплять на клеевые составы, обеспечивающие необходимую прочность.

Как закрепить кабель-канал на бетонную стену

К бетонной поверхности, за счет высокой механической прочности, можно осуществить монтаж разных по габаритам коробов (как пластмассовых, так и металлических). Так как в бетон можно вкрутить любые типы крепежей.

К бетонной поверхности, за счет высокой механической прочности, можно осуществить монтаж разных по габаритам коробов.

Крепление кабель-канала на металл

Когда возникает необходимость закрепить конструкцию к металлической поверхности, используют специальный крепеж для кронштейна. Он позволяет добиться максимальной надежности при фиксации массивных конструкция, в которые выкладывают тяжелые кабеля. Такой способ навел применение в промышленных помещениях или офисных зданиях, где нужно выложить большое количество электрических шнуров.

Для бытовых нужд, в преобладающем большинстве случаев, предпочитают саморезы по металлу, в народе они получили название «клопы».

Когда возникает необходимость закрепить конструкцию к металлической поверхности, используют специальный крепеж для кронштейна.

Как крепить кабель-канал к кирпичной стене

Когда крепится к кирпичной кладке, лучше всего применять дюбели по причине их надежности. Они могут выдержать существенные механические нагрузки. Учитывать особенность кирпичной стены – не высверливать отверстия в шовных линиях, чтобы при фиксации пластикового канала он не испытывал прогибания.

Когда крепится к кирпичной кладке, лучше всего применять дюбели по причине их надежности.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
  Установка дюбеля
• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Требования к монтажу электропроводки под натяжным потолком

Любой вид электромонтажных работ требует наличия профессиональных знаний и навыков. Экспериментирование, не подкреплённое профессионализмом, при монтаже электрики недопустимо.

Выполнение работ по прокладке проводки над натяжным потолком начинается с проектирования освещения ПВХ-полотна, разработки эскиза компоновки светильников (люстр, светодиодных лент) на поверхности декоративной оболочки. Затем, исходя из конструкции натяжного потолка и назначения помещения, подбирают осветительные приборы, соответствующие художественному исполнению полотна и требованиям мощности. Система освещения может состоять из приборов одного или нескольких видов.

Зная количество светильников и потребляемую каждым из них мощность, расчёт общей нагрузки на проводку для определения необходимой площади сечения кабелей выполняют суммированием мощностей.

На листе бумаги составляют схему расположения и подключения светильников, монтажа выключателей и распределительных коробок.

Затем, в зависимости от материала исполнения основания, выбирают способ крепления к нему светильников и проводки.

Исполняя всё перечисленное выше, следует руководствоваться требованиями, предъявляемыми к электропроводке, в том числе и монтируемой под натяжным потолком:

• безопасность;
• надёжность;
• максимальная доступность производству ремонта.

Разновидности изделий

Дюбель-хомуты не отличаются широким разнообразием категорий и видов, поскольку являются узкоспециализированными изделиями. Тем не менее, есть свои варианты по конструктивным особенностям и материалу изготовления. Например, металлические и пластиковые.

По конструкционным особенностям

Данный критерий позволяет выделить три основных типа крепления:

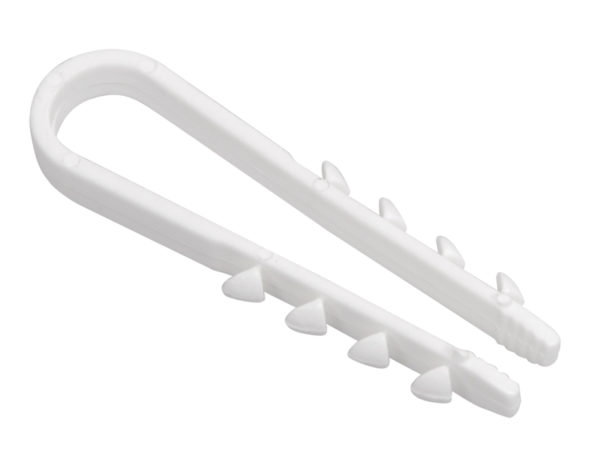

Скобы – обычные пластиковые полоски с зубчиками для предотвращения обратного хода. Подходят для крепления проводки с общим диаметром 6-25 мм. Количество компонентов зависит от веса кабеля. Технология может применяться для крепления гофры и гладких труб аналогичного диаметра.
Монтажная площадка с хомутом. При рассмотрении данного изделия вы обнаружите пластиковый дюбель со стандартными зубчиками, конец которого оснащен прямоугольной петлей. Хомут нужно продеть через петлю и зафиксировать кабель. Достоинство данного метода – возможность затянуть гофру или пучки проводки разного диаметра.
Распорки или «вертолеты». Конструкция подразумевает применение дюбеля с петлей, внутрь которого нужно вставить пластиковый стержень для распорки. Максимально допустимая нагрузка составляет 8 кг. Можно крепить кабели, пучки проводов, гофру диаметром до 32 мм. Распорные дюбель-хомуты делятся на две отдельные разновидности. В первом случае изделие является цельным, стержень установлен в дюбеле и забивается в стену вместе с ним

Увеличивается жесткость конструкции, но при работе с ней нужно соблюдать осторожность, поскольку сначала кабель или гофра продевается через хомут, а уже после дюбель забивается в стену.
Вторая разновидность распорочных дюбель-хомутов – дугообразное крепежное изделие без петли. В данном случае можно устанавливать гофру, провод или пучок кабелей фиксированного диаметра

Т. е. нет подходящего диапазона, а диаметр кабеля должен совпадать с диаметром дуги. Существуют распорки с одной или двумя дугами для параллельного крепежа двух гофрированных труб или проводов.

По материалам изготовления стяжки

Речь идет о выборе материала для изготовления крепежа кабеля. Стяжки (хомуты) могут производиться из нейлона, полиэтилена или полипропилена. Рассмотрим каждый из них по отдельности:

1. Самым популярным материалом считается нейлон. Это обусловлено повышенной прочностью и максимальной нагрузкой полиамидных компонентов по сравнению с полиэфирными (к которым относятся две остальные разновидности пластика). Материал может эксплуатироваться при температуре до +85 град. Цельсия. Более высокие температуры приводят к сокращению предела растяжения нейлоновой стяжки в 5-10 раз. Отличный вариант для кабеля и пучков проводов, но непригодный для фиксации нагревающихся труб.
2. Полиэтиленовые хомуты – более дешевые изделия с повышенной чувствительностью к ультрафиолету, поэтому их нельзя эксплуатировать под открытым небом. Можно использовать дюбель-хомуты из стабилизированного полиэтилена, но даже в таком случае с течением времени повышается хрупкость и уменьшается несущая способность изделий.
3. Полипропиленовые стяжки – прочные и жесткие изделия по сравнению с полиэтиленовыми, но также чувствительные к свету. Добавив стабилизатор, можно повысить стойкость к ультрафиолету, но при этом будет увеличена стоимость компонентов. Поскольку монтаж зачастую осуществляется внутри зданий, то чувствительность к ультрафиолету не является столь ощутимым недостатком.

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов

Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Watch this video on YouTube

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

Разводка и скрытие телевизионного кабеля в квартире

Как выполнить монтаж СИП кабеля от столба к дому

Какой кабель лучше одножильный или многожильный?

Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

Какие провода бывают — все разновидности кабелей и проводов

Как выполнить монтаж инфракрасного теплого пола под плитку?

Разводка по полу

Проводка по полу укладывается во время черновой отделки помещения при ремонтных работах, либо в новых постройках.

Это скрытая проводка, не требующая штробления. Кабели в трубах укладываются в стяжку, что считается надежнее прокладки по стенам.

Другой вариант – расположение кабеля по полу под деревянным покрытием. Но этот вариант хуже, особенно в частных домах, где могут быть мыши или другие грызуны, в этом случае лучше используйте металлические трубы или металлорукав.

При выполнении монтажа электропроводки по полу, должны соблюдаться следующие условия:

• для обеспечения сменяемости кабеля, прокладка осуществляется в ПВХ-гофре или других видах труб из металла, ПВХ, заполнение труб при этом не должно превышать 40%;
• трасса монтируется без крутых поворотов, длина каждой линии не превышает 20 м;
• если проводка осуществляется по полу из деревянного покрытия, её не пропускают поверх лаг, а крепят в специально сделанных отверстиях, обработанных средствами, предотвращающими возгорание;
• при монтаже на бетоне, толщина стяжки сверху гофры должна быть более 3 см;
• соединение проводов запрещено выполнять в виде скруток, концы кабеля выводят в соединительные коробки.
• соединения в коробках недоступных к обслуживанию должно быть выполнено сваркой, пайкой или опрессовкой (ГОСТ Р 50571.5.52-2011, п. 526.3)

Плюсы

Электрическая проводка в стяжке проста в исполнении и не требует специальной квалификации. Самый трудный момент – это затяжка кабеля в трубу. И если вы будете делать распредкоробки в стяжке, то они будут необслуживаемыми, поэтому необходимо предусмотреть возможность выполнить соединения одним из описанных выше способов.

Данный способ позволяет:

• избежать штробления стен;
• исключить случайное повреждение электропроводки при ремонтных работах, подвешивании картин, полок и прочего;
• сэкономить на объеме кабеля, в сравнении с прокладкой по стенам;
• потратить меньше времени и финансов на работу, так как не нужно штробить стены или наносить толстый слой штукатурки.

Минусы

Отрицательными сторонами монтажа проводки по полу являются следующие моменты:

• При обрыве цепи возникает сложность в нахождении проблемной зоны под полом, поэтому приходится полностью вытаскивать кабель из аварийного участка и заменять его новым проводником. При этом учтите что зачастую это сделать затруднительно.
• Увеличиваются денежные траты на закупку гофры или трубы, так как монтаж без них в этом случае недопустим.
• Несоответствующие нормам пожарной безопасности гофра и кабель может стать причиной преждевременного выхода из строя питающей сети.

Как провести электропроводку под гипсокартоном

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы — она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео: Чтобы вы знали о том, как протянуть провод своими руками, если листы ГКЛ садятся на клей, вкратце объясним сущность электромонтажных работ.

Для начала нужно самому произвести штробление стен под проводку, после чего закрепить провод в подготовленных канавках и заштукатурить все штробы. Когда раствор высохнет можно приступать к креплению листов без каркаса. Даже поверхностно ознакомившись с таким вариантом монтажа, Вы можете увидеть, что в этом случае провести электропроводку под гипсокартоном будет намного сложнее

Обращаем Ваше внимание на то, что производить монтаж выключателей света и розеток лучше после завершения всего ремонта, чтобы шпаклевка не испачкала новые декоративные накладки!

Проводка случайно может быть повреждена профилем или саморезами, следовательно, может произойти короткое замыкание. Чтобы этого не произошло, проводник нужно прокладывать в гофрированной трубе, к тому же она не даст распространиться пламени в случае возгорания проводки за листами гипсокартона. При монтаже проводки под гипсокартоном может использоваться не только гофра, но и трубы или специальные короба. Однако эти материалы не очень удобны. Гофрированная труба обладает такими плюсами, как небольшой диаметр и хорошая гибкость.

Поэтому рекомендуется использовать именно ее.

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

1. Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
2. На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
3. Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
4. При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
5. Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Обратите внимание! Перед оштукатуриванием или закрытием проводки под натяжным потолком следует проверить целостность и работоспособность всех элементов

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

1. Используется кабель низкого качества или несоответствующего сечения.
2. Не продумываются моменты по дальнейшему получению доступа к электропроводке.
3. Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
4. Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
5. Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

Выключатель должен ставиться в разрыв фазового провода

Крепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.
