Шпильки для мауэрлата

Что такое мауэрлат кровли?

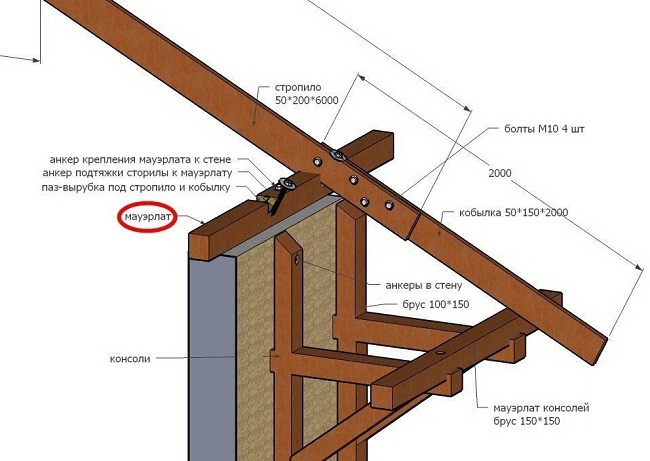

Мауэрлатом (от немецкого слова Mauerlatte) называют систему брусьев, которые крепятся к внешней поверхности перекрытия дома по всему его периметру. Они воспринимают всю нагрузку от подстропильных конструкций и кровли, и поэтому фактически определяют прочность крыши.

Материалы для изготовления мауэрлата

Исходя из соображений безопасности и долговечности здания, для обустройства мауэрлата применяют почти исключительно древесину. Иногда (при металлических конструкциях стропил) и мауэрлат также выполняют стальным, используя профильный металлопрокат из строительной стали 09Г2С, однако этот случай может встретиться лишь при строительстве двух- или трёхэтажных домов. Он потребует особо тщательной прокладки молниеотводов и системы заземления.

Деревянный мауэрлат устраивается из дерева лиственных пород, причём поверхность древесины должны иметь нормальную (до 8%) влажность, и быть предварительно антисептирована. Использовать сосну для мауэрлата не рекомендуется: её мягкость и смолистые натёки не только усложнят работы по возведению стропильных конструкций, но и обусловят возможные её последующие деформации.

Таким образом, ответ на вопрос, что такое мауэрлат кровли – ясен: это деревянный квадратный или прямоугольный брус, соединённый воедино с учётом естественной усушки древесины. Выкладываются брусья по внешней кромке стены, с отступом вовнутрь 40…50 мм.

Какой толщины должен быть мауэрлат

Размеры сечения брусьев определяются следующими факторами:

1. Величиной периметра дома, а также его этажностью и конструктивными особенностями (например, предполагается в дома мансарда или нет).
2. Выбранным материалом для кровли.
3. Высотой и формой стропильных элементов.
4. Климатическими условиями района строительства.

Минимальная толщина брусьев принимается для покрытий из ондулина, а максимальная – для профилированного настила.

Например, для классической двухскатной крыши расчёт параметров мауэрлата производится в такой последовательности:

• Устанавливается ширина бруса – для одноэтажных зданий с малым уклоном ската обычно принимают брус сечением 100×100 мм, в остальных случаях 150×150 мм,
• По известной площади поперечного сечения и длине периметра устанавливается масса брусьев,
• На расстоянии 400…500 мм в сечении мауэрлата должны быть прорублены пазы под стропильные стойки. Их сечение должно быть таким, чтобы глубина пазов составляла не менее 50…60% от толщины бруса. Указанные значения шага могут корректироваться, для обеспечения равномерности взаимного расположения стоек.

Укладка мауэрлата

Для деревянных домов крепление брусьев к стенам производится либо стальной проволокой из пластичной стали, либо при помощи анкерных болтов. Последний способ надёжнее, поскольку предохраняет мауэрлат от смещения при работах по возведению стропил.

Для домов из бетона, шлако- и пеноблоков под мауэрлат укладывают армопояс. Это – монолитная стяжка из железобетона, которая послужит опорой для брусьев. Минимально допустимая высота армопояса должна быть 150…200 мм. Его укладку производят так же, как и при обустройстве железобетонного фундамента. Анкерные болты укладывают равномерно по всему периметру армопояса перед заливкой бетона.

Крепление брусьев мауэрлата в углах выполняют при помощи стальных шпилек, для чего крайние брусья выполняют со скосом в 45 0 .

Возможна ли кровля без мауэрлата? При небольшом весе кровли (вместе со стропилами) такой вариант не исключается. В этом случае армопояс должен быть максимальной высоты, чтобы к нему надёжно крепить все стропильные конструкции. Для крепления используют анкерные болты, число которых должно соответствовать числу стропильных ног.

Что такое мауэрлат кровли? Изложены вопросы применения мауэрлата при строительстве домов. Рассмотрены принципы определения формы, размеров мауэрлата, и суть подготовительных работ.

Закрепляем стропила: все популярные способы

Т.к

главная задача мауэралата распределить нагрузки от кровли, обязательно уделите особое внимание креплению к нему стропил. Дело в том, что от этого зависит то, не поведет ли со временем крышу, не станет ли она проседать или создавать более сильные нагрузки на одну из стен

Это серьезно!

Существуют две технологии привязки стропил к мауэрлату:

• Жесткая. Здесь полностью исключаются любые смещения стропильной ноги, изгибы или сдвиги. Для стабильности применяется подшивной брусок, который не дает скользить стропильной ноге. А металлические уголки не дают стропилам двигаться в стороны.
• Скользящая. Такое крепление необходимо, если дом строился из бревна или бруса, которые со временем заметно оседают. И сам мауэрлат здесь обычно не используется – только верхний венец сруба. Если применить жесткую систему крепления стропил, то уже на следующий год крыша потеряет до 50% своей прочности – ее просто поведет.

А теперь обо всем более подробно.

Главная задача жесткого крепления – полностью исключить возможность смещения стропил в любую сторону. Здесь седло выреза на стропиле упирают в мауэрлат и крепко фиксируют гвоздями, забитыми под угол

Но крайне важно, чтобы все такие вырезы на стропилах были одинаковыми, по одному шаблону и не больше 1/3 ширины стропила

Второй способ – одинарное крепление специальной крепежной пластиной. Дополнительно под стропило в некоторых случаях подшивают метровый брус, который еще и служит упором, а крепление выполняется металлическим уголком.

Скользящее крепление еще называют шарнирным, и неспроста. Имейте ввиду, что разные деревянные дома дают усадку по-разному. Так, меньше всего проседает со временем клееный брус, а больше всего – свежий сруб, который всего за год опускается до 15%! Причем сама усадка всегда происходит неравномерно, что еще больше оказывает влияния на перекос всей стропильной системы – если вы не установили скользящее крепление.

Перекос крыш случается также в процессе самой эксплуатации дома. Так, в продолжительные дожди древесина сильно разбухает, а зимой теряет большой процент влаги и заметно усыхает. Причем совершенно по-разному оседают:

• южная и северная сторона;
• сторона, на которую постоянно идет влажный речной или морской воздух, и более сухая;
• обдуваемая ветрами сторона и та, перед которой есть хозпострока;
• скрытая от солнца деревом и открытая.

За все это время геометрические параметры сруба постоянно меняются. Причем меняет свои параметры даже центральная стена дома, на которую опираются стойки и балки стропильной системы. Особенно в период зимнего отопления, когда она заметно усыхает. Поэтому, если стропила на мауэрлате или верхнем венце сруба закрепить жестко, то зимой снеговая нагрузка заставит стропильную систему выгнуться.

А потому узлу необходимо быть немного свободным, для чего вам понадобится такой крепежный элемент, как «салазка» или «скользячка», как его любят называть в народе. Это особая деталь из металла, похожая на петлю. При естественном изменении геометрии сруба она смещается по направляющей, и стропила немного оседают без какого-либо вреда для всей системы.

Вот более подробно о самом процессе:

К слову, некоторые кровельщики и до сегодняшнего времени выполняют скользящий угол более традиционными способами. Для этого в стропильной ноге они делают запил, ставят балку срезом на верхний венец и закрепляют такими способами:

• Скобами.
• Скрещивающимися гвоздями в мауэрлате.
• Одним вертикально забитым гвоздем.
• Стильными фиксирующими пластинами.

Также в качестве неплохой альтернативы современной скользящей опоры используйте прочную кованную проволоку, скрученную в два раза (мы говорили о ней в пункте о креплении мауэрлата к стене). Она отлично работает на растяжение и дает определенную степень свободы всем элементам конструкции крыши.

Как видите, со всем можно разобраться!

Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

• анкерами (химическим и стальным);
• проволочными хомутами;
• металлическими шпильками;
• коваными скобами.

Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

Крепление химическим анкером.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Как закрепить мауэрлат к кирпичной стене

Выбор конкретного способа крепления мауэрлата к кирпичному основанию определяется конструкцией крыши и способом устройства стропильной системы здания. Обычно используется следующее правило: чем длиннее стены здания, тем большей подвижностью должна обладать система крепления.

Например, для небольшого шлакоблочного сарайчика или баньки размером 3х4 м мауэрлат на стенах можно крепить достаточно жестко, парусность крыши невелика, и жесткая заделка не приведет к обрыву анкеров или шпилек, или, еще хуже, к разрушению бруса. Для полноразмерных кирпичных строений с двускатными крышами можно использовать комбинированные способы. Для невысоких односкатных вариантов кровли можно ограничиться скользящей посадкой мауэрлата на каменной основе.

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Соединение встыкИсточник srub-banya.by

Их скрепляют:

• гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
• деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
• металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Соединение на прогонИсточник mercabadom.ru

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

Видео описание

Один из способов соединения на коньковой балке можно изучить по видео:

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
2. Из ямки удаляют пыль и мусор, например, пылесосом.
3. В отверстие заливают клеевой состав.
4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Предлагаем ознакомиться Как обшить баню снаружи своими руками Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

• Крепление не утрачивает прочности в течение более 50 лет.
• Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
• Химический анкер отличается хорошей химической устойчивостью.
• Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
• Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
• Химический состав анкера идеально сочетается с пористой структурой газоблоков.
• Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление мауэрлата к кирпичной стене

Стены из кирпича имеют довольно высокую вертикальную прочность, но, что касается боковых нагрузок, то данный показатель отличается низким значением. Стропильная же система как раз оказывает огромное распирающее усилие, что в итоге может привести к разрушению части стены. Перераспределить нагрузку помогают правильно смонтированные мауэрлатные балки. При этом крепление мауэрлата производится ближе к внутренней части стены, разгружая внешний декоративный край. Создать жесткую связь со стенами можно при помощи 4 основных методов.

1. Армопояс. Такая конструкция представляет собой железобетонный слой по периметру каждой стены. Армированный пояс считается идеальным для построек более двух этажей, где нагрузка на стены максимально велика. Чтобы выполнить заливку армопояса, необходимо установить опалубку, внутри которой монтируется конструкция из арматуры либо прочной проволоки, а также привариваются к арматуре специальные анкерные болты. Далее производится заливка качественного раствора бетона. Именно на анкера будет фиксироваться брус, после застывания бетонного слоя. Армопояс считается самым надежным методом монтажа мауэрлата, однако, это и один из наиболее трудоемких процессов.

Видео по теме:

2. Проволока. Этот вариант считается классическим и успешно применяется уже многие десятилетия. Суть метода в том, что на 4-6 ряду от верхнего ряда на одинаковом расстоянии, примерно каждые 50-70 см, укладывается проволока, концы которой оставляют свободно свисать по бокам кладки. Для этих целей лучше всего подходит стальное изделие, диаметр которого 5-6 мм, причем оптимально использовать скрученные между собой несколько отрезков проволоки для максимальной надежности. Далее продолжается укладка рядов из кирпичей, а когда стена завершена, производится крепление мауэрлата проволокой, то есть брус прочно обвязывается оставленными концами.

3. Шпильки. Фиксация в этом случае производится на металлические болты, имеющие г-образную форму. Один конец изделий следует качественно вмуровать в стену, как минимум на 3 ряда кладки, то есть примерно 45 см, а на второй произвести крепление мауэрлатной балки. При этом шпилька должна иметь общую высоту на 3 см больше мауэрлатной обвязки. Чтобы закрепить мауэрлат необходимо просверлить отверстия, диаметр которых будет соответствовать сечению шпилек. То есть брус нанизывается на шпильке, после чего закручивается гайка и прижимает бурс к стене. Шпильки под мауэрлат берут с таким расчетом, чтобы их количество совпадало с количеством стропильных ног.

Видео по теме:

4. Скобы. Этот вариант предполагает, что во 2-3 ряду от конца кладки будет располагаться вместо кирпичей бруски равные им по размеру. В дальнейшем к деревянным элементам будет крепится мауэрлат при помощи прочных металлических скоб.

Это основные варианты крепления мауэрлата к стене

Вне зависимости от того, какой способ будет выбран, важно выполнить фиксацию максимально качественно. Ведь от этого зависит как долговечность постройки, так и ее безопасность

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

• Создание общей конструкции из стен дома и сооружений кровли.
• Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Видео описание

Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

• Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
• Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
• В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
4. Крепёжный элемент забивают до упора шайбы под гайкой.
5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание

Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

• Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
• С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.


Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

• южная и северная стороны дома;
• части постройки, находящиеся постоянно в тени и на солнце;
• сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
• обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

• скоб;
• скрещивающихся гвоздей в мауэрлате;
• фиксирующих стальных пластин;
• вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые должны приниматься во внимание при обустройстве, таким образом можно предотвратить возникновение проблем с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующей установки системы стропил желательно обратиться к профессионалам, гарантирующим получение надежной крыши, которая долгие годы будет оберегать дом от холода и атмосферных осадков

При строительстве не стоит экономить на данном этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Тот, кто интересовался строительством частного дома или тем более сам возводил такие строения, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех же, кто мало знаком пока со строительным делом, поясним, что мауэрлат — это особая деревянная конструкция, предназначение которой — принятие основной нагрузки от крыши и ее равномерное распределение по стенам дома

Именно к нему крепятся ноги стропил, и им обеспечивается конструкционная устойчивость всей крыши.

Схема крепления мауэрлата к газобетону.

Надежное и грамотное крепление мауэрлата к стенам — это ответственная операция, так как от ее точности зависит не только прочность всей крыши, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавровой стальной балки или швеллера, если стропила на крыше также представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и техники установки. Минимальное сечение деревянного бруса или бревна составляет 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его необходимо стесать с одной стороны настолько точно, чтобы оно плотно прилегало к верхней грани стены из газобетона.
