Как правильно проложить электропроводку по потолку своими руками

Скобы и клипсы

Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
  Установка дюбеля
• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов

Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

• 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.

• 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

• Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

• Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

• Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Подготовка схемы

Для формирования будущей электрической схемы необязательно выдерживать правила черчения. Она необходима для четкого отражения разводки электрики по помещению, а также мест соединения отдельных компонентов. Также отображается расположение светильников, розеток и выключателей.

При желании можно изобразить прямоугольник произвольной формы, который будет обозначать распредкоробку. Провода начертить в виде простой линии, а места их соединения и подключения обозначить точкой. Желательно использовать два цвета. Одним выделить фазный, а другим нулевой провод. Также можно сразу пронумеровать все участки будущей схемы, перенеся маркировку на приготовленные кабеля. Это поможет облегчить процесс монтажа и минимизировать вероятность ошибки.

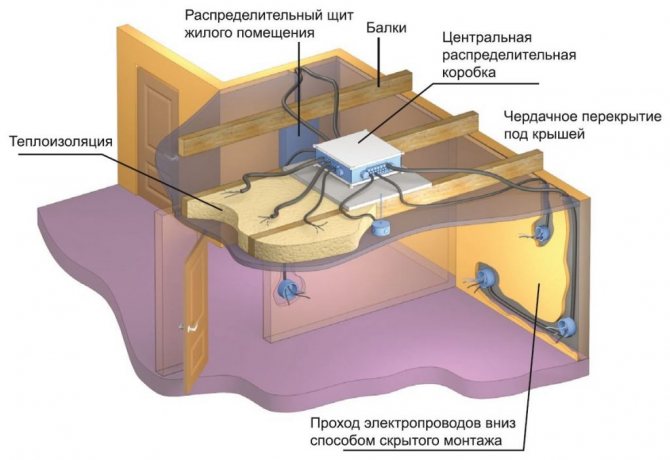

Схема устройства проводки в потолке

Составленную схему рекомендуется сохранить. При возникновении необходимости в устранении какого-либо недостатка с ее помощью можно быстро определиться с требуемыми действиями.

Монтаж проводки в штробе

При выполнении скрытого монтажа кабели прокладываются в штробы. Для крепления проводов в штробах можно использовать один из следующих методов:

• гипсовым или алебастровым раствором;
• дюбель-стяжками. Крепежные элементы монтируются перед прокладкой провода. Довольно длительный метод монтажа, особенно при работе с твердыми основаниями;
• обычными дюбелями или гвоздями. Это самодельные крепежи, в которых дюбель пробивается через кусок металла или пластика, непосредственно фиксирующий кабели.

В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.

Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

• открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
• скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Порядок монтажа сети в трубах

Схема подключения

Для того чтобы вся ваша система электроснабжения исправно работала, — вам необходимо безошибочно все скоммутировать и подключить, иначе короткого замыкания и повреждения оборудования не избежать.

Ниже мы приведем примеры схем, из которых понятно, как будет скоммутирована ваша электропроводка.

Схема расключения соединительной коробки:

Схема подключения блока питания и светодиодной ленты:

Как видите, в этом нет ничего сложного. Главное — не забывайте: перемыкание фазы и нуля недопустимы. После того, как вы проложите какой-либо провод, обязательно маркируйте его, то есть, подписывайте маркером, ну или навешивайте на него бирку с обозначением, иначе вы сильно запутаетесь при расключении и, возможно, допустите ошибку.

Обязательно перед тем, как проложить провод, нарисуйте себе все схемы подключения, все клемные соединения в распределительных коробках. Сделайте это на листе А4 и подпишите, как идут провода в стенах и на потолке, — для того чтобы в дальнейшем, когда будете прибивать картину или еще что-то, не перебить их.

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Watch this video on YouTube

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

Разводка и скрытие телевизионного кабеля в квартире

Как выполнить монтаж СИП кабеля от столба к дому

Какой кабель лучше одножильный или многожильный?

Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

Какие провода бывают — все разновидности кабелей и проводов

Как выполнить монтаж инфракрасного теплого пола под плитку?

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают  фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой

В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка

В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.

Правила и особенности выбора типа крепежа для кабеля

Способов монтажа передающей проводки насчитывают десятки. Но любое крепление кабеля должно соответствовать следующим требованиям:

1. Не причинять повреждений изолирующей оболочке.
2. Надежно удерживать проводку.
3. Не разрушаться под действием окружающих факторов.

Крепеж выбирают руководствуясь перечисленными требованиями, но, кроме этого, выбор диктует вид изоляции кабеля, материал и свойства основания — конструкции, на которой располагается проводка.

Для массивных, тяжелых силовых кабелей, диаметр которых измеряется сантиметрами, необходимы прочные опоры. Материалом крепежа для них служит металл, прочные сплавы. Обычно это сталь, силумин и т.п. Для крепления особо толстых проводов к стене могут сооружаться сложные коробчатые конструкции. Для их монтажа используют анкерные болты и закладные детали.

Для легких проводов, рассчитанных на относительно небольшую нагрузку, мощные крепления не требуются. Здесь применяют пластик, тонкий металл, даже обычную жесть.

На способы крепления проводов, а значит, на вид и материал крепежа, влияет место, где располагаются кабели

Это очевидно, если обратить внимание на усилия и воздействия, испытываемые крепежом при различных условиях использования

При монтаже на вертикальных плоскостях (стены, опоры) крепления должны выдерживать изгибающие и срезающие усилия. На потолках, других видах «обратных» поверхностей — нагрузки на вырыв.

Прочный дюбель, обеспечивающий надежное удержание сотни килограммов на срез, иногда можно выдернуть из гнезда просто рукой, приложив незначительное усилие по направлению его оси. Выбор способа крепления проводов должен учитывать эти особенности.

Там, где нагрузки невелики, внимание обращают на воздействие внешних факторов. Большинство пластиков плохо выдерживают ультрафиолетовое излучение

Кабельный крепеж из полиэтилена, ПВХ спустя некоторое время становится ломкими, покрывается трещинами.

В неотапливаемых помещениях, а также при наружной прокладке, крепеж испытывает температурные колебания. При этом многие стабилизированные пластики (защищенные от УФ излучения) при температурах ниже –20°С становятся хрупкими как стекло. Если при этом кабель дернуть, крепление разрушится.

Особенности применения элементов точечной фиксации

При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.

Часто встречающееся крепление кабеля к уже проложенному ранее – грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.

При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.

Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа – неправильно

Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.

Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.

Область прокладки	Разновидность провода
Силовой	Информационный
Горизонтальный участок	350	250
Вертикальный участок	500	350
В обе стороны от вершины угла при повороте на 90 градусов	70	50

Заключение.

В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.

До того, как приступить к финишной отделке потолочной поверхности, нужно обязательно подвести электропровода к выключателям и источникам искусственного освещения. Скрытая проводка по потолку не только позволит сэкономить средства на покупке кабеля, но и является более надежным вариантом с точки зрения безопасности.
