Установка водостоков своими руками: правила крепления, сборки и монтажа пвх системы

Монтаж системы наружного водостока

Система наружного отведения воды с крыши может быть:

• неорганизованной. В этом случае вода сходит произвольно, такой способ обычно применяется для небольших хозяйственных построек;
• организованный. Вода собирается в желоба, после чего по сливным трубам выводится за пределы здания.

При создании наружного водостока желоба крепятся при помощи специальных кронштейнов, которые можно сделать самостоятельно, но лучше приобрести уже готовые.

При создании наружного водостока желоба должны крепиться под уклоном, это обеспечит эффективное удаление поступающей с крыши воды. Создать систему наружного водостока своими руками несложно. Сейчас в продаже есть все необходимые элементы. Достаточно составить схему и рассчитать, сколько и каких элементов необходимо, после чего можно просто и быстро выполнить их монтаж.

Наружную водосточную систему вполне возможно смонтировать своими руками, потому что в продаже имеются все необходимые комплектующие для облегчения этого процесса

Установка наружной водосточной системы выполняется в следующем порядке.

1. Расчёт необходимого количества материалов. Нужно определиться с количеством держателей, желобов, сливных труб и колен.
2. Разметка мест для крепления крюков. После того как места крепления отмечены, проводится загиб крюков на необходимый угол и их фиксация.

3. Подготовка мест под воронки. В желобах готовят отверстия под воронки, после чего их фиксируют.

4. Укладка желобов. Желоба с установленными воронками укладывают в держатели и фиксируют их.
5. Монтаж сливных труб. На стену они крепятся при помощи специальных кронштейнов.

6. Соединение сливных труб и воронок. При помощи колен с необходимым углом наклона выполняется соединение сливной трубы и воронки.

Правильно выполненная система наружного водостока надёжно защищает кровлю, стены и фундамент здания от проникновения в них воды. В холодное время года во время частых оттепелей может произойти замерзание сливных труб водостоков, поэтому вода не будет эффективно удаляться. Чтобы такой проблемы не возникало, можно установить обогрев этих элементов. Для этого используется саморегулирующийся или резистивный кабель, который крепится к водостокам и трубам. Проходящий по кабелю электрический ток вызывает его нагревание, в результате чего элементы водосточной системы остаются тёплыми, поэтому вода в них не замерзает.

Видео: обогрев желобов и сливных труб

Главные требования, которые предъявляются к водосточной системе — это удаление воды с крыши дома, а также высокая прочность, герметичность и большой срок службы. Надо рассчитывать, чтобы такая система могла выдерживать большие нагрузки, зимой на ней может скапливаться большое количество льда. Чтобы установленная своими руками система соответствовала всем требованиям, необходимо правильно выполнить её расчёт, после чего провести монтаж с соблюдением разработанных технологий.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Монтаж водоотвода

Чтобы совершить монтаж пластиковой водоотводной системы нужно выполнить несколько шагов.

Прежде всего, надо запомнить, что монтаж узлов водостока должен производиться под некоторым углом. Это делается для того, чтобы не было застаивания воды.

1. Элементы крепежа кронштейна монтируют в процессе возведения строения.
2. Вначале крепят водосточные желоба, потом устанавливают воронки для воды. На концах желобов прикрепляют крышки.
3. После этого к  воронке для водосбора прикрепляют вертикальный отрезок водостока.
4. К стене вертикальный отрезок трубы крепят на заранее установленные кронштейны.

Крепление водосточной трубы. Советы и рекомендации

Желоба водостока прикрепляются к стенам при помощи кронштейна, который прикручен саморезами. Крепёж желоба водостока к фронтальным доскам используется при использовании водостока из полимерных материалов. Помимо саморезов для крепления системы водосбора к стенам можно использовать анкера из металла или гвозди.

В том случае, если вы соберётесь производить монтаж водосточной системы в процессе возведения крыши, то кронштейны для крепежа можно прикрутить к опорам стропил, снизу обрешётки. При разметке крепежа водосточной системы необходимо учитывать наклон желобов водостока к воронкам для водосбора. Наклон водостока должен быть 5-10 градусов, это необходимо для того чтобы вода сама стекала в вертикальные водосточные трубы.

Полимерные трубы, которые расположены вертикально,  крепятся к наружной поверхности стен, с помощью крепкого крепежа. Для крепежа используют кронштейны из металла.  Кронштейн для крепежа фиксируют в стене дома анкером или саморезом на шесть сантиметров в глубину.

Когда будете выбирать кронштейны для крепежа, необходимо учесть то, что крепёж должен быть немного больше, чем диаметр трубы.

Установка водосточных желобов

До начала монтажа горизонтальных водосборных желобов, необходимо сделать все замеры и провести разметку мест крепежа кронштейнов. Кронштейны должны крепиться на расстоянии не более шестидесяти сантиметров. Затем определите угол наклона желоба расположенного горизонтально. Чтобы это сделать необходимо, разметить положение первого и крайнего кронштейна, для этого необходимо протянуть между ними шнур или нитку. Следующим шагом будет разметка для фиксации остальных кронштейнов.

Монтаж желоба водостока начинают с краёв, но необходимо учесть, что отрезок трубы расположенный вертикально должен быть не дальше пятнадцати сантиметров от ближнего кронштейна!

Крепление трубы водостока

Крепление трубы может быть как от низа, так и от верха. Мы разберём второй способ.

Для начала необходимо определить место для фиксации кронштейна, который будет расположен сверху вертикально участка трубы. Обязательно нужно учесть ширину карниза крыши и размер колена трубы.

Если воронка для приёма воды на желобе водостока находиться далеко от стены, то лучше сделать на вертикальном участке трубы изгиб.

Монтаж водостока

Вертикальный участок водосточной трубы нужно закреплять примерно в пяти сантиметрах от наружной стены дома.

Первым устанавливают кронштейн сверху, затем при помощи отвеса отмечают вертикальную линию и размечают места для крепежа кронштейнов.

Крепления на вертикальном участке трубы должны быть с расстоянием в один метр.

Когда вы разместили кронштейны, далее монтируете отвод, он должен подавать воду с желоба к водосборной воронке в отрезок трубы расположенный вертикально.

Потом монтируете вертикальный участок трубы и после его крепления, монтируете снизу трубы колено для стока воды в ёмкость или на землю.

Необходимо учесть, что стык отвода и трубы водостока должен быть присоединён к стене отдельным кронштейном.

Удачи вам в начинаниях!

https://youtube.com/watch?v=LzAw9Sp32yA

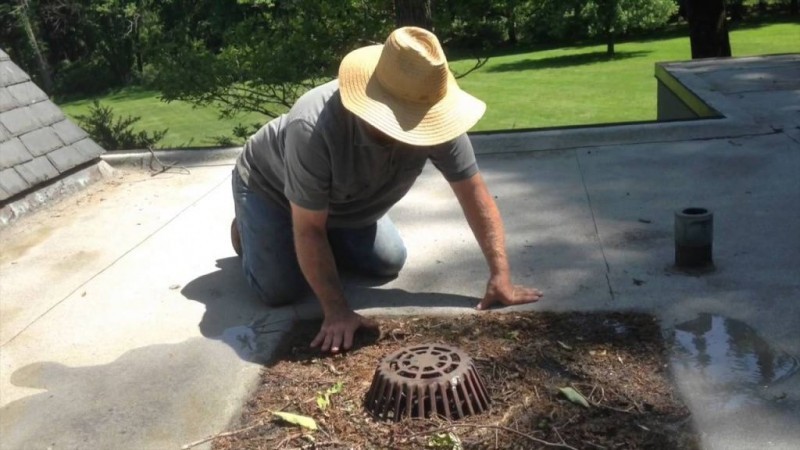

Принципы выбора и установки сливной воронки для кровли

Когда происходит установка кровельных воронок для плоских крыш, нужно держать в голове несколько простых правил. Без их соблюдения эффективность водосточных конструкций резко упадет:

На кровле из металлопрофиля или фальца устанавливают металлические воронки.

Для кровли из битума или на покрытиях из полимера следует выбирать полимерные воронки.

Соединение воронки с кровлей должно быть совершенно герметичным. Для этого можно наклеить дополнительный гидроизоляционный слой, продлив его непосредственно на бортах воронки. Если на крыше есть несколько слоев гидроизоляции, воронка устанавливается между ними.

Воронка должна иметь съемную крышку и защиту от грязи, чтобы последняя не попадала в водосток. Кроме того, система защиты поможет избежать засорения листьями, ветками, песком и другими видами уличного мусора.

Нужно провести обогрев к воронкам, чтобы вода в них не замерзала.

Монтаж

Установка водостоков своими руками будет правильной, если неукоснительно соблюдать инструкцию. Монтировать будет удобнее, подробно рассмотрев конкретный пример. Согласно примеру, сделать водосток можно после укладки покрытия кровли.

Чтобы собрать наружную систему по такой схеме, потребуются длинные кронштейны для желобов. Крепить кронштейны нужно будет к нижней доске. В нашем примере материал покрытия крыши – черепица. Поэтому здесь достаточно приподнять уложенные в этом ряду элементы покрытия кровли.

Для эффективности работы водосточной системы кронштейны важно правильно подготовить. Крепеж нужно предварительно примерить

Учтите, что край желоба не должен выступать за линию ската кровли. В идеале между краем крюка и линией ската должно оставаться около 2х см. После примерки следует нанести разметку. Первый крюк в любом случае должен располагаться выше последнего.

Для примерки первый крюк нужно уложить к месту предстоящей установки. Непосредственно на скат устанавливается правило или обычная рейка. Отмерьте от загнутой части крюка к правилу около двух сантиметров. Отметьте точку сгиба. Условие СНиПа – желоб должен перекрывать край на треть. Найдите точку, отвечающую этому условию. Нанесите на ножку кронштейна метку.

Найдите уклон к водоприемнику. Погонный метр карниза – это около 3 мм уклона. В примере 12 метров водостока, значит 3*12=36. Такой должна быть разница между первым и последним крюками. Начертите линию сгиба. Для этого кронштейны в нужном количестве выложите в ряд и выведите на их ножках наклонную линию. Размеченные крюки пронумеруйте.

Чтобы уклон был соблюден, прикрепите сначала два крайних кронштейна. Натяните между ними контрольную леску. Крепление рядовых крюков производится согласно размеченному расстоянию. Основная работа проделана. Осталось установить желоба и воронку. Проведите еще один этап примерки, но уже к желобу, а точнее к той его части, к которой будет крепиться водосточный стояк.

Очертите отверстие маркером, а затем вырубите его в желобе. Для формирования отверстия подойдет ножовка. Инструментом делаются два встречных запила. Края запилов и пробуренного отверстия зачищаются наждачной бумагой. Далее нужно монтировать воронку на желоб и закрепить ее при помощи специальных защелок. Монтировать систему к плоской стене просто, достаточно закрепить ее на крюках и зафиксировать патрубки воронок клеем.

На крыше монтаж системы начинается с желобов с воронкой. Укрепляйте детали желоба с применением соединителей. Желательно, чтобы внутренняя сторона соединителей также была покрыта клеем. Если нужно, то последним этапом будет крепление заглушек. Они нужны для сбора воды со скатных крыш двумя водостоками.

Сборка вертикальных стояков начинается со сборки коленей. Если конструкция сооружения имеет широкий карниз, то этапов будет больше. Здесь снова нужно будет выполнить примерку. Она проводится после присоединения к патрубку воронки первого колена. Нижнее колено приложите к месту установки на стене. Линейкой измерьте расстояние между деталями.

Затем переходите к раскрою соединительного отрезка. Переход от водосборной системы к водосточной может располагаться под углом. Соединяйте детали муфтами с установленными хомутами. Затягивайте хомуты не слишком сильно. Слив к нижней трубе должен быть закреплен клеем.

Слив необязателен, если дождевые воды будут собираться в ливневую систему. Окончание трубы может находиться над водосборным лотком, на расстоянии нескольких сантиметров от поверхности. Чтобы желоба не засорялись мусором, их рекомендуется перекрывать решетками.

Использование дополнительных аксессуаров

В качестве дополнительных аксессуаров в системе водоотвода применяют :

• заглушки;
• колена (45° или 90°);
• отводы (на два или три потока);
• резиновые уплотнители (для пластиковых систем);
• компенсаторы (устранение последствий теплового расширения).

Заглушки используются, как для пластиковых, так и оцинкованных водосточных систем любой формы. Они предназначены для закрытия тупикового ответвления желоба, которое не ведет в сторону воронки. Колено служит для изменения направления водосточных труб на определенный градус. Это дает возможность обойти различные архитектурные особенности или спрятать водосток с тыльной стороны. Отводы на несколько потоков позволяют в одну выпускную трубу свести стоки от всех имеющихся водосточных труб, тем самым значительно экономя время и деньги, так как отсутствует необходимость дополнительно сооружать канализационные сливы под каждую воронку. Резиновые уплотнители применяют при соединении между собой желобов и водосточных труб, которые служат одновременно и гидроизоляцией зазора и дополнительным фактором крепления. Компенсаторы – это современные элементы водосточной системы, предназначенные для предотвращения деформаций при тепловом расширении.

При эксплуатации водосточных систем очень часто возникают трудности, которых не наблюдалось при монтаже. Зачастую это связано с засорением водосточной системы, нарушением её целостности или механическим повреждением. Так, после осеннего периода года практически все желоба необходимо прочищать от листвы, скопившейся там за весь год. Выходом в данной ситуации может стать установка защитной сетки, накладывающейся сверху желоба и имеющей перфорированную поверхность. Это дает возможность беспрепятственного прохода воды в водосточную систему, одновременно задерживая листья.

Другим распространенным случаем является повреждение пластиковых водосточных систем вследствие их промерзания. Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления.

Установка фигурной части и труб водостока

Прокладка водостока предусматривает монтаж труб сверху вниз, при этом колено, муфта и слив устанавливаются раструбом к верху.

Особенности крепления водосточных труб

Монтаж производится так:

1. В соединение колено-колено вставляется часть прямой трубы не менее 60 мм (зависит от расстояния между лобовой доской и стеной).
2. Далее собирается необходимая фигурная часть, в которую заводится верхний конец трубы.
3. Система крепится к стене при помощи хомутов, расстояние между которыми до 1,8 м. Фиксирующим является только один хомут, второй – направляющий. В некоторых системах производитель рекомендует применение хомутов – компенсаторов температурного расширения. Хомут крепится под соединителем.
4. Труба выставляется строго вертикально с применением отвеса.
5. На нижний конец, закрепленной хомутами трубы, устанавливается сливное колено (нижний край на расстоянии 25-30 см от отмостки).
6. Если есть дренажная система или ливнеприемник, то нижний конец трубы заводится туда. Соединение труб происходит с помощью муфты (соединителя).
7. Каждая последующая труба заводится в соединитель, установленный на предыдущей.
8. Под каждым соединением крепится хомут.

Установка соединения воронка – труба для кровли с выступом и без выступа

1. В зависимости от конструктивных особенностей места монтажа к воронке присоединяется колено нужной формы или муфта. В случае выступа крыши за фасад применяют два колена и отрезок трубы. Если крыша без выступа, то используют муфту.

Монтаж водостоков для крыши производится с учетом компенсации теплового расширения. Для этой функции производители применяют компенсационные зазоры. Так на соединителях труб в некоторых системах имеются монтажные линии. По этим линиям выставляют край трубы в зависимости от температуры воздуха на момент монтажа. Обработанные силиконом уплотнители позволяют гладкое скольжение элементов при расширении. Применяя соединитель для труб, оставляют воздушный зазор не менее 0.6-2 см.

Производить сборку водосточной системы при t о С ниже -5 не рекомендуется.

На этом монтаж системы водостока завершен. Необходимо произвести ревизию всех установленных элементов. Если конфигурация водосточной системы полностью соответствует проекту, рассчитана и установлена согласно рекомендациям производителя, то вся вода, попадающая на крышу, будет уходить только через трубы, не разбрызгиваясь и не переливаясь через края желобов.

По окончании каждого сезона желательно провести осмотр и промывку системы (при помощи шланга с водой). При прочистке возникающих заторов (листья, мусор) не применять острые металлические предметы.

Источник

Использование дополнительных аксессуаров

В качестве дополнительных аксессуаров в системе водоотвода применяют :

• заглушки;
• колена (45° или 90°);
• отводы (на два или три потока);
• резиновые уплотнители (для пластиковых систем);
• компенсаторы (устранение последствий теплового расширения).

Заглушки используются, как для пластиковых, так и оцинкованных водосточных систем любой формы. Они предназначены для закрытия тупикового ответвления желоба, которое не ведет в сторону воронки. Колено служит для изменения направления водосточных труб на определенный градус. Это дает возможность обойти различные архитектурные особенности или спрятать водосток с тыльной стороны. Отводы на несколько потоков позволяют в одну выпускную трубу свести стоки от всех имеющихся водосточных труб, тем самым значительно экономя время и деньги, так как отсутствует необходимость дополнительно сооружать канализационные сливы под каждую воронку. Резиновые уплотнители применяют при соединении между собой желобов и водосточных труб, которые служат одновременно и гидроизоляцией зазора и дополнительным фактором крепления. Компенсаторы – это современные элементы водосточной системы, предназначенные для предотвращения деформаций при тепловом расширении.

При эксплуатации водосточных систем очень часто возникают трудности, которых не наблюдалось при монтаже. Зачастую это связано с засорением водосточной системы, нарушением её целостности или механическим повреждением. Так, после осеннего периода года практически все желоба необходимо прочищать от листвы, скопившейся там за весь год. Выходом в данной ситуации может стать установка защитной сетки, накладывающейся сверху желоба и имеющей перфорированную поверхность. Это дает возможность беспрепятственного прохода воды в водосточную систему, одновременно задерживая листья.

Другим распространенным случаем является повреждение пластиковых водосточных систем вследствие их промерзания. Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления.

С чего начинать крепление желоба водостока?

Если вы не обладаете знаниями, как правильно крепить водосточный желоб, то для начала подробно изучите технологию процесса от начала до конца. Идеально, конечно, устанавливать систему водостока при строительстве дома. Но достроенный дом не должен вас пугать, потому как монтаж желобов водосточной системы лишь немного отойдёт от основной технологии, а именно:

1

Установка креплений является началом монтажа всей системы водоотвода, а потому так важно правильно подобрать крепёж, коими являются кронштейны

Сейчас на строительном рынке можно найти комплекты желобов с подобранными креплениями. Если такой товар отсутствует, то имейте в виду, что диаметр кронштейнов должен соответствовать диаметру водосточного желоба.

Рекомендуется сначала рассчитать количество данных деталей, исходя из материла водоотводящих элементов конструкции. Так, для крепления металлических элементов, желательно соблюдать расстояние между кронштейнами в 0.5-0.6 м, а для пластиковых желобов требуется 3 крепления на 1 м. Добавьте сюда сложные наружные и внутренние повороты, и получите нужное количество крепёжных деталей.

2. Теперь надо определиться с одним из способов крепления водосточных желобов, например:

Крепление водосточного желоба к лобовой доске. Этот способ предполагает использование пластиковых элементов водостока при полностью достроенной крыше. Выбор металлических желобов потребует установки коротких специальных крюков.

Учтите, что такой вариант применим в тех местах, где минимален крупный сход снега с крыш, иначе система водоотвода может рухнуть.

• Стропильные ноги подойдут в качестве основы для крепления водосточного желоба. Этот вариант очень надёжен на крышах большой площади, но недостаток этого метода состоит в том, что ним можно воспользоваться до укладки кровли. К тому же, шаг стропил не должен превышать 60 см.
• Можно сделать крепление водосточного желоба к профлисту, тем более, что срок службы данной кровли доходит до 30 лет.
• Крепление водосточного желоба к карнизу подходит в случае с металлочерепичной или ондулиновой крышей. Соблюдение шага стропил в 0.6 м остаётся здесь также актуальным.
• Крепление водосточного желоба к стене проводят тогда, когда нет в наличии лобовой доски, стропил и т. д. Тогда в стену вбивают металлические костыли, специально предназначенные для установки желобов с помощью шпилек.
• Крепление водосточного желоба к сэндвич панелям относится к наиболее сложным способам монтажа системы водоотведения, а также, имеет более дорогую стоимость. Для крепления водосточного желоба к такого вида кровле следует надрезать утепляющий материал под верхней обшивкой панели. Затем надо просунуть планку и прикрепить к панели, находящейся ниже. На саму планку устанавливаются крюки, куда в последствии вкладываются желоба водосточной системы.

Люди с небольшим достатком всегда интересуются тем, как правильно установить водосточные желоба на шиферной крыше.

В этом случае поможет способ крепления водосточного желоба к лобовой доске. При этом не забывайте соблюдать уклон водосточного желоба на 1 м, следуя установленным правилам СНИП.

Есть и более оригинальный способ, но для этого надо изучить инструкцию, как правильно установить водосточные желоба из оцинкованной стали, тем более, что для удешевления работ можно изготовить самим желоба из оцинкованных листов. Всё, что нам надо сделать, это нарезать полоски шириной по 0.2-0.3 м необходимой длины. Затем молотком придать  П-образную форму желобам и установить их под шифер. Желательно постараться создать уклон водосточного желоба так, чтобы он был на 1 погонный метр в 5 мм. В местах слива по японскому методу можно установить цепи, по которым будет стекать вода, не разбрызгиваясь и не разливаясь. А если цепи ещё и задекорировать, то получится система водоотведения оригинальной во всех отношениях.

Как крепить водосточные трубы к стене

Водосточные конструкции представляют собой не только элемент декора здания, помимо этого, они выполняют функцию по сбору воды, попадающей на крышу в виде атмосферных осадков, и её отвода от фундамента и стен здания. Это позволяет предохранить конструкцию здания от попадания на неё лишней влаги.

Зачастую для установки водосточных систем нанимают профессиональных кровельщиков, однако этот процесс нельзя назвать очень сложным, поэтому с ним может справиться почти любой хозяин частного дома, имеющий небольшие технологические умения и необходимые знания, которые можно получить в данной статье.

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Конфигурация водосточной системы скатной крыши

Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.

А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!

Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:

Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.

Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:

В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.

Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.

Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:

Установка желобов водостока

Перед установкой горизонтальной части водостока, представляющей из себя последовательно соединенные желоба, нужно измерить общую длину карниза и отметить те места, где будут зафиксированы кронштейны. Расстояние между кронштейнами не должно быть более 60 сантиметров. Если у вас есть сомнения по поводу прочности конструкции пластикового желоба, то крепеж можно разместить и через 30 сантиметров, это сделает систему еще более прочной и не позволит ей разрушиться при сильных дождях или большом количестве снега.

Процесс установки водосточного желоба должен начинаться с их краев, одновременно с этим нужно учесть, что вертикальная часть трубы водостока должна находиться не далее, чем в 15 сантиметрах от ближнего крепления.

Элементы водосточных систем

Конструкция для сборки водостока комплектуется:

• желобами — открытыми лотками для сбора воды с поверхности скатов, установленными наклонно;
• водоприемными воронками — элементами конусообразной формы для приема осадков из наклонного желоба и отвода в вертикальный стояк;
• соединителями желобов — деталями для стыкования лотков с уплотнительными прокладками или компенсаторами линейных деформаций;
• поворотными углами — изделиями для соединения лотков при повороте на 90°-165° прямоугольной или округлой формы;
• водосточными трубами — вертикальными каналами, транспортирующими жидкость от приемной воронки до нижнего выпуска;
• тройниками, поворотными коленами — скомпонованными из частей профиля элементами для изменения направления или объединения двух потоков;
• горизонтальными выпусками — трубами для отвода от здания воды, слива ее на землю или в ливневку;
• хомутами — деталями для крепления водосточной трубы к поверхности стены;
• сливами — желобами или трубами для отведения жидкости из системы.

Элементы водостока

Чтобы предотвратить вытекание воды из незамкнутых контуров в обратном направлении, на торцы желобов монтируют заглушки. Они дополнительно придают профилю жесткость.

Дренажные отверстия оборудуют решетчатыми панелями для улавливания мусора, предотвращающими быстрое засорение канала. На дорожках или проезжей части они обеспечивают безопасность передвижения.
