Как сделать кронштейн для телевизора

Как сделать кронштейн своими руками

Простой фиксированный кронштейн для телевизора, вполне возможно сделать своими руками. Представляем вам несколько вариантов самодельных кронштейнов.

Фиксированный кронштейн из крепёжной рейки

Для изготовления вам понадобятся:

• Рейка для крепления навесных кухонных шкафов
• Дрель.
• Дюбеля.
• Шурупы.
• Болты.
• Рулетка.
• Уровень.
• Ножовка по металлу.
• Отвёртка.

Крепёжная рейка

Последовательность работ:

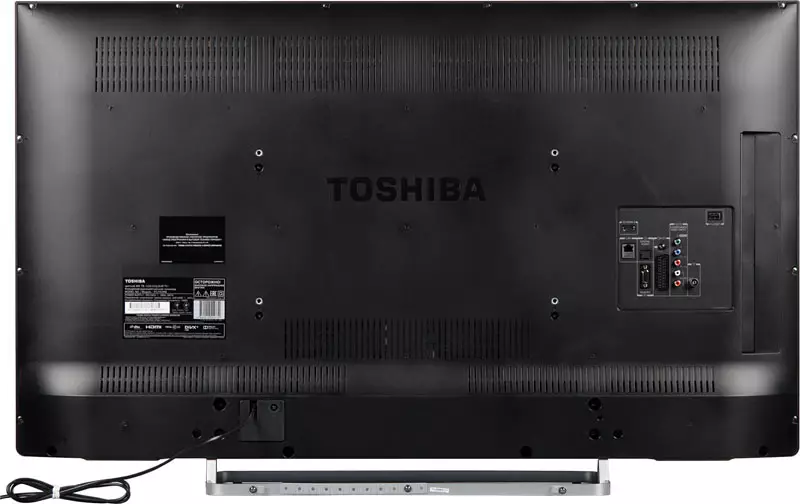

1. Измерьте длину рейки по отверстиям в телевизоре и отрежьте её по нужному размеру.
2. Если фабричные отверстия на рейке не совпадают с отверстиями на телевизоре, то просверлите дополнительные.
3. По размерам уже изготовленной рейки, отрежьте вторую, для крепления на стене.

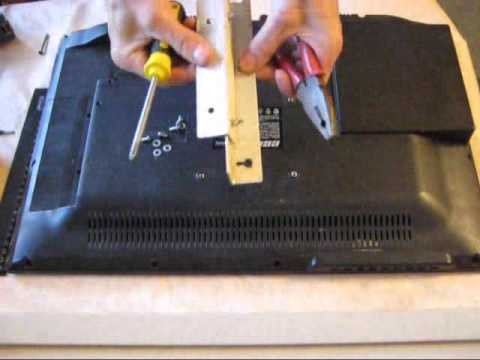

4. Присоедините первую рейку к телевизору, прикрутив её болтами.
5. Сделайте разметку на стене под отверстия для дюбель-шурупов.
6. Просверлите отверстия дрелью или перфоратором.
7. Установите рейку на стену.
8. Вставьте планку расположенную на телевизоре, в паз рейки установленной на стене.

Для более надёжного крепления телевизора, можно дополнительно, установить вторую пару реек.

Бюджетный кронштейн из деревянной планки

Стоит сразу оговориться, что данный тип крепления рассчитан только на небольшие телевизоры. Чтобы сделать деревянный кронштейн вам нужно найти:

• Деревянную планку сечением 3-10 сантиметров.
• Подвесные крюки – 4 штуки.
• Шурупы-саморезы, с головкой в виде кольца – 4 штуки.
• Болты для крепления планки к телевизору – 4 штуки.
• Ножовку.
• Дрель.
• Рулетку.
• Карандаш.

Последовательность работ:

1. Разрежьте планку на два отрезка по длине телевизора.
2. Закрутите с торца планок, по два шурупа с головкой кольцом. Не располагайте шурупы слишком близко к краю телевизора, иначе рейки могут треснуть.
3. Просверлите отверстия в рейках и установите их на телевизор.
4. Сделайте отметки на стене соответственно расположению колец на рейках.
5. Просверлите отверстия по отметкам и закрутите подвесные крюки.
6. Установите телевизор на стену, вставив кольца в крюки.

Кронштейн из деревянных планок

Если вы хотите чтобы телевизор имел наклон вниз, то нижнюю планку сделайте на 1-1,5 сантиметра тоньше, чем верхнюю.

Кронштейн металлический подвижный

Сделать полноценный подвижный кронштейн в домашних условиях, практически не возможно, но изготовить его имитацию можно. Вам нужно найти следующие инструменты и материалы:

• Квадратная металлическая труба сечением 20х20 миллиметров.
• Уголки по 25 миллиметров – 4 штуки.
• Две металлические квадратные плиты 200х200 миллиметров.
• Болты.
• Гайки и шайбы.
• Дюбеля.
• Ножовка по металлу.
• Дрель.
• Набор сверл по металлу.
• Краскопульт или кисточка.
• Чёрная краска для окрашивания металлических изделий.

Порядок выполнения работ:

1. Возьмите металлическую плиту и просверлите по углам четыре отверстия для дюбелей.
2. На второй металлической плите сделайте отверстия соответствующие отверстия расположенным на задней панели телевизора.
3. Разрежьте трубу на три отрезка. Первый для настенного крепления кронштейна, второй для соединения деталей, третий для крепления телевизора. Размеры отрезков зависят от выбранного вами дизайна кронштейна.
4. Покрасьте все изготовленные детали краской.
5. После высыхания краски в центре плит-креплений прикрутите болтами по два уголка. Расстояние между уголками, должно позволять квадратной трубе свободно двигаться. Учтите, что на стенной плите-креплении уголки должны располагаться горизонтально, а на креплении для телевизора вертикально.
6. Закрепите отрезки трубы между уголками при помощи болтов, предварительно сделав в них отверстия дрелью.
7. Закрепите отрезки трубы между уголками с помощью болта, помещая между трубой и уголками шайбы.
8. Центральный отрезок трубы поместите снизу между трубами креплений и соедините их длинными болтами.
9. Закрепите плиты с затянутыми трубами к стене дюбелями и болтами, после этого присоедините кронштейн к телевизору.
10. Выставите угол наклона и затяните гайки.

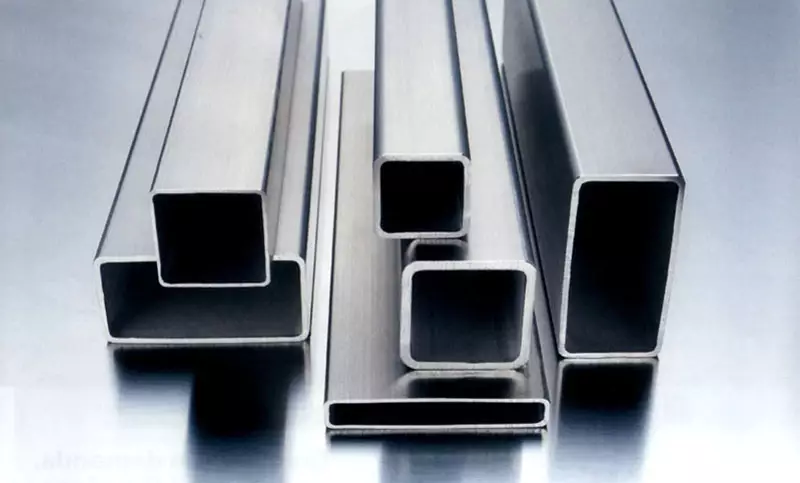

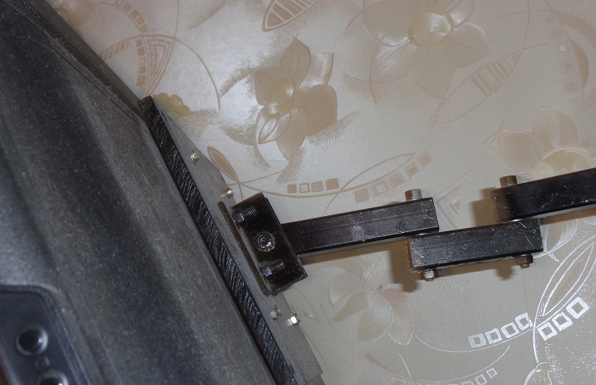

Самодельный кронштейн из квадратных труб

В заключении нужно сказать, что даже самые навороченные самодельные кронштейны, не заменят по прочности и надёжности заводские изделия.

Надеемся, что прочитав нашу статью, вы получили много полезной информации и теперь уверенно сможете установить телевизор на кронштейн своими руками!

С точки зрения удобства

Когда мы смотрим телевизор, мы должны учитывать следующее:

• поза в этом случае обычно расслабленная, иногда полулежачая. Однако запрокидывать голову или, напротив, постоянно держать ее наклоненной или повернутой, неудобно – шея затекает. То есть экран должен быть примерно на уровне глаз сидящего в привычном положении человека;
• расстояние до центра панели должно быть примерно равно двукратному размеру диагонали экрана. Пример: у Вас телевизор с диагональю 55 дюймов, пересчитываем в сантиметры (то есть умножаем число на 2,5, подробнее можно посмотреть здесь) – 140 см. Умножаем на два и получаем примерно три метра от глаз сидящего человека до центра экрана. В некоторых случаях это расстояние выдержать по горизонтали никак не получается, тогда можно разместить технику повыше и получить желаемое удаленность – но смотреть фильмы и передачи придется лежа. Для спальни это неплохой вариант.

Иногда задача о высоте телевизора от пола решается по принципу «куда влезет, туда и повесим». Так бывает, если в мебельной стенке предусмотрена ниша под ЖК-панель или же полки и стеллажи уютно устроились на своих местах, менять их не хочется. В этом случае стоит проверить, будет ли удобно смотреть телевизор: просто сесть на запланированное место и поглядеть примерно в центр пустого пространства. Удобно, шея не затекает, поворачивать голову не приходится? Отлично! Неудобно? Значит, надо что-то менять – или диван (кровать, кресло и так далее), или место для техники.

Итак, на уровне глаз сидящего человека должен быть примерно центр экрана. Возможен другой вариант – на этом уровне должна находиться точка, смещенная примерно на треть от нижнего края панели.

Такой вариант будет удобнее, если человек периодически меняет позу, садясь выше или ниже. Но тут есть и другой нюанс – желательно иметь возможность менять наклон экрана.

Попробуем обобщить – на какой высоте вешать телевизор на стену:

• на уровне глаз сидящего человека должна располагаться либо центральная точка экрана, либо расположенная на высоте 1/3 от низа панели;
• расстояние от пола до этой точки должно составлять 1…1,3 м. Для людей с ростом до 160 см принимаем нижнюю границу, при 160…180 см – 1,1…1,15 м, для более высоких – 1,2…1,3 м. Учитываем высоту дивана!
• если просмотр идет из разных точек помещения, из разных поз – сидя, стоя, лежа – выбираем среднее арифметическое, то есть все-таки на уровне сидящего человека;
• учитываем возможность наклона/поворота экрана.

Для разных размеров телевизоров можно свести рекомендации к таблице.

Диагональ в дюймах	Высота, см	Расстояние от низа экрана до центра, см	Расстояние от пола до центра экрана (уровень глаз сидящего человека), см	Высота телевизора от пола в гостиной (высота от пола), см	Высота установки телевизора на стене (по верхней кромке панели), см
19	42	21	100…120	79…99	121…141
21	46,5	23	77…97	123…143
22	49	25	75…95	125…145
24	53	26,5	74…94	126,5…146
28	62	31	69…89	131…151
32	71	35,5	65…85	135,5…156
40	86	43	57…77	143…163
43	95	47,5	53…73	147,5…168
49	108	54	46…66	154…174
50	111	55,5	44…64	155,5…176
55	122	61	39…59	161…181
58	128	64	36…56	164…184

Присмотревшись, можно понять – если следовать этим стандартам, телевизоры с большой диагональю придется вешать чуть ли не над полом, что рискованно в плане целостности техники. Поэтому можно ввести поправку. Если минимальное получаемое расстояние меньше полуметра – стоит увеличить его до этого значения.

Важно: в случае, когда телевизор используется не только для просмотра, но и для работы с приставками (Xbox, Playstation, Nintendo) и специальными приспособлениями (активные игры с захватом движения, «дополненная реальность») необходимо откорректировать высоту. Здесь следует за положение центральной точки взять среднее между ее размещением для сидящего и стоящего человека

Пример: телевизор смотрят в обычном режиме дети от роста 120 см и взрослые со средним ростом 170 см, ребенок ростом 140 см играет в «бои без правил» с помощью устройства «дополненной реальности». Следовательно, центра экрана должен располагаться на высоте примерно 125 см

Здесь следует за положение центральной точки взять среднее между ее размещением для сидящего и стоящего человека. Пример: телевизор смотрят в обычном режиме дети от роста 120 см и взрослые со средним ростом 170 см, ребенок ростом 140 см играет в «бои без правил» с помощью устройства «дополненной реальности». Следовательно, центра экрана должен располагаться на высоте примерно 125 см.

Пошаговая инструкция по креплению телевизора на стену

Перед тем как своими руками прикрутить кронштейн, предназначенный для закрепления телевизионной панели на вертикальной поверхности, требуется выполнить определенные подготовительные работы. Некоторые модели плоских телевизоров выпускают с возможностью их установки на подставке той или иной формы, с помощью которой телетехнику можно поставить на ровную горизонтальную поверхность. Такая подставка, как правило, съемная. Если ее демонтировать, то телевизионную панель можно разместить и на вертикальной плоскости.

Подготовка

• Определить расстояние от пола до места крепления кронштейна и сделать на стене разметку, куда будут вкручиваться болты.
• Определить диаметр болтов, подходящих для кронштейна, или размер дюбеля, чтобы собрать и закрепить кронштейн на гипсокартонной стене. Чаще всего в комплекте к кронштейну идут стандартные винты в необходимом количестве.
• Измерить расстояние от верхних отверстий на кронштейне до его нижнего края. Далее к расстоянию от уровня пола прибавляют размер, полученный при измерении места крепления на телевизоре, – это будет высота нижнего края кронштейна. На этом уровне с помощью строительного уровня проводят горизонтальную линию.
• Затем нужно приложить крепление кронштейна к стене и через отверстия втулки для крепления разметить точки для сверления – сюда будут вкручены удерживающие винты.

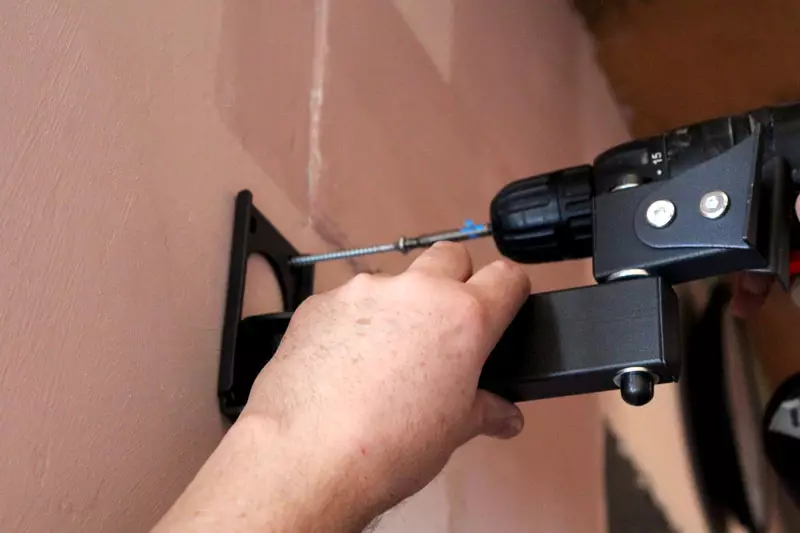

Установка

После выполнения предварительных подготовительных работ можно приступить к установке настенного кронштейна и телевизионной панели:

• по имеющимся меткам в стене сверлят отверстия и забивают в них дюбели;
• закручивают болты или шурупы;
• закрепляют кронштейн и проверяют надежность его крепления;
• телевизионную панель совмещают с креплениями и размещают ее на кронштейне.

Производители жидкокристаллических телевизоров, имеющих размер экрана 42 дюйма и более, создают такую телетехнику, которую можно крепить на стену без кронштейна. Его заменяют выполненные промышленным способом и расположенные сзади корпуса телевизора специальные крепежные ушки или пазы. Такая конструкция намного упрощает размещение телевизора на вертикальных поверхностях, так как процесс монтажа в этом случае ничем не отличается от того, если бы вам пришлось монтировать на стене полочку или раму картины.

О том, как установить кронштейн для телевизора на стену, смотрите в следующем видео.

Крепление к стенам из разных материалов

Даже самый надежный кронштейн не удержит телевизор на стене, если она сама недостаточно крепкая. Перед началом монтажа нужно выяснить, из чего она сделана и насколько прочно может удерживать в себе крепеж.

К бетону и полнотелому кирпичу

Стены из монолитного бетона и полнотелого кирпича – самая надежная основа. Отверстия в них просверливают перфоратором, а в качестве крепежа применяют дюбель-гвозди или анкерные болты.

Крепление к бетонной стене

К дереву

Это самый беспроблемный материал для подвешивания любой техники при условии достаточной толщины и хорошего качества древесины. К деревянным стенам кронштейны крепятся обычными саморезами, размер которых обеспечит удержание расчетного веса устройства.

К пеноблокам и пустотелому кирпичу

Стеновые материалы с пустотами и полостями не способны вынести большую нагрузку – они крошатся от прилагаемых вертикальных усилий. Чтобы обеспечить надежность установки кронштейна с закрепленным на нем телевизором, нужно использовать специальные винтовые дюбели с удлиненной распорной частью и широкой резьбой или химические анкеры.

Перед установкой химического анкера полость заполняется быстротвердеющими составами

К гипсокартону

Способ крепления к гипсокартону зависит от веса телевизора и наличия прочного основания под гипсокартонной отделкой. Это довольно хрупкий материал, поэтому монтаж на него любых подвесных конструкций требует предварительной подготовки и использования специального крепежа.

Первый способ можно применять только для установки на стену небольших мониторов, вес которых вместе с кронштейном не превышает 10-15 кг. Для этого понадобятся дюбели-бабочки, которые при вкручивании в них самореза раскрываются с обратной стороны обшивки, увеличивая площадь прилегания крепежа к плоскости и распределяя на неё нагрузку.

Дюбель-бабочка – специальный крепеж для гипсокартона

Если монитор большой и тяжелый, выбирают другой способ крепления – с использованием длинных метизов, способных пройти сквозь гипсокартон и углубиться в находящуюся за ним несущую стену или перегородку из прочных материалов. В этом случае вид крепежа выбирается в соответствии с материалом этих стен.

Крепление длинной шпилькой через гипсокартонную обшивку

Описанный способ невозможно применить к гипсокартонным перегородкам и фальш-стенам, так как за ними нет прочной основы. Поэтому при их возведении установку телевизора планируют заранее, монтируя на нужном уровне деревянные закладные или закрепляя дополнительные металлические профили на каркасе.

Схема установки закладной площадки из фанеры

Если такие закладные не были предусмотрены во время ремонта, телевизор придется устанавливать на тумбу или покупать напольный кронштейн-стойку.

Как правильно повесить телевизор на стену

Монтаж телевизора − ответственный процесс

Важно, чтобы место установки было выбрано правильно, не менее значим и сам процесс монтажа. Если работа проделана с нарушениями, это может сказаться на функциональности крепёжного элемента и привести к поломке дорогой техники в результате падения с высоты

Тем, кто не уверен в собственных силах, советуем обратиться за помощью к профессионалам, что повлечёт за собой дополнительные расходы.

Монтаж необходимо производить только после ознакомления с инструкциями

Прежде чем приступить к установке, требуется внимательно изучить инструкцию, приложенную к каждому крепёжному механизму. Теперь можно выбрать место для размещения телевизора. Этот момент наиболее важен.

Выбор места

Чтобы техника размещалась гармонично в комнате и не нарушала гармонию, следует её правильно разместить. Для этого придерживаются простых правил:

• длина диагонали экрана должна соответствовать размерам комнаты, ведь неуместно размещать большую ТВ-панель в маленькой кухне;
• если в комнате есть пустующая стена, уместно повесить экран посередине, он будет служить своеобразным декором;
• ЖК-панели размещают вдали от нагревательных приборов (в том числе и батарей), а также от попадания прямых солнечных лучей;
• розетки располагаются вблизи места крепления, иначе торчащие провода испортят внешний вид помещения;
• телевизор должно быть удобно смотреть из-за стола или с дивана.

Телевизор − не только функциональный прибор, но и украшение комнаты

Значение имеет и наличие полок для сопутствующих устройств. Все элементы должны располагаться гармонично.

Высота установки телевизора

Неправильно определённая высота установки станет причиной головных болей, покраснения в глазах и даже резкого ухудшения зрения. Стандартная высота размещения устройства − это 70−100 см от нижнего края до пола.

Приятно погружаться в мир кино, если телевизор установлен правильно

При размещении устройства на кухне следует придерживаться тех же правил. Можно произвести монтаж крепления почти под потолком. Это уместно, если комната длинная, и стол размещается в противоположном углу.

Телевизор на кухне обеспечивает комфорт домохозяйке в момент приготовления пищи

Монтаж телевизора: пошаговая инструкция

Не все знают, как повесить телевизор на стену с кронштейном. Установка техники производится в следующем порядке:

1. Выбирается место для настенного крепежа в виде пластинки, ставятся соответствующие отметки простым карандашом (можно начертить линию, которая будет соответствовать нижнему краю крепления).
2. Приложив деталь к стене, обозначьте карандашом места для высверливания отверстий.
3. Процесс сверления займёт 2−3 минуты, для чего понадобится перфоратор или дрель, после чего молотком забиваются дюбели или анкера (учитывайте диаметр анкерных болтов или дюбелей при сверлении).
4. При помощи болтов пластина и кронштейн надёжно крепятся к стене.
5. Для того чтобы повесить телевизор, понадобится дополнительная помощь.

Монтаж кронштейна и телевизора необходимо производить вдвоём или втроём

Нередко в комплекте с механизмом производитель вкладывает шаблон, при помощи которого производится разметка для высверливания отверстий в стене. В данном случае установка телевизора на стену заметно упрощается. Не подключайте технику до того момента, пока она не будет надёжно закреплена.

Как повесить телевизор на стену из гипсокартона

Все перечисленные способы монтажа были рассчитаны на капитальную стену

Но что делать, если решено повесить телевизор именно на перегородке? Она может быть гипсокартонной, фанерной, гипсовой, это не так уж важно. Значимо другое – нагрузки в 10…40 кг стенка просто не выдержит

Выкрошится в местах крепления.

Так и будет, если использовать обычные саморезы или дюбели. Однако специально для монтажа на тонкие конструкции разработан специальный дюбель-«бабочка», он же «молли». На видео показан принцип его работы.

Особенность в том, что такая модель распределяет нагрузку на большую площадь. Соответственно, стена не выкрашивается и легко выдерживает вес телевизора.

Как вариант, при облицовке гипсокартоном капитальной стены (для выравнивания, звукоизоляции, декора и других целей) можно применить шпильку-шуруп.

Она ввинчивается в капитальную стену, проходя гипсокартонную плиту насквозь. Чем глубже такой шуруп войдет в надежную конструкцию, тем большую нагрузку он выдержит.

Если надо повесить телевизор на гипсокартонную стену, за которой нет базы, лучше отыскать места, где располагается монтажный профиль, и крепиться к нему. Можно также добавить к конструкции деревянную (древесно-волокнистую) плиту или аналогичный материал (доску, брус и так далее). Особенно хорош этот вариант для установки телевизора в нишу.

Виды

Плоские телевизоры и мониторы легко разместить в любом месте комнаты, подвесив их на стену. Разные комплекты различаются по габаритам и формату доборных комплектующих, длине и ширине основных, без которых, в свою очередь, телевизор подвесить окажется затруднительным. Выпускаются четыре основных вида.

Поворотный

Кронштейн на поворотной основе позволяет не только поворачивать телевизор по одной из осей движения, но и немного выдвинуть его вперёд, несколько ближе к пользователю. Данный вид даёт возможность увеличить дистанцию от стены – в случае, когда диван или кресло окажутся передвинутыми. Более продвинутые модели оснащены электроникой и силовой электрикой, которые самостоятельно изменят положение телевизора или монитора относительно стены, повернув его в нужную сторону под нужным углом. Управление осуществляется с пульта, идущего в комплекте. Недостаток этих конструкций – большая дороговизна, порой достигающая разницы в несколько раз – по сравнению с аналогичными приспособлениями, не обладающими такой функцией.

Угловой

Разместить ТВ-устройство допустимо и в углу комнаты. Иногда оно даже дополнительно украсит угол, в котором до сих пор нет ничего более примечательного и улучшающего дизайн помещения. Достоинство конструкции – значительная экономия места возле любой из стен. Многие пользователи оценивают такое решение по достоинству. Дело в том, что, по сути, угловой кронштейн – поворачивающийся подвес для ТВ и мониторов, позволяющий развернуть дисплей так, как этого пожелают хозяева комнаты. Но угловой держатель – более универсальное решение, чем предыдущий его собрат: он нашёл бы место и ближе к середине стены, где должна стоять ЖК-панель.

Поворотно-наклонный

Данный вид считается ещё более универсальным креплением, чем оба предыдущих. Большинство изделий этого вида не оснащается никакой электронной автоматикой: панель поворачивается движением руки пользователя. Это достойное решение для особо взыскательных в таком плане потребителей. Но он и дороже. Впрочем, этот факт не отталкивает людей, для которых ЖК-панель – полноценный медиацентр для дома.

Фиксированный

Этот вид невыгодно отличается от трёх предыдущих. Несмотря на очевидную дешевизну, он доступен и для самостоятельного изготовления. Такому креплению не нужна даже труба-держатель. Достаточно установить четыре направляющие, две из которых, нижние, окажутся уголковыми: они не дадут монитору упасть вниз благодаря своим установочным бортикам. Труба-вынос монтируется лишь в случаях, когда в кронштейне не предусмотрен поворотный механизм, а «втиснуть» ТВ панель в угол между двумя смежными стенами или между стеной и потолком всё же надо. Но данные кронштейны могут оснащаться телескопической (выдвижной) трубой, что даёт им вписаться в любой угол или переход, образованный близлежащими стенами.

Выбор места на стене для телевизионной панели

Чтобы выбрать оптимальное расположение «плазмы», нужно учесть её размеры, площадь и назначение комнаты, прочность стен.

Дистанция до монитора

Это один из важнейших параметров правильного монтажа, влияющий на комфортность просмотра телепередач, нагрузку на глаза. Удаленность человека от телевизионной картинки зависит от диагонали экрана:

• 2,5 метра – при диагонали 32 дюйма (80 см);
• 3 метра – при диагонали 40 дюймов (100 см);
• 4 метра – при диагонали 55 дюймов (138 см) и более.

Поэтому в маленькую комнату не стоит покупать слишком большой телевизор, так как обеспечить необходимую дистанцию не получится, и смотреть его будет некомфортно.

Здесь дистанция явно не соответствует ширине экрана

Высота над полом

Чтобы глаза и шея не уставали при длительном телесеансе, воображаемая горизонтальная линия, делящая экран на две равные части, должна находиться чуть выше уровня глаз. Понятно, что рост у людей разный, но и абсолютная точность здесь не требуется. Но нужно учитывать, в каком положении они будут смотреть ТВ. А это зависит от комнаты, в которой он устанавливается.

• Гостиная. В этой комнате обычно располагается зона отдыха для всей семьи с мягкой мебелью. Телевизор лучше всего повесить к стене напротив этой зоны на высоте, соответствующей высоте посадки человека в кресле или на диване. Обычно она равна 120 см с небольшими отклонениями в ту или иную сторону.
• Спальня. В этой комнате телевизор смотрят, лежа или полусидя в кровати. Чтобы определиться с наиболее комфортным для вашей излюбленной позы уровнем установки монитора, нужно принять её, повесив на противоположную стену картину или другой импровизированный экран. Затем перемещать его вверх или вниз до тех пор, пока не найдете самое удобное положение.

Такое положение экрана нельзя считать удобным – его лучше повесить выше с наклоном вперед

Кухня. В этом помещении установить телевизор удобно сложнее всего. Как правило, его размещают напротив обеденной зоны, но в идеале он должен просматриваться и от рабочего стола. Совместить это удается не всегда, особенно если учесть специфику кухни с большим количеством шкафов и бытовой техники. Монитор нельзя ставить рядом с духовкой, пароваркой и другими нагревающимися и образующими пар устройствами. Он не должен мешать свободно двигаться, открывать шкафы. Поэтому чаще всего его подвешивают на приличной высоте – и тут снова не обойтись без механизмов, позволяющих изменять положение экрана.

На кухне приходится жертвовать комфортом ради безопасности

Кронштейны для ТВ своими руками

Можно и самому сделать хороший держатель для телевизора. При наличии соответствующего инструмента и специальных навыков вы сможете создать качественный, безопасный кронштейн. Сейчас рассмотрим несколько наиболее популярных вариантов.

Фиксированный держатель из крепежной рейки

Установка телевизора на стену своими руками с помощью такого кронштейна начинается с подготовки инструмента и материала:

• рейка, использующаяся для фиксации навесных шкафов кухонных гарнитуров;
• дюбеля;
• крепежные элементы – шурупы, винты, болты;
• перфоратор;
• набор отверток;
• уровень и рулетка;
• ножовка, предназначенная для резки металлических изделий.

Пошаговая инструкция по изготовлению кронштейна из самой обычной рейки:

1. Замерьте рейку, ориентируясь на расстояние между отверстиями на задней крышке ТВ.
2. Отрежьте необходимую часть материала.
3. Если первоначальные отверстия не совпадают с отверстиями ТВ, сделайте новые.
4. Ориентируясь на длину уже сделанной рейки, подготовьте аналогичную для крепления к стенке.
5. Прикрепите первую рейку к задней крышке ТВ, используя болты.
6. Нанесите разметку на стенку, чтобы подготовить отверстия, в которые будут вставлены дюбеля.
7. Просверлите отверстия, используя дрель.
8. Закрепите планку на стене.
9. Вставляем рейку, прикрепленную к задней крышке ТВ, в пазы планки, висящей на стенке.
10. На этом работа завершена.

Дешевый деревянный кронштейн

Такой вариант подойдет для владельцев небольших TV. Крепление не способно выдержать тяжелое устройство с громоздким экраном. Список необходимого оборудования и материалов:

• деревянная доска сечением до 10 см;
• 4 навесных крюка;
• 4 самореза кольцевидной формы;
• 4 крепежных болта;
• пила;
• перфоратор;
• простой карандаш и рулетка.

Пошаговая инструкция по изготовлению своими руками деревянного кронштейна:

1. В соответствии с длиной экрана ТВ нужно разрезать деревянную планку на две части.
2. С торца изделия крепятся кольцевидные шурупы.
3. Крепежные элементы не должны находиться слишком близко к краю техники, в противном случае планка треснет.
4. Сделайте перфоратором отверстия в деревянных планках, установив на них ТВ.
5. Отметьте на стене в соответствии с тем, как будут расположены на планках кольца.
6. Когда отверстия будут сделаны, закрепляйте подвесные крюки.
7. Навешиваем телевизор, вставляя кольца в крюки.

Регулируемое крепление из металла

Полноценный универсальный кронштейн, позволяющий изменить расположение экрана, изготовить самостоятельно практически нереально. Однако можно попробовать имитировать это изделие. Для реализации задуманного вам потребуется следующий инструмент и материалы:

• металлическая трубка в форме квадрата.
• 4 уголка по 25 мм;
• металлические плиты квадратной формы;
• крепежные элементы: болты, гайки, шайбы, дюбеля;
• пила, режущая металлические изделия;
• перфоратор;
• кисточка и краска;
• сверла для работы по металлической поверхности.

Алгоритм подготовки изделия:

1. По периметру плиты нужно просверлить 4 отверстия, в которые будут вставлены дюбеля.
2. На второй плите необходимо просверлить отверстия в соответствии с конструкцией задней крышки ТВ.
3. Трубку необходимо разрезать на 3 части. Первая будет выполнять функции настенной фиксации кронштейна. Вторая выступит в качестве соединительного элемента. Третья позволит закрепить TV. Длину металлических отрезков пользователь определяет самостоятельно.
4. Все подготовленные металлические заготовки необходимо покрасить, в противном случае они могут поржаветь.
5. Когда краска высохнет, закрепите с помощью болтов по два уголка в центре каждой плиты. Что касается расстояния между этими уголками, то они должным быть подобраны таким образом, чтобы конструкция спокойно изменяла свое положение.
6. Между уголками и болтами фиксируются металлические отрезки. Однако предварительно нужно подготовить специальные отверстия.
7. Крепим отрезки между уголками, размещая между этими элементами конструкции специальные шайбы.
8. Центральная часть соединяется самыми большими болтами.
9. Зафиксируйте плиты с закрепленными трубками к стенке дюбелями. Чтобы улучшить прочность конструкции также используйте и болты. Потом можно соединить держатель и ТВ.
10. Отрегулируйте угол наклона, а потом затяните гайки.

В обязательном порядке необходимо отметить тот факт, что самые надежные самодельные кронштейны все равно не смогут гарантировать максимальной безопасности. Особенности если вы никогда ранее не занимались созданием таких изделий. Поэтому, если вы сомневаетесь в своих навыках, лучше купите кронштейн в соответствующем магазине.

Купить крепление на стену для телевизора или изготовить его самостоятельно

Сама конструкция кронштейна проста, особенно если речь идёт о фиксированном типе. Если говорить честно, мы крайне редко меняем положение экрана, выдвигаем его, поэтому при наличии инструментов вполне по силам каждому изготовить крепление для телевизора на стену своими руками. Некоторые умельцы способны создать наклонно-поворотный кронштейн для ТВ. Расскажем, как сделать фиксированный простой тип держателя, а также поворотный механизм.

Изготовление кронштейна для телевизора на стену своими руками

Минимальная цена крепежа фиксированного типа в магазине составит 700 рублей. Чтобы избежать трат, попробуем самостоятельно изготовить простейший механизм.

Найти материалы для самодельного кронштейна сможет любой мужчина

Собственноручно изготовленное поворотное крепление для телевизора станет бесценным для мастера. Начнём с инструкции о том, как сделать его. Работу начинают с изготовления пластины, к которой в будущем будет прикреплён монитор. Её можно вырезать из металла толщиной 3−5 мм в зависимости от веса аппаратуры. Чем длиннее диагональ экрана, тем выше площадь пластины-держателя. Ориентироваться легко по отверстиям на задней крышке ТВ. В пластине они также проделываются.

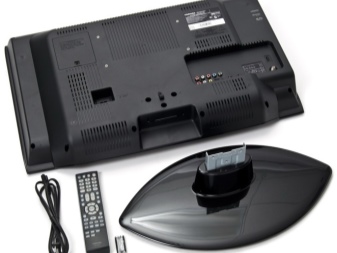

Задняя стенка телевизора марки Toshiba с отверстиями для болтов

К пластине приваривается одно или два ушка, которые соединят пластину с куском металлической трубы прямоугольного сечения. Длина трубы определяется самостоятельно, в зависимости от того, на какое расстояние требуется отодвигать монитор от стены. В трубе проделывается отверстие, после чего она соединяется с пластиной через ушки при помощи болта.

Толщина стенки трубы должна соответствовать толщине пластины

Поворотный механизм проще всего сделать из двух шарниров. Один из них наглухо приваривается к трубе, а другой − к настенной пластине-держателю, в которой предварительно высверливаются отверстия для крепления к стене. Как только работа закончена, можно осуществлять монтаж.

Металлическое крепление будет очень прочным

Финальный этап − грунтовка механизма и покраска. Серый и чёрный цвет краски скроют все изъяны. Поворотное крепление для телевизора готово. Его можно смело представлять друзьям. При наличии иных деталей, уголков, труб каждому по силам изготовить схожий крепёж на стену для телевизора.

Вариантов поворотных самодельных крепежей очень много

Что касается механизма фиксированного типа, его изготовить ещё проще. Для этого понадобится совместить две пластины для крепления на стену и телевизионную при помощи сварки, болтов или другого элемента. Иногда уместно соорудить держатель из деревянного бруса.

Одна из возможностей сделать самостоятельно фиксированный крепёж

Простейший способ, как изготовить фиксированный кронштейн, представлен в видеоуроке:

Watch this video on YouTube

Обращаем внимание на то, что самостоятельно можно изготовить крепёжный механизм даже для телевизора с большим экраном

Важно, чтобы сама конструкция смогла выдержать вес техники. Если на заводе тестируют продукцию, рассчитывают её фактические возможности путём сложных вычислений, то дома это сделать не удастся

Если на заводе тестируют продукцию, рассчитывают её фактические возможности путём сложных вычислений, то дома это сделать не удастся.

Простейший фиксированный крепёж, сделанный своими руками

Не многие знают, что повесить экран на стену можно и без применения кронштейна.
