Как сделать крючок для вязки арматуры своими руками?

Эксплуатация

Перед началом вязки арматурных каркасов стоит изучить требования ГОСТ относительно проволоки для вязки:

  • для обеспечения надежной фиксации арматурных стержней диаметром до 12 мм предпочтителен вариант использования проволоки сечением 1,2 мм;

  • для вязки стержней сечением от 16 до 18 мм диаметр проволоки должен соответствовать 1,6 мм;

  • вязка арматуры диаметром свыше 18 мм потребует использования проволоки диаметром от 2 мм.

Перед проведением работ по формированию надежного каркаса из арматурных стержней мастеру нужно подготовить необходимые материалы, перенеся их к месту монтажа каркаса.

Арматурные каркасы имеют свои особенности.

  1. Материал. Классический вариант – сталь, прочность которой может быть разной. Преимущество материала в том, что его можно сваривать или гнуть до достижения нужного результата. Иногда встречаются каркасы из композитных материалов, недостаток которых в несгибаемости и невозможности сварки.

  2. Профиль. Для армирующих каркасов под фундаменты или другие изделия используют два вида арматуры: с гладким или периодическим профилем. Второй вид необходим для организации надежного сцепления с бетоном.

Вязка арматуры проводится разными вариантами. Выбор нужного способа определяется типом фундаментной монолитной плиты, расходными материалами и инструментом, который будет использован при вязке. Например, если для вязки используют стандартные хомуты из пластика, то достаточно будет хорошо затянуть крепежи. Вязать в этом случае каркас не потребуется.

Работа с электрическими инструментами требует особого подхода, хотя и не представляет ничего сложного. Например, при использовании пистолета устройство необходимо сначала зарядить, а также заправить катушку проволокой. Чтобы получить проволочный узел, оператору останется нажать на курок.

С особенностями работы с крючком стоит разобраться детально.

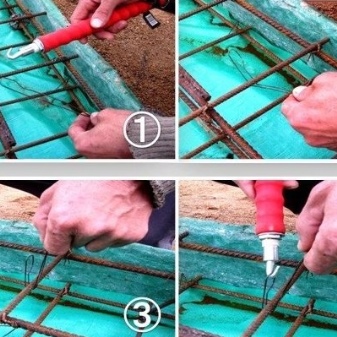

Способ 1

Удобный вариант вязки арматурного каркаса, который требует выполнения следующих действий:

  1. сначала нужно сложить кусок проволоки в 2 раза;

  2. затем провести материал под арматуру туда, где будет соединение;

  3. третий этап подразумевает продевание крючка в петлю;

  4. свободный конец нужно подтянуть к инструменту и наложить на крючок, слегка согнув;

  5. в конце останется скрутить оба конца проволоки.

Способ 2

Этот вариант имеет много схожих моментов с первым. Инструкция:

  1. проволоку складывают в 2 слоя и заводят под стержни каркаса;

  2. крючком поддевают проволоку в форме петли;

  3. образуют О-образную петлю путем перегибания второго конца проволоки через крючок;

  4. крутят петлю до получения прочного узла;

  5. вытаскивают крючок.

Довольно простой и легкий вариант обвязки арматурных стержней.

Способ 3

Считается наиболее удобным способом, так как позволяет задействовать только одну руку. Вторая при этом остается свободной. В этом случае потребуется:

  1. завести проволоку под арматуру;

  2. вставить в петлю крюк и поддеть инструментом второй конец проволоки;

  3. загнуть проволоку вниз;

  4. потянуть крюк и несколько раз закрутить петлю.

Способ 4

Еще один распространенный вариант обвязки каркаса. Арматурщику понадобится:

  1. сложить проволоку в 2 слоя и завести в место стыка;

  2. прижать материал к арматурному стержню;

  3. согнуть проволоку к себе;

  4. вставить крюк и сделать несколько оборотов, зацепив проволоку.

​​​​​​Плюс такого способа в получении надежной и долговечной скрутки. Опытные мастера дополнительно советуют подгибать проволоку под крюк перед основным этапом скрутки. Большое количество оборотов при этом делать не стоит, чтобы не сломать узел.

Вязка арматуры – не самая простая, но выполнимая задача. Для проведения работ потребуется проволока и специальный инструмент, с помощью которого будет выполняться процесс. Арматурщик может отдать предпочтение как механическим приборам для создания проволочных узлов, так и автоматике.

Считаем по чертежам

При разработке проекта инженеры конструируют железобетонные конструкции. Они принимают размеры сеток, каркасов, шаг арматуры и диаметр на основании расчета. Строители обязаны заливать железобетон, строго следуя проекту. Только в этом случае можно быть уверенным в надежности и долговечности дома.

В качественном проекте можно найти готовую информацию о том, сколько основных и сопутствующих материалов понадобится для создания каждой конструкции. Эти сведения содержатся в спецификации или примечании к ней. Если же в наличии есть только чертежи сеток и каркасов, то придется считать.

Чаще всего при строительстве частных домов приходиться самостоятельно заливать железобетонный фундамент и плиту перекрытия. На их примере рассмотрим расход проволоки.

Виды крючков для вязки раматуры

В зависимости от того, какой тип и объем работы предстоит строителю, ему потребуется один из трех видов крючков:

  • простой конструкции;
  • специальный винтовой вязальный крючок;
  • пистолет, который относительно связан с крючками.

Рассмотрим все типы изделия, их преимущества и недостатки.

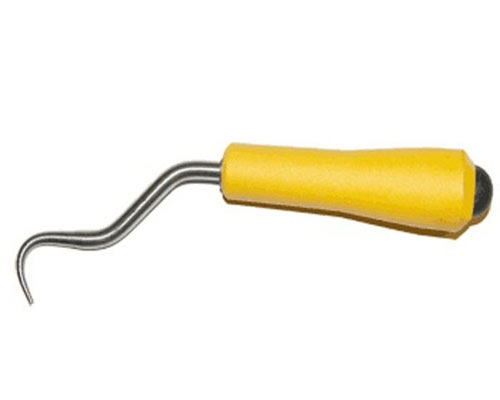

Простой крючок

Наиболее простой тип инструмента, предназначенного для связывания арматуры. В его конструкцию входит металлический стержень, оканчивающийся крюком. Благодаря итоговому виду конструкции можно с легкостью захватить требуемую проволочную петлю. Стержень обычно делается также выгнутым, а в рукояти находится встроенный подшипник. С помощью этих особенностей мастер получает повышенную скорость вращения инструмента. В итоге получается туго затянутая петля, четко и крепко фиксирующая элементы конструкции.

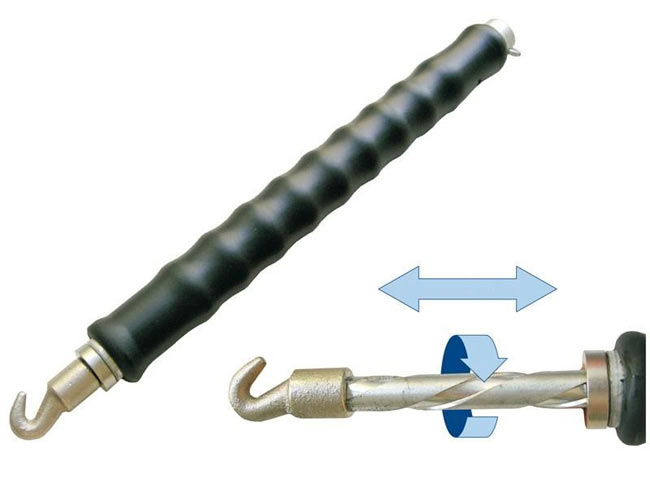

Винтовой крючок

В отличие от простого аналога винтовой крюк представляет собой более механизированный вариант изделия. Его конструкция предполагает использование того же способа вязки. Проволочная петля таким же образом затягивается при вращении крючка, расположенного на наконечнике изделия. Основное различие в том, что механизм вращения основан на оборотах инструмента, получаемых за счет поступательной силы. Последняя передается за счет червячной передачи.

Применение такого типа автоматических крючков позволяет существенно увеличить скорость создания узлов. Но следует учитывать, что и стоимость такого изделия будет существенно больше, чем у обычного крючка. Следовательно, его приобретение потребуется только в случае, когда предстоят крупные объемы работ.

Пистолеты для скрепления армирующих поясов

Для многих зданий приходится возводить крупные фундаменты. И тогда потребуется делать достаточно большие армированные каркасы. Особенно, если архитектура объекта включает плитный тип фундамента. В таком случае количество узлов, необходимых для создания укрепляющего пояса, исчисляется сотнями и тысячами. А ведь нередко требуется перевязать не один, а два слоя армирующего пояса.

Если предстоит настолько большой объем работы, проще и выгоднее сразу купить специальный пистолет, предназначенный для связывания арматуры. Его преимущество заключается в полной автоматизации процесса вязки. Принцип работы устройства следующий:

  • Пистолет заправляется мотком проволоки, которой в дальнейшем будет связываться арматура.
  • Когда элементы совмещаются, с помощью автоматического инструмента на узел наматывается проволока, которая затем туго затягивается и закручивается.
  • Как только узел будет готов, излишки вязальной проволоки обрезаются.

Отрицательным моментом является более высокий расход связующего материала. Но данная особенность компенсируется благодаря равномерному натяжению на всех узлах, чего не всегда удается добиться при ручной работе. Плюс использование пистолета существенно увеличивает скорость завязывания узлов по сравнению с обычными или механическими крючками. Также данное устройство стоит значительно дороже, чем первые два типа изделия, поэтому их приобретение оправдано только в том случае, когда требуется работа на крупных объектах.

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

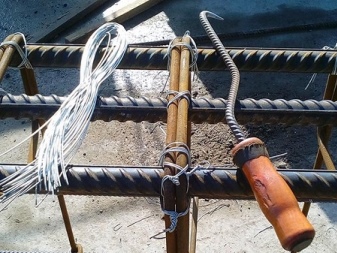

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

  • отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
  • заготовка для рукоятки из дерева или пластика;
  • две шайбы с внутренним диаметром равным толщине прута;
  • две гайки или два подшипника;
  • пассатижи;
  • топор;
  • электродрель со сверлом по дереву 10 мм;
  • углошлифовальная машинка с диском для резки металла;
  • наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

  • На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
  • Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
  • Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

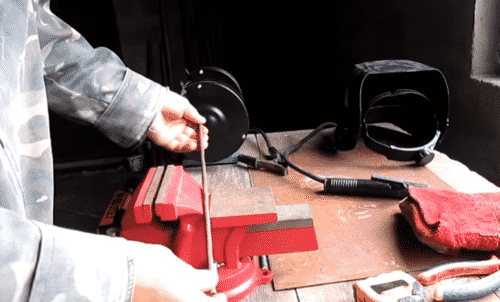

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

  • углошлифовальная машинка;
  • плоскогубцы;
  • электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

  • с электрода удаляется флюс;
  • от конца отступают 20 мм и загибают пруток под углом 90 градусов;
  • от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
  • двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
  • откладывают еще 50 мм и делают еще один загиб под тем же углом;
  • конец инструмента затачивают углошлифовальной машинкой.

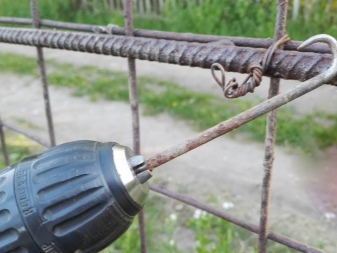

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов

Достоинства и недостатки вязальных пистолетов

Время связывания арматуры при помощи пистолета приблизительно равно 1 секунде. Узел, создаваемый сварщиком-профессионалом, формируется не менее 5–6 секунд, при условии, что сварочное оборудование находится на оптимальном расстоянии от производимого каркаса и ничто не мешает работе. Понятно, что производительность вязального пистолета будет в несколько раз больше. К этому нужно добавить, что для работы этого инструмента не требуется постоянный доступ к электросети, а также такие вещи, как газобаллонное оборудование, которое нередко необходимо для нормального функционирования сварочных аппаратов. Да и рабочий высокой квалификации для работы с пистолетом не так уж необходим.

К достоинствам применения вязального пистолета для арматуры можно отнести:

  • хорошее качество вязки прутьев, равномерное усилие стягивания;
  • повышение производительности, скорость работ увеличивается в несколько раз;
  • экономическая выгода, использование инструмента позволяет сократить численность рабочих;
  • возможность регулировки силы затяжки, что повышает надёжность соединения;
  • комфорт работы — вязка проводится одной рукой, если применяется удлиняющее устройство, появляется возможность работать с горизонтально расположенными армирующими сетками на уровне пола, при этом не нагибаться и не садиться;
  • запас работоспособности — значительная ёмкость аккумулятора позволяет проводить вязку арматуры долгое время (иногда батареи хватает на целую смену);
  • безопасность.

Компактность аппарата, его относительно небольшая масса даёт возможность вязать стержни в труднодоступных местах.

К недостаткам можно отнести высокую стоимость, необходимость использования специальной проволоки. Это делает применение вязального пистолета выгодным для строительных организаций, потребность которых в большом количестве арматурных каркасов сможет окупить инструмент достаточно быстро. Нужно быть большим оптимистом, чтобы применять дорогостоящее специализированное оборудование в бытовых целях.

Приспособление из шуруповерта

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

  1. Вязка проволокой.
  2. Сварка.
  3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Предлагаем ознакомиться Баня из бревна (152 фото): бревенчатые рубленные конструкции, двухэтажный дом-баня из сруба, как срубить своими руками

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной.

Подобный метод имеет некоторые недостатки:

  1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
  2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
  3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

  1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
  2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
  3. Чтобы вязать арматуру не нужно быть профессионалом.
  4. Процесс армирования можно выполнить в опалубке.
  5. Себестоимость работы намного ниже.

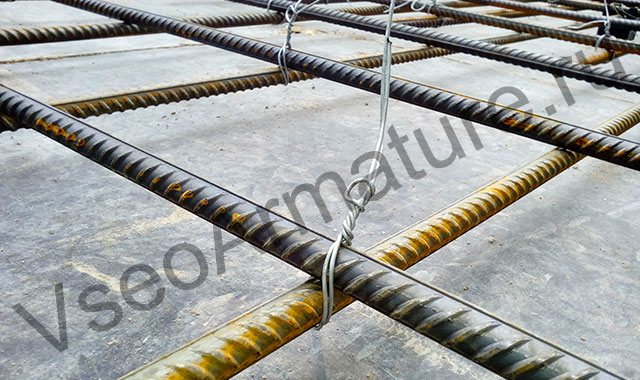

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой.

Предлагаем ознакомиться Как выставить маяки из профиля

Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.Недостатки, у данного способа следующие:

  1. Стоимость. При больших объёмах проволока будет экономней.
  2. Скорость выполнения работы (если сравнивать с другими способами вязки).
  3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
  4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
  5. Температура. Лопаются при отрицательных температурах.

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Как правильно вязать арматуру обычным крючком

Если использовать самый простой крючок, как на фото ниже, то работать с ним неудобно. Слишком низкая скорость, словно заворачивать шуруп отвёрткой. Лучше брать крючок на вращающейся рукоятке. Скорость значительно возрастает, набив руку, перестаёшь рвать проволоку, перекручивая её.

Важно подобрать оптимальный диаметр вязальной проволоки. Слишком тонкая рвётся, узел хорошо не затянуть

Слишком толстая, 2.4-3 мм, тяжело вяжется, быстро устаёт запястье. Поэтому чаще всего используется вязальная проволока диаметром 1.2-1.4 мм.

Если проволока слишком жесткая, то её можно отжечь, бросив в костёр, и дать затем медленно остыть на воздухе.

Пользователи портала советуют — при отсутствии вязальной проволоки взять автопокрышку с металлокордом и сжечь её. Хотя этот способ, скорее, подойдёт на самый крайний случай, т.к. горящая автопокрышка выделяет чёрный едкий дым.

Переходим к вязке арматуры.

 Процесс разбивается на ряд последовательных шагов.

1. Сначала разрезаем бухту вязальной проволоки на нужные куски (если проволока не нарезана на куски в связках). Длина проволоки — около 30-40 см.

2. Проволоку складываем пополам.

3. Загибаем проволоку вокруг пальца.

4. Заводим под арматуру.

5. Загибаем концы и вставляем в петлю крючок.

6. Начинаем крутить крючок, захватывая второй конец проволоки.

7. Закручивая узел, тянем крючок на себя.

8. Загибаем получившийся узел.

При вязке арматуры не следует пытаться накрутить как можно больший узел, отрезав длинный кусок проволоки. Задача вязальщика — только захватить концы и, сделав несколько оборотов (2-3 раза), связать узел. На это уходит несколько секунд. Если взять слишком длинную проволоку, увеличивается её расход, а также тратится много времени на создание узла.

Количество оборотов определяется экспериментальным путём. Слишком мало — будет слабо, слишком много — проволока рвётся.

По словам пользователя, для связывания арматуры диаметром от 10 до 14 мм оптимальный диаметр проволоки — 1.2-1.4 мм. 1 мм — слишком слабый узел. Проволока больше 2 мм крутится тяжело. Как вариант: можно крутить «единичку», если сложить проволоку пополам, а потом сложить ещё раз.

В рассмотренном выше варианте вязка арматуры происходит с одним перехлёстом.

Узел достаточен при монтаже горизонтально уложенной арматуры (например, при вязке плиты), но он может оказаться слабым, если нужно связать арматурный каркас, который нужно перенести на место установки.

Вариант усиления узла — вязка петель с попеременным перехлёстом прутков арматуры. Т.е. при вязке каждого узла меняем направление перехлёста проволоки. Например, при вязке 2-х продольных прутков и 1-го поперечного вязки справа и слева должны быть разнонаправлены друг к другу.

Другой вариант — захват уложенных крест-накрест прутков с 4-х сторон. Делается это так:

1. Сгибаем петлю и обводим прутки, подгибая проволоку под нижнюю арматуру.

2. Загибаем петлю пальцами и обводим прутки так, чтобы захватить верхнюю арматуру.

3. Далее вяжем узел, как рассказывалось выше.

При таком способе вязки прутки держаться заметно крепче, чем в первом варианте.

Также можно вязать арматуру, делая две петли — сначала перехлёст на одну сторону, слева направо, затем перехлёст на другую сторону, справа налево.

Узнать все нюансы вязки арматуры можно в теме на FORUMHOUSE «Вяжем арматуру (руками, крючком, пистолетом)». В дневнике пользователя с ником Smart2305 подробно рассказывается, чем стеклопластиковая (композитная) арматура отличается от обычной стальной.

Также советуем ознакомиться со статьёй, как самостоятельно изготовить арматурогиб и правильно гнуть арматуру, изучить материалы про изготовление самомесного бетона и выбор компонентов бетона «самомеса». А в видео смотрите, как правильно проводить арматурные работы.

Как сделать своими руками?

Чаще всего опытные мастера предпочитают заводским крюкам самодельные. Тут есть ряд своих преимуществ:

  • форма рукояти делается под руку мастера, что значительно снижает нагрузку при работе;
  • купленные крючки могут быть изготовлены из некачественного материала, выбор подходящей стали поможет мастеру избежать проблем с инструментом во время работы;
  • можно отрегулировать необходимую длину рабочей части;
  • хоть и небольшая, но экономия.

Стоит обратить внимание и на шуруповерт – неплохой вариант для ускорения вязки арматурных стержней. В патроне удобно зажимать изогнутый гвоздь или шестигранный Г-образный ключ вместо крючка

Например, на 4-6 мм. Он не проворачивается в патроне и легко выходит из петли.

Изготовить крючок своими руками не так сложно, понадобится один час работы, необходимые материалы и инструменты. Для собственного удобства работу лучше всего начать с чертежей и расчетов – этот этап позволит изготовить инструмент быстрее, и не придется переделывать изделие, если будут допущены ошибки с размерами.

Необходимые материалы.

  • Кусок проволоки. Диаметр сечения – около 6 миллиметров, длина – около 20 сантиметров.
  • Для самостоятельного изготовления лучше всего взять катанку (вязочный материал в виде проволоки, диаметром от 5 до 10 миллиметров). Если ее нет, то берется стальная проволока, но ее нужно предварительно обжечь, иначе при сгибании могут пойти трещины.
  • Отрезок деревянного бруска, внутри которого есть отверстие, превышающее сечение проволоки минимум на 0,5 сантиметров – это нужно для гарантированного вращения ручки.

Материалы подготовлены, теперь необходимо нанести разметку на металлический стержень. Отмечается длина ручки с запасом для шайбочек (4 -5 миллиметров), затем место первого сгиба, второй изгиб будет находиться через 5 сантиметров от первого, последним помечается место загиба для крючка. Конец крюка затачивается, и придается форма конуса, длиной 3-4 сантиметра, на точильном станке или при помощи шлифовальной машинки. Острие крючка заточено, теперь его необходимо согнуть, прут зажимается в тисках, молотком и ударами по концу мастер загибает конец проволоки. Угол загиба должен быть не больше 80°, иначе могут возникнуть неудобства при работе.

Далее делается загиб под ручку. Нужно не забывать контролировать процесс по созданному перед началом работ чертежу. Затем следует приварить нижнюю упорную гайку, которая располагается у самого первого изгиба. Последний этап работы — одевается рукоятка из дерева и приваривается последняя упорная гайка. Обязательно после окончания работы нужно проверить крючок. Обнаруженные проблемы работоспособности инструмента сразу устраняются:

  • крючок плохо проворачивается вокруг своей оси – этот дефект исправляется регулировкой поворотного плеча;
  • конус крючка невозможно или тяжело вынуть после того, как проволока была затянута – такая проблема может возникнуть, если угол загиба слишком большой, стачиваемый конус недостаточной длины или поверхность крючка шероховатая.
