Курвиметр — что это? прибор курвиметр: как использовать, принцип работы

Какой прибор выбрать?

На рынке представлены как механические, так и электрические устройства. Их основная задача — измерить длину дороги в полевых условиях. Эксплуатация и конструкция устройств просты, но как выбрать модель, соответствующую потребностям покупателя?

Измерительное колесо представляет собой устройство с простой конструкцией, что означает его удобную эксплуатацию. Измерение длины дороги состоит в том, чтобы направить курвиметр по тестируемой области, а счетчик устройства будет считать пройденное расстояние, выдавать его показания и сохранять в памяти.

Сфера применения

Курвиметры используются в строительных и геодезических работах, а также при определении расстояний, связанных с покраской горизонтальных линий или измерением криволинейных участков. Самым большим преимуществом курвиметров является их простота при эксплуатации, удобная транспортировка.

Одним из основных направлений применения является измерение криволинейных участков дороги. Классический механический курвиметр имеет колесо, установленное на конце специального стержня, эргономичную пистолетную рукоятку, счетчик с возможностью обнуления. Некоторые механические приборы также имеют кнопку сброса и блокировку колес в ручке для удобства.

Счетчик работает вперед и назад, что очень важно в случае ошибки. Т.к

можно вернуться на несколько метров назад и продолжить измерение.

Измерители имеют два разрешения: наименьший участок 1 дм или 1 см. Не случайно, что измерительное колесо имеет окружность 1 м. Если достигаете высокой обочины, необходимо наклонить курвиметр, чтобы точно измерить расстояние.

Профессиональный курвиметр также имеет индикатор начальных измерений, сенсор и ЖК-дисплей. Этот прибор оснащен различными дополнительными устройствами, благодаря которым он также точно измеряет неровную местность, имеет функции, исключающие случайные измерения, и большой объем памяти для хранения результатов. Максимальная дальность измерения такого устройства составляет до 10 километров.

Для чего можно использовать курвиметры?

• все виды строительных работ, где необходимо измерить криволинейное сечение (или многократное разрушение), с низкой финансовой нагрузкой;
• замеры участков дороги (инвентарь, строительство, реконструкция);
• измерения, связанные с покраской горизонтальных элементов (дорожные полосы, бордюры, промышленные линии);
• полевые измерения периметра и площади участков;
• замеры длины и площади различных открытых участков и помещений;
• калькуляция (например, измерение сечения силового кабеля, оптического волокна, подлежащего выполнению или модернизации);
• создание ситуационных набросков (например, полицией — набросок инцидента и измерение тормозного пути при дорожно-транспортных происшествиях);
• промышленные решения (измерение длины изготавливаемых элементов непосредственно на производственной линии)

Какие отрасли уже используют прибор

• геодезия;
• архитектура;
• дорожное строительство;
• промышленность;
• технические услуги (водоснабжение, канализация, газ, электроэнергия);
• правоохранительные органы;
• сельское хозяйство;
• лесоводство;
• компании, специализирующиеся на покраске горизонтальных элементов поля.

Как пользоваться курвиметром

1. Измеряя общую протяжённость маршрута не надо пытаться измерить всю его длину сразу от начала до конца. Лучше всего измерять отрезками от одного ориентира к другому. Дело здесь не в том, что может не хватить всей длины шкалы. С увеличением длины отрезка, который измеряется, увеличивается погрешность измерений. Её значение увеличивают неудобное положение при измерении, усталость, дрожь в руках и др. факторы, особенно в полевых условиях.

2. По возможности необходимо использовать карту большего масштаба. «Пятисотметровка» с масштабом 1 : 50 000 и «километровка» 1 : 100 000 подходят лучше всего.

3. Для наибольшей точности необходимо тщательно обводить все изгибы дороги.

4. Пользуемся курвиметром — чтобы исключить ошибку, каждый отрезок на карте надо проводить несколько раз. Особенно это актуально в случае с механическим курвиметром. Электронные варианты курвиметров позволяют измерять десятые и тысячные доли.

5. При использовании механического курвиметра и использовании карт с масштабами более 1 : 100 000 округлять значения надо поочерёдно в большую и меньшую сторону для более точных результатов.

6. На отрезках между главными ориентирами, дополнительно отдельно замерять расстояния и до второстепенных ориентиров на пути следования: мост через реку, овраг, перекрёсток и др. Это позволит постоянно контролировать местоположение по маршруту и точно знать уже пройденное расстояние и оставшиеся до финиша.

7. Нанося результаты замеров на карту желательно использовать дробный вариант записи, например А/В. Числитель А — расстояние от предыдущего ориентира, знаменатель В — расстояние от начала маршрута. Такой способ позволяет лучше ориентироваться на местности.

Пользуемся курвиметром — пример:

Старт 0/0 — поворот налево, выезд с грунтовки на асфальтированное шоссе 4/4 — мост через речку 4/8 — село Хацапетовка 5/13 – турстоянка 6/19 – перевал и так далее.

Также читать на эту тему:

Курвиметры для туристов. Измерить расстояние на карте можно при помощи линейки или циркуля. Но, эти приспособления могут измерять только прямые отрезки, тогда, как веломаршрут очень редко проходит по прямой. Когда маршрут проходит по извилистым тропам и дорогам, его измерение с помощью линейных инструментов…

Картография в велотуризме. Информация, которая помогает туристу в дороге и быту о туристической инфраструктуре, такой как: кемпинги; туристические стоянки; гостиницы; места, где можно пополнит запас воды и продуктов. Так как путешествуют для того, чтобы многое увидеть, то карты должны содержать информацию…

Планирование велопохода. Планирование велопохода также интересно и увлекательно, как его осуществление. Особенно хорошо это получается зимой, в ожидании начала сезона. При отсутствии практики езды, эта ниша заполняется рассматриванием карт, составлением будущих маршрутов, изучением рельефа и…

Использование GPS навигатора для поездок на велосипеде. Глобальная система позиционирования была разработана американскими военными в конце семидесятых и начале восьмидесятых годов прошлого века. После того, как правительство США открыло систему для общего пользования, она стала применяться практически во всех сферах жизни…

Категория сложности велопохода. 3-я категория сложности. Количество, дней – 10. Общее расстояние не менее, км – 500. По равнинной местности: не менее 200 км по грунтовым дорогам, лесным и полевым тропам, при их отсутствии не менее 1000 км по дорогам с твёрдым покрытием…

Как правильно пользоваться курвиметром: инструкция и видео

Пользоваться дорожным курвиметром просто – его прокатывают по дороге и снимают показания счётчика.

Нас больше интересует, как правильно пользоваться картографической моделью, ведь именно она является спутником путешественников

• Измеряя маршрут, не пытайтесь сразу вычислить всю его протяжённость. В результате вы получите грубую цифру. Для тщательного изучения разделите извилистую хотя бы на пару−тройку частей с чёткими ориентирами: населёнными пунктами или другими примечательными точками. Просто пока вы будете прокатывать колесо по длинному пути, рука может дрогнуть, а это отразится на результате.
• Для подробных вычислений используйте карту большого масштаба. Чем больше – тем лучше. Пешим туристам лучше всего пользоваться картами пятьсотметровками. Если удалось найти ещё подробнее – вам повезло.

Бывалые туристы добывают для своих путешествий генштабовские двухсотметровые карты

• Даже если вы с первого раза успешно прокатили колёсико и получили нужный результат, попробуйте ещё, чтобы исключить погрешность.
• Чтобы чётко контролировать своё месторасположение, используйте измерения до контрольных точек − моста, брода, домика лесника. Так вы всегда будете иметь представление о своём местонахождении даже в ситуациях, когда все электронные навигаторы и сотовые приборы вас «потеряют».
• В дороге ведите записи своих измерений, отмечая расстояния между контрольными точками. Это очень полезно, если ваша группа вдруг разделится и нужно обсудить общий маршрут.

А теперь небольшой видеоматериал о том, как пользоваться топографическим прибором и производить с ним вычисления:

Виды курвиметров для карт

Курвиметр для карт бывает:

• Механическим.
• Электронным.

Они отличаются между собой стоимостью, а также удобством использования. Более надежными и безотказными являются механические, в то время как проще всего использовать электронные.

Механические

Самые распространенные и недорогие. Они отличаются высокой надежностью и долговечностью. Обычно длина, которую прибор может измерить за один проход, составляет 100 см. Погрешность механических моделей составляет 0,5%. Также уровень погрешности зависит от правильности использования инструмента. Если колесико не будет равномерно проворачиваться, то погрешность увеличится. Курвиметр комплектуется чехлом или футляром для его защиты от механического повреждения.

Стрелка механических курвиметров для карт ходит по кругу, как в часах. Она связана с колесиком. Шкала, на которую она указывает, может иметь несколько разметок. Самые простые устройства просто переводят количество оборотов колесика при прокатывании вдоль линии дороги на карте в сантиметры. Более совершенные приборы позволяют получать данные не в сантиметрах, которые в дальнейшем придется перевести в километры с учетом масштаба, а сразу в километрах.

В том случае, если используется простейший прибор, который измеряет обороты колесика в сантиметрах, необходимо установить его стрелку на начало отсчета в положение «0» и начать вести по линии дороги на карте. Прибор необходимо плотно прижимать, чтобы каждый миллиметр линии измерения осуществлял проворачивание колесика. Дойдя до конечной точки устройство убирается от бумажной поверхности, чтобы предотвратить дальнейшее прокручивание колеса. Полученная длина в сантиметрах умножается на масштаб карты. Если ее масштаб составляет 1:50000, то это означает, что 1 см, измеренный с помощью курвиметра, равен 500 м на реальном ландшафте. Таким образом, если с помощью прибора при измерении длины маршрута было получено 20 см на карте, то на реальной дороге это 10 км.

Электронный курвиметр

Более совершенными и точными являются электронные курвиметры. Их погрешность составляет всего 0,2%. Такие приборы оснащаются ЖК-дисплеем и кнопками настройки. Можно изначально ввести масштаб карты, после чего работать прибором, как и механическим. На экране устройства отобразится длина маршрута сразу в километрах. Прибор самостоятельно умножит показатель длины, полученный на карте, на ее масштаб.

Зачастую электронные устройства помимо своего прямого предназначения также выполняют и другие функции. Некоторые производители комбинируют их вместе с компасом, а также могут устанавливать в их корпус светодиодный фонарик. При этом питание светодиода и ЖК-дисплея общее, поэтому если много светить, то устройство перестанет работать и потребуется замена батареек.

Электронные устройства часто выполняют в виде шариковой ручки. Они имеют вытянутую форму, что облегчает их ношение. Рабочее колесико прячется с помощью колпачка. Для работы достаточно просто снять колпачок и провести измерения. Также стоит отметить, что форма ручки намного удобней для обвода линии на карте, чем устройство с круглым циферблатом.

Для снятия данных из трудно используемых графических карт и проведения сложных вычислений, некоторые электронные модели оснащаются собственной памятью и специализированным программным обеспечением. Они подключаются к компьютеру, что позволяет выгрузить полученные данные для последующей обработки. Подобные устройства используется архитекторами при работе с чертежами, а также для копирования и изучения исторических карт.

Разновидности приборов, их преимущества

За указанным критерием устройство бывает механическим, как уже упоминалось выше, и электронным.

Механический прибор является более удобным в полевых условиях, так как он точен, компактен и неприхотлив. Отличия между различными производителями и годами выпуска заключаются в:

форме устройства;

типе шкалы;

единицах измерения;

наличии дополнительных функций.

Преимущества механического устройства:

пыле-, водо-, температуро- и ударостойкость механизма;

вес примерно 50-100 г, размер – не больше ладони;

не нуждается в подзарядке.

Электронный же вид больше подходит для работы с картографией в помещении за столом, так как более «чуткий» к неровностям поверхности.

Видео: Как сделать прибор самому

Преимущества электронного аналога:

компактные размеры (аналогичны брелоку, шариковой ручке), небольшой вес (до 50 г);

беспрерывная работа устройства – до 400 часов;

обладает компасом, калькулятором и фонариком;

возможность менять единицы измерения;

производит готовые вычисления – в приборе задается масштаб;

функция сохранения данных.

Электронный курвиметр – больше возможностей и выше точность

Электронный тип инструментов предоставляет возможность производителям наделить его самыми разными функциями. Часто на современных моделях можно увидеть такие функции, как калькулятор, мини-фонарик, компас. Они не влияют на качество работы самого измерительного компонента прибора, но вот на стоимости отразятся. Электронные модели изготавливают в разном виде, это могут быть авторучки, градусники и т.д. Главное в электронных приборах – повышенная точность, по сравнению с механикой.

Одна популярная электронная модель Скал Мастер-2 предоставляет возможность выполнять сложные графические замеры и вычисления. Кроме того, она оснащена собственным программным обеспечением, и ее можно подключать к персональному компьютеру. Это одна из немногих моделей, которая обладает, помимо 91 архитектурной, еще и разными инженерными функциями. Также данный инструмент позволяет обрабатывать показания в 50 англо-американских значениях (в фунтах, дюймах и т.д.). Имеется на нем 41-метрическое значение, а значит, есть возможность работать с самыми разными чертежами и картами. Для удобства работы надо только ввести наиболее часто используемые виды измерений, и прибор в дальнейшем уже самостоятельно переводит масштабные измерения. Установленная карта памяти позволяет сохранять данные.

Для электронных моделей характерен небольшой вес (около 50 граммов), прочные и мягкие материалы (полимеры), что делает их надежными и ударопрочными. Также есть возможность использовать без подзарядки около 400 часов. Оснащены данные модели автоматическим выключением. Предназначен такой электронный прибор для работы от 0 до 550 градусов по Цельсию. По перечисленным характеристикам можно сделать вывод, что их можно использовать в полевых условиях и для самых сложных измерений. К недостаткам можно отнести то, что таким приборам нужна своевременная подзарядка, и они не водоустойчивые. Если сравнивать такое качество, как ударопрочность, то они значительно уступают механическим вариантам.

Разновидности курвиметров

С момента изобретения курвиметра прошло много лет. Сфера применения такого приспособления стала более широкой. Новые задачи в использовании прибора подтолкнули к изобретению новых модификаций. Теперь они имеют много полезных функций и делятся на два вида:

• механические — эти модели не требуют источника питания;
• электронные — модели оснащены дисплеем и нуждаются в источнике питания.

По функциональности устройства делятся на два вида моделей: топографические и дорожные. Топографические представляют собой карманные приборы небольших размеров, а дорожные модели отличаются более крупными размерами.

Небольшие карманные курвиметры могут быть механическими и электронными. Габаритные дорожные модели в наше время работают преимущественно от источника питания. Механические дорожные курвиметры также встречаются, но гораздо реже. Современные приборы теперь оснащены разнообразными полезными мелочами для облегчения работы. К ним относятся:

• фонарик;
• подсветка шкалы-дисплея;
• карта памяти;
• компас;
• калькулятор;
• инженерные функции;
• синхронизация с ПК.

Такими дополнительными функциями оснащены только электронные модели, поскольку для них необходим источник питания током.

Механический вариант

Несмотря на появление разных новых вариантов курвиметров, механические модели остаются востребованными. Карманные устройства имеют много преимуществ. Пользователи ценят данные приборы за то, что они:

• легкие и удобные;
• прочные и компактные;
• не нуждаются в источнике питания.

Такие модели незаменимы в полевых и экстремальных условиях, а также в походах. В простых механических курвиметрах корпус ударопрочный. Модели выполнены из качественного и легкого металла либо сплава. Ручка у них изготовлена из дерева

Карманные механические модели обладают высокой устойчивостью к влаге, что немаловажно в использовании. Особой популярностью такие курвиметры пользуются среди водителей, туристов, моряков, спасателей, путешественников, военных и других

Однако у таких моделей есть и свои недостатки. Например, после измерений необходимо выполнять дополнительные вычисления, в том случае, если нужно соотнести расстояние с масштабами карты или схемы и определить реальную длину изогнутой линии. Механические приборы часто выдают результаты измерений с небольшой погрешностью в 0,5%.

Электронные образцы

Электронные курвиметры могут дать самые точные данные, когда необходимо сделать вычисления до сотых долей измерения. Существуют кабинетные варианты, предназначенные для работы:

• за столом;
• в штабе;
• в географических институтах;
• в научных лабораториях.

Именно в лабораториях эти приборы находят самый большой спрос. Данные устройства оснащены специальными программами с нужным масштабом. В процессе работы на дисплее курвиметра появляется нужный результат.

Компактные и умные, современные модели находят применение не только в профессиональной деятельности. Некоторые модели выполнены в виде брелков или шариковых ручек, что очень удобно в походах. Такой предмет не обременяет багаж. Есть и другие преимущества у электронных курвиметров, среди которых:

• возможность работы от 1 подзарядки до 400 часов;
• легкий корпус из полимера весом до 50 гр, который не боится ударов;
• широта диапазона работы при различных температурных условиях;
• наличие дополнительных функций, которые облегчают работу и помогают в пути;
• возможность автоматизации сложных инженерных расчётов, которые будут необходимы для инженеров, архитекторов и других специалистов, работающих с чертежами, планами, схемами.

Длительность работы таких приборов будет зависеть от модификации и марки производителя, работы батарейки, аккумулятора.

К минусам стоит отнести подверженность устройства негативному воздействию влаги. Такой факт следует учитывать в эксплуатации прибора, например, при плохих погодных условиях, на воде.

Дорожные курвиметры

Эти приборы отличаются большими габаритами, по сравнению с обычными курвиметрами. Их называют измерительным дорожным колесом. Они созданы для работы на грунте, чтобы выполнять замеры, если рельеф извилистый, так как данный факт мешает правильно измерить длину дорожной полосы или расстояние между двумя объектами.

Прибор оснащен складывающейся ручкой, большим колесом на дисках либо спицах. Колесо имеет аналоговый или цифровой счетчик. Весит прибор около 1,5 кг. Очень часто такие экземпляры продаются с чехлами и сумками, чтобы было удобно носить их с собой.

Дорожный курвиметр

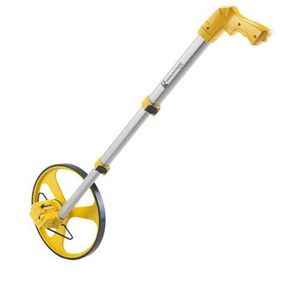

Давайте посмотрим на дорожный курвиметр, и что это такое (фото ниже) – вид устройства, приспособлен для измерения расстояний на местности с практически любым, даже с неровным, покрытием. К его помощи чаще всего прибегают, когда нет возможности и условий воспользоваться рулеткой, светодальномером или другим измерительным устройством.

Прибор также называют дорожным колесом, размеры которого довольно внушительны, а вес составляет примерно 2 кг. Внешне похож на развивающую игрушку для самых маленьких, принцип которой – колесо с помощью ручки продвигается вперёд.

Все дорожные курвиметры отличаются между собой за:

размером и весом;

типе колеса: дисковые (сплошные) или со спицами;

диапазоном и шагом измерений;

креплением счетчика: присоединяют к ручке или крепят к колесу;

способом измерения: электронный или механический.

Устройство состоит из следующих частей:

колесо;

складная ручка;

счётчик;

кнопка тормоза;

функциональные кнопки и дисплей – в электронной версии.

Лучшие электронные курвиметры

RGK Q159

Курвиметр данной модели имеет электронный счетный механизм, благодаря чему достигается высокая точность измерений. Устройство имеет колесо, диаметр которого — 159 мм, что обеспечивает хорошее сцепление с разными типами поверхностей. Измерительное колесо позволяет измерить расстояние дороги, произвести разметку площадки, определить периметр земельного участка.

RGK Q159

Достоинства:

• простота использования;
• удобная транспортировка;
• штанга выполнена из алюминия, телескопического вида, складная;
• наличие дисплея и панели управления на верхней части;
• прибор оснащен встроенной памятью;
• можно выбирать единицы измерения;
• питание от батареи, в комплекте при покупке есть две батареи;
• активна функция сохранения результатов;
• шины изготовлены их прочной резины;
• наличие откидной подножки.

Недостатки:

нет.

RGK Q318

Измерительное колесо со счетным механизмом электронного типа, благодаря чему можно измерять расстояние до 10 км с максимальной точностью.

Диаметр колеса — 318 мм, поэтому курвиметр имеет надёжную степень сцепки с разными поверхностями, будь то асфальт или грунтовая дорога. Прибор подходит для измерения расстояния во время проведения дорожных или строительных работ, также его легко использовать в местах, где границы имеют сложную форму.

RGK Q318

Достоинства:

• высокая точность;
• небольшая степень погрешности;
• можно использовать на различных поверхностях;
• колесо закреплено на оси с подшипниками;
• прибор фиксирует обороты, их количество;
• шина колеса изготовлена из полиуретана;
• устройство измеряет расстояние лаже на поврежденных поверхностях (ямы, трещины);
• легкий ход;
• простота пользования;
• удобная транспортировка;
• телескопическая рукоятка;
• устройства в сложенном виде компактное, не занимает много места;
• оснащен дисплеем и подсветкой;
• источник питания – батарейки;
• есть функция сохранения данных;
• наличие откидной подножки.

Недостатки:

не обнаружено.

RGK Q64

Данная модель курвиметра оборудованная счетным механизмом высокой точности, благодаря которому можно делать замеры дуг и линий. Измерительное колесо подходит и для строительных работ и при проведении дорожных. Позволяет произвести замеры площадей, определить периметр участков. Модель отличается высоким качеством и надежностью при эксплуатации.

RGK Q64

Достоинства:

• подходит для различных поверхностей;
• колесо прибора закреплено на оси с использованием шарикоподшипников;
• легкое вращение;
• полиуретановая шина;
• отличное сцепление с поверхностями;
• небольшая вибрация устройства в активном режиме;
• простота использования;
• удобная транспортировка;
• складная рукоятка;
• наличие подножки;
• удобное снятие показаний замеров;
• жидкокристаллический дисплей;
• есть светодиодная подсветка;
• можно выбирать единицы измерения показателей;
• наличие съемной батареи;
• есть функция автоматического отключения.

Недостатки:

нет.

RGK Q159 775380

Прибор оснащен электронным механизмом для считывания показателей, благодаря которому достигается высокая точность измерений с малым процентом погрешности.

Курвиметр имеет колесо диаметром 159 мм, имеет надежное сцепление с разным типом поверхности (брусчатка, грунтовка или асфальтная дорога).

С помощью устройства можно узнать длину дороги, произвести разметку площадки, вычислить периметр земельного участка.

RGK Q159 775380

Достоинства:

• доступная цена;
• телескопическая штанга из алюминия;
• на рукоятке есть кнопки управления;
• наличие дисплея;
• складная конструкция;
• можно регулировать высоту рукоятки;
• легко транспортировать;
• встроенная память.

Недостатки:

не обнаружено.

NEDO Deluxe 703111

Дорожное колесо этой модели подходит для измерения расстояния там, где использовать иные измерительные приборы, к примеру, рулетки невозможно. Прибор позволяет получить точные данные измерения, с наименьшим процентом погрешности.

NEDO Deluxe 703111

Достоинства:

• хорошая точность измерения;
• легкий ход;
• небольшая вибрация;
• удобно хранить и транспортировать;
• использование на разных поверхностях;
• полиуретановое колесо;
• эргономичная ручка.

Недостатки:

высокая цена.

NEDO 703113 (500 deluxe) 160 мм

Эта модель компактного измерительного колеса, с высокой точностью измерения расстояний на разных поверхностях с пределом измерения 9999,9 м.

NEDO 703113 (500 deluxe) 160 мм

Достоинства:

• качество сборки;
• небольшой вес и размер прибора;
• есть тормоз;
• высокая точность показаний;
• функция сохранения данных;
• можно обнулить расчеты, полученные ранее;
• простота использования.
• эргономичная телескопическая ручка;
• полиуретановая шина;
• малая вибрация в активном режиме.

Недостатки:

высокая стоимость.

На что обратить внимание при выборе курвиметра: советы и рекомендации

При выборе модели курвиметра следует обратить внимание на некоторые нюансы:

перед покупкой стоит определиться с типом прибора: механический или электронный
Выбор той или иной модели зависит от целей применения механизма;
один из наиболее важных параметров, на который следует обратить внимание при покупке – максимальный предел измерений

Для бытового использования можно приобрести модели с пределом в 1 километр, однако, для более профессионального применения следует отдать предпочтение модели, с показателем не меньше 10 км;
также важным нюансом является присутствие в курвиметре функции памяти
Это очень важно, в случае, если вам нужно сохранить полученные результаты;
перед окончательной покупкой рекомендуем вам тщательно осмотреть модель на наличие видимых повреждений. Если на механизме присутствуют царапины или потёртости, то лучше приобрести какой-то другой прибор.

Чем можно заменить курвиметр

Что делать, если встал остро вопрос узнать расстояние, когда карта показывает сильно изогнутую линию? Вместо курвиметра, при его отсутствии либо в экстренных ситуациях, можно воспользоваться ручными часами с механикой и стрелочным циферблатом.

• Нужно снять часы с руки и освободить от ремешка.
• Головку, которой обычно заводят механизм, нужно оттянуть, как для перевода стрелки.
• Далее корпус часов нужно приложить к карте или плану местности.
• Зафиксировать показания подвижной стрелки на записи.
• Заводным колёсиком постараться повторить контур искомого пути, прокатив им по линии.
• Записать новые показания стрелки.
• Чтобы понять, сколько это будет в см, этим же колёсиком следует прокатить по линейке, чтобы увидеть, на сколько стрелка отклоняется при шаге в 1 см.

Вычислив в см длину искомой линии на изображении, нужно соотнести её с имеющимся масштабом и получить реальные цифры. Только следует учесть, что погрешность будет гораздо больше, чем у курвиметра.

Курвиметр: что это такое, и для чего он нужен

Изобрели этот несложный механизм по одной из версий в Китае. Хотя подтверждений этому нет. Впервые такое устройство увидели в руках у Ломоносова, и называл он его кривометром. Возможно, Михаил Васильевич очень жалел, что не обладал таким прибором во время своего долгого путешествия до Москвы. Однако второе рождение и новое имя прибор получил только в конце XIX века. Практичные немцы стали выпускать Kurvimeter и продавать его по всему миру.

Курвиметр – инструмент для измерения кривых. И используют его для изучения маршрутов по карте. Все, кто умеет пользоваться картой, знают, что порой вычислить расстояние по ней не так просто, как кажется. Дороги прямыми не бывают, на автомобильных картах, конечно, указаны длины отрезков, но это же надо выписывать и складывать. А если речь идёт о карте охотника или рыболова, поисковика – тут и отрезки то не имеют обозначений. Можно ориентироваться только приблизительно, зная масштаб карты. Учитывая, что все эти приближения существенно сказываются на пешем маршруте, лучше, конечно, всё знать точно.

Любители путешествий по бескрайним просторам нашей родины знают, что навигационные системы и интерактивные карты покрывают далеко не все маршруты. Без старой доброй карты лучше не рисковать

Если у вас нет такого механизма, можно, к примеру, взять мокрую нитку, аккуратно выложить её по маршруту, отметить отрезок и потом соотнести его с масштабом изображения. Но с компактным простым прибором всё гораздо проще. И это вам подтвердят военные, геологи, охотники, рыбаки, любители путешествий. Курвиметр в горном туризме – незаменимая вещь.

Разделение устройств измерения по способу вычисления

По способу вычисления такие измерительные приборы можно разделить на механические и электронные. Первые находятся в более низкой ценовой категории, однако, и точность их не столь высока – присутствует значительная погрешность. Рассмотрим подробно каждый из типов для того, чтобы читателю были понятны присущие им достоинства и недостатки.

Механические измерительные приборы предполагают погрешность в измерениях

Механические приборы для измерения расстояния

Старая добрая классика и сегодня пользуется популярностью. Однако пользуются ею в большинстве случаев опытные картографы старой закалки, не слишком доверяющие новомодным гаджетам. Если говорить о преимуществах механики, можно отметить следующие из них:

• низкая стоимость, в сравнении с электронными аналогами;
• компактность и малый вес;
• автономность – прибор не нуждается в питании;
• ударопрочность – в большинстве случаев корпус изготавливается из лёгкого металла или древесины;
• влагозащищённость – этот параметр придётся по душе туристам, путешественникам, спасателям и морякам.

Но при всех достоинствах нельзя не упомянуть и о недостатках механических курвиметров, среди которых:

• более высокая погрешность измерений, в сравнении с электронным прибором;
• возможность получить сотые доли (при необходимости) отсутствует;
• нужно производить дополнительные вычисления, соотнося показания с масштабом карты.

Конечно, на недостатки глаза не закроешь, однако, те, кто пользуется механикой, готовы с ними мириться, ведь такое устройство просто, а главное – надёжно. Круглая шкала равна 100 см. При полном обороте ролика стрелка сдвигается на 1 мм. После «прохождения» маршрута по карте показания умножаются на масштаб, в результате чего получается расстояние от точки до точки.

Электронные курвиметры и их особенности

Современные последователи механических курвиметров, способные сразу вывести на дисплей расстояние между точками в любых заданных единицах. Разработаны электронные устройства были для кабинетов проектных бюро, однако, со временем приобрели популярность и среди людей, не связанных с картографией. Рассмотрим, какими достоинствами обладает электронный прибор:

Электронные устройства обладают более высокой точностью измерений

• одной полной зарядки хватает на 300-400 часов. При этом время продлевается за счёт функции отключения;
• несильные удары переносит легко, благодаря корпусу из прочной пластмассы (падение с высоты не переживёт);
• широкий диапазон рабочих температур;
• способность самостоятельно производить все необходимые расчёты;
• наличие дополнительных возможностей (подсветка, фонарик, компас) значительно расширяет функционал;
• точность измерений значительно выше, чем у механических аналогов, возможность измерения до 1 метра.

Из отрицательных качеств отметим подверженность влаге, а значит, с прибором нельзя работать в ливень или шторм.

Что это такое: устройство курвиметра и фото прибора

За полторы сотни лет это простое устройство не претерпело особых изменений. Состоит оно из корпуса, теперь пластикового, имеющего шкалу и маленькое колёсико. В некоторых случаях при прокрутке колёсика движется весь циферблат со шкалой, в других – стрелка. В стандартном варианте длина шкалы – 100 см, а погрешность устройства составляет 0,25 на 50 см.

Если вы приобрели измерительный прибор, произведённый за рубежом, шкала может быть в дюймах. Некоторые модели имеют две шкалы – в сантиметрах и дюймах. Есть модели, в которых шкала изначально подготовлена под конкретный масштаб. Современные модели оснащены кнопкой сброса, она возвращает стрелку на нулевую отметку. Если такой кнопки нет, придётся покрутить измерительное колесо курвиметра в обратную сторону для возвращения к исходной точке.

Сейчас можно найти в продаже и электронные модели курвиметра. Они имеют дисплей, кнопки управления и дополнительные функции

Как повысить точность измерений

Для получения максимальной точности измерений нужно использовать карты с большим масштабом. Чем он выше, тем меньше погрешность. Оптимальными будут карты с масштабом 1:50000 и 1:100000.

Главное правило, которого следует придерживаться, используя курвиметр – измерение нужно проводить несколько раз. Зачастую измеряемые с помощью курвиметра маршруты имеют множество завитков, которые сложно обогнуть даже маленьким колесиком устройства. В связи с этим случаются мелкие погрешности, которые в сумме дадут довольно большое отклонение. В связи с этим необходимо проводить измерения как минимум несколько раз. Желательно сначала измерить дистанцию между точками в одном направлении, а потом и обратном. Получаемые в результате данные могут отличаться. Если такое случится, то стоит вывести среднее арифметическое, сложив вместе все показатели и разделив их на количество измерений. Полученные в результате такого расчета данные будут более точными.
