Создание самодельной лебёдки с ручным приводом своими руками
Содержание:
- Самодельные лебедки
- Назначение лебёдок
- Самодельные лебёдки из различных материалов
- Как выбрать ручную лебедку?
- Лебедка с ручным или электрическим приводом своими руками
- Как сделать ручную лебедку из подручного материала
- Упрощение сборки устройства
- Разновидности самодельных лебёдок
- Ручная лебедка своими руками: 7 этапов изготовления устройства
- Изготовление системы с универсальным приводом
- Особенности установки лебедки на авто
- самодельный блок для лебедки — Land Rover Defender, 2.4 л., 2008 года на DRIVE2
Самодельные лебедки
Трещотка от Камаза Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?
Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.
Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.
Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.
Видео – как сделать своими руками лебедку из трещетки для Камаза.
Бензопила в лебедке Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.
На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.
Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.
Ручная рычажная лебедка Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.
Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.
Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете. Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.
Назначение лебёдок
Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.
У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

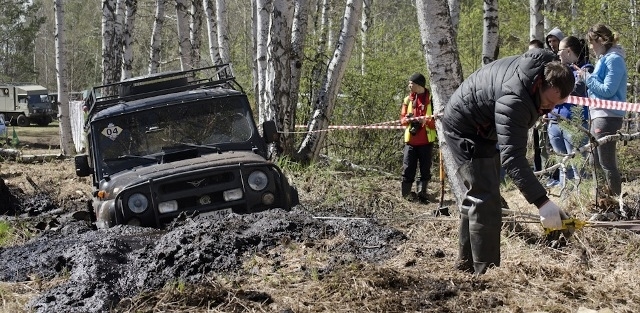

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

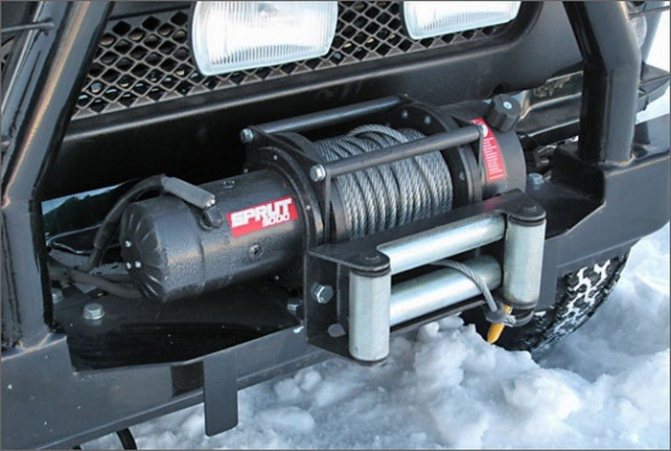

Лебёдка на автомобилеФОТО: motorsguide.ru
Самодельные лебёдки из различных материалов
Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

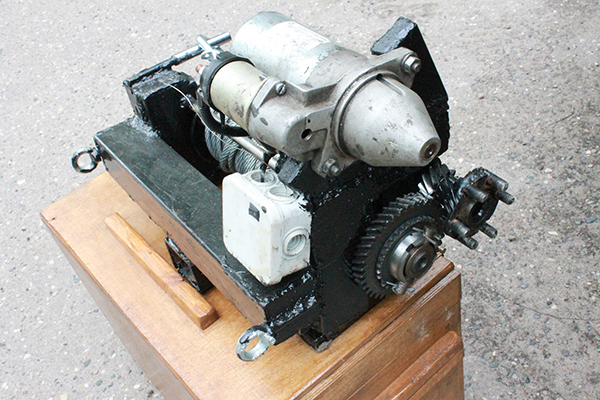

Лебедка из стартера
Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:
- Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
- В качестве редуктора (понижающего) можно обойтись узлом от дрели.
- Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
- Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
- Шестеренки, трос, электропроводка.
Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.
Лебедка из моторчика дворника
Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.
Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.
Лебедка из камазовской трещотки
Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.
Для изготовления понадобятся:
- Две задние трещотки грузовика.
- Два крюка.
- Трос толщиной 4-5 мм.
- Кулак для разжимания тормозных колодок.
- Болт для крепления крюка.
Лебедка из червячного редуктора
Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.
Что может пригодиться для лебедки из подручных материалов
Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.
Как выбрать ручную лебедку?
Желая приобрести отличного помощника на строительство дома, в гараж или для внедорожника, нужно учитывать конструктивные особенности и другие нюансы данного приспособления. Сразу же уточним, что для вертикального подъема лучше подходят тали. Ручная лебедка преимущественно предназначена для перетаскивания грузов по горизонтали или под углом, хотя многие умельцы научились их приспосабливать в качестве подъемных механизмов.
Главные критерии при выборе ручных лебедок:
От качества механизма укладки троса и его фиксации зависит безопасность работы.
Ручная лебедка для авто должна приобретаться с запасом мощности, чтобы она смогла вытянуть машину под углом.
Для демонтажа или установки двигателя машины в гараже хватает тягового усилия до 1 т.
Для автомобильных лебедок на внедорожниках нужна длина троса до 30-ти м.
Строительная ручная лебедка для работы преимущественно требует длины троса до 10-ти м.
Обязательно обращайте внимание на компактность устройства, если планируете его постоянно перевозить в багажнике.
Цепная ручная лебедка выдерживает значительное усилие, но при резком перепаде нагрузки звенья цепи могут лопаться.
Трос менее долговечен, но благодаря витой структуре не боится резких перепадов нагрузки.
Рейтинг ручных лебедок
Изучение каталогов с описанием лучших новинок года помогает правильнее подобрать приспособление для авто, гаража или на стройку. Для примера предлагаем посмотреть небольшой ТОП устройств барабанного и рычажного типа в разной ценовой категории:
- Matrix 52225 – популярное бюджетное устройство с тяговым усилием до 1,6 т, вес 6 кг, передаточное число 15:1, диаметр троса 5 мм, длина троса 2,8 м.
- STAYER 4310-2 – грузоподъемность 1 т при высоте подъема до 3 м, развивает усилие 2 т на местности с уклоном до 15º, имеется усиленный корпус.
- Haul-Master 95541– работает с полиэфирной гибкой лентой, корпус стальной, мощность приспособления 900 фунтов (около 400 кг).
- Sportsman W1000 – поставляется с 32-х футовым крепким стальным тросом (9,75 м), максимальная грузоподъемность 1000 фунтов (454 кг), вес 2,7 кг, кованая шестерня, антикоррозионное покрытие корпуса.
- Invincible Marine BR59230 – тросовая ручная барабанная лебедка, коррозионно-стойкая сборка, оцинкованная рама, мощность ручной лебедки 600 фунтов (до 270 кг), благодаря компактным размерам подойдет для лодки или гаража.
Лебедка с ручным или электрическим приводом своими руками
При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.
Делаем лебедку своими руками
Вам понадобится:
- Труба прямоугольного сечения для выполнения рамы;
- Труба или готовый вал для барабана;
- Листовой металл для дисков барабана, толщина 3 мм;
- Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки;
- Трубка с диаметром Ø14 – 6 одинаковых отрезков 20 см;
- Большая и малая звездочки и цепь;
- Ступицы для крепления барабана на валу и для крепления вала к раме;
- Рычаг для ручного привода, бензиновый или электрический двигатель, работающий от сети ~220 В или автомобильного аккумулятора;
- Трос нужной длины с карабином на конце;
- Сварочный аппарат и электроды;
- Болгарка с отрезным и шлифовальным диском;
- Краска и грунтовка по металлу;
Набор гаечных ключей.
Технология изготовления лебедки:
-
По чертежу болгаркой нарезают трубу прямоугольного сечения 20х20 мм для рамы. Все соединения, выполненные перпендикулярно, получают с помощью обрезки заготовок под углом 45 градусов.
-
Раскладывают заготовки на ровной поверхности. Сваривают раму лебедки с помощью сварочного аппарата точечно в месте соединения заготовок. Проверяют перпендикулярность углов и соответствие размеров, после чего полностью проваривают швы. Приваривают площадку из листового металла с продольными пазами для крепления электродвигателя привода. Удаляют окалину и заусенцы шлифовальным кругом болгарки.
-
Зашкуривают раму, покрывают ее грунтовкой по металлу, а после высыхания – краской или эмалью в два слоя.
-
Приступают к изготовлению барабана. Из листового металла вырезают два круга одинакового диаметра – примерно 30 см. В центре каждого круга высверливают отверстие по диаметру вала, также выполняют по шесть отверстий на расстоянии 7-8 см от центра. Рассверливают отверстия для крепления ступиц – по 4 на каждом диске. Крепят ступицы на болтовое соединение. Скрепляют диски барабана с помощью шпилек: закрепляют каждую шпильку в одном диске, надевают на нее трубку Ø14, после чего надевают на шпильки второй диск и затягивают на гайки и контргайки.
-
Барабан крепят на валу. Вал можно изготовить из металлической трубы подходящего диаметра или использовать готовый вал из высокопрочной стали от любого механизма. На валу с внешней стороны от барабана закрепляют большую звездочку – можно использовать звездочку от коробки передач мотоцикла, например. На выступающие части вала устанавливают ступицы для закрепления барабана на раме.
-
Устанавливают барабан с валом на раму, закрепляя их с помощью внешних ступиц и болтов. На площадку устанавливают электрический или бензиновый двигатель с жестко закрепленной на выходном валу малой звездочкой. Надевают цепь и регулируют ее натяжение, передвигая электродвигатель по площадке в прямоугольных крепежных пазах до оптимального положения. Цепь не должна провисать, но и слишком сильное натяжение нежелательно – увеличится износ звездочек, также может произойти разрыв цепи. Проверить натяжение цепи можно, покрутив барабан руками – она не должна сдерживать вращения барабана при разматывании троса.
-
Наматывают на барабан трос, закрепив его конец на валу. Второй конец троса снабжают прочным карабином. Для удобства передвижения лебедку закрепляют на раму с колесной парой с помощью хвостовика.
-
Хвостовик с противоположной стороны предназначен для крепления лебедки к автомобилю. Барабан в этом случае рекомендуется закрыть защитным кожухом, предотвращающим попадание грязи и осадков на трос.
- Если привод планируется выполнить универсальным, то с внешней стороны вала можно предусмотреть крепление рукоятки. В этом случае при отсутствии топлива или электроэнергии можно будет использовать лебедку вручную.
Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.
Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.
Как сделать ручную лебедку из подручного материала
Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.
Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.
Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:
- полиспасты;
- барабанные конструкции;
- рычажный механизм.
Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.
Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.
Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.
Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.
Виды абразивной наждачки по зернистости и обозначению
Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:
- траверса;
- скоба для переноски;
- щека для монтажа деталей;
- колесо (блок);
- упор;
- подшипник;
- втулка;
- ось;
- держатель оси;
- масленка для подшипников;
- ограничитель тали;
- гайка;
- подшипник;
- щека.
Конец тали закрепляется на одной из обойм.
Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.
Этих недостатков нет у другого вида подъемников.
Какой термопистолет выбрать для домашнего использования
Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.
Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.
Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.
- С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:
Как своими руками сделать коптильню горячего копчения
Рычажные подъемники
Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.
В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.
Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.
Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.
Упрощение сборки устройства
В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.
Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.
Можно использовать в хозяйстве покупные подъемники, но, как правило, лебедки нужны там, где магазины далеко — и всегда срочно. Стоит поискать в гараже какие-нибудь детали для выхода из ситуации.
Кто из автовладельцев в одиночку или с пассажирами, которые не в состоянии оказать действенную помощь, не попадал в ситуации, когда заканчивается дорога? Вот тут и задумаешься о лебедке. Как хорошо, когда она под руками. А ведь не всегда в этом случае нужно иметь исключительно высокотехнологичный механизм, чтобы решить проблему даже в одиночку.
Рассмотрим варианты простых и самодельных лебедок. Но только сразу оговоримся, что в этой статье речь пойдет о лебедках, создаваемых для облегчения жизни именно автолюбителям.
Разновидности самодельных лебёдок
Изначально важно отметить, что всего существует три вида самодельных подъёмных механизмов. Их многофункциональность и универсальность могут пригодиться в разных жизненных ситуациях
Но все они обладают совместным преимуществом — принцип работы. Все дело в том, что в рабочем состоянии лебёдка обеспечивает наматывание стального троса. Вращение барабана осуществляется благодаря редуктору двигателя или же физических сил водителя (вручную).
На сегодняшний день принято различать три основные разновидности лебёдок:
- Гидравлические.
- Ручные.
- Электрические.
Гидравлический тип
Эта разновидность лебёдки считается самым сложным механизмом, так как она обладает некоторыми дополнительными элементами: вместительным баком для масла, гидроприводом, масляным насосом. Конечно, внешне устройство имеет довольно внушительные размеры, из-за чего собрать его бывает гораздо труднее, нежели другие типы. Но у гидравлического устройства есть два неоспоримых преимущества: для его работы нужно гораздо меньше электроэнергии, и оно более мощное, нежели аналогичные приспособления.
Механические устройства
Принцип работы этих лебёдок полностью аналогичен другим разновидностям этого устройства. Основной недостаток механической системы в том, что она имеет внушительные размеры. Специалисты отмечают, что этот тип лебёдки считается самым габаритным из всех существующих на сегодняшний день.
Главное отличие ручного самодельного крана для поднятия грузов состоит в том, что вместо привычного электрического двигателя используется исключительно физическое воздействие. Иными словами, чтобы заставить такую лебёдку работать, придётся приложить немало усилий. Но, те водители, которые предпочитают именно ручные механизмы, уверены, что заменить такие устройства просто невозможно, ведь они будут работать даже в самых сложных ситуациях, когда отсутствует электроэнергия.
Универсальное электрическое приспособление
Как показывает практика, электрическая лебёдка встречается чаще остальных. В большей степени это связано с тем, что она считается самым популярным вариантом среди бывалых мастеров, которые привыкли собирать такие устройства собственноручно. Столь большая популярность электрического механизма связана ещё и с тем, что он может похвастаться высоким уровнем КПД и логичностью конструкции. В случае когда под рукой нет подходящего электродвигателя, его можно с лёгкостью заменить тракторным либо автомобильным генератором.
Отдельно стоит учесть, что проводка генератора должна быть подключена таким образом, чтобы он работал как полноценный двигатель. Если лебёдку оснастить мощным стартером, то конечная конструкция будет иметь более компактные размеры. Главным требованием к электроприводу является то, что он должен обладать высоким крутящимся моментом. Только в этом случае можно будет добиться того, что аккумулятор не разрядится слишком быстро.
В процессе проектирования самодельной лебёдки важно обратить особое внимание на то, чтобы электропривод не потреблял слишком много энергии, но при этом обладал необходимой для работы мощностью. К тому же именно этот тип гораздо легче соорудить своими руками
Ручная лебедка своими руками: 7 этапов изготовления устройства
Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей.
Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.
Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.
Назначение лебёдок
Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.
У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).
Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.
Лебёдка на автомобиле ФОТО: motorsguide.ru
Разновидности
Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.
Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.
Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.
Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.
Червячная передача — высокая степень надёжности
Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.
Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.
Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.
Как сделать лебёдки разного типа
Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.
Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.
Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.
Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.
Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.
Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.
Устройство с храповиком в сборе ФОТО: usamodelkina.ru
Изготовление системы с универсальным приводом
Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.
Материалы и инструменты:
- Прямоугольная труба для рамы.
- Вал для барабана, можно использовать трубку круглого сечения.
- Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
- Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
- Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
- Звёздочки — большая и малая. Цепь.
- Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
- Рычаг для привода.
- Трос с карабином.
- Сварка и электроды.
- Болгарка и шлифовальный диск к ней.
- Краска и грунтовка.
- Гаечные ключи в наборе.
Порядок изготовления:
Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку
При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи
Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.
Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.
Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.
Особенности установки лебедки на авто
К каждому автомобилю приходится придумывать свою крепежную конструкцию. Она должна обеспечивать монтаж лебедки к машине даже после попадания ее в глубокую грязь. Кроме того, места крепления должны быть исключительно надежными, чтобы не нарушить целостность автомобиля в процессе буксировки.
- Наиболее оптимальным вариантом будет установка лебедки на верхнюю поверхность бампера. Такая схема становится возможной только при наличии надежного и прочного металлического бампера. Для монтажа сначала необходимо приставить лебедку к месту крепления и сделать разметку. Затем при помощи электродрели в бампере делаются сквозные отверстия. Крепится механизм к автомобилю при помощи болтов и гаек.
- Не все бамперы делаются настолько прочными, чтобы на них можно было установить лебедку. В таких случаях необходимо делать специальные кронштейны, которые крепятся к раме или лонжеронам транспортного средства. Однако лучше всего вывести площадку для установки лебедки над бампером. Если автомобиль глубоко увязнет, то можно будет прикрепить лебедку и вытащить авто из трясины. При низко расположенном креплении сложнее будет установить механизм и освободить машину из грязевого плена.
Владельцу автомобиля желательно предусмотреть площадку для крепления лебедки и в задней части машины. Ведь не всегда подходящая опора для привязывания троса будет находиться спереди.
При выборе лебедки автомобилист должен руководствоваться характеристиками своего автомобиля. Не любая промышленная модель идеально подойдет к машине. Поэтому придется сделать доработку магазинной продукции или мастерить свою конструкцию. В любом случае сделанная и установленная лебедка должна без проблем справляться с извлечением транспортного средства из болота или песка.
самодельный блок для лебедки — Land Rover Defender, 2.4 л., 2008 года на DRIVE2
Давно хотел купить блок (полиспаст), но все как то не получалось,вот решил изготовить сам, во время изготовления понял, что проще купить…)))Все выполнено из нержавейки, втулка из бронзы.Ролик — 40Х13 каленая (из проката, токарная обработка)Ось для ролика — 40Х13 каленая (из проката, токарная обработка)Пластины -12Х18 (фрезерованные из пластины 20мм толщиной)Втулка ролика — бронза, запрессована.Диаметр ролика 120мм, ширина 20мм, канавка для троса до 14 мм.Диаметр оси 35 мм.толщина пластин 8 мм.
Вес 4,5 кг.
Page 2
Давно хотел купить блок (полиспаст), но все как то не получалось,вот решил изготовить сам, во время изготовления понял, что проще купить…)))Все выполнено из нержавейки, втулка из бронзы.Ролик — 40Х13 каленая (из проката, токарная обработка)Ось для ролика — 40Х13 каленая (из проката, токарная обработка)Пластины -12Х18 (фрезерованные из пластины 20мм толщиной)Втулка ролика — бронза, запрессована.Диаметр ролика 120мм, ширина 20мм, канавка для троса до 14 мм.Диаметр оси 35 мм.толщина пластин 8 мм.
Вес 4,5 кг.
www.drive2.ru
