Драйверы для светодиодов: виды, характеристики и критерии выбора устройств

Классическая схема драйвера.

Для самостоятельной сборки LED блока питания разберемся с наиболее простым устройством импульсного типа, не имеющего гальванической развязки. Главное преимущество такого рода схем – простое подключение и надежная работа.

Схема преобразователя на 220 В представлена в качестве импульсного блока питания. При сборке необходимо соблюдать все правила электробезопасности, т. к. здесь нет пределов по токоотдаче

Схема такого механизма составлена из трех основных каскадных областей:

1. Разделитель напряжения на емкостном сопротивлении.
2. Выпрямитель.
3. Стабилизаторы напряжения.

Первый участок – противодействие, оказываемое переменному току на конденсаторе С1 с резистором. Последний требуется исключительно для осуществления самостоятельной зарядки инертного элемента. На работу схемы он не оказывает влияния.

Номинальное значение резистора может находиться в диапазоне 100 кОм-1 Мом, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное амплитудное значение напряжения – 400-500 В

Когда образованная полуволна напряжения проходит через конденсатор, ток протекает до тех пор, пока обкладки полностью не зарядятся. Чем меньше емкость механизма, тем меньше времени будет затрачено на его полный заряд.

Например, прибор объемом 0,3-0,4 мкФ заряжается в течение 1/10 периода полуволны, т. е. всего десятая доля проходящего напряжения пройдет через этот участок.

Процесс выпрямления на этом участке выполняется по схеме Гретца. Диодный мост подбирается, отталкиваясь от номинального тока и обратного напряжения. При этом последнее значение не должно быть меньше 600 В

Второй каскад является электрическим устройством, преобразующим (выпрямляющим) переменный ток в пульсирующий. Такой процесс называется двухполупериодным. Поскольку одна часть полуволны была сглажена конденсатором, на выходе этого участка постоянный ток будет равен 20-25 В.

Так как питание светодиодов не должно превышать 12 В, для схемы необходимо использовать стабилизирующий элемент. Для этого вводится емкостный фильтр. Например, можно применять модель L7812

Третий каскад работает на базе сглаживающего стабилизирующего фильтра – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Поскольку собранная схема воспроизводит свою работу сразу, нельзя касаться оголенных проводов, т. к. проводимый ток достигает десятков ампер – предварительно проводится изоляция линий.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Изготовление драйвера для светодиодов своими руками

Если в наличии пользователя есть несколько полупроводниковых кристаллов или линейка подсветки из старого телевизора, он может самостоятельно сделать источник тока для них.

Для этого следует приобрести приборы и детали или выпаять радиоэлементы из старой аппаратуры. Часто КПД устройств, сделанных своими руками, намного выше, чем у промышленных образцов.

Материалы и инструменты для работы

Для самодельного простого драйвера потребуются:

• конденсаторы: простой 0,27 мкф на 400 V и 2 электролитических 500×16 V и 100×16 V;
• резистор 500 кОм на 0,5 W;
• 4 диода или готовый мост на 220 V;
• микросхема LM317;
• паяльник мощностью 20-40 Вт;
• флюс и припой (желательно типа ПОС);
• пассатижи, кусачки, плоскогубцы;.
• многожильные изолированные проводники из меди сечением 0,35-1 мм²;
• трубка термоусадочная;
• мультиметр или тестер;
• изолента;
• плата для распайки элементов.

Схемы простого драйвера для светодиода 1 Вт и мощного

Классический преобразователь представляет собой сочетание электронного делителя напряжения и микросхемы-стабилизатора. Первый узел состоит из 2 элементов (конденсатора 0,27 мкф и резистора 500 кОм), соединенных параллельно, к которым последовательно подключен мост из диодов, выдерживающих входное напряжение.

В качестве стабилизатора часто применяют микросхему L7812, но это не совсем правильное решение. Она является линейным устройством, регулирующим напряжение, и при изменении тока может сгореть.

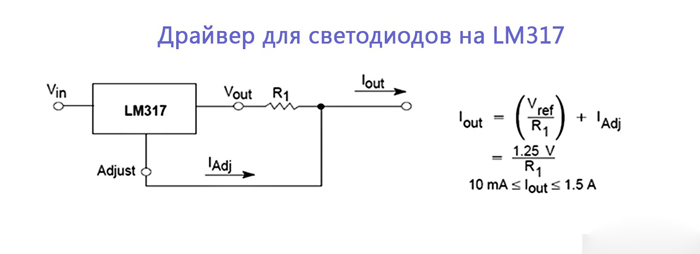

Схема подключения

Лучше воспользоваться микросхемами LM317, LM338 или LM350, у которых есть защита от КЗ и перегрева. Питать их можно любым напряжением 5-35 V. К драйверу можно подсоединить 5-10 светодиодов.

Схема подключения проста:

• плюс делителя идет на вход микросхемы (1 вывод);
• общий провод через анод светодиода идет на минус радиодетали (среднюю ножку);
• туда же через резистор, ограничивающий ток, подключен выход LM317 (3 контакт).

Установив вместо последнего элемента регулируемое сопротивление, можно изменять силу тока, т. е. яркость светодиодов в некоторых пределах.

Если нужно соорудить мощный прожектор, то драйвер придется модифицировать:

• необходимо поднять питающее напряжение до 24 V;
• установить стабилизатор с наибольшим током, а из предложенных микросхем только LM338 может выдавать 5А.

Ввиду большой силы тока следует установить ее на радиатор.

Как собрать и настроить драйвер?

В простом преобразователе для светодиодов мало элементов. Драйвер можно собрать на специальной плате, куске фанеры или провести навесной монтаж.

Устройство не требует наладки, если взять все указанные детали. Главное – правильно рассчитать резистор, ограничивающий ток.

Устройство

Прежде чем переходить к ремонту светодиодной лампочки, необходимо разобраться в ее устройстве и понять основные принципы работы. Любая светодиодная лампочка состоит из:

• цоколя;
• драйвера;
• радиатора;
• монтажной платы;
• оптического элемента;
• светодиодов.

Каждая деталь лампочки крайне важна, при поломке даже маленького элемента вся система перестает функционировать.

Цоколь

Базовый элемент любой лампочки, независимо от принципов ее работы. Выполняет множество функций, в число которых входит:

1. Обеспечение механической прочности соединения.
2. Изоляция проводников.
3. Придание конструкции термостойкости, благодаря чему ей не страшны перегревы во время работы. Чтобы нагреть цоколь до критической температуры, необходим мощный скачок энергии.
4. Хорошая проводимость электрического тока.

Драйвер

Ключевой элемент, без которого работа диодной лампы будет невозможна. Работа драйвера основывается на следующих принципах:

1. При подаче питания на цоколь лампочки через светодиодные кристаллы начинает проходить ток.
2. Каждый кристалл состоит из 2 полупроводников.
3. Один отвечает за «+», а другой – за «–».
4. При их взаимодействии напряжение снижается на определенное количество единиц, что вызывает нестабильность системы.
5. Драйвер является своего рода стабилизатором, при помощи которого входящие и исходящие значения выравниваются, образуя постоянную величину.

Монтажная плата

Монтажная плата – пластина из диэлектрика, на которую нанесены проводящие рисунки. Они соединяются в определенную электрическую схему, при помощи которой осуществляется работа светодиодной лампы. Они присутствуют в подавляющем количестве бытовой техники и прочих электронных приборах. Использование монтажной платы в светодиодной лампочке позволяет:

• уменьшить габариты лампочки;
• снизить общий вес конструкции;
• сборка лампочек с монтажными платами обходится дешевле и происходит в разы быстрее;
• повышается надежность рабочей системы лампочки.

Светодиоды

Устройства, при помощи которых лампочка выдает мощный, приятный для человеческого глаза, свет. Классификация светодиодов по типу используемого корпуса:

1. SMD.
2. «Звезда».
3. «Пиранья».

Наибольшей популярностью пользуются светодиоды типа «Пиранья», так как они обладают лучшими показателями теплопроводности и сцепления с поверхностью. Цвет линз у разных моделей светодиодных ламп отличаются и бывают:

• матовыми и окрашенными;
• прозрачными, не обладающими цветовой окраской;
• прозрачными и окрашенными.

У белых светодиодов интенсивность и спектр свечения определяется в кельвинах. Чем меньше число, тем теплее и желтее будет источаемый лампой свет.

Радиатор

В процессе эксплуатации лампочки светодиод выбрасывает в окружающую среду большое количество тепла. Это ведет к перегреву конструкции и снижению ее рабочих характеристик.

Выглядит радиатор, как большое число тонких пластинок, расположенных в середине корпуса лампы. Чем мощнее источник света, тем больше и тяжелее радиатор светодиодной лампы.

Изготавливается из:

• керамики;
• алюминия;
• стекла;
• композитных материалов;
• пластика.

Оптические элементы

К оптическим элементам, входящим в конструкцию светодиодной лампы, относят рассеиватель. Его функции:

• смягчение освещения, источаемого лампочкой;
• моделирование светового потока;
• ограждение источника света от воздействия внешних факторов, что повышает безопасность лампы.

Это особенно актуально для светодиодов, так как свет, испускаемый ими, слишком концентрированный и резкий. В чистом виде он неприятен для глаза и даже способен навредить, при длительном воздействии.

Среди распространенных материалов, используемых при изготовлении рассеивателей лампочки, выделяют:

• полистирол;
• поликарбонат;
• полиметилметакрилат.

Как подобрать драйвер для светодиодов

На рынке представлен широкий ассортимент драйверов для светодиодов от разных производителей. Многие из них, особенно китайского производства, отличаются низкой ценой. Однако покупать такие устройства не всегда выгодно, так как большинство из них не соответствует заявленным характеристикам. Кроме того такие драйверы не сопровождаются гарантией, а в случае обнаружения брака их нельзя вернуть или заменить на качественные.

Так существует вероятность приобретения драйвера, заявленная мощность которого составляет 50 W. Однако на деле оказывается, что эта характеристика имеет непостоянный характер и такая мощность является лишь кратковременной. В реальности же такое устройство будет работать как LED-driver 30W или максимум 40W. Так же может оказаться, что в начинке не будет хватать некоторых компонентов, отвечающих за устойчивое функционирование драйвера. Кроме того могут применяться компоненты низкого качества и с небольшим сроком службы, что является по сути браком.

Ресурс работы качественного драйвера — более 70 тыс. часов

При покупке стоит обращать внимание на указание бренда изделия. На качественном товаре обязательно будет указан изготовитель, который предоставит гарантию и будет готов отвечать за свою продукцию. Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше

Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше. Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

• драйвер от сомнительных производителей – не более 20 тыс. часов;
• устройства среднего качества – около 50 тыс. часов;
• преобразователь от проверенной фирмы-изготовителя с использованием качественных компонентов – свыше 70 тыс. часов.

Для рассчета требуемого напряжения на выходе, необходимо учитывать мощность и силу тока

Как подобрать

Правильный подбор led-driver для питания светодиода должен учитывать следующие параметры:

• Значение напряжения на входе.
• Величину выходного напряжения.
• Ток на выходе.
• Выходную мощность.
• Влаго- и пылезащиту.

Основной принцип правильного выбора драйвера для светодиода – начинать расчет его характеристик только после того, как будет точно известно количество источников света и их основных параметров (прежде всего мощности) в планируемой схеме. Кроме того, необходимо заранее знать условия эксплуатации электрооборудования – в помещении или на улице, каковы параметры колебания температуры и влажности, а также действие атмосферных осадков.

Далее нужно правильно рассчитать выходные параметры для led-driver. Прежде всего это напряжение. Подсчитывается следующим образом – необходимо суммировать значение всех лед-элементов в цепочке. Например, если в схеме 5 диодов по 3 вольта, в сумме получится 5х3=15 вольт. При этом нужно учесть, что соединение светильников будет последовательное. Во входных характеристиках есть еще одна величина – сила тока. Она будет одинакова для всех ламп.

Например, если ее значение 500 мА для каждого диода, то led-driver должен обладать выходным параметрами – 15 В и 0,5 А. Что касается силы тока, то она должна быть либо равна расчетной, либо ниже. Если будет выше, то лампы быстро (если не сразу после включения) сгорят. Также потребуется рассчитать и мощность. Для этого нужно перемножить выходное напряжение на силу тока – 15х0,5=7,5 Вт. Причем лучше будет, если мощность драйвера будет немного выше на 20% расчетного значения.

Получается, требуется led-driver на 9 Вт, 15 В и 0,5 А. Место размещения драйвера имеет большое влияние на его внешний вид. Устройство может быть с защитным корпусом и без. Последний ставят внутрь ламп с надежной оболочкой. Если же требуется хорошая влаго- и пылестойкость, то лучше приобретать модели первого типа.

При сборке схемы с лэд-драйвером своими руками для подсветки необходимо покупать только однотипные светодиоды из одной партии. В противном случае они могут иметь существенный разброс характеристик, что приведет к неравномерному их свечению и быстрому выходу из строя элементов, работающих на пределе.

Основные причины поломок светодиодных ламп

В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.

Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.

Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка. Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.

Сборка и настройка драйвера

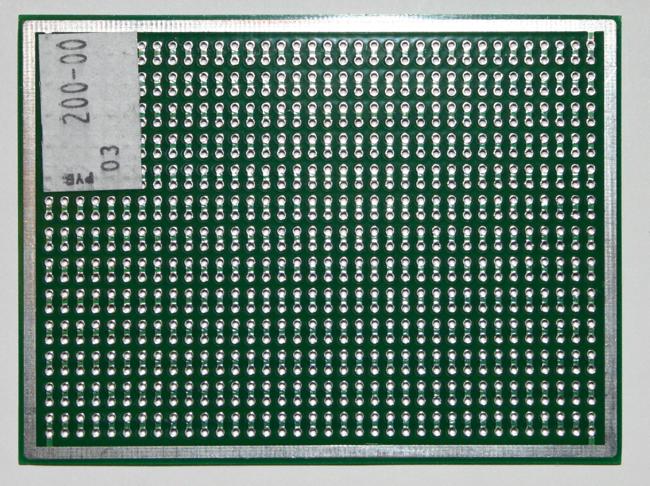

Монтаж компонентов драйвера производится на макетной плате. Сначала устанавливается микросхема LM393, затем самые маленькие компоненты: конденсаторы, резисторы, диоды. Потом ставятся транзисторы, и в последнюю очередь переменный резистор.

Размещать элементы на плате лучше таким образом, чтобы минимизировать расстояние между соединяемыми выводами и использовать как можно меньше проводов в качестве перемычек.

При соединении важно соблюдать полярность подключения диодов и распиновку транзисторов, которую можно найти в техническом описании на эти компоненты. Также диоды можно проверить с помощью мультиметра в режиме измерения сопротивления: в прямом направлении прибор покажет значение порядка 500-600 Ом

Для питания схемы можно использовать внешний источник постоянного напряжения 5-24 В или аккумуляторы. У батареек 6F22 («крона») и других слишком маленькая емкость, поэтому их применение нецелесообразно при использовании мощных LED.

После сборки нужно подстроить выходной ток. Для этого на выход припаиваются светодиоды, а движок VR1 устанавливается в крайнее нижнее по схеме положение (проверяется мультиметром в режиме «прозвонки»). Далее на вход подаем питающее напряжение, и вращением ручки VR1 добиваемся требуемой яркости свечения.

Список элементов:

Ремонт драйвера (LED) лампы

Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.

Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.

Схема драйвера светодиодной лампы

Как отремонтировать:

1. Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
2. Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
3. Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.

Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.

Есть два варианта таких источников:

• только LED приборы без дополнительных деталей;
• изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.

Cхема простого источника питания.

При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.

Если хоть один или несколько элементов зажглись – напряжение питания поступает. В этом случае проверяют светодиоды и меняют их.

Китайские драйверы: стоит ли экономить.

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

• в качестве основы используются простые и дешевые микросхемы;
• устройства не имеют защиты от колебаний в сети и перегрева;
• создают радиопомехи;
• создают на выходе высокоуровневую пульсацию;
• служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Виды драйверов

Существуют две основные категории преобразователей тока для светодиодов — линейного и импульсного типов. На линейном оборудовании выход — генератор тока, гарантирующий стабилизацию при любых перепадах сетевого напряжения. Компонент выполняет плавную подстройку без образования электромагнитных волн высокой частоты. Простые и дешевые изделия с КПД ниже 80 %, что ограничивает область использования до светодиодов и лент малой мощности.

Принцип действия импульсных драйверов сложнее — на выходе образуется серия импульсов тока высокой частоты.

Частота появления импульсов тока всегда постоянна, но коэффициент заполнения может изменяться в диапазоне 10 – 80 %, что приводит к изменению значения выходного тока. Компактные габариты и высокий КПД (90 – 95 %) обусловили широкое распространение импульсных драйверов. Их главный недостаток — большее число электромагнитных помех (в сравнении с линейными).

На стоимости драйвера сказывается наличие или отсутствие гальванической развязки. В последнем случае устройства обычно дешевле, но надежность значительно ниже из-за вероятности поражения током.

ZXLD1350

Не смотря на то, что эта микросхема является очередным клоном , некоторые отличия в технических характеристиках не допускают их прямую замену друг на друга.

Вот главные отличия:

• микросхема стартует уже при 4.8В, но на нормальный режим работы выходит только при напряжении питания от 7 до 30 Вольт (на полсекунды допускается подавать до 40В);
• максимальный ток нагрузки — 350 мА;
• сопротивление выходного ключа в открытом состоянии — 1.5 — 2 Ома;
• изменением потенциала на выводе ADJ от 0.3 до 2.5В можно менять выходной ток (яркость светодиода) в диапазоне от 25 до 200%. При напряжении 0.2В в течении, как минимум, 100 мкс, драйвер переходит в спящий режим с низким потреблением энергопотреблением (порядка 15-20 мкА);
• если регулировка осуществляется ШИМ-сигналом, то при частоте следования импульсов ниже 500 Гц, диапазон изменения яркости составляет 1-100%. Если же частота выше 10 кГц, то от 25% до 100%;

Максимальное напряжение, которое можно подавать на вход регулировки яркости (ADJ) составляет 6В. При этом в диапазоне от 2.5 до 6В драйвер выдает максимальный ток, который задан токоограничительным резистором. Сопротивление резистора рассчитывается точно так же, как во всех вышеперечисленных микросхемах:

R = 0.1 / I_LED

Минимальное сопротивление резистора — 0.27 Ом.

Типовая схема включения ничем не отличается от своих собратьев:

Без конденсатора С1 подавать питание не схему НЕЛЬЗЯ!!! В лучшем случае микросхема будет перегреваться и выдавать нестабильные характеристики. В худшем случае — мгновенно выйдет из строя.

Более подробные характеристики ZXLD1350 можно найти в даташите на эту микросхему.

Стоимость микросхемы неоправданно высокая (посмотреть), при том, что выходной ток довольно небольшой. В общем, сильно на любителя. Я б не связывался.

Конструкция и детали сборки

Выбор элементов, расположенных в обвязке микросхемы PT4115, следует производить на основании рекомендаций изготовителя. В качестве C_IN рекомендуется использовать конденсатор с низким ESR (эквивалентным последовательным сопротивлением). Данный параметр является вредным и негативно влияет на КПД. При питании от стабилизированного источника достаточно одного входного конденсатора ёмкостью не менее 4,7 мкФ, который должен быть размещен в непосредственной близости от микросхемы. При питании от источника переменного тока компания PowTech указывает на необходимость монтажа танталового конденсатора ёмкостью более 100 мкФ.

Типовая схема включения PT4115 для 3w светодиода подразумевает установку катушки индуктивности на 68 мкГн, располагать ее следует максимально близко к выводу SW PT4115.

К диоду D выдвигаются особые требования: малое прямое падение напряжения, малое время восстановления во время переключения и стабильность параметров при росте температуры p-n перехода, чтобы не допустить увеличения тока утечки. Этим условиям отвечает диод Шоттки FR103, способный выдерживать импульсы тока до 30А при температуре до 150°C.

Наконец, самый прецизионный элемент схемы драйвера для 3w светодиода – резистор R_S. Минимальное значение R_S=0,082 Ом, что соответствует току 1,2 А. Его рассчитывают, исходя из необходимого тока питания светодиода, по формуле:

R_S=0,1/I_LED, где I_LED – номинальное значение тока светодиода, А.

В схеме включения PT4115 для 3w светодиода значение R_s составляет 0,13 Ом, что соответствует току 780 мА. В магазинах не всегда можно найти резистор такого номинала. Поэтому придется вспомнить формулы расчета суммарного сопротивления при последовательном и параллельном включении резисторов:

• R_посл=R1+R2+…+R_n;
• R_пар=(R1xR2)/(R1+R2).

Таким образом, можно с высокой точностью получить нужное сопротивление из нескольких низкоомных резисторов.

В заключение хочется ещё раз подчеркнуть важность стабилизации тока, а не напряжения для обеспечения нормальной длительной работы мощных светодиодов. Известны случаи, когда в светодиодах китайского происхождения ток плавно продолжает нарастать в течение некоторого времени после включения и останавливается на значении, превышающем паспортный номинал

Это приводит к перегреву кристалла и постепенному снижению яркости. Драйвер для 3w светодиода на микросхеме PT4115 – это гарантия стабильной светоотдачи в сочетании с высоким КПД при условии эффективного отвода тепла от кристалла.

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет.  При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это — принцип ШИМ — широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Назначение драйверов для светодиодов

Яркость светодиодной лампы зависит от 2 параметров: тока, проходящего через нее, и идентичности характеристик полупроводников, т. к. любое несоответствие выведет детали из строя. Но современное производство не в состоянии обеспечить полностью одинаковые параметры кристаллов.

Он преобразует электроток:

• задает ему амплитуду;
• выпрямляет – делает его постоянным;
• подает на все элементы одинаковый ток (немного меньше максимального уровня) и не допускает их пробоя.

Ключевые особенности

Главное отличие драйвера в том, что при входном напряжении, на которое он рассчитан (например, 140-240 V), он устанавливает на светодиодах заданный уровень тока. При этом потенциал на выходе устройства может быть любым.

Основных характеристик у него 3:

1. Номинальный ток. Он не должен превышать паспортное значение светодиода, иначе диоды сгорят или будут гореть тускло.
2. Напряжение на выходе. Зависит от типа подключения полупроводников и их числа. Оно равно произведению падения потенциала 1 элемента на их количество и может меняться в широких пределах.
3. Мощность. От правильного расчета этой характеристики зависит вся работа устройства. Для этого суммируют мощности всех элементов и добавляют 20-25% (запас на перегрузку).

У светодиодной лампы из 10 элементов по 0,5 Вт этот параметр будет равен 5W. С учетом перегрузки следует выбрать драйвер на 6-7 W.

Но 2 последних параметра (мощность потребления и выходное напряжение) напрямую зависят от спектра излучения светодиода. Например, элементы ХР-Е (красные) при 1,9-2,5 V потребляют 0,75 W, а зеленые – 1,25 W при питании в 3,3-3,9 V. Получается, что драйвер в 10 W способен запитать 7 диодов одного цвета или 12 другого.

Теория питания светодиодных ламп от 220 в

Лед-лампа, лента под потолком или подсветка в современном телевизоре являются совокупностью нескольких мощных небольших светодиодов, размещенных в пространстве нужным образом.

Если каждый из них способен пропускать ток в 1 А при напряжении 3,3 V, то в осветительную сеть их включить нельзя – сразу сгорят. Можно воспользоваться делителем из резисторов, но на них будет рассеиваться большая мощность. Поэтому КПД светильника будет небольшим.

Для снижения напряжения и преобразования тока в постоянный применяют драйверы. Внутри этих устройств могут быть различные стабилизаторы тока, емкостно-резистивные делители и т. д.

В схему могут входить транзисторы, микросхемы, конденсаторы и т. д. Такие преобразователи меняют напряжение и обеспечивают подачу нужного количества тока каждому элементу.
