Как правильно сделать ленточный фундамент своими руками?

Дополнительная документация

В качестве дополнительной уточняющей документации к общему плану основания дома прилагаются:

• сводная спецификация всех элементов, которые располагаются ниже нулевой отметки (готовые железобетонные и бетонные изделия, металлоконструкции и др.).таблица нагрузочных нормативов,развертка и монтажный план (для сборных опор),примечания и заметки относительно подготовительного этапа строительства, установки гидро- и теплоизоляции, конструктивных особенностях (на отдельных листах или на общем плане).

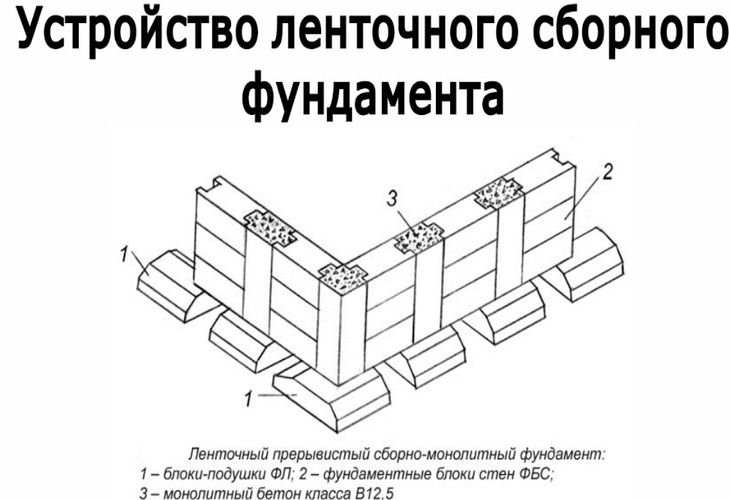

Чертеж ленточного сборного фундамента с выносным сечением и развертками для монтажа блоков.

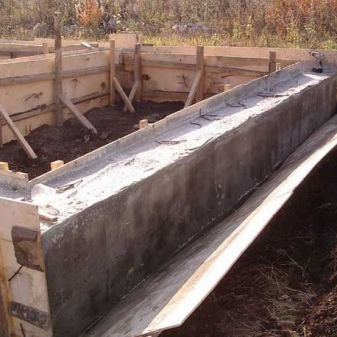

Заливка монолитной ленты фундамента

Для заливки ленточного фундамента заказывается или замешивается бетон марки В17,5 или В20. Некоторые источники советуют применять бетон В25. В частном строительстве делать это нецелесообразно, разница в стоимости будет достаточно существенная, а несущая способность основания нисколько не снизится при использовании В20. По показателю морозостойкости применяется бетон F100-150, по влагостойкости — W6-8.

При заливке бетонного раствора необходимо соблюдать следующие правила:

1. Бетон должен заливаться слоями толщиной 10-20 см.
2. Каждый слой уплотняется виброинструментом так, чтобы не касаться армокаркаса.
3. Заливка следующего слоя должна производиться до схватывания предыдущего.

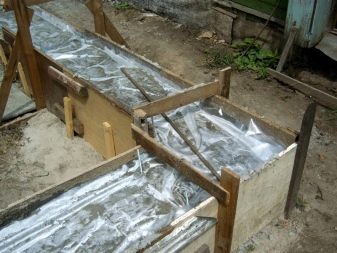

4. После заливки бетон накрывается полиэтиленом.

Железобетонный ленточный фундамент затвердевает в течение 25-28 дней. После того как бетон набрал необходимую прочность можно приступать к утеплению и гидроизоляции фундамента.

Монолитный фундамент с армирующим поясом нельзя оставлять в зимний период без нагрузки. Поэтому если вы планируете продолжить стройку весной, необходимо позаботиться о нагрузке, которая должна составлять не менее 30% от суммарной массы дома.

Принципы создания конструкторской документации на основание

Чертежи фундамента включают в себя горизонтальные и вертикальные сечения основания, которые демонстрируют конфигурацию основных элементов опоры: столбчатые основания, несущие конструкции стен, колонны, оборудование и др. Общие чертежи фундамента вычерчиваются в масштабе М1:100, а также М1:200 и М1:400. Для начала на чертеж наносят главные разбивочные оси, оси столбчатых опор и колонн.

Ведомость деталей на один элемент.

Контур фундамента чертят линиями с номинальной толщиной 0,5 мм (тонкие) и 1 мм (основные). На общем плане обязательно показывают проектную конфигурацию основной подошвы фундамента дома, подготовок и подсыпок под подошвы, изменения глубины и уступы при различных глубинах заложения. Обязательным является отображение монолитных и сборных элементов конструкции.

Если конструкция предполагает наличие технологических отверстий для инженерных коммуникаций, то они должны быть показаны на плане с привязкой к ближайшим осям, вычерчиванием нижней части и присвоением порядкового номера отверстия.

Данные уступы и отверстия вычерчиваются с использованием линий невидимого контура. В отдельных случаях отверстия затушевывают. Все величины размеров и ссылки на отметки вносят в экспликацию проектной документации на дом.

Каждый чертеж основания здания включает геодезические отметки для определения «общего нуля» и обозначения глубин заложения основных участков. Если глубина заложения имеет постоянную величину, то она указывается в сноске примечания. Отметки противоположных углов здания и точки пересечения основных осей должны иметь привязку к координатам, отмеченным на генеральном плане участка.

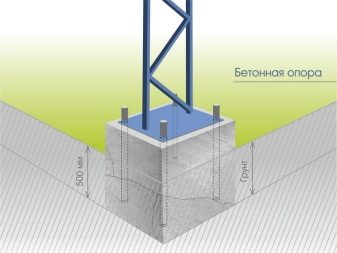

В планах столбчатых фундаментовпри нанесении изображения показывают длину и ширину столбов с учетом каждого уступа местности. Подошву показывают отдельно с указанием ширины обреза. Размеры наносят, учитывая генеральный план и габариты дома.

Ленточные фундаменты.

Для более точного отображения конструкции опор дома в чертежи включают поперечные сечения.

Плоскость сечения заполняется штриховкой. Сечения чертят в масштабе М1:50, М1:25 и М1:20, как правило, на отдельном листе с внесением в основную спецификацию элементов. При незначительных размерах и малой сложности фундамента сечения располагают на основном листе совместно с планом основания.

Сечения включают в себя изображение основных контуров фундаментной опоры, цоколя, нижней части стены, уровень грунта, отмостку наружных стен, гидроизоляцию и технологические отверстия.

Одним из условий является отображение отметки 0.00 (общий ноль). Все отметки желательно располагать строго на одной линии. Полки выноски разворачиваются в противоположную сторону от сечения.

Каждый чертеж основания дома должен иметь примечания по конструкции фундамента, подготовительным и гидроизоляционным работам. Справа располагают таблицу нормативных нагрузок на основание и спецификацию стандартных бетонных, стальных и железобетонных составляющих опоры. При устройстве конструкции из отдельных элементов составляют план монтажа и развертку с указанием расположения отдельных блоков.

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

• геометрия (контуры опоры),гидроизоляция,отмостка (при изображении наружных стен),размеры уступов.

Сечение ленточного фундамента с гидроизоляцией и отмосткой.

Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

• поверхности земли,подошвы фундамента,обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Советы

При устройстве фундамента дома нужно учесть многие нюансы.

От температуры при проведении работ зависит скорость процесса застывания бетона. В жаркую погоду залитый фундамент прикрывают полиэтиленовой пленкой, чтобы сохранить влагу и верх заливки не пересыхал.

Оптимальным уровнем температуры при заливке бетона считается около +20°C, крепость массы 50% при этом достигается на третьи сутки. Далее, можно снять опалубку и выполнять дальнейшие работы. При температуре около +10°C этот срок составляет 10–14 суток. Температура +5°C требует утепления опалубки или подогрева бетона, естественным путем бетон при таком уровне тепла не застывает

До окончательного застывания бетона должно пройти около 28–30 суток.
Важно при установке монолитного ленточного фундамента учесть место прохождения коммуникаций. Для этого через опалубку укладывают пластиковые трубы соответствующего размера.

О том, как сделать монолитный ленточный фундамент, смотрите в следующем видео.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта

Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения

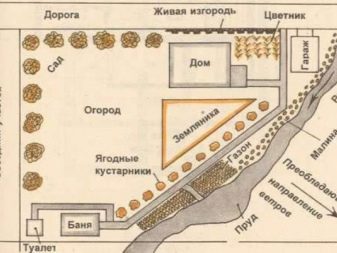

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке

Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Зависимость от размеров сооружения

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома. От размера сооружения зависит нагрузка на грунт. Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.

Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью.

Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор. Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.

Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см. По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры.

Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.

План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

Подготовительные работы

Вам потребуются следующие инструменты и материалы:

Чертеж 2. Армирование ленточного фундамента.

• лопата;
• лом;
• тачка для грунта;
• рулетка;
• гравий;
• песок;
• геотекстиль;
• доска обрезная;
• ножовка по дереву;
• молоток с гвоздями;
• рубероид;
• битый кирпич.

Первым делом нужно отметить площадку, на которой будет проводиться вся дальнейшая деятельность. План местности точно указывает, где это нужно делать, а чертеж подскажет уже точные параметры.

Ширина траншеи составляет 0,55 м, а глубина 1,2 м. При увеличении ширины растут и прочностные возможности. Если прочности фундамента хватает, а площадь опоры на грунт недостаточная, то можно искусственно сделать снизу расширение (чертеж 2). Если глубины в 1 м недостаточно, чтобы пройти ниже слоя промерзания, тогда нужно продолжить заглубление, но обычно этого хватает.

Не стоит забывать про то, что траншея идет не только по внешнему периметру здания, но и под всеми несущими стенами. Иногда в доме несущих стен нет, но в этом случае делается перекрестие снизу, чтобы увеличить прочность конструкции.

При копке траншеи нужно быть достаточно внимательным, так как в итоге ровными должны быть не только вертикальные поверхности, но и дно. Если этого не будет, то сила тяжести распределится неравномерно.

После того как закончена работа по откапыванию и выравниванию, на дно застилается слой мелкого гравия для дренажа, толщина которого 10 см. На гравий укладывается геотекстиль, чтобы отделить его от того, что будет происходить сверху.

Схема опалубки ленточного фундамента.

Следующим слоем выкладывается песчаная подушка 10 см, которая утрамбовывается виброплитой или поливается водой для усадки. Продолжение работы возможно только после того, как песок высохнет, т.е. через 2-3 дня. Гравий и песок отображает чертеж 3.

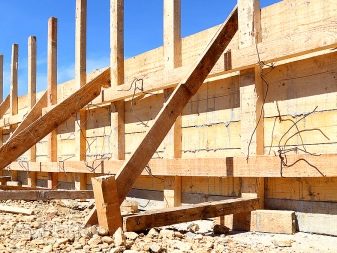

А пока песок сохнет, можно подготовить опалубку. Для этого потребуется воспользоваться обрезной доской из хвойников (лиственные деревья быстро гниют от влаги), которая сколачивается гвоздями в деревянные щиты. Сами щиты устанавливаются в траншеи и возвышаются над уровнем поверхности земли всего на 0,2 м. Такой высоты вполне хватает для удобной эксплуатации дома, к тому же не будет перерасхода на ленточный фундамент.

В связи с тем, что толщина 1 доски составляет 3,5 см, то ширина каждого щита 7 см. В итоге полезного пространства в тоннеле остается всего 41 + – 1 см.

На дно и стены прокладывается рубероид для гидроизоляции. После того как опалубка будет снята, рубероид останется на фундаменте.

Перед тем как начать армирование, нужно на дно раскидать битый кирпич или пластмассовые пластинки. Это позволит полностью исключить соприкосновение металла и влаги.

При постоянном воздействии влаги на систему армирования последняя начинает гнить.

План свайного фундамента

Чертеж свайного фундамента представляет собой разметку свайного поля с привязкой к осям координат. На нем точно указывается положение каждой опоры с учетом основных правил создания фундаментов того типа:

• сваи обязательно должны размещаться под внешними стенами дома (по периметру здания),
• опоры необходимы под внутренними несущими стенами,
• расстояние между соседними опорами свайного основания в любом направлении не должно превышать установленной нормы (для жилого дома – 3 м).

План свайного фундамента с указанием размеров.

Ростверковые фундаменты свайного типа сложнее в исполнении, но их конструкция способствует равномерному распределению веса сооружения на опору. При выборе этого варианта чертеж должен содержать схему монтажа ростверка свайного основания, спецификацию или пояснительные записки о материалах, необходимых для его изготовления.

Расчет ленточно-монолитного фундамента

Расчет ЛМФ производится на основании ГОСТ Р 52086-2003 и СНиП 3.03.01-87. При расчете необходимо учитывать гидрогеологические условия участка, а также опыт эксплуатации соседних сооружений. В первую очередь определяется состав и характеристики грунта на предполагаемую глубину заложения ленты, а лучше — до уровня промерзания почв.

Результатом расчетов ленточного фундамента монолитного типа является чертеж, на котором показано сечение монолитной ленты с рассчитанными размерами:

В ходе расчета определяются следующие параметры:

Глубина заложения

Глубина заложения зависит от массы сооружения и глубины промерзания почвы в регионе. Для грунтов с нормальной несущей способностью и при строительстве большого коттеджа глубина определяется как «глубина промерзания + 10 см», но не менее 0,5-0,7 м. Если проектом предусмотрен подвал, то глубина может быть больше. При возведении мелкозаглубленного фундамента уровень промерзания не влияет на глубину заглубления.

Для дома круглогодичного проживания глубина заложения принимается на 20% меньше, чем глубина промерзания. Это связано с тем, что в зимний период строение постоянно прогревается.

Ширина и высота монолитной ленты

Размеры фундаментной ленты зависят от типа сооружения:

а) Для дома из легких штучных материалов (силиката, пено- и газоблоков):

Ширина = ширине несущих стен + 10 см

б) Для каркасного дома:

Ширина = ширине стен (для 2-х этадного дома) или меньше на 10 см чем ширина стен (для одноэтажного дома).

в) Для брусового дома:

Ширина = ширина бруса +/- 10 см в зависимости от этажности.

Высота ленточного фундамента для всех типов сооружений вычисляется так:

Высота = уровень снега в регионе + 20 см.

Максимальная высота ленты не должна быть больше двух значений ширины.

Длина монолитного фундамента определяется как сумма всех несущих стен будущего дома. Зная длину, ширину и высоту фундамента можно рассчитать площадь его подошвы.

Расчет несущей способности

Назначение расчета — оценка устойчивости подстилающего грунта при воздействии на него нагруженного фундамента:

S>Yn*F/Yc*Rо

где:

• S — площадь подошвы (см2);
• F — суммарная нагрузка на основание (кг);
• Yn — коэффициент надежности (составляет 1,2);
• Yc — коэффициент, зависящий от условий работы;
• Rо — расчетное сопротивление грунта, который является основанием для фундамента.

Суммарная нагрузка, действующая на фундамент, определяется путем сложения веса всех стройматерилов, используемых при возведении дома, и временных нагрузок. Для проведения этого расчета можно использовать специальный калькулятор или вручную внести данные в сводную таблицу.

Коэффициент условий работы и расчетное сопротивление зависимости от типа грунта определяется по таблицам:

Тип грунта и характеристика строения	Коэффициент надежности
Глина пластичная, сооружение жесткой конструкции (каменные стены)	1.0
Глина пластичная, сооружения не жесткой конструкции (деревянные или каркасные стены) и жесткой конструкции длинные, с соотношением длины к высоте больше 4	1.1
Глина пластичная, пески пылеватные маловажные, строения не жесткие и жесткие короткие с соотношением длины к высоте меньше 1,5	1.2
Крупный песок, строения и жесткие длинные	1.2
Пески мелкие, сооружения любой жестскости	1.3
Крупный песок, сооружения не жесткие и жесткие длинные	1.4

Грунт	кгс / см 2
Щебень, гравий	5
Пески крупные, гравелистые	4
Пески средней крупности	3
Пески мелкие и пылеватые плотные	2
Пески мелкие средней плотности	1,5
Суспеси твердые и пластичные	2,5
Суглинки твердые и пластичные	1,5
Глины твердые	4
Шлины пластичные	1,5

Если площадь подошвы S больше полученного значения, значит, размеры фундамента отвечают необходимым требованиям по несущей способности. Если полученное значение меньше S, то в проект следует вносить корректировки — увеличить принятую ширину основания.

Ленточный фундамент с буронабивными сваями

Ленточный фундамент на буронабивных сваях – отличный вариант для строений небольших площадей, легких каркасных конструкций, хозяйственных пристроек и т.д.

При правильных выверенных расчетах ленточного фундамента на сваях сооружение будет радовать своего владельца на протяжении долгого периода, без повреждений и перекосов конструкции.

Такой тип основания несложно выполнить самостоятельно без привлечения спецтехники. Устройство предусматривает углубления, куда устанавливаются элементы фундамента – сваи. Ямы под сваи бурятся ручным буром.

Популярность данной конструкции для возведения легких построек объясняется наличием следующих плюсов:

• приемлемая цена;
• не нуждается в выравнивании участка;
• допустима укладка ниже уровня промерзания почвы;
• экономичность и легкость возведения.

Данный тип фундамента предполагает устройство ростверка. Он может быть висячим либо заглубленным. В первом случае между ростверком и грунтом делается небольшой промежуток, благодаря чему основание становится выше уровня грунта. При заглубленном исполнении ростверк уходит в почву на 2 см, а поэтому понадобится дополнительно устройство гидро- и теплоизоляции фундамента.

Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

• схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
• примечания, содержащие сведения нюансах конструкции,
• рекомендации относительно подготовительных работ,
• информация о гидро- и теплоизоляции,
• таблицы с указанием норм нагрузок для конкретной опорной конструкции.

Подробный чертеж ленточного фундамента с выносными сечениями.

Виды

ЛФ возводят, заливая бетоном опалубку с арматурой или выкладывая стены фундамента из сборного железобетона.

Поэтому ленточный фундамент бывает 2-х видов:

1. Сборный.
2. Заливной.

Сборный

Фундаменты из сборного железобетона, как и все строительные конструкции, обладают своими преимуществами и недостатками. Популярность ленточных фундаментов из железобетонных достаточно высока.

Это объясняется следующими плюсами:

• быстрота возведения основания гаража происходит за счёт кладки опорных стен из крупногабаритных фундаментных блоков и подушек;
• сокращение сроков строительства влияет отсутствие мокрых процессов. Не нужно ждать месяц, когда монолит наберёт несущую способность;
• монтаж сборного фундамента производят в любое время года;
• не надо тратить материалы и время на сборку/демонтаж опалубки и вязание армокаркасов.

Наряду с неоспоримыми преимуществами, следует отметить некоторые недостатки:

• затраты на возведение сборного ЛФ могут оказаться значительно больше, чем стоимость заливного фундамента;
• монтаж железобетонных блоков может осуществляться только с помощью грузоподъёмной техники (обычно для этого арендуют автокран);
• межблочные швы требуют тщательной заделки раствором и устройства качественной гидроизоляции.

Заливной

Ленточный монолитный железобетонный фундамент один из самых распространённых видов оснований гаражей.

Преимущества мелкозаглубленного ЛФ:

1. Надёжность и прочность ЛФ оправдывает затраты на производство земляных работ, укладку армокаркасов, монтаж и демонтаж опалубки, приготовление и заливку жидкого бетона.
2. Позволяет строить гараж из кирпича, газо и шлакоблоков, а также пенобетона.
3. Простота конструкции монолитного фундамента позволяет обходиться без привлечения дорогой строительной техники.

Монолитная лента наряду с достоинствами обладает двумя основными недостатками.

1. Большие временные затраты на земляные работы, возведение опалубки, армирование и застывание бетона (около 1 месяца).
2. Невозможность устройства фундамента в холодное время года. Обогрев бетона зимой значительно повлияет на увеличение сметной стоимости строительства гаражного бокса.

Ленточный фундамент в виде незаглублённого или глубоко заложенного основания для гаража не применяется. В первом случае – это слабая несущая способность ЛФ. Во втором варианте фундамент может обойтись намного дороже, чем стоимость всего остального строительства.

Мелкозаглублённый ЛФ в разрезе:

Схема армирования ленточного фундамента

Армирование ленточного фундамента-это ответственный этап, от которого зависит срок эксплуатации постройки. Армирование мелкозаглубленного и заглубленного фундаментов незначительно отличаются. В первом случае, укреплять основание значительно проще. К тому же, можно запланировать небольшой подвал. Он подходит для постройки основы для большей части деревянных зданий: дачи, бани, сельскохозяйственных построек.

Заглубленный тип фундамента закладывают под дома из камня с едиными бетонными перекрытиями или в здания, в которых планируется несколько этажей и подвалы. Конечно, в этом случае, потребуются большие финансовые вложения.

Потому как фундамент испытывает значительные нагрузки в процессе эксплуатации, необходимо армировать и верхние и нижние части. А если его высота превышает 150 мм, надо устанавить еще стальные стержни в поперечном и вертикальном направлениях. Усилить фундамент необходимо горячекатаной арматурой, диаметр которой составляет от 6 до 8 мм.

Рабочая арматура должна быть диаметром от 10 до 20 мм, а вспомогательная- от 6 до 10 мм. Пруты арматуры накладывают внахлест, для того, чтобы предотвратить наслаивание. Соединяют поперечные стержни с продольными специальными хомутами. Продольную арматуру следует расположить внутри сборного каркаса. После установки стержней, их необходимо связать. Это делается для того, чтобы в будущем на фундаменте не образовывались трещины и сколы.

Распределение арматуры выполняется в соответствии со строительными нормами СНиП 52-01-2003. В данном положении указывается, что дистанция между вертикально расположенными прутами рассчитывается, исходя из наполнителя бетона и способа его укладки. Правило, регулируемое в СНиП 52-01-2003, указывает нормы укладки продольных прутов: расстояние между ними не должно быть больше 40 см.

Теплоизоляция и армирование

Монолитная плита обязательно должна быть утеплена. Теплоизолятором может выступить экструдированный пенополистирол. Его укладку осуществляют в 2 слоя. Если в проекте предусмотрены ребра жесткости, то первый слой необходимо уложить впритык, во втором же создаются зазоры по ширине ребра. Усиление плиты армопоясом осуществляется с учетом нормативной документации для бетонных и железобетонных конструкций.

Сначала изготавливаются хомуты из гладкого 6-мм прутка, который загибается в виде треугольника или квадрата. Далее можно приступать к созданию арматурной сетки, в ее основе лежат прутки периодического профиля. Их диаметр может быть равен пределу от 12 до 16 мм. Элементы связываются между собой проволокой или сваркой.

На бетонные прокладки необходимо будет уложить нижний пояс из прутков сечением 10 см. Арматура для плитного фундамента утапливается в бетоне. На нижней сетке размещаются хомуты, которые составят верхний пояс. На них фиксируется верхняя карта. Отдельные прутки внутри армопояса использовать нежелательно. Их изгибают на криволинейных участках, а в местах узлов ввода коммуникаций связывают с общими картами сеток. Для того чтобы сэкономить арматуру, ее ячейки увеличивают до 20 x 20 см.
