Делаем лестницу «гусиный шаг» самостоятельно
Содержание:
- Популярная лестница «утиный шаг» на второй этаж
- Как собрать лестницу гусиный шаг: последовательность и особенности изготовления
- Пошаговый алгоритм строительных работ
- Пошаговая инструкция по сборке и монтажу
- Необходимые формулы
- Расчет лестницы
- Определение необходимых геометрических размеров
- Расчет лестницы с гусиным шагом
- Мотыльковые лестницы своими руками
- Лестница утиный шаг: это практично
- Технология изготовления
Популярная лестница «утиный шаг» на второй этаж
Применение таких объектов у себя дома делает интерьер оригинальным и интересным. Однако ее эстетический вид обманчив и не делает объект на 100% практичным и комфортным. Для придания большего эффекта и создания современного образа помещения иногда применяют металл или стекло в конструкции лестницы.
Подниматься или опускаться по такому маршу может только один человек. Однако она является хорошим выбором для частного домостроения. Угол наклона слишком велик для пользования ею детьми и пожилыми людьми. Зато она компактна и не занимает много места, высвобождая пространство в комнате для игр тех же деток.
Данные лестницы не подойдут для детей
Подняться на второй этаж будет намного легче, чем спуститься
Требуется особое внимание и осторожность
Как собрать лестницу гусиный шаг: последовательность и особенности изготовления
Начать изготовление деревянной лестницы гусиный шаг нужно с изготовления несущих элементов. Проще всего изготавливаются косоуры, но и для них понадобится обзавестись определенным оборудованием – по большому счету, без качественного электроинструмента в процессе изготовления деревянной лестницы любой конструкции обойтись практически невозможно. Как минимум понадобится хороший электрический лобзик и ручной фрезер – без них однозначно не обойтись.
-
Косоуры – это, пожалуй, самый сложный элемент конструкции лестницы самбо. Для их изготовления используется доска шириной 300мм и толщиной не менее 50мм. После предварительной разметки и, возможно, изготовления специального шаблона, в этих досках вырезаются пазы для установки ступеней. Естественно, предварительно обрабатываются и подрезаются торцы этих досок – в общем, их полностью подготавливают к сборке и установке. Доводят до такой кондиции, чтобы при установке их в предназначенное место, они легко становились на свое место.
- Дальше, опять-таки, с помощью лобзика и ручной фрезерной машинки изготавливают ступени. Самое сложное в создании этих элементов – это сделать их полностью идентичными. Хотя, если правильно выполнять разметку и произвести точную настройку инструмента, работа пойдет как нож по маслу.
-
Дальше сборка лестничного марша. Для начала ступени вклеиваются в один косоур, а потом на другой их край надевается второй косоур – здесь также используется клей. Для достижения жесткости через каждый метр (может чуть больше) под ступенями монтируются стяжки – это могут быть как металлические шпильки, так и деревянные изделия данного типа. В любом случае, их края будут просматриваться снаружи, и необходимо будет позаботиться об их привлекательном внешнем виде. Со шпильками в этом отношении несколько проще – для них нужно будет приобрести или изготовить декоративные гайки, например, в виде шаров. Как вариант, можно закрыть стандартные гайки деревянными колпаками в виде все тех же шариков.
- Теперь установка. Просто ставим лестницу на свое законное место и крепим ее верх и низ любыми доступными, а главное, надежными способами. Как правило, для этой цели применяются П-образные кронштейны – как вариант, можно использовать анкерные винты, но они лишат вас возможности подтянуть крепеж, когда в процессе эксплуатации лестница разболтается или несколько рассохнется.
И завершающим этапом работ, связанным с решением вопроса изготовления лестницы «гусиный шаг», является оборудование лестничного марша балясинами и перилами. Изготовить их без специального оборудования довольно сложно – если с перилами дело обстоит несколько проще (их вполне реально сделать своими руками), то вот для создания красивых балясин понадобится токарный станок. Этот элемент лестницы лучше приобрести на рынке или в магазине, либо заказать в индивидуальном порядке в мастерской.
В принципе, все – как видите, ничего военного и сверхъестественного в самостоятельном изготовлении лестницы гусиный шаг нет. Главное – серьезно отнестись к ее изготовлению и все получится самым наилучшим образом. Единственное, что еще остается добавить по поводу вопроса, как изготавливается лестница гусиный шаг своими руками, это сказать несколько слов о ее декорировании – как минимум деревянную конструкцию нужно покрыть лаком или хорошей краской. Да, и еще одно – ступени такой лестницы не должны быть скользкими. В идеале в место, где ступает нога человека, нужно наклеить небольшие коврики.
Автор статьи Александр Куликов
Пошаговый алгоритм строительных работ
После того, как составлен чертеж, высчитывают требуемое количество материалов, выписывают, какие инструменты понадобятся.
Закупленное сырье оставляют на день или два внутри помещения, где будет установлено сооружение. Это время требуется для адаптации к температуре, уровню влажности воздуха.
Далее проводят разметку стен, к которым будут крепиться косоуры или тетива.
Ступени на косоуре
Косоуры делают из разного типа сырья, но деревянные узкие опоры будут не так прочны, как металлические. С другой стороны, несущие элементы из дерева широкого типа вполне справляются с оказываемым давлением.
Металл покрывают средствами против возникновения коррозий до или после монтажа. Но это не застраховывает их от внешнего механического воздействия. Сколы, царапины – рано или поздно повреждения появляются и постепенно проявляется ржавчина.
Древесный вариант сперва размечают на досках, спиливают лишнее, а потом покрывают особыми пропитками.
Деревянная конструкция на косоуре
После закрепления заготовленных изделий на постоянное место, сверху укладывают приступок, который прикручивают саморезом. Крепеж утапливают отверткой или шуруповертом, а потом углубления заделывают шпатлевкой подходящего оттенка, лакируют.
Модель на железной оси
Когда выбор пал на несущую опору из железа, сперва скрепляют сборную основу, а потом сверху устанавливают металлические каркасы под подножную опору. За счет того, что большая часть нагрузки распределяется равномерно, чем шире проход, тем выше давление, оказываемое на места крепежа. Поэтому к креплениям выдвигаются особые требования.
Подробно процесс строительства гусиной конструкции на косоурах показан в следующем видео:
Лестница на тетиве
Древесные изделия для строительства размечают на местах установки ступенек, вырезают форму движения, выскабливают пазы. Все срезы тщательно шлифуют, а потом заготовленные части полностью покрывают специальной пропиткой для дерева.
Приступки вырезают из бруска, на котором отмечают окончание узкой зоны, начало широкой и выделают расстояние около 5 см на плавный переход, который может быть закруглен или сделан скосом.
Пример конструкции на тетиве
Все части будущего сооружения обрабатывают пропитывающими жидкостями, чтобы структура древесины не испортилась от воздействия влаги из окружающего пространства, а построение дольше прослужило.
Остается закрепить тетиву на стене, установить противолежащую часть на полу и перекрытии следующего яруса и вложить опорные части.
Процесс сборки начинается сверху и направляется вниз, поэтому для строительства потребуется стремянка.
Процесс сборки
Внутрь пазов закладывают строительный клей, вставляют ступени, после чего дополнительно скрепляют все саморезами.
Пошаговая инструкция по сборке и монтажу
Лестницы типа «гусиный шаг» могут иметь разные варианты исполнения. Их можно установить на тетивы, косоуры, больцы. Пошаговая инструкция о том, как собрать лестницу гусиный шаг своими руками, изложена ниже.
На косоуре
Нередко такую лестницу строят на одном косоуре, изготовленном из металла. После установки косоура на нем монтируют каркасы ступеней, которые также выполнены из металла.
Основная нагрузка на такой лестнице приходится на края ступеней, и чем шире ступень, тем, соответственно, больше нагрузка на края. Поэтому необходимо особо тщательно изготовить узел крепления ступеней к косоуру.
Во время монтажа возникают сложности с ее горизонтальным размещением. Для этого ступени надо сначала наживить и, применяя мерительный инструмент, сориентировать их в пространстве. Под мерительным инструментом подразумевается строительный уровень и отвес.
При сооружении лестницы на косоуре, балясины и перила устанавливают непосредственно на ступени. Отличительной чертой лестницы на косоуре является простота ее сборки. Надо учесть и то, что ее характеристики ни в чем не уступают деревянной.
На тетиве
Для изготовления тетивы необходимо приготовить толстые струганные доски. Толщина доски не должна быть менее 60 мм. Ее ширина должна находиться в пределах 300 мм. Угол наклона тетивы должен лежать в диапазоне от 45 до 50 градусов. Длина доски должна соотноситься с междуэтажным расстоянием.
Перед тем, как приступить к сборке, необходимо положить тетиву вверх пазами на горизонтальную и ровную поверхность. Для повышения надежности, пазы необходимо обработать клеевым составом и в них установить ступени.
Возможно, что они будут входить в пазы с некоторым трудом. В таком случае их необходимо подбить, для чего нельзя пользоваться металлическим молотком, так как можно повредить мягкую древесину. Целесообразно использовать деревянный или резиновый ударный инструмент.
После того, как просохнет клей, можно будет надеть противоположную тетиву.
Необходимые формулы
Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:
2m+sz=60-65 см (среднее значение 62 см),
где:
- sz – ширина ступени, ;
- m – высота ступени, .
Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.
Схема размеров лестницы.
Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.
Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.
Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.
Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте. https://www.youtube.com/embed/wDwGUBOWozo
Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести .
Расчет лестницы
Рассчитывают размеры лестницы «гусиный шаг» практически так же, как и конструкции обычной формы. Ступеньки оставляются стандартной ширины – 30 см в широком участке и 15 – в узком. Оптимальный шаг между ступеньками – 15-20 см. При правильном расчете лестницы «гусиный шаг» такая конструкция окажется безопасной. Если устраивается изделие с поворотом, между пролетами лучше сделать небольшую площадку. Это обеспечит простой и безопасный подъем.
При создании поворотной конструкции без платформы следует на повороте выполнить обычные ступени, которые будут иметь ширину платформы не меньше 27 см. При этом безопасность поворота будет гарантирована. При этом каждая ступень должна располагаться на каждые 45 градусов.
Важно! Если сделать правильный чертеж лестницы «гусиный шаг», все недостатки конструкции будут сведены к минимуму. По чертежу, который включает горизонтальную проекцию, вполне понятно, что расчет схож с проектом конструкции, имеющий только один марш
Глубина проступи выполняется равной глубине гусиной ступени на узком участке. Следование таким советам позволит создать прочную конструкцию
По чертежу, который включает горизонтальную проекцию, вполне понятно, что расчет схож с проектом конструкции, имеющий только один марш. Глубина проступи выполняется равной глубине гусиной ступени на узком участке. Следование таким советам позволит создать прочную конструкцию.
При расчете конструкции следует применять различные величины:
- H – эта буква означает расстояние, на котором находятся друг от друга этажи, соединяемые лестницей.
- J – так будет называться высота одной ступеньки.
- e1 – это глубина ступеньки, которая измеряется в ее широком участке.
- e1 – глубина ступени, выполняемая в ее узкой части.
- E – под этим символом подразумевается горизонтальная проекция конструкции на первый этаж.
- k – число ступенек, установленных на лестницу.
- E1 – этой буквой обозначается длина проема лестницы.
Для безопасности и удобства эксплуатации лестницы «гусиный шаг» следует во время составления проекта рассчитывать необходимые показатели согласно требованиям СНиП и ГОСТ. Для этого нужно соблюдать несколько формул:
- 2j + е1 = 60-65 см – такая формула является базовой;
- е1 – j = 12 см – при использовании в расчете конструкции — это выражение можно обеспечить удобство ее эксплуатации.
- е1 + j = 46-50 см – по этой формуле можно сделать максимально безопасную лестницу.
Глубина проступи должна быть выполнена в диапазоне 25-40 см. Подступенок лучше сделать высотой от 12 до 22 см. чтобы выбрать точное значение, стоит обратиться к специально разработанной таблице:
При расчете лестничного проема следует учесть, что расстояние от потолка до ступеньки должно быть около 2 м. Для удобства эксплуатации лестницы необходимо увеличить ширину проема на 10 см с каждого бока. Это понадобится для комфортного удерживания за перила. Увеличение проема тоже нежелательно. Это может обернуться серьезными теплопотерями. Толщина ступеней выбирается в районе 1/20 от ширины лестницы.
Для уменьшения общей длины лестницы необходимо увеличить размер проступи до о25 см. Благодаря этому подъем по лестнице будет менее комфортным, однако места будет сэкономлено немало. Необходимо придерживаться крайних значений, не выходя за их пределы. Это позволит повысить безопасность использования лестницы.
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1÷1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8÷1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.
Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600÷640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 × L) / sin (27° + α),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G × sin α= G × cos (90 – α);
- b = G × cos α= G × sin (90 – α).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.
Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45÷75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg α, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- α – угол крутизны.
Расчет лестницы с гусиным шагом
Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.
Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.
Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.
Особенности лестниц с гусиным шагом
Схема устройства лестницы «гусиный шаг»: 1 – тетивы, 2 – ступени, 3 – шипы для крепления ступеней, 4 – дополнительные металлические стяжки, 5 – балясина, 6 – перила.
Главная их особенность — форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.
Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема — 50-70°. Схема устройство деревянной лестницы
Схема устройство деревянной лестницы.
Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, — взяться за поручни, а второе — поскорее спуститься по ней.
Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.
Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.
Необходимые формулы
Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:
2m+sz=60-65 см (среднее значение 62 см),
- sz — ширина ступени, ,
- m — высота ступени, .
Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.
Схема размеров лестницы.
Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.
Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе — проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое — высота подступенка.
Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение — 28/7, для вертикальных — 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.
Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте
Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы.
Расчет лестницы с гусиным шагом Для лестницы гусиный шаг расчет производится по специальным формулам. Просто подставив данные, можно с легкостью и быстро определить, какие материалы закупать.
Мотыльковые лестницы своими руками
Лестницы “утиный шаг” могут быть изготовлены, как на косоурах, так и на тетивах
Важно правильно подобрать древесину: дерево обязательно должно быть хорошо просушено и без сучков. Не рекомендуется использовать сосну или липу, лучше всего подойдут лиственница, дуб и бук
Тетива
Мы будем изготавливать лестницу на тетивах. Для этого нам понадобятся две деревянные балки шириной 30 см и толщиной 6 см. Длину тетивы можно вычислить по теореме Пифагора, исходя из высоты лестницы и длины ее проекции на плоскость (E). В нашем случае вполне достаточно балок длиной 4 метра. Размечаем тетиву.
Очень важно, чтобы ступени размещались строго горизонтально. Поэтому рекомендуется установить одну тетиву, закрепить верхний конец на перекрытии, а нижний – на полу и при помощи уровня наметить места для пазов
Пазы под ступени вырезаются с помощью фрезы на глубину 2,5 см.
Чтобы несущие получились идентичными, рекомендуется размечать вторую тетиву только после того, как будет закончена первая. Просто перенесите размеры с готовой тетивы. При таком подходе исключаются перекосы ступеней.
Ступени “гусиный шаг”
Для изготовления ступеней нам понадобится 17 заготовок шириной 30 см, толщиной 4 см и длиной 80 см, как показано на фото. Перед тем, как придать ступеням форму, следует нанести разметку, которая поможет сделать аккуратный разрез.
Заготовка делиться пополам, на равные сегменты, по 40 см. Ступень выпиливается электролобзиком, затем кромки фрезеруются и, при необходимости, зашкуриваются.

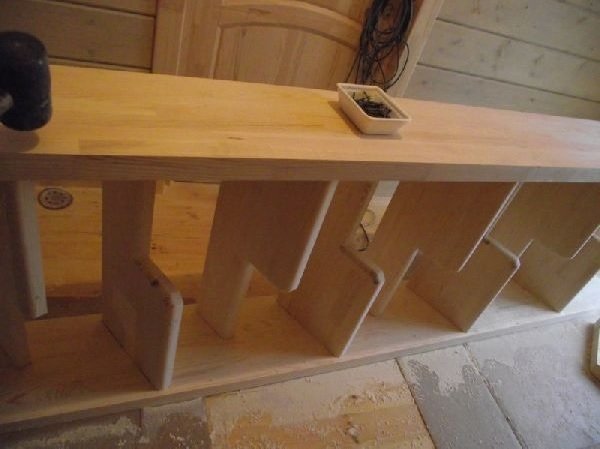

Сборка лестницы
Нам понадобиться деревянный или резиновый молоток, чтобы аккуратно подогнать все детали и не повредить древесину. Лестницу лучше собирать на твердой ровной поверхности. Одна из тетив укладывается пазами вверх и в нее вставляются ступеньки, при этом стыки промазываются специальным герметиком для дерева или клеем. Сверху на установленные ступени укладывается вторая тетива, совмещая пазы с торцами ступеней. На рисунке показано, как правильно собрать конструкцию.

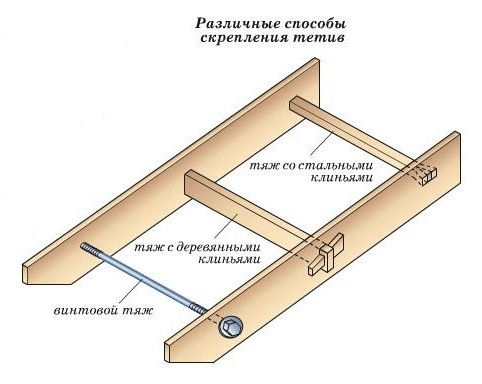

Стяжки для лестницы
При эксплуатации лестницы ступени могут прогибаться под весом человека. Из-за этого в конструкции возникают усилия, направленные на расхождение несущих балок, что может привести к поломке лестницы. Чтобы тетивы не расходились, достаточно в трех или четырех местах поставить стяжки, выполненные из дерева или металла.
Деревянные тяжи вставляются в специально подготовленные сквозные отверстия, а затем расклиниваются, либо фиксируются деревянными вставками. В качестве металлических тяжей используются шпильки нужной длины, вставленные в сквозные отверстия и закрепленные гайками.
Мы использовали металлические стяжки и вот, что у нас получилось:
Собранная лестница устанавливается на место: нижний конец фиксируется на опорном брусе, для верхних концов необходимо предварительно выпилить пазы в балках перекрытия. Тетивы закрепляются анкерными болтами. Еще раз проверяется горизонтальность ступеней во всех направлениях.
Для лестниц данной конструкции перила обязательны. Если изделие находится возле стены, достаточно сделать ограждение лишь с одной стороны. Для этого в начале и конце лестничного марша устанавливаются входные столбы. Крепление осуществляется с помощью металлических шпилек или деревянных шкантов. Чтобы усилить перила, столбы можно утопить в заранее подготовленные углубления. Балясины монтируются на несущие элементы или на ступеньки. Все стыки промазываются клеем. Поручни крепятся саморезами впотай.
Что надо учитывать при изготовлении деревянной лестницы
Очень важна форма и расположение нижней ступени. Есть основное правило: в случае, если лестница имеет изгиб влево, широкая часть первой ступени должна находиться справа и наоборот.
Поскольку у лестницы «гусиный шаг» угол наклона достаточно велик, очень важно, чтобы ступени не были скользкими. Для этого надо знать каким лаком покрыть деревянную лестницу и сколько слоев наносить
Также можно воспользоваться противоскользящими накладками.
Бессмысленно делать ступени большой ширины, так как, двигаясь по диагонали, Вы все равно не сможете далеко шагнуть, и линия подъема всегда будет по центру лестничного марша. Оптимальная ширина лестницы – 80 см.
Лестница утиный шаг: это практично
Современные производители готовы представить своим потребителям огромный ассортимент лестниц, которые отвечают всем требованиям покупателя. Вариантов просто не счесть. Среди них:
- Прямые;
- Криволинейные;
- Поворотные;
- Винтовые;
- Комбинированные;
- Забежные.
Одной из самых удивительных является лестница «утиный шаг». Своё название «утиный шаг» она приобрела благодаря оригинальной форме ступеней (смотрите фото), каждая из которых представляет собой букву Г. Такая форма оказывает влияние на динамику восхождения по ней.
Лестница «утиный шаг» в доме
Компактность лестницы позволяет использовать эту конструкцию даже в небольшом дачном домике. Дети, безусловно, будут в восторге, если в детскую комнату будет вести именно такая лестница.
Эксплуатация удобна, однако требует соблюдения мер предосторожности. Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень
А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда
Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда
Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда.
Некоторые нюансы использования лестницы «утиный шаг»
Подъём или спуск человека по лестнице подразумевает под собой надёжную опору для одной ноги, поэтому ширина проступи одной стороны ступени должна быть достаточно широкой и комфортной.
Такой вид проступи позволяет сэкономить пространство, что создаёт дополнительные возможности её использования.
Удачный проект такой лестничной конструкции (фото) во многом зависит от первой ступени
Стоит обратить внимание на тот факт, что поворот лестницы должен смотреть в противоположном направлении от ноги, на которую производится опора
Самостоятельное изготовление лестницы «утиный шаг»
- Подбор тетив – это первоначальный этап изготовления конструкции. Лучшим вариантом станут доски из сосны не менее 40 мм толщиной. Под несущие балки необходима доска шириной 15 см, так будет удобнее крепить ступени к тетивам. Длина таких досок высчитывается следующим образом: высоту поделить на синус предполагаемого угла наклона.
- Для ширины проступи наиболее оптимальным считается размер в пределах 25 см при 65 градусном наклоне. Цельный массив для ступени предпочтительней, но в случае отсутствия широкой доски можно применить метод склеивания ПВА-Моментом.
- Рассмотрим такой пример: вы имеете доску, ширина которой составляет 150 мм, но для необходимой проступи требуется 225 мм. Для этого нужно воспользоваться циркулярной пилой и распустить часть досок пополам, после чего доработать вручную. Каждая ступень будет состоять из двух деталей: доска имеющейся ширины с фиксированной длиной и элемент, дополняющий цельную часть. Чтобы добиться более надёжного соединения доски скрепляют шурупами.
- Обработанные при помощи рубанка торцы двух соединяемых деталей подготавливают следующим образом: в маленькой детали высверливаются отверстия с внешней стороны чуть больше 1 см, чтобы её диаметр совпадал с головкой шурупа. Затем наносят клей, соединяют элементы и вворачивают шурупы. А позже деревянными пробками скрывают отверстия.
- Чтобы прикрепить готовые ступени к несущим балкам своими руками используется тот же метод крепления шурупами. Только мест соединения должно быть не меньше двух.
Готовую лестницу для длительного срока службы следует обработать септиками и только после этого покрасить, как показано на видео. Желательно использовать для предварительной обработки такие средства, которые способны сохранять фактуру древесины. И покраска после этого может не понадобиться.
Технология изготовления
Имея минимальные навыки столярных либо плотницких работ, можно самостоятельно изготовить подобную лестницу.
Установка опор
Наиболее часто используемыми опорами являются деревянные тетивы, представляющие собой длинные доски, с врезанными в них ступенями. При использовании металлического каркаса, опоры изготовляются из труб либо швеллеров, к которым крепят основания ступеней при помощи сварки. Для равномерного распределения нагрузки опоры фиксируют анкерными болтами. Если предусмотрена слишком высокая лестница потребуется установка дополнительных стоек.
Монтаж ступеней
Несмотря на соединение путем врубки, усилить прочность фиксации можно гвоздями, саморезами или клеем. Наиболее удобной и распространенной конфигурацией ступенек считается плавное закругление, с последующим резким сужением до 1/3 ширины. Не запрещается использование треугольных элементов или распиливание проступи, с последовательным креплением каждой части в отдельности.
Лестница «Гусиный шаг» — это великолепная альтернатива приставным конструкциям или крупногабаритным маршам. Она позволяет создать комфортный доступ к хозяйственным или жилым помещениям верхнего этажа. Выполняя подобную работу впервые, следует ознакомиться с готовыми образцами проектов наиболее популярных вариантов.
