Листогиб своими руками

Чтобы не тратить деньги на покупную модель, можно собрать гибочный станок для листового металла своими руками. Изначально нужно рассчитать размеры, нарисовать чертеж, подготовить расходные материалы, инструменты.

Листогиб своими руками

Подготовка и оборудование

Чтобы сделать конструкцию своими руками, нужно подготовить:

  • металлические швеллера;
  • уголки, зависимо от длины рабочей части;
  • дверные петли;
  • арматуру или трубы малого диаметра для изготовления ручек;
  • металлический лист, прутья для создания каркаса;
  • деревянный брус.

Из инструментов нужна болгарка, сварочный аппарат, щётка по металлу.

Этапы сборки

При изготовлении самодельного станка для гибки листового металла своими руками нужно:

  1. Нарисовать чертёж конструкции. Обозначить размеры, подвижные элементы.
  2. Изготовить каркас с устойчивыми ножками из швеллеров, металлических прутьев. На рабочем столе закрепить лист металла. Всё скрепляется сварочным аппаратом. Швы зачищаются щёткой, покрываются антикоррозийным составом.
  3. Закрепить уголки параллельно друг другу. Соединить их петлями. Это подвижный элемент, который нужно закрепить на рабочем столе.
  4. На одном из уголков нужно наварить трубки, которые будут выполнять роль ручек.

Гибочные машины применяются для изгибания металлических листов под разными углами. Чтобы не покупать дорогое оборудование, можно собрать его самостоятельно. Для этого нужно рассчитать габариты листогиба, подготовить материалы, провести сборку.

Основы создания

В первую очередь следует определиться с типом станка и найти подходящие чертежи для его изготовления.  Затем, рассчитать необходимые габариты устройства и его производственные мощности. Детали для создания такого станка должны быть легкодоступными и дешевыми. В противном случае он может обойтись не дешевле заводского устройства.

Оптимальные технические характеристики для самодельного листогиба:

  • Толщина металлических листов: медь – 1 мм, оцинковка – 0,6 мм, алюминий – 0,7 мм.
  • Стартовое количество производственных циклов – 1000-1200.
  • Предельная ширина металлической заготовки – 1 м.
  • Предельный угол сгиба детали (без ручной доводки) – 120 градусов.

Кроме этого, при изготовлении станка в домашних условиях старайтесь большинство запчастей изготавливать самостоятельно или при помощи знакомых фрезеровщиков, сведите к минимуму количество деталей, которые придется покупать. При работе с самодельным устройством избегайте обрабатывать детали со специальных металлов

Особое внимание надо уделить качеству сварных соединений.

Составление технического задания

Благодаря возможностям Интернета можно достаточно быстро подыскать необходимый комплект чертежей, а на канале YouTube даже посмотреть рекламно-информационные ролики об устройстве и принципе действия требующегося агрегата. Однако все эти материалы являются строго индивидуальными, а потому предназначались их авторами под конкретные листогибочные операции. Поэтому перед сооружением листогиба своими руками необходимо сделать правильный выбор его будущих технических характеристик. Главными из них должны быть следующие:

  1. максимальная ширина изгибаемого металла, мм;
  2. наибольшая толщина заготовки, мм;
  3. желаемый диапазон углов гибки;
  4. габаритные размеры механизма (длина, ширина, высота);
  5. требуемая точность гибки.

Непосредственный выбор предельных значений перечисленных параметров зависит от условий применения станка, который будет гнуть изделия из листовых металлов. В частности, при сооружении кровли придётся, скорее всего, иметь дело с оцинкованной жестью или сталью толщиной не более 1 мм. При обработке меди чаще употребляется ещё более тонкий лист или полоса, а при изготовлении своими руками ограждений и перил, наоборот, толщина металла может составлять 2 — 3 мм.

При выборе оптимальной ширины заготовки – листа или полосы – следует исходить из того, что ширина детали редко когда превысит 1000 мм (в крайнем случае смежные заготовки затем можно будет соединить в фальц с помощью того же станка).

Чертеж самодельного листогибочного станка

Самым сложным пунктом технического задания считается выбор оптимального диапазона значений углов гибки металлов. Если с верхним пределом – 180° – всё понятно, то нижнее значение должно быть выбрано весьма грамотно. Естественным следствием гибки большинства листовых металлов в холодном состоянии является пружинение – самопроизвольное уменьшение фактического угла гиба в связи с упругими свойствами деформируемого металла. Пружинение зависит от:

  • Пластичности материала: например, для низкоуглеродистой стали максимальный угол пружинения составляет 5 — 7°, а для высокоуглеродистых – до 10 — 12°. Ещё больше пружинят легированные стали и сплавы. В частности, для алюминиевого сплава АМг6 наибольшее пружинение может составлять 12 — 15°;
  • Толщины изгибаемой детали: с уменьшением толщины металла пружинение снижается;
  • Угла гибки: при уменьшении данного угла пружинение практически всех металлов возрастает. В частности, при сравнительно малых углах гибки (до 15 — 20°) согнуть заготовку из большинства видов листовых металлов и сплавов обычным способом на заданную величину вообще невозможно: приходится использовать агрегаты с одновременным продольным растяжением листа. Такие станки своими руками  сделать неосуществимо: потребуется установка и отладка специального гидравлического привода. Поэтому в  подобных случаях проще изгибать деталь обычными ударами киянки по, например, деревянной матрице.

Виды, классификация и использование

Благодаря разнообразным конструкциям и типам вальцов получают большой ассортимент продукции в различных отраслях нашей экономики. Их можно классифицировать по следующим признакам:

  1. По количеству исполнительных органов:

    • двухвалковые;
    • трехвалковые;
    • четырехвалковые.
  2. По типу привода:
    • ручной;
    • механический;
    • электрический;
    • гидравлический.
  3. По способу сгибания:
    • сегментные;
    • дроновые;
    • пружинные;
    • арбалетные.
  4. По типу управления:
    • рунное;
    • ЧПУ.

Маленькими вальцами с двумя валами в основном пользуются мастера в ювелирных мастерских. На них прокатывают плоские или профильные заготовки, производится вальцовка.

Также двухвалковые вальцы можно встретить на предприятиях общепита. Их используют для прокатывания теста. Полотно получается одной толщины и любой длины.

Обычно такие агрегаты имеют ручной привод, так как не требуется больших нагрузок. Для одновременного вращения всех валков используется цепная или зубчатая передача. Они компактны, имеют небольшой вес и закрепляются на столе струбциной или несколькими болтами.

Трубы делают для воздуховодов

Электропривод и небольшой вес на рамной конструкции позволяет устанавливать такие станки непосредственно на месте монтажа или в домашней мастерской. Более громоздкие и мощные станки предназначаются для предприятий.

Вальцы с гидроприводом относятся к тяжелому оборудованию. Обычно их высота превосходит человеческий рост в несколько раз. А мощность привода позволяет катать стальные листы толщиной более 100 мм . Получаемые детали в диаметре достигают 6 м .

Чтобы сделать конус на вальцегибочной машине, необходимо боковым валам придать дополнительную степень свободы. Выражается это тем, что одна сторона вала подвижна и в зависимости от угла конуса может подниматься на необходимую высоту. Заготовка при такой обкатке стремится съехать. Для предупреждения со стороны смещения заготовки устанавливается упорный ролик.

К данной категории оборудования можно отнести и прокатный станок для листового металла. Его основное назначение – получение листового металла различной толщины из горячей толстой заготовки путем прокатывания. Станками такого типа оснащаются сталелитейные предприятия.

Из-за того, что заготовки подаются разогретыми до высоких температур, валы стана изготавливаются из жаропрочной термически обработанной стали.

Нюансы изготовления

Усиленная прижимная балка

Усиление этой детали необходимо в том случае, если вы собираетесь гнуть довольно толстые листы металла. Для работы с тонкими заготовками хватит и прижимной балки, изготовленной из обычного уголка. Со временем она может немного деформироваться, но ее всегда можно заменить.

Усилить балку для прижима деталей рекомендуют при помощи металлической планки, которую следует наварить на уголок. При этом ей надо придать угол 45 градусов. В этом случае она будет прилегать к уголку с максимальной плотностью, что значительно увеличит его рабочий ресурс.

Особое внимание следует обратить на нижнюю кромку прижимной балки, которая формирует сгиб детали. Допускается определенная неровность этой части станка, но она не должна превышать половину толщины обрабатываемой детали

Сваривать балку следует исключительно перед фрезеровкой. В противном случае качество сгибаемых деталей будет значительно ниже.

Усиленные крепления станка

Поскольку надежное крепление листогибного станка к рабочей поверхности – важное условие качественной обработки деталей, то этому моменту необходимо уделить особое внимание. Классические элементы крепления (струбцины) имеют недостаточную надежность. От таких креплений можно отказаться следуя этой инструкции:

От таких креплений можно отказаться следуя этой инструкции:

  • Несущая балка должна выступать за пределы рабочего стола.
  • Крепить балку к столу надо при помощи специальных болтов и фасонных гаек.
  • На краях несущей балки следует сформировать специальные фаски.

После того как щеки (боковушки) будут устранены с конструкции станка, траверсу можно будет закрепить при помощи усиленных дверных петель. Рабочий ресурс у таких петель довольно большой, что позволяет сгибать внушительное количество заготовок.

Видео: как сделать гибочный станок?

Пошаговая инструкция

Последовательность действий достаточно проста. Главное – это точно, без перекоса и без зазоров установить петли. Люфт в петлях приведет к тому, что будет не угол, а радиус на сгибе листа. А если перекос и того хуже – одна сторона угол, другая – радиус.Чтобы изготовить гибочный станок для листового металла своими руками надо выполнить следующие операции:

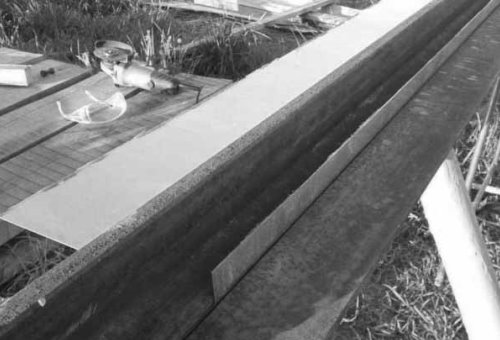

  1. Два уголка (на фото два тавра) складывают и делают вырезы под углом 45о.
  2. Приварить петли. Обязательно проварить с лицевой стороны и с нижней.
  3. К неподвижному уголку (тавру) приваривают на укосинах гайку в которую будет ввинчиваться болт для фиксации прижимного тавра. Это делается по обоим краям конструкции.
  4. На прижимной планке по краям приварим «ухо» с отверстием. Диаметр отверстия должен быть чуть больше диаметра резьбы болта.
  5. Собираем конструкцию.

Для этого:

продеваем болт в отверстие «уха»;
устанавливаем пружину ее длина должна быть на два-три сантиметра длиннее, чем расстояние от «уха» до гайки. Жесткость пружины должна быть такова, чтобы у нее хватала усилия приподнять прижимную планку;
вкручиваем болт в гайку;
для удобства к головке болта желательно приварить куски прутка (чтобы не крутить болт ключом).

6. На самодельный листогибочный станок к подвижной части приваривается рычаг-рукоятка. Ее конструкция должна быть достаточно жесткой, чтобы передать усилия сгиба и не согнуться, когда изгибаешь заготовку из толстого и большого по размерам листа.

Виды листогибов

Для различных работ с металлическим листом используются листогибы разного вида:

  • с поворотной балкой;
  • роликовые;
  • валковые;
  • механические и гидравлические прессы.

Они отличаются своими техническими возможностями и сферой применения. Все разновидности можно сделать как в мобильном или ручном, так и в стационарном вариантах.

  • Трубогибы с поворотной балкой — наиболее распространенные и удобные для самостоятельного изготовления. Они могут работать с листами большого размера, изгибая как кромки высотой в несколько сантиметров, так и стенку в 30–70 см под углом до 120. Несложно и выполнить догибку для создания фальцевого соединения.
  • Ручной роликовый листогиб используется для гибки кромок и невысоких стенок при кузовном ремонте, кровельных работах, установке подоконников и соединении крупных листов жести. Подобрав профиль ролика, можно выполнить довольно сложный профилированный изгиб, формируя, например, крыло или фрагмент бампера машины или декоративный элемент отделки забора или ограждения балкона.
  • Валковый трубогиб применяется для гибки полукруглых желобов или труб полного сечения. Он может регулироваться по радиусу передвижением валков: опорных — по горизонтали, а прижимного — по вертикали. Такой самодельный валковый листогиб легко оснастить электроприводом с цепной или шестеренчатой передачей.
  • Прессы понадобятся для гибки как тонкого, до 1 мм, так и толстого, до 2–3 мм металла. Они способны не только гнуть металл под углом до 90, но и перфорировать его или склеивать под давлением. Для смены вида операций понадобиться только сменить пуансон и матрицу.

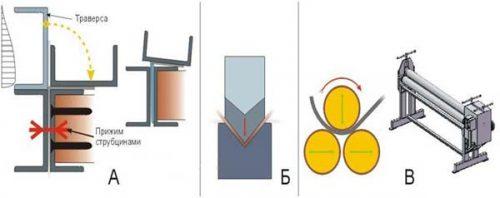

Как они работают, показано на рисунке:

Все разновидности станков не отличаются сложностью, важно только определиться с предстоящими задачами и выбрать модель установки, которая поможет решить максимум задач по металлообработке. Например, при изготовлении коробов или кровельных работах валковый станок мало чем поможет, а при установке водосточных систем он станет незаменимым, в то время, как поворотный сможет помочь только частично

С чего начать производство листогиба

Чтобы изготовить машину для гнутья листового металла, потребуется чертеж этого устройства или его детальные фото. Кроме того, необходимо учесть ряд таких значительных факторов, как усилие, которое нужно будет приложить для применения конструкции, ее масса и размер (от которых будет находиться в зависимости мобильность), первоначальная стоимость и доступность девайсов. В итоге должны быть следующие начальные параметры:

  1. Наибольшая ширина листка, который нужно будет гнуть — 2 м.
  2. Наибольшая толщина листового материала: оцинковка — 0,8 мм, алюминий — 0,8 мм, медь — 2 мм.
  3. Сумма рабочих курсов, которые будут исполняться без переналадки или ремонта — 1300.
  4. Наибольший угол сгиба металлопрофиля, приобретаемый без ручной доводки, — 130 градусов.
  5. Крайне нежелательно употребление заготовок из специфических сталей (к примеру, из нержавейки).
  6. В системе листогиба необходимо избегать сварных монтажей, плохо терпящих знакопеременные нагрузки.
  7. Следует максимально снизить количество элементов станка, которые нужно заказать на стороне, прибегая к помощи револьверщиков либо фрезеровщиков.
  8. Очень трудно найти чертеж прибора, который бы удовлетворял всем запросам, но можно доделать наиболее удачный шаблон.

В каких случаях целесообразно сделать своими руками

Самый простой переносной листогибный станок фабричного производства стоит порядка 25 000-30 000 рублей. Поэтому приобрести такое оборудование могут позволить себе только те, кто уверен, что оно быстро окупится и начнет приносить прибыль. Если же потребность в гибке металла возникает от случая к случаю, или изготовление листовых изделий никогда не окупит используемый для этого станок, то единственно верное решение — обзавестись самодельным листогибом.

К примеру, у домашних умельцев и в небольших мастерских периодически возникают разовые потребности в коробах, крышках, тонкостенных корпусах, желобах и прочих гнутых конструкциях из стального листа. Такой категории производственников проще сделать разборный листогиб и самим согнуть нужную деталь, чем покупать или заказывать ее на стороне. Еще одной мотивацией для изготовления собственного гибочного оборудования является соотношение цен на листовой материал и изделия из него. Для частника-умельца, строящего дом своими руками, стоимость деталей из оцинковки, которые он может гнуть на самодельном станке, будет в разы ниже, чем в магазинах строительных материалов.

Виды и принцип работы

По общепринятой классификации листогибочного оборудования все ручные листогибы (кроме узкоспециализированных) относятся к категории станков с поворотной балкой. Внутри себя они делятся на отдельные виды по различным технологическим признакам, среди которых можно выделить:

  • длина сгиба;
  • тип прижимной балки;
  • способ фиксации;
  • максимальный угол гибки.

Все это справедливо как для станков фабричного изготовления, так и для самодельных листогибов.

Основными конструктивными элементами такого оборудования являются (в скобках приведены общепринятые названия для самодельных станков):

  • нижняя балка (опора);
  • прижимная балка (прижим);
  • поворотная балка (траверса);
  • рабочий стол.

Листовой материал (сталь, алюминий, медь) помещается на нижнюю опору станка и выдвигается за ее край на длину сгиба. После этого он сверху плотно фиксируется прижимом, передний край которого выступает в роли матрицы, формирующей профиль сгибаемой поверхности. Траверса, установленная на двух осях, закрепленных на опоре, перемещается по дуге снизу вверх, начиная в движении гнуть выступающую часть листа и завершая этот процесс у торца прижима.

Как видно из описания принципа работы устройства для гибки листового металла, его конструкция достаточно проста. Поэтому изготовить его самостоятельно сможет практически любой умелец, обладающий определенными навыками в обработке металла. Общую схему работы такого станка понять несложно, а для того, чтобы его сделать, можно обойтись без чертежей и технической спецификации.

Металлический листогиб своими руками

Для рассмотренного в примере самодельного листогиба потребуется:

  • Тавр на 70 мм — три куска по 2,5 м.
  • Два болта 20 мм диаметром.
  • Небольшой кусок металла толщиной 5 мм (для вырезания укосин).
  • Пружина.
  • Металлические дверные петли (две штуки).

Процесс изготовления листогиба следующий:

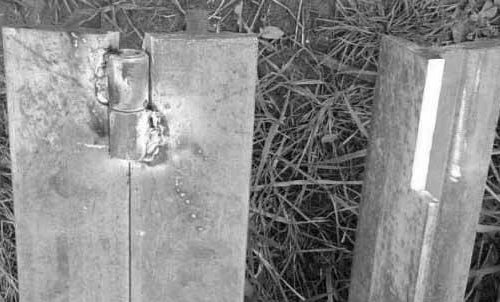

Два тавра складываются, с двух концов вырезаются в них выемки под петли. Края выемок скашиваются под углом 45°. Третий тавр, выступающий в роли прижимной планки, обрезается точно также, только глубина выемки делается немного больше для более свободного хода.
Далее необходимо приварить петли с двух сторон.
К нижнему тавру привариваются по две укосины с каждой стороны. Они нужны для дальнейшей установки на них болтов-фиксаторов прижимной планки.

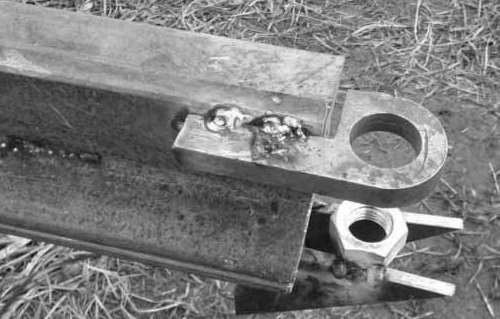

Идем дальше — к укосинам привариваются гайки болта.
Устанавливается прижимная планка (третий обрезанный тавр), и в верхней части привариваются металлические пластины с отверстием посредине. Диаметр отверстия — чуть больше чем диаметр болта. Отверстия центрируются так, чтобы они находились с приваренной гайкой на одной вертикали.
Пружина отрезается с таким расчетом, чтобы она поднимала прижимную планку на 5-7 мм. Далее болт пропускается в отверстие прижимной планки, надевается на пружину и закручивается в гайку. Такая же процедура выполняется и с другой стороны.
Далее к шляпкам винтов привариваются по два отрезка арматуры. Они будут служить в качестве ручек для закручивания.
Окончательный этап изготовления — к подвижному тавру привариваются ручки для удобной работы.

Рассмотренный металлический листогиб за счет мощности позволит гнуть длинные заготовки и листы солидной толщины.

Область применения гибочного оборудования

Листогибы нашли своё применение в оконной промышленности. Основными функциями окон является обеспечение защиты от шума и поддержание нужной температуры в помещениях. Здесь листогибочные станки, как правило, применяются для изготовления отливов. Кроме отвода воды, эти конструкции должны также выполнять функцию декора.

Использование гибочного агрегата позволяет придать отливам требуемую форму. Ручной гибочный станок идеально подходит для таких целей.

В машиностроении, как правило, применяется листовой металл с толщиной от 2 мм и более. Для изготовления требуемых конструкций из этого материала используют гидравлические листогибочные прессы. Их особенностью являются внушительные размеры и масса более 100 кг, что в значительной мере ограничивает их мобильность

Гидравлические агрегаты обеспечивают точное копирование при серийном производстве изделий, что немаловажно в машиностроении

Электромеханические гибочные установки широко применяются в мелком и крупносерийном производствах для изготовления:

  • профиля;
  • корпусов микроволновых печей;
  • холодильников;
  • силовых шкафов, стеллажей и полок.

Конструкция листогиба и ее усовершенствование

Установку ручного листогибочного станка можно без труда улучшить. Для строительства листогибочного станка используется эта схема:

  1. Подушка, сделанная из дерева;
  2. Основная балка из швеллера 10−130 мм;
  3. Щечка, для производства которой применяется лист шириной 7−9 мм;
  4. Подвергаемый отделке лист мануфактуры;
  5. Прижимная балка, изготовленная из уголков 70−90 мм, связываемых при помощи сварки;
  6. Стержень для вращения траверсы (производится из железного прутка диаметром 11 мм);
  7. Сама распорка — это угол с габаритами 90−110 мм;
  8. Ручка приспособления, изготавливаемая из прута диаметром 12 мм.

У траверсы листогиба, которую согласно начальному чертежу планируется делать из уголка, условно изображен вариант выполнения из швеллера. Такое усовершенствование в несколько раз усилит выносливость траверсы, которая при применении уголка в определенный момент непременно прогнется в центре и не станет в этом месте формировать высококачественный сгиб листа.

Замена на швеллер разрешит делать не 250 сгибаний без рихтовки или замены предоставленного элемента (что при более или менее конструктивной работе весьма немного), а больше 1400.

Конструкцию этого листогибочного станка, смастеренного в хозяйственных условиях, можно еще дополнительно улучшить, что сделает его более действенным и универсальным.

Второй вариант позволяет более подробно разобраться в установке самодельного листогиба:

  1. Самодельная струбцина, изготовленная из пригодного уголка (50−70 мм) и винта с пяткой и воротком;
  2. Щечка;
  3. Балка, выступающая в роли опорной точки станка;
  4. Кронштейн прижимающей балки, сделанный из уголка 120 миллиметров;
  5. Сама прижимающая балка листогиба;
  6. Ось вращения траверсы;
  7. Сама траверса;
  8. Усиливание прижимной балки.

Ниже рассмотрена схема увеличения прижимной планки. Однако, если в качестве прижима первоначально будет довольно мощный уголок, а гнуть чрезвычайно толстые листы на своем листогибе не планируется, то вполне можно обойтись без усиления прижимающей планки описанным методом.

Чтобы продлить срок службы прижимающей балки и сделать его сравнимым со сроком службы траверсы, необходимо увеличить предоставленный элемент конструкции, который с самого начала по чертежу выполнен из уголка, базой из металлической полосы с габаритами 17×90 мм.

Переднему краю предоставленной основы необходимо придать угол 45 градусов, чтобы разровнять ее область с плоскостью самого прижимающего уголка, а конкретно рабочей кромке предоставленного элемента необходимо сделать фаску около 3 миллиметров. Эти меры разрешат металлу прижима действовать не на изгиб (что крайне неподходяще), а на сжатие, тем самым во много раз увеличивая время службы без ремонта:

  1. Специальный 61-й уголок, прикрепленный к задней полке главного прижимного уголка, будет удерживать его от выгибания вверх.
  2. А также следует подумать о фрезеровке нижней плоскости прижимающей балки, которая и сформировывает сгиб.
  3. Неровность предоставленной плоскости, согласно общепризнанным правилам, не должна быть выше пятидесяти процентов толщины сгибаемой заготовки.
  4. В противном случае согнуть болванку ровно, без набухшей линии сгиба, не удастся.

Необходимо иметь в виду, что отдавать балку на фрезеровку нужно только тогда, когда на ней уже есть все сварочные швы, поскольку их исполнение приводит к изменению геометральных характеристик конструкции.

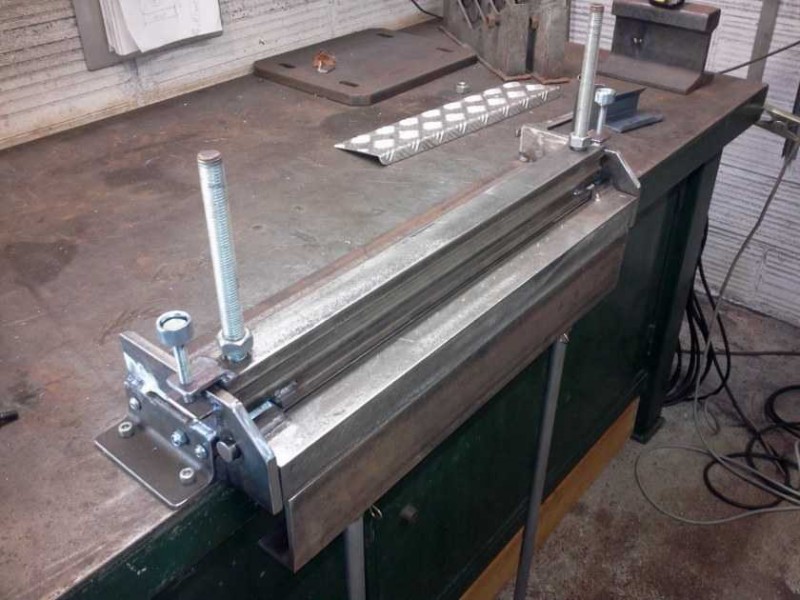

Ручной листогиб для толстых листов своими руками

Для изготовления деталей из тонколистового металла сгодиться и самый простой вариант из дерева и минимума металлических элементов. Тогда как для обработки толстых листов нужны будут мощные швеллеры и уголки. Элементы конструкции те же что и в предыдущем листогибе: основание, прижим, рычаг и обжимной паунсон.

Материалы

Материал для ручного листогиба:

  • Для основания подойдет швеллер №6,5 или №8;
  • Для прижима берем швеллер №5;
  • Для пуансона нужен уголок №5 с максимально толстыми стенками;
  • Для ручки-рычага подойдет арматура диаметром в 15 мм;
  • Прут в 10 мм, листовой металл для «щечек».

Хотя конструкция по своему принципу не отличается от первого варианта, тут не обойтись без сварочного аппарата.

Последовательность работ

Приступаем к выполнению работ:

  1. Пуансон нужно сделать примерно на 5 мм короче, нежели основа;
  2. Отверстия для болтов в прижиме высверливаются четко по оси, на расстоянии 30 см от краев;
  3. Из арматуры выгибается ручка-рычаг в виде скобы. Ручку нужно приварить к уголкам с двух концов;
  4. На концах заготовок для пуансона и основания нужно выполнить фаску параметрами 7*45° . Фаску делается по ребру для того, чтобы можно было приварить оси из прута в 10 мм к пуансону;
  5. Привариваем прут к пуансону таким образом, чтобы его ось совпала с ребром уголка;
  6. Завершительный этап – это приваривание «щечек» из листовой стали. Но для начала нужно вычислить их точное расположение. Для этого производиться проверочная сборка – пуансон и основание зажимают в тиски так, чтобы рабочая часть пуансона (из уголка) и стенка основания (из швеллера) находились в одной плоскости, но с зазором в 1 мм при помощи, например, картонного листа;
  7. Щечки накидываются на оси пуансона и точечно прихватываются сварочным аппаратом. Теперь проводим тестовую гибку какого-нибудь тонкого листа металла. В это время производится регулировка положения щечек относительно основания – теперь их можно приварить капитально;
  8. В основании просверлите отверстия около 8,5 мм при помощи заготовки с отверстиями как направляющей и нанесите резьбу М10. В эти отверстия будут завинчены зажимные болты, на которые надеваются гайки и сразу же привариваются к основанию;
  9. Теперь болты вывинчиваются и вставляются в более широкие (10,5мм) отверстия прижима. На них снизу надеваются и привариваются гайки-ограничители. Чтобы их было удобнее использовать, выполните на головках болтов «барашки» или воротки.

Окончательная обработка деталей


неровность этого элемента всего 0,2 мм

Для домашнего пользования это еще сгодится, но если вы решили профессионально выполнять какие-либо работы, то это недопустимо. Выход один – отдать прижим на фрезеровку, но делать это нужно после окончательной сборки. Когда все нюансы, которые могли проявиться, уже проявились, тогда фрезеровка действительно поможет все выровнять все до приличного результата.

Как видите, в условиях гаража можно выполнить замечательные ручные листогибочные станки. Выбирайте вариант, который вам нужен, и сделайте своими руками простой станок для тонкого металла либо более серьезный станок из швеллеров и уголков для работы с толстыми листами. Чертежи с пошаговым описанием и мастер-класс на видео вам помогут. Советуем вам нагревать листы в местах изгиба, чтобы работы происходила еще более быстро и легко.

С чего начинается сборка?

Для сборки листогибочного станка потребуются чертежи, фото, а также видео, демонстрирующие последовательность сборки своими руками

Помимо этого, перед работой важно продумать некоторые моменты, а именно доступность комплектующих, усилие, которое нужно будет прикладывать для работы, себестоимость устройства, масса и размеры, которые, в свою очередь, скажутся на мобильности. В результате получаем приблизительно следующих набор исходных данных:

  • Число рабочих циклов, в пределах которого листогиб будет работать без ремонта и переналадки – 1200;
  • Максимально допустимая ширина металлического профиля – 1 метр;
  • Максимальный угол сгиба листовой стали без осуществления ручной доводки – 120 градусов;
  • Конструкция станка не должна предусматривать сварных соединений, которые слабо переносят знакопеременные нагрузки;
  • Толщина профиля не более 1 мм для меди, 0,7 мм для алюминия и 0,6 мм для оцинковки;
  • Стоит минимизировать число комплектующих, которые нужно будет заказать на стороне, больше ориентируясь на помощь фрезеровщиков и токарей;
  • Не рекомендуется применять для сборки детали из специальных сталей (нержавейки).

Разновидности листогибочных станков

В наши дни на рынке можно найти следующие варианты данного станка:

  • Обыкновенные, основанные на применении усилий со стороны человека, давления. Благодаря такому инструменту вы сможете изогнуть необходимый материал в любом направлении и под любым углом. Такой гибочный станок нетрудно сконструировать своими руками.
  • Станок, использующий гидравлическую силу. Человеческие ресурсы данный вариант не требует. Данный станок используется для автоматизации производства на различных фабриках и заводах, потому как способен производить сгибание точно, быстро и эффективно.
  • Существуют также станки, которые позволяют сгибать лист металла по дуге. С помощью них изготавливают трубы или что-либо другое, полое внутри.

Все вышеперечисленные варианты — основные в наши дни, востребованные в производстве как на фабриках, так и дома.

Однако, только первую разновидность рядовой гражданин имеет возможность сконструировать, потому как две другие сложны и требуют особых ресурсов. Пришло время поговорить о том, как сделать листогибочный станок своими руками.

Виды и их конструкция

Основное разграничение всего станочного оборудования идет по типу привода:

  • Ручной. Он приводится в движение обычной силой человека. Это примитивные, но, достаточно, эффективные аппараты с минимальной точностью и отсутствием затрат.
  • Механический. Он подразумевает наличие рычага с последующим преобразованием усилия нажатия.
  • Электромеханический – имеет в качестве приводящей силы электрический двигатель. Особенно актуально применение при наличии пресса на заводе, так происходит штамповка массового производства деталей.

Простые ручные

Самые тонкие листы можно ровно сгибать под любым углом при наличии металлических (деревянных) ограничителей (прижимов) и траверсы. Это значит, что крышка, которая закрывает верхний участок, производя изгиб, прикладывается исключительно силой рук без дополнительного усилителя. Посмотрим конструкцию самодельного листогиба на схеме:

Мощный станок из тавров

Это аппарат с прижимной балкой, которая может зажимать и даже отрезать сталь. Обычно на оборудовании стоит угломер – это диск, который позволяет выставить любой угол прижима. На столе подачи закрепляется стальной лист, а затем он при необходимости продвигается далее. Нажатие рукоятки приводит в движение тавр прижима, в то время как, гибочная балка остается на месте. Посмотрим на такой листогиб:

Вальцы для стали

Есть устройство с тремя валами, когда заготовка проходит между ними и гнется. Если их регулировать (снимать и устанавливать с другими диаметрами, располагать на большем или меньшем расстоянии), то можно добиться различного радиуса изгиба. Получается не острый угол, а плавная волна. Так он выглядит:

Устройство, порядок изготовления, ресурсы

В отличие от более сложных видов и конструкций станка, для первой разновидности потребуются широко распространенные инструменты, которые наверняка найдутся в вашей мастерской или гараже.

Станок для гибки листового металла при изготовлении его своими руками не требуется слишком часто, и, возможно, пригодится только лишь в определенный момент в вашей жизни и никогда больше, поэтому разумно будет изготавливать его из каких-нибудь обрезков или остатков производства, которые, хотя и не жалко, но они прослужат достаточно долго.

Однако, логично что, если вы будете использовать устройство намного чаще, простые обрезки не подойдут и придется обратиться в магазин за более качественными материалами. Там же, конечно, без труда можно купить и сам листогибочный станок с чертежами, который не придется делать своими руками.

Предварительный монтаж

щечки пуансона

Перед тем, как проварить конструкцию окончательно, необходимо выставить все детали в правильном направлении и проверить работоспособность конструкции. Поэтому сначала выполняются легкие временные крепежи. Станину вместе с пуансоном фиксируют в тисках. Подвижная часть и станина должны составлять общую горизонталь. Щечки устанавливают на оси и точечно крепят на станину. Удобно вместо сварки использовать струбцины. Как только временные крепежи готовы, струбцины снимают и проверяют подвижность. Если амплитуда пуансона достаточна, струбцины затягивают и окончательно проваривают.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
