Подключение электромагнитных пускателей к сетям 220

Как правильно подобрать электромагнитный пускатель

Учитывая несколько широкий ассортимент изделий подобного рода, который присутствует на коммерческом рынке, правила подбора становятся более чем актуальными для конечного пользователя.

Технические параметры прибора

Точный и правильный выбор магнитного пускателя на 380 вольт, к примеру, для электродвигателя, обеспечит бесперебойную работу мотора, и главное, – безопасность электрической системы.

Подбирается конкретный прибор, конечно же, исходя из технико-эксплуатационных параметров предполагаемой к подключению нагрузки. Существенное влияние на правильный выбор оказывает и принадлежность изделия к тому или иному бренду.

Следует отметить – на рынке присутствует достаточно высокий процент продукции низкого качества. Поэтому бренд, в этом случае, является важным критерием подбора.

Маркировка и тип крепления изделий

Каждый прибор, во всяком случае, фирменный, имеет соответствующую маркировку непосредственно на корпусе. Опираясь на технические сведения, содержащиеся в маркировке, достаточно просто выбрать коммутационное устройство в точном соответствии с требуемыми параметрами.

Так, коммутационные устройства той же имеют примерно следующую систему маркировки:

А-26-30-10

Расшифровывается строка кодировки следующим образом:

• «А» – буквенное обозначение указывает на тип прибора;
• «26» – второй цифровой маркер определяет номинальный ток в амперах;
• «30» – третье обозначение указывает число силовых контактов;
• «10» – последнее число характеризует число вспомогательных контактов.

При этом для двух последних позиций списка характерным является разделение цифр. То есть, если указывается цифра «30», это означает наличие трех (3) нормально открытых контактов и отсутствие (0) нормально закрытых контактов.

Аналогичная расшифровка и для цифрового кода (10), указывающего на дополнительные контактные группы.

Подбирая исполнение магнитного пускателя на 380В под соответствующие цели, следует обратить внимание на технику крепления прибора. Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке

Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами

Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке. Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами.

Критерии выбора

Во время выбора пускателя следует руководствоваться его базовыми техническими характеристиками, а также некоторыми конструктивными особенностями, которые и рассмотрим ниже.

Напряжение (номинальное) в коммутируемой цепи

Подавляющее большинство магнитных пусковых устройств используется для запуска асинхронных электродвигателей, имеющих коротко замкнутый ротор и рассчитанных на внутризаводское напряжение 220 В/380 В. В случае, если используются электромоторы под вольтаж 380 В/660 В (что бывает значительно реже), то и пускатель надо выбирать соответствующий им по напряжению.

Номинальная величина тока основных контактов

Соотношение величин тока коммутационного устройства и тока подключаемой нагрузки – один из важнейших параметров при выборе пускателя. Для ПУ, производство которых ведется в соответствии с ГОСТами, применяется условное деление на классы.

Для того, чтобы произвести выбор устройства по этому параметру, можно воспользоваться следующей таблицей:

Характеристики ПМЛ

Износостойкость коммутационная

Ее величина равна гарантированному количеству срабатываний, заявленному фирмой-изготовителем. Все пусковые устройства в данном случае делятся на 3 класса износостойкости: А, Б, В. Первый из них – самый высокий. Он гарантирует, что пускатель выдержит не менее 1,5 млн циклов. Классу Б соответствует величина от 630.000 до 1,5 млн циклов. Класс В – самый низкий. Приборы, отнесенные к нему, выдерживают от 100.000 до 500.000 рабочих циклов.

Износостойкость механическая

Это не менее важная характеристика, которая показывает количество возможно допустимых включений/выключений аппарата без выхода из строя (при этом, все манипуляции в данном случае выполняются без нагрузки, а чисто механически). Величина этого параметра, в отличие от срабатывания под напряжением, значительно больше. В зависимости от типа ПУ она может составлять от 3 млн циклов до 20 млн циклов.

Количество полюсов

Для питания трехфазных электромоторов в большинстве случаев используются трехполюсные магнитные пускатели. Но, иногда возникают ситуации (например, когда источником нагрузки являются электронагревательные системы либо сети освещения), когда лучшим вариантом будет выбор многополюсного пускателя (среди таких устройств зарубежного производства встречаются аппараты с восемью и более полюсами).

Количество полюсов

Напряжение катушки (номинальное)

Большая часть пускателей, используемых при управлении электрооборудованием, имеют установленные в них катушки, рассчитанные на тоже напряжение, что и питающая сеть. При этом, иногда может возникнуть потребность в пускателе, имеющим катушку с напряжением, отличным от сетевого (к примеру, при обустройстве автоматических цепей). Производимые в настоящее время ПУ позволяют выбрать катушку под любое стандартное напряжение (9, 12,24,36…380 вольт, а некоторые и под более высокое).

Количество вспомогательных контактов и их параметры

Кроме главных контактов, служащих для коммутации основных электрических цепей, большинство магнитных пускателей также имеет и дополнительные (вспомогательные), срабатывание которых происходит одновременно со срабатыванием главных. Основное их предназначение – подключение сигнальных устройств, цепей блокировки, управления и других. Все эти дополнительные контакты делятся на два типа – нормально замкнутые и нормально разомкнутые. Первые замкнуты при выключенной главной катушке, и наоборот, а вторые синхронны с ней.

Возможность реверса

Для управления реверсивными электромоторами следует выбирать реверсивные ПУ, внутри которых находятся два отдельных пускателя, подсоединенных друг к другу.

Защита

В базовом исполнении магнитные пускатели, как правило, не имеют систем защиты электрооборудования. При необходимости этот блок можно приобрести дополнительно

Кроме этого, как и для всего электрооборудования, при выборе ПУ следует обратить внимание на величину его климатического параметра (IP) – чем хуже условия среды, в которых он будет работать, тем величина этого параметра должна быть выше

Пускатель в корпусе

Особенности эксплуатации

Надежная работа коммутирующих устройств во многом зависит от соблюдения правил эксплуатации. Поэтому, используя контакторы и магнитные пускатели, следует их внимательно изучить и соблюдать во время работы.

Наиболее важными требованиями являются следующие:

• Перед тем как устанавливать контактор, необходимо очистить рабочие поверхности от смазки. Проверить правильность регулировок, состояние электрических соединений.
• В процессе работы необходимо проводить регулярные проверки технического состояния контактных групп. Эта процедура должна выполняться через каждые 50 тысяч срабатываний или одного аварийного отключения тока.
• При зачистке поверхностей контактов обязательно должна сохраняться их первоначальная форма.
• Разрывные контакты располагаются правильно относительно друг друга. Проверка расположения осуществляется с помощью копировальной бумаги.
• При наличии у контакторов нескольких полюсов, проверяется состояние контактов при их одновременном замыкании.
• Обязательно проверяется механическая блокировка, которая должна всегда быть в исправном состоянии.
• Во время работы следует постоянно следить за размерами зазора между контактами. Они подлежат обязательной замене при уменьшении начальной толщины на 50%, а при наличии накладок – на 80%.

Разновидности МП

Светодиодная лента 220в: подключение к сети

Существует большая разновидность пускателей. Данный раздел расскажет о магнитных пускателях шахтных и рудничных.

Шахтные – применяются для запуска механизмов с реверсом, соблюдая безопасную дистанцию. Также основными задачами такого приспособления являются:

1. нейтрализация короткого замыкания;
2. перегрузка механизма трехфазного двигателя;
3. заклинивание мотора.

Шахтные контакторы зачастую используют сети трехфазного переменного тока с промышленной частотой (50 Hz) и величиной напряжения 380 – 650 V. Нейтраль электрических преобразователей создают изолированной для безопасной работы в условиях угольных шахт, а также во избежание воздействия фрагментов угольной пыли и опасных газов.

Основные возможности:

1. реверсивный магнитный пускатель осуществляет запуск электродвигателя;
2. задействование ПМ вакуумного;
3. достаточно большой диапазон используемых мощностей.

Сам пускатель представляет совокупность электроаппаратов, сконструированных и подключаемых во взрывонепроницаемом корпусе. Защитная оболочка имеет несколько блоков, которыми разделены между собой коррозионностойкими перегородками.

Верхняя половина корпуса оборудована смотровым окном со светодиодной приборной панелью. При работе в шахтах облегчить процесс позволяет подключение фотореле, оно в свою очередь оптимизирует работу магнитных устройств в условиях слабой освещенности.

Рудничные пускательные механизмы необходимы в работе с трехфазной сетью переменного тока, с напряжением около 800 – 1000 В. Трансформаторная нейтраль аналогично шахтному пускателю, изолирована от воздействия различного рода опасных газов и пыли. Рудничные аппараты имеют набор механизмов, установленных в оболочке, которая защищена от воздействия влаги и содержит основные элементы:

1. вводные кабельные приспособления;
2. крышка с моментальным ее открытием;
3. взрывозащищенную оболочку;
4. разъединитель блокировочный.

Корпус, со стороны разъединителя закрывается крышкой с окном, позволяющее наблюдать за разъединительным механизмом. Со стороны крышки, имеется элемент, который блокирует открытие крышки в случае включения разъединителя.

Отличительной чертой устройств данного типа можно назвать изготовление электросистемы в виде 3 блоков:

1. защиты;
2. управления;
3. контакторный.

Степень защиты

По этому параметру однофазные и трехфазные модели разделяют на три основные группы по международной классификации стандарта IP

• Открытое исполнение (IP00) не обеспечивает защиту от внешних воздействий. Допустима установка в специальных шкафах или помещениях с контролируемым температурным режимом и ограниченным уровнем влажности.
• Оборудование категории IP40 подразумевает наличие корпуса с отверстиями. Разрешена эксплуатация в неотапливаемых комнатах, но надо обеспечить защиту от влаги.
• При маркировке IP54 изделие можно устанавливать на открытом воздухе. С помощью навеса предотвращают прямое попадание солнечных лучей и атмосферных осадков.

Конструкция магнитного пускателя

На картинке ниже изображены компоненты типичного пускателя. Стационарная нижняя часть при подключении катушки к сети питания образует электромагнитное поле, которое притягивает подвижный элемент. Присоединенные к якорю контакты замыкают рабочую цепь. Если обмотку обесточить, пружина вернет систему в исходное состояние.

Основные функциональные элементы пускателя

Сердечник электромагнита собирают из пластин в форме буквы «Ш». Большим количеством составных элементов блокируют паразитные токи (скин-эффект). Количество витков подбирают с учетом напряжения сети питания.

Секторы с обозначениями

Пояснительные надписи на корпусе разделены на три группы:

1. общие сведения и область применения (АС1-4);
2. информация о допустимых токах в цепях нагрузки (пересчет в кВт или обратный выполняют с учетом сетевого напряжения);
3. графическое обозначение контактных групп (прерывистая линия обозначает синхронное переключение).

Каждую область можно изучить подробно. Для ознакомления с классификацией по категориям назначения руководствуются нормативами ГОСТ Р 50030.4.1.-2002. Обозначение АС1 свидетельствует о возможности подключения пускателя к нагревательным элементам, лампам накаливания и другим нагрузкам со слабо выраженными реактивными характеристиками. Если нужно обеспечить пуск мощного двигателя, выбирают модель категории AC3.

Контактная приставка

Эту часть монтируют на пускатель электромагнитный 220в для расширения базовых функций:

• активации реверсивного режима двигателя;
• управления дополнительной нагрузкой;
• включения световой индикации.

К сведению. Типовой механизм приставки содержит две пары контактов. Жесткая фиксация блока в определенном месте обеспечена специальной формой выступов стыковочной площадки. При выборе подходящей модели следует учитывать соответствие пускателю, а также нормально замкнутое/разомкнутое состояние контактной группы.

Контактные группы пускателей

По действующим стандартам входные и выходные клеммы маркируют латинскими буквами L и T, соответственно. В действительности соблюдение очередности не имеет значения. Подключать парные контакты к источнику питания и нагрузке можно в любых комбинациях. В этом –главное отличие от реле, где создается постоянное соединение с одной из цепей источника питания.

Важно! Рекомендуется соблюдать стандартные нормативы, чтобы не усложнять поиск неисправностей в схеме и выполнение монтажных работ. Отдельная контактная группа (13H0, 14H0) предназначена для функционирования схемы самостоятельного «подхвата». В этом режиме кнопочный пуск активизируется однократным нажатием без удержания

В этом режиме кнопочный пуск активизируется однократным нажатием без удержания

Отдельная контактная группа (13H0, 14H0) предназначена для функционирования схемы самостоятельного «подхвата». В этом режиме кнопочный пуск активизируется однократным нажатием без удержания.

Кнопка остановки

Схема управления любым пускателем организована с применением двух кнопок без фиксации включенного положения. «Стоп» обозначают красным цветом для повышения безопасности. В аварийной ситуации эта яркая идентификация ускоряет отсоединение источника питания.

Схема подключения пускателя

В исходном положении кнопки «Стоп» цепь замкнута. При нажатии – катушка индукции отсоединяется от источника тока. Электромагнитное поле исчезает. Пружина возвращает якорь в исходное состояние с одновременным размыканием основной контактной группы. Вторичное замыкание цепи на этом участке не имеет значения, так как общий разрыв обеспечен кнопкой «Пуск».

К сведению. Следует подчеркнуть компактность современных пускателей. Такие изделия приспособлены для монтажа на типовой din рейке.

Кнопка запуска

Этот элемент управления создают в черном (зеленом) цветовом исполнении. В исходном состоянии контакты разомкнуты. Нажатием активизируют формирование магнитного поля и передвижение основной контактной группы. «Самоподхват» обеспечивает функциональность рабочей цепи питания после возврата кнопки пусковой в начальное положение.

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

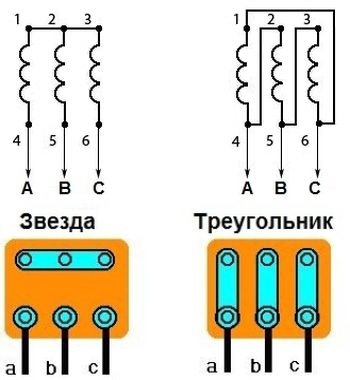

Существует две схемы подключения:

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет. Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

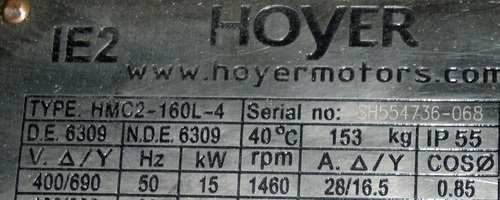

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата. Поэтому между ними устанавливается блокировка

По сути, все будет происходить так – при включении одного, размыкаются контакты у другого

Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса

И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
