О приспособлениях: магнитный уголок

На какие виды подразделяются угольники для фиксации?

Деление на виды может происходить по различным основаниям. По источнику возникновения их можно разделить на заводские уголки и самодельные. Разумеется, для профессионального использования лучше приобретать уголки известных производителей. Для разовых применений в хозяйстве лучше использовать самодельный магнитный держатель, что гораздо дешевле.

Сделать магнитный угольник для сварки можно из стали, предварительно нарисовав чертежи. Пластины могут быть вылиты вручную или вырезаны с помощью лазерной резки. Между пластинами должна находится проставка, предотвращающая налипание металлических опилок и придающая изделию больше жесткости. Ее можно изготовить, например, из фанеры. Для сбора всех элементов воедино используются алюминиевые заклепки и клей. В итоге мы получаем магнит для сварки своими руками. Если все сделать правильно, он будет аналогичный заводским аналогам.

Также магниты подразделяются на виды в зависимости от конфигурации и принципу действия:

1. Обычная конструкция держателя позволяет настроить фиксированную величину угла.
2. Магнитная струбцина характеризуется возможностью настроить любую величину угла, что позволяет использовать ее при работе любой сложности.
3. Фиксатор может иметь постоянный и отключаемый магнит для сварки. Последний вид после окончания сварки автоматически отключается. То есть, для его снятия не нужно прилагать никаких усилий.
4. Большинство современных фиксаторов имеют несколько величин угла, что делает их применимыми для более широкой области сварочных работ.
5. Уголки бывают различной мощности. Для фиксации громоздких, больших и тяжелых деталей нужно использовать более мощные магниты, а легкие элементы свариваются с применением магнитов небольшой мощности.

Таким образом, важность применения магнитных уголков для фиксации изделий очень высока. Они упрощают работу и позволяют выполнять ее более оперативно, без помощи напарника

Существует множество фирм-изготовителей магнитов в различном ценовом диапазоне. Важно, что несложная конструкция позволяет изготовить магнитный угольник своими руками, тем самым это минимизирует материальные и трудовые затраты в процессе проведения работы. Все вышеперечисленные факты говорят только о положительных качествах этого вспомогательного материала.

Небольшие металлические предметы сложно удержать в одном положении в процессе сваривания. Фиксацию выполняют подручными средствами так, чтобы изделия не смещались. В качестве вспомогательного инструмента подойдет магнитный уголок.

Его также называют угольником для сварки. Он пригодится и домашнему мастеру, и профессиональному сварщику. Данный механизм улучшает качество сварного шва и детали в целом. Рассмотрим, как изготовить магнитный уголок для сварки своими руками.

Как сделать магнитный угольник

Цены на магнитные приспособления для сварки могут колебаться от 20 долларов за простые устройства, универсальные обойдутся дороже. А самые дорогие — это отключаемые. Но их можно сделать самостоятельно.

Постоянный магнитный угольник можно изготовить таким образом:

• Из подходящего листа стали нужно вырезать пластины, например, треугольной формы. Главное при этом правильно замерить и разметить углы треугольника. Все торцы нужно тщательно зачистить напильником.
• Магнит можно использовать из любых непригодных аудиоколонок.

Соответственно, пластины из металла вырезаются по размеру имеющегося магнита.

• После всю конструкцию собирают в одно целое. Магнит располагается между пластинами. Для сборки сверлят три отверстия, под прижимные болты.
• Чтобы магнит внутри устройства не загрязнялся стружкой и обрезками, можно сделать торцевые заглушки. Или же просто периодически очищать поверхность, разобрав приспособление.

Форма самодельного держателя может быть разнообразной, главное — это точно выдержать все углы. Такой способ обеспечивает надежное крепление свариваемых деталей.

Магнитные держатели будут надежно фиксировать детали, а их установка и демонтаж просты, при этом занимают минимум рабочего времени.

Очень универсальны в применении отключаемые магниты, их механизм позволяет контролировать и регулировать смещения деталей.

Если у Вас есть опыт использования магнитных держателей и других приспособлений, поделитесь им в блоке комментариев к этой статье. Насколько эффективными будут сварочные магниты в домашней мастерской, и какие устройства лучше приобрести. Также важен ваш опыт в изготовлении таких креплений своими руками, как сделать и насколько трудны в изготовлении универсальные и отключаемые магнитные приспособления.

Комфорт и удобство в любой работе еще никому не мешали. Это касается и сварки. Среди сварочных инструментов есть основные, а есть вспомогательные. К ним относится самая мелкая по размерам вспомогательная деталь – чудесный магнитный уголок, если правильнее – магнитный угольник для сварки.

Такие уголки чрезвычайно полезны как для кустарных мастеров, так и для профессионалов, работающих на поток. Мелкие по размерам, но не по функциям, эти специальные сварочные треугольники позволяют повысить качество изделий в целом и сварочных швов в частности.

Как сделать угольник для сварки?

Вот каким образом они это делают:

В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях

Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества.
Используя магнитный уголок , вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Вот вам экономия трудозатрат. И еще вы ни от кого не зависите.
Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки.
Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени.
Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки.
С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных.
Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Почему самое правильное название – угольники, а не треугольники? Потому что такие фиксаторы выпускаются в конфигурациях с несколькими углами, их форма напоминает больше неправильный многоугольник. Чаще всего используются углы в 45°, 60°, 90°, 135°.

Сварка профилей под углом 90 °

Когда появляются вопросы, подобные тому, как сварить рамку из уголка, необходимо уметь правильно соединять детали под углом 90 °. Существует три варианта исполнения.

Первый способ заключается в том, что наружная часть одной из полок одного уголка накладывается на внутреннюю часть полки второго. Этот способ наиболее прост, но при его выполнении один уголок оказывается выше другого на толщину полки.

Второй способ состоит в предварительной обрезке полки одного из уголков на величину высоты полки. После этого второй уголок можно приложить к вырезу заподлицо и сварить с первым.

https://youtube.com/watch?v=IwokAixg5o8

Третий способ сварки также позволяет сварить заготовки на одном уровне. Для этого каждая из заготовок предварительно обрезается под углом 45 °C, после чего они соединяются углами, образуя в итоге прямой угол.

Чтобы сварить рамку, необходимо взять четыре заготовки из углового проката, подготовленные для сварки под прямым углом по одному из приведенных способов. Для предварительного закрепления лучше использовать с струбцины.

Совместив все заготовки, необходимо проконтролировать геометрические размеры будущего изделия. Затем, сделав прихватки по четырём углам, вновь сделать замеры диагоналей рамки, при необходимости подкорректировав их легкими ударами молотка вдоль большей диагонали. После этого можно осуществлять сварку стыков.

Приварка к трубам и плоскостям

Наиболее удобно сваривать уголок с профильной трубой, так как её плоские поверхности плотно прилегают к полкам уголка и при сварке образуют надежное соединение.

Например, если надо сварить верстак, стол для мастерской или подставки, то основой будущей столешницы может служить рамка из уголка, а ножками – отрезки труб.

В этом случае рамку можно ориентировать плоскостью вверх, а стальные трубы – ножки приварить к её внутренним углам. При выполнении этой работы также полезно применять струбцины нужной формы и трубы круглого сечения.

Соединение уголка с плоской поверхностью не вызывает затруднений. Если требуется приварить уголок с прилеганием полки к плоскости, швы вдоль полки надежно крепят уголок.

Если угловую заготовку нужно приварить торцом, сварка выполняется как при классическом тавровом соединении, которое подробно описывает ГОСТ.

Стыковое соединение

Можно сварить куски углового профиля встык. Такой вид сварки часто требуется для того, чтобы удлинить имеющийся отрезок стали. Технология выполнения такого соединения проста и в основном не отличается от стыкового соединения листовых заготовок. Но некоторые особенности всё же имеются.

Вначале следует произвести ровную обрезку соединяемых участков. Этой процедуре должна предшествовать тщательная разметка материала. Вообще, это должно быть правилом при работе с металлом, если есть цель качественно выполнить работу. Острые края срезов нужно обработать напильником, удалив с них заусенцы и обрезки металла.

Для того чтобы сварить металлические детали ровно, лучше всего предварительно совместить их, зажать в специальной струбцине. Тщательно проверив и при необходимости скорректировав положение заготовок с помощью уровня, можно сделать первые прихватки.

Не следует начинать сварку с наложения чистового шва по одной из полок углового проката. При интенсивном нагревании в процессе сварки, металл деформируется, в результате чего стык по второй полке угловой заготовки может разойтись. Правильней сначала сварить металл прихватками по краям полок и в середине уголка, а уже после этого окончательно приварить заготовки друг к другу.

Производители

CIMCO – немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.

ESAB – шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции

Foxweld – торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.

БАРС – российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.

Размеры

Магнитные приспособления отличаются небольшими габаритами, которые и делают их такими востребованными. Параметры длины, ширины и высоты оснастки с магнитами могут варьироваться, но независимо от модели и производителя все они компактны и удобны в работе. Средний вес изделия составляет порядка 1 кг.

Самым важным показателем является сила притяжения (удержания или прижима) магнитных уголков. Производители и поставщики могут указывать этот параметр в фунтах (LBS или lbs) и в килограммах (кгс). Максимальная величина этого показателя равняется 34 кгс или 75 lbs. Также можно встретить следующие величины: 11; 13; 22; 23; 24 кгс и другие.

Важно! Чем выше данный параметр, тем более тяжелые детали магнит может “держать” и тем лучше осуществляется фиксация. Не стоит для принятия решения о покупке принимать в расчет размеры в сантиметрах, лучше смотреть на силу притяжения.. В зависимости от поставленных задач следует выбирать необходимую модель

В зависимости от поставленных задач следует выбирать необходимую модель.

Приступаем к изготовлению магнитного уголка

Для начала необходимо разметить оцинкованный лист. Для этого, при помощи монтажного угольника, на металле размечаем ровный квадрат. Здесь необходима точность, все его углы должны быть идеально прямыми. После разметки квадрат необходимо разделить на две части по диагонали.

ФОТО: YouTube.comПри помощи монтажного угольника на оцинкованный лист наносим разметку

Когда разметка сделана, в работу включаем болгарку. При помощи УШМ нужно аккуратно вырезать квадрат и разделить его по отмеченной линии. В этой работе главное – точность. С трясущимися руками за подобное браться даже не стоит.

ФОТО: YouTube.comЭлементы будущего магнитного уголка вырезаем строго по размеченным линиям

Получившиеся уголки слегка обрабатываем: с них нужно снять фаску, чтобы избежать травм при дальнейшей работе. Также необходимо срезать углы, которые будут мешать впоследствии, если останутся.

ФОТО: YouTube.comЗаготовки сделаны, теперь можно приступить к сборке магнитных уголков

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки

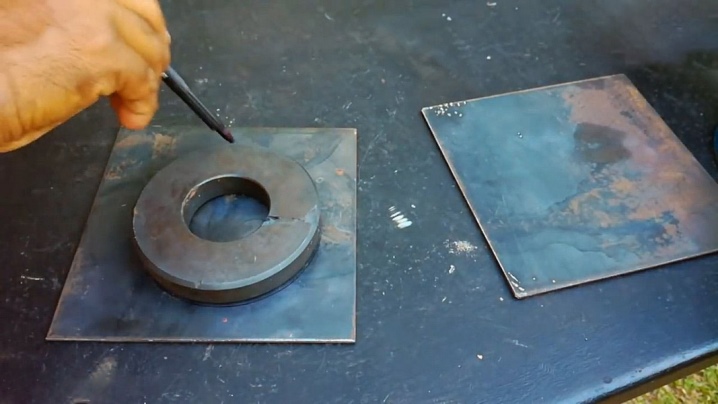

7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Виды соединения

Сварка стальных изделий с применением уголка сводится к нескольким основным видам соединений:

• стыковая сварка заготовок из углового проката;
• сварка угловых заготовок под углом 90 °;
• сварка угловой стали с другими изделиями.

Создавая конструкцию, хороший сварщик решает как минимум, две задачи. Первая заключается в том, чтобы сварить прочное изделие, успешно выдерживающее определенные нагрузки. Вторая задача в том, чтобы выполненная работа смотрелась эстетично. Ведь работа настоящего мастера всегда радует глаз.

Рассмотрим типовые примеры, показывающие, как сваривать железные уголки между собой, а также с другими поверхностями.

Как вести сваривание

На производство угловой сварки влияет расположение плоскости. Охарактеризуем основные приемы ведения процесса.

Нижний. Здесь рациональней использовать прием, известный как «лодочка». Она придаст нужное качество шву, заметим, что с ним справляются даже дебютанты на ниве сварки.

Конфигурации придается V-образная форма. Она становится похожей на лодку. Потому способ так и нарекли.

«Лодочка » почти исключает появление изъянов в виде непроваров или подрезов кромок. Надо сильно постараться, чтобы они вдруг образовались. На практике сварка углового шва порой проходит в условиях, не столь комфортных, как описано выше.

Тут качество может оказаться уже под угрозой. Даже в горизонтальной плоскости верх самого угла рискует остаться плохо проваренным. Вертикальная плоскость уязвима в отношении подрезов.

Этому поспособствует расплавленное железо, которое, не исключено, будет пытаться «сбежать» вниз. Предотвратит нежелательные последствия нехитрая уловка в управлении, на которую электрод чутко реагирует.

Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник – держатель

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

Алгоритм изготовления:

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми. 2

Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать. 3

Магнит фиксируется между заготовок, производится сборка

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек

Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.

Видео

Держатели горелки

Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.

Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.

1. Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
2. На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
3. Хвостик болта, выходящий за пределы гайки, следует обрезать.
4. Приспособление готово к применению.

Держатели массы

Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной статье. Видео поможет наглядно изучить процесс.

Сварочное зеркало

Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика

Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.

С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.

Делаем магнитный уголок самостоятельно

В первую очередь стоит определиться с тем, как можно сделать своими руками простой магнитный угольник. Речь в данном случае идет о максимально простом приспособлении, чертежи которого можно найти на многих сайтах в свободном доступе. С одной стороны такие держатели стоят недорого. В то же время существует возможность максимально минимизировать расходы за счет самодельных держателей.

Простейший вариант предусматривает наличие таких составляющих.

• Лист металла, толщина которого составляет не превышает 3 миллиметров. Выбирать в данном случае следует сплавы и другие материалы, не притягиваемые магнитами.
• Круглые магниты, являющийся составной частью динамиков.
• Втулки (желательно пластиковые).
• Крепежные элементы в виде винтов и гаек.

Алгоритм действий в данном случае предусматривает следующие шаги.

1. Разметить лист металла с учетом требуемых углов будущего фиксатора. От точности разметки будут зависеть характеристики будущего приспособления.
2. Вырезать две одинаковые заготовки и тщательно обработать их края.
3. Подготовить втулки, в качестве которых можно использовать, к примеру, одинаковые кусочки полипропиленовой трубы. Торцы данных элементов должны быть ровными и качественно обработанными. Естественно, все втулки должны быть одного размера.
4. Зафиксировать магнит любым доступным и наиболее удобным способом.
5. Разметить точки крепления, сделать отверстия под винты и собрать конструкцию.

По аналогии с обычным угольником можно изготовить практически любой, включая регулируемый, магнитный держатель. Прежде всего потребуется четко определиться с формой и функциональностью изделия. По скачанному из интернета или созданному шаблону вырезаются заготовки из листового железа. На следующем этапе необходимо заняться расположением и надежным креплением магнитов.

Магниты в итоге должны разместиться между двумя внешними пластинами. В зависимости от мощности и конструктивных особенностей, толщина фиксатора составит от 10 до 50 мм. В соответствии с многочисленными отзывами удобнее всего использовать неодимовые магниты, имеющие отверстия, которые условно называют «под саморез». Однако можно использовать и любые другие элементы при условии их качественной обработки и надежной фиксации в корпусе сварочного держателя.

Как в ситуации с простейшим угольником, на завершающем этапе потребуется разметить и просверлить отверстия под крепеж во всех элементах фиксатора

Важно учитывать, что ключевым моментом всего процесса создания самодельных приспособлений является их геометрия

О том, как применять в работе магниты для сварки, смотрите в следующем видео.
