Магнитный угольник для сварки

Отключаемые и включаемые

* отключаемый магнитный угольник для сварки конструкций

* включает для сварщика (включаемый, магнит)

Использование включаемых и отключаемых магнитов позволяет уменьшить и упростить монтаж металлических конструкций. Они обладают преимуществами по сравнению с постоянными магнитами:

• Простота очистки выключенного магнита от мелкого металла;
• Возможность регулировки расположения свариваемых деталей при отключенном магните;
• Надежная фиксация элементов конструкции при включении магнита в определенном месте.

Преимущество такого приспособления в том, что его несложно снять после прихваток, всего одним движением. Магнитные уголки бывают шаблонными или универсальными. Стандартные изделия делают с фиксированными углами, а приспособления универсального назначения дают возможность сварить 2 части конструкции под любым необходимым углом.

Внимание! В конструкции иногда предусматривают V-образный паз. Он включает для сварщика возможность фиксировать даже очень маленькие металлические детали любой сложности. Преимущества работы с магнитным угольником

Преимущества работы с магнитным угольником

Для выполнения любительских работ подойдут недорогие стандартные изделия, а вот для профессиональной сварки необходимы сложные четырехгранные и трехкоординатные приспособления – изготовленные из жаропрочных магнитов. Качественный магнитный держатель предназначенный для сварки металлоконструкций прочный на разрыв, выдерживает большие нагрузки, и стоек к механическим воздействиям. Магнитный угольник, имеющий необходимую мощность, должен надежно удерживать свариваемые части конструкции – это сделает самостоятельную работу легче и безопасней.

Рекомендация! Чтобы было проще снимать магнитное приспособление желательно использовать отключаемые магнитные держатели.

Выбирать подходящий для работы магнитный держатель необходимо с учетом предполагаемых углов конструкции, массы используемого инструмента, мощности магнита.

На что обращать внимание при выборе

Для профессионального сварщика важно выбрать подходящие магниты для сварки металлических изделий.  Это позволит качественно выполнить работу без помощника. При выборе нужно помнить:. При выборе нужно помнить:

При выборе нужно помнить:

1. 1. Нельзя использовать сварочные магниты малой мощности при сварке тяжелых конструкций. Под большим весом, слабый держатель не сможет фиксировать массивные детали. Но слишком мощное приспособление, усложнит работу из-за своих габаритов и большой массы. Нужен неодимовый или обычный магнит, подходящий для выполнения определенной задачи;
   2. Чаще всего используют треугольные приспособления. Их можно устанавливать под углами в 45, 90 и 135 градусов;
   3. Удобнее использовать отключаемые устройства.

Сварочные работы проводят на расстоянии от магнитного приспособления. Если оно нагреется, то качества магнита исчезнут. Также ему вредят сильные удары. Больше ограничений при использовании магнитных приспособлений для сварки нет.

На какие виды подразделяются угольники для фиксации?

Деление на виды может происходить по различным основаниям. По источнику возникновения их можно разделить на заводские уголки и самодельные. Разумеется, для профессионального использования лучше приобретать уголки известных производителей. Для разовых применений в хозяйстве лучше использовать самодельный магнитный держатель, что гораздо дешевле.

Сделать магнитный угольник для сварки можно из стали, предварительно нарисовав чертежи. Пластины могут быть вылиты вручную или вырезаны с помощью лазерной резки. Между пластинами должна находится проставка, предотвращающая налипание металлических опилок и придающая изделию больше жесткости. Ее можно изготовить, например, из фанеры. Для сбора всех элементов воедино используются алюминиевые заклепки и клей. В итоге мы получаем магнит для сварки своими руками. Если все сделать правильно, он будет аналогичный заводским аналогам.

Также магниты подразделяются на виды в зависимости от конфигурации и принципу действия:

1. Обычная конструкция держателя позволяет настроить фиксированную величину угла.
2. Магнитная струбцина характеризуется возможностью настроить любую величину угла, что позволяет использовать ее при работе любой сложности.
3. Фиксатор может иметь постоянный и отключаемый магнит для сварки. Последний вид после окончания сварки автоматически отключается. То есть, для его снятия не нужно прилагать никаких усилий.
4. Большинство современных фиксаторов имеют несколько величин угла, что делает их применимыми для более широкой области сварочных работ.
5. Уголки бывают различной мощности. Для фиксации громоздких, больших и тяжелых деталей нужно использовать более мощные магниты, а легкие элементы свариваются с применением магнитов небольшой мощности.

Таким образом, важность применения магнитных уголков для фиксации изделий очень высока. Они упрощают работу и позволяют выполнять ее более оперативно, без помощи напарника

Существует множество фирм-изготовителей магнитов в различном ценовом диапазоне. Важно, что несложная конструкция позволяет изготовить магнитный угольник своими руками, тем самым это минимизирует материальные и трудовые затраты в процессе проведения работы. Все вышеперечисленные факты говорят только о положительных качествах этого вспомогательного материала.

Небольшие металлические предметы сложно удержать в одном положении в процессе сваривания. Фиксацию выполняют подручными средствами так, чтобы изделия не смещались. В качестве вспомогательного инструмента подойдет магнитный уголок.

Его также называют угольником для сварки. Он пригодится и домашнему мастеру, и профессиональному сварщику. Данный механизм улучшает качество сварного шва и детали в целом. Рассмотрим, как изготовить магнитный уголок для сварки своими руками.

Разновидности креплений и их предназначение

Чтобы сварочный шов получился прочным и надежным, свариваемые заготовки необходимо зафиксировать. Для этого существует множество различных видов оснастки, универсальной и специализированной. В их число входят:

• отключаемые магниты для сварки;
• винтовые струбцины;
• винтовые распорки;
• магнитные уголки.

Отключаемые магниты

В этом типе оснастки есть возможность управлять интенсивностью магнитного поля, включая и выключая его. Этот эффект достигается за счет поворота внутри корпуса одного магнита относительно другого так, что их магнитные поля либо взаимно усиливаются, либо нейтрализуют друг друга, и поле за пределы корпуса не проходит. Отключаемые магниты ставятся и снимаются с заготовок одним движением пальца. Особенно удобны такие устройства при необходимости откорректировать положение заготовок. Еще одно достоинство — после отключения такого держателя все опилки, обрезки, стружка и другие мелкие металлические отходы осыпаются с него, облегчая уборку

Отключаемый магнит

Струбцины

Оснастка предназначена для надежного прижатия заготовок друг к другу. Внешняя часть ее, выполненная в форме прямого (или другого) угла с вырезанной вершиной, является фиксирующей частью, а внутренняя, снабженная устройством винтовой подачи — это прижимное приспособление. По сути, это тиски с губками, загнутыми под углом. Детали (профиль или пруток) помешаются в струбцину и прижимаются друг к другу винтом.

Размеры и форма деталей ограничены размерами струбцины. Ее можно применять не толь для сварочных, но для других слесарных работ.

Струбцина

Распорки

Распорки применяют для создания необходимого зазора между подлежащими сварке заготовками. Домашние мастера выбирают для этого обрезки труб и профиля из ящика с отходами, но намного удобнее пользоваться промышленным изделием. Распорка также оснащена винтом и представляет собой «струбцину наоборот». Ее можно отрегулировать на любой требуемый зазор в пределах хода винта. Распорки и сварочные магниты часто применяются вместе.

Магнитные уголки

Одним из наиболее часто применяемых устройств является уголок. Его основные преимущества:

• Снижает трудоемкость процесса сварки. Время на фиксацию заготовок сокращается в несколько раз.
• Детали можно закреплять практически по д любым углом между ними.
• Устройство компактное, не мешает сварочным работам.
• Время на снятие оснастки также сокращается в несколько раз по сравнению со струбцинами.

Магнитный уголок

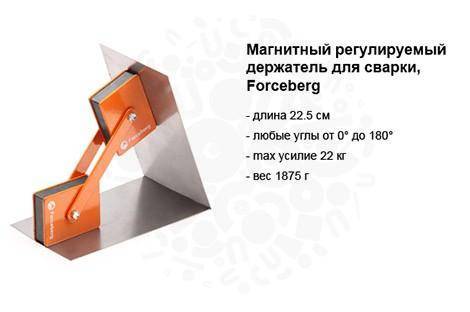

Магнитные уголки выпускаются как с фиксированными углами, так и с произвольно изменяемыми. Для этого их оснащают шарнирным устройством с фиксатором.

Конструктивно оснастка состоит из двух металлических пластин, вырезанных из листового металла, и закрепленных между ними постоянных магнитов. Наиболее популярны универсальные плоские уголки, напоминающие дом со срезанной крышей. Но существуют и трехкоординатные пространственные фиксаторы в виде многогранников или цилиндров. Они позволяют собирать весьма сложные пространственные конструкции, такие, как опоры линий электропередач, пространственные фермы и т.п.

Виды магнитных уголков

Для полного понимания вопроса необходимо различать две принципиальные разновидности магнитных уголков, применяющихся в сварочных работах: угловые (постоянного действия) и отключаемые.

Наибольшее распространение получили угловые магнитные держатели. Основные их достоинства — это простота в применении и небольшая стоимость. Они выпускаются промышленностью для удержания металлических элементов конструкции различных размеров и под различными углами. Конечно, необходимо понимать, что уголок не может удержать балку весом 1000кг. В основном, речь идет о килограммах и десятках килограммов, чего хватает с избытком. Количество предлагаемых углов – шесть, чего тоже более чем достаточно.

Отключаемые уголки стоят в разы дороже, но и являются наиболее универсальными и удобными в работе. Сущность этого изделия состоит в том, что магнитное поле можно отключать по желанию пользователя. Физически это делается одним движением руки, переводя поворотный рычаг из одного положения в другое. Работа становится более быстрой и комфортной, не нужно прикладывать усилий для того, чтобы снять уголок с конструкции. Цены и полный ассортимент магнитных угольников можно посмотреть в каталоге сайта производителя КЕДР.

Для решения вопроса о том, какому виду отдать предпочтение, следует исходить из следующих соображений:

• насколько часто вы занимаетесь сваркой металлических конструкций;
• насколько критичным для вас является производительность труда;
• готовы ли вы заплатить за комфорт или согласны потерпеть неудобства.

Как сделать магнитный угольник

Цены на магнитные приспособления для сварки могут колебаться от 20 долларов за простые устройства, универсальные обойдутся дороже. А самые дорогие — это отключаемые. Но их можно сделать самостоятельно.

Постоянный магнитный угольник можно изготовить таким образом:

• Из подходящего листа стали нужно вырезать пластины, например, треугольной формы. Главное при этом правильно замерить и разметить углы треугольника. Все торцы нужно тщательно зачистить напильником.
• Магнит можно использовать из любых непригодных аудиоколонок.

Соответственно, пластины из металла вырезаются по размеру имеющегося магнита.

• После всю конструкцию собирают в одно целое. Магнит располагается между пластинами. Для сборки сверлят три отверстия, под прижимные болты.
• Чтобы магнит внутри устройства не загрязнялся стружкой и обрезками, можно сделать торцевые заглушки. Или же просто периодически очищать поверхность, разобрав приспособление.

Форма самодельного держателя может быть разнообразной, главное — это точно выдержать все углы. Такой способ обеспечивает надежное крепление свариваемых деталей.

Магнитные держатели будут надежно фиксировать детали, а их установка и демонтаж просты, при этом занимают минимум рабочего времени.

Очень универсальны в применении отключаемые магниты, их механизм позволяет контролировать и регулировать смещения деталей.

Если у Вас есть опыт использования магнитных держателей и других приспособлений, поделитесь им в блоке комментариев к этой статье. Насколько эффективными будут сварочные магниты в домашней мастерской, и какие устройства лучше приобрести. Также важен ваш опыт в изготовлении таких креплений своими руками, как сделать и насколько трудны в изготовлении универсальные и отключаемые магнитные приспособления.

Как сделать магнитный угольник

Цены на магнитные приспособления для сварки могут колебаться от 20 долларов за простые устройства, универсальные обойдутся дороже. А самые дорогие — это отключаемые. Но их можно сделать самостоятельно.

Постоянный магнитный угольник можно изготовить таким образом:

• Из подходящего листа стали нужно вырезать пластины, например, треугольной формы. Главное при этом правильно замерить и разметить углы треугольника. Все торцы нужно тщательно зачистить напильником.
• Магнит можно использовать из любых непригодных аудиоколонок.

Соответственно, пластины из металла вырезаются по размеру имеющегося магнита.

• После всю конструкцию собирают в одно целое. Магнит располагается между пластинами. Для сборки сверлят три отверстия, под прижимные болты.
• Чтобы магнит внутри устройства не загрязнялся стружкой и обрезками, можно сделать торцевые заглушки. Или же просто периодически очищать поверхность, разобрав приспособление.

Форма самодельного держателя может быть разнообразной, главное — это точно выдержать все углы. Такой способ обеспечивает надежное крепление свариваемых деталей.

Магнитные держатели будут надежно фиксировать детали, а их установка и демонтаж просты, при этом занимают минимум рабочего времени.

Очень универсальны в применении отключаемые магниты, их механизм позволяет контролировать и регулировать смещения деталей.

Если у Вас есть опыт использования магнитных держателей и других приспособлений, поделитесь им в блоке комментариев к этой статье. Насколько эффективными будут сварочные магниты в домашней мастерской, и какие устройства лучше приобрести. Также важен ваш опыт в изготовлении таких креплений своими руками, как сделать и насколько трудны в изготовлении универсальные и отключаемые магнитные приспособления.

Комфорт и удобство в любой работе еще никому не мешали. Это касается и сварки. Среди сварочных инструментов есть основные, а есть вспомогательные. К ним относится самая мелкая по размерам вспомогательная деталь – чудесный магнитный уголок, если правильнее – магнитный угольник для сварки.

Такие уголки чрезвычайно полезны как для кустарных мастеров, так и для профессионалов, работающих на поток. Мелкие по размерам, но не по функциям, эти специальные сварочные треугольники позволяют повысить качество изделий в целом и сварочных швов в частности.

Как сделать угольник для сварки?

Вот каким образом они это делают:

В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях

Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества.
Используя магнитный уголок , вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Вот вам экономия трудозатрат. И еще вы ни от кого не зависите.
Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки.
Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени.
Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки.
С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных.
Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Почему самое правильное название – угольники, а не треугольники? Потому что такие фиксаторы выпускаются в конфигурациях с несколькими углами, их форма напоминает больше неправильный многоугольник. Чаще всего используются углы в 45°, 60°, 90°, 135°.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник – держатель

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

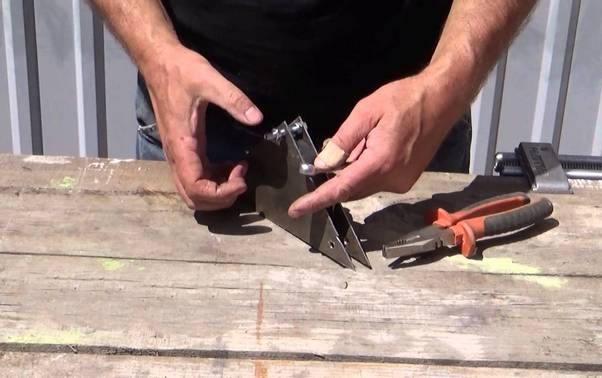

Алгоритм изготовления:

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми. 2

Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать. 3

Магнит фиксируется между заготовок, производится сборка

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек

Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.
