Мангалы с крышей: преимущества моделей и нюансы возведения

Стационарные мангалы

Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.

Первый вариант: минимум сварки

Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

Сгибаете заготовку, потом завариваете швы

Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным

Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе

Как прикрепить к дну мангала из металла ножки из труб

Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Второй вариант: использование сварки

При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.

Мангал своими руками со съёмными ножками

Watch this video on YouTube

Третий вариант: использование каркаса из уголков

При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:

• Сваривается каркас.
• Приваривается дно, а затем стенки.

Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

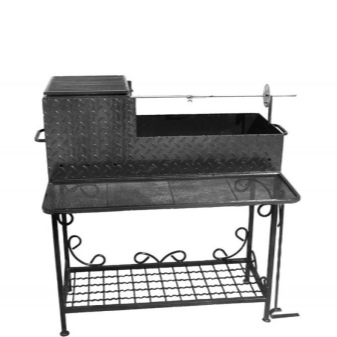

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.

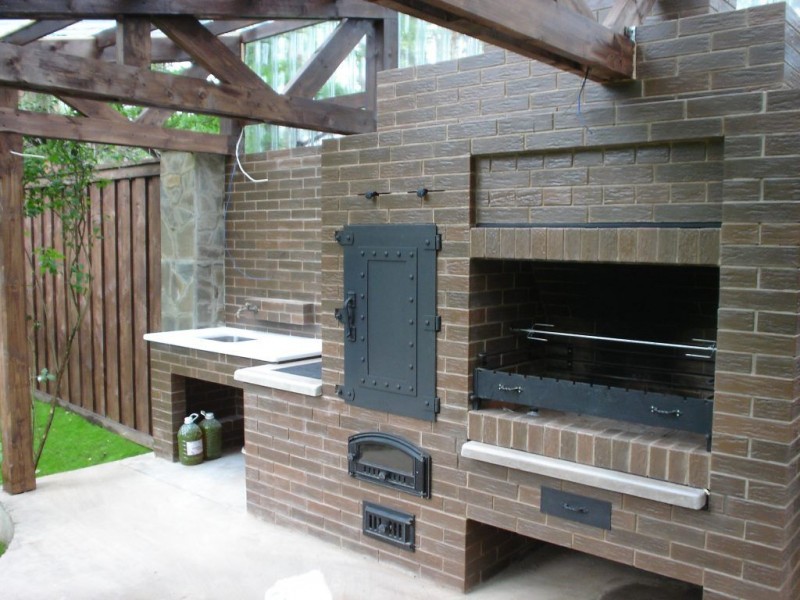

Самодельный мангал под навесом с «кухонным» уголком

Существует еще один простой вариант – это изготовление мангала из газового баллона.

Мангал из баллона за 2 часа своими руками! Идея для самоделки!

Watch this video on YouTube

Мангал-барбекю

Конструкция строится в такой же последовательности, что и предыдущие атрибуты для жарки мяса. Особенность ее в том, что в ней используется специальная сетка, на которой готовятся блюда.

Отличие такого сооружения в том, что оно объединяет два объекта для приготовления еды: мангал и барбекю. Мангал представляет собой прямоугольную чашу с отверстиями в нижней части. Барбекю считается одним из наиболее удобным и функциональным девайсом для приготовления мясных продуктов и овощей.

Мангал-барбекю

Такие девайсы для приготовления еды можно сооружать как мобильные, тоесть переносные, а также стационарные. В каждой из них есть свои преимущества. Переносные мангалы-барбекю удобны тем, что их можно ставить в любом удобном месте. Положительным качеством стационарных кирпичных конструкций считается то, что они более прочны и их можно использовать на протяжении многих лет. Чаще всего они предусматривают наличие заслонок, с помощью которых можно регулировать попадание воздуха. Тип изделия нужно выбирать в начале, когда готовиться общий проект и чертежи.

Такое сооружение можно использовать при любых погодных условиях, поскольку конструкция предусматривает защиту от ветра.

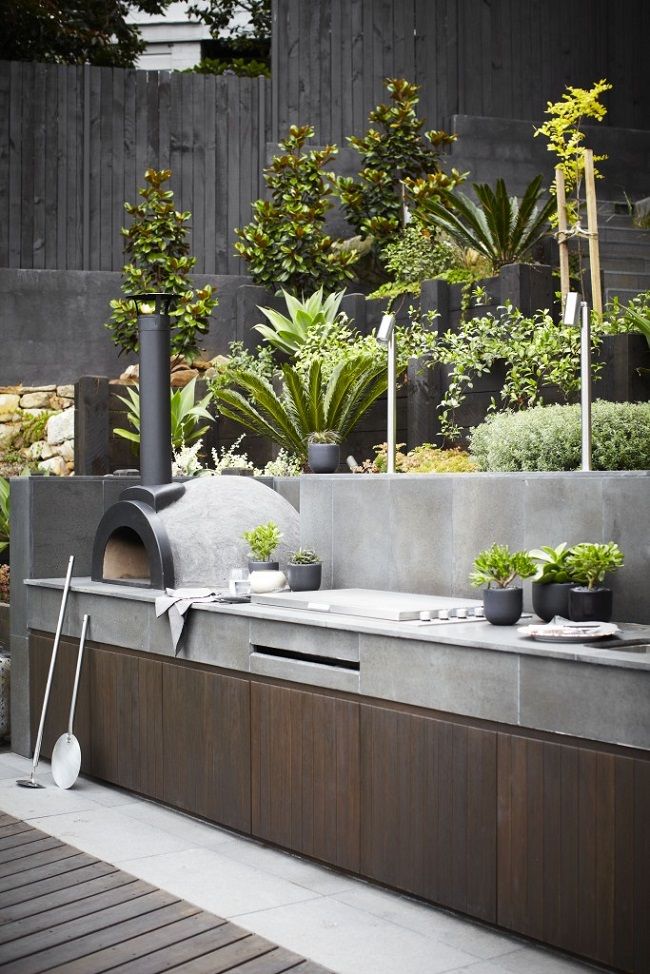

Чаще всего зона барбекю включает в себя не только печь, но и другие атрибуты. Для этой зоны рекомендуется обустроить специальную площадку с навесом или беседку. Здесь же установить мебель для комфортного пребывания на воздухе.

Такое сооружение можно использовать при любых погодных условиях

Таким образом, самостоятельное сооружение конструкций для загородного дома даст возможность проводит время с семьей и друзьями в уютной обстановке. При этом, особое чувство гордости будут вызывать сооружения, которые изготовлены руками хозяев дома. Также, как вариант, изделия можно сооружать не только для своего участка, но и на подарок своим близким.

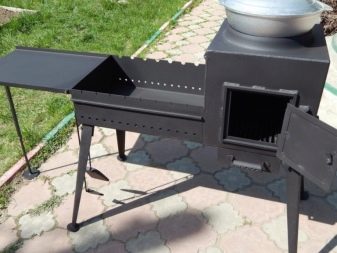

Мангал с плитой

Пошаговое руководство

7
Total Score

Мангал из кирпича — отдыхаем вместе с родными

Актуальность информации

7

Доступность применения

8

Раскрытие темы

7.5

Достоверность информации

7.5

Плюсы

• Изделие можно сделать именно таким как хочется, как удобнее
• Качественность сооружения
• Возможность сделать внешний вид уникальным
• Время с семьей
• Хороший вариант для подарка

Минусы

• Процесс занимает много времени и сил
• Затратность
• Не каждому под силу сделать самому

Металлические мангалы и барбекю для дачи: фото декоративных моделей

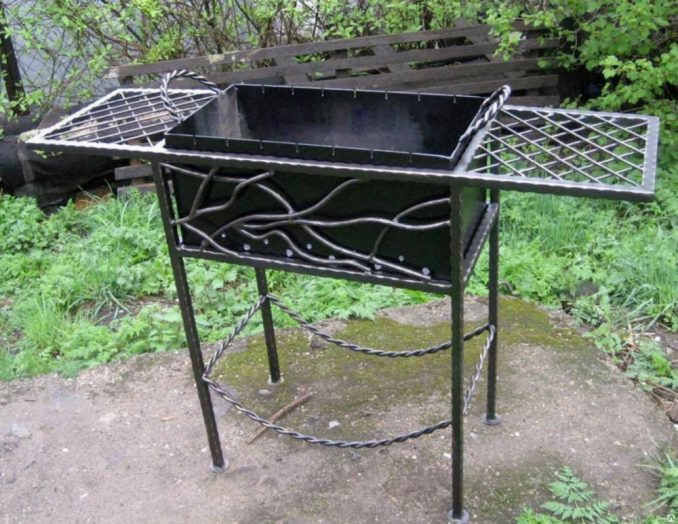

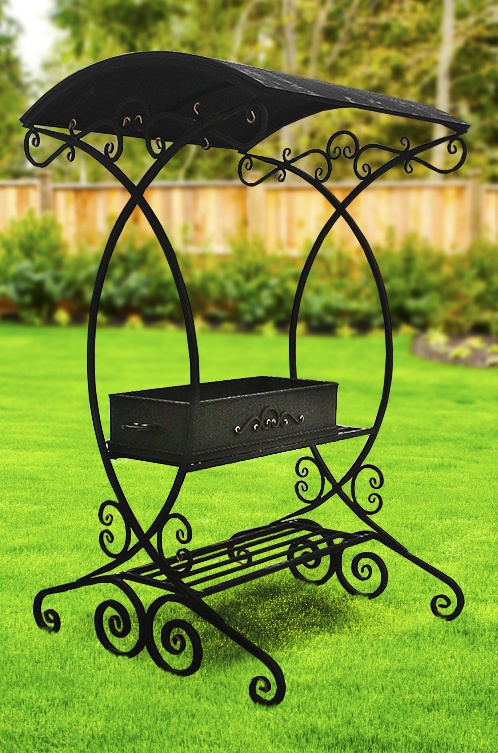

Еще одним интересным решением является декоративный гриль из кованого металла. Он будет служить не только для приготовления блюд, но и красиво украсит сад. Этот тип мангала обычно не занимает слишком много места и в то же время имеет большую поверхность для создания вкусной пищи, что делает его интересным предложением для людей с большой семьей и широким кругом друзей.

Кованные конструкции обычно дороже, чем традиционные металлические изделия, но следует помнить, что это мангалы ручной работы, которые способны прослужить в течение многих лет. Их можно использовать гораздо дольше, чем газовый гриль из гипермаркета.

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

• термостойкая краска CERTA (Церта) выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
• эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
• термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
• эмаль термостойкая КО-8111 Термика имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

Красивые примеры

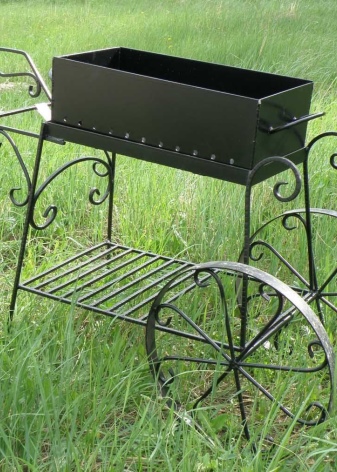

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

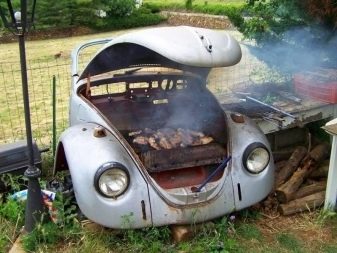

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

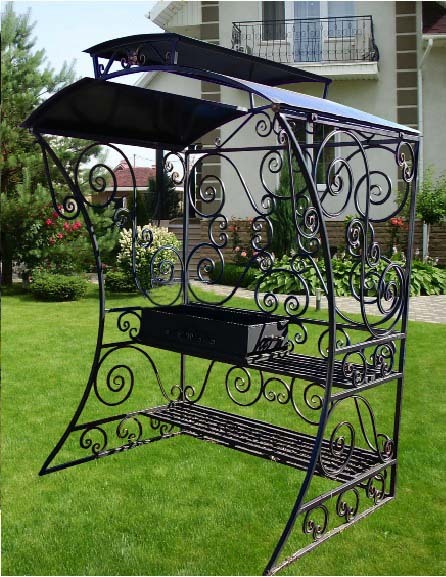

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много

Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями

Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

От чего зависят параметры мангала?

Параметрами мангала можно считать его длину, ширину, глубину и высоту. Эти величины зависят от нескольких факторов.

При выборе мангала необходимо первым делом определиться, каким способом на нем будет жариться мясо: на шампурах либо на решетке барбекю. Шампура имеют в большинстве своем стандартные размеры, поэтому ширина жаровни должна им соответствовать. Длину же можно выбрать любую. С решетками барбекю все проще. Они зачастую имеют различные размеры, поэтому проще будет подобрать решетку в соответствии с размерами мангала. Хотя стандартной считается решетка с размерами 18х28 см.

• Второй важный критерий – это выбор места, где будет чаще всего приготавливаться мясо. Если это частный дом или дача, то здесь лучше всего подойдет стационарный мангал, который будет иметь постоянную локацию и убираться лишь на зиму. Его лучше выполнить из толстого металла либо чугуна для многолетней эксплуатации. Если же подразумевается, что очаг необходимо будет часто транспортировать, то его лучше делать легким, складным и компактным.
• Глубина мангала напрямую зависит от материала, на котором будет готовиться мясо. Если речь идет об углях, то идеально подойдет неглубокий. Если же для приготовления будут использоваться дрова, то лучше выбрать глубокий мангал, так как придется заложить большое количество дерева, чтобы получить необходимый объем углей для жарки.

Сколько людей – столько мнений, желаний и потребностей. Поэтому существует две основных разновидности приспособления для жарки мяса – мобильные и стационарные.

Многие из тех, кто не проживает в частном секторе и не имеет загородного участка, предпочитают выбираться на шашлыки на природу. Они не нуждаются в массивном мангале, который включает в себя дополнительные элементы. Для них идеально подойдут компактные конструкции из нетолстого материала. Они более легкие, имеют тонкие стенки, низкие складные ножки и минимум элементов декора. Они с легкостью поместятся в любой автомобиль, и не будут занимать много места при хранении в квартире.

Для тех же, кто желает обустроить на своем участке настоящий шашлычный уголок, подойдут большие стационарные мангалы из металла или даже каменные очаги. Они имеют большие габариты, выполнены из толстого металла, зачастую оборудованы дополнительными поверхностями и местами для хранения аксессуаров. Поэтому приготовление мяса становится не только приятным, но и весьма комфортным занятием.

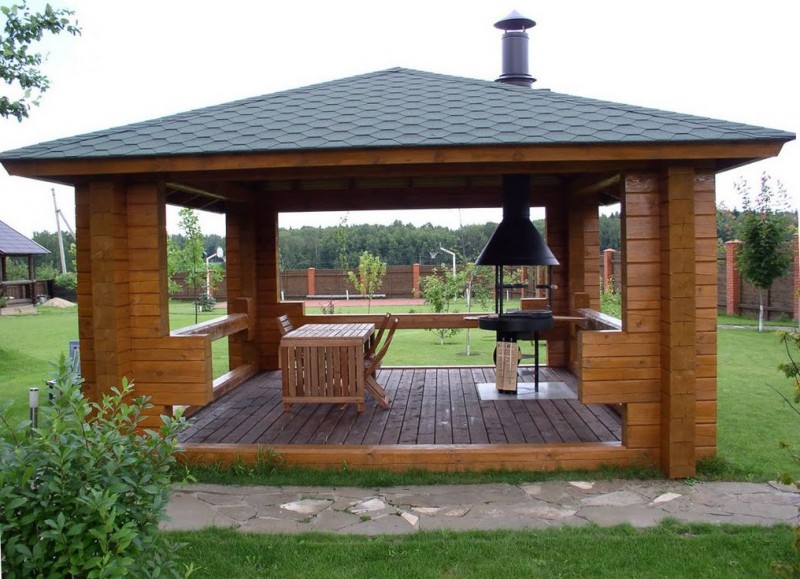

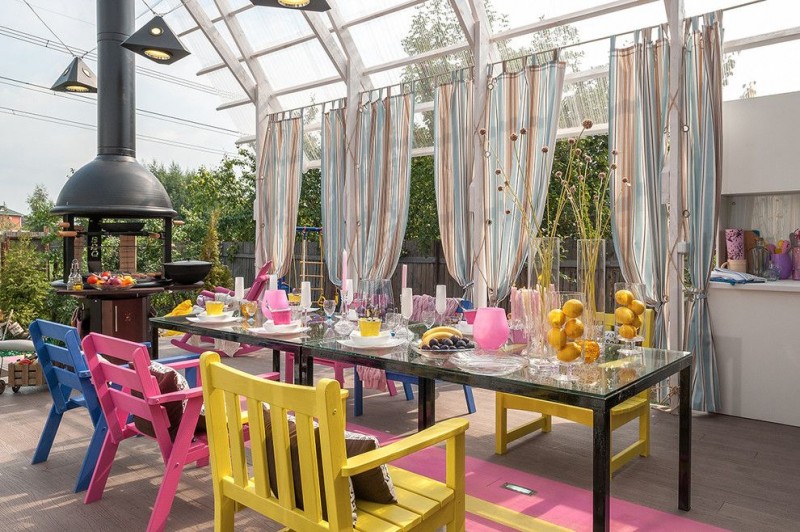

Беседка с мангалом: фото красивого дизайна

Расположение садового гриля как можно ближе к беседке или прямо в ней оправдано, потому что, как правило, стационарная постройка в саду играет роль летней гостиной, где вы охотно встречаете гостей и наслаждаетесь завтраком, обедом или ужином. Конечно, нет ничего, что помешало бы мангалу находиться в другой части сада. Однако для такого места потребуется больше работы, так как помимо мангала необходимо определиться с зоной для стола, навеса на ровной поверхности земли. А в беседке вы все это будете иметь постоянно, поэтому мангал лучше располагать сразу в ней ли очень близко. В таком случае звуки и запахи, связанные с использованием гриля, не будут мешать соседям, а крона деревьев не провиснет над очагом.

Модель из бочки

Если отойти от стереотипов и того, что мангал – это строго прямоугольная конструкция, то вы поймете, что такую вещь можно сотворить практически из любого подходящего металлического предмета, например, бочки, которая пылится в углу сарая.

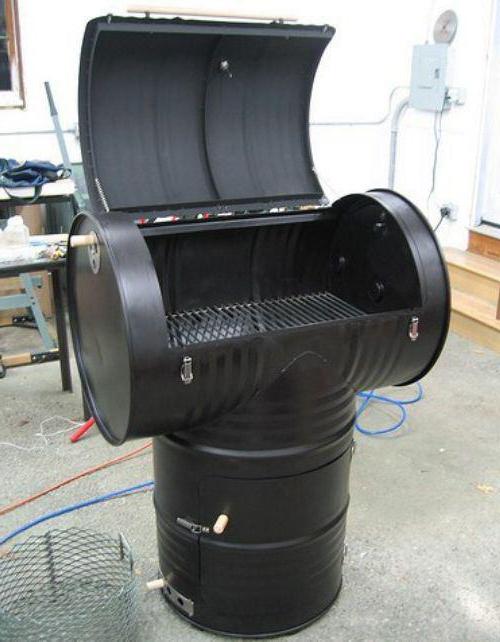

Оригинальный мангал из бочки

Нельзя приспосабливать под мангал лишь те емкости, где хранились горюче-смазочные материалы. Если толщина металла у присмотренной бочки будет не слишком тонкой, то и конструкция будет иметь долгую жизнь. Бочка выполнит роль жаровни. Кроме нее понадобятся:

– дрель;

– металлический уголок;

– сварочный аппарат;

– болгарка.

Проект мангала из бочки

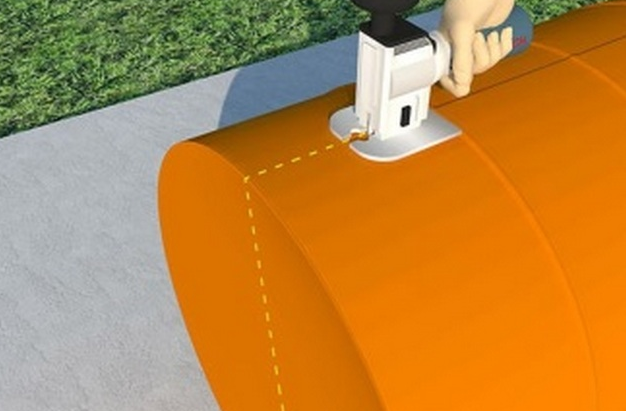

1. Сделав разметку, вырежем верхнюю часть бочки, сохранив целостность торцов. Не спешите выбрасывать «отход производства». Из снятого куска будет изготовлена крышка.

Разрезание верхней части бочки

2. Металлический уголок выполнит роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 идентичные части и приварить детали к торцевой части жаровни.

3. Замеряем длину бочки и готовим еще два уголка соответствующего размера. Это будет опорная подставка для шампуров. На уголках потребуется сделать надрезы с шаговым интервалом 4-6 см. Подготовленные детали привариваем к горизонтальным срезам боковин бочки с внутренней стороны.

Мангал из бочки на ножках с крышкой

4. Теперь займемся усовершенствованием мангала из такого металла, и это тоже сделаем своими руками. Крепить крышку к основанию будем петлями. На ее выгнутой стороне должны появиться две ручки. Так ею будет более комфортно пользоваться. Крышка станет и элементом декора, и функциональной деталью конструкции, защищая мангал и шашлык, готовящийся на нем, от дождя.

Ручка на крышке мангала из бочки

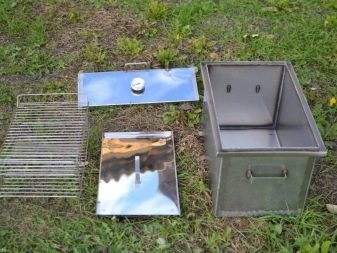

Разборная модель

Мангал можно сделать полностью разборным. В этом случае сварочным аппаратом работать не придется. Здесь нужно действовать по другой схеме.

Схема разборного мангала

Нарезка деталей производится с припуском на швы, то есть, плюс 3-4 см с каждой стороны.

Далее нужно сделать загибы по всем сторонам полученных составляющих по размеру припусков. Это необходимо для угловой стыковки и крепления дна.

Собирать конструкцию будем на болты. Отверстия под них готовим дрелью.

Складная модель

Работа над складным металлическим мангалом будет вестись по стандартной схеме: чертеж, нарезка сборка – только крепить детали потребуется на подвижные мебельные обвесы. Чтобы не допустить произвольного складывания стенок, к верхней их части привариваются специальные крючки.

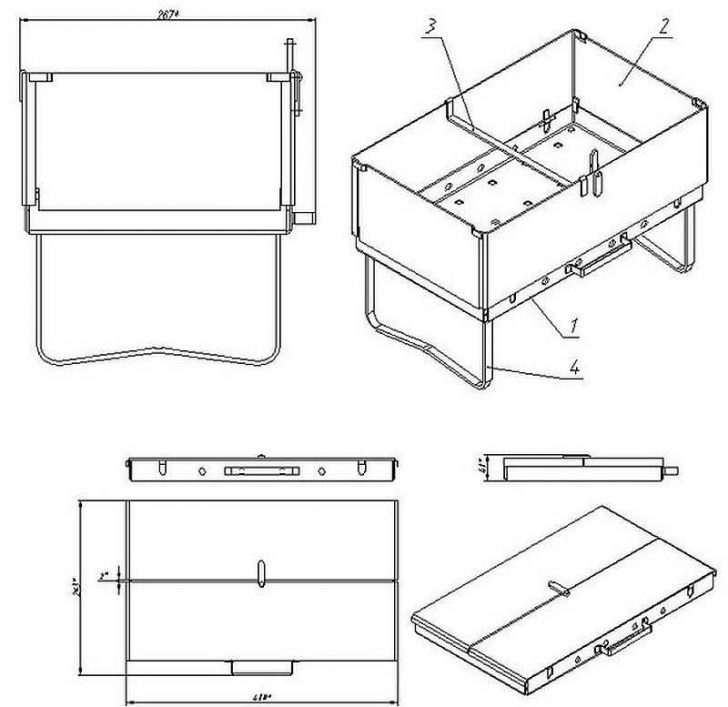

Чертеж складного мангала

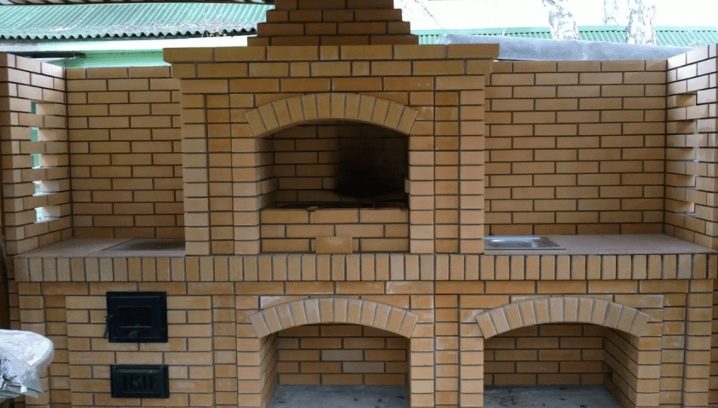

Мангал из кирпича

Садовый гриль может быть настоящим украшением участка. Из клинкерного кирпича или камня вы можете построить уникальный садовый мангал, который будет служить годами. Преимущество кирпичного гриля — большая жаровня, благодаря которой никто не будет ждать очереди за шашлыком. Хорошо спроектированный и тщательно приготовленный садовый мангал — это больше, чем металлическая жаровня. Вы можете просто купить его в магазине или построить самостоятельно оригинальную конструкцию, адаптированную к внешнему виду сада и индивидуальным потребностям.

Хорошие советы перед кирпичной кладкой мангала в саду

Размещение кирпичного мангала в частной собственности не требует разрешения на строительство или уведомления об архитектурном изменении ландшафта. Однако следует придерживаться нескольким правилам при самостоятельном строительстве  гриля из кирпича:

• конструкция должна стоять на сплошной фундаментной плите (толщиной 15-20 см), уложенной на слой уплотненного гравия (толщиной 20-30 см), гриль также может быть построен на железобетонной плите, которая уже существует;
• лучше всего использовать готовый раствор для кирпичной кладки на мангале;
• используйте цементный раствор, а не известь, любая грязь должна быть смыта непосредственно перед сушкой, потому что позже трудно удалить;
• вокруг очага необходимо строить стены, которые защищают от ветра;
• крышу желательно установить над камином, чтобы защитить конструкцию от дождя, благодаря чему вода не будет собираться в очаге;
• область вокруг поверхности гриля следует оснастить огнеупорным материалом в пределах, по меньшей мере, 60 см.

Внимание!

Не зажигайте огонь в мангале сразу после его постройки. Подождите две недели, пока раствор высохнет. Первый огонь должен быть небольшим, чтобы раствор высох и смог затвердеть.

Советы по эксплуатации

Чтобы жаровня прослужила как можно дольше необходимо соблюдать некоторые правила эксплуатации:

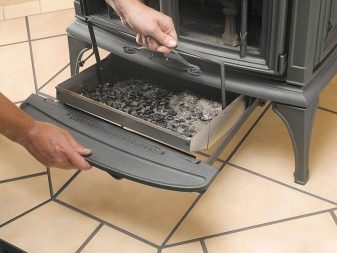

• После каждой готовки обязательна чистка шашлычницы, иначе возможно образование коррозии вплоть до дыр. А это в дальнейшем невкусные блюда и покупка нового мангала.
• Чистка должна быть правильной. Недостаточно только лишь вытряхнуть золу нужно обязательно удалить остатки пищи, вымыть конструкцию и протереть насухо.
• Должны соблюдаться условия хранения. Высокая влажность не допускается.
• Перед использованием жаровню тоже нужно чистить.
• Не рекомендуется резкое охлаждение конструкции во избежание разрушения.

К примеру, недопустимо расположение конструкции вблизи легкогорючих предметов, использование длиннополой развевающейся одежды. Желательно наличие не деревянного пола, а земельного или кафельного. Установка должна происходить с учетом постоянного направления ветра.

По истечении времени шашлычная зона обязательно станет самым уютным уголком на приусадебном участке.

О том, как сделать мангал-коптильню своими руками, смотрите в видеоролике ниже.

Чертежи и размеры

Если вы задались целью сделать мангал, то для того чтобы результат вас не разочаровал, следует четко сформулировать ваши требования и учесть все важные факторы, которые могут повлиять на удобство эксплуатации изделия. Например, если ваша семья состоит из трех-четырех человек, то вам будет достаточно мангала с размерами примерно 50 на 30 сантиметров. Последнее число обозначает ширину. Такое расстояние позволяет поместить над огнем шампур, на котором будет находиться где-то 7-9 кусков мяса в зависимости от их размера.

Кроме того, длина мангала может варьироваться. Тут все зависит от того, сколько шампуров вы хотите за раз укладывать на мангал. Стандартное расстояние между шампурами составляет где-то 10 сантиметров. То есть для восьми шампуров понадобится лист длиной 80 сантиметров, а для 9 – 90 сантиметров.

Однако сразу следует отказаться от намерения сделать мангал слишком длинным. Это решение будет не только неудобным, но и сделает саму конструкцию крайне громоздкой.

Если вести речь о высоте мангала, то она должна составлять где-то 15-20 сантиметров. Такого объема будет более чем достаточно, чтобы не только разместить в мангале дрова или угли, но и мясо таким образом, чтобы оно при жарке вообще не соприкасалось с горящими углями и не подгорало.

Если же брать всю конструкцию, то длина от дна до ножек должна быть такой, чтобы человек мог стоять ровно и держать в согнутой руке шампуры, и чтобы ему было удобно переворачивать шашлык во время приготовления. Кроме того, мангал должен быть таким, чтобы его можно было спокойно размещать в багажнике. Автомобильный вариант при этом не должен занимать много места. Чтобы изготовить ножки, можно воспользоваться уголками в виде полок в 25 или 30 миллиметров, а также четырьмя кусками обычной арматуры с диаметром 8-10 миллиметров.

Если вам нужен походный мангал, то в качестве примера приведем характеристики одной из моделей.

Такая разборная модель будет состоять из следующих элементов:

основание мангала, выполненное из цельного листа стали;

ножки, которые имеют диаметр в 2 сантиметра;

рама, выполненная из углов и 4-х труб для фиксации с диаметром 17 миллиметров;

Такой мангал удобен тем, что его легко сложить. В сложенном состоянии его длина не будет превышать 60 сантиметров, а ширина – 30 сантиметров.

Этапы строительства

Шаг 1. Делается котлован чуть больше размеров мангала. Дно плотно утрамбовывается, засыпается смесью песка и щебня и уплотняется повторно.

Шаг 2. Устанавливается опалубка с арматурой, чтобы конструкция была прочной

Шаг 3. Выполняется заливка подготовленной смесью из песка и цемента. После чего необходимо дать время, чтобы фундамент просох и затвердел

Шаг 4. Во избежание попадания влаги делается защитное покрытие фундамента. Можно использовать рубероид, обработанный битумной мастикой

Шаг 5. На подготовленном основании делается кирпичная кладка классическим методом со сдвигом первых линий. Для этого используются половинки кирпича. Существуют определенная порядная схема кладки

Шаг 6. Начиная с шестого ряда, кладка выполняется шамотным кирпичом с использованием раствора цемента и глины

Шаг 7. С седьмого ряда кладка делается только там, где будет расположен сам мангал

Шаг 8. Шамотным кирпичом выкладывается отсек для растопки

Шаг 9. Делаются выступы для шампуров и решетки

Шаг 10. Монтируем дымоотвод, пользуясь подготовленной информацией.

Законченный мангал должен хорошо просохнуть. Обычно для этого достаточно недели в среднем, зависит от погодных условий. После чего можно начать пробную топку в умеренном режиме. При этом из кладки испарится оставшаяся влага.

После проведенных мероприятий, мангал готов к работе. Можно приступать к жарке первой партии шашлыка.

Рассмотрен мангал простого типа, со стандартными функциями. Такой можно спокойно сделать своими руками. Для этого не нужно владеть специальными знаниями и опытом. Желания, терпения и внимательности на всех этапах будет вполне достаточно, чтобы получить качественный результат.

Делаем сами: что учесть?

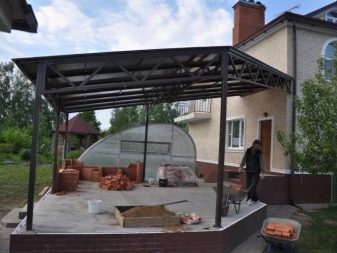

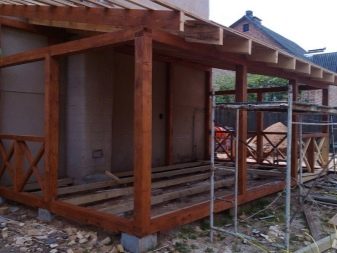

Решив построить навес своими руками, начинать следует с выбора подходящего места на приусадебном участке. Учитывается красивый пейзаж, удачное направление ветра, расстояние от дома, наличие комфортной тени и близость воды.

По правилам пожарной безопасности, конструкция с открытым огнем должна стоять от дома на расстоянии шести метров. Если учитывать комфортную составляющую, навес лучше построить в таком месте, откуда легко и быстро можно доставить продукты, воду, посуду.

Любой навес, даже компактный, требует возведения фундамента. Для его создания с четырех сторон выкапывают ямы диаметром в полметра и глубиной 50-70 см. Затем следует выложить полости ям в полтора кирпича, армировать и установить опоры. Залить столбы подготовленным бетонным раствором. Четкость конструкции проверяется строительным уровнем.

Заливку фундамента можно осуществить с применением опалубки (в дальнейшем она снимается). Можно на подушку из щебня установить асбестовую или металлическую трубу и залить бетоном. Варианты фундаментального укрепления опор зависят от самих стоек.

Работа над каркасом, в зависимости от материала стоек, происходит по-разному:

1. Металл требует сварочных работ.
2. Дерево можно легко монтировать самостоятельно.
3. Кирпич и камень укладываются с помощью цемента.

На следующем этапе к верхней части стоек по периметру крепят перекладины, которые станут основой для стропил, их материал выбирается заранее. К перекладинам монтируются доски, расстояние между которыми не должно быть более метра, иначе кровля может не выдержать натиска снега зимой. Стропила обшиваются обрешеткой, на которую укладывается выбранный кровельный материал (дерево, поликарбонат, профнастил).

Дымоход можно сконструировать из жести, начинать выводить с расстояния полуметра от барбекю и заканчивать возвышением над кровлей. Поверх трубы необходимо выполнить защиту от осадков из жести.

Выстроенный навес может предназначаться не только для стационарной печи. Переносной мангал, изъятый из сарая на время пикника, тоже нуждается в хорошем месте. Приятно, если этим местом станет навес, защищающий от палящего солнца.

Вариант простой шашлычницы с минимумом сварочных работ

Для изготовления жаровни размерами 800х350х200 мм понадобится примерно третья часть цельного листа металла 1250х2500 мм. Чертеж для раскроя листа:

Чертеж раскроя стандартного листа металла, развертка мангалаГотовая развертка

Как сделать простой мангал:

1. Делаем чертеж – развертку будущей конструкции. Его можно вычертить на листе бумаги, картона, плотной пленке, а затем перенести на металл.
2. Размечаем лист железа.
3. Вырезаем болгаркой «лишние» квадраты.
4. По будущим линиям сгиба делаем болгаркой неглубокие пропилы, чтобы проще было сгибать. Зачищаем швы.
5. Отгибаем 4 борта.
6. Свариваем короб.
7. Делаем ножки из профильной трубы или уголка:

• отрезаем 4 заготовки нужной длины,
• привариваем их по углам жаровни.

Съемные ножки можно сделать из арматуры. Для этого на дно аккуратно привариваем 4 гайки, а на концах прутьев нарезаем резьбу.

• Схема крепления съемных ножек из трубы
• Конструкция ножек из прута с резьбой и гайки

Готовое изделие обрабатывается металлической щеткой для удаления шероховатостей. По желанию красим жаростойкой краской.
