Мангал из газового баллона своими руками

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

1. распиливание баллона,
2. приваривание ножек,
3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза

Важно использовать средства индивидуальной защиты — маску, перчатки

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Плюсы и минусы мангала из газового баллона

Единственным минусом подобной конструкции можно назвать её размеры и малую мобильность. Хотя для многих этот момент, наоборот, является плюсом. Ведь если собираться большой компанией, маленького мангала будет недостаточно. А вот положительных сторон здесь действительно много. Среди них:

• толстый металл, который не прогорит и не деформируется под воздействием высоких температур и открытого пламени;
• при правильном подходе к монтажу конструкции, её можно использовать не только как мангал, но и в качестве коптильни, а также для приготовления барбекю;
• по окончании готовки нет необходимости заливать несгоревшие угли водой, достаточно закрыть крышку и оставить мангал на некоторое время, а после убрать золу;
• дешевизна конструкции – приобретение баллона обойдётся в меньшую стоимость, нежели покупка готового мангала;
• простота изготовления – даже при отсутствии опыта подобных работ можно сделать мангал за несколько часов.

Также можно продумать и фиксацию решётки для барбекю ФОТО: drive2.ru

Какая щепа для чего подойдет

Чтобы результат копчения порадовал, щепа должна быть:

• одинаковой по размеру, чтобы давать равномерный дым;
• достаточно крупной — мелкая дает много гари, от которой вкус ухудшается;
• увлажненной, чтобы сгорать постепенно, не высушивая продукт.

Несколько рекомендаций, которые сделают ваши блюда еще вкуснее или уберегут от разочарований:

• Лучшей древесиной для удачного копчения считают осину, ольху, фруктовые деревья.
• Щепу и опилки от хвойных найти гораздо проще, но лучше не использовать. От них получается много копоти, а продукт пропитывается едким несъедобным запахом.

• При самостоятельной заготовке щепы нужно убирать из нее кору, подпорченную грибком или короедом древесину.
• Перед применением часть щепы замачивают на 1-2 часа.
• Для горячего копчения в топку и жаровню загружают влажную щепу, для холодного – опилки.
• Оригинальный аромат добавят веточки кустарников, пряные травы. Попробуйте шалфей, мяту, розмарин, миндаль, эвкалипт, лавр.

Какая щепа лучше раскроет вкус блюда:

Ольха	универсальна для всех продуктов, особенно хороша для жирной рыбы
Фруктовая: яблоня, слива, вишня, абрикос, персик	подходит к большинству продуктов: мясу, птице, салу, овощам
Вишня, черешня	птица, свинина, сыр, овощи
Груша	нежирная рыба, дичь, мясо, сыр
Дуб	говядина, колбаски
Можжевельник	мясо, сало
Бук	мясо, птица, колбаски, жирная рыба
Ясень	мясо, птица
Осина	обычно используется смесью

Проводите свои эксперименты, пробуйте сочетания.

Способы копчения

Для копчения применяют два основных способа: горячее и холодное. Они различаются:

• по температуре, поддерживаемой в коптильной камере;
• времени копчения продуктов;
• сроку хранения продукта, прошедшего обработку.

Характеристика	Горячее	Холодное
Температура, оС	до 100	19 — 25
Время, часы	4 — 8	24 — 72
Срок хранения, месяцы	до 2	2 — 6

Отличия горячего и холодного копчения

Если температура или время готовки попадают между этими параметрами, получится блюдо полугорячего копчения.

Копчение рыбы

Для холодного копчения, которое длится несколько дней, продукты предварительно обрабатывают: засаливают или отваривают.

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

• на крышке;
• сбоку, с врезкой в отверстие для крана;
• рядом с крышкой в цилиндрической части.

Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

• простой мангал, в котором нет крышки;
• барбекю;

• коптильня;
• смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

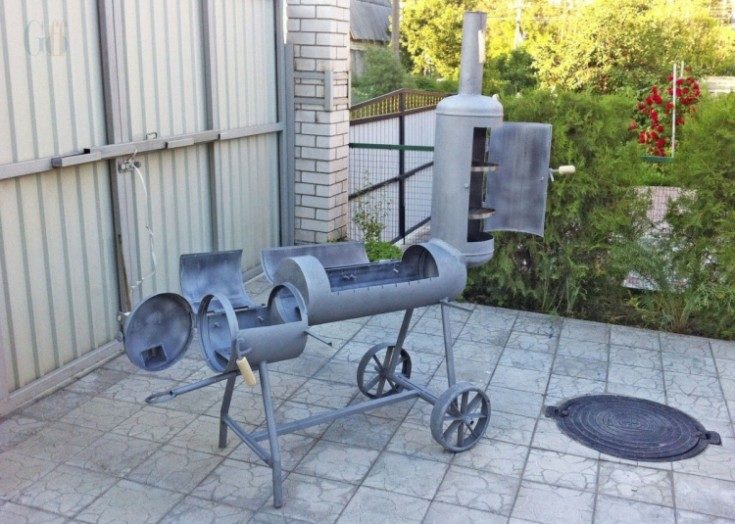

Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

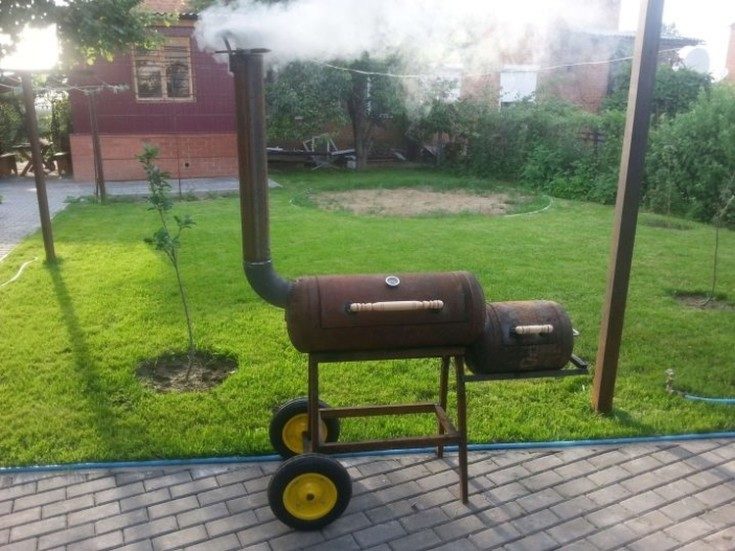

Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

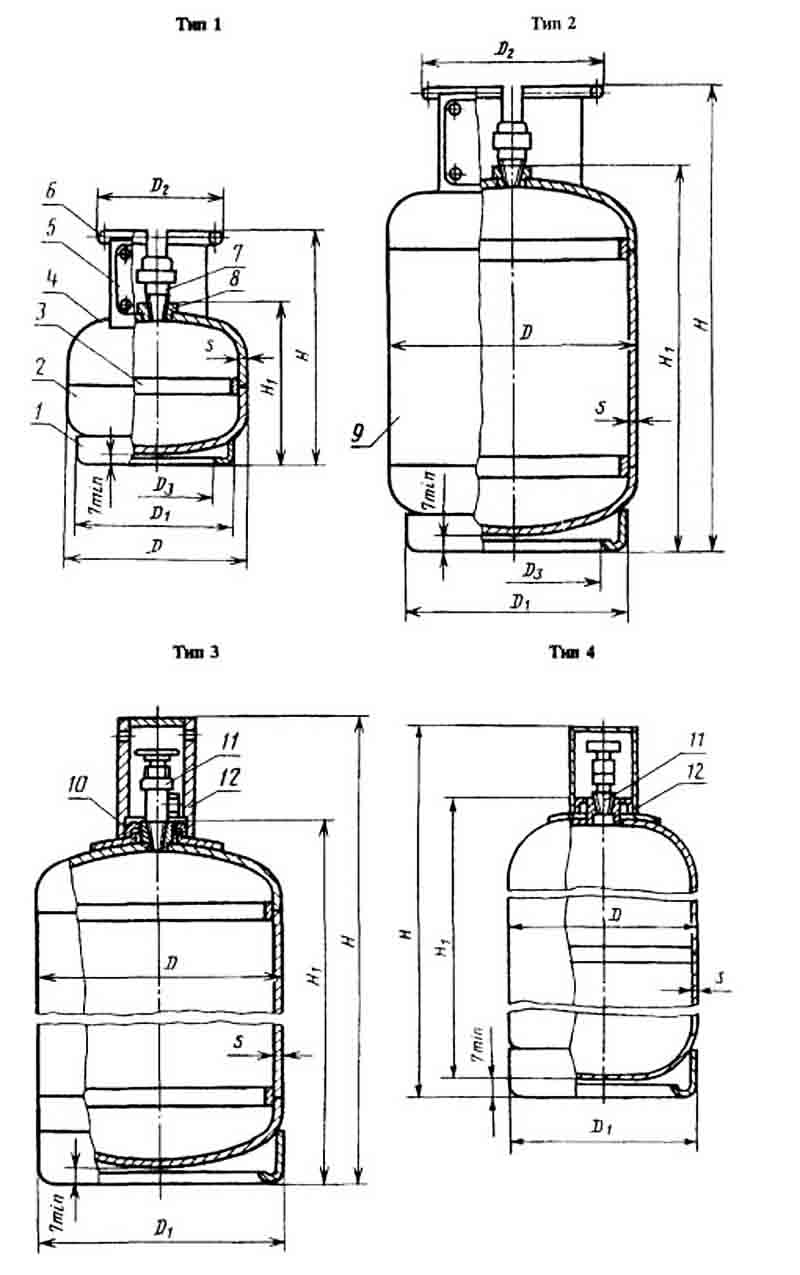

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструмента

Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего. Делают это тщательно, даже если кажется, что тара полностью опустошена.

Очистка баллона от газа

Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

• выпустить газ естественным образом — через клапан;
• промыть баллон.

Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

Фото: отпилили вентиль у пропанового

Промывка баллона осуществляется следующим образом:

1. Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
2. Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
3. Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

Инструменты и дополнительные материалы

Для дальнейшей работы понадобятся:

• болгарка;
• дрель;
• сварочный аппарат;
• металлические петли и ручка для крышки;
• стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

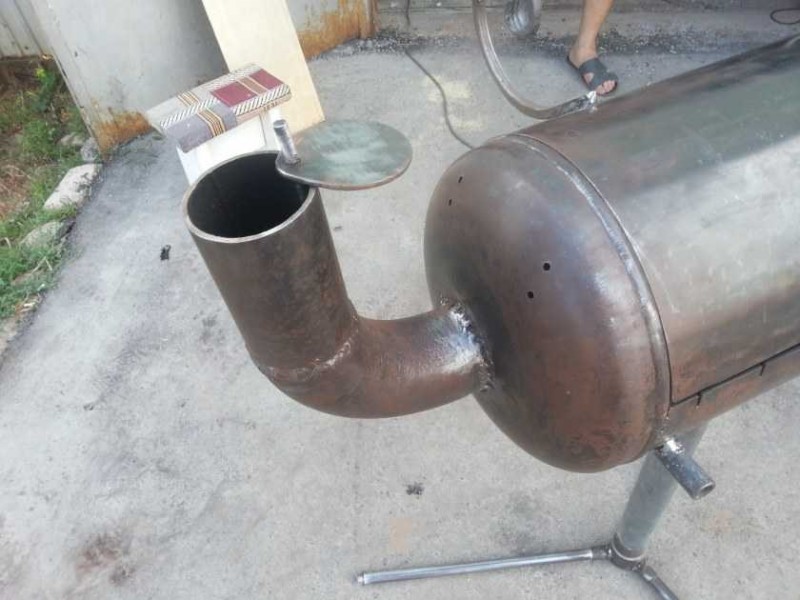

Изготовление дымохода

Дымоход необходимо врезать к коптильне с другого бока, если к одному уже врезана топка. Для этого приваривается патрубок. Диаметр его внутренней резьбы должен превышать наружный диаметр дымохода на 4 мм.

Если этот показатель будет больше, то дым будет проходить сквозь место стыка дымохода с патрубком, меньше – дымоход будет плохо заходить в патрубок. Для дымохода можно использовать как округлую трубу, так и профильный аналог.

Главное, чтобы тематический элемент:

• Был изготовлен из оцинкованной или углеродной стали;
• Имел 4-миллиметровые стенки;
• Отличался небольшим весом;
• Был достаточно высоким для хорошей тяги;
• Располагал колпаком для защиты от осадков.

Последние два пункта можно соблюсти, если мангал используется в закрытом пространстве или недалеко от высоких объектов, которые ухудшают качество тяги.

Чертеж мангала коптильни из газового баллона: чертежи для самостоятельного изготовления

Первое, что необходимо выполнить – определиться с размером будущего сооружения. Для гриля рекомендуется использовать устройства объемом не менее 20 литров – тогда конструкция получится вместительной. Изделие объемом 27 литров имеет высоту 595 мм, что вполне достаточно для жаровни. Если использовать габариты крупнее, то транспортировать такое устройство будет нелегко.

Сделать своими руками можно коптильню, барбекю, смокер или традиционная жаровня. Сооружение первого вариант привлекает особый интерес – здесь легко готовить мясо, рыбу и другие продукты. Основой является чертеж, чтобы его правильно изобразить, необходимо следовать советам:

1. Вычислить высоту и ширину – для этого необходимо ознакомиться с габаритами существующих агрегатов.
2. Вычислить размеры внутреннего отверстия – выбираются согласно вместительности и предназначению сооружения.
3. Продумать поддувальные отверстия для кислорода – они должны располагаться снизу.
4. Изобразить патрубок для отвода дыма.
5. Нарисовать на схеме вырезы под шампуры.
6. Продумать полочку для дров.

Не стоит забывать о крышке для закладки продуктов. Ее изготавливают из верхней части прибора, отрезая ее болгаркой и закрепляя на петли или уголки. При изготовлении вертикальной коптильни необходимо продумать стационарные ножки и крышку для емкости.

Из чего сделать опоры для мангала из газового баллона

Подходящий материал для опор – профильная труба прямоугольного сечения, квадратный пруток, уголок. Иногда берут станину от швейной машинки старого образца с ножным приводом. Основное требование к опорной конструкции – надежность и устойчивость.

Варианты опорной конструкции:

• С двумя ножками. Из трубы или прутка сваривают опорную раму, похожую на сечение двутавра. В перекрестьях двутавра приваривают вертикальные ножки.

С четырьмя ножками. Опоры ставят вертикально по углам, внизу стягивают перемычками. На перемычках устанавливают полочку для дров или посуды.Можно сделать две полочки, верхнюю и нижнюю. Если к двум ножкам прикрутить колесики и приделать рукоятку для приподнимания и транспортировки, мангал станет перевозным.

Х-образная. Напоминает козлы для распилки дров.

Для установки баллона сверху на опорах монтируют раму либо крепят дуги из полосы.К раме можно дополнительно присоединить столик, удобнее сделать его складным.Рама из профильной трубы подходит для установки съемного столика на уголках или хранения шампуров.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Разборка баллона

Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.

Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.

Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Кран газового баллона откручивают газовым ключомИсточник pochini.guru

Места под шампура и гриль-сетки для барбекю

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

Мангал из бочки

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.

Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.

Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

Мангал из пропановых баллонов с емкостью для угля или дров

Мангал из газового баллона своими руками по шагам

Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.

Подготовка баллона

Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.

Удаление конденсата

Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.

При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.

После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.

При необходимости можно повторить закачку воздуха.

Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.

Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

Разрезка баллона

Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба

Крепление крышки и других элементов

После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.

Приваривают необходимые детали на зачищенный до чистого металла баллон.

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

Что понадобится для работы

Помимо того, что я сейчас перечислю, в процессе работы может понадобиться что-то, не вошедшее в перечень. Так что не надо кидать в автора гнилыми помидорами, если что-то не указал. Из материалов потребуется, понятное дело, сам баллон, а также:

стальные трубы и уголки;
петли от дверей, обратите внимание – тоже стальные, никакой латуни;
если конструкция предусматривает наличие дымохода, то потребуется труба с коленом под прямой угол, диаметром 100 мм;
гайки, болты или шпильки для крепления конструкции;
теплостойкие краска и грунтовка, наждак, растворитель, фурнитура для того, чтобы облагородить внешний вид изделия (это по желанию).

Из инструментов точно будут нужны:

• сварочный аппарат с электродами;
• болгарка, а диски на неё понадобятся и для резки, и для зачистки;
• электродрель со свёрлами по металлу;
• рулетка;
• кернер, мел, маркер для разметки;
• кисть для нанесения грунта и/или краски;
• ключи гаечные и плоскогубцы.

Из чего сделать опоры для мангала из газового баллона

На землю такую жаровню не положишь, соответственно, необходима опора. При этом она должна выдерживать высокую температуру – ведь корпус баллона при горении дров и углей нагревается до 600…700 градусов Цельсия. Соответственно, выбора падает на металл.

Самый простой способ – приварить ножки из трубы, уголка или полосы, связав их с помощью перемычек и раскосов в жесткую конструкцию.

Это один из самых простых вариантов. Два куска полосы, изогнутых по диаметру баллона, соединяющий из уголок и ножки из квадратной трубы. Для упрочнения и большей жесткости внизу ножки попарно скреплены фрагментами той же квадратной трубы, более длинный кусок соединяет боковые стороны.

Здесь конструкция более сложная – помимо основной рамы с решеткой внизу (для дров), имеется рама для боковой панели. Вся подставка сварена из трубы с сечением 20х20 или 25х25 мм. Чтобы баллон не смещался на плоской подставке, на верхнюю часть рамы наварены уголки.

Аналогичная подставка, но вспомогательная панель вынесена вперед.

А это вариант поинтереснее – в качестве подставки использован пьедестал от старинной швейной машинки. Вес у такого изделия получается весьма солидный, легко переносить его с места на место не получится, поэтому в данном случае добавлены колеса.

Здесь также использована станина от швейной машины, но боковые части раздвинуты по длине баллона, рядом с педалью, ныне подставкой для дров, расположен второй баллон. Таким образом, в мангал можно использовать для горячего копчения. Модель дополнена коваными деталями – держателем для полотенец, поварских принадлежностей, щетки и прочего.

Конструктивные особенности газового баллона

В 1953 г. была утверждена конструкция баллонов для индивидуальной газификации квартир и домов. В дальнейшем были разработаны устройства, устанавливаемые не снаружи, а внутри здания.

Газовые баллоны для индивидуального использования по ГОСТ 15860-84:

1 – башмак; 2 – нижнее днище (сфера нижняя); 3 – пояс усиления; 4 – верхнее днище (сфера верхняя); 5 – место для паспорта баллона; 6 – воротник (кожух защитный); 7 – клапан; 8 – ограничительное кольцо горловины для баллонов без обечайки и с клапаном; 9 – обечайка; 10 – кольцо горловины для баллонов с обечайкой и вентилем; 11 – вентиль запорный; 12 колпак предохранительный

Для проектирования мастерам важны основные размеры, их можно найти в прилагаемой таблице 1. Пользуясь данными, можно самостоятельно проработать вид и параметры изделия, которое предполагается изготовить самостоятельно.

Таблица 1: Размеры баллонов для хранения и перевозки пропана

Значения размеров баллонов, мм	Емкость баллона номинальная, л
2,5	5,0	12,0	27,0	50,0	80,0
D	200±2,5	222±+3,0	222±+3,0	299±3,0	299±3,0	299±3,0
D₁	200±3,5	200±3,5	200±3,5	270±4,0	299±4,0	299±4,0
D₂	155±5,0	155±5,0	155±5,0	222±5,0	–	–
D₃	160±3,5	160±3,5	160±3,5	230±4,0	–	–
S	2,0±0,3	2,0±0,3	2,0±0,3	3,0+0,3	3,0+0,3	3,0+0,3
H	225±2,0	285±2,0	470±2,5	575±3,0	960±3,5	1400±4,0
H₁	136±2,0	197±2,5	384±2,5	474±3,0	830±3,5	1275±4,0
Масса сжиженного газа в баллоне, кг	2,8±0,10	4,0±0,12	6,0±0,15	14,5±0,10	22,0±0,15	31,5±0,20

Из представленных данных видно, что толщина стенок у емкостей большого объема довольно солидная, она составляет 3 мм. Для устройств, где производится сжигание твердого топлива, подобные стенки будут служить довольно долго.
