Мангал из металла своими руками в том числе с крышей, чертежами и фото его изготовления (видео)

Определитесь с моделью

В зависимости от особенностей конструкции кровли вы можете сделать мангал с крышей стационарный либо мобильный – его можно будет переносить. Также возможны разнообразные дополнительные элементы в конструкции, которые добавят и нового функционала.

Типы конструкций:

Переносной металлический мангал с крышей. В этом случае выбирается компактный размер, а кровля предусматривается съемной. Чтобы легкая конструкция не слетела в порывах ветра, ее ножки нужно установить на длинные металлические уголки и прикрутить с помощью болтов.
Конструкция на колесиках. Такой мангал с крышей напоминает тележку. Две ножки у него на металлических уголках-опорах, а другие две – в виде колес. Конструкцию легко можно передвигать на новые участки.
Мангал с купольной или высокой крышей. Если ваш дизайн предусматривает громоздкую кровлю, то в нее в обязательном порядке устанавливается вытяжная трубка

Это важно! Дым не будет клубиться под кровлей, а сможет вытягиваться через трубу.

Стационарный вариант. Это конструкция громоздкого и непереносного мангала

Его можно использовать круглый год. Такие мангалы встраиваются в уличные беседки. Здесь предусмотрены столик, посадочные места и ниша для складирования дров.

Необходимые инструменты и материалы:

• Сварочный аппарат.
• Каска, очки и жаростойкие строительные перчатки (для защиты).
• Дрель.
• Рулетка.
• Болгарка.
• Строительный уровень.
• 4 уголка из металла.
• Металлические листы толщиной в 5 мм.
• 2 или 4 профтрубы 40 на 40 мм.
• Черепица или шифер – купить по желанию (для декорирования кровли).

Совет! Если вы решили не оставлять крышу конструкции металлической, то листы можно декорировать черепицей. Например, под цвет кровли вашего дома. Не используйте поликарбонат! Этот материал пожароопасный.

Зонирование

Площадка для барбекю делится на две основные зоны – зона приготовления и обеденная зона. Мангал нужно устанавливать не ближе 2 метров от обеденного стола, лучше всего жаровню установить в углу или у дальней стенки площадки. Обеденная зона не должна преграждать подход к огню, поэтому стол и места для сидения располагают в парадной части беседки. Мангальную площадку удобно разместить в патио, которое создает естественную защиту от ветра из стен построек. Стол можно поставить на веранде или соорудить навес с опорой на одну из стен дома, жаровню оставляют под открытым небом или ставят поодаль под навес у дома.

Зона отдыха на дачном участке под открытым небом может быть сформирована вокруг центрального мангала

Дизайну мангала в этом случае уделяется большое внимание, так как столы с диванами расставляют вокруг летней печи. По периметру площадки отдыха неплохо высадить живую изгородь, которая придаст уюта и защитит от посторонних взглядов

Заграждением от ветра могут стать декоративный плетень или поленница. Красивый вариант – размещение зоны отдыха на берегу естественного или искусственного водоема.

Простейшие схемы крыши над мангалом

Конструктивно крышу для мангала можно сделать в одном из трех вариантов:

1. В виде металлической надстройки над стальным или чугунным корпусом мангала. Крышу можно сделать съемной, или использовать подобную схему для небольших переносных мангалов;
2. В форме отдельно стоящего навеса над мангалом из камня или металла. При желании навес можно сделать универсальным, и использовать пространство под навесом для застолья после окончания процесса жарки;
3. Большие стационарные конструкции в большинстве случаев предпочитают сделать в виде одной постройки с варочной поверхностью, коптильней и камином. В этом случае крышу можно сделать в виде беседки или пристройки к летней кухне.

Самый простой вариант крыши можно сделать в виде легкого тканевого навеса из полиэфирного или плотного тента, при условии пропитки полотна антипиреновыми составами. Но такая схема крыши подходит больше для походных условий или отдыха на природе, при постоянном использовании полотно быстро пропитывается запахами и испарениями и теряет привлекательный внешний вид.

На следующем месте по трудоемкости стоит простой четырехстоечный мангал с арочным вариантом крыши и дровяной полкой. Размеры конструкции указаны на чертеже.

Для постройки навеса-крыши потребуется четыре отрезка стальной трубы, диаметром в ¾ дюйма и длиной 220 см, станок для гибки арматуры, лист металла 140х125 см, а также стальная сетка и полудюймовый трубчатый профиль, длиной 300 см.

Первоначально потребуется сделать арочную крышу для мангала. Изогнуть стальной 2-х миллиметровый лист руками достаточно сложно. Поэтому, если нет навыков формирования кривых и дутых металлических поверхностей с помощью выколотки на деревянной оправке, лучше сделать арочный профиль на подходящем гибочном оборудовании в ремонтной мастерской.

Вертикальные трубчатые стойки можно приварить прямо к стальному корпусу мангала, в нижней части конструкции необходимо сделать полку под дрова из полудюймовой трубы. Отрезки профиля прихватывают точками сварки, но не сваривают полноценным швом, пока не будет собран корсет и опора для крыши.

Конструкция мангала с крышей получается неустойчивой, поэтому на торцах вертикальных стоек необходимо сделать стальные пластины, через которые всю конструкцию можно крепить к бетону или любой другой опорной поверхности. Подобную конструкцию можно сделать переносной, если вместо дров на нижнюю полку уложить груз, например, мешок с песком или любым другим балластом.

Боле устойчивая и одновременно более жесткая схема крыши мангала изображена на втором чертеже с размерами конструкции. Технология изготовления каркаса навеса аналогична предыдущему случаю, но вместо тяжелой трубы в ¾ дюйма, постройку можно сделать из полудюймового материала. Это позволит снизить вес и одновременно сделать конструкцию мангала с крышей переносной, безо всякого рода утяжелителей.

Конструкций постройки каркасного навеса из металла существует более чем достаточно. Все они отличаются по размерам, весу, устойчивости и прочности, но сделать их ненамного сложнее, чем два предыдущих варианта.

Красота и рациональность кованых конструкций навесов

Пластичность и высокая прочность стали позволяет сделать самые интересные по форме и содержанию навесы и крыши над жаровней мангала. Арочные, гнутые, дугообразные козырьки из металлического листа изготавливаются намного проще и точнее, кроме того, использование кованых элементов позволяет сделать мангал более симпатичным и интересным.

Обязательным элементом удачного варианта крыши принято считать наличием вентиляционного продуха, как на фото. Если в центре, над основной поверхностью арочной крыши сделать закрытый люк с перфорированными боковыми стенками, то практически весь дым и горячий воздух будут уходить через люк, не создавая особого дискомфорта для повара. Крышу люка обязательно нужно сделать изогнутой дугой, чтобы влага, конденсирующаяся с внутренней стороны металлического листа, не скапывала обратно в мангал. В этом случае капли стекают по внутренней поверхности за пределы жаровни.

Как сделать навес для мангала на даче своими руками – пошаговая инструкция

Будем делать небольшой деревянный навес над мангалом своими руками с поликарбонатной односкатной крышей. Перед работой необходимо выполнить чертеж, где будут указаны основные узлы и размеры конструкции.

По чертежу просчитайте, сколько и какого материала потребуется для крыши над мангалом

Выбираем место для мангала, желательно, чтобы оно было белее чем за 5 м от вашего жилого дома. Размечаем участок столбиками, натягиваем веревку. Если планируется площадка из плитки или бетона, снимаем верхний слой грунта. Выкапываем по углам ямы для столбчатого фундамента, глубиной 700 мм. Расстояние между столбами для навеса под мангал не более 2 м. Если почва болотистая или зыбкий грунт, лучше сделать свайное основание.

Важно: Согласно пожарным нормативам, мангал даже с навесом запрещено размещать ближе чем на 8 м к соседнему дому.

На дно насыпаем песчаник и щебень, слои по 100-200 мм, трамбуем. Вязем из 3-4 рифленых прутов армирующий каркас, диаметром 300 мм. Наливаем на до 100 мм бетона и вставляем каркас. Обматываем его рубероидом на 2 слоя, проклеиваем край. Заливаем импровизированный столб бетоном, желательно, чтобы он на 100-200 мм был выше уровня земли.

Как правильно бетонировать анкер

Полезно знать: Для экономии средств и времени фундамент под навес для мангала можно не заливать. Достаточно промазать стойки битумом на 2 раза, хорошо обмотать рубероидом и забетонировать столбы в земле, но такое решение для мангала не долговечно, хоть и очень дешево.

Один из способов крепления вертикальных стоек на фундамент

Через 28 суток, после окончательного становления бетона, можно приступать к возведению навеса над барбекю. На металлические, оцинкованные уголки крепит вертикальны столбы, из бруса с сечение 100*100 мм, проверяем геометрию по отвесу. Замеряем высоту опор, подпиливаем до нужного уровня. Чтобы сохранить правильный уклон крыши над мангалом, передние столбы должны быть выше задних на 300 мм на каждый м/п. Так, если глубина строения над барбекю 2 м, то передние столбы следует делать выше задних на 600 мм.

Стягиваем конструкцию над барбекю по периметру верхних оголовков столбов брусом с сечением 100*100 мм, на уголки, для прочности можно сделать запилы на полбруса. Проверяем вертикали и горизонтали строения.

Далее из обрезной доски 100*40 мм делаем стропильную систему, устанавливаем на специальное крепление – салазки. Расстояние между стропилами 500-600 мм, но не более 1 м. Край стропильной ноги должен на 300 мм выходить за пределы верхней обвязки, чтобы вода не попадала внутрь зоны барбекю.

Схема сборки простой конструкции над барбекю

Обрабатываем все деревянные детали вокруг мангала антисептиком и огнеупорной пропиткой, средство должно отвечать 1 степени защиты от пожара, обычно розового цвета. После высыхания пропиток конструкцию для барбекю нужно покрыть краской, лаком, лазурью либо цветным маслом.

Можно монтировать над мангалом крышу из поликарбоната. Лист нарезаем в размер и крепим на специальные термошайбы, торцы закрываем специальным алюминиевым профилем, чтобы осадки и пыль не попадали внутрь сот.

Как правильно крепить поликарбонат к дереву

Навесы для барбекю на даче можно строить из любых подручных материалов, очень красиво и гармонично с природой смотрятся постройки из стволов деревьев или из бутового камня

Обратите внимание на галерею к статье, в ней вы найдете простые и оригинальные идеи для барбекю на своем участке

Полноценный комплекс с мангалом и зоной отдыха

Мангал с крышей в виде арки

Такая конструкция отлично впишется в интерьер дачного домика. На фундамент кладётся основа из природного камня или кирпича. Делать её можно П-образной формы, чтобы вниз складывать уголь или дрова. Для устойчивости дополнительно делается стенка сзади основы. После укладывается плита, и на неё возводится кирпичная конструкция арочного типа. При возведении арки, в верхней части необходимо будет сделать усиление, чтобы конструкция не разрушилась.

Трубу следует делать по размерам – 1⁄4 сечения внутренней части мангала и покрыть её поверхность материалом, который не проводит тепло. Это покрытие уменьшит вероятность возгорания, если мангал с крышей и стоит в беседки.

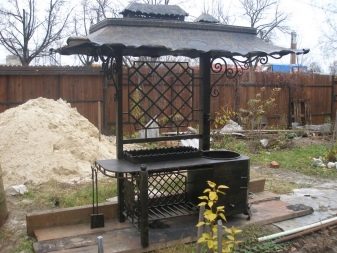

Купить жаровню для дачи: фото кованых мангалов с крышей

Кованые красивые мангалы для загородного дома можно купить, заказать у мастера или сделать своими руками. Изделие под заказ будет полностью отвечать вашим требованиям, но такая модель обойдется дороже. Можно сделать мангал самостоятельно. Это позволит приобрести полезное приспособление, потратив минимум средств.


Кованый мангал можно изготовить на заказ, купить готовый или сделать своими руками.

Кованые мангалы с крышами относятся к профессиональным изделиям и отличаются надежностью, долговечностью и стильным внешним видом. Для их изготовления используется сталь толщиной от 2 до 5 мм. Благодаря этому мангалы сохраняют первозданное состояние на протяжении продолжительного времени активного использования.

Художественная ковка позволяет мангалу не только выполнять свою главную функцию – готовку, но и украшать пространство. Единственный недостаток таких моделей – их практически невозможно создать в домашних условиях.

В интернете можно найти много фото мангалов своими руками, а также чертежей, с помощью которых легко создать уникальную вещь. Не нужно проделывать сложные математические расчеты – достаточно уметь пользоваться сварочным аппаратом. Создать шедевр с использованием кованых деталей сможет только профессиональный кузнец.

Простое изделие несложно оснастить дополнительными функциями. Нелишней будет небольшая рабочая поверхность, на которую можно поставить миску или положить продукты. Мангал с казаном из металла требует наличия специальных подставок.

Красивый кованый мангал станет отличным украшением для загородного участка.

Что касается больших каменных конструкций, то их также можно купить в готовом виде или заказать их сборку сразу на месте. В некотором роде такие модели даже проще сделать самому, чем металлические аналоги. Это связано с тем, что порядовая кладка кирпичей печи – задача, с которой способен справиться любой человек. С другой стороны, необходимо правильно организовать отток горячего воздуха и создать внутри печи оптимальную температуру.

Диапазон цен на изделия с навесом достаточно широк. Недорогие неразборные модели можно купить за 8-14 тыс. руб. Стоимость мангалов, декорированных художественной ковкой, стартует от 17 тыс. руб. и заканчивается 45 тыс. руб. В этом же диапазоне находятся цены на конструкции с небольшой печкой и чугунным казаном. Профессиональные модели с габаритной жаровней, оснащенные вертелом, коптильней и плитой, стоят от 60 тыс. руб.

Изготовление: особенности

Если готовые модели мангалов с крышей не привлекают по какой-то причине, то стоит задуматься над созданием жаровни своими руками. Начать стоит с чертежей. Их можно создать как самостоятельно, так и взять уже готовый вариант в интернете. Чаще всего самостоятельно изготавливают металлические и кирпичные мангалы.

Для изготовления металлического мангала с крышей понадобятся следующие материалы и инструменты:

• трубы или уголки с сечением не менее 40 миллиметров;
• листы стали минимальной толщины 0,4 сантиметра;
• сварочный аппарат и электроды;

• доски;
• покрытие для кровли;
• железо;
• болгарка;
• ножовка;
• дрель;
• уровень;
• шуруповерт;
• рулетка;
• молоток;
• крепежные элементы.

Когда есть все необходимые материалы и инструменты, а конструкция мангала с крышей разработана, можно приступить непосредственно к его созданию.

Первое с чего начинается изготовление – это жаровня. Ее длина составляет от 80 до 120 сантиметров, ширина – от 25 до 30 сантиметров, а высота – от 20 до 22 сантиметров. Металл для жаровни должен быть не толще 3 миллиметров

Особое внимание стоит уделить расстоянию между шампурами и углями, которое должно быть в пределах 12–15 сантиметров. Чаще всего рабочее место делается из верхней полки под жаровню и нижней полки под дрова.
После того как кровельное железо разрезано на пластины в соответствии с размерами, их сваривают друг с другом

Нижняя часть жаровни должна быть оснащена отверстиями, которые служат для притока воздуха. Последний штрих – это изготовление ножек жаровни из металлических пластин.
Крыша для жаровни устанавливается на 4–6 вертикальных стоек, которые соединены между собой горизонтальными перегородками. Детали крыши лучше всего соединять очень жестко.

Очень важно правильно выбрать кровельный материал, так как на него воздействуют высокие температуры, огонь, пар, температурные перепады и многое другое. Лучше всего для крыши подойдет профнастил, черепица из керамики, металлочерепица

Важно, чтобы размеры крыши были больше размеров жаровни. Крайняя часть кровли должны быть на 0,5–0,8 метра дальше, чем жаровня

Высота крыши выбирается исходя из роста тех, кто будет пользоваться мангалом и желаемых удобств. Крыша должна располагаться так, чтобы готовить на жаровне было удобно.

После того как все собрано, можно покрыть металлические элементы грунтовкой, а затем краской. Причем для окрашивания стоит предпочесть специальную эмаль, обладающую термостойкостью. А также можно мангал дополнить уже готовыми коваными элементами.

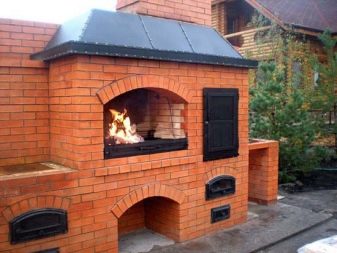

Кирпичный мангал делается стационарным. Стоит учитывать, что под такую жаровню следует выделить большой участок. К чертежам тоже стоит отнестись еще более ответственно, чтобы получился качественный результат. Из преимуществ такого мангала стоит отметить многофункциональность, так как его можно снабдить еще коптильней, печкой, казаном и другими дополнениями.

Чтобы изготовить такую сложную конструкцию понадобятся следующие материалы:

• кирпич, желательно огнеупорный;
• глина;
• песок;
• цемент;
• бетономешалка;
• рубероид;

• арматура;
• доски;
• материал для кровли;
• лопата (штыковая и совковая);
• ведра;
• рулетка;
• уровень;
• мастерок;
• нож;
• кирка.

Поэтапно изготовление кирпичного мангала с крышей своими руками выглядит следующим образом.

• Первым действием после выбора участка под мангал является заливка фундамента. Глубина фундамента рассчитывается с учетом того, сколько будет рядов кирпича. Стоит помнить, что стяжка из бетона на один ряд кирпича составляет 1,5 сантиметра. Что касается ширины и длины фундамента, то они должны быть больше кирпичной кладки минимум на 10 сантиметров.
• Когда размеры фундамента определены, следует вырыть котлован и сделать опалубку. На дно котлована насыпается песок высотой 10–12 сантиметров, а затем укладывается арматура. После этого траншею нужно заполнить раствором бетона. Как только он застынет, убирается опалубка и ложится рубероид.

Если вокруг жаровни будет создаваться беседка, то под ней стоит сделать ленточный фундамент.

• Первый и второй ряды кирпичей укладываются непосредственно на рубероид. Кладка осуществляется при помощи раствора из глины и песка. Между кирпичами шов должен составлять 3–4 миллиметра.
• По завершении кладочных работ начинается строительство самой беседки.
• Затем делается настил кровли. Опорные столбы для кровли создаются из кирпича, бруса или металла. На крышу лучше всего сразу вывести дымоход. Для крыши лучше выбрать профнастил или металлочерепицу.
• Пол можно сделать бетонным или из керамической плитки.
• При желании мангал можно дополнить коптильней. Для этого понадобится ТЭН (0,5–1 кВт), решетка и противень.

Основные аспекты эксплуатации

Во время использования мангала для дачи с крышей и печкой нужно соблюдать следующие простые правила:

• никогда нельзя оставлять жаровню без присмотра, когда в ней находятся горящие угли, поведение огня непредсказуемо;
• следует следить, куда разлетаются искры и горячий пепел от горящих углей, в случае появления опасности принять меры;
• не заполнять очаг мангала более чем на 25 %;
• нельзя пользоваться жаровней во время очень сильного ветра или в пожароопасный период (его границы определятся официальными законодательными актами);
• использовать для розжига и топки специально подготовленный древесный уголь, дрова из осины или ольхи;
• не рекомендуется использовать для его розжига и топки древесный строительный мусор, фанеру, хвойные и березовые дрова;

Специально подготовленный древесный уголь – лучшее топливо для розжига и топки металлических мангаловИсточник kotel-modul.ru

• через 1-2 часа, вычищать из него образовавшуюся золу;
• нельзя разжигать очаг, применяя легко воспламеняющиеся жидкости, особенно бензин;
• его нельзя использовать не по назначению, например, для сушки одежды;
• им нельзя пользоваться в состоянии алкогольного опьянения, когда человек слабо контролирует свои действия;
• после использования и остывания конструкции для жарки очистить ее от сажи с помощью влажной тряпки или ветоши;
• после приготовления мяса, рыбы или птицы угли не оставлять в жаровне, а затушить их в специальном контейнере.

Посмотреть, какие бывают мангалы с крышей можно в этом видео:

Итоговый вывод

Решая приобрести стационарный мангал, состоящий из жаровни и крыши и других элементов, следует учитывать целый ряд факторов, связанных с его функциональностью, стоимостью, правилами монтажа и эксплуатации. Даже готовая под ключ металлическая конструкция потребует серьезных подготовительных работ по обустройству площадки для ее установки. А эксплуатация мангала сопряжена с ответственным отношением к объекту повышенной пожарной опасности. Учесть все это можно посоветовавшись с профессионалами. В итоге потребитель получит место, оборудованное всем необходимым для приготовления пищи на огне.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
• опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

• крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

• изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
• вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
• ножки – уголок либо профильная труба.

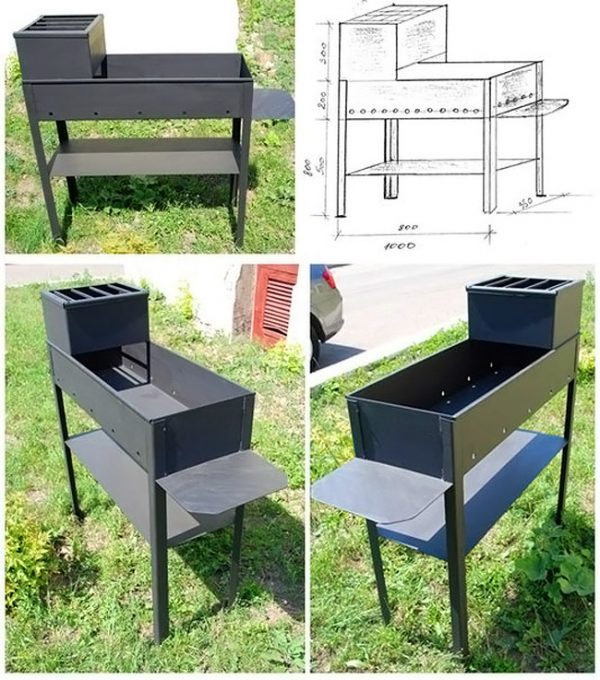

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

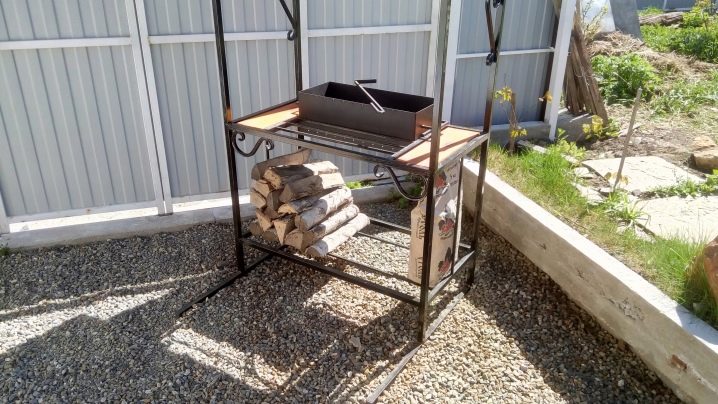

Мангал со съемной подставкой из металла 8 мм с размерами

Мангал на съемных ножках подойдет для стационарного использования и для перемещения с собой в машине на пикник. Это очень удобная и простая модель мангала, которую можно смастерить из металла своими руками.

Чертежи и схема работы довольно просты. Размеры можно оставить как в описании или подогнать под себя. Мангал на фото в описании сделан из металла толщиной 8 мм для прочности. Сварка осуществлялась электродами 4 мм.

Размеры мангала на образце следующие:

• высота ножек – 760 мм;
• высота короба – 15 мм;
• ширина короба – 320 мм;
• длина короба – 630 мм;
• расстояние между пазами для шампуров – 100 мм;
• расстояние от крайних пазов до боковой стенки – 50 мм.

Размеры продуманы и рассчитаны на небольшую семью и для удобства перевоза всей конструкции в автомобиле.

Делать мангал следует так:

Распилить металл по размерам на заготовки.

Сварить короб, предварительно скрепив его прихватками.

Приварить снизу с 2 сторон 2 уголка.

Выпилить прорези под шампуры.

Обработать щеткой на болгарке и смазать составом против ржавчины.

Можно не сверлить отверстия по бокам для прохода воздуха. При желании из можно просверлить позже.

Изготовить станину из трубы 15 мм. Приварить пластины снизу на ножках, чтобы они не проваливались в почву. Станину можно покрасить термостойкой краской.

Мангал можно ставить на станину, уголки будут фиксировать его. Можно использовать мангал и без подставки. В этом случае уголки будут выполнять функцию ножек.

Как сделать металлический мангал с навесом (с крышей)

Чтобы защитить конструкцию для приготовления шашлыка от природных осадков, рекомендуется сделать навес. Перед этим необходимо разработать чертеж, с указанием основных параметров и частей.

Крышу можно сделать из шифера, поликарбоната или металлической черепицы. Боковины лучше собирать из профильной трубы с сечением 40Х40. Чтобы улучшить внешний вид рамы, к ней крепятся декоративные элементы.

Компактное сооружение с навесом выглядит следующим образом:

Боковые стойки из профильной трубы можно сделать прямыми, однако придать уникальный внешний вид позволяет гнутый металл. Своими руками это сделать практически невозможно, поэтому нужно подготовить трубу длиной до 2,5 м и отвезти специалистам, а также показать схему.

Когда профиль будет готов, нужно будет сварить раму. На следующем этапе изготавливается держатель жаровни, а также решетки дровника.

Чтобы избежать перекосов конструкции, нужно иметь опыт сварочных работ, это позволит добиться единого сооружения решеток и рамы. Поэтому боковые стойки нужно устанавливать на ровной поверхности и параллельно друг другу. Поэтому рекомендуется воспользоваться помощью еще одного человека.

Перед сваркой элементов их нужно проверить строительным уровнем. После этого крепятся поперечные трубы на крыше. Кровельный материал фиксируется при помощи саморезов.

На последнем этапе изготавливается жаровня. Для этого необходимо подготовить металл толщиной от 3 мм. Во время разработки чертежа, жаровня должна иметь размеры на 3 мм меньше решетки держателя, так как во время нагревания металл будет расширяться.

Если необходимо сделать крышу для большого мангала, то нужно приобрести больше профильных труб. Сделать такой навес, не сложнее предыдущего, нужно только подготовить эскиз.

Этапы работ:

• Профиль нарезать необходимой длины.
• Боковые рамы закрепить при помощи сварочного аппарата.
• При помощи поперечных труб соединить боковины снизу и сверху.
• Сделать решетку держателя жарового ящика и установить на конструкции.
• Сверху боковых стоек фиксируется гнутый профиль, для крепления кровли, которая крепится саморезами.
• При необходимости каркас можно украсить декорированными элементами.

Изготовление переносного мангала

Для загородных пикников стационарный очаг непригоден, поэтому сооружается разборный либо трансформируемый металлический мангал своими руками из листовой стали. Основными нюансами мобильного очага являются:

• высота и ширина днища и боковых стенок, все размеры торцевых стенок сохраняются неизменными;
• ножки делаются съемными (реже крепятся на шарнирах), длина зависит от размеров багажника авто;
• на боковых и торцевых стенках снизу отгибаются полки, на которые после сборки укладывается днище;
• стенки соединяются противоположно направленными относительно друг друга прорезями или так же откидываются на петлях в рабочее/транспортировочное положение.

Больше информации об изготовлении этого типа мангалов читайте здесь.

Таким образом, зная размеры для приготовления шашлыка, примерное количество пользователей, можно изготовить мобильный железный мангал. Для сооружения стационарного дополнительно потребуется сварочное оборудование (хотя можно и без него обойтись), ну а вся необходимая информация есть выше.

Оборудование

Мангал, оснащенный функцией барбекю, отличается более сложной конструкцией. Помимо обязательных элементов (контейнеров для топлива и продуктов), они оборудуются решеткой, крышкой, заслонками для тяги.

Одним из полезнейших «девайсов» для барбекю является термометр. Его наличие позволит готовить настоящие мясные деликатесы разной степени обжарки. Разные сорта мяса, как и размеры кусков, требуют различного температурного режима. Наличие термометра позволит понять, стоит ли прикрыть заслонки, добавить топлива и т. д.

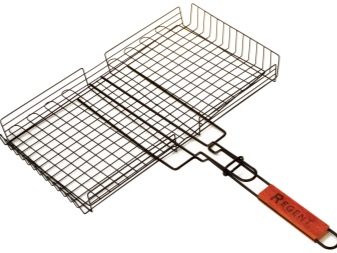

Еще одна деталь, без которой невозможно представить мангал-барбекю – это решетка-гриль. Она может быть из нержавейки (доступный, экономичный вариант), чугунной (практична, долговечна, но и более дорогая). По форме – круглой (универсальная), квадратной, иметь специфические формы (например, для жарки рыбы целиком).

Полезной в устройстве является также крышка мангала. Благодаря ее наличию можно использовать мангал-барбекю в качестве коптильни, защищать продукты от попадания сора в то время, пока вы не готовите.

Кстати, получить многофункциональный комплекс для жарки мяса можно, купив мангал-вставку. Вставка представляет собой простейший с точки зрения конструкции мангал, который может ставиться в кирпичный мангал или барбекю, устанавливаться на столешнице и даже в топке камина.

Материалы

Чуть выше мы уже говорили о том, что мангал бывает стационарным и переносным. Кроме того, принято различать конструкции в зависимости от используемого материала:

Кирпичные

Могут быть только стационарными и иметь различный вид. Самый простой вариант – 4 стенки, соединенные между собой. Отличаются долгим сроком эксплуатации, высокой температурой жара, долгим остыванием.

Как правило, кирпичные мангалы-барбекю устанавливаются в зоне летней кухни и дополняются столешницами, мойкой и другими устройствами для приготовления полноценного обеда.

Наряду с кирпичными, все чаще возводятся версии из газобетона. Материал отличается термостойкостью, доступной ценой. Кроме того, один блок газобетона заменяет несколько кирпичей, что позволяет быстрее закончить строительство. Подойдут для этого и армированные газобетонные блоки из сибита.

Металлические

Мангалы-барбекю из металла, чаще чугуна, могут быть как стационарными, так и мобильными. По своим техническим свойствам это могут быть как приближенные к профессиональным агрегаты, так и простейшие разборные конструкции.

В любом случае, даже толстостенный чугунный мангал будет иметь меньший вес, чем аналогичный по форме и размерам кирпичный.

Чугунные конструкции быстро нагреваются, за счет чего сокращается время жарки. Под воздействием высоких температур они не деформируются, поэтому срок службы устройства – до 100 лет. При этом еда, приготовленная в таком устройстве, может обретать незначительный специфический аромат. Чугунные мангалы также отличаются высокой ценой.

Более доступной альтернативой являются мангалы из нержавеющей стали. Они медленнее прогреваются и менять конструкции, скорее всего, придется уже в конце сезона. Это обусловлено малой толщиной стенок мангала, из-за чего они прогорают и деформируются. Помимо невысокой стоимости, конструкция имеет небольшой вес, мобильна.
