Чертеж мангала

Мангал-барбекю: на что обратить внимание при выборе

Вот наиболее важные детали, на которые следует обратить внимание:

гриль не может быть слишком мелким и плоским — он не позволит равномерно прожаривать и размещать продукты;
портативный одноразовый угольный гриль лучше всего подходит как мобильное оборудование во время поездки за город, так как он занимает мало места, а после использования его можно погасить и благополучно сложить;
обратите внимание, что угольное барбекю должно иметь закрываемый клапан, который уравновешивает температуру внутри, уменьшает высыхание пищи, регулирует поток воздуха; подвижные колеса для облегчения движения; дымоход для воздушной тяги и легкого разжигания углей; дополнительные полки и другие удобства

Виды мангалов

Существует огромное количество вариантов исполнения мангалов. Их можно разделить на несколько основных видов:

1. Простой. Это изделие средних размеров прямоугольной формы, которое может иметь съемные ножки и легко переносится.
2. Разборный. Такой вариант имеет небольшой вес и компактные размеры. Его удобно брать с собой на пикник или в поход. Он может легко разместиться в рюкзаке.
3. Стационарный. Массивная конструкция из металла или кирпича, возведенная на дачном участке или во дворе частного дома.

Выбирая для изготовления подходящий вид конструкции, следует определиться, где и каким образом он будет использоваться.

Приспособления для переноски

Для переноски и хранения складных приспособлений используют сумки. Конечно, можно обойтись и без них, но стильное и удобное приспособление для переноски дает свои преимущества:

• мангал складной в сумке не царапается, не пачкается и не пылится;
• выступающие части изделия (замки, ручки, скобы) не портят обшивку багажника и лежащие рядом вещи;
• все запчасти хранятся вместе, не теряются;
• яркая сумка или чехол укажет свое местоположение.

Сумки делают из брезента или другой плотной ткани, которая не пропускает пыль, хорошо стирается или чистится. Есть самодельные модели из плотной ворсистой ткани.

Чаще всего для складных походных мангалов используют две разновидности сумок-чехлов:

• объемная, аналогичная обычной спортивной сумке  — для мангала с неразборной жаровней,
• плоская модель — для мангалов чемоданов.

Примеры сумок показаны на фото.

Подробная инструкция для изготовления своими руками

Металлические мангалы с крышей являются наполовину стационарными и разборными, в зависимости от модели и способа строительства. Их трудно переносить на другие места, но вполне возможно. Такие конструкции предназначены для защиты мяса от дождя или людей от солнца, если навес довольно широкий.

Создать мангал с крышей своими руками из металла нетрудно. Однако для начала следует детально ознакомиться с основами, изучить сварочный аппарат или проконсультироваться со специалистом. Начинать действия без консультации может быть крайне опасно. Чтобы осуществить задуманную работу, подойдут чертежи и фото. Такие схемы имеют одинаковую полезность. Вот вам несколько примеров, кликните на чертеж, чтобы хорошо рассмотреть размеры.

Прежде чем делать мангал из металла своими руками, следует подготовить инструменты: сварочный аппарат, болгарка, дрель, рулетка и уровень. Если предусматриваются деревянные полочки с жаровней, понадобятся принадлежности для работы с древесиной.

Чтобы сделать мангал из металла своими руками, в список материалов можно внести следующие детали: профильные трубы 40×40 мм, металлические уголки и листы толщиной 4-5 мм. Для кровли крыши сгодится черепица, профнастил или те же металлические листы. Главное, чтобы материал был устойчив к высокой температуре и коррозии. Крышу над мангалом можно выложить шифером или керамической черепицей. Применение поликарбоната нежелательно, так как он пожароопасен.

Мангал из металла с крышей целесообразнее начинать с отсека для дров, непосредственно с жаровни. Оптимальные размеры для нее — 20-25 см в ширину, показатели длины не ограничены, но желательно, чтобы они были не меньше 30 см. Этого будет вполне достаточно для стандартных шампуров с 7 кусками шашлыка.

Профессионалы всегда сваривают жаровню высотой в 20 см. Таким образом, расстояние между мясом и дровами/углем будет достигать оптимальных 70-80 мм. Чтобы поддерживать жар, нужно проделать ряд небольших дырочек диаметром в 15 мм в длинных частях жаровни.

Далее изготовляется каркас. Обычно он насчитывает 4 вертикально расположенных стоек, хотя их может быть как шесть так и две, которые нужно сварить с горизонтальными перегородками внизу, на уровне с жаркой и наверху. Стоит заметить, что все перегородки не прикрепляются в той стороне, где не стоит повар, кроме планки прямо над крышей. Схема учитывает рост кулинара. Все подробности и нюансы можно посмотреть на видео, в самом конце не забудьте посмотреть все размеры деталей, которые использует мастер.

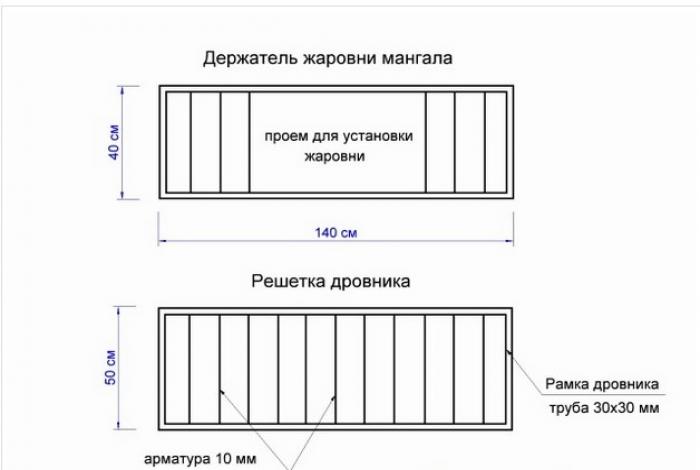

Когда каркас готов, следует изготовить крышу и держатель под нее. В учете с печкой кровля должна располагаться на высоте 50 см. Обычно под крышей нужно сделать квадрат из прутьев, к которому следует прикрепить кровельный материал. Но если стандартный козырек делать не предполагается, под крышу можно приварить изящные декорирующие детали. Желательно, чтобы кровля не располагалась горизонтально, лучше делать со скидкой назад или по бокам. Таким образом дождевая вода не будет мешать повару.

Ну и ещё несколько вариантов разных конструкций и разных дизайнов.

Мангалы с крышей, фото которых отличаются, предусматривают многочисленные декорирующие элементы. Иногда они могут иметь не столько украшающий, сколько практичный смысл. Однако изготовить их из металла своими руками неопытному хозяину дачи не под силу. Тогда можно пойти простым путем: приобрести элементы у мастеров, а после этого самостоятельно приварить их к конструкции.

Фундамент – основа успешного дела

Как сделать мангал из кирпича своими руками? Ну, в первую очередь нужно заняться заливкой фундамента, ведь это самая главная часть всей конструкции.

Сама заливка фундамента разделена на несколько ступеней:

• Первая ступень – копание ямы необходимой глубины;
• Вторая ступень – засыпка дна щебнем и бутовым камнем;
• Третья ступень — установка опалубки (её лучше сделать влажной);
• Четвертая ступень включает в себя залитие всей ямы цементно-песочным раствором (1 к 3);
• Пятая ступень – это укрытие фундамента рубероидом или простой пленкой;
• Шестая ступень (необязательная). Во время засушливой погоды, фундамент поливают водой, чтобы добиться равномерного высыхания. Весь процесс застывания длится несколько недель;

Пока фундамент застывает можно приготовить глиняный раствор.

Для этого надо взять большую бочку или ведро, насыпать глины, залить водой и мешать пока не получится нужная консистенция. После чего добавить песок. Нужный раствор будет выглядеть, как густая сметана.

Раскладной тип мангала

Конструкция быстро собирается без применения дополнительного инструмента, что делает ее неотъемлемым попутчиком на природе. Идеальным материалом послужит нержавейка или более благородные тугоплавкие металлы. Существует множество версий исполнения. Магазинные складные изделия подскажут идеи. Но чем меньше крепежей, тем лучше. Самодельный вариант без лекала не займет много времени и будет уменьшенной копией классики. Порядок действий такой:

1. По фрагментам выкраивается лист. Ширина и длина на 5−10 см меньше, чем в переносном мангале, высота такая же.
2. Мебельными навесами с поддоном соединяются боковые и поперечные стенки.
3. В верхней части стенок прикручиваются крючки либо защелки.
4. Изготавливаются съёмные ножки.

Не стоит искать в лесу камни для разбивки очага. Есть конструкция еще проще, которая вмещается в чехол вместе с шампурами. Состоит она из двух металлических пластин либо уголков толщиной 3 мм. И четырех прутов (восьмерки) длиной до 30 см. По краям полос высверливаются отверстия диаметром 6 мм. Штыри с одного конца утончаются до нужного размера на глубину 3 см. При желании накручивается стопорная гайка. Внизу они заостряются для вкапывания в землю.

На получившиеся две буквы «П» кладутся шампуры с полуфабрикатом. Все.

Минусом выступает только отсутствие стенок, а это большая потеря жара. Поэтому пару партий быстро не приготовить и есть риск пересушить мясо.

Я делал отверстия для тяги на дне. При боковом доступе воздуха кислород полностью не выгорает, получается процесс окисления моего шедевра. Такая «вредность» мне не нужна. Правда, пришлось делать поддон для сбора золы, но это того стоит.

Павел Зимний

Как чай вкуснее из чашки с налетом от многократного использования, так и копоть со стенок мангала дает более насыщенный аромат. Там лучше работают некие инфракрасные лучи. Поэтому я мангал не только не красил, но и не чищу. Не эстетично, зато практично. Даже есть такая пословица: «вторая партия вкуснее первой».

Красноярск

Для защиты дна можно укладывать тонкие кирпичи или песок. При последнем варианте, после готовки шашлыка, картошечка лучше закапывается в горячую смесь.

Александр Иванович

Высоту мангала можно легко подогнать под себя. Опустив руку и согнув ее в удобном положении, вычисляется эргономичное расстояние.

Селюк

Сварку листов можно делать не цельную, а с интервалами. Металл не будет сильно вести и доступ кислорода выше. Но идея с армированием хорошая, хотя и утяжеляет конструкцию.

Митя, Донецк

Originally posted 2018-04-18 12:32:38.

Конструкция простейшего мангала из металла

Ниже можно посмотреть чертеж разборного мангала, который изготавливается из листовой стали. Для него потребуется по две детали торца, боковины и днище. Кроме того, нужно предусмотреть 4 ножки — они могут быть из уголка 25х25 мм или же из трубы. Кроме того, понадобятся гайки для крепления и болты. Разборный мангал вряд ли удастся нарезать ровно с помощью болгарки. Лучше сделать заказ на металлообработку, чтобы в стационарных условиях вам вырубили из листа аккуратные и ровные заготовки.

Однако если вы решите сделать неразборный мангал из металла своими руками, то этот чертеж вполне подойдет. Детали нужно будет надежно приварить, хорошо, если в этом вам поможет еще один человек.

Для металлического мангала потребуется по две детали торца, боковины, днище и 4 ножки

Площадка для барбекю

Постройте отличную площадку для барбекю на открытом воздухе, и устраивайте веселые семейные пикники с друзьями и родственниками. Этот проект предполагает, что у вас есть базовые знания по кладке кирпичей и хотя бы начальные навыки в столярном деле. Такую конструкцию за одни выходные не построить, поэтому настройтесь, что строительство, возможно, затянется на несколько месяцев. Хотя это самый дешевый способ построить гриль барбекю из кирпича своими руками, но все равно нужно рассчитывать на определенные затраты. Но поверти, это будут не лишние капиталовложения, потому что наличие летней кухни значительно увеличит стоимость вашего дома. Многие части проекта можно модифицировать разными способами, поэтому не бойтесь отклоняться от представленной здесь инструкции, это не единственный способ построить барбекю, хотя конечный продукт оказался отличным.

Шаг 1: Подготовьте площадку

• Выкопайте и выровняйте участок земли, на котором будет установлено барбекю.
• Прежде чем заливать бетон, убедитесь, что подвод воды, электрокабели и газовые трубы установлены.
• Запустите все коммуникации через фундамент и закройте.
• Затем сделайте опалубку, в данном случае размер площадки 90×335 см.
• Приготовьте раствор согласно инструкции на упаковке и залейте. Если у вас нет своей бетономешалки, то можно взять в аренду или попросить у знакомых, а то мешать придется много.

Шаг 2: Положите первый ряд печных блоков

Первое, что нужно сделать, это использовать цементную эпоксидную смолу для надежной установки арматуры в бетонный фундамент.

• Просверлите отверстие и добавьте смолу.
• Затем постройте сухую колодец для слива воды. Если есть, возможность подключится к домашнему сливу, тогда это не обязательно.
• Выкопайте глубокое отверстие, которое немного больше, чем у бочки, которая у вас есть, затем просверлите много отверстий и установите сливные трубы через крышку.
• Установите бочку в яму и по бокам засыпьте гравием.
• Сделайте раствор  и заложить первый слой кирпичей.
• Залейте сливные трубы цементом, чтобы их не было видно.

Шаг 4: Уложите следующие ряды блоков

Уложите еще несколько рядов, оставив спереди отверстие для дверей. Используйте скобу, чтобы закрепить над дверью средний кирпич.

Шаг 5: Изготовьте бетонные формы для столешниц

Сделайте форму, чтобы залить нижнюю поверхность столешницы. Проверти, что формы хорошо закреплены и не будут наклоняться под весом бетона. Убедитесь, что используете достаточно арматуры. Прутья, торчащие из блоков, можно согнуть, чтобы закрепить в столешницу.

Шаг 6: Изготовьте формы для верхней столешницы

Сделайте форму для верхней столешницы. Изготовьте 3 деревянные  фигурные скобки, прикрепите их к стороне барбекю и залейте в первую очередь. Не забудьте добавить к ним арматуру, прежде чем они высохнут.

Шаг 7: Залейте форму столешницы

• Приготовьте раствор и залейте в форму.
• Рассчитайте так, чтобы он простоял нетронутым несколько дней.
• Убедитесь, что поверхность ровная, воздушные пузыри не так важны, потому что они будут заложены плиткой.
• Затем, с помощью дрели и эпоксидные смолы закрепите стойки для крышки.

Шаг 8: Штукатурка

Приготовьте смесь штукатурки и добавьте любой цвет, который вам нравится. Затрите снаружи блоков, не нанося на столешницу.

Шаг 9: Плитка

Выберите плитку, которая вам нравится. Затем смешайте плиточный клей и нанесите на столешницу в переднюю область между верхним и нижним краем. Сначала установите краевые плитки, затем по периметру сверху и центральные по диагонали. Как только вся плитка будет на месте , установите раковину и боковую горелку.

Шаг 10: Двери

Для дверей возьмите любой доступный материал. В данном случае использовали обычные доски, правда с антикварными шарнирами и ручками для эффекта.

Шаг 11. Крыша

Вы можете сделать навес, который лучше подходит для вашего климата и погодных условий. Идея перголы, как в данном случае, для южных районов не плохая, если вам подходит, то нужно приготовить опоры 4×4 для стойки, бруски 2×6 для боков и 2×2 для планок. Покрасьте дерево в соответствие с остальной частью барбекю. На столбе закрепите все электрические  коробки и повесьте как минимум четыре фонаря, чтобы было комфортно в ночное время.

Шаг 12: Площадка

Площадку вокруг барбекю можно заложить брусчаткой или тротуарной плиткой. В этом проекте этот вопрос только в процессе, поэтому пошаговых фото пока нет.

Вот и все, осталось купить мебель для патио и для полной идиллии сделать барные стойки.

Источник фото www.instructables.com/id/build-a-backyard-barbecue%21/

Основные виды и особенности мангалов

По материалу они бывают:

• металлические,
• из кирпича или блоков.

По конструкции различают:

• разборные,
• неразборные.

Разборные, используемые для перевозки на природу, делают из тонкой стали толщиной 1—2 мм, чтобы конструкция получилась не слишком тяжелой. В них лучше загружать уголь, а не дрова. В этом случае мангал прослужит дольше: не прогорит и не искривится сразу. Срок службы — 5—10 лет.

Мангал со съемной крышей. Крышу можно быстро установить, если начался дождь

Большие и тяжелые неразборные шашлычницы из кирпича, толстой стали или чугуна, с массивной кровлей устанавливают стационарно. Более легкие металлические мангалы с крышей снабжают ручками для переноски, а также колесами. В случае необходимости их можно перемещать по участку, убрать на хранение в подсобное помещение.

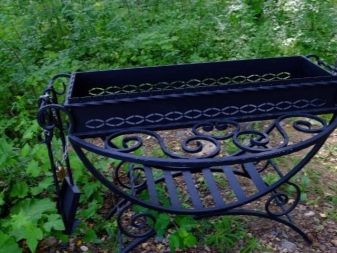

Массивный кованый мангал устанавливается стационарно

По сложности исполнения:

• простые;
• с элементами декора, например, коваными;
• оригинальной конструкции.

Особенности укрытия для мангала на даче

Конструкция кровли во многом обуславливает отличительные особенности мангалов под крышей. Навес может прикрывать только жаровню или жаровню с шашлычником либо защищать от солнца или непогоды всю компанию.

Конструкция выполняется так, чтобы дым собирался и отводился из рабочей зоны, для чего в кровлю иногда встраивают трубу. Также на ней не должна скапливаться вода и задерживаться снег. Для этого плоскую крышу устанавливают под наклоном не менее 10 градусов или делают покатый навес.

Кровлю изготавливают:

• из листовой стали,
• металлочерепицы,
• профнастила,
• шифера,
• обработанного дерева.

Больше подходят первые три варианта. Мангалы с крышей из металла, даже тонкого, наиболее универсальны. Шифер достаточно тяжелый, он менее удобен в работе. Кроме того, он менее устойчив к нагреву.

Профнастил — один из бюджетных материалов для крыши простой формы

Комплектация

Стандартная комплектация включает основные части:

• жаровню,
• подставку под жаровню или ножки,
• опоры для козырька,
• крышу.

Вес изделия, как правило, небольшой, поэтому мангал может быть разборным и переносным.

В зависимости от комплектации стандарт может дополняться:

• трубой для отведения дыма,
• решеткой для барбекю,
• подставкой или печкой под казан,
• небольшим разделочным столиком,
• столешницами,
• мойкой,
• дровником.

Как сделать вертикальный мангал из металла

Для тех, кто решил сделать вертикальный мангал своими руками, необходимо начать с подготовки рабочего места, материалов и инструментов. Затем определиться:

• с типом конструкции;
• на какое количество шампуров будет мангал;
• выбрать чертеж мангала.

Необходимые инструменты и материалы

• листовая сталь толщиной 3 мм;
• арматура 6-10 мм, лучше квадратная;
• сетка с толщиной прута 2-3 мм и ячейками не более 3 см;
• тонкая сталь для изготовления поддона золосборника;
• болгарка, диски для резки и зачистки;
• сварочный аппарат и комплектующие к нему;
• рулетка и строительный уголок;
• очки и перчатки.

При отсутствии навыков сварки или сварочного оборудования можно подготовить все составляющие и отнести в металлоцех для сборки, либо использовать крепежи из болтов. Тогда для работы потребуется дрель и сверла по металлу. Все детали соединяются внахлест или используются уголки. Арматура заменяется металлическими пластинами.

Чертеж разборного мангала

Чтобы рассчитать количество материала нужно определиться с габаритами и разработать чертеж с точными измерениями.

Делаем простую модель с горизонтальным размещением шампуров.

Составные части и габариты (размеры):

1. Основание жаровни: ширина 15 см, длина 50 см, или в зависимости от длины шампуров, которые будут использоваться.
2. Боковые стенки: их ширина соответствует ширине основания, высоту можно менять, 40 см достаточно для компактного и удобного мангала.
3. Ребра жесткости — два куска арматуры, по длине равные основанию.
4. Сетка, привариваемая к готовому каркасу.
5. Ножки из арматуры, их можно сделать съемными, приварив через болты.
6. Крючки для стоек, на которые крепятся шампуры. При отсутствии сетки ее можно заменить, приварив предварительно нарезанные куски арматуры с шагом в 2-3 см.

Раскрой металла

Подготовив все материалы и инструменты, надев защиту можно приступать к работе.

1. Изготовление основания и боковых стенок. Из листовой стали нарезать 3 пластины, равные по ширине (15 см). Отмерить длину основания  и высоту боковых стенок (по 40 см). Все замеры осуществлять, проверяя ровность уголком.
2. Подготовить ребра жесткости из арматуры, равные по длине основанию будущего мангала.
3. Отмерить размеры сетки с запасом 0,5-1 см, так чтобы сетка приваривалась внахлест к будущему каркасу. Вырезать сетку удобнее всего используя плазморез. для этого нужно составить чертеж для нарезки плазморезом. Можно обойтись и болгаркой, главное делать аккуратно, чтобы сетка была ровной.
4. Вырезать заготовки для крючков – пластинки из тонкой листовой стали длинной по 10 см, шириной по 3 см по 6 штук на каждую стенку, всего 12 шт.
5. Подготовить ножки. Отрезать 4 заготовки из арматуры по 50 см каждая. Учитываем, что ножки для устойчивости будут привариваться под небольшим углом.

Этапы сборки конструкции

Зачистить при помощи шлифовального диска поверхность пластин основания и боковых стенок, а также ребер жесткости от ржавчины (при необходимости). Заготовки для кронштейнов и крючки также должны быть зачищены, но удобнее это сделать заранее и лишь затем нарезать.
Приварить пластины стенок будущего мангала к основанию по торцевым сторонам

Для этого нужно прихватить заготовку несколькими точками, проверить ровность уголком, если все ровно можно варить вдоль всего шва.
Приварить ребра жесткости из арматуры сверху к боковым стенкам.Важно. На верхнюю арматуру (ребро) будет привариваться внахлест сетка , поэтому для нее нужно оставить место по толщине сетки.
Приварить сетку в местах соприкосновения с каркасом

Этого будет достаточно для надежного сцепления.
Согнуть плоскогубцами крючки и приварить в 3 ряда по 2 штуки сверху вниз на равном расстоянии друг от друга (13 см).
Приварить ножки. Для удобства транспортировки ножки делают съемными.

Для этого понадобятся 4 больших болта с гайками. Болты под небольшим углом привариваются к основанию жаровни, так чтобы ножки были расставлены немного в стороны и обеспечивали устойчивость. На торец каждой ножки приваривается гайка.

Сборка почти завершена. Зачищаем грубые сварочные швы и обрабатываем поверхность. Стыки сетки с каркасом, при желании, закрываем уголками, аккуратно приварив их. Это придаст вертикальной шашлычнице эстетичный внешний вид.

После зачистки окрашиваем поверхность из баллончика с огнеупорной краской. Продается такая краска в любом хозяйственном магазине, выдерживает температуру 600-800 градусов, этого достаточно для мангала.

Подготовка материала

Основной для производства мангала служат металлические листы. Использовать дополнительно другие материалы не стоит, поскольку именно металл обеспечивает необходимую силу жара и степень нагрева конструкции.

Для работы по созданию стандартного мангала необходимо использовать:

• листы металла 25х25 см – 2 шт;
• листы металла 24х25 см – 2 шт;
• лист металла 54х25 см – 2 шт;
• трубы или уголки – 70см.

Также понадобятся инструмент по работе с металлом:

• дрель;
• болгарка;
• сварочный аппарат;
• рулетка.

Листы металла используются для создания днища и боковых стенок мангала, однако некоторые мастера предпочитают другой способ монтажа. Они заменяют несколько листов одним полотном большого размера, затем делают несколько разрезов, сгибают листы и соединяют их минимумом сварных швов. Установка в этом случае будет отличаться большей плотностью и долговечностью. Однако такие работы требуют знаний и навыков по работе с металлом.

Фиксируются все места, в которых будут устанавливаться крепежные элементы и проводиться сварка, а также отмечается зона отверстий для шампуров.

Если задуманная конструкция отличается от традиционной, то необходимо запастись дополнительными элементами, которые могут понадобиться. К ним относятся: поддон, ручки, выемки для ножек и другие детали.

Многие делают мангал, используя в качестве ножек арматуру. Но такая конструкция не совсем надежна, поскольку слишком тонкие ножки плохо держат вес мангала с шампурами, поэтому установка шатается при самых минимальных нагрузках. Будет правильнее отдать предпочтение уголкам. Они обеспечат необходимую крепость опорных элементов.

Как сделать металлический мангал с навесом (с крышей)

Чтобы защитить конструкцию для приготовления шашлыка от природных осадков, рекомендуется сделать навес. Перед этим необходимо разработать чертеж, с указанием основных параметров и частей.

Крышу можно сделать из шифера, поликарбоната или металлической черепицы. Боковины лучше собирать из профильной трубы с сечением 40Х40. Чтобы улучшить внешний вид рамы, к ней крепятся декоративные элементы.

Компактное сооружение с навесом выглядит следующим образом:

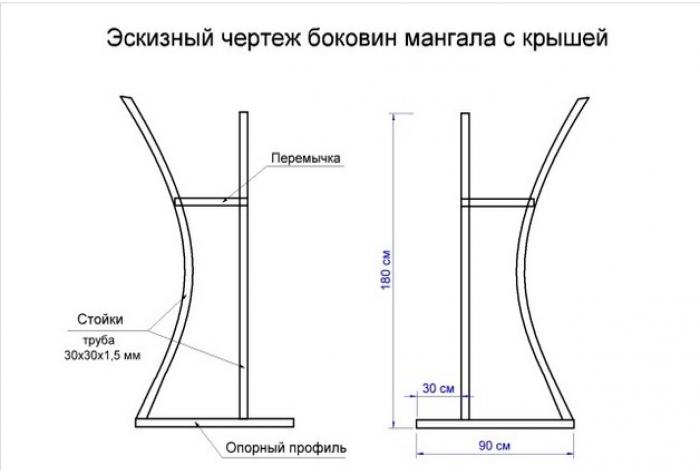

Боковые стойки из профильной трубы можно сделать прямыми, однако придать уникальный внешний вид позволяет гнутый металл. Своими руками это сделать практически невозможно, поэтому нужно подготовить трубу длиной до 2,5 м и отвезти специалистам, а также показать схему.

Когда профиль будет готов, нужно будет сварить раму. На следующем этапе изготавливается держатель жаровни, а также решетки дровника.

Чтобы избежать перекосов конструкции, нужно иметь опыт сварочных работ, это позволит добиться единого сооружения решеток и рамы. Поэтому боковые стойки нужно устанавливать на ровной поверхности и параллельно друг другу. Поэтому рекомендуется воспользоваться помощью еще одного человека.

Перед сваркой элементов их нужно проверить строительным уровнем. После этого крепятся поперечные трубы на крыше. Кровельный материал фиксируется при помощи саморезов.

На последнем этапе изготавливается жаровня. Для этого необходимо подготовить металл толщиной от 3 мм. Во время разработки чертежа, жаровня должна иметь размеры на 3 мм меньше решетки держателя, так как во время нагревания металл будет расширяться.

Если необходимо сделать крышу для большого мангала, то нужно приобрести больше профильных труб. Сделать такой навес, не сложнее предыдущего, нужно только подготовить эскиз.

Этапы работ:

• Профиль нарезать необходимой длины.
• Боковые рамы закрепить при помощи сварочного аппарата.
• При помощи поперечных труб соединить боковины снизу и сверху.
• Сделать решетку держателя жарового ящика и установить на конструкции.
• Сверху боковых стоек фиксируется гнутый профиль, для крепления кровли, которая крепится саморезами.
• При необходимости каркас можно украсить декорированными элементами.

Особенности

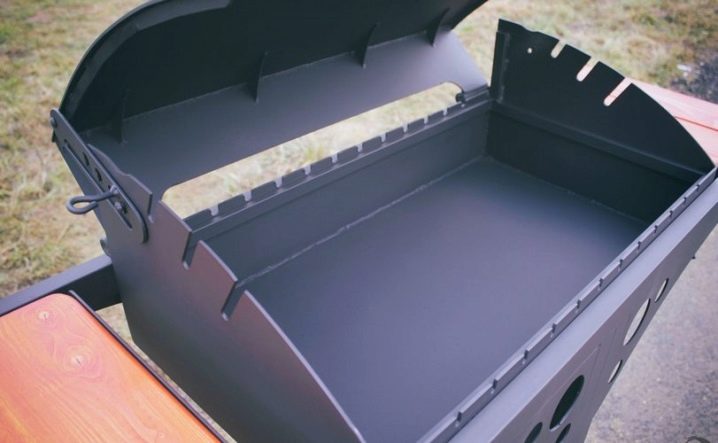

Металл является самым распространенным материалом для производства мангалов и барбекю. Такие конструкции имеют небольшой вес, они легко переносятся и разбираются. Металл быстро нагревается и отлично удерживает тепло, что способствует равномерному и быстрому обжариванию рыбы, птицы и мяса.

Подбор металла – это очень серьезная задача, так как в процессе использования под воздействием высоких температур мангал деформируется – ящики начинают напоминать вертолетные лопасти, которые закручены в направлении основной оси. Такое явление специалисты называют пластической деформацией. Все элементы конструкции связаны между собой, поэтому возникает внутреннее напряжение, которое и вызывает значительное изменение формы мангала. В дальнейшем это приводит к полной потере формы и разрушению изделия.

Именно поэтому мангалы, выполненные из нержавейки, не отличаются высоким качеством. Этот материал очень боится прогорания, поэтому мангал служит не более 1-2 сезонов. Жаростойкая сталь позволяет создать модели, которые отличаются большей крепостью и долговечностью. Сплав содержит высокий процент хрома, этот металл в условиях повышенных температур окисляется и формирует тугоплавкое покрытие. Кроме того, само производство этого материала основано на добавлении активных компонентов, препятствующих деформации и излому стали в неблагоприятных условиях.

Специалисты рекомендуют для производства мангалов и барбекю использовать сталь марок 10Г2, 09Г2С и 16ГС. Они могут выдерживать несколько тысяч циклов горения/остывания. А вот сплавы СТ10, СТ20 или СТ3 чаще применяют для туристических моделей, которые характеризуются малым весом и коротким сроком эксплуатации.

Помимо устойчивости к температурам, жаростойкая сталь отличается резистентностью к коррозии и износостойкостью. Она не восприимчива к ударам и механическим повреждениям слабой и средней силы, поэтому оптимальна для производства жаровень, которые эксплуатируются на открытом воздухе в условиях повышенной влажности.

К преимуществам металлических мангалов следует отнести:

Однако подобные установки не бывают легкими, поэтому используются как стационарные модели. Да и стоимость таких работ довольно высока.

Этапы работы

Основные работы по изготовлению мангала проводят в соответствии со схемой:

• Болгаркой выпиливаются все основные детали из металлических листов.
• На боковых стенках делают отверстия для воздуховодов – они просверливаются в 2 см от днища с шагом в 5 см, диаметр – 1-1,5 см.
• По верхнему краю боковин выпиливаются отверстия для шампуров, крайние делают на удалении от края в 5 см, остальные – с шагом в 10 см.

• Днище и боковины сваривают между собой. Не обязательно делать идеальный шов. Достаточно зафиксировать крепление точечно. Это придает необходимой прочности и одновременно создаст условия для большего притока воздуха.
• По углам конструкции привариваются ножки.

Шашлычница, сделанная своими руками, на этом может считаться готовой, и мангал можно использовать. Однако по желанию можно приварить декоративные элементы: ручки, крышку и другие детали. Перед использованием желательно окрасить мангал термостойкой краской, которая защитит конструкцию от жара и коррозии.
