Мансарда своими руками

Разновидности мансард

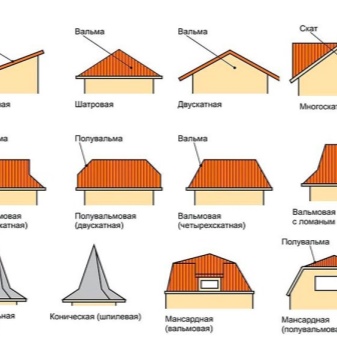

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

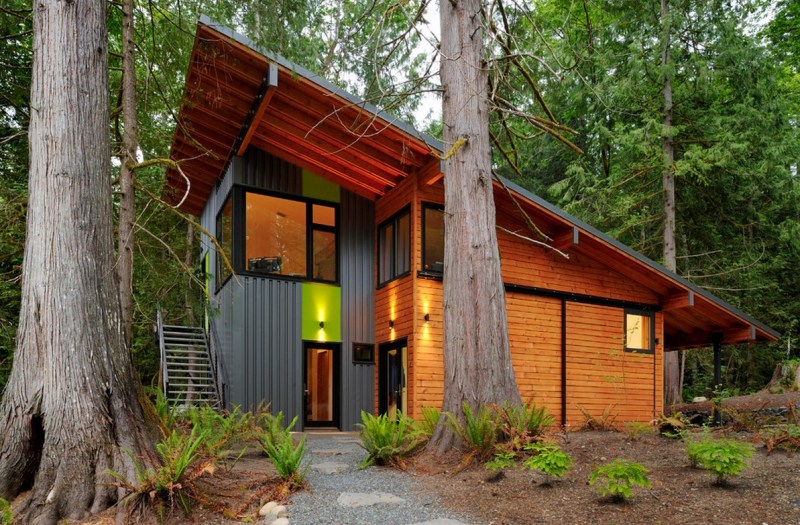

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

Особенности строительства мансардного этажа ↑

В отличие от обычных чердачных помещений, не предназначенных для эксплуатации, мансарды, как правило, обустраиваются под жилье, а потому их строительство имеет свои характерные черты.

Для облегчения конструкции, используется древесина, суммарный вес которой не будет создавать излишней нагрузки на несущие стены постройки.
Старые дома, сложенные из неподходящих материалов (глина, саман), а тем более без фундамента не подходят под строительство мансард.
Обязательным условием строительства эксплуатируемого чердака будет создание «теплого» кровельного пирога с соответствующим слоем теплоизоляции, не допускающего промерзание в холодное время года и перегрев летом.
Важно также наличие качественной гидроизоляции.
Изломы крыши при сборке стропильной системы, планируют так чтобы получить наиболее оптимальную высоту будущего помещения. Желательно чтобы она была в пределах 2,4-2,5 метра.

Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома

Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома.

После того как все вышеперечисленные работы были выполнены, можно приступать к созданию карнизов, фронтонных отливов и фронтонных свесов. Монтаж фасадных конструкций осуществляется с учетом оконных и дверных проемов.

На заметку
Описанный выше ход строительно-монтажных работ может иметь и другую последовательность выполнения (в зависимости от строительного материала и прочих многочисленных обстоятельств).

Существует возможность создавать достаточно необычные варианты ломаной мансардной крыши. В качестве примера можно привести вид —  когда все стропила имеют одинаковую длину. Такая крыша в конечном виде выглядит как половина восьмигранника. В кровлях такого типа не обязательно применять затяжки и стойки (если позволяют размеры строения). В доме с такой крышей чистовой потолок внутри мансардного помещения имеет форму четырехгранного свода.

Есть еще один интересный вариант исполнения. Для него один скат кровли делают прямым, второму придают ломаный вид. Такой тип очень хорошо использовать в домах, где по той или иной причине есть необходимость смещения мансарды в какую-либо определенную сторону. Подобная асимметричная форма имеет эффектный и современный внешний вид, придает дому ярко выраженную индивидуальность.

Рекомендуем
Устройство мансарды позволяет решить две задачи:

• сделать экстерьер своего дома интереснее;
• значительно увеличить полезную площадь.

К примеру, стропильная система мансардной крыши размером 8 на 10 добавит порядка 60–65 кв.м внутреннего пространства.

https://youtube.com/watch?v=nENtDpL0m5E%3F

2020 stylekrov.ru

• Безопасность
• Виды крыш
  • Мансардная
  • Плоская
  • Скатные
  • Стеклянная
• Кровельные материалы
  • Керамопласт
  • Натуральные
  • Ондулин
  • Поликарбонат
  • Шифер
• Кровельные работы
• Мягкая кровля
• Металлическая
• Ремонт и облуживание
  • Виды работ
  • Герметики
  • Протекание
• Стропильная система
  • Мауэрлат
  • Обрешетка
• Черепица
  • Гибкая
  • Металлочерепица
• Устройство кровли
• Утепление и изоляция
  • Гидро- и пароизоляция
  • Теплоизоляционные материалы
  • Утепление
• Двутавры и швеллеры
• Элементы крыши
  • Вентиляция
  • Водостоки
  • Дымоходы
  • Конек
  • Лестницы
  • Отлив
  • Снегозадержатели
  • Фронтон

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

рассчитать нагрузку на крышу;

• определиться с углом наклона скатов;
• определиться с видом необходимых для строительства материалов;
• рассчитать шаг между стропилами и элементами обрешетки;
• сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Конструкции крыши

Надежность дома определяют в том числе по кровельной конструкции. Крыша может быть двускатной, ломаной, отличаться уклоном. За счет конструктивных особенностей мансарды возможно получить дополнительную полезную площадь. Для этого необходимо грамотно распорядиться чердачным пространством дома, особенно это касается малоэтажных строений. Важная роль в этом случае отводится характеристикам крыши. Традиционно для организации мансардного помещения подходили пятиугольные двускатные конструкции с уклоном разной величины. Выпуклый излом на таких крышах формировался за счет разности уклонов.

Внешне оценить форму мансардной конструкции можно по нескольким параметрам.

По уклону и конфигурации крыши:

• крыша треугольного вида с разноуровневым уклоном нижней и верхней части в виде двускатного сооружения без изломов;
• пятиугольные вариации на тему кровли со скатами на выпуклых углах (в конструкции ярко вырисовываются две состыкованные части).

У мансардных крыш многоярусная стропильная система. В нижнем ярусе находится полезная площадь высотой 2-2,5 м (предварительно готовится схема). Параметры высоты указаны для удобства перемещения внутри. Вторым ярусом выступает форма верха кровли, которая может иметь произвольную высоту. Хотя здесь можно поэкспериментировать с высотой, чтобы получить оптимально удобную форму крыши. В этом аспекте выгоднее использовать пятиугольную мансарду, у которой углы как бы проходят по воображаемой окружности. Стоит учесть, что мансарду можно обустроить не только при наличии двускатной крыши. Используя базовые технологии, возможно устроить и утеплить мансарду в односкатных или шатровых конструкциях кровли.

Основные технологии устройства скатной крыши, известные на сегодняшний день.

• Наклонная. Строится нижний ярус мансарды, затем обустраивается верхняя часть.
• Висячая. В зависимости от технической особенности кровельной конструкции обустраивают верхнюю часть. При схематичном разрезе мансардной кровли можно заметить, что внизу она похожа на трапецию, а сверху – на треугольник.

Если с формой мансарды ничего не нужно делать, то можно приступать непосредственно к работам по утеплению помещения изнутри, выбрав подходящий качественный материал.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

• Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
• Сразу настилается черновой потолок, или временный настил для безопасной работы.
• Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
• Поверх прогонов укладываются затяжки.
• Монтируются нижние стропила.
• Временные раскосы меняются на постоянные ветровые связи в продольном положении.
• Устанавливаются верхние стропила.
• Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.

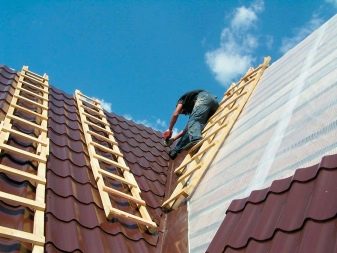

• Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
• На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
• Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Выбор формы

Двускатный формат проще всего в работе и позволяет экономить применяемые материалы. Но за все нужно «платить» – и в данном случае «платой» выступает уменьшение доступной полезной площади. Кроме того, придется сооружать стены под наклоном, что не даст поставить внутри высокую мебель и предметы интерьера. Для обособленной спальни этот вариант является оптимальным, а если нужно создать другое помещение, то лучше выбрать какую-то иную схему обустройства.

Среди потребителей наиболее востребованы ломаные крыши, под которыми легче всего создать качественную жилую зону. Отказавшись от выступающих со склонов окон, можно упростить технологию, но при этом возрастет затрата материалов. Если на первом месте такие соображения, как получение необычного вида верхотуры и максимально интенсивный сход осадков, тогда стоит избрать многощипковый вариант. Он отличается впечатляющей сопротивляемостью механическим нагрузкам. В случае возникновения тех или иных трудностей следует дополнительно проконсультироваться со специалистами по конкретному дому.

Односкатная кровля мало подходит для обустройства мансарды, потому что оборудовать ее с большим скатом можно только за счет усиления стропил и увеличения расходов на кровельное покрытие. Вальмовый и полувальмовый (иногда еще называемый датским) форматы дают возможность возвести просторную комнату с приемлемой высотой потолка. Но стропила в таком случае соорудить труднее, чем при использовании одного ската, а общая стоимость работ ощутима почти для всех заказчиков.

С учетом дополнительных слоев в кровле получается, что от пола до конька крыши должно быть как минимум 250 см. Для сооружения двухуровневой мансарды придется зарезервировать от пола до потолка больше 5 м

Продумывая геометрическую форму и величину постройки, нужно всегда уделять внимание тому, как встанут окна. Поставив их в плоскости кровли, придется заботиться об отделке, чтобы исключить попадание осадков внутрь

Утепление и гидроизоляция крыши мансарды

Создаваемое помещение может использоваться и в зимнее время. Это достигается засчет проведения гидроизоляции и утепления. Рекомендации по проведению подобной работы следующие:

1. Предусматривается защита от конденсата, который образуется при перепаде температуры.
2. Теплоизоляция предназначена для сдерживания теплого воздуха.
3. Гидроизоляция существенно снижает вероятность проникновения осадков в помещение. Чаще всего влажность уровня бывает в пределах нормы.

“Пирог” мансардной крыши

Сочетание основных и вспомогательных материалов создает кровельный «пирог». Он обеспечивает не только защиту помещения, но и применяемых материалов при строительстве. Пирог представлен следующей последовательностью материалов:

• декоративный материал;
• клеящая лента;
• пароизоляция;
• утеплитель;
• гидроизоляция;
• обрешетка;
• кровельный материал.

Подобное сочетание материалов обеспечивает длительный эксплуатационный срок. Утеплитель, в качестве которого часто применяется минеральная вата, располагается между стропилами. Пароизоляционный слой фиксируется специальными крепежными элементами, образующиеся стыки проклеиваются изолентой.

Приведенная выше информация определяет то, что современная мансарда является сложной конструкцией, которая позволяет сделать пространство под кровлей полноценной комнатой. Однако, даже при качественной изоляции без источника тепла в зимний период температура упадет, что следует учитывать.

Виды мансардных крыш

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

Комбинированная крыша

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

Тип	Описание
Одноуровневая при кровле с двумя скатами	В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы.
Одноуровневая при кровле ломаной	В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее.
Одноуровневая с консолями выносными	Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка.
Двухуровневая со смешанным типом опирания	Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

Фото мансардной крыши

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

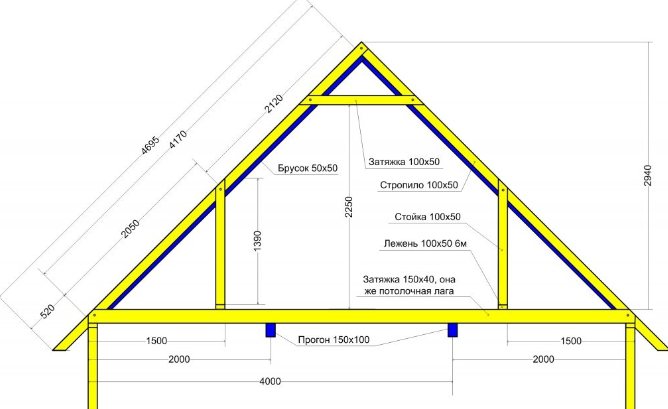

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

• при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
• чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

• климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
• архитектурное решение;
• конструктивные особенности дома и мансарды;
• кровельный материал.

 для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания. Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Демонтаж крыши

Определившись с конструкцией кровли, можно приступать к ее изготовлению. Но до этого требуется выполнить правильный демонтаж старой. Это можно сделать своим руками, если придерживаться следующего порядка работ:

1. Снятие кровельного покрытия.
2. Демонтаж обрешетки. Если состояние деревянных планок хорошее, их можно использовать для новой кровли.
3. Стропила и балки перекрытия следует снимать, начиная с конька.

После этого делается проверка материала на возможное повторное использование. Строительство мансарды на старом доме зачастую выполняется с минимальными затратами. Поэтому нужно использовать все возможности для снижения стоимости.

Требования к конструкции

Мансарда является дополнительным жилым помещением в доме, а потому ее сооружение жестко регламентируется строительными нормами, без соблюдения которых она будет называться чердаком. Чтобы использовать подкровельное пространство для размещения дополнительной спальни, детской, кабинета или сада, оно должно соответствовать следующим критериям:

• Минимальная высота от пола до потолка в жилой мансарде согласно санитарным нормам должна составлять не менее 2,3 м, то есть расстояние между полом и коньком крыши будет составлять 2,5 м или более.

• Для оборудования двухуровневой мансарды расстояние между полом и потолком должно быть более 5 м. Двухуровневыми помещениями называют мансарды, состоящие из двух комнат, расположенных одна над другой и соединенных лестницей.

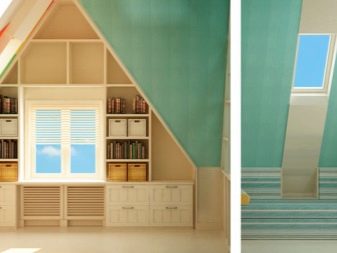

• В мансарде обязательно должно присутствовать естественное освещение. Для этого выполняется монтаж вертикальных или мансардных окон, устанавливаемых прямо в скат. Стоимость мансардных окон выше, но при правильном расположении они позволяют использовать солнечный свет в течении всего дня, что снижает затраты на электричество.

• Жилое мансардное помещение утепляют с помощью эффективных теплоизоляционных материалов. Они монтируются на фронтоны и скаты крыши, чтобы снизить теплопотери при отоплении дома.
• Мансарду обязательно оборудуют системой принудительной вентиляции, работающей по принципу конвекции. Она заставляет прогретый, затхлый воздух подниматься к коньку крыши и выходить наружу через аэраторы, впуская через карнизные продухи свежий. Благодаря постоянной циркуляции воздуха в помещении создается комфортный микроклимат, решается проблема сырости и духоты из-за нагрева поверхности кровельного материала.

Мансардная кровля вносить «изюминку» в дизайн дома, делает его запоминающимся и самобытным, без серьезных затрат увеличивая жилую площадь.

Мансарда в частном доме – вспомогательные элементы

Существуют основные и второстепенные элементы мансарды. К первым относятся изоляция, стропила и несущие конструкции, а ко вторым – окна, двери и системы водоотвода. И те, и другие играют важную роль. Сложнее всего бывает определиться именно с окнами. Прежде чем приступить к выбору окон для мансарды, нужно для себя четко понимать их предназначение в плане функциональности. На сегодняшний день рынок стройматериалов предлагает покупателю два типа окон – наклонные и вертикальные.

Известно, что первые, крепятся непосредственно в плоскости кровли и на 40–45 % пропускают естественного (солнечного) света больше, нежели вертикальные. Но зимой наклонные окна закрывает снежный покров, что отрицательно сказывается как на общей освещенности комнаты, так и на их техническом состоянии. Двери на мансарду выступают в качестве своеобразного связующего звена данного помещения с основным зданием. Их следует выбирать по двум основным критериям: первый – прочность, второй – хорошие свойства теплоизоляции.

Помимо этого, двери не должны выделяться из общего интерьера и через них должен быть свободный вход на мансарду. Создание мансарды своими руками невозможно без системы водоотвода. В этом плане с вертикальными окнами гораздо проще, поскольку они идут в комплекте с отливами, а вот при монтаже наклонных окон необходимо заблаговременно тщательно продумать систему желобов, иначе комната, находящаяся под мансардой, на себе постоянно будет испытывать негативное воздействие излишней воды и влаги.

Стропильная система: особенности, разновидности и устройство конструкции

Стропильную систему можно назвать скелетом любой скатной кровли, она является каркасом для укладки и удержания стройматериалов, используемых при обустройстве кровельного пирога. Для мансардного этажа она еще выступает в качестве стен и пола. От нее зависит прочность, надежность, эстетичность и стилистическое направление, срок эксплуатации всего устройства. Опираясь на структурные особенности, среди всех конструкций можно выделить два основных вида:

1. Висячие.
2. Наслонные.

Каждый отдельный тип характеризуется своими отличительными чертами, присущими исключительно ему. Выбор той или иной модели зависит от многих факторов, к которым относятся:

• габариты строения;
• вес кровельного, утеплительного, отделочного материала;
• наличие внутренних капитальных перегородок;
• геометрические формы кровли;
• вариант выбранного стройматериала для самих стропил;
• климатическая зона, оказываемые атмосферные нагрузки в виде снега, дождя, ветров;
• финансовых возможностей застройщика.

Висячая

Определение разновидности той или иной системы осуществляется на этапе проектирования здания. Однако выбор сделать несложно, висячая конструкция станет безальтернативным вариантом для сооружений, в которых не предусмотрены внутренние капитальные стены-перегородки. Главной их особенностью является то, что они опираются исключительно на две противоположные внешние несущие перегородки.

Конструкции лучше устанавливать в доме, у которого расстояние между боковыми стенами не превышает 6 м. В этом случае сооружают самую простую ферму, состоящую из двух стропильных балок, соединенных сверху под определенным углом. Снизу по горизонтали она укрепляется затяжками, состоящими из деревянных балок. Для этих целей также можно использовать металлические профильные перекладины, которые называются тяжем. Такое устройство позволяет снизить распорную нагрузку на опорные точки.

Затяжки, расположенные у основания стропил, служат в качестве потолочного перекрытия нижнего этажа, полом мансардного. При увеличении ширины между перегородками до 9 м в ферму добавляется бабка и хомут, до 14 м – дополнительное устройство подкосов и бабка. При выборе этой системы не стоит забывать, что вся нагрузка ложится только на две точки опоры, поэтому следует снизить вес крыши за счет кровельных стройматериалов.

Наслонная

Этот вид конструкции монтируется в зданиях с внутренними несущими стенами. По сравнению с предыдущим вариантом, устройство и установка этого типа намного проще. В этом случае распределение нагрузки происходит равномерно на все опоры. Система состоит из мауэрлата (брусья, расположенные на верхней торцевой части наружных несущих стен), горизонтального лежня, конькового прогона, закрепленного на вертикальных стойках, подкосов, стропил и обрешетки.

Наслонная система наиболее часто используется при возведении жилых сооружений. Она может иметь разные конструкции, среди которых выделяют:

1. Безраспорные стропила без подпор. Характеризуются наличием строгого и свободного крепления. Делятся на три подвида:

• нижняя часть стропила крепится строго, верх — свободно;
• низ стропильной ноги закрепляют на скользящих элементах, верх – намертво;
• низ – скользящий, верх – жестко прижимают к коньку брусками.

1. Распорные стропила без подпор. Это средний вариант между наслонным и висячим устройством кровли, где конек не полностью выполняет свои функции.
2. Стропила с подкосами. Это оба рассмотренных выше вида, с подпорными элементами, подпирающими стропильные ноги.
3. С подстропильными балками. В такой схеме конек полностью отсутствует. Этот вариант подходит для зданий с двумя несущими перегородками, расположенными внутри.

Установка мауэрлата

Мауэрлат — это горизонтально расположенные брусья, на которые будут монтироваться несущие элементы кровли. Он предназначен для равномерного распределения нагрузки на стены.

Для выполнения монтажных работ потребуются следующие материалы и инструменты:

1. Молоток, ножовка по дереву.
2. Гвозди длиной до 50 мм. Количество зависит от площади крыши.
3. Мерительный инструмент: отвес, строительный уровень, рулетка.

Чаще всего для монтажа мауэрлата применяют деревянный брус сечением 150*100. Его количество определяется периметром крыши. Для соединения бруса с несущей стеной рекомендуется использовать монтажные дюбеля.

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей

Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами

Таблица. Основные детали системы стропил.

Элемент	Описание
Мауэрлат	Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
Стойка	Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
Перекрытия	Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
Ригель	Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
Стропила	Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
Обрешетка	Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
Подвеска	Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
Кобылка	Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Устройство стропильной системы

Внутренняя отделка мансардного помещения

Наиболее удобным и доступным материалом для такой работы являются гипсокартонные панели, применение которых позволяет создать идеально ровную поверхность, на которую, в свою очередь, можно нанести любое средство для отделки, будь то краска или обои.

Структура этих листов является многослойной, а основу ее составляет гипс, с обеих сторон огражденный картоном.

Существует определенная классификация такого облицовочного материала, а применение того или иного вида связано в первую очередь с тем, как планируется использовать чердачное помещение и какие требования предъявляются к нему в соответствии с проектным планом.

Довольно часто отделочными элементами для стен и потолка мансарды выступают также декоративные образцы, сделанные из пластика, ДСП, ДВП, а также различные панели с полимерным покрытием. Все они обладают прекрасной устойчивостью к влаге, имеют множество форм и размеров, а также могут отличаться способом крепежа и соединения. На сегодняшний день ассортимент подобных моделей является большим, поэтому проблем с выбором возникнуть не должно.

Типы крыш с мансардами

Стандартным вариантом является одноуровневая мансарда. Ее можно оборудовать как под двускатной, так и под ломаной крышей. Более сложной конструкцией обладает двухуровневая мансарда, в которой применяется система из смешанных опор.

Плюсом создания мансарды под двускатной крышей является экономичность, простота проведения работ. Конструкция обеспечивает естественное удаление воды, снега, дополнительных элементов не требуется. К недостатку такой конструкции относится уменьшенная полезная площадь, минимальная высота стен.

Мансарда под двускатной крышей

Под ломаной крышей получается обширное помещение, высота потолка в котором может быть выше 2,5 метров. В таком чердаке можно оборудовать уютные жилые комнаты с красивым интерьером. Создание кровли такой формы обойдется дороже.

В проектировании современных загородных коттеджей используются более сложные архитектурные решения:

• двухуровневые мансарды;
• конструкции с вынесенным за контуры дома эркером;
• кровли из нескольких элементов разной высоты, конфигурации.

Двухуровневая мансарда в доме

На фото мансардных крыш частных домов можно увидеть много нестандартных, интересных вариантов. Выбирать оптимальное решение нужно до проектирования будущего дома. Это позволит создать прочную, долговечную мансарду, которая много лет будет безупречно выполнять свое предназначение.
