Выбор полипропиленовой трубы для водоснабжения и отопления

Классификация стальных труб по наружному диаметру (Dн).

10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108.

114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.

530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Малый внешний диаметр стальных труб используется для строительства водопроводных систем в квартирах, домах и прочих помещениях.

Средний диаметр стальных труб применяется для строительства городских водопроводов, а также в промышленных системах сбора сырой нефти.

Большие по диаметру стальные трубы необходимы для строительства магистральных газо- и нефтепроводов.

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс – для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

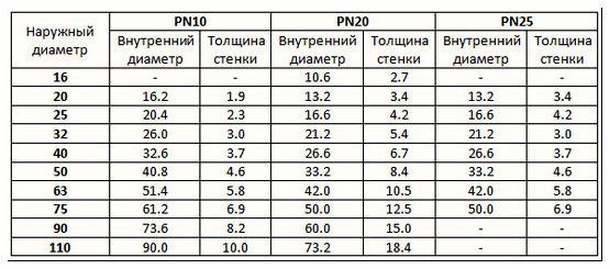

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

PPRC Полипропиленовые

Со временем на смену одним конструкциям приходят другие. Не стали исключением металлические трубы, долго служившие человечеству. Их использовали (и частично еще используют) при сооружении систем горячего и холодного водоснабжения, для отопительных, канализационных магистралей.

Но в последнее время их стали заменять полипропиленовыми (PPRC или PPR) трубами разных диаметров.

Почему стала возможной такая замена?

Причин тут несколько.

Во-первых, практичность, антикоррозионные свойства изделий из пластической массы. Известно, что пластик, тем более высокотемпературный, не подвергается воздействию коррозии, то есть, не гниет, не ржавеет. Стальные же аналоги, не могут столько послужить за счет протекания коррозионных процессов.

Понятно, что при гальваническом покрытии металлы служат достаточно долго. Но такая процедура – слишком дорогая, а общая себестоимость трубопроводной магистрали – очень высокая.

Так зачем тратить лишние средства, если есть хороший заменитель – PPRC трубы, технические характеристики которых не уступают аналогам из металла.

Во-вторых. Для изготовления данных изделий используют полимеризованный полипропилен, цена которого значительно ниже стали

Так что денежная экономия – налицо, что очень важно для многих потребителей

В-третьих. Многие знают, что в металлическом водопроводе в зимнее время часто замерзает вода, что чревато расширением, иногда – растрескиванием стояков. Связано это с отсутствием эластичности металлов. Большая же эластичность полипропилена, позволяет трубам при замерзании в них воды частично увеличить свой диаметр. И все. При плюсовой температуре, лед начнет таять, а стояк примет прежнюю форму.

Сравнение с металлическими изделиями

Свое применение нашли полипропиленовые PPRC изделия при обустройстве отопительных систем не только частных домов, но и магазинов, аптек, поликлиник и т.п.

Практичность такого применения – очевидна, поскольку теплоносителем является вода, температура кипения которой около 100⁰С. Изделия из термопласта способны выдерживать температуру до +95⁰С. А больше – и не нужно, поскольку никто не доводит до кипения воду в отопительной системе.

Если такое отопление сделано в загородном доме, где вы редко бываете, то возможен вариант разгерметизации («размораживания») отопительной системы из металлических деталей. Этого нельзя сказать о конструкции из полипропиленовых труб, которые обладают пластическими свойствами.

По сравнительной характеристике монтажа можно отметить, что стальные детали нужно соединять сваркой или с помощью резьбы. Для этого нужен сварочный аппарат, электроды, пакля или фум-лента, герметик и прочие материалы.

Полипропиленовые детали соединяются специальным сварочным аппаратом, стоимость которого ниже, чем аналога для металла. Кроме того, процесс стыковки длится 10-12 секунд, что значительно сокращает время соединения. Стыки – герметичны, прочны и надежны.

Как соединяют PPR изделия

Сущность действия сварочного аппарата такова: одновременно нагреваются внутренняя и внешняя поверхности трубы. О готовности к свариванию свидетельствует размягчение термопласта.

После этого, в таком же нагретом виде плавно руками соединяют детали между собой.

Через десяток секунд пластик остынет и место стыковки, как и целая конструкция, – готово к эксплуатации.

Но, все-таки, на практике поступают иначе: сначала дают полностью остыть данному участку трубопровода на протяжении 3-4 минут, после чего конструкцию эксплуатируют. Связано это с возможными высокими нагрузками, механического типа: ударами, падениями, действия которых может привести к растрескиванию соединения.

По своему строению детали бывают тонкостенными (эксплуатируются в системах с давлением до 10 атм.) и толстостенными (до 20 атм. – труба PPRC pn20).

Например, в отопительных конструкциях наблюдается применение толстостенных армированных полипропиленовых труб. Дело в том, что армированные алюминием изделия с внешней стороны делает трубопровод более прочным при наличии высоких температур (до +95⁰С). Такой температурой иногда может обладать теплоноситель, хотя редко. Следует отметить, что труба может выдерживать температурные показатели и выше 100⁰С, но в кратковременном режиме. Правда, рисковать – не стоит. Хотя изделия производят с достаточным запасом прочности, что исключает возможность его разрыва.

При монтаже армированных алюминиевой фольгой труб некоторое время тратится на зачистку торца изделия из фольги. Но зато надежное соединение полностью нивелирует потерю времени.

Как подобрать трубы

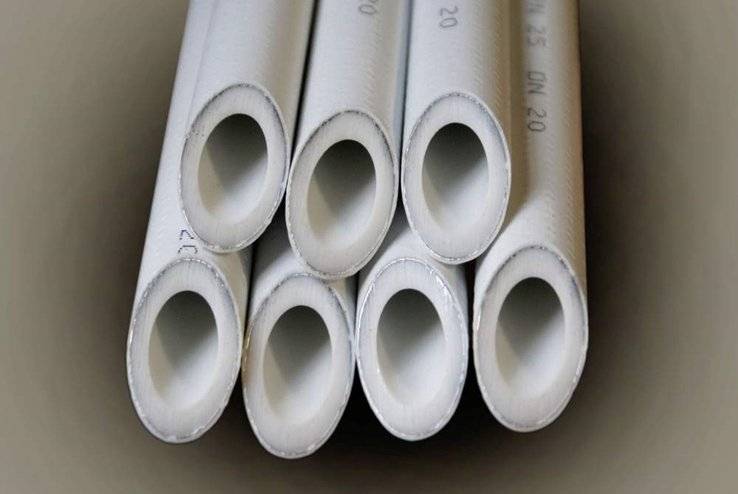

Для установления системы отопления лучше приобретать армированные алюминием трубы

Важно соблюдать правила и читать обозначения на трубе. Учитывать, что температура будет достаточно высока, также нужно подбирать трубу с правильным давлением в системе. Маркировка труб для горячей и холодной воды наносится на изделие

Для холодной воды подойдет обычная полипропиленовая труба с маркировкой PN 10. Такая труба стоит недорого, а при соблюдении правил эксплуатации может прослужить до 100 лет

Маркировка труб для горячей и холодной воды наносится на изделие. Для холодной воды подойдет обычная полипропиленовая труба с маркировкой PN 10. Такая труба стоит недорого, а при соблюдении правил эксплуатации может прослужить до 100 лет.

Для горячей нужно выбирать трубы с армировкой из стекловолокна. Подойдут маркировки PN: 16, 20, 25. Рабочая температура таких труб — 95 градусов. При температуре свыше 140 градусов трубу поведет или она начнет плавиться

При установке важно дополнительно армировать трубы для защиты от деформаций. Преимущество использования полипропиленовых труб для подачи горячей воды:

• Срок службы до 50 лет;
• Высокая проходимость;
• Шумопоглощение;
• Износоустойчивость;
• Устойчивость к температурным колебаниям.

Монтировать полипропиленовые трубы можно самостоятельно и без особых навыков

Для этого важно знать маркировки и не соединять разные по составу изделия. Стыковка выполняется с помощью специальных фитингов и фланцев. Чтобы система прослужила долго, нужно соблюдать все правила эксплуатации, правильного монтажа и сочетания самих труб и соединений

Чтобы система прослужила долго, нужно соблюдать все правила эксплуатации, правильного монтажа и сочетания самих труб и соединений

Также важно выбрать надежного производителя, если изделие слишком дешевое — это должно насторожить, все таки система делается не на один год. С качественными трубами можно легко проводить ремонтные работы на небольших участках, и не менять всю систему. Для этого оставляйте маркировку до конца, не стирайте и не обезжиривайте ее

При покупке не стесняйтесь уточнить информацию у продавца, в хорошем магазине вам предложат качественные трубы от ведущих производителей и надежные крепления к ним

Для этого оставляйте маркировку до конца, не стирайте и не обезжиривайте ее. При покупке не стесняйтесь уточнить информацию у продавца, в хорошем магазине вам предложат качественные трубы от ведущих производителей и надежные крепления к ним.

У каждого изделия есть свои буквенные и цифровые обозначения. Это необходимо, чтобы отделять их друг от друга, как по визуальным признакам, так и по параметрам технического уровня. Исключением из правил не стали и трубы ПВХ.

Изготовитель, сроки и особенности эксплуатации – далеко не полный перечень того, что можно узнать, только посмотрев на такую информацию, как маркировка полипропиленовых труб.

Параметры выбора: диаметр и маркировка

Во время создания отопления полипропиленовыми трубами обязательно учитывается их диаметр. Это основной параметр, зависящий от давления и расхода теплоносителя.

ПП трубы для отопления разного диаметра

Первый критерий

При монтаже сети используются трубы со следующим диаметром:

• До 16 мм — применяющиеся при устройстве теплых полов. Используются вместе с фитингами, так как обладают недостаточной гибкостью.
• 20-25 мм — применяющиеся при монтаже отопления в коттеджах и квартирах. Во время устройства горизонтальной разводки используются изделия с диаметром 20 мм, а для стояков — трубы ПП с сечением 25 мм.
• 25-32 мм — применяются при монтаже центральных систем отопления в высотных, многокавртирных домах.
• Более 200 мм — используются при устройстве отопительных сетей в больших торгово-развлекательных центрах, учебных, лечебных, образовательных и других учреждениях.ъ

Второй критерий

Учитывать необходимо не только диаметр, но и маркировку полипропиленовых труб для отопления. Согласно принятым правилам используются следующие обозначения для трубных изделий из этого полимера:

• PN10 — выдерживающие давление 1 МПа, если температура воды ГВС составляет 20 °C, а в системе «Теплый пол» не превышает 45 °C. У труб с такой маркировкой максимальная толщина стенок равна 10 мм. Поэтому их не используют при монтаже отопления в домах и квартирах.
• PN16 — позволяющие перемещать теплоноситель с давлением максимум 1,6 МПа, когда его температура не превышает 60 °C. Трубные изделия этой разновидности производятся со стенками толщиной не менее 3,4 мм. Если температура резко будет изменяться, их срок эксплуатации нередко уменьшается. Поэтому при устройстве отопительной системы в жилых помещениях применяются трубы с более высокими показателями.
• PN20 — разработанные для давления величиной в 2 МПа, если доставляется вода, нагретая до 80 °C. Трубы этого вида применяются при устройстве сетей горячего водоснабжения, когда толщина их стенок составляет от 16 до 18,5 мм.
• PN25 — созданные для давления 2,5 МПа. Они выпускаются только в армированном исполнении и используются при устройстве обогрева различных объектов.

Требования к трубам водоснабжения и их разновидности

В индивидуальных домах для подачи горячей и холодной воды используют несколько разновидностей труб. Их физические параметры обеспечивают длительный эксплуатационный срок при заданных температурных и напорных характеристиках рабочей среды.

Основные требования к трубопроводам по СНиП 2.04.01-85:

• Они должны выдерживать рабочее давление в сети не менее 4,5 бар при температуре холодной воды 20 °С в течение 50 лет эксплуатации.
• При постоянной температуре горячей воды около 75 °С расчетный эксплуатационный срок трубопровода не должен опускаться ниже 25 лет.

СНиП 2.04.01-85 также устанавливает, каким должен быть внутренний водопровод. Он допускает применение полимерных труб из полиэтилена низкого давления (ПНД), полипропилена (ПП), поливинилхлорида (ПВХ), полибутилена (ПБ), металлопластика, стеклопластика, прочих пластиков и их композитных соединений.

Из металлов допускается прокладывать трубопроводы из меди, бронзы, латуни, стали с наружным и внутренним антикоррозионным покрытием.

При использовании в горячем водоснабжении данным условиям удовлетворяют не все трубы, поэтому часто трубопроводы с горячей и холодной водой монтируют из разных материалов.

Несмотря на широкий ряд труб, разрешенных для укладки внутреннего водопровода, их применение ограничивает следующий важный фактор.

В итоге в списке труб, из которых можно сделать водопровод, должны отсутствовать все металлические изделия. Также не подойдут и полимеры, армированные металлами – полипропилен с алюминиевой оболочкой и металлопластик.

Если исключить из рассмотрения редкие и соответственно малоиспользуемые трубы из полибутилена, стеклопластика, клеевого поливинилхлорида, то ответ на вопрос, какие трубы лучше выбрать для водоснабжения, станет очевиден.

Используемыми останутся два вида труб, и это полипропилен ПП и полиэтилен низкого давления ПНД. Каждый из этих материалов благодаря толстым стенкам имеет низкую теплопроводность – 0,25 Вт/м·°С у полипропилена и 0,32 Вт/м·°С у полиэтилена низкого давления.

Рис. 2 Примеры прокладки наружной водопроводной магистрали

Как узнать свойства и характеристики полипропиленовых труб по маркировке

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

Затем обозначают тип полипропилена:

• 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
• 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
• 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

На какое давление рассчитана труба:

• PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
• PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
• PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
• PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.

Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.

Как узнать свойства и характеристики полипропиленовых труб по маркировке Маркировка полипропиленовой трубы: фирма-изготовитель, тип пропилена, на какое давление рассчитана труба, максимальное давление и температура теплоносителя.

Как маркируют трубы из полипропилена

При покупке изделий для работы, в первую очередь стоит обращать внимание на их маркировку. Так как по своим техническим характеристикам полипропиленовые детали отличаются друг от друга

Это влияет на разнообразие сфер их применения. Например, при наличии высокого давления и температуры не любые виды могут функционировать.

Сегодня существует стандартная классификация проводников из пропилена:

PN10. Полипропиленовая труба PN10 тонкостенная. Предназначается для холодного водоснабжения и обустройства теплого пола. Ее максимальная температура для полноценного функционирования от 20 до 40 градусов.

Полипропиленовая труба PN10

PN16. Универсальные. Подходят как для холодного, так и для горячего обеспечения водой.

Полипропиленовая труба PN16

Полипропиленовая труба PN20

PN25. Армированные. Приспособленные под горячее водоснабжение. В частности, для отопительных систем.

Элементы проводников выполняются четырьмя цветами: черные, белые, зеленые и серые. Цвета не влияют на качество и функциональность труб. Исключением являются только черные. У них улучшенная стойкость к ультрафиолетовому излучению.

Диаметры ПП элементов

Все изделия полипропиленовые изготавливаются по стандартизированным размерам. Диаметр снаружи варьируется от 16 до 500 мм. Бывает и больше. Диаметр внутренний могут измерять в дюймах.

Трубы с наружным диаметром от 16 до 60 мм. относят к элементам малого размера. Их применяют в водопроводных системах, в отоплениях многоквартирных и частных домов.

Технические характеристики

Характеристика изделий из ПП зависит от вида пластика, входящего в их состав. Например, PPRC (по-другому PPR) — это сополимер, смешанный с этиленом. Труба PPRC PN10 — что означают эти буквы? Для специалистов и знающих людей эта аббревиатура говорит о структуре элемента.

В производстве отопительных и водоснабжающих систем труба PPR PN10 чаще всего и встречается. Так как детали из PPRC обладают высокой эластичностью, вязкостью, стойкостью к высокой температуре.

PPR — это термостойкий пластик малого веса. Но, несмотря на это, очень прочный. Имеет устойчивость к воздействию практически всех щелочных кислотных растворов. Вода температуры до +90 градусов без проблем транспортируется по такой системе. Даже +110 градусов способны выдержать PPR, но только кратковременно. В случае замерзания воды система не разрушится и не лопнет.

Достоинства и недостатки ПП элементов

У PPRC много достоинств. Главный из них — длительность срока службы. При условии грамотного монтирования системы, а также, правильной эксплуатации для систем водоснабжения холодной воды этот срок составляет 100 лет. Так гарантирует производитель. А для систем с горячим водоснабжением срок службы не менее 50 лет.

Кроме этого существует ряд других преимуществ:

• звукопоглощение;
• низкая теплопроводность;
• неподверженность коррозии и иным отложениям;
• легкость и быстрота монтажа. Даже не опытный хозяин сможет собрать и установить конструкцию за короткое время;
• небольшой вес материала, позволяющий минимизировать труд рабочих;
• приемлемая стоимость;
• экономичное обслуживание. Не требует периодического окрашивания;
• устойчивость к химикатам.

В случае необходимости систему водо коммуникации можно почистить с применением специальных моющих средств.

Недостатков полипропилен почти не имеет. Существует один минус: линейное расширение с высокими показателями. Оно отвечает за длину проводки, способную изменяться от воздействия горячего потока. То есть, со временем трубы могут стать длиннее. Но, при правильной эксплуатации системы, проблемы может и не возникнуть. Для подстраховки рекомендуется устанавливать скользящие опоры и компенсаторы.

Что означает PN и класс с давлением

PN на пластиковых трубах — это номинальное рабочее давление, которое труба выдержит в течение 50 лет эксплуатации, при температуре транспортируемой воды 20℃.
В качестве измерения давления принята единица БАР, 1 бар равна 0,1 МПа. Простыми словами — это давление, при котором труба прослужит на
холодной воде очень длительный период времени.

Если необходимо учитывать давление в атмосферах — 1 ст.ат. (стандартная атмосфера) = 1,01 бар = 0,101 МПа = 10 метров водяного столба.

Номинальное давление не выбирается производителем произвольно — существуют общепринятые значения: PN10; PN16; PN20 и PN25. Как правило, значения ниже 20 используются
только на холодной воде.

Очень важный момент — что с повышением температуры воды сокращается срок службы и рабочее давление. Поэтому это условное обозначение характеризует поведение трубы на
холодной воде, однако косвенным образом указывает на эксплуатационные характеристики в горячем водоснабжении и отоплении.

Для более точного определения свойств при транспортировке горячей воды существуют классы эксплуатации и соответствующие им температуры — зачастую этой информации нет на
самой трубе. Попадаются однако трубы со значением PN и с классами, в целом же — эти две разные на первый взгляд характеристики взаимосвязаны, об этом немного ниже.

Класс/давление (указывается в бар или МПа) — Это класс эксплуатации и соответствующее ему давление. Человеческим языком — какое давление длительно
выдержит труба на горячей воде, температура которой соответствует определённому классу по ГОСТ 32415-2013. В соответствии с этим же документом, рабочее давление должно
соответствовать одному из значений: 0,4; 0,6; 0,8 и 1,0 МПа. По своей сути это тот же параметр PN, только для горячей воды и отопления. Классы эксплуатации и температуры
приведены в таблице ниже.

Таблица классов эксплуатации полипропиленовых труб и фитингов

Класс	Рабочая темп. Траб, ℃	Время службы при Траб, лет	Максимал. темп. Тмакс, ℃	Время службы при Тмакс, лет	Аварийная темп. Тавар, ℃	Область применения
1	60	49	80	1	95	Горячее водоснабжение 60℃
2	70	49	80	1	95	Горячее водоснабжение 70℃
4	204060	2,52025	70	2,5	100	Высокотем-пературное напольное отопление. Низкотем-пературное отопление отопительн. приборами
5	206080	142510	90	1	100	Высокотем-пературное отопление отопительн. приборами
ХВ	20	50	—	—	—	Холодное водоснабжение

Попробуйте повернуть телефон в положение «пейзаж» или измените масштаб браузера.
Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

*Примечания к таблице: Время работы при Тавар 100 часов.Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем
работы трубопровода при температурах Траб, Тмакс и Тавар, и составляет 50 лет. При сроке службы менее 50 лет все временные характеристики, кроме Тавар, следует пропорционально уменьшить.
Некоторая путаница с температурой и сроком службы у 4 и 5 классов объясняется тем, что 50-летний срок службы на отоплении складывается из трех температурных режимов: летнего (теплоноситель холодный), среднего и максимального.

Не смотря на то, что обозначения PN и класс/давление — характеристики разные, при изучении документации на конкретные трубы вырисовывается зависимость. Как правило PN20
соответствует классам 1 и 2 (горячее водоснабжение), а PN25 всем 5 классам. Только вот давление для нужного класса придётся искать в документации. Поэтому если
труба будет использоваться не на холодной воде — обозначение класс/давление более полное и предпочтительное. Естественно, трубы всех пяти классов пригодны для
эксплуатации на холодном водоснабжении. Не стоит забывать, что приведённая зависимость PN весьма условная и если класс и давление не указаны в маркировке, то правильнее
будет изучить документацию, если конечно труба подбирается для ГВ или отопления.

Основные физико-механические свойства материала

неполярный полимер.высоко прочность,

Полипропилен — высоко стойкий материал к воздействию кислотных и щелочных составов, соляных растворов и другой неорганики. Он практически не поглощает жидкость, обладает отличными свойствами электрической изоляции в большом спектре температур.

На основе полипропилена можно получить широкую гамму модифицированных материалов от термопласта до высокопрочного пластика, экологически чистой продукции. Переработка и утилизация является технологичным процессом, что способствует постепенному вытеснению полипропиленом с мирового рынка изделий из других видов пластмасс.

Температура плавления полипропилена 164−170 °С; твердость по Бринеллю — 40−70 Мпа; морозостойкость 10−15 °С; разрушающее напряжение при растяжении — 25−40 °С, при изгибе — 70−80 °С.

Производство многих видов изделий, востребованных сегодня на рынке, изготавливается из листового полипропилена, производимого методом экструзии. Листы делятся на 2 класса. Это зависит от характеристик листа по цвету, гладкости и прочему. Из этих листов и производят трубопроводные системы, соединяя между собой различными методами, например сваркой.
