Маркировка smd резисторов

Разновидности маркировки SMD резисторов

Важной характеристикой резисторов считается типоразмер. Простыми словами говоря, это величина, длина и ширина корпуса

Именно учитывая эти элементы, удается подобрать соответствующие разводке платы.

Рассмотрим, некоторые типовые размеры резисторов и их расшифровку по цифрам:

1. SMD-резисторы 0201: длина =0,6 мм, ширина =0,3 мм, высота =0,23 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 50 В.
2. SMD-резисторы0402: длина =1,0 мм, ширина =0,5 мм, высота =0,35 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 100 В.
3. SMD-резисторы 0603: длина =1,6 мм, ширина =0,8 мм, высота =0,45 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,01 Вт, напряжение максимум 100 В.
4. SMD-резисторы 0805: длина =2,0 мм, ширина =1,2 мм, высота =0,4 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,125 Вт, напряжение максимум 200 В.
5. SMD-резисторы 1206: длина =3,2 мм, ширина =1,6 мм, высота =0,5 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,25 Вт, напряжение максимум 400 В.
6. SMD-резисторы 2010: длина =5,0 мм, ширина =2,5 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,75 Вт, напряжение максимум 200 В.
7. SMD-резисторы 2512: длина =6,35 мм, ширина =3,2 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 1 Вт, напряжение максимум 400В.

Из этого следует, что если увеличивается маркировка чип резисторов, то повышается и номинальная рассеиваемая мощность.

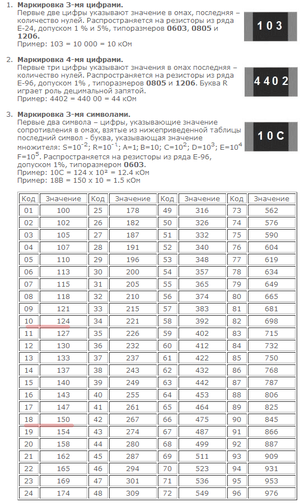

Трехзначные цифры

Если маркировка осуществляется при помощи 3-х цифр, то первые две указывают на количество Ом, а последняя – количество нулей. Именно таким образом маркируются резисторы из ряда Е-24, отклонение может составлять 5%. Например, типоразмер резисторов с маркировкой 0603, 0805 и 1206.

Четырехзначные цифры

Если маркировка осуществляется при помощи 4-х цифр, то тогда первые 3 цифры – это количество Ом, а последняя – нули. Именно так составляется описание резисторов из ряда Е-96 с типоразмерами 0805, 1206. Если дополнительно еще можно рассмотреть буквенные значения, например букву R, то она играет роль запятой, которая делит доли. Например, если маркировка 4402, то это можно расшифровать, как 44 000 Ом или 44 кОм.

Стандарт EIA-96

Если резистор представлен комбинацией из букв и цифр, то первые два знака – значение Ом. Начинать маркировать детали могут с букв именно таким, и является стандарт EIA-96.

Маркировка элементов

На всех радиоэлементах как поверхностного монтажа, так и выводных указывается в явном виде или кодируется их номинал. Кодировка номиналов резисторов может быть и в цифрах, и цветовой. Поэтому расшифровку резисторов можно производить по таблицам и с помощью специальных онлайн-сервисов.

Цифровое обозначение

Так как элементы поверхностного монтажа чрезвычайно малы, указывать номиналы на них становится трудной задачей. Нужно в ограниченное количество цифр внести всю необходимую информацию. При этом все цифры могут быть только одного размера. Следовательно, положение и значение цифры имеют определенное значение. Получается некая кодировка элементов. Номиналы сопротивлений обычно кодируются цифровым или буквенно-цифровым обозначением.

Маркировка резисторов по цифрам используется для номиналов, обозначающихся целым числом. Кодовое обозначение включает в себя три или четыре цифры. Первые две или три указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например:

• 102 расшифровывается как 10 умножить на 10 во второй степени, 1000 Ом, или 1 килоом;
• 103 — это 10 Х 10 в третьей степени, 10000 Ом, или 10 килоом;
• 3780, то есть 378 Х 10 в нулевой степени, 378 Ом;
• 8253, значит, 825 Х 10 в третьей степени, 825 000 Ом, или 825 килоом.

Надпись на микрорезисторе может включать не только цифры, но и буквы. Если используется английская буква R, она обозначает положение запятой в дробном номинале сопротивления ниже 10 Ом (в трехзначной кодировке), или ниже 100 Ом (в четырехзначной кодировке):

• 6R2 — предполагает номинал 6,2 Ом;
• R010 — резистор сопротивлением 0,01 Ом;
• R402 — сопротивление 0,402 Ом;
• 10R0 — номинал ровно 10 Ом;
• 44R2 — соответствует сопротивлению 44,2 Ом.

Существует буквенно-цифровая система обозначений EIA-96. Она была создана для кодировки прецизионных (точных) чип-резисторов. Так как такие резисторы имеют номинал сопротивления из трех значащих цифр, а также множителя, которые сложно уместить на ограниченном пространстве элемента, то каждому трехзначному числу в номинале был поставлен код. Множитель обозначается буквой, стоящей на третьем месте в коде номинала. Он показывает, во сколько раз нужно увеличить или уменьшить указанный номинал. Все коды номиналов и множителей сведены в таблицу. Получается компактное полноценное наименование:

• 01C — вычисляется по таблице как 100 (01) x 100 (C) = 10000 Ом, или 10 килоом;
• 01D — вычисляется по таблице как 100 (01) x 1000 (D) = 100000 Ом, или 100 килоом;
• 39Z — вычисляется как 249 (39) x 0.001 (Z) = 0,249 Ом.

Таблица системы маркировки EIA -96

Цветовое обозначение

В отличие от маркировки смд резисторов выводные часто маркируются цветом. В цветных полосках, нанесенных на резистор, закодирован его номинал, а также точность. Существуют таблицы расшифровки цветовой кодировки элементов и даже онлайн-калькуляторы. Порядку и цвету полоски на резисторе соответствует цифра номинала или множитель Цвету последней полоски соответствует значение точности подбираемого сопротивления.

Разновидности резисторов

Резисторы классифицируют по нескольким признакам.

Для дискретных элементов деление происходит по месту установки:

• вводные. На монтажной плате их монтируют сквозь нее. Контакты таких узлов располагаются по аксиальному или радиальному принципу. На языке инженеров-электронщиков их называют ножками. Этот тип резисторов применяют уже очень давно. Их можно найти как на старом оборудовании, так и на современном. Они заменяют SMD-элементы, если их применение затруднено или абсолютно невозможно.
• SMD. Представляют из себя компоненты электрической цепи без ножек. Выводы находятся на корпусе. Хотя назвать их таковым очень сложно, так как выступают они на поверхность незначительно. К преимуществам таких компонентов относят дешевизну, простоту сборки и экономию места на схеме.

Маркировка SMD резисторов ничем не отличается от вводных элементов. Она также определяется по полоскам и по цвету.

Цветовая маркировка конденсаторов

Ещё один способ маркировки конденсаторов — нанесение цветных полос или точек. В данном случае имеет значение не только цвет, но и положение полосы или точки по отношению к другим. Так как нужно не ошибиться с началом иначе расшифровка будет не точная, а это чревато.

Расшифровка цветовой маркировки конденсаторов

По положению полоски/точки обозначают следующее:

• первые три — это ёмкость, но без указания размерности;
• четвёртая — множитель (показатель отрицательной степени);
• пятая — допуск;
• шестая и седьмая — температурный коэффициент.

Первые четыре полоски должны быть всегда. Если дальше какая-то (или всё) отсутствует, это значит, что либо параметр не нормирован, либо просто не указан. Если надо знать точно, придётся искать точные данные.

Виды SMD конденсаторов

Разбираться в видах конденсаторов, монтирующихся методом поверхностного закрепления, необходимо каждому радиолюбителю. Такие изделия могут отличаться не только по емкости, но и по напряжению, поэтому игнорирование условий использования деталей может привести к тому, что они выйдут из строя.

Вам это будет интересно Все о селективности

Электролитические компоненты

Электролитические SMD конденсаторы не отличаются принципиально от стандартных изделий. Такие электронные компоненты наиболее часто представляют собой бочонки, в которых под алюминиевым корпусом располагается скрученный в цилиндр тонкий металл, а между ним твердый или жидкий электролит.

Электролитические SMD конденсаторы

Основное отличие такой детали от стандартного электролитического элемента заключается в том, что его контакты закреплены на плоской диэлектрической подложке. Такие изделия очень надежны в эксплуатации, особенно удобны в том случае, когда необходимо установить новое изделие при минимальных временных затратах

Кроме этого, во время пайки изделие не перегревается, что очень важно для электролитических конденсаторов

Керамические компоненты

В керамических элементах в качестве диэлектрика применяется фарфор либо аналогичные неорганические материалы. Основное достоинство таких изделий заключается в устойчивости к высоким температурам и возможности производства изделий крайне малых размеров.

Важно! SMD конденсаторы керамического типа также устанавливаются методом пайки на печатную плату. Визуально такой элемент, как правило, напоминает небольшой кирпичик, к которому с торцов припаиваются контактные площадки

Визуально такой элемент, как правило, напоминает небольшой кирпичик, к которому с торцов припаиваются контактные площадки.

Керамические SMD конденсаторы

В отличие от радиодеталей стандартных размеров SMD элементы небольшого размера вначале приклеивают к плате, а уже потом припаивают выводы. На производстве керамические изделия этого типа устанавливаются специальными автоматами.

Маркировка танталовых SMD конденсаторов

Танталовые SMD конденсаторы устойчивы к повышенным механическим нагрузкам. Такие изделия также могут быть изготовлены в виде небольшого параллелепипеда, к которому с боковых сторон припаиваются контактные выводы. Тантал представляет собой очень прочный металл, обладающий высокими показателями пластичности. Фольга из этого материала может иметь толщину в сотые доли миллиметра.

К сведению! Благодаря наличию определенных физических свойств на основе тантала удается изготовить радиодетали высочайшей точности.

Танталовые конденсаторы

Танталовые конденсаторы, как правило, имеют небольшие размеры корпуса, поэтому нанести полную маркировку на изделия, выполненные в корпусе типоразмера «А», не всегда представляется возможным. Зная особенности обозначения радиодеталей этого типа, можно легко определить номинал изделия. Максимально допустимое напряжение в вольтах для танталовых изделий обозначается латинскими буквами:

• G — 4;
• J — 6,3;
• A — 10;
• C — 16;
• D — 20;
• E — 25;
• V — 35;
• T — 50.

Обратите внимание! Емкость изделий указывается в микрофарадах после буквы «μ», а положительный контакт — жирной линией

Корпуса чип-компонентов

Корпуса для компонентов делают из различных типов материалов. В наибольшем ходу – корпуса в форме цилиндра из стекла и металла и прямоугольные коробки из керамики или пластика. Есть приборы относительно сложной конструкции, например, вертикальные розетки-коннекторы, ответственные за соединение с локальной сетью Ethernet.

Элементы монтажа можно квалифицировать по сочетанию двух параметров: габаритов и числа выводов. Наименьшее количество выводов (при их наличии), встречающееся у этих изделий, – 2. Иногда встречаются приборы с многочисленными выводами, даже более 8, это может сочетаться с очень мелким размером. Есть детали совсем без выводов, тогда припаивание осуществляется через контактные площади или специальные шарики. У разных отечественных и зарубежных производителей есть некоторые отличия в обозначениях маркировки и в размерах производимых изделий (к примеру, конденсаторы отличаются параметром высоты). Существует классификация корпусов, в которой каждому виду присваивается код из 3-5 латинских букв (например, SOT – маленький транзистор с тремя выводами).

Маркировка чип-резисторов, номиналы

Прочитав обозначение 2r00 резистора, как определить, на какое сопротивление он рассчитан? Для этого существует маркировка smd резисторов. Это можно сделать с помощью таблиц, где указан перечень характеристик, согласно обозначению на корпусе. Также цифровую маркировку поможет расшифровать программа онлайн-калькулятор. Интерфейс этого сетевого инструмента выглядит просто и работает быстро. Достаточно для этого вбить в окна полей необходимый запрос.

Онлайн-калькулятор для расчёта цифровых обозначений

Параллельное соединение резисторов

При визуальном осмотре элемента маркировка смд резисторов может иметь следующие знаки, нанесённые на корпус:

• цифровые маркировки;
• буквенные символы;
• цветовые маркеры.

Они наносятся непосредственно на верхнюю часть корпуса и имеют различное значение.

Цифровые маркировки

Код, нарисованный на резистивном элементе, может состоять из трёх или четырёх цифр. Трёхцифровое обозначение расшифровывается легко. К примеру, у резистора 103 сколько ом величина сопротивления, указывают две первые цифры, третья – это множитель, на который умножается двухзначное число. В математике это показатель степени числа с основанием 10.

Внимание! Множитель в этом случае – степень n, в которую необходимо возвести число 10. Следовательно, чип-резистор 104 имеет номинал 10*104 = 100 кОм

Маркировка при помощи трёх цифр позиционирует элементы, имеющие допуск погрешности: 2; 5; 10%.

Трёхзначное цифровое обозначение

Маркировка резисторов меньше 1 Ом

Соответствующая отметка на детали, как и для сопротивлений менее 10 Ом, требует ввода в код буквы R. Она ставится либо впереди двух цифр, либо в середине и заменяет собой десятичную точку.

Обозначение SMD-резисторов

Цветовое обозначение

Цветовой способ маркировки резисторов применяется для элементов, имеющих маленький типоразмер. Однако для смд-сопротивлений он не применяется. По цветной палитре колец можно определить: номинал, множитель и температурный коэффициент (ТКС). Цветное кольцо, опоясывающее элемент, имеет определённый цвет, ширину и месторасположение.

Некоторые особенности при нанесении цветной маркировки, которые могут интерпретироваться следующим образом:

1. У деталей с погрешностью 20% 3 кольца. Два первых – величина сопротивления, третье – множитель.
2. Четыре кольца означают, что допуск отличен от 20% и обозначен четвёртым кольцом.
3. Пять цветных колец имеют другое значение. Три первых – номинал детали, четвёртое – значение множителя, пятое – величина допуска в 0,005%.

ТКС, он же TCR (Temperature Coefficient of Resistance), показывает, насколько поменяется величина сопротивления двухполюсника при изменении температуры в один градус. Температура может меняться в любом направлении.

Шестая полоса (редкий случай) укажет значение TCR для резистора. Использование в схемах чувствительных к изменению температурного режима окружающей среды требует установки элемента с определённым значением TCR.

Расшифровка цветных маркеров

Буквенная маркировка

Стандарт EIA – 96 допускает при кодировке SMD-чипов резистивной направленности ввод буквы третьим символом.

Расшифровка мнемонического обозначения буквами

При требовании к допуску в 1% маркировка имеет трёхзначные или четырёхзначные обозначения на корпусе деталей.

Две цифры и буква у таких smd резисторов, имеющих типоразмер 0603, распределены следующим образом:

• две первых цифры – сопротивление в Ом;
• буква – это множитель: S, R, B, C, D, E, F.

Данные по сопротивлениям с трёхзначным кодом определяют по таблицам.

Таблица кодов для первых двух цифр при допуске в 1%

Нумерация с использованием 4-х цифр при данном допуске отклонения от точности означает:

• три первых цифры – мантисса (дробная часть десятичного числа);
• четвёртая цифра – показатель степени числа 10.

Например, резистивный элемент с меткой 3501 обладает номиналом 350*10 = 3,5 кОм.

Интересно. Когда на детали нарисован ноль «0», это значит смд-резистор имеет нулевое значение сопротивления. Это просто перемычка. При измерении тестером результат не должен вводить в заблуждение – элемент исправен.

При замене неисправных элементов, расположенных на печатной плате, правильное определение номинального значения поможет устранить повреждение. В случае необходимости можно smd-компоненты заменить на детали аналогичных параметров, расшифровав цифровые и буквенные коды.

Как себя проверить

Если в навыке расшифровки кодов вы пока неуверены, есть два способа проверить сопротивление резистора. Первый — программный, второй — при помощи мультиметра. Второй — более надежный, так как вы видите реальное положение вещей, а заодно и проверяете сопротивление элемента.

Одна из программ по расшифровке кодов резисторов «Резистор 2.2»: цветовая маркировка

Найти программу расшифровки кодов резисторов просто — по запросу выскакивает не один десяток. Они несложные, отличаются только масштабами баз данных. Не в каждой можно найти все варианты кодов, но популярные есть везде. В этих программах сначала выбирается тип кодировки (буквы или полоски), а затем вносятся все данные. То, что вы вводите отображается в специальном окошке — чтобы можно было визуально проверить правильность введенной информации. После ввода данных нажимаете кнопку, программа выдает вам номинал и допуск. Сравниваете с тем, что получилось у вас.

Проверяем сопротивление при помощи мультиметра

Проверить насколько правильно вы по кодировке определили сопротивление резистора можно и при помощи мультиметра. Для этого его выставляем в режим «изменение сопротивлений». Диапазон подбираем в зависимости от того, что насчитали. Один щуп прикладываем к одному выводу, второй — к другому. На экране высвечивается сопротивление. Оно может отличаться от высчитанного. Разница зависит от допуска. Чем больше допуск, тем больше может быть разница. Но в любом случае показания должны быть сравнимы с найденным номиналом. Подробности смотрите в видео.

Цифро-буквенная маркировка резисторов

На резисторах времен СССР нанесены цифры и буквы, по которым можно определить характеристики данного элемента. Стоит две или три цифры и латинская буква. Цифры — это номинал, буква — множитель. С цифрами все более-менее понятно, а вот какой букве какой множитель соответствует, надо запомнить или иметь под рукой таблицу.

Таблица расшифровки буквенных обозначений в маркировке резисторов старого образца

Если стоит только цифра без буквы, цифры обозначают сопротивление в Омах, а допуск равен 20%. То есть, если написано просто 33, значит перед вами резистор на 33 Ом с допуском 20%.

Примеры расшифровки цифро-буквенной кодировки резисторов

Примеры расшифровки кодов на резисторах:

• 3R9J — сопротивление на 3,9 Ом с допуском 5%. Буква R означает, что умножать надо не единицу, то есть множитель, по сути, отсутствует. Так как стоит буква между двух цифр, то она показывает еще место запятой. Вот и получаем, номинал 3,9 Ом. С допуском просто — в соответствующем столбике находим нужную букву и смотрим допустимые отклонения.
• 215RG — сопротивление 215 Ом с допуском 2%. Буква R стоит после трех цифр, значит их надо умножить на 1.

• 1K0J — резистор на 1 кОм с допуском 5%. Буква K обозначает множитель 10³. Это значит, что цифру, которая стоит перед ней надо умножить на 1000. Намного проще перед обозначением поставить букву «К». В результате получаем кОм, что читается как «кило Ом».

• 12K4F — 12,4 кОм с допуском 1%. Так как стоит буква K, цифру надо умножать на 1000 (10³), но она стоит между цифрами, значит — обозначает запятую. Получаем 12,4 кОм.
• 10KJ — 10 кОм с допуском 5%. Множитель 10³ (1000) стоит после цифры 10, так что это 10 кОм.
• M10J — буква M обозначает множитель 106 или 1 000 000. Так как M стоит перед цифрой 10, перед ней должна стоять запятая. Итого получаем, 0,10 * 1 000 000 = 100 000 Ом или 100 кОм. Можно еще написать 0,1 МОм, но этот вариант используется редко.
• 2M2K — резистор 2,2 МОм с допуском 10%. Множитель стоит между двумя цифрами, обозначая положение запятой. Получаем число 2,2. Буква М обозначает что это число надо умножить на 1 000 000 (106) что обычно обозначается как МОм. Вот и получаем 2,2 мОм.
• 6G8M — резистор 6,8 ГОм.
• 1T0M — 1 ТОм.

Как вы уже, наверное, поняли, можно не имея таблицы вместо латинских букв ставить соответствующие им русские. Так намного проще. Единственное что надо запомнить, что буква R или E — множитель «1». Та же ситуация, если не стоит никаких букв, а только цифры. Номинал указан в Омах. Если усвоите это правило, маркировка резисторов советского периода освоится легко.

https://youtube.com/watch?v=d-LnqfmfsGo

Цифровые маркировки

Цифровые маркировки содержат показатель (N) множителя (10 N) в качестве последней цифры, остальные две или три — мантисса сопротивления.

Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
Для маркировки чип-резисторов применяется несколько способов.
Способ маркировки зависит от типоразмера резистора и допуска.

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

Обозначение 220 означает, что номинал резистора равен 22 Ома.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.
Литература — Журнал «Ремонт электронной техники» 2 1999:::

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление
электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

• 5 %-ный ряд;
• 10 %-ный;
• 20 %- ный.

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты
, чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа
.

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.
