Характеристики светодиодов и выбор светодиодов по ним

Эффективное подключение к одному ИП

Выше мы уже выяснили, что к одному источнику питания можно запитать неограниченное количество светодиодов. Главное, чтобы хватило мощности. Тем не менее, простое параллельное включение лампочек с резистором для каждой из них является неэффективным. Из предыдущего пункта мы увидели, что более 2/3 мощности рассеивается на токоограничивающем резисторе. Поэтому часто возникает вопрос, сколько всего светодиодов можно подключить к 12 в.

Наиболее эффективным подключением к 12 вольтам считается цепочки из трех последовательных светодиодов с одним резистором. По такой же схеме выпускаются все светодиодные ленты, работающие от блока питания на 12 В.

Параметры качественного светодиодного фонаря

На сегодняшний день на рынке можно приобрести большое количество и обычных фонарей, но их активно вытесняют светодиодные. Произошло это в первую очередь из-за того, что последние дают намного более яркий свет.

Для того чтобы правильно подобрать светодиоды для фонариков, характеристики которых весьма разнообразны, необходимо при выборе учесть все основные требования покупателя

То, на что нужно обратить внимание – это тип луча, он может быть широким или узким. Какому виду отдать предпочтение, зависит от будущего применения

К примеру, чтобы можно было видеть предметы на расстоянии 30 метров, лучше подобрать фонарик с широким лучом, а модели с узким могут хорошо подсветить удаленные объекты. Чаще всего такое освещение имеют тактические приборы, которыми пользуются туристы, охотники и велосипедисты.

Еще одним важным фактором, влияющим на работу фонаря, является тип его питания. Для самых простых бытовых приборов используются обыкновенные батарейки типа АА или ААА, но для сильных и мощных устройств такого объема будет недостаточно. В этом случае необходимо воспользоваться литий-ионными аккумуляторами, которые могут работать беспрерывно в течение 5 часов.

Стоит обратить свое внимание и на светодиоды для фонариков, характеристики яркости которых отличаются между собой не более чем на 40%. Гарантией качества выбранных устройств служит наличие маркировки

В случаи ее отсутствия можно говорить о несертифицированном изделии, чаще всего китайского производства.

Калькулятор, используемый для расчета сопротивления

На многих сайтах по продаже LED-элементов имеется онлайн-калькулятор токоограничивающих элементов. Исходные данные для расчета:

• напряжение источника или блока питания, В;
• номинальное прямое напряжение устройства, В;
• прямой номинальный рабочий ток, мА;
• количество светодиодов в цепочке или включенных параллельно;
• схема подключения светодиода(ов).

Исходные данные можно взять из паспорта диода.

После введения их в соответствующие окна калькулятора нажмите на кнопку «Расчет» и получите номинальное значение резистора и его мощность.

Использование токоограничивающего резистора для задания рабочих характеристик светодиода – простой и надежный способ обеспечить его работу в оптимальном режиме.

Но при мощности диода более сотни милливатт нужно применять автономные или встроенные источники стабилизации тока или драйверы.

Плюсы и минусы светодиодов RGB

RGB-светодиодам присущи все достоинства, имеющиеся у полупроводниковых светоизлучающих элементов. Это низкая стоимость, высокая энергоэффективность, долгий срок службы и т.д. Отличительным плюсом трехцветных LED является возможность получения практически любого оттенка свечения простым способом и за небольшую цену, а также смена цвета в динамике.

К основному минусу RGB-светодиодов относят невозможность получения чистого белого цвета за счет смешения трех цветов. Для этого потребуется семь оттенков (в качестве примера можно привести радугу – ее семь цветов являются результатом обратного процесса: разложения видимого света на составляющие). Это накладывает ограничения на использование трехцветных светильников в качестве осветительных элементов. Чтобы несколько компенсировать эту неприятную особенность, при создании светодиодных лент применяется принцип RGBW. На каждый трехцветный LED устанавливается один элемент белого свечения (за счет люминофора). Но стоимость такого осветительного устройства заметно возрастает. Также бывают светодиоды исполнения RGBW. У них в корпусе установлено четыре кристалла – три для получения исходных цветов, четвертый – для получения белого цвета, он излучает свет за счет люминофора.

Схема подключения для RGBW-варианта с дополнительным контактом.

Общее устройство и принцип работы SMD светодиодов

Главным преимуществом таких светодиодов является их максимально близкое расположение кристалла относительно теплоотвода

Этот фактор имеет важное значение при излучении мощного светового потока с выделением большого количества тепла. Мощность одного SMD светодиода находится в диапазоне 0,01-0,2 Вт, а на отдельную керамическую подложку может быть установлено от 1 до 3 кристаллов

Благодаря своей конструкции, контактные площадки подложки светодиодов непосредственно соединяются с монтажной платой. Широкий угол освещения и другие параметры позволяют изготавливать светодиодные лампы со стандартным цоколем. Данные светодиоды широко применяются в различных дисплеях и табло за счет небольших размеров корпуса. Они легко монтируются на платы, объединяются в ленты и линейки, удобные для последующего разделения и монтажа. Широкий ассортимент типоразмеров корпусов существенно расширяет сферу использования SMD светодиодов.
Для выращивания кристаллов применяется стандартная технология, представляющая собой металлоорганическую эпитаксию. Толщина каждого выращенного слоя постоянно измеряется и строго контролируется. В отдельные слои добавляются специальные примеси – акцепторы или доноры, обеспечивающие получение р-п-перехода, когда электроны концентрируются в п-области, а дырки – в р-области.

На определенном этапе протравливаются пленки, создаются контакты к слоям переходов, контактные выводы покрываются металлической пленкой. Такая пленка выращивается на общей подложке, после чего она разрезается на множество чипов, площадью 0,06-1,0 мм. В дальнейшем эти чипы используются для изготовления светодиодов.

Готовые кристаллы устанавливаются в специальные корпуса. Затем к ним подводятся контакты, а в конце на кристалл монтируется оптическое покрытие для отражения излучения или, наоборот, для просветления поверхности. Например, при изготовлении белого светодиода выполняется равномерное нанесение люминофора. На следующем этапе от корпуса с кристаллом отводится тепло, а затем он покрывается пластиковым куполом для фокусирования света под нужным углом. Изготовление светодиодов таким способом предполагает использование новых технологий, составляющих около половины стоимости всего источника света.

Существует специальная технология размещения SMD светодиодов на единую подложку. Сокращенно она называется СОВ, что означает chip-on-board или чип на плате. При использовании данной технологии на плате размещается сразу несколько кристаллов, у которых отсутствуют керамические подложки и корпуса. Установленные кристаллы в дальнейшем покрывает общий слой люминофора, что позволяет значительно улучшить характеристики и снизить общую стоимость всей матрицы.

Независимо от технологии изготовления, все SMD светодиоды монтируются на общей металлической подложке, нередко выполняющей охлаждающую функцию. Если же светодиодная сборка обладает повышенной мощностью, устраивается дополнительное охлаждение с использованием радиатора и вентилятора.

Таким образом, маломощные SMD светодиоды, установленные в большом количестве в светильник, позволяют получить качественный рассеянный свет не применяя для этого какие-либо специальные оптические системы. В этом случае устанавливается лишь защитное стекло, поглощающее только 8% светового потока.

Параметры сети

Рисунок 4. Драйвер светодиодного осветительного прибора

Все светодиоды функционируют только при подаче постоянного тока. Обычная сеть в розетке предполагает переменный ток с высоким показателем напряжения. Поэтому одним из основных компонентов любого осветительного прибора представляется драйвер. Данный источник питания создается на основе ШИМ модуляции и может похвастаться высокой надежностью.

Большая часть современных лампочек оснащаются встроенным драйвером, устанавливаемым во внутренней части радиатора. Этот компонент выпрямляет переменный ток и ограничивает напряжение. Драйвер может работать только с тем прибором, в который установлен. Он не рассчитан на дополнительную нагрузку извне.

Встречаются и выносные драйверы, применяемые на специфических источниках света и светодиодных лентах. В частности, при организации RGB подсветки используются усложненные схемы драйверов, способные подавать свое значение напряжения на каждый кристалл. Без подобной функции сформировать многоцветную подсветку невозможно.

Что можно сделать из светодиодов своими руками?

Далее приведены проекты, которые можно реализовать с применением этих полупроводниковых приборов. Для индивидуальных коррекций следует изучить актуальный ассортимент производителей.

Стабилизатор тока для светодиодов

Для подключения мощных приборов рекомендуется применять импульсные источники питания

Такая схема пригодится для оснащения автомобиля. При хорошем КПД выделяется немного тепла. Доступно изменение напряжения на входе в широком диапазоне при сохранении функциональности.

ДХО из светодиодов

Такую линейку можно собрать из светодиодов 3Вт. Характеристики современных приборов подойдут для создания надежных и эффективных дневных ходовых огней транспортного средства

В данном случае пригодится длительное сохранение работоспособности устройства в условиях сложной эксплуатации.

Индикатор напряжения на светодиодах

Схема точного индикатора напряжения для автомобиля. Здесь предусмотрена компенсация измерений при повышении/уменьшении температуры

Классификация светодиодов по их области применения

Изначально светодиоды применялись в качестве индикаторов

Элементы led-освещения различаются по области их применения. Основные типы светодиодов: индикаторные и осветительные. Устройства не одинаковы, каждые имеют свои отличительные особенности и технические параметры.

Индикаторные светодиоды

Первый LED-светильник появился в середине прошлого века. Прибор имел тусклое красноватое свечение, небольшую энергетическую эффективность. Несмотря на недостатки, разработки в данном направлении были продолжены. Спустя 20 лет появились варианты с желтым и зеленым оттенком. К началу 90-х сила светового потока достигла 1 Люмена. К началу 2000-х значение достигло уровня 100 Люменов.

В 1993 году японские инженеры представили светодиод синего цвета. Свет устройства стал значительно ярче предшественников. С этого момента на рынке стали появляться устройства с разным свечением – сочетание синего, зеленого, желтого и красного позволяют создавать любой цвет и оттенок.

Осветительные светодиоды

Первые модели с низкой светимостью (DIP) были пригодны для индикаторной работы (например, в темноте виден выключатель – горит небольшой красный светодиод). Современные устройства позволяют освещать значительные площади – бытовые и промышленные помещения. Мощность светодиода выросла – LED-прибор для фонарика с показателем 3Вт аналогичен лампе накаливания на 25-30Вт. Потребление электроэнергии меньше примерно в 10 раз.

Такие светодиоды получили название осветительные благодаря основной области применения. Используются в лентах, фарах, лампах, других изделиях. Изготавливаются в отдельных корпусах, которые допускают поверхностный монтаж.

Основное отличие – выдают только белый свет холодного или теплого оттенков. Классификация:

• SMD – популярны модели с рассеивающим элементом на 100-130°; подложка для лампы из меди или алюминия, не нагреваются;
• СОВ – более мощные, сверхъяркие, состоят из множества небольших кристаллов, угол рассеивания значительный;
• Filament – обладают самым низким КПД (в сравнении с SMD), часто используются как декоративные элементы, изготавливаются различных размеров и форм.

Исходя из назначения и параметров помещения, выбирают оптимальный вариант. Характеристики осветительных устройств указаны на упаковке и в технической документации.

Достоинства и недостатки осветительных светодиодов

Человечество пока не изобрело идеальный
источник света. Каждый вид имеет свои плюсы и минусы.

К достоинствам светодиодов потребители
относят:

• преобразование электроэнергии в свет с минимальными потерями;
• малый нагрев при надлежащем уровне теплоотвода;
• чистоту излучаемого света;
• отсутствие инфракрасной и ультрафиолетовой составляющей;
• надежность и механическую прочность;
• срок службы до 100 тыс. часов (если изделие качественное);
• безопасность благодаря низкому напряжению потребляемого тока;
• экономичность при большом потоке света;
• высокую светоотдачу (до 250 лм/Вт);
• небольшие размеры;
• широкую область применения;
• возможность организовать систему освещения практически любого цвета;
• угол рассеивания, позволяющий подобрать вариант для любого помещения;
• оптимальный коэффициент пульсации;
• экологичность (отсутствие вредных веществ);
• простоту утилизации.

При создании или замене системы
освещения стоит вспомнить о недостатках:

• необходимости
  в качественном драйвере;
• старении
  светодиодов в процессе эксплуатации;
• высокой
  стоимости.

Основная причина недоверия рядовых
потребителей – наличие на рынке большого объема некачественной продукции. При
покупке требуется не только драйвер, но и устройство качественной системы
охлаждения.

Варианты подключения

Самое время ознакомиться с основными вариантами подключения.

К одному резистору

Типичная схема подключения.

Как мы уже выяснили выше, светодиод имеет полярность. Поэтому он подключаетсяк источнику питания постоянного напряжения. Самые распространенные виды потребляют около 10-20 мА. По сути – это главная характеристика детали. Вторым параметром указывают падение напряжения. Для обычных светодиодов оно находится в пределах 2-4 В.

Единственная правильная схема подключенияосуществляется с токоограничивающим резистором. Он подбирается по закону Ома. Сопротивление рассчитывается как разница напряжения источника и падения напряжения, деленная на произведение максимального тока диода и коэффициента надежности (обычно равен 0,75).

Также необходимо вычислить мощность резистора. Она рассчитывается по простой формуле: разница напряжения источника и падения напряжения в квадрате, деленная на сопротивлениев омах.

Последовательное подключение нескольких LED

Принципиальная схема последовательного подключения.

Последовательное подключение – это установка двух и более светодиодов в один ряд. В данной схеме также используется один токоограничивающий резистор. Формула расчета аналогична для единичного диода, но падение напряжения суммируется.

Для примера возьмем наш теоретический светодиод белого цвета на 3 вольта и 20 mA. Мы последовательно подключаем три единицы. Таким образом, сумма нашего падения напряжения составит 9 вольт. Остаток в три вольта делим на силу тока в 0.02 ампера с коэффициентом надежности 0,75. В результате мы узнаем что нам потребуется один резистор на 200 Ом.

Каждый диод к отдельному резистору

Принципиальная схема параллельного подключения.

В данной схеме каждый светодиод подключается к плюсу и минусу источника питания. Несмотря на то, что в Сети можно найти схемы с одним общим резистором, на практике такое решение нецелесообразно. Даже в одной партии диоды различаются по параметрам потребляемого тока и падения напряжения. В итоге мы получим разную интенсивность свечения диодов. Сопротивление рассчитывается для каждого диода отдельно.

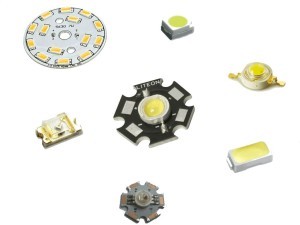

Виды светодиодов

Существует много видов светодиодов. Прежде всего светодиоды разделяются по применению. В основном по применению светодиоды подразделяются на два вида – индикаторные светодиоды и осветительные светодиоды. Еще светодиоды подразделяются по способу монтажа на монтажную плату. Осветительные и индикаторные светодиоды монтируются разными способами.

Индикаторные светодиоды

Безусловно, индикаторные светодиоды обычно относятся к DIP типу светодиодов (Dual In-line Package). А также другое  название этого типа – DIL (Dual In-Line – англ. двойное размещение в линию). Также этот способ монтажа именуется PHT (Plating Through Holes – англ. через отверстие платы).

Катод (-) короткий вывод, анод (+) длинный вывод двухпинового индикаторного светодиода.

Индикаторные светодиоды

Светодиоды “Super Flux” – Пиранья

Индикаторные светодиоды, как понятно из их названия, используются для индикации работы различных приборов и аппаратов. К примеру, огонек на панели телевизора – это работа индикаторного светодиода.

Осветительные светодиоды

Для освещения применяют светодиоды, излучающие белый свет. Обычно они подразделяются на излучающие холодный белый, просто белый и теплый белый цвета. Для получения излучения белого света применяется RGB технология (см.). Пожалуй, это наиболее дешевый и распространенный метод. Однако, при его использовании ухудшается индекс цветопередачи светильников. То есть при таком освещении изменяются для зрительного восприятия цвета освещаемых предметов.

А также существует другой метод получения белого света. Он заключается в том, что светодиод, излучающий невидимый глазу ультрафиолет, покрывается тремя видами люминофора. При прохождении через них ультрафиолета они излучают голубой, зеленый и красный цвета. При смешении этих цветов опять-таки получается излучение белого света.

В-третьих, на голубой светодиод наносят два вида люминофора. Они излучают желтый и зеленый или же красный и зеленый цвет. В результате чего и получают белый свет. Во втором и в третьем вариантах получается эдакая модификация люминесцентной лампы.

SMD Светодиоды

По способу монтажа осветительные светодиоды бывают SMD типа. Surface Mounted Device – англ. прибор. монтируемый на поверхность. Значительную часть SMD светодиода занимает подложка. Она может играть роль теплоотвода, если изготавливается из соответствующих материалов. Например, алюминия или меди. А также подложка играет роль монтажной платы. Контакты светодиода припаиваются к контактным площадкам, которые располагаются на подложке.

SMD светодиоды

Светодиоды COB типа

Кроме SMD типа существуют светодиоды COB типа (Chip On Board – англ. чип на плате). На одной плате-подложке, служащей теплоотводом, припаивается большое количество кристаллов. Все они покрываются сплошным слоем люминофора соответствующего состава. Получается один большой светодиод с соответствующей яркостью. Такая технология позволяет упростить и удешевить изготовление светодиодных ламп, а также получить больший световой поток с меньшей площади по сравнению с SMD светодиодами.

COB светодиоды

Особенности лент SMD5730

Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.

Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров

Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача

Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:. — люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением;- высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды;- деградация светового потока — не больше чем 1% за 3000 часов работы;- корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С;- светодиоды полностью пригодны для пайки оплавлением

— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением;- высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды;- деградация светового потока — не больше чем 1% за 3000 часов работы;- корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С;- светодиоды полностью пригодны для пайки оплавлением.

История

Олег Лосев, советский физик, обнаруживший электролюминесценцию в карбиде кремния

Первое известное сообщение об излучении света твёрдотельным диодом было сделано в 1907 году британским экспериментатором из . Раунд впервые открыл и описал электролюминесценцию, обнаруженную им при изучении прохождения тока в паре металл — карбид кремния (карборунд, SiC), и отметил жёлтое, зелёное и оранжевое свечение на катоде.

Эти эксперименты были позже, независимо от Раунда, повторены в 1923 году О. В. Лосевым, который, экспериментируя в Нижегородской радиолаборатории с выпрямляющим контактом из пары карборунд — стальная проволока, обнаружил в точке контакта двух разнородных материалов слабое свечение — электролюминесценцию полупроводникового перехода (в то время понятия «полупроводниковый переход» ещё не существовало). Это наблюдение было опубликовано, но тогда весомое значение этого наблюдения не было понято и потому не исследовалось в течение многих десятилетий.

Лосев показал, что электролюминесценция возникает вблизи спая материалов. Теоретического объяснения явлению тогда не было. Лосев вполне оценил практическую значимость своего открытия, позволявшего создавать малогабаритные твёрдотельные (безвакуумные) источники света с очень низким напряжением питания (менее 10 В) и очень высоким быстродействием. Им были получены два авторских свидетельства на «Световое реле» (первое заявлено в феврале г.)

В 1961 году Роберт Байард и Гари Питтман из компании Texas Instruments открыли и запатентовали технологию инфракрасного светодиода.

Первый в мире практически применимый светодиод, работающий в световом (красном) диапазоне, разработал Ник Холоньяк в Университете Иллинойса для компании General Electric в 1962 году. Холоньяк, таким образом, считается «отцом современного светодиода». Его бывший студент, Джордж Крафорд, изобрёл первый в мире жёлтый светодиод и улучшил яркость красных и красно-оранжевых светодиодов в 10 раз в 1972 году. В 1976 году Т. Пирсол создал первый в мире высокоэффективный светодиод высокой яркости для телекоммуникационных применений, специально адаптированный к передаче данных по волоконно-оптическим линиям связи.

Светодиоды оставались чрезвычайно дорогими вплоть до 1968 года (около $200 за штуку), их практическое применение было ограничено. Исследования Жака Панкова в лаборатории RCA привели к промышленному производству светодиодов; в 1971 году им был получен первый синий светодиод. Компания «Монсанто» была первой, организовавшей массовое производство светодиодов, работающих в диапазоне видимого света и применимых в индикаторах. Компании «Хьюллет-Паккард» удалось использовать светодиоды в своих ранних массовых карманных калькуляторах.

В начале 1990-х Исама Акасаки, работавший вместе с Хироси Амано в университете Нагоя, а также Сюдзи Накамура, работавший в то время исследователем в японской корпорации Nichia Chemical Industries, смогли изобрести дешевый синий светодиод (LED). За открытие дешевого синего светодиода им троим была присуждена Нобелевская премия по физике в 2014 г.. Синий светодиод, в сочетании с зеленым и красным, дает белый свет с высокой энергетической эффективностью, что позволило в дальнейшем создать, среди прочего, светодиодные лампы и экраны со светодиодной подсветкой. В 2003 году, компания Citizen Electronics первой в мире произвела светодиодный модуль по запатентованной технологии непосредственно вмонтировав кристалл от Nichia на алюминиевую подложку с помощью диэлектрического клея по технологии Chip-On-Board.

Виды светодиодов

Светодиод с пластиковой оболочкой-корпусом.		Светодиодный фонарь (панель) для сценического направленного освещения.		Современный люминофорный светодиод в ручном электрическом фонаре.		Современные мощные сверхъяркие светодиоды на теплоотводящей пластине с контактами для монтажа.
Мощный белый светодиод 20Вт в сравнении с красным индикаторным 5 мм светодиодом.

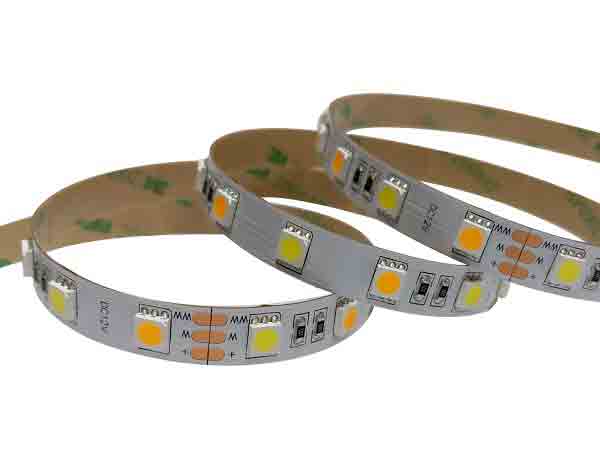

Технические характеристики светодиодной ленты

При выборе потребитель учитывает размеры ленточного изделия, мощность, вольтаж, вид светодиодов, их количество на метре, цвет, возможности резки.

Рабочее
напряжение

Первые светодиодные ленты производились с драйверами на 12 В. После появление мощных чипов стали выпускать полосы на 24 и 36 В, чтобы избежать перегрева печатной платы и перегорания токопроводящих нитей за счет снижения тока на каждом чипе. Потом появились разновидности, которые работают от электросети через выпрямитель, диодный мост и коннектор.

Вид диодов и число светодиодов на 1 метр

Зависимость мощности от видов светодиодов и количества на метре

Вид светодиода	Размер (мм)	Количество диодов в метре (шт.)	Мощность светодиода (Вт)	Мощность 1 м (Вт)
SMD 3528	3,5 х 2,8	30	0,08	2,4
60	4,8
120	9,6
SMD 5050	5 х 5	30	0,24	7,2
60	14,4
120	28,8
SMD 3014	3х1,4	60	0,1	6
120	12
240	24

Цвет
свечения

Полотно RGB+White двухрядное, температура свечения белого ряда может достигать 6000 кельвинов. Белый цвет дает возможность разбавлять интенсивность свечения RGB-диодов, чтобы получить мягкие пастельные оттенки. Такой светильник можно использовать как источник основного освещения, если отключить ряд с RGB.

Полотно White-MIX идеально для подсветки
предметов интерьера. Чипы с различной температурой света дают возможность
делать переходы от холодного до теплого свечения. Лента White-D-MIX
производится из SMD 3528, в одном чипе 2 вида люминофора, тона смешиваются
равномерно. Полотна White-TRIX отличаются белой платой, каналы с холодным,
дневным и теплым светом управляются отдельно.

Ленты SPI (динамичные) в быту
используются редко. Для них выпускаются контроллеры «Бегущий огонь»,
позволяющие создавать различные динамические эффекты цвета. Подобные изделия
выбирают для ресторанов и баров. RGB-ленты Pixel Light подключаются через
контроллеры, способные контролировать каждый чип. Из этих изделий создаются 2D
экраны для показа видеоэффектов.

Ленты DIP-LED используются вне помещений для подсветки фасадов, вывесок, транспортных средств. По принципу работы на нее похожи полотна из SMD 335 с боковым излучением. У обеих изделий луч распространяется параллельно плате, что удобно для подсветки отдельных предметов.

Цвет
основы

Основание любой светодиодной полосы покрыто клеем

Если при установке не используется декоративный профиль, важно выбрать светодиодную ленту с цветом основы, соответствующим расцветке интерьера

Существует несколько видов основы:

• прозрачная;
• белая;
• серая;
• коричневая;
• черная.

Класс
защищенности

Ленточные светодиодные изделия с классом защиты IP20 пригодны для использования в отапливаемых помещениях без пыли с нормальным уровнем влажности.

IP54 и IP65 боится минусовых температур, для улицы нужно выбрать изделие с маркировкой IP67. Для обозначения максимальной защиты используется значение IP68. Изделия с такой маркировкой подходят для ванных и фонтанов, их можно поместить даже в аквариуме.

Параметры
резки

Линии разреза (значки ножниц) указаны на
всей полосе.  На полотне из SMD 3528
расстояние между ними 5 см, из SMD 5050 – 10 см.

На лентах с питанием от 220 В последовательно соединяются 60 чипов. Разрезать такую полосу можно на куски длиной 50 см (если плотность 120 шт. на 1 м) или 1 м (если плотность 60 шт. на 1 м).

С этим читают

Световая отдача

Световая отдача обуславливает связь светового потока и мощности осветительного прибора. Показатель определяется в Лм/Вт и достаточно точно отображает эффективность конкретной светодиодной лампы.  По этому параметру светодиоды нередко сравнивают с ушедшими в прошлое лампами накаливания, подтверждая полезность использования первых. В среднем, световая отдача у светодиодных приборов в 10 раз больше, чем у ламп накаливания с тем же потоком.

Желательно приобретать только качественные модели от известных производителей, поскольку китайские аналоги на деле могут оказаться далеко не такими эффективными.

Плюсы и минусы светодиодов SMD

Несмотря на более низкую мощность по сравнению с люминесцентными лампами, светодиоды данного типа относятся к одним из наиболее перспективных. За счет белого излучения обеспечивается высокая точность передачи цветов и оттенков. SMD светодиоды за счет отличной световой отдачи, достигающей 146 люменов на Вт, позволяют экономить электрическую энергию в системах освещения.

Конструкции этих светодиодных источников света отличаются повышенной устойчивостью к вибрациям и механическому воздействию. Поэтому они активно используются в промышленном и уличном освещении. Срок службы таких светодиодов составляет около 30 тыс. часов, при ежедневной работе не менее чем 8 часов. Все типы устройств, в том числе SMD 3528, SMD 5050 и другие способны выдерживать любое количество циклов включений и выключений.

Светильники SMD отличаются широким спектром цветовой гаммы, куда входит не только интенсивность излучения, но и оттенки. В связи с этим отпадает надобность в использовании светофильтров. Многие светодиоды, например, SMD 5630 и SMD 5730 обладают низкой инерционностью, то есть они сразу начинают работать на полную мощность. Не нужно ждать нагрева и последующего свечения, как это бывает у обычных светильников.

Светодиоды SMD 3014, SMD 2835 и прочие аналогичные элементы отличаются разными углами излучения. Во время работы происходит генерация направленного светового потока, освещающего конкретную площадь, а не все окружающее пространство. Несомненным достоинством таких светильников является их абсолютная нечувствительность к холодам.

В качестве недостатков можно отметить непереносимость высоких температур, требующая проведения дополнительных мероприятий по вентиляции и отводу тепла. Следует отметить и высокую стоимость этих устройств, которая полностью окупается в процессе дальнейшей эксплуатации.

Что такое светодиоды

В последнее время ведется много разговоров о светодиодах, постоянно появляются новости о все более мощных светодиодах, новых разработках и новых товарах на основе светодиодов (стоит вспомнить хотя бы новые жк-мониторы со светодиодной подсветкой от компании Apple). Так что же такое светодиод? Светодиод – это прибор на основе полупроводника, который излучает свет при пропускании через него электрического тока. Существует большое количество различных полупроводниковых материалов из которых делают светодиоды, причем характеристики светодиодов (цвет свечения, яркость свечения и т.д.) зависят от химического состава данных материалов.

Светодиоды разных размеров, цветов и яркости
