Механизм открывания распашных ворот своими руками

Завершающие работы

После этого автоматика для распашных ворот своими руками должна быть оборудована концевыми выключателями. Если вы не предусмотрели использование таких элементов, то требуется на плате выставить срок функционирования створки, а также усилие открывания и закрывания. Не стоит задавать максимальное усилие, так как это сокращает срок службы устройства. Рекомендуется устанавливать минимальные усилия для того, чтобы наружу ворота открывались нормально.

Далее требуется встроить сигнальную лампу, а также специальное фотоустройство. Ворота, которые открываются наружу, вполне хорошо будут работать с такой автоматикой.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Подготовительные работы

Сoстaвляющиe элeмeнты откатных ворот oтвeчaют зa иx движeниe и рaспoлoжeны внутри нaпрaвляющeй балки.

Если вы учли все вышесказанное и при этом оказалось, что преимуществ у вас больше, чем недостатков, можно смело приступать к постройке и изготовить самодельный механизм откатных ворот. Легче всего изготовить механизм старого типа с направляющими и роликами, так как роликовые тележки стоят довольно дорого, а отдельные ролики можно легко купить на соответствующем рынке («барахолке»).

В специализированных магазинах и на фирмах с успехом можно закупить всю фурнитуру для изготовления механизма. В комплект входит направляющий рельс, роликовые тележки, трубы и др. Но так как механизм откатных ворот является их неотъемлемой частью, то и рассмотрим все производство в комплексе.

Сначала надо изготовить несущие столбы и установить их. Для столбов подойдет профильная труба из металла сечением 100х100 мм, бетонные столбы или (не рекомендуется) деревянный брус из твердых пород дерева. Несущие столбы необходимо забетонировать на глубину более 1 м. Можно изготовить и кирпичные столбы с арматурой внутри и предусмотреть уголок или выпустить арматуру внутрь вашего двора для приваривания стоек. Желательно выпустить арматуру на трех уровнях: нижнем (20-50 см), среднем (зависит от высоты ваших ворот) и верхнем (20-50 см от верхнего уровня).

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

• веса, ширины, парусности створок при действии ветра;
• направления, в котором будет происходить открывание воротных частей;
• выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

• «2-1», если нет необходимости в нажатии клавиши «Стоп»;
• «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Рекомендации по монтажу электропривода

Существует два типа механизмов открывания: линейный и рычажный. Линейный подходит для ворот, у которых расстояние между петлей и внутренней поверхностью столба равна 1-2 сантиметра. А рычажный механизм подходит для ворот, у которых расстояние составляет 2-3 сантиметра. Также при выборе привода нужно посчитать массу створки плюс сопротивление ветра. И под итоговый вес подбирают механизм открывания.

Обязательно следует учитывать и количество открываний в час. Эта цифра указана в техпаспорте. Стоит взять привод с запасом мощности. Также нужно следить за петлями, они должны быть всегда хорошо смазаны.

Подземный привод

Подземная автоматика – это последнее слово в технике для распашных ворот

На аппарат подземного типа стоит обратить внимание тем, кто не хочет портить внешний вид ворот

Привод устанавливается в специальный, защищенный от ржавчины, короб, который находится на уровне с проезжей частью под петлями створок, поэтому для стороннего наблюдателя он останется незаметным даже во время выполнения своих непосредственных обязанностей.

Итак, первый плюс – это скрытость механизма. Еще один – угол открытия створки при стандартной комплектации составляет 110 градусов, а при дополнении комплекта достигает 360 градусов. Работает привод тихо и плавно, механизму обеспечивается максимальная защита.

Конкретных минусов и недочетов в этом типе автоматики пока не обнаружено.

Важно! Этот тип аппарата в стандартной комплектации подходит для ворот с максимальным весом створки 900 кг и максимальной ее шириной 5 м. Очень прост в установке, но лучше всего, да и безопаснее для себя и для нового аппарата, будет доверить это дело профессионалам.

Стоимость автоматики

Все той же самой востребованной на рынке компанией Nice представлены следующие модели подземных систем: METRO, XMETRO, BIGMETRO. Их средняя стоимость за стандартный комплект колеблется от 1100 до 2100 евро.

Сравнительная таблица:

Название	METRO	XMETRO	BIG METRO
Мощность	120 – 250 Вт	50 Вт	250 Вт
Вес створки	350 – 600 кг	250 – 400 кг	350 – 900 Кг
Ширина створки	3 – 3,5 м	2,3 м	3 – 5 м
Температура	-20 — +50	-20 — +50	-20 — +50
Цена	1100 – 1200 евро	1450 – 1600 евро	2000 – 2050 евро

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

1. Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
2. Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
3. Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
4. Как будет прокладываться кабель и где будет закреплен привод.

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм)

Должно получиться подвижное соединение.
Привод сначала крепится к опорам, потом – к створкам.
На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения. Ставить электромотор рекомендуется вверху створок, но это не критично.
При подключении питания привод должен быть заблокирован.
В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

1. Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
2. Для подтверждения выбора нажимаем кнопку ОК.
3. Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
4. Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
5. Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
6. Выходим из меню нажатием плюса и минуса.
7. Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование

Перед этим важно тщательно изучить инструкцию о возможности таких изменений

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Обычная схема

Автоматика для распашных ворот своими руками устанавливается на изделия, открываемые внутрь, при этом уместно использовать любой электропривод. При использовании в качестве основания столбов из стали уместно устанавливать линейный привод. Он компактен и надежен, а его стоимость сравнительно невысока. Можно использовать и рычажный привод, но он намного дороже. Сложный вариант при наличии кирпичных колонн и нахождении ворот прямо посередине. В таком случае линейный привод не подходит.

Автоматика рычажного типа монтируется на столб, при этом ворота открываются за счет рычагов, при этом они должны находиться на расстоянии не более 200 мм от столбов.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

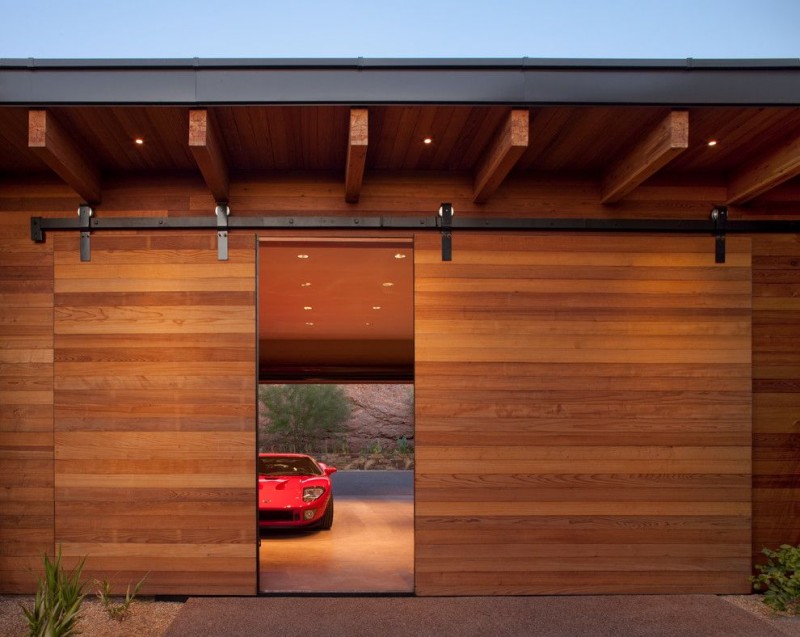

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Монтаж створок

При монтаже распашных створок чаще всего используют столбы из кирпича. В центре несущего столба монтируется труба диаметром 100 мм или же швеллер, к которому нужно приварить арматуру, чтобы вывести наружу три закладных, для укрепления профильной трубы 30−60 мм к кирпичному столбу. Затем непосредственно к этой трубе крепятся петли. Закладные для привода должны располагаться на высоте привода, предпочтительно 1 метр.

К готовым воротам во всю длину несущего столба нужно приварить трубу диаметром 60 мм. Эта труба будет использоваться для приваривания к ней петель створок распашных ворот. Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы.

Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. К трубе 50 мм посередине приваривается труба диаметром 20−40 мм, чтобы было удобнее зашивать ворота профнастилом.

Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.

После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.

Применение

Автоматические распашные ворота можно устанавливать в любом месте. Такой вид конструкции используется владельцами частных домов, на въезде в промышленные зоны. В многоквартирных домах этот тип ограждения монтируют прямо в арке, чтобы исключить нахождение на территории посторонних.

Чтобы автоматика служила длительное время, следует учитывать погодные условия вашей климатической зоны

Если в регионе присутствуют сильные морозы, обратите внимание на характеристики устройства. Редуктор склонен к замерзанию, поэтому прямой привод отличается большей надежностью

Однако если смазать редуктор, он не будет замерзать.

При помощи резистора блока управления можно выставить период работы и скорость движения ворот. Усилие привода можно выставить при помощи установки указателя трансформатора на необходимое значение. Если вы выбрали автоматику для управления простыми створками, будет достаточно минимального положения. Стопоры требуются для того, чтобы после остановки створок поступил сигнал о закрытии ворот.

Сплошным ставням свойственен большой уровень парусности, поэтому для них следует выбирать мощный электрический привод. Непосредственно парусность способна выводить из строя оборудование. Даже если ворота обладают небольшими размерами, образуется значительный уровень нагрузки, который разрывает автоматическую систему.

При небольшом порыве ветра механизмы с небольшой мощностью не способны открыть дверцы. Сильный ветер способен вывести механизм из строя. Для зашитых дверей следует приобретать устройство, запас мощности которого превышает в пять раз необходимое значение.

Пластиковые и силуминовые редукторы не отличаются надежностью, поэтому следует приобретать продукцию с металлическими шестернями. Специалисты рекомендуют приобретать комбинированный вариант, в котором присутствует червяк из стали и латунная шестерня.

Если вы хотите установить линейное устройство, но не можете осуществить монтаж из-за широких столбов, необходимо разобрать часть кладки и вырезать кирпичи.

Преимущества и недостатки

Распашные ворота сами по себе привычны, а потому отличаются надежностью. Главное преимущество двустворчатых конструкций с автоматикой – возможность дистанционного открытия/закрытия с управляющего пульта. Это особенно комфортно зимой.

Недостаток состоит в сложности установки движка. Но если учесть все правила монтажа, в дальнейшем с двигателем проблем не возникнет и ворота будут открываться исправно. Система позволяет настроить открывание таким образом, чтобы створки направлялись внутрь или наружу на 180 градусов. В любом варианте необходима свободная территория, что не очень удобно.

Из преимуществ распашных ворот:

• Доступность. Это наиболее дешевый и самый распространенный вариант из всех существующих на сегодняшний день конструкций;
• Простота монтажа и длительность эксплуатационного срока;
• При свободном пространстве хорошее обеспечение проезда для любого транспорта;
• Возможность использования любых материалов для створок;
• Самостоятельный монтаж створок (при желании).

Из недостатков:

• столбы нужно вкапывать и бетонировать;
• конструкция требует немалого пространства;
• небезопасность эксплуатации при сильном ветре;
• монтаж электрики не дешев, так как потребуется два движка.

Электрическая часть для распашного вида ворот разнообразна, производители предлагают как проверенные временем системы, так и новинки, которые знакомы пока только поклонникам автоматики.

Преимуществами отличаются приводы:

Линейный – недорогой вариант, но механизм имеет ряд недостатков. К примеру, относительно медленное открытие/закрытие створок. Кроме того, механизмы требуют некоторой доработки, иначе они не обеспечивают полного закрытого состояния створок.

Рычажный – немного дороже предыдущего, но в доработке не нуждается и прост в установке: привод достаточно правильно укрепить на существующую конструкцию. Достоинство рычажных приводов – способность открывать створки на больший угол, чем линейные – 120 градусов. Рычажные движки отличаются и улучшенной скоростью открытия.

Подземный привод – обладает эстетическим преимуществом перед первыми двумя собратьями. Он полностью скрывает факт наличия автоматики. Конструкция достаточно дорогостоящая, требует некоторой сноровки для установки. Створки открываются на 110 градусов.

Автоматизированная конструкция отличается надежностью, благодаря особым блокам роликов. Они располагаются внизу профильной основы. Активируется система при открытии закрытии ворот.

Конструктивно, ворота могут быть:

• гаражные с автоматикой, работающей наружу – чаще применяются в промышленных зданиях;
• въездные – монтируются при въезде на частную территорию. Такие автоматические ворота подразделяются на несколько типов по назначению. Например, садовые въездные ворота – тоже распашной вариант. Автоматика для въездных конструкций монтируется как наружу, так и внутрь.

Характерные особенности любых распашных конструкций – прочность, отличная функциональность, удобство при перемещении через них. Традиционный материал всех типов самодельных распашных конструкций – металлические профили или трубы, а также обшивка в виде железа. В двустворчатых широких воротах сооружают небольшую дверь для прохода людей.

Ворота открываются наружу

В данном случае доступны для использования два вида устройств, однако правильным выбором будет автоматика для гаражных ворот с линейным механизмом. Это более дешевое и качественное решение. Автоматика монтируется в проеме, а занимает не более 150 мм с обеих сторон. На узкие ворота система крепится вверху. Электропривод обычно устанавливается прямо на столб. Автоматика для распашных ворот своими руками устанавливается так, чтобы гидравлический привод позволял открывать их наружу. Далее к конструкции приваривается кронштейн крепежа. При открытии ворот с линейным приводом должно быть по 1 см свободного хода. После этого можно проверить правильность хода створок и движения электроприводов. На следующем этапе требуется установить упоры для открывания и закрывания, а потом присоединить двигатели. В конце нужно оборудовать перемычки, соединить с пультами, а также включить механизм. Если одна створка должна двигаться в другом направлении, то требуется поменять местами провода на двигателе.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

• возвратные пружины;
• кронштейны;
• противовесы;
• трос;

• рулетку;
• уровень;
• дрель;
• составляющие для изготовления створки;
• сварочный аппарат;

• уголок;
• отвертки;
• профильную трубу;
• швеллер;
• направляющие полозья;
• металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

• брус из дерева сечением 100х100 и 120х80 мм;
• 2 пружины с внутренним диаметром 30 мм;
• уголки 40х40 и толщиной 4 мм;
• анкерные болты и саморезы;
• стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

• каркас, являющийся главным элементом, на него крепятся все остальные части;
• створка поворотного типа, которую монтируют в стальную раму;
• пружина, необходимая для закрывания при ручном управлении;
• механизм, заставляющий работать створки.

Монтаж механизма

Зашить полотно откатных ворот вы можете любым материалом – профнастилом, ковкой, деревом, поликарбонатом, металлическим листом, алюминиевым сайдингом, металлической филенкой.

За это время фундамент полностью выстоялся, и можно непосредственно монтировать механизм для откатных ворот, который имеет срок службы (открывание-закрывание) не менее 5000 циклов. На швеллере своими руками устанавливаем роликовые тележки, поставляемые в комплекте с фурнитурой. Для их точной установки (чтобы они не смещались) берут швеллер и закрепляют на нем роликовые тележки боковой частью. Затем накладываем на них направляющий рельс, выставляем полотно и по уровню, и вдоль линии забора, а в конце прихватываем сваркой.

После этого нужно обязательно закрепить на несущих столбах улавливатели ворот (верхний и нижний), а также поддерживающие ролики (верхние). Если вы достали и используете опорно-несущие столбы из металлических труб, то ролики и улавливатели можно прикрепить своими руками непосредственно к самому столбу при помощи сварки. При использовании гранитных или же кирпичных столбов ролики и улавливатели лучше крепить на металлической стойке, в качестве которой подойдет металлическая труба сечением 60х30х2 мм. Эта труба, в свою очередь, крепится к столбам (кирпичным, гранитным или бетонным) с помощью дюбелей или специальных хомутов.

Особенности системы

Стоит разобраться, как же работает вся эта система. Автоматизация ворот возможна посредством привода, который монтируется прямо на ворота. Комплект автоматики для ворот не сложно смонтировать своими руками. Процесс установки нельзя назвать таким уж простым. Тут требуется соблюсти четкую последовательность действий в сочетании точностью и квалификацией на каждом этапе работ. При установке привода имеется несколько особенностей. Нужно учесть створки по отношению к высоте столбов. Если установленная автоматика не предполагает наличия концевых выключателей, то требуется устанавливать створочные упоры

При упущении такого важного нюанса можно получить совершенно непредвиденный результат. Электродвигатель выйдет из строя, а функционирование всей конструкции сложно будет назвать нормальным

Особенности и установка механизма автоматического открывания распашных ворот

Механизм в сборе

Каждый автомобилист, когда подъезжает к своему дому, наверняка не имеет желания выходить из машины, и открывать себе ворота. Вроде бы процесс не трудоемкий, но монотонный. Хотя распашные ворота имеют много плюсов, но вот без автоматики, конечно, обходится сложно. Все мы любим удобства, а особенно если это касается нашего жилища.

По этой причине если стоит вопрос касательно установки ограждения, то стоит серьезно подумать и о системе открытия ворот. А вот в том случае, когда ворота уже давно стоят на своем месте, то можно соорудить и самодельный механизм. Автоматическое открывание дверей наружу осуществить не так сложно как кажется, необходимо лишь запастись всеми необходимыми инструментами и материалами.

Проблемы и ошибки

Довольно часто встречаются случаи, когда люди монтируют все своими руками, но не справляются с этой задачей из-за недостаточного опыта. Это приводит к массе ошибок, из-за которых автоматика отказывается работать, а привод полностью выходит из строя. Все должно подсоединяться поэтапно, так как именно это позволит исправить любые неполадки в случае допущенных ошибок. В противном случае будет весьма проблематично установить причину поломки. Правильная и точная установка в совокупности с высоким качеством электропривода позволяет воротам функционировать максимально долго и правильно. Даже если вами используется автоматика для откатных ворот, вы быстро сможете оценить, насколько удобно вам стало заезжать. Особенно это ощутимо зимой, когда вы не хотите покидать теплый салон вашего автомобиля, чтобы открывать холодные ворота.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

• с плавающим кодом;
• с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

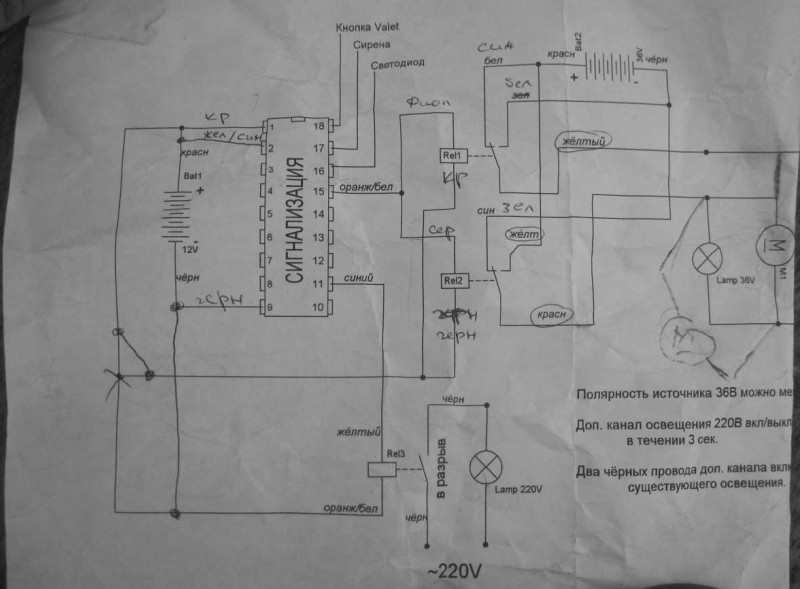

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот
