Размеры металлочерепицы для кровли: высота, шаг и длина волны

Основные параметры металлочерепицы

Наиболее важные характеристики материала – это ширина и длина. Так как именно от этих величин будет зависеть количество приобретаемой продукции. Принято различать два вида данных параметров. В частности, речь идет о:

• полных размерах, то есть расстояние от одной кромки листа до другой;
• полезных размерах (рабочих), то есть параметр длины и ширины металлочерепицы после вычета монтажного нахлеста.

Стандартная длина листа металлочерепицы варьируется в пределах 0,4-8 м, как правило, данный параметр кратен 5 см. Ширина может быть в рамках 116-119 см, такой стандарт связан с тем, что производится материал на станках, способных работать с металлическими рулонами только конкретной величины. А различие в 3 см объясняется определенной технологией производства.

Совет! Несмотря на то, что самый длинный стандартный размер металлочерепицы может составлять 8 м, все же рекомендуется приобретать изделия до 4,5 м. Это связано с тем, что, осуществляя монтаж собственноручно, работать с изделиями слишком большого размера будет довольно затруднительно. Если же речь идет о промышленном строительстве, где имеется возможность поднимать листы при помощи техники, то вполне можно использовать черепицу для кровли длиной в 6-8 м.

Стоит отметить, что полезная площадь металлочерепицы ненамного отличается от полного параметра, так как нет необходимости в большом перехлесте листов. Рекомендуется делать нахлест до 10-15 см, оптимально:

• 6-8 см в поперечном направлении (по ширине);
• 11-14 см в продольном направлении (по длине).

То есть, рабочая ширина металлочерепицы после вычета необходимого наложения листов будет приблизительно равна 100-110 см. Чтобы снизить бесполезную площадь, достаточно просто уменьшить количество нахлестов, то есть использовать более длинные листы.

Важно! Не стоит увеличивать полезную площадь за счет уменьшения величины перекрытия листов, так как это может привести к тому, что кровля потеряет свою надежность, а в местах стыковки будет постоянно скапливаться влага

Также следует обратить внимание, что довольно часто производители указывают в инструкции к материалу, какой нахлест требуется делать. Например, профиль и размеры металлочерепицы «Монтеррей» предполагают нахлест по длине в 150 мм, а по ширине 90 мм, а для черепицы, марки «Grand Line» рекомендован продольное перекрытие в 130 мм, а поперечное в 80 мм

Также важно учесть при расчете количества металлочерепицы на крышу, что крайние листы должны монтироваться со свесом, такой карнизный выступ должен составлять 4-6 см. Еще один важный параметр – это толщина покрытия

Как правило, для металлопроката применяются листы толщиной 0,35-0,60 мм. При этом для кровли частного дома наиболее подходящий вариант – это изделие толщиной 0,45-0,50 мм. Так как более тонкий металл менее долговечен и требует большего внимания при эксплуатации, а самый толстый материал обойдется довольно дорого при покупке. От толщины изделия во многом зависит и вес материала, то есть чем больше параметр толщины, тем более тяжелые листы, а значит потребуется создать надежный кровельный пирог, а также возводить прочные стены и фундамент

Еще один важный параметр – это толщина покрытия. Как правило, для металлопроката применяются листы толщиной 0,35-0,60 мм. При этом для кровли частного дома наиболее подходящий вариант – это изделие толщиной 0,45-0,50 мм. Так как более тонкий металл менее долговечен и требует большего внимания при эксплуатации, а самый толстый материал обойдется довольно дорого при покупке. От толщины изделия во многом зависит и вес материала, то есть чем больше параметр толщины, тем более тяжелые листы, а значит потребуется создать надежный кровельный пирог, а также возводить прочные стены и фундамент.

Особенности и назначение различных слоев материала

При выборе размера листа металлочерепицы для крыши стоит учитывать, что материал сам по себе состоит из нескольких слоев, каждый из которых имеет свое особенное назначение:

• цинковый слой – защищает листы металлочерепицы от коррозии, повышенной влажности и других типов негативных воздействий;
• полимерный слой – придает листу материала необходимую окраску, выступает в качестве дополнительной защиты от внешних воздействий. На фото металлочерепицы цвета зависят именно от верхнего полимерного покрытия.
• пассивирующий слой – не дает накапливаться на листах кровельного материала статическому электричеству;
• грунтующий слой – служит основанием для нанесения полимерного покрытия.

Выбирая кровельный материал с полимерным покрытием, вы получаете гарантию долговечности на 10-15 лет, а при правильном монтаже и уходе и на более длительный срок.

Нюансы

При покупке металлической черепицы нужно быть настороже. Многие непорядочные консультанты в строительных магазинах жульничают. К примеру, самым распространенным параметром толщины является 0, 45 миллиметра. Но со стороны консультанта этот параметр может быть округлен до 0,5 миллиметров – оптимальной толщины металлического листа. На самом деле, приобретая подобный продукт, вы становитесь владельцем металлочерепицы эконом класса.

При выборе металлических листов не забывайте, что толщина слоя цинка, который защищает материал от неблагоприятных погодных условий, может варьироваться от 0,1 до 0,2 миллиметров. Декоративный слой, учитывая нанесенный на этапе изготовления полимер, достигает 0,2 миллиметров. Тем самым приобретая листы с указанными 0,45 миллиметрами, вы фактически получаете стальные металлические листы толщиной 0,42 миллиметра.

Не ждите от подобного материала долгого срока эксплуатации. Такое покрытие прослужит от трёх до пяти лет, после чего существует высокая вероятность появления коррозии на всей поверхности кровли. Впрочем, есть и другой вариант развития событий. Декоративное покрытие через какой-то промежуток времени может начать «облезать». Это связано с технологией изготовления металлической черепицы класса эконом и задействованием дешевого сырьевого материала, который часто оказывается некачественным.

Металлочерепица изготавливается с помощью профилированного холодного и горячего стального проката с заблаговременно сделанным защитным покрытием из цинка и декоративного полимерного вещества. Из-за такой технологии изготовления на участках изгибов металлических листов появляется поверхностная нагрузка, которая часто бывает причиной появления микротрещин на защитном слое изделия. Микротрещины в свою очередь в будущем могут способствовать отслоению полимерного слоя со всего кровельного покрытия.

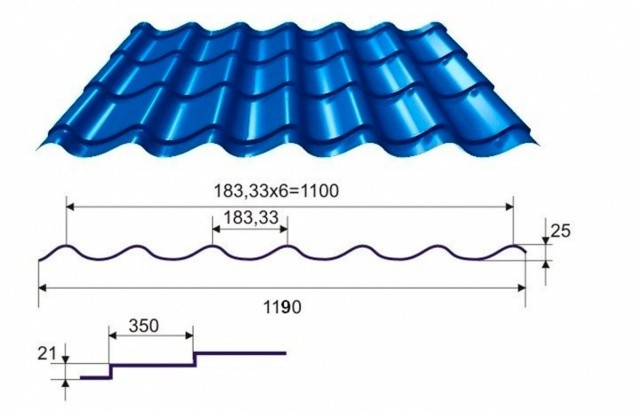

Высота, шаг и длина волны

Шагом волны называется кратчайшее расстояние между двумя наивысшими гребнями соседних волн, а ее высота – это расстояние от нижней точки волны до верхней на гребне (по условной перпендикулярной линии). Как правило, производителями предлагается металлочерепица на крышу, размеры шага волны которой равны 185 мм или 350 мм. По высоте волны изделия кровельный металлопрокат разделяют на такие изделия:

• с малой типовой высотой волны – от 20 до 30 мм;
• средней типовой высотой волны – от 30 до 50 мм;
• большой типовой высотой волны – от 50 до 70 мм.

Кроме того, листы имеют не просто волнообразную форму, а ступенчатую. Обычная длина ступеней 35 см, высота – 15 мм.

Волнообразная форма листов металлочерепицы требует учета геометрических параметров волныИсточник megacity.in.ua

Ширина листа

Фактической называют ширину, которой обладает оцинкованная сталь, служащая сырьем для производства металлочерепицы. Этот показатель может находиться в небольшом диапазоне, поскольку производителями по всему миру используется стандартная процедура изготовления, а оборудование имеет схожие характеристики.

Ширина листа равняется 11150-1190 мм. Такой диапазон входит в допустимую норму согласно российскому ГОСТу. Эта документация предъявляет не меньше требований к продукции, чем стандарт ISO.

Рассчитывая кровлю, следует определить рабочую ширину листа. Часто этот параметр равняется 1100 мм.

Разница между двумя показателями ширины металлочерепицы определяется нахлёстом. Листы материала необходимо укладывать с захождением верхнего на нижний. При такой технологии монтажа можно создать максимально герметичное покрытие, которое не будет пропускать влагу.

Кроме того, повышается прочность настила и увеличивается его стойкость к снеговым нагрузкам и воздействию ветра.

Стандартным является нахлестка между вертикальными рядами 60-80 мм. При этом скат должен иметь угол наклона больше 15 градусов. При более пологой крыше нахлестка увеличивают до 100-120 мм. За счет этого сокращается полезная площадь листа.

На что обращать внимание при выборе?

Вопрос о том, какую металлочерепицу выбрать, охватывает не только эстетические аспекты, но эксплуатационные параметры. Кровельный материал выбирается не на один год, поэтому должен сохранять свою красоту и технические параметры на протяжении всего срока службы.

Рисунок 3. Выбирать материал нужно обдуманно с учетом всех характеристик

Основные критерии выбора металлочерепичных листов:

• Разновидность и толщина защитного и декоративного покрытия.
• Тип профиля.
• Толщина и габаритные размеры листов.

Более детально каждый из этих параметров рассмотрен ниже по тексту.

Подробно вопрос о том, как выбрать металлочерепицу, рассмотрен в следующем видео:

Выбор материала

Выбирая материал, прежде всего нужно обратить внимание на то, какая толщина металлочерепицы: листы толщиной как 0,4, так и 0,5 мм могут быть приобретены по одной и той же цене, но на материал толщиной 0,4 мм гарантия обычно составляет 10 лет, а на листы толщиной 0,5 мм – 15 лет

Металлочерепица

Также довольно важным является покрытие металлочерепицы.

Рассмотрим подробнее основные виды покрытий:

• Полиэстер, основой которого является полиэфирная глянцевая краска.
  Толщина покрытия составляет 25 мкм, к преимуществам можно отнести стойкость цвета, возможность использования в любом климате, а также наиболее низкую из всех видов покрытия стоимость;
• Матовый полиэстер представляет собой полиэфирное матовое покрытие толщиной в 35 мкм. Данное покрытие отличается стойкостью цвета, механической стойкостью, сохранением характеристик в любых климатических условиях;
• Пурал является сравнительно новым покрытием, основой которого служит полиуретан. Толщина покрытия – 50 мкм.
  Отличается устойчивостью к перепадам температур, возможностью использования при высоких и низких температурах, устойчивостью к коррозии и механическим воздействиям;
• Пластизол является наиболее толстым покрытием (200 мкм) с тисненой поверхностью. Основой покрытия является поливинилхлорид (ПВХ).
  Данное покрытие – одно из наиболее устойчивых к атмосферным и механическим воздействиям. При высоких температурах воздуха рекомендуется использовать светлые цвета, менее подверженные выгоранию при нагреве;
• ПВДФ (основа – 80% поливинилфторида и 20% акрила) является глянцевым покрытием толщиной в 27 мкм. Наиболее распространенный цвет – металлик, является самым долговечным покрытием, кроме того не выцветает, не поддается механическим и ультрафиолетовым воздействиям.
  Хорошо служит в агрессивных средах, например – побережье моря. Данное покрытие самоомывается и отлично подходит для стен.

Ассортимент

Еще один важный параметр, которым обладает металлочерепица – размер листа, зависящий от скатов крыши, которые могут быть разных видов:

• Одно- и двухскатная;
• Мансардная;
• Щипцовая;
• Вальмовая;
• Четырехскатная и т.д.

Для такого материала, как металлочерепица – стандартные размеры листов устанавливаются производителем, важно выбрать листы таких размеров, которые соответствуют форме крыши. Важно также учитывать, что после монтажа металлочерепицы она должна выступать не более, чем на 40 мм

В случае большего выступа существует риск деформации листа

Важно также учитывать, что после монтажа металлочерепицы она должна выступать не более, чем на 40 мм. В случае большего выступа существует риск деформации листа

Прежде, чем приступать к монтажу металлочерепицы, следует изготовить обрешетку под металлочерепицу и стропила, не допуская перекосов и следя за тем, чтобы размеры скатов соответствовали проекту.

При этом, зная такие параметры, как размеры крыши и длина и ширина листа металлочерепицы, довольно просто посчитать, сколько листов понадобится для ее покрытия, учитывая несколько нюансов:

• При длине скатов, превышающей 7,5 м, листы разбиваются на 2 части и кладутся с нахлестом в 200 мм;
• Для обрешетки под металлочерепицу используют антисептированные доски, соблюдая расстояние по осям в 400 и 350 мм;
• Выходящую на карниз доску следует брать на 10-15 мм толще остальных.

Сам процесс монтажа после того, как правильно подобрана длина и ширина металлочерепицы, также зависит от формы кровли.

В случае двускатной крыши укладка листов начинается с торца, а при строительстве шатровидной кровли крепление листов начинают в наиболее высокой точке ската.

Крепление листов осуществляется так:

• Сначала на коньке скрепляют три листа при помощи саморезов;
• Выравнивают закрепленные листы по карнизу;
• Окончательно закрепляют все листы.

Для этого первый лист укладывают возле конька, а второй – так, чтобы нижние края листов составляли одну линию.

При покрытии металлочерепицей утепленной кровли следует оставлять зазор для вентиляции или укладывать пароизоляционный материал. Существует распространенное мнение, что металлочерепица обладает таким существенным недостатком, как усиление шума дождя или порывов ветра, выполняя роль своеобразного барабана. Данное утверждение справедливо только при некачественно выполненном монтаже, поскольку профессиональный монтаж металлочерепицы легко решает данный вопрос, обеспечивая надежное и эффективное покрытие кровли, существенно продлевающее ее срок эксплуатации.

Виды металлочерепицы в зависимости от размеров и толщины металла

Правильный выбор металлочерепицы предполагает необходимость уделить особое внимание толщине листов, от которой зависят как прочность и жесткость, так и долговечность всей кровельной системы.

Толщина металлочерепичных листов:

• 0,35-0,45 мм – недостаточно жесткий, но самый дешевый материал. При выборе следует учитывать, что он легко повреждается при монтаже и перевозке. Также он обладает минимальным сроком службы, быстро окисляется и поражается ржавчиной, поскольку антикоррозийное и защитно-декоративное покрытие тоже имеет малую толщину. Эксплуатационный ресурс – от 2 до 10 лет.
• 0,5-0,6 мм – оптимальные в соотношении качества и цены кровельные листы. Характеризуются достаточной жесткостью, прочностью и стойкостью к деформациям, более толстым цинковым и полимерным слоем. Как правило, срок службы составляет не менее 15-20 лет.
• 0,7-0,8 мм – металлочерепица премиум сегмента с высокими технико-эксплуатационными характеристиками и гарантированным сроком службы до 50 лет. Однако стоимость такого материала довольно высока, а также его сложно монтировать из-за увеличенного веса.

При определении количества листов по ширине ската требуется учитывать, что металлочерепица имеет фактическую и рабочую ширину. Для расчетов нужна именно фактическая, которая учитывает величину нахлеста, необходимого для обеспечения герметичности кровельного покрытия – она может быть на 60-90 мм (в зависимости от типа профиля) меньше, чем фактическая.

Рисунок 20. Полезная и фактическая и ширина металлочерепицы

Большинство производителей предлагают металлочерепицу длиной от 0,45 до 8 м. Однако профессиональные кровельщики отмечают, что с длинными листами работать неудобно и опасно. Оптимальным для удобного монтажа и беспроблемной транспортировки размером является 4,5 м. Поэтому если длина ската превышает это значение, целесообразнее разбить ее на 2 части и закупить более короткие листы для укрытия.

Состав материала

Качество и долговечность металлочерепицы зависит от ее состава (строения). По сути это многослойный «пирог», содержащий следующие элементы:

1. Основа материала — тонколистовая сталь толщиной 0,35-0,55 мм.
2. Стальная основа имеет цинковое покрытие, которое является основной антикоррозионной защитой при нарушении целостности внешних покрытий. Содержание цинка в нем может составлять 100–140 г/м2, а в премиум классе — выше 250 г/м2.
3. Поверх цинкового слоя накладывается дополнительная защита — пассивация.
4. Следующий слой, повышающий защитные свойства и увеличивающий адгезию полимера — грунтовка. Это слой усиливает защитные свойства.
5. Сверху металлочерепица имеет полимерное покрытие. Для придания материалу привлекательности в него добавляется нужный краситель.

Расчет количества листов

Чтобы узнать, сколько листов будет в ряду, к ширине ската (например, 7 метров) нужно прибавить свес 0,05 м и вертикальный перехлест между листами (нахлест) — 0,15 м. В результате получается 7,2 метра. Если длина листа составляет 3,65 м, тогда в ряду их будет два. Значит, для одного ската понадобятся восемь листов металлочерепицы (четыре ряда в ширину и два в высоту). При резке профиля по высоте обязательно нужно учитывать шаг волны, иначе получится некрасивый переход между рядами.

​Внимание! Нельзя разрезать лист в месте перепада волны, иначе металлочерепица деформируется.

Что еще почитать по теме?

Доборные элементы

Крыша, выполненная из металлочерепицы обладает сложной конструкцией. Невозможно скрепить профильные полотна идеально, без видимых вооружённым глазом стыков, зазоров и следов установки.

Качественный монтаж металлочерепицы без доборных составляющих невозможен. В их число входят специальные элементы, которые необходимы для надёжного монтажа профиля. Они надёжно защищают строение от снега и дождя, закрывая нежелательные дефекты, а также дополняют дизайнерское оформление.

Специальные доборные комплектующие нужны для следующих задач:

1. Планка торцевая. Необходима для защиты от ветра, так как делает конструкцию более прочной, не позволяет влаги попадать вовнутрь.
2. Планки нижней ендовы. Создают отвод воды от скатов, не пропуская воду внутрь профильного пространства.
3. Планка верхней ендовы. Прикрывает срезы кровли на перепадах крыши на внутренней стороны.
4. Конёк (плоской и полукруглой формы). Прикрывает верхнюю часть профиля и её переломы с внешней стороны, защищая конструкцию от грязи.
5. Карнизная планка. Закрывает полукруглые коньки от проникновения влаги.
6. Планки примыкания. Участвуют в герметизации примыкания к частям крыши ( к примеру трубе или стене).
7. Снегозадерживающая планка. Необходима для защиты водосточных коммуникаций от быстрого обрушения снега с поверхности крыши.

Брус, выходящий на карниз, больше других брусков на 1–1,5 см. Нужно иметь в виду, что в результате нахлёста теряется некоторая часть длины и ширины профиля, поэтому во время покупки рассчитанные размеры следует округлять в большую сторону.

На завещающем этапе подбора материалов, нужно правильно выбрать и монтировать доборные элементы:

1. Как правило, длина конька составляет 2 м. Такой же размер имеет ветровой профиль. Но здесь необходимо иметь в виду перехлёст, из-за чего длина комплектующих уменьшается до 1,9 м.
2. Чтобы определить нужное количество коньков необходимых для установки материала, нужно разделить длину ската на 1,9 (точная длина конька), после чего округлить полученную сумму в сторону увеличения.
3. Для нахождения количества ветрового профиля, нужно разделить общую длину торцов на число 1, 9.

Классификация по цинковому покрытию

Качество антикоррозионного покрытия – очень важный показатель, в настоящее время вся металлочерепица по этому параметру делится на три класса.

При производстве металлочерепицы применяется высококачественная сталь, служащая основой профильного листа

Горячая оцинковка – сталь пропитывается раскаленным раствором цинка

Видео — Металлочерепица. Производство и особенности материала

К сожалению, на полках многих магазинов реализуется некачественная продукция, особенно это касается производителей из Китая. Слой цинка на таких листах может быть менее 40 г/м2, что намного ниже установленных норм. Но не надо винить китайцев, виноваты отечественные торговые компании. Они не желают покупать качественную металлочерепицу из Китая, а она у них есть, по показателям технического развития эта страна намного обогнала РФ. Стоит лишь перечислить известные бренды электроники, машиностроения, промышленной автоматики. Отечественные коммерсанты для увеличения своей прибыли покупают продукцию у подпольных нелицензированных производителей – так объясняются большие проблемы с качеством.

Некоторые производители используют электролизную оцинковку металла, при которой продукт получает очень тонкую толщину цинкового слоя, а значит и низкие показатели защитного покрытия

Достоинства и недостатки

К основным преимуществам металлочерепицы можно отнести:

• относительно малую стоимость;
• большой срок службы;
• малый удельный вес;
• стойкость к воздействию атмосферных явлений;
• привлекательный внешний вид;
• пожарную безопасность.

Малая стоимость кровли отчетливее всего проявляется в сравнении с основным ее историческим конкурентом – черепицей керамической. Механизация производства, возможность одновременного функционирования большого количества производственных линий и доступность применяемых материалов и технологий делают металлочерепицу малозатратным в изготовлении материалом.

А учитывая надежность готового продукта, прочность и стойкость к воздействиям, очевидно, что в соотношении стоимости к сроку службы металлочерепица оставляет далеко позади все остальные кровельные материалы.

Срок службы

Этот важнейший показатель может существенно различаться в зависимости от примененных материалов (важно качество как металла, так и полимеров), от толщины и профиля листа, а также от внешних факторов. Большинство производителей указывают на комфортную эксплуатацию в течение 10-25 лет, но качественная металлочерепица ведущих марок способна выполнять свои функции и более полувека.

Удельный вес

Под удельным весом понимается отношение массы листа кровельного материала к его площади. Усредненное значение веса 1м2 для металлочерепицы составляет около 6 кг/м2. Такое низкое значение говорит об удобстве монтажа материала и практически полном отсутствии дополнительных нагрузок на несущие конструкции кровли и фундамент.

Износостойкость. Стойкость к воздействию атмосферных явлений проявляется у металлочерепицы различных марок по-разному. Первостепенным фактором тут является качество полимерного покрытия, на которое возложена защита металлического слоя от коррозии и механических повреждений. Качественные полимеры стойки к агрессивным средам, ультрафиолетовому излучению, ударным нагрузкам (например, граду). Они не теряют форму и внешний вид даже в самых экстремальных климатических зонах.

Но как раз внешний вид и является часто камнем преткновения для людей, задумывающихся о приобретении кровельных материалов, но не имеющих в этом должного опыта. Они ожидают какого-то суррогата керамической черепичной крыши, не осознавая, что та давно отошла на второй план не только по качеству, но и по дизайну.

Современная металлочерепица изготавливается симметрично и аккуратно, а совершенство технологических процессов позволяет имитировать любые формы. Так что металлочерепица подойдет даже для проектов с четко выраженным ретро-стилем.

В случае с пожарной безопасностью все более чем очевидно. Ни один из компонентов металлочерепицы не способен гореть, тлеть, как-либо способствовать возникновению или распространению пламени.

Достоинства покрытия

Однако нельзя отрицать и очевидные недостатки металлочерепицы. К ним относятся:

• перерасход материала при монтаже;
• быстрый износ при повреждении верхнего слоя;
• сравнительно низкая шумоизоляция;
• опасность схода снежных пластов.

ОБРАТИТЕ ВНИМАНИЕ!
Перерасход материала объясняется  тем, что размер металлочерепицы для крыши имеет фиксированные значения, из-за чего неизбежно возникновение лишних обрезков металлочерепицы. Особенно заметен этот перерасход при покрытии кровли сложных форм со множеством углов и изгибов.. Было бы несправедливо не заметить, что тот же недостаток свойственен почти всем кровельным материалам, за исключением, разве что, керамической черепицы

Было бы несправедливо не заметить, что тот же недостаток свойственен почти всем кровельным материалам, за исключением, разве что, керамической черепицы.

1. Самым распространенным видом повреждения верхнего слоя (полимера) являются сколы, трещины и отслоения в результате механических повреждений, например, при транспортировке, резке листа или закреплении его на каркасе. В местах, где полимерный слой нарушен, как правило, быстро возникает коррозия, что чревато потерей не только эстетических свойств, но и герметичности кровли.
2. Свойства шумоизоляции покрытия – вопрос спорный. Шумоизоляция будет действительно крайне низкой, если монтировать листы напрямую к каркасу. Тогда каждая капля дождя, не говоря уже о граде, будет гулко звучать под кровлей. Однако при использовании шумоизолирующей подложки и соблюдении технологий монтажа металлочерепицы, шумоизоляция сооружения ни в чем не будет уступать любому другому виду кровли.

Из-за специфичной формы поверхности листа возможен сход снежных пластов, что может быть опасно для жизни и здоровья окружающих. Решить эту проблему очень просто – достаточно использовать снегозадерживающую фурнитуру.
