Как я делал перекрытие в каркасном доме

Какие требования необходимо соблюдать?

Строительный «пирог» каркаса сможет справляться с возложенными на него задачами на протяжении долгих лет только в том случае, если строители соблюдают следующие правила и требования, предъявляемые к его монтажу:

• Высокая несущая способность конструкции, которая должна без деформации и повреждений выдерживать серьезные нагрузки;
• Достаточная жесткость плит;
• Отличные звукоизоляционные свойства;
• Огнеупорность, пожаробезопасность;
• Оптимальная теплопроводность — конструкция должна обеспечивать защиту жилых комнат от низких температур зимой, высоких летом.
• Небольшой вес — чрезмерная масса способна разрушить или повредить основания и несущие стены;

Для монтажа перекрытий в «каркасниках» необходимо выбирать лёгкие, качественные материалы с высокими эксплуатационными характеристиками.

Процесс сборки перекрытия из ЛСТК

Монтаж потолка из профилированного листа в ЛСТК

К установке междуэтажного перекрытия приступают после завершения работ по монтажу стеновых панелей и перегородок. Сборка осуществляется на месте, как и все части здания.

Начинается процесс установки с крепления по внутреннему периметру направляющего П-образного профиля, в котором фиксируются балки будущего перекрытия. Для увеличения жесткости и прочности конструкции применяют стальные уголки, которые крепятся винтами в стоечный профиль стеновой панели в каркас перекрытия – балку.

После того как балки перекрытия из ЛСТК будут установлены и зафиксированы можно приступать к обрешетке потолка. Для обрешетки используют омега-профиль с высотой 25 мм. На нее обычно крепят пленку для защиты от влаги, а сверху листы гипсокартона. Материал для утепления перекрытия закладывают между балок. В качестве материала для утепления отлично подходит минеральная вата.

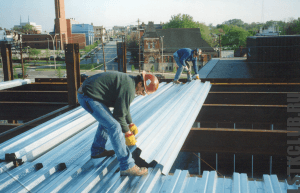

Сверху на перекрытие из ЛСТК закрепляют саморезами профилированные листы высокопрочной стали (волны перпендикулярно направлению балок). Чтобы повысить звукоизоляционные характеристики, рекомендуем использовать резину, листовую пробку или линотерм в качестве прокладочного материала. Завершающим этапом установки перекрытия является монтаж чернового пола (подходит гипсоволокнистый лист), после чего можно делать декоративное покрытие.

ЛСТК перекрытие

Утепление и звукоизоляция перекрытия быстровозводимого здания

Утепление

Правильным вариантом утепления является использование минераловатных плит плотностью 30-40 кг. на м3, которые укладываются между балками (прогонами) перекрытия. Эффективность теплосбережения перекрытия из ЛСТК толщиной 15-20 см равносильна стене из кирпича толщиной 1.6 метра. Сопротивление теплопередаче составляет 3-4 м2.°С/Вт.

Звукоизоляция

Межэтажное перекрытие из ЛСТК – это устройство с отличными звукоизоляционными характеристиками с завода. Дополнительно можно улучшить эти свойства акустическими скобами для подвесного потолка и при использовании двух слоев гипсоволокна с устройством паркета или ламината на полу, который уложен на прокладку толщиной 8-12 мм сверху.

Подшивка потолка в каркасном доме

Потолок у меня еще не подшит, на первое время планирую обшить его доской, либо листами ГКЛ по обрешетке. Там же под ГКЛ расположу электропроводку, идущую к освещению.

Если честно я еще не определился как сделаю потолок поэтому каркасное межэтажное перекрытие пока под вопросом. Вариант я изобразил на картинке ниже. Думаю.

Потолок чердачного перекрытия у меня уже готов, правда пока только черновой. Декоративная отделка ему еще предстоит, вариантов тут масса, поэтому пока не забиваю этим голову.

Потолок в каркасном доме: Гипсокартон

При необходимости выровнять плоскость перекрытия или изготовить сложную многоуровневую конструкцию, лучшим вариантом будет монтаж подвесного потолка из ГКЛ.

Главными достоинствами такой отделки являются:

• теплоизоляционные свойства;
• возможность скрыть коммуникации;
• наличие негорючих и водоотталкивающих ГКЛ;
• изготовление любых дизайнерских конструкций, в том числе криволинейных.

Из недостатков можно отметить:

• хрупкость гипсокартонных листов;
• невысокие звукоизолирующие свойства, которые с успехом компенсируется за счет слоя утеплителя на потолке.

Конструкцию делают на металлическом или деревянном каркасе. Для этого по периметру помещения крепят стартовый профиль (брус), который соединяют продольными несущими профилями (рейками) с шагом 50 мм, так, чтобы края ГКЛ стыковались на них посредине. Затем монтируют поперечные перегородки с шагом 60 мм для крепления листов по периметру и посредине.

Выравнивание плоскости производится за счет специальных подвесов. ГКЛ закрепляют на каркасе саморезами, стыки армируют и шпаклюют. Для чистовой отделки клеят обои, наносят декоративную штукатурку либо красят.

Потолок в каркасном доме: фанера и ДВП

Самый быстрый и весьма экономичный способ отделать потолок – обшить фанерой или ДВП. Особой декоративности при этом достичь не получится, но для хозяйственных помещений – вполне приемлемый вариант. Обшивку делают прямо по балкам, монтируя перегородки для крепления стыков между листами.

Из достоинств можно отметить невысокую стоимость и хорошую прочность материала благодаря многослойной структуре. К недостаткам относятся подверженность горению и низкая влагостойкость. Для решения этих проблем используются специальные водоотталкивающие пропитки и антипирены.

Какие требования необходимо соблюдать?

Строительный «пирог» каркаса сможет справляться с возложенными на него задачами на протяжении долгих лет только в том случае, если строители соблюдают следующие правила и требования, предъявляемые к его монтажу:

• Высокая несущая способность конструкции, которая должна без деформации и повреждений выдерживать серьезные нагрузки;
• Достаточная жесткость плит;
• Отличные звукоизоляционные свойства;
• Огнеупорность, пожаробезопасность;
• Оптимальная теплопроводность — конструкция должна обеспечивать защиту жилых комнат от низких температур зимой, высоких летом.
• Небольшой вес — чрезмерная масса способна разрушить или повредить основания и несущие стены;

Для монтажа перекрытий в «каркасниках» необходимо выбирать лёгкие, качественные материалы с высокими эксплуатационными характеристиками.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Шаг № 3 Фундамент под каркасный дом

Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.

Утепленная шведская плита

Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:

• Нет необходимости обустраивать обвязку и цокольное перекрытие;
• Полы будут значительно жестче нежели деревянные;
• Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
• Может использоваться как теплоаккумулятор;
• Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
• Подходит почти под все виды грунтов;

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.

Столбчатый фундамент (ТИСЭ)

Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубления лента не вписывается в бюджет строительства.

Свайно-винтовой фундамент

Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней ). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.

Фундамент на забивных сваях

Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.

Ростверк и обвязка фундамента

Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.

Укладка лежня на ленточный фундаментРостверк на столбчатый фундамент

Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.

Обвязка свайно-винтового фундамента

Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.

Обвязка из 3-х досок

Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.

Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.

Требования к межэтажным перекрытиям

Обвязка второго этажа

Строительный пирог в виде плиты перекрытия только тогда прослужит долго и качественно, если будут соблюдаться все правила по его монтажу.

Эти правила следующие:

1. Высокая несущая способность конструкции. Расчет следует делать на максимальную нагрузку на плиту. Она должна без повреждения и деформации выдерживать вес людей и мебели, противостоять сильным порывам ветра.
2. Достаточная жесткость. Плита перекрытия каркасного дома не должна прогибаться при хождении по ней, переноске даже очень тяжелых грузов. Для этого нужно правильно рассчитать длину, ширину и толщину потолочных балок, способы их крепления к обвязке и простенкам.
3. Достаточный уровень звукоизоляции. Это необходимо для того, чтобы обитатели первого этажа не испытывали дискомфорт от шума на втором уровне.
4. Огнеупорность. Создавая пирог плиты перекрытия, следует выбирать материалы, которые не поддерживают горение, препятствуют распространению огня по этажам.
5. Низкая теплопроводность. Это качество необходимо тогда, когда один этаж не используется для проживания. Хорошо продуманная конструкция межэтажного пола в каркасном доме защитит жилой уровень от жары летом и от стужи зимой.
6. Легкость. Каркасные дома имеют ограниченную прочность. Цокольное перекрытие может просто разрушиться под давлением стен и массивной плиты. Для ее строительства нужно выбирать качественные и легкие материалы.

При проведении строительства не следует делать чрезмерно толстые плиты перекрытия между уровнями. Их изоляционные качества должны соответствовать данному параметру у щитовых стен.

Звукоизоляция

В качестве звукоизоляции перекрытий применяют различные материалы, рассмотрим основные из них:

1. Минераловатные – к ним относятся все виды минеральных ват применяемых для звукоизоляции. Рекомендуется использовать более плотную, хотя звуковые волны неплохо глушатся и легкой стекловатой. От ударного шума все равно спасет только комплексный подход.
2. Сыпучие – различные засыпки, например, эковата, опилки, песок, керамзит и другие материалы, обладающие звукоизолирующими характеристиками.
3. Листовые материалы в виде виброизолирующих листов, специальных покрытий пола под чистовую отделку, пробковые покрытия. Они чаще применяются в комплексных способах звукоизоляции.
4. Комплексный подход к избавлению шумов состоит из комбинации различных решений, например использование различных по плотности и прочности слоев.

Какие требования необходимо соблюдать?

Строительный «пирог» каркаса сможет справляться с возложенными на него задачами на протяжении долгих лет только в том случае, если строители соблюдают следующие правила и требования, предъявляемые к его монтажу:

• Высокая несущая способность конструкции, которая должна без деформации и повреждений выдерживать серьезные нагрузки;
• Достаточная жесткость плит;
• Отличные звукоизоляционные свойства;
• Огнеупорность, пожаробезопасность;
• Оптимальная теплопроводность — конструкция должна обеспечивать защиту жилых комнат от низких температур зимой, высоких летом.
• Небольшой вес — чрезмерная масса способна разрушить или повредить основания и несущие стены;

Для монтажа перекрытий в «каркасниках» необходимо выбирать лёгкие, качественные материалы с высокими эксплуатационными характеристиками.

Перекрытие над первым этажом

В каркасном доме перекрытие над первым этажом кроме своей основной функции — быть частью пола и потолка — становиться важным стабилизирующим элементом. Если обшивка стен первого этажа уже завершена, то после устройства межэтажного перекрытия можно убрать временные укосины, поддерживающие стены.

Между конструкциями перекрытий разных этажей (1-го и 2-го) нет особой разницы. Они состоят из одних и тех же конструктивных элементов. Но в межэтажном перекрытии каркасного дома чаще применяют LVL балки. Ведь они могут перекрыть большепролётное пространство без промежуточных внутренних стен.

LVL балка состоит из слоёв шпона хвойных пород, проклеенных формальдегидным клеем. Бывает, что из нескольких стандартных балок, скреплённых глухарями, собирают балку, способную выдержать большие нагрузки. Но даже такую сборную балку можно установить силами двух, трёх человек.

Балки опирают на наружные и внутренние несущие стены и закрепляют временными укосинами и гвоздями. После монтажа LVL балок устанавливают лаги перекрытия из обрезной доски. Гвоздями их крепят к доске внешнего периметра и к верхней обвязке несущих стен.

Глубина опоры на несущей деревянной стене составляет не менее 38-ми мм. Перехлёст между лагами, при опирании на внутреннюю стену, должен составлять не менее 75-ти мм.

Лаги располагают над стойками каркаса внутренних стен. В случае крепления лаг в торец LVL балок используют стальные подвесы (рисунок 2).

Если в доме нет второго этажа и мансарды, то перекрытие 1-го этажа становится частью потолочного перекрытия. Тогда к лагам потолка прибивают стропила кровли. Каркас готов к строительству крыши.

Требования к перекрытиям

Строительные нормы выдвигают требования к деревянным перекрытиям:

1. Прочность, жесткость, звуконепроницаемость, экономичность и индустриальность.
2. Долговечность должна соответствовать сроку эксплуатации здания.
3. Повышение пожаробезопасности огнезащитными средствами.
4. Удобство при использовании пола и потолка.
5. Теплозащита отапливаемых помещений от холодных.
6. Звукоизоляция на достаточном уровне.
7. Экономическая целесообразность — стоимость работ от общего объема не должна превышать 18-20%.

Применять деревянные перекрытия разрешено для зданий не выше трех этажей. В богатых лесом местностях такого ограничения нет.

Строение перекрытий

Перекрытие и использующиеся для его возведения материалы зависят от места размещения в доме и предназначения конструкции. В каркасных дома применяется три вида перекрытий – чердачные, перекрытия пола и межэтажные.

Перекрытия пола нужны для того, чтобы обеспечивать жесткость и надежность покрытия полов. Перекрытия на чердаке призваны удерживать слои отделки и теплоизоляции. Перекрытие между этажами выполняет роли как полового, так и чердачного, являясь полом второго этажа в каркасном доме и потолком первого.

Наибольшие нагрузки на перекрытия осуществляются по вертикали. Именно поэтому основа для перекрытия проектируется с учетом уменьшения прогибов по вертикальной части.

Сооружение перекрытия

После того как верхняя обвязка скандинавской каркасной стены готова, приступают к сооружению перекрытия между этажами.Существуют некоторые отличия в этом процессе в зависимости от планируемого помещения второго этажа.

Для неотапливаемого типа верхнего этажа процесс следующий:

1. Изначально сооружают черновой потолок. Начинают процесс снизу для дальнейшего удобства оборудования утеплителем.
2. К балкам, которые располагаются поперек, проводят крепление досок со значением толщины 3 см.
3. После этого устилают доски пароизоляционным пленчатым материалом. Делают это внахлест, равный 10 см.
4. После этого укладывают утеплитель, для этого проводят раскладку плит и раскатку минеральной ваты. В толщину такой слой должен составлять не меньше 10 см, а по ширине стоит придерживаться одинакового расстояния, которое имеется между балками.
5. После этого поверх укладывается слой гидроизолирующего материала.
6. Завершающим этапом является монтаж пола верхнего этажа и потолка первого этажа.

В случае если второй этаж дома будет отапливаемый, жилого типа, то процесс аналогичный описанному, за исключением следующих особенностей:

1. Вместо гидроизоляции, поверх балок с утеплителем укладывается слой пароизоляции. Утеплитель в итоге будет находиться между двумя слоями парозащиты.
2. Перекрытие оборудуют шумоизолирующими материалами.
3. Чистовое покрытие пола второго этажа выполняется в зависимости от индивидуальных предпочтений.

Важно: гвозди в процессе крепления досок к балкам лучше всего вбивать под углом в 45 градусов, такой способ защитит от появления щелей после усыхания древесины. Очень важно не забыть оставить проем для прохода на второй этаж

Для этого вырезают две балки сечением, равным лагам перекрытия и врезают между ними. Такой процесс проводят до начала работ по сооружению перекрытия

Очень важно не забыть оставить проем для прохода на второй этаж. Для этого вырезают две балки сечением, равным лагам перекрытия и врезают между ними

Такой процесс проводят до начала работ по сооружению перекрытия.

Пирог перекрытия

Перекрытие любого дома имеет схожую конструкцию. Сперва производится укладка толя, пергамина либо полиэтиленовой пленки на подшивку либо накат. На поверхность крепится изоляция.

Для утепления можно использовать сыпучие материалы: керамзит, печной шлак, перлит. Кроме того, можно использовать рулонную изоляцию – минвату, стекловату. Так же применяется пенопласт.

Стоит отметить, что утепляется только цокольное, потолочное и половое перекрытие каркасного дома, а межкомнатные перекрытия защищаются от шумов при помощи акустической ваты. После засыпки теплоизоляционного материала требуется залить песчано-цементный раствор. Это поможет защитить утеплитель.

Штучные и рулонные утеплители

К данному типу утеплителей относят минеральную вату и пенопласт. Они имеют преимущество в минимальном объемном весе. Этих материалов нужно использовать достаточно мало, чтобы сделать дом теплым (средний слой составляет 10-15 см в толщину).

Поэтому такой утеплитель не создает серьезной нагрузки на каркас перекрытия. Чтобы его установить, достаточно дополнительно использовать лишь тонкие доски или даже стружечные плиты, которые устанавливают на тонкие черепные бруски размером 30х30 мм.

На полученное напольное покрытие можно наносить также пенополиуретановый утеплитель. Хоть этот вариант имеет и много недостатков (необходимость привлечения посторонних людей и техники, дороговизна материалов), данный утеплитель считается наилучшим вариантом для утепления чернового пола на цокольном перекрытии.

Как только пена заканчивает образовываться, получается сплошное объемное покрытие, которое имеет достаточную жесткость и способность защищать элемент конструкции от повышенной влажности и других отрицательных явлений.

Утеплители

В качестве межэтажного утеплителя деревянного дома могут применяться различные теплоизоляционные материалы:

• стекольная вата;
• базальтовая вата;
• шлаковата;
• пенопласт;
• пеноплекс;
• керамзит;
• вспененный полиуретан;
• стружки, опилки.

Выбор основывается на доступности материала, его стоимости, характеристиках. Так, минеральная вата и керамзит наиболее приемлемы с точки зрения пожарной безопасности. В тоже время пеноплекс не впитывает влагу, не слеживается, отличается высокими теплоизоляционными свойствами. Иногда материалы комбинируют, увеличивая теплозащиту.

Различные виды ваты

Наиболее часто для утепления межэтажных перекрытий берут различные виды строительной теплоизоляционной минеральной ваты. Их изготавливают путем расплавления и вытягивания волокон исходного сырья. Далее эти волокна на специальных станках переплетаются и формируются в маты или рулоны. В отдельных случаях такие маты или рулоны прошиваются синтетическими нитями для увеличения прочности изделий.

Для стекловаты сырьем служат отходы и бой стекольного производства, для минваты и базальтовой ваты применяют расплавы изверженных горных пород. Шлаковату получают путем расплавления доменного шлака.

Различные виды ват имеют отличающиеся свойства. У них разная плотность, разный коэффициент теплопроводности. Эти характеристики зависят не только от вида исходного сырья, но и от заданных параметров производства.

Пенопласт и пеноплекс

Это два сходных по свойствам и по способу производства материала. Исходным сырьем для их изготовления служат пластические массы различного состава. В процессе производства они вспениваются и при застывании формируются в листы правильной геометрической формы. Различие заключается в том, что пеноплекс при формировании выдавливается через специальное устройство – экструдер.

И пенопласт, и пеноплекс имеют в своем объеме закрытые поры, наполненные газом. Только в пенопласте это обычный воздух, а при вспенивании пеноплекса, как правило, используется углекислый газ. По коэффициенту теплопроводности оба материала практически идентичны. Но в связи с тем, что в массе пеноплекса поры распределены более равномерно и сами они имеют практически одинаковый размер, прочность его намного выше.

Очень часто при формировании листов из пеноплекса их торцы делают не ровными, а в виде двух или нескольких уступов. При утеплении два смежных листа, соединяясь при монтаже друг с другом, обеспечивают лучшую изоляцию, так как стыки не продуваются и хорошо держат тепло.

Керамзит

Керамзитом называют строительный материал, представляющий собой множество овальных гранул – окатышей со средним диаметром от 10 до 20 мм. Материал этих гранул – глина и сланцевый песок. Сами окатыши получают путем обжига в специальных печах заранее заготовленных полуфабрикатов. При нагревании в объеме керамзита появляются разные по величине поры, вследствие чего он имеет очень малую плотность. Один кубический метр насыпного керамзита может весить всего 300 кг. Для сравнения можно отметить, что один кубометр древесины сосны при естественной влажности весит 500-550 кг.

Полиуретан

Вспененный полиуретан применяют, как правило, для утепления подвальных и чердачных перекрытий. Его просто наносят при помощи специального оборудования, а позже он вспенивается на воздухе и принимает объемную форму. Преимуществом применения такого материала является то, что он заполняет все неплотности и щели в конструкции перекрытий, позволяя сделать герметичную водо- и ветронепроницаемую теплозащиту.

Опилки

Стружки и опилки в последнее время применяют гораздо реже, но совсем недавно их также использовали для утепления межэтажных перекрытий, засыпая имя полости между балками. Чтобы такой утеплитель не подвергался гниению внутри перекрытий, его обрабатывают специальными составами, убивающими гнилостные бактерии и древоточцев. При укладке стружки или опилки перемешивают с известью.

Пароизоляция

Чтобы правильно утеплить межэтажные перекрытия, недостаточно использовать только материалы, обладающие теплоизоляционными свойствами. Если не защитить утеплитель от действия влаги, находящейся во внутреннем объеме помещений, в материале будут размножаться различные микроорганизмы, которые впоследствии могут привести к возникновению плесени или грибка. Чтобы избежать этого явления, необходимо изготовить правильную пароизоляцию утеплителя.

Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

• топор;
• циркулярная пила;
• ножовка;
• молоток;
• шуруповерт;
• саморезы и гвозди;
• рубанок;
• гидроизоляционный и теплоизоляционный материалы;
• строительный уровень длиной не менее 80 см.

1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
2. Торцы балок обмазывают битумом.
3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Деревянные перекрытия в доме монтируют по следующим правилам:

• уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
• балки должны располагаться на расстоянии 40-50 см от дымохода;
• каждую 3-4 балку крепят к стене анкерами;
• пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Конструкция балок перекрытий

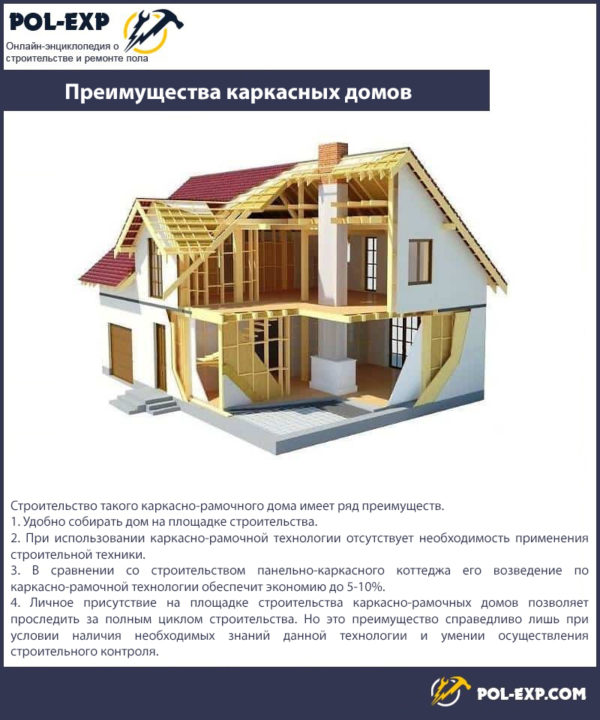

Как строение перекрытий, так и используемые для них материалы зависят от их места и назначения в доме. В каркасном доме различаются три типа перекрытий: половые, потолочные (чердачные) и межэтажные.

Задача первых – обеспечить необходимую прочность и жёсткость пола. Потолочные перекрытия поддерживают только потолочную отделку и слой утеплителя, порой очень внушительный.

Межэтажное перекрытие выполняет функции как полового, так и потолочного, являясь носителем пола верхнего этажа и потолка нижнего.

Самая неприятная нагрузка на рассматриваемую конструкцию – вертикальная. Поэтому основа перекрытия рассчитывается исходя из необходимости минимизировать вертикальные прогибы.

В каркасном доме перекрытия в подавляющем большинстве случаев изготавливают из хвойных пород дерева, таких как сосна, ель или лиственница. Основой являются половые лаги или потолочные балки. Именно они принимают на себя все нагрузки перекрытия, передавая их потом на верхнюю или нижнюю обвязки, а также на внутренние стены или фундамент.

Балками перекрытий может служить обработанный на два или четыре канта круглый лес, брус или устанавливаемые на ребро доски толщиной не менее 80 мм. Допустима замена толстых досок спаренными более тонкими, например, толщиной 50 мм. Главное, прочно и надёжно «сшить» их между собой. Более сложный, но выигрышный с точки зрения жёсткость/цена вариант – устройство из досок коробчатой конструкции или двутавра.

Типоразмер несущих балок определяется в зависимости от пролёта, нагрузки и допустимого прогиба. Эта величина справочная, и при необходимости соответствующие таблицы несложно найти в Сети. Типовая конструкция каркасных домов позволяет зафиксировать средние значения нагрузок, по которым можно определить сечение опорных балок.

Так, нагрузка на перекрытия состоит из постоянной составляющей – собственной их массы, а также из переменных нагрузок, которые появляются при эксплуатации дома. Собственная масса одного квадратного метра межэтажных и половых перекрытий каркасного дома зависит от их конструкции, используемого утеплителя и звукоизолятора и обычно составляет 210—230 кг.

Собственный вес чердачных перекрытий выше, так как здесь используется большее количество изолирующих материалов. Он может составлять от 260 до 300 кг. Однако переменные нагрузки у чердачных перекрытий меньше и как правило не превышают 100 кг на квадратный метр, тогда как для межэтажных перекрытий этот показатель в два раза выше.

Для того чтобы рассчитать полную нагрузку на перекрытие, необходимо сложить постоянную и переменную составляющие. Учитывая длину пролёта балок и их профиль, по таблице находим площадь сечения. Аналогичным способом определяется и расстояние между балками, которое обычно составляет от 0,5 до 1 м.

Балки перекрытия устанавливаются на обвязку и крепятся либо с помощью металлических уголков, либо врубаются прямо в обвязочный брус (доску). Для межэтажных и чердачных перекрытий имеется требование: балки должны устанавливаться только над вертикальными стойками каркаса стен.

Натяжные конструкции

Отличный вариант отделки. Благодаря эластичности, натянутая плёнка или текстильное полотно могут легко перенести все деформации строения, связанные с усадкой. Кроме того, даже самая скучная комната может преобразиться, если натянуть яркую глянцевую пленку или полотно, украшенное рисунком, нанесенным методом фотопечати.

При этом, подобное оформление обойдется не слишком дорого и вам не придется ничего делать самостоятельно. Все работы выполнит бригада монтажников, а вам нужно лишь выбрать тип покрытия и определиться с внешним видом конструкции. На монтаж уходит очень немного времени – одно помещение оформляется за несколько часов и мусора при этом практически не будет.
