Что такое расчетное сопротивление бетона и как его рассчитать

Что с этим делать

Итак, мы научились вычислять некий параметр, который влияет на скорость остывания массива на холоде. И как применить его в реальном строительстве?

Скорость нагрева и охлаждения

Поскольку обеспечить одновременный нагрев или охлаждение бетона по всему объему массива невозможно, любое изменение условий волей-неволей приведет к появлению дельты температур между ядром и поверхностью.

Увеличение перепада температур между ядром и поверхностью неизбежно приведет к росту внутренних напряжений в материале; поскольку речь идет о бетоне, не набравшем прочность, трещины не просто возможны — гарантированы.

Последствия быстрого охлаждения.

Выход? Он сводится к тому, чтобы максимально замедлить изменение температуры поверхности массива.

Модуль поверхности	Скорость изменения температуры
Мп до 4 1/м	Не больше 5 градусов/час
Мп лежит в диапазоне 5 — 10 1/м	Не больше 10 градусов/час
Мп более 10 1/м	Не больше 15 градусов/час

Стабильность температур при охлаждении обеспечивается, как правило, теплоизоляцией бетонного монолита; при нагреве — регулировкой мощности кабеля для бетона или тепловой пушки.

Выбор способа поддержания температуры

Это использование полученного значения модуля поверхности имеет прямое отношение к расчету скорости нагрева/охлаждения: на основе выполненного расчета выбирается способ стабилизации температуры до набора бетоном прочности.

Для модуля поверхности не выше 6 достаточно так называемого способа термоса. Форма просто-напросто качественно теплоизолируется, что существенно уменьшает теплоотдачу.

Для Мп в диапазоне 6 — 10 1/м возможно несколько решений:

Смесь разогревается перед укладкой в форму. В этом случае при должной теплоизоляции увеличивается период ее охлаждения до критической температуры (0 градусов); мало того — горячий бетон схватывается и набирает прочность гораздо быстрее.

Заливка горячим бетоном.

• В смесь вводятся добавки, ускоряющие ее затвердевание. Как вариант — применяются быстротвердеющие портландцементы высоких марок, которые, кроме ускоренного набора прочности, полезны тем, что в процессе гидратации выделяют больше тепла.
• Альтернативный подход сводится к понижению температуры кристаллизации воды в застывающей бетонной смеси. Благодаря соответствующим добавкам набор прочности продолжается при отрицательных температурах.

Наконец, для модуля поверхности свыше 10 единственное здравое решение — подогрев бетона греющим кабелем или тепловыми пушками до набора определенного процента проектной прочности. Значение минимальной прочности до заморозки зависит от класса бетона и области эксплуатации монолита; полная инструкция по подбору значений содержится в СНиП 3.03.01-87.

Конструкция подогревается до набора полной или частичной прочности.

Конструкция, класс бетона	Минимальная прочность
Монолиты, предназначенные для эксплуатации внутри зданий; фундаменты под промышленное оборудование, не подвергающиеся ударным нагрузкам; подземные сооружения	5 МПа
Монолитные конструкции из бетона В7,5 — В10, эксплуатирующиеся на открытом воздухе	50% марочной
Монолитные конструкции из бетона В12,5 — В25, эксплуатирующиеся на открытом воздухе	40% марочной
Монолитные конструкции из бетона В30 и выше, эксплуатирующиеся на открытом воздухе	30% марочной
Преднапряженные конструкции (изготовленные на основе растянутого армирующего каркаса из упругих сталей)	80% марочной
Конструкции, нагружаемые сразу после прогрева полной проектной нагрузкой	100% марочной

Распалубка

После набора минимально необходимой прочности и стабилизации температуры монолита снимается опалубка и убирается теплоизоляция. Поскольку это происходит при отрицательных температурах, дельта между поверхностью бетона и окружающим воздухом тоже важна и тоже привязана к модулю поверхности.

С момента распалубки начинается стремительное охлаждение монолита.

• При Мп, лежащем в диапазоне 2-5, и коэффициенте армирования (отношении общего сечения арматуры к сечению монолита) до 1% максимально допустимая дельта температур составляет 20 С.
• При коэффициенте армирования от 1 до 3 процентов максимальная дельта температур — 30 градусов.
• При коэффициенте армирования свыше 3% воздух может быть на 40 градусов холоднее бетона.
• При модуле поверхности свыше 5 1/м максимально допустимые перепады температур для разных коэффициентов армирования принимают значения 30, 40 и 50 градусов соответственно.

Модуль упругости бетона (Еб): способы определения значения

Порядок определения  Еб может несколько отличаться. Каждый способ имеет свои отличительные особенности. Стоит ознакомиться с нюансами каждого метода, чтобы не допустить ошибок в момент определения значения.

Механическое испытание

При проведении механических испытаний образец подвергается разрушению. Исследование производится с учётом требований ГОСТ 24452, устанавливающих требования к используемым образцам и порядку проведения исследований.

ФОТО: nilstroi.ruДля проведения испытания требуется специальное оборудование

Материалы и инструменты

Для проведения исследований используются образцы, имеющие форму круга либо квадрата. Соотношение высоты и поперечного сечения принимают равным четырём. Образцы высверливаются, выбуриваются либо выпиливаются из готового изделия. До начала испытаний их держат под влажной тканью.

Для получения искомого значения образцы помещают на пресс, оснащённый специальными базами, позволяющими измерить деформацию. Приборы располагаются под разными углами к грани образца. Для фиксации индикаторов используются стальные рамки. В некоторых случаях индикаторы приклеиваются к опорным вставкам.

ФОТО: beton-house.comОбразец помещается под пресс

Схема испытания образцов

Испытания выполняются в следующей последовательности:

1. Образцы подготавливаются и с индикаторами помещаются под пресс, добиваясь совмещения осей образца и центра плиты. Назначают разрушающую нагрузку в т/м2. Величина зависит от марочной прочности бетона.
2. Производят ступенчатое увеличение нагрузки с шагом 10 % от разрушающей и интервалом 4-5 минут.
3. Доводят значение до 40-45 % от максимального. При отсутствии дополнительных требований приборы снимают, а дальнейшее нагружение выполняют с постоянной скоростью.
4. Результаты для каждого образца обрабатывают, когда нагрузка составляет 30 % от разрушающей. Данные отображаются в журнале испытаний.

По проведенным исследованиям определяют начальный модуль упругости Еб. Нормативные значения для каждого класса содержатся в таблицах со строительными нормами и маркировке изделия. Для В15, В20, В25, В30, полученного в условиях естественного твердения, коэффициент равен 23, 27, 30, 32,5 МПа×10-3 соответственно, в условиях термической обработки – 25, 24,5, 27, 29.

ФОТО: studfile.netНагрузка повышается ступенчато

Неразрушающий ультразвуковой способ

Механический способ предполагает выемку образца из уже готовой конструкции. Это не всегда удобно и сопряжено с рядом трудностей. Ультразвуковой способ позволяет обойтись без локального разрушения. В условиях повышенной влажности погрешность составляет 15 -75 % из-за более высокой скорости распространения ультразвуковых волн в водной среде. Существует метод, позволяющий найти значение при различной влажности материала. Испытания проводятся на образцах, имеющих различную водонасыщенность.

Для нахождения нормативных и расчётных значений используют корректирующие коэффициенты, учитывая соответствующие значения. Методика приведена в СП 63.13330.2012.

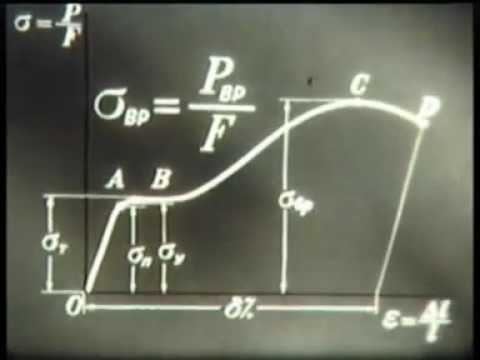

Watch this video on YouTube

8.5.3. Модуль упругости и деформации бетона при

КРАТКОВРЕМЕННОМ НАГРУЖЕНИИ

Деформации бетона при приложении нагрузки зависят от его состава, свойств составляющих материалов и вида напряженного состояния. Диаграмма сжатия бетона имеет криволинейное очертание, причем кривизна увеличивается с ростом напряжений (рис. 6.4).

С увеличением прочности бетона уменьшается его деформация и кривизна диаграммы . Низкопрочные бетоны имеют даже нисходящую ветвь диаграммы сжатия. Однако на этом участке сплошность материала уже нарушена, в нем возникают микроскопические трещины, отслоение отдельных частей. В железобетонных конструкциях арматура связывает отдельные части бетона в единое целое и для частных случаев расчета конструкций необходимо учитывать нисходящую ветвь диаграммы сжатия бетона.

На характер нарастания деформаций под действием нагрузки влияют также скорость ее приложения, размеры образца, температурно-влажностное состояние бетона и окружающей среды и другие факторы. Деформация бетона включает упругую, пластическуюи псевдопластическуючасти (рис. 6.4):

Соотношение между ними зависит от состава бетона, использованных материалов и других факторов. Величина пластической и псевдопластической частей возрастает с увеличением длительности нагрузки, понижением прочности бетона, увеличением водоцементного отношения, при применении слабых заполнителей.

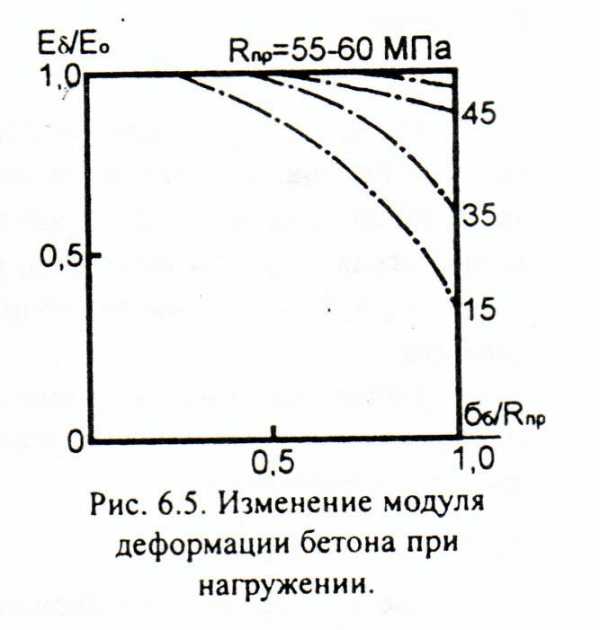

О деформативных свойствах бетона при приложении нагрузки судят по его модулю деформации, т. е. по отношению напряжения к относительной реформации, вызываемой его действием. Чем выше модуль деформации, тем менее деформативен материал. Поскольку диаграмма сжатия бетона криволинейна, то его модуль деформации зависит от значений относительных напряжений, постепенно понижаясь с их увеличением (рис.6.5), причем тем больше, чем ниже марка бетона. Обычно определяют либо начальный модуль деформации бетона Ео, когда преобладают упругие деформации, либо модуль деформации при определенном значении, например при= 0,5.

На практике используют эмпирические зависимости модуля деформации от различных факторов. Для расчета железобетонных конструкций важна зависимость модуля деформации при можно определить по формуле:

,

где R– прочность бетона.

В действительности модуль деформации может заметно отличаться от средних значений. В табл. 6.2 приведены значения модуля деформации при сжатии некоторых видов бетона, показывающие большое влияние на него технологических факторов.

Важное значение для расчета конструкций и оценки их поведения под нагрузкой имеют величины предельных деформаций, при которых начинается разрушение бетона, По опытным данным, предельная сжимаемость бетона изменяется в пределах 0.0015…0,003, увеличиваясь при повышении прочности бетона. Предельную сжимаемость бетона можно также увеличивать, применяя более Деформативные компоненты и обеспечивая достаточно надежное сцепление между ними

Предельную сжимаемость бетона можно также увеличивать, применяя более Деформативные компоненты и обеспечивая достаточно надежное сцепление между ними.

Предельная растяжимость бетона составляет 0,0001…0,0015, т.е. примерно в 15…20 раз меньше его предельной сжимаемости.

Предельная растяжимость повышается при введении в бетон пластифицирующих добавок, использовании белитовых цементов, уменьшении крупности заполнителей или при применении заполнителей с высокими деформативными свойствами и сцеплением с цементным камнем.

От чего зависит величина?

На величину данного показателя значительно влияет наполнитель в материала. Упругость раствора зависит от множества факторов

Первое, на что обращают внимание — наполнитель. Коэффициент напрямую связан с упругостью раствора

Так, высокими показателями являются тяжелые бетоны, наполнителями в которых являются гравий и щебень

Допустимые нагрузки на постройки из такого материала самые высокие, поэтому важно выбирать правильные заполнители. Учитывают не только интенсивность нагрузок, но и частоту

Возраст и время укладки материала играют немаловажную роль в показателях модуля упругости. Крепость материала возрастает на протяжении 50 лет с момента заливки, вне зависимости от внешних температур (до 230 ⁰C). Кроме того, характеристики завися от процесса затвердевания (автоклавный, естественный). Чтобы узнать продолжительность предполагаемых нагрузок, нужно начальный показатель перемножать с показателем: 0,7 для поризованных бетонов, 0,85 — для тяжелых легких и мелкозернистых.

Возраст залитого материала находится в прямопропорциональной зависимости с данным показателем.

Классы бетонного раствора в частной стройке варьируют в пределах В7,5—30 (марки М100—400), но таких прочностных и других характеристик хватает вне зависимости от требований и сложностей конструкций. Показатели модуля увеличивает арматура, так как характеристики арматуры повышают показатели общей конструкции. Методика укладки арматуры в бетон определяется ГОСТом 24452—80.

Посмотреть «ГОСТ 24452-80» или

ДЕФОРМАЦИИ БЕТОНА ПРИ КРАТКОВРЕМЕННОМ НАГРУЖЕНИИ. МОДУЛЬ УПРУГОСТИ БЕТОНА

ВЫСОКОПРОЧНЫЙ БЕТОН

Бетон как материал, не подчиняющийся закону Гука, имеет диаграмму сжатия криволинейного очертания. Из­вестны различные варианты математического описания кривой G = /(є), в основу которых положены эксперимен­тальные закономерности . Исследования, зна­чительная часть которых была проведена в ЦНИИС , позволили связать характерную форму этой кривой с физическими процессами деформирования и раз­рушения бетона (см. главу II).

При кратковременном возрастании статической на­грузки отклонение диаграммы сжатия от прямолинейной обусловлено преимущественно нарушением сплошности ма­териала, вследствие перехода границы микроразрушения Rr по мере роста нагрузки и дальнейшим развитием микро­трещин в бетоне . В более общем случае степень искривления диаграммы зависит также от скорости нагру­жения, поскольку наблюдаемые деформации включают опре­деленную долю деформаций ползучести, проявляющихся ча­стично на всех уровнях нагрузки. Поэтому даже при не­больших нагрузках (в зоне так называемой линейной ползучести) обнаруживается некоторая криволинейность диаграммы . Вследствие этого модуль деформаций бетона, определяемый как тангенс угла наклона секущей к кривой о — є, не является постоянной величиной и умень­шается по мере роста напряжений.

Для практических оценок пределов изменения секущего модуля под кратковременной нагрузкой необходимо рас­полагать данными, по крайней мере, о двух параметрах кривой а — є, начальном угле наклона этой кривой (на­чальный модуль деформаций) и величине деформаций, соответствующей максимуму кривой (предельная деформа­ция под кратковременной нагрузкой). В указанном диапа­зоне модуль деформаций изменяется более или менее плавно . Значения обоих параметров, а также характер изменения модуля деформаций с ростом напряжений от нуля до максимальной величины существенно зависят от особенностей структуры бетона .

Рассмотрим характеристики деформативной способности бетона при кратковременном нагружении (начальный мо­дуль деформаций и величину предельной деформативности), которые наиболее часто применяются для расчетов эле­ментов конструкций.

Хотя наибольшее число экспериментальных данных в этой области получено при испытании бетонов в условиях одноосного сжатия, установленные закономерности можно с достаточным основанием использовать применительно к действию растягивающих напряжений в бетоне .

В лабораторных условиях начальный модуль дефор­маций бетона Е = ^ находят при определенной величине

Относительного уровня напряжений в бетоне, составляющей 20—30% предела прочности опытных образцов . В этой области напряжений (и вплоть до границы R?) кривая, характеризующаяся зависимостью а — є, имеет незначи­тельную кривизну, поэтому начальный модуль деформаций практически не зависит от величины напряжений. Пов­торным нагружением бетона в зоне невысоких напряжений до некоторой степени можно исключить влияние остаточных деформаций бетона на величину модуля. Определенную таким путем характеристику деформативности бетона с не­нарушенной структурой рассматривают условно как модуль упругости (начальный модуль упругости) этого материала.

Кольца колодцев

Кольца колодцев были и остаются очень востребованным строительным материалом. К слову, кольца колодцев приобретают не только те, чья деятельность связана с водоснабжением и канализацией, но и телефонисты, Интернет-провайдеры и, конечно …

ОСОБЕННОСТИ ВЗАИМОСВЯЗИ МОДУЛЯ УПРУГОСТИ И ПРОЧНОСТИ БЕТОНА

Полученное выражение (V.15) дает возможность сфор­мулировать общее положение о характере зависимости меж — ду упругими и прочностными свойствами тяжелого бето­на. Особенность этой связи заключается в том, что оца не является …

ФАКТОРЫ, ВЛИЯЮЩИЕ НА ВЕЛИЧИНУ УСАДКИ БЕТОНА

Об усадке тяжелого бетона имеется не меньше экспе­риментальных данных, чем о его ползучести. Попытки- использовать эти данные для получения общих количест­венных закономерностей явления содержатся в ряде работ. При оценке возможной …

Расчет модуля упругости в лабораторных условиях

Когда речь идет о модуле упругости, принимают во внимание оба его варианта – динамический и статический. У первого значение выше и определяется в ходе вибрации образца

Статический модуль, помимо основной информации, предоставляет данные о такой характеристике, как ползучесть бетона – динамика образования деформаций при постоянной нагрузке.

При расчетах учитывают тождество модулей упругости материала как на растяжение, так и на сжатие. Замечено, что если напряжение составляет 0,2 и более максимальной прочности бетона, происходят остаточные деформации. Это приводит к тому, что при сцеплении раствора и наполнителей возникают микротрещины, а это становится причиной крошения и в конечном итоге разрушения.

Во время эксперимента образец подвергают непрерывной нагрузке, имеющей тенденцию к возрастанию, до полного разрушения. Для этого используют особое оборудование – нагружающие установки. В диаграмму вносят данные, показывающие влияние нагрузок на степень деформаций. На завершающем этапе производится расчет среднего модуля упругости всех образцов.

• Строитель с 20-летним стажем
• Эксперт завода «Молодой Ударник»

В 1998 году окончил СПбГПУ, учился на кафедре гражданского строительства и прикладной экологии.

Занимается разработкой и внедрением мероприятий по предупреждению выпуска низкокачественной продукции.

Разрабатывает предложения по совершенствованию производства бетона и строительных растворов.

Факторы, влияющие на модуль упругости бетона

Значение модуля упругости может существенно отличаться. На него влияет множество факторов. Чтобы получить желаемый результат, стоит с ними познакомиться заранее.

ФОТО: static.tildacdn.comЗначение зависит от многих факторов

Качество и объёмное содержание заполнителей

Бетон представляет собой смесь, состоящую из некоторого количества цемента и заполнителей. Качество и концентрация последних оказывают непосредственное влияние на значение модуля упругости. Если структура является неоднородной, вероятность возникновения сложного напряжённого состояния существенно возрастает. Основная нагрузка приходится на жёсткие частицы. Зоны с пустотами и порами испытывают поперечное растяжение.

ФОТО: house-keys.ruСоотношение компонентов может отличаться

Класс бетона

Класс бетона оказывает непосредственное влияние на модель упругости. Чем выше класс, тем большей прочностью на сжатие и плотностью будет обладать состав и будет лучше сопротивляться воздействующей нагрузке. Самое высокое значение – у бетона В60 –  численно равно 39,5 МПа×10-3. Наименьшее значение у В10 и соответствует 19 МПа×10-3.

ФОТО: cemmix.ruКласс бетона – важный критерий

Температура воздуха и влажность среды

При повышении температуры деформация в бетоне увеличивается, а упругие свойства снижаются. Это способствует повышению внутренней энергии смеси, а также линейному расширению материала, траекторий движения молекул и увеличению пластичности.

ФОТО: static.tildacdn.comТемпература определяет скорость набора прочности и количество деформаций

Влажность влияет на упругость материала. В расчётах используется коэффициент ползучести. Чем выше процентное содержание водяного пара, тем ниже будут пластические деформации.

ФОТО: wallpapertag.comУровень влажности бетона влияет на пластичность

Время воздействия нагрузки и условия твердения смеси

Продолжительность действия нагрузки на бетонную конструкцию также влияет на модуль упругости. Если нагружение осуществляется, мгновенно деформация конструкции увеличивается пропорционально приложенным внешним силам. Длительное напряжение приводит к уменьшению величины модуля. Зависимость носит нелинейный характер. Пластическая и упругая деформация складываются.

ФОТО: static.tildacdn.comХарактер прикладываемой нагрузки может отличаться

Условия, в которых бетон набирает свою прочность, могут отличаться. В естественных условиях значение всегда выше. Если материал обрабатывается в автоклавной установке либо осуществляется пропаривание в условия атмосферных давлений, значение несколько снизится. Причиной этого является образование большого числа пустот и пор благодаря неравномерному температурному расширению объёма, понижению качества гидратации зёрен цемента.

ФОТО: beton-house.comТвердение в естественных условиях предпочтительней

Возраст бетона и армирование конструкции

Для набора прочности свежезалитому бетону достаточно четырёх недель. По истечении указанного периода смесь будет обладать упругими свойствами и достаточной пластичностью. Максимальная твёрдость будет достигнута только через 200-250 дней. Именно в это время модуль упругости достигнет максимального значения, соответствующего марочной прочности.

ФОТО: cemmix.ruДля набора прочности требуется время

Для того чтобы монтируемая конструкция прослужила подольше, её обязательно армируют. В качестве армирующих элементов берётся сетка либо каркас, для изготовления которого использовалась арматура, относящаяся к классам АI, AIII, А500С, Ат800, древесина и композиты. Все эти элементы в процессе эксплуатации воспринимают растягивающие и сжимающие нагрузки, воздействующие на бутон.

Благодаря армированию удается повысить упругость и прочностные характеристики конструкции. Уменьшается вероятность образования трещин деформационного и усадочного типа.

ФОТО: a-plus-enterprises.comАрмирование повышает упругость

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Призменную прочность R_првычисляют для каждого образца по формуле

()

где Р_р — разрушающая нагрузка, измеренная по шкале силоизмерителя пресса (машины);

F — среднее значение площади поперечного сечения образца, определяемое по его линейным размерам по ГОСТ 10180-78.

5.2. Модуль упругости Е_sвычисляют для каждого образца при уровне нагрузки, составляющей 30 % от разрушающей, по формуле

()

где s₁ = P₁F— приращение напряжения от условного нуля до уровня внешней нагрузки, равной 30 % от разрушающей;

P₁— соответствующее приращение внешней нагрузки;

ε_1у — приращение упругомгновенной относительной продольной деформации образца, соответствующее уровню нагрузки P₁ = 0,3P_p и измеренное в начале каждой ступени ее приложения, которое определяют по п. .

В пределах ступени нагружения деформации определяют по линейной интерполяции.

5.3. Коэффициент Пуассона бетона µ вычисляют для каждого образца при уровне нагрузки, составляющей 30 % разрушающей, по формуле

()

где ε_2у — приращение упругомгновенной относительной поперечной деформации образца, соответствующее уровню нагрузки P₁ = 0,3P_p и измеренное в начале каждой ступени ее приложения, которое определяют по п. .

5.4 Значения ε_1у и ε_2у определяют по формулам:

ε_1у = ε₁ — ∑ε_1п; ()

ε_2у = ε₂ — ∑ε_2п, ()

где ε₁ и ε₂ — приращения полных относительных продольных и поперечных деформаций образца, соответствующие уровню нагрузки Р₁= 0,3Р_р и измеренные в конце ступени ее приложения;

∑ε_1п и ∑ε_2п — приращения относительных продольных и поперечных деформаций быстронатекающей ползучести, полученные при выдержках нагрузки на ступенях нагружения до уровня нагрузки Р₁ = 0,3Р_р.

Приращения относительных продольных и поперечных деформаций вычисляют как среднее арифметическое показаний приборов по четырем граням призмы или трем — четырем образующим цилиндра.

5.5. Значения относительных деформаций ε₁ и ε₂ определяют по формулам:

ε₁ = Dl₁l₁; ()

ε₂ = Dl₂l₂, ()

где Dl₁, Dl₂ — абсолютные приращения продольной и поперечной деформаций образца, вызванные соответствующим приращением напряжений;

l₁, l₂ — фиксированные базы измерения продольной и поперечной деформации образца.

При использовании тензорезисторов и других аналогичных приборов, шкалы которых проградуированы в относительных единицах деформаций, величины ε₁и ε₂ определяют непосредственно по шкалам измерительных приборов.

5.6 При определении средних значений призменной прочности, модуля упругости и коэффициента Пуассона в серии образцов предварительно отбраковывают анормальные (сильно отклоняющиеся) результаты испытаний.

Для отбраковки анормальных результатов в серии из трех образцов сравнивают значения y_iпризменной прочности, модуля упругости или коэффициента Пуассона в серии, показавших наибольшие и наименьшие значения этих величин со средними их значениями в серии , определенными по формуле (), и проверяют в соответствии с требованием ГОСТ 10180-78 выполнение условий, приведенных в формулах () и () указанного стандарта. Если эти требования не выполняются, то поступают в соответствии с требованием ГОСТ 10180-78; если условия выполняются, то средние значения призменной прочности бетона, его модуля упругости и коэффициента Пуассона в серии образцов определяют по формуле

()

где — среднее значение указанных величин в серии образцов данного размера;

y_i — значение указанных величин по отдельным образцам;

п — число образцов в серии.

5.7. В журнале результатов испытаний должны быть предусмотрены графы в соответствии с требованиями ГОСТ 10180-78, за исключением значения масштабного коэффициента, поскольку этот коэффициент при определении призменной прочности, модуля упругости и коэффициента Пуассона не требуется.

В журнале результатов испытаний должны быть предусмотрены, кроме того, дополнительные графы:

а) состав бетона, жесткость или подвижность смеси, вид, завод-изготовитель и активность вяжущих, вид заполнителей и добавок;

б) модуль упругости бетона отдельных образцов, МПа;

в) средний модуль упругости бетона в серии образцов, МПа;

г) значение коэффициента Пуассона отдельных образцов;

д) среднее значение коэффициента Пуассона в серии образцов;

е) база измерения деформаций, мм;

ж) тип тензометра, примененный для измерения линейных деформаций образца (цена его деления);

з) температура нагрева;

и) температура и относительная влажность воздуха помещения, в котором производились испытания.

В графе «Примечания» должны быть указаны дефекты образцов, особый характер их разрушения, отбраковка результатов испытаний, ее причины и т.д. в соответствии с требованиями ГОСТ 10180-78.

5.8. Применяемые в стандарте основные термины, обозначения и пояснения приведены в приложении .
