Основные правила устройства монолитных перекрытий

Подготовка к возведению

• молоток с гвоздями;
• деревянные балки (100*100) либо металлические распорки (2,5 и толще);
• толь;
• полиэтилен;
• прут армированный А500С;
• проволока мягкая.

Установка опалубки между этажами своими руками. Опалубка устанавливается сразу на этаже, где будут производиться работы

Тут важно, чтобы вся площадь была сделана на совесть и все стыки правильно совпадали один к одному. Стенки следует прибивать вертикально ко дну, т.к

если их прибить к ребру, то будет шанс, что под давлением бетона могут не выдержать гвозди (случаи исключительные, но бывают).
Под опалубку своими руками монтируется поддерживающая система, состоящая из деревянных балок и металлических распорок. Балки устанавливаются на каждом м², тогда как распорки можно ставить в соотношении 1 к 2, т.е. в 2 раза реже. Абсолютно каждая должна быть идеально установленной, а потом трижды проверенной на устойчивость. Давление со стороны бетона на них будет по 500 кг, и при этом они не должны даже шелохнуться. В противном случае все труды могут свестись на нет.
Как только система была правильно установлена и проверена снизу, следует взобраться наверх и снова все перепроверить. Просто погулять сверху тяжелым шагом будет вполне достаточно. Если под ногами все твердо и нет больше сомнений, пол для гидроизоляции правильно будет уложить своими руками толем или полиэтиленом, после чего материал поджимается чем-то тяжелым и можно приступать к следующему этапу работы.

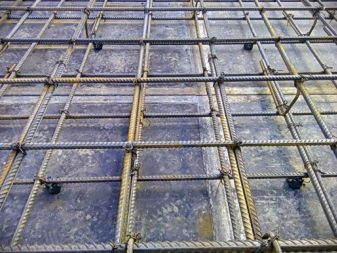

Армирование производится следующим образом: выкладываются пруты по всей длине с шагом в 0,5 м, после чего на них крестом выкладывается аналогичный слой. Все связки на стыках происходят посредством мягкой проволоки. Как только будет готова нижняя обрешетка, следует приступать к изготовлению верхней. Делается она аналогичным образом, но между собой связывать их не стоит ни в коем случае.
Скобы делаются своими руками при помощи того же армирующего прута. Изгибаются они буквой U (естественно, перевернутой) и устанавливаются с частотой 1 шт на 4 м². Верхний уровень крепится на высоте в 25 мм от потолка заливки, а нижний – зеркально от опалубки. Все привязывается мягкой проволокой и проверяется на прочность. Если арматура не имеет свободного хода, то это качественно выполненная работа, но если свободный ход есть, то следует найти причину и переделать. Во время заливки бетона ничего не должно быть повреждено из-за таких недочетов.

Недостатки монолитного межэтажного перекрытия

• Ширина безопорного пролета ограничена 6 метрами, в то время как у перекрытий с ж/б плитами ширина пролета может достигать 9 метров.
• Монолитная плита перекрытия — наиболее тяжелый тип перекрытия, что создает дополнительную нагрузку на несущие стены и фундамент. Не забывайте об этом, например, если Вы планируете строительство дома из газосиликата, под монолитной плитой перекрытия необходимо предусмотреть армирующий пояс.
• Цена монолитного перекрытия выше по сравнению с другими типами межэтажных перекрытий. Конструкция и цена монолитного перекрытия зависят от конкретного проекта, но усреднено можно говорить, что стоимость составляет от 3 800 до 4 200 рублей за 1 м2

Бетонирование

Дальше заливают тяжёлый бетон с классом по прочности на сжатие не ниже В20. Заливка ведётся бетононасосом. Уплотняют и выравнивают бетон виброрейкой – электрической или бензиновой. Некоторые строители применяют глубинные вибраторы для бетона. Однако специалисты не рекомендуют делать это, поскольку есть опасность, что под давлением, создаваемым вибратором, газобетон «выдавит» за пределы армопояса по периметру перекрытия.

Бетон обретает марочную прочность через 28 суток после заливки. Однако демонтировать опоры и продолжить строительство здания можно по достижении бетоном 70% прочности. Летом это происходит примерно через неделю. Но нужно быть уверенным, что это произошло. Поэтому прочность измеряют специальным прибором, и только на основании его показаний приступают к дальнейшим работам. Ну или ждут 28 суток.

Со стороны нижнего этажа перекрытие можно легко отделать тем или иным материалом. Например, оштукатурить толстым слоем по сетке из стекловолокна.

Принцип установки опалубочных конструкций и систем

Многоэтажные комплексы на сегодняшний день проектируются посредством сложных планировок и разнообразных систем, где несущие перекрытия каркасных конструкций опираются на балки, которые, в свою очередь, поддерживают монолитную плиту. Отсюда следует, что межэтажные монолитные перекрытия несут на себе функцию так называемого жесткого диска, который ответственен за прочность и целостность здания.

Современные инновационные технологии устройства монолитных перекрытий способны обеспечить жесткость каждого этажа здания, следовательно, нет необходимости устанавливать несущие стены.

Опалубка под плиту представляет собой особую систему, установка которой напрямую связана с приобретением формообразующей поверхности перекрытия. Применение опалубки необходимо, оно способно увеличить возможность проектирования комплекса и получить разнообразные геометрические формы.

Опалубка плиты перекрытий.

Следовательно, застройщик сможет создать красивый и интересный дизайн. В свою очередь, опалубка не является постоянной конструкцией. Она всего лишь временно формирует необходимую поверхность перекрытия до того момента, пока бетонная масса не станет твердой.

Вид стойки, которая применяется в системе опалубки, образует высоту. Именно от нее зависит расположение перекрытия над основанием. Телескопические стойки подразделяются на индивидуальные и рамные. Если высота слишком большая, то разумно будет применить опалубочные башни. Следовательно, толщина перекрытия способна достигать до 1000 мм.

В состав систем опалубки входят такие компоненты:

1. Балки перекрытия.
2. Треноги.
3. Унивилки.
4. Стойки.
5. Фанера.

Фанера способна определить качество поверхности потолка из бетона. При этом она создает нижнюю часть монолитной системы. Наибольшей востребованностью в данном случае пользуется ламинированная фанера. Балки несут на себе нагрузку всех перекрытий каждого этажа комплекса, передавая часть на стойки опалубки. Именно на балки наносится фанера. Телескопическая стойка передает нагрузки с каждой балки на фундамент. Тренога обеспечивает вертикальное расположение стойки опалубки.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

Типы

В зависимости от принципов устройства, перекрытие железобетонное бывает нескольких типов:

• ребристое;
• кессонное;
• безбалочное.

Заливка перекрытия монолитной железобетонной плитой ребристого типа поможет сократить количество использованного бетона, уменьшить давление на фундамент, стены. Используется обычно для обустройства промышленных зданий, когда надо залить большие пролеты.

Это монолитное перекрытие включает в себя плиту и идущие вдоль нее балки (могут идти в одном и двух направлениях). Балки есть главные, которые опираются на колоны, стены, и второстепенные, опирающиеся на главные. Плиты опираются на второстепенные балки. Ребрами плита ложится на стены либо колоны. Ширина плит от 1,8 до 2,8 м, это позволяет делать плиты минимальной толщины (5-8 см). Надо отметить, что установка опалубки для такой конструкции сложнее, чем при заливке плоских плит, а потолки получаются ребристые и требуют обшивки гипсокартонном. Толщина ребристого перекрытия меньше на 5-6 см от обычного. Устройство перекрытий ребристыми монолитными плитами в 2 раза выгоднее от обычного.

Схема кессонного перекрытия.

При заливке больших площадей пользуется популярностью и кессонное перекрытие. В таком перекрытии балки размещены в двух направлениях (перпендикулярно) с шагом до 1,5 м, сверху расположена монолитная бетонная плита. Балки должны иметь высоту не менее 1/20 пролета, толщина плиты от 4 см.

Легкость железобетонному перекрытию придают пустоты между ребрами, которые формируются при помощи пластиковых форм-пустотобразователей, исполняющих функцию съемной или несъемной опалубки. Устройство кессонного перекрытия позволяет сэкономить до 55% материала в сравнении с плоскими плитами. Кессонные еще называют частореберными, частобалочными, или вафельными монолитными перекрытиями.

Безбалочные перекрытия делают в помещениях с большими равномерными нагрузками и когда хотят получить гладкие потолки, удобные для монтирования подвесного транспорта, разводки коммуникаций. Это могут быть многоэтажные склады, холодильники, мясокомбинаты. Безбалочное перекрытие представляет собой плоскую железобетонную неразрезную панель. Опирается она на колоны или капители грибовидной формы. Особенность этой конструкции в том, что нагрузка через панель передается непосредственно на колоны. Сетка колон делается квадратной или прямоугольной формы с шагом 6 м. Вверху колоны расширяются, образуя капители. Безбалочная конструкция имеет ряд преимуществ: улучшаются санитарные показатели, облегчается вентиляция помещений, упрощается прокладка коммуникаций, уменьшается площадь, требующая дополнительной отделки (потолки получаются гладкими), высота потолка ниже, чем при использовании ребристых или кессонных конструкций, что позволяет экономить на обслуживании здания (отоплении, охлаждении).

Конструктивные особенности

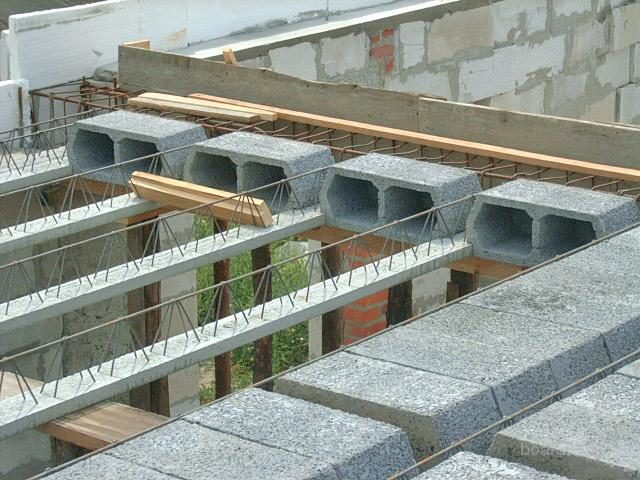

Как уже говорилось, балка состоит из оцинкованного профиля (полки), 120 х 40 мм, к которому приварен треугольный арматурный каркас. Верхнее продольное армирование делают из прутка диаметром 8 мм, а нижнее – из двух прутков диаметром 12 мм. Но есть нюанс. Когда необходимо выполнить длинный безопорный пролёт, то балку усиливают за счёт дополнительного армирования. Снизу в каркасе предусматривают третью продольную арматуру расчётного диаметра, например, 25 мм для балки длиной 9 м. Верхнее и нижнее армирование объединяют в единую конструкцию поперечной диагональной арматурой диаметром 5 мм.

Для заполнения перекрытия можно использовать газобетонные блоки любой марки по плотности – D400, D500. Притом плотность газобетона мало влияет на несущую способность перекрытия, ведь блоки выполняют функцию несъёмной опалубки, а за восприятие нагрузки отвечает железобетонная плита.

Стандартный размер применяемых блоков – 625 х 200 х 250 мм. Блок с каждого торца должен опираться на оцинкованный профиль на величину не менее 40 мм. Исходя из этого, шаг между балками должен быть 725 мм.

Может возникнуть вопрос: безопасна ли конструкция, где блоки зажаты между балок? Не вывалятся ли они? Конечно, нет. Подобные перекрытия активно применялись ещё в советское время, и тогда блоки просто зажимались между балками. Но за счёт бетонирования они соединялись в монолитное единое целое, и никаких проблем с перекрытиями не было. В современных балках предусмотрены полки для удержания блоков, так что надёжность конструкции ещё выше.

Обратите внимание: несмотря на заполнение газобетоном – материалом с хорошими теплозащитными свойствами – сборно-монолитные перекрытия требуется утеплять, если они отделяют тёплые помещения от улицы

Устройство

Все виды железобетонных перекрытий подразделяются на монолитные, часторебристые и сборные. Если рассматривать в качестве основания именно цельную плиту, то для ее заливки потребуется применение опалубки, позволяющей обеспечивать правильное формирование бетонного слоя с армирующими компонентами внутри. Добиться этого можно только путем применения наружного съемного или несъемного каркаса. Чаще всего применяется устройство железобетонных балочных и безбалочных плит по профнастилу, актуальное для промышленных и торговых зданий.

Толщина

Среди параметров, которые имеют важное значение при устройстве монолитного перекрытия, выделяют в первую очередь толщину. Согласно расчетным нормативам, этот показатель должен составлять 1/30

То есть, средние значения будут соответствовать 30 мм на 1 м пролета. Чем длиннее расстояние от стены до стены, тем толще должен быть слой монолита. Если эксплуатационные нагрузки будущей конструкции не слишком велики, ее можно сделать тоньше на 10-15%.

Напряженно-деформированное состояние и армирование

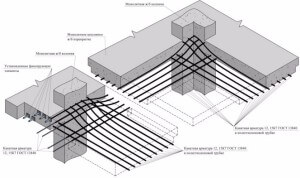

При расчете армирования монолитных оснований всегда учитывается показатель НДС, учитывающий дальнейшее «поведение» материала, его стойкость в отношении деформационных нагрузок. В зависимости от способа монтажа, плиты прогибаются не одинаково. Именно поэтому при определении оптимального характера монтажа арматуры следует заранее просчитать способ ее фиксации и распределение нагрузок. Характер опирания определяется при помощи выделения узлов/точек, на которые выпадает максимальная нагрузка.

Свойства бетона позволяют ему демонстрировать высокую устойчивость к сжатию. Но материал неустойчив к нагрузкам на растяжение. Решить эту проблему и призвано армирование. Готовый композитный материал (железобетон) требует использования соответствующих по своим характеристикам стержней.

Установка арматуры производится в зонах, подвергающихся наибольшему растяжению. Она именуется продольной или рабочей и требует использования стержней с периодическим профилем, обозначаемых как А400

Выбор шага (расстояния между отдельными элементами) имеет важное значение. Стандартным считается диапазон 150-200 мм, при этом наиболее важными областями считается центр и кромка плиты

При наличии опорных элементов (колонн, промежуточных стен) эти зоны также подвергаются наибольшему напряжению.

Выполнение армирования в верхней и нижней части бетонного слоя требует образования вертикальных соединений за счет поперечного армирования. В сложных условиях эксплуатации, при значительных нагрузках наличие этого компонента предотвращает расслаивание бетонного монолита. При отсутствии таких факторов влияния роль поперечного армирования носит скорее конструктивные функции, здесь используются стержни с гладким профилем.

Технология возведения перекрытия из бетонных плит

При помощи такого вида перекрытия можно . может не каждый, тут надо подходить к работе очень ответственно. Для того чтобы проделать такую работу, нам потребуются: бетон, арматура, плиты, утеплитель.

Работа будет состоять из следующих этапов:

Схема конструкции часторебристого железобетонного перекрытия.

1. Во-первых, нужно определить, на какую глубину будут опираться плиты. Сделать точные расчеты можно исходя из материала, из которого изготовлена опора. Если материал имеет маленькую несущую способность, то поверхность плиты, которая на него опирается, должна быть больше. Например, если плита опирается на стену из кирпича, то глубина опирания должна составлять около 90 миллиметров. Если стены блочные, то 120 миллиметров. Если стены стальные или железобетонные, то не менее 75 миллиметров.
2. Теперь можно укладывать плиты. Пожалуй, новичку не удастся сделать потолок идеально ровным. Хотя можно и попытаться. Обычно таким умением отличаются только профессиональные мастера. И они им гордятся. Не стоит надеяться, что отделка исправит неровную укладку, поэтому отнеситесь к данному этапу очень ответственно. Есть некоторые приемы, которые помогут сделать укладку если не идеальной, то практически сносной.

Итак, если мы укладываем цокольный этаж, то добиться ровной укладки будет легче всего. Сначала ровняем самый верхний край. Для этого по уровню выставим опалубку, чтобы она образовала ровную плоскость. Эту площадь покрываем ровным слоем бетона. Потом именно на этот бетон будем укладывать плиты. Все просто. Потолок получится гладкий и ровный. Хотя придется немного поработать над швами, но эта работа не составит никакого труда.

Преимуществом системы металлодеревянных балок -пространственная конструкция, которая позволяет без труда прокладывать любые коммуникации.

Если нужно сделать , то для обеспечения качественной укладки нужно предварительно сделать пояс из железобетона. Обычно это делается в таких районах, где часто происходят землетрясения. Делается это так. После того как мы выстроили стену нужной нам высоты, дополнительно делаем еще несколько рядов. После этого делаем опалубку из фанеры или любого другого прочного материала. Именно в эту нишу мы и будем заливать раствор бетона. Это позволит сделать потолок очень прочным. После того как мы проделали эту работу, можно начинать укладывать плиты. При укладке не забывайте оставлять небольшие зазоры, позже туда нужно будет положить утеплитель.

3. Переходим к утеплению торцов. Железобетон проводит тепло гораздо активнее, чем стены, поэтому нельзя допускать, чтобы оно уходило из помещения. Для этого нам понадобится организовать утепление. Для этого утепляем те части стены, где она непосредственно соприкасается с бетонной плитой. Делать утепление необходимо, потому что таким образом мы предотвратим образование конденсата. Образование влаги очень плохо влияет на состояние потолка и его внешний вид. Ведь никому не хочется видеть свой потолок покрытым ржавыми разводами. Ржавые пятна очень сложно вывести. Те, кто с ними боролся, прекрасно это знают. Эти пятна будут проступать через слои краски, шпатлевки или грунтовки

Поэтому важно предотвратить их образование сразу

https://youtube.com/watch?v=OGpMp0_N-zI

Все эти способы возведения потолочных перекрытий являются очень трудоемкими. Быстро такую работу сделать практически невозможно. Применяя данные способы установки потолков, можно значительно сэкономить на материалах, если отказаться от гипсокартона. Также у вас увеличится жизненное пространство, такой потолок будет находиться выше на 15 сантиметров, поэтому помещение будет более светлым и просторным.

Сборные железобетонные плиты – технология установки

Для монтажных мероприятий потребуется оборудование, а также инструменты:

автокран с грузоподъемностью, соответствующей массе панелей;

Они равномерно давят на стены, не требуют использования спецтехники

• стропы, которые соответствуют массе изделий, а также шнур-причалка;
• строительные леса для выполнения высотных работ;
• стальные анкеры для крепления панелей после установки;
• лом, облегчающий корректировку положения панелей при монтаже;
• отвес и мерительный инструмент для проверки правильности монтажа изделий.

Соблюдайте следующую последовательность операций:

1. Проконтролируйте горизонтальность торцевой поверхности стен по периметру. Максимальное колебание уровня может составлять 10 мм.
2. Уложите раствор цемента на подготовленную поверхность стен. Обеспечьте одинаковую толщину слоя, составляющую 2 см.
3. Застропите плиту и переместите ее к месту установки. Медленно устанавливайте, корректируя положение ломом.
4. Проверьте ширину поверхности контакта и установите плиту на место. Отсоедините крюки такелажной оснастки.
5. Зафиксируйте положение с помощью анкеров. Устанавливайте их с постоянным шагом, равным 2–2,5 м.

Важно соблюдать данные рекомендации при осуществлении работ по монтажу. https://www.youtube.com/embed/xbA9dB5Y53U. https://www.youtube.com/embed/xbA9dB5Y53U

В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
2. Сложная конфигурация в плане с “неудачным” расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Технология монолитного перекрытия: армирование

Скажем прямо – работа нудная, но не сложная. По сути, на этом этапе решения вопроса, как сделать монолитное перекрытие своими руками, понадобится связать из арматуры и проволоки объемный каркас высотой 150мм. Мало того, его еще нужно будет правильно распределить внутри опалубки и позиционировать по высоте – он должен расположиться внутри бетона, а не по самому его краю. Если говорить о других тонкостях выполнения этой работы, то дополнительно здесь можно выделить следующие моменты.

1. Армирование монолитного перекрытия производится методом вязки, а не способом сварки арматуры. Сварка, конечно, хороший вариант, и она во много раз облегчает работу, но одновременно и придает перекрытиям ненужную жесткость, которая станет причиной растрескивания плиты в случае даже незначительной усадки дома. Между собой арматура связывается тонкой вязальной проволокой – для этого даже существуют специальные приспособления, но в домашних условиях, как, в общем-то, и в условиях строительной площадки, вполне реально обойтись обычными кусачками и плоскогубцами.
2. Второй момент касается ячейки и размеров арматуры – стандартная ячейка при изготовлении подобных конструкций составляет 100 на 100мм. Что касается арматуры, то ее сечение рассчитывается исходя из площади перекрытия – в принципе, ячейка тоже является расчетной величиной, и если вы не хотите проблем, то эти расчеты лучше выполнить. Делают это специалисты исходя из различных параметров. Вообще строить дом, надеясь на русский авось, как-то неправильно – как минимум должна быть какая-то проектная документация, гарантирующая капитальность постройки. Это к тому, что все эти детали, связанные с монолитным перекрытием, закладываются еще на стадии проектирования дома.

Армирование монолитного перекрытия фото

А во всем остальном вязка арматуры является довольно простым процессом, в котором еще одним немаловажным моментом, обеспечивающим удобство в работе, является последовательность действий. Выглядит она следующим образом – сначала вяжется плоский каркас из арматуры по всей поверхности перекрытий. Потом он приподнимается сантиметра на два над опалубкой, после чего к нему привязываются короткие кусочки арматуры, которые в некотором роде можно назвать стойками. Дальше к этим стойкам крепится второй ярус каркаса, который можно увязать секциями заранее. В общем-то, все – как видите, ничего сложного здесь нет, и с этой работой реально справиться своими руками.

Виды и маркировка

Все плиты перекрытия по способу и месту изготовления можно разделить на два типа:

• монолитные;
• сборные железобетонные.

Монолитные

Изготавливаются непосредственно на строительной площадке по технологии монолитных работ:

• устройство опалубки;
• монтаж армирующего каркаса;
• заливка бетона.

Чаще всего монолитные плиты перекрытий используются в тех случаях, когда проектом предусмотрен каркас здания, возводимый из монолитного бетона. Но и в случае сборного варианта каркаса практически в каждом проекте содержаться участки с монолитными плитами перекрытий.

Достоинства монолитного варианта:

• экономия в расходе материалов;
• отсутствие швов между плитами и, как следствие, более надежная и герметичная конструкции перекрытия;
• возможность при правильном выполнении работ получить конструкцию с большим сроком службы.

Недостатки монолитных плит перекрытия:

• невозможность выполнять работы в холодное время года или значительное удорожание их стоимости;
• большая трудоемкость работ и необходимость набора конструкцией прочности, что ведет к значительному увеличению сроков строительства;
• серьезные требования к качеству работы и материалов, которые сложнее выполнить в условиях строительной площадки.

Сборные железобетонные плиты

Чаще всего под плитами перекрытия понимают именно сборные железобетонные конструкции, которые изготавливаются на заводах ЖБИ и ЖБК, затем доставляются на объект и монтируются.

По сути, единственным недостатком данной конструкции является незначительный перерасход материалов и несколько менее жесткая, по сравнению с монолитом, конструкция перекрытия. Но даже этот минус можно в значительной степени нивелировать, используя наиболее подходящий тип сборных ж/б плит, которых выпускается значительное количество. А плюсы от использования рассматриваемого варианта очевидны:

• гарантированное качество изделий, которое гораздо легче обеспечить в заводских условиях;
• скорость и простота монтажа;
• возможность выполнения работ в течение всего года.

Существует большое количество разнообразных сборных ж/б плит перекрытия. Их можно условно разделить на две большие группы:

пустотные. Самые обычные и наиболее часто применяемые конструкции. Могут использоваться практически везде, наиболее часто – в междуэтажных перекрытиях. Наличие пустот внутри плит позволяет обеспечить лучшую тепло- и звукоизоляцию. В свою очередь делятся на несколько подгрупп, подробнее о которых – в разделе маркировка;

ребристые. Чаще всего применяются для сооружения кровли в промышленных зданиях (склады, ангары, гаражи, цеха), в том числе неотапливаемых. Обладают повышенной несущей способностью и прочностью.

Как уже было отмечено, наиболее часто встречается обыкновенная пустотная плита перекрытия. Их выпускается множество видов. Для того чтобы понять, какая именно нужна, разработана специальная маркировка.

Маркировка

ГОСТ 9561-91 четко описывает требования, предъявляемые к производству пустотных плит перекрытия, а также существующие их виды. Раздел 1.2.1. перечисляет их все.

Тип плиты	Описание
1ПК	толщиной 220мм с круглыми пустотами, диаметром 159мм, предназначенные для опирания по двум сторонам
1ПКТ	то же, для опирания по трем сторонам
1ПКК	то же, для опирания по четырем сторонам
2ПК	толщиной 220мм с круглыми пустотами, диаметром 140мм, предназначенные для опирания по двум сторонам
2ПКТ	то же, для опирания по трем сторонам
2ПКК	то же, для опирания по четырем сторонам
3ПК	толщиной 220мм с круглыми пустотами, диаметром 127мм, предназначенные для опирания по двум сторонам
3ПКТ	то же, для опирания по трем сторонам
3ПКК	то же, для опирания по четырем сторонам
4ПК	толщиной 260мм, с круглыми пустотами, диаметром 159мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам
5ПК	толщиной 260мм, с круглыми пустотами, диаметром 180мм, предназначенные для опирания по двум сторонам
6ПК	толщиной 300мм, с круглыми пустотами, диаметром 203мм, предназначенные для опирания по двум сторонам
7ПК	толщиной 160мм, с круглыми пустотами, диаметром 114мм, предназначенные для опирания по двум сторонам
ПГ	толщиной 260мм с грушевидными пустотами, предназначенные для опирания по двум сторонам
ПБ	толщиной 220мм, изготовляемые методом непрерывного формирования на длинных стендах и предназначенные для опирания по двум сторонам

На основании приведенной классификации можно понять, что означает каждая буква и цифра в наименовании изделия. Для этого достаточно рассмотреть следующий пример.

Лучшие марки СМП

Сегодня отечественные строители отдают предпочтение нескольким фирмам по производству подобных конструкций.

Teriva

Современные сборно-монолитные системы перекрытий компании «Терива» (Польша) представляют собой комплекты, в которые входят:

• облегченные ЖБ балки (120 х 40 мм при весе 13,3 кг);
• пустотелые блоки, изготовленные из керамзитобетона (вес 1 элемента 17,7 кг);
• ребра жесткости (для лучшего распределения нагрузок), которые устанавливаются на расстоянии не менее 1,8 м друг от друга;
• монолитный бетон;
• армопоясы.

При монтаже подобных систем нагрузка равномерно распределяется на уровне 4,0, 6,0 или 8,0 кН/м2.

Полезно! Для цокольных и межэтажных перекрытий нормативная нагрузка составляет 150 кг/м2. Если речь идет о монтаже чердачной плиты, то этот показатель должен быть не менее 70 кг/м2.

Системы «Терива» бывают двух типов: для жилищного и гражданского строительства. Первая категория отличается по предполагаемой высоте перекрытий:

• 4,0/1 подходит для перекрытий высотой до 0,24 м.
• 4,0/2 — для монтажа плит толщиной 0,30 м.
• 4,0/3 — для более толстых перекрытий высотой 0,34 м.

Для гражданского строительства предусмотрены системы «Терива» 6,0 и 8,0.

Стоимость 1 м2 такого перекрытия обойдется порядка 1 300 рублей.

Marco

Отечественный производитель сборно-монолитных перекрытий «Марко» занимает лидирующие позиции на российском рынке уже более 30 лет. За это время компания создала 3 наиболее известных типа СМП, которые пользуются сегодня наибольшей популярностью:

Марко Полистирол. Данная система перекрытий отличается самым малым весом, так как при изготовлении блоков применяется более легкий материал — полистирол бетон. Благодаря этому перекрытие не требует дополнительного утепления и отличается прекрасной звукоизоляцией. Стоимость системы составляет 1 618 рублей за м2. Однако стоит учитывать один недостаток данного типа перекрытия. Дело в том, что в состав блоков из полистирол бетона входит крупнофракционный наполнитель, из-за чего прочность всей конструкции снижается до 150-300D.

Также стоит обратить внимание на производителя «Колумб», который активно сотрудничает с «Марко». При использовании готовых систем монтаж сборно-монолитных перекрытий своими руками производится намного быстрее

При использовании готовых систем монтаж сборно-монолитных перекрытий своими руками производится намного быстрее.
