Дымоход сэндвич своими руками

Особенности дымохода «сэндвич»

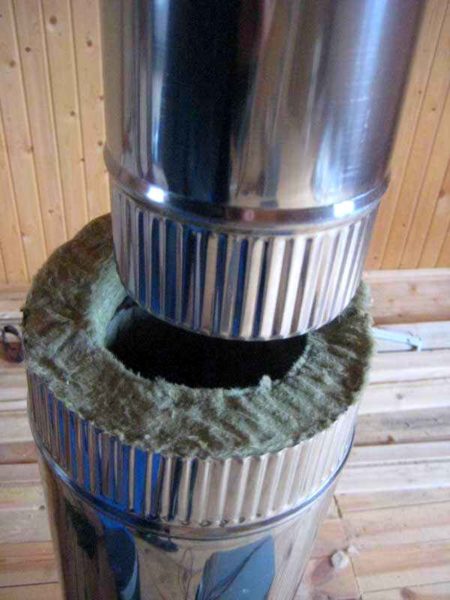

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м3.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Кроме того, сэндвич-дымоходы имеют отличные технические характеристики:

• все элементы имеют круглое сечение, которое для дымоотводящего канала является идеальным. Если в углах прямоугольного профиля образуются вихри, препятствующие движению дыма, то в круглом подобные явления отсутствуют;
• стенки внутренней части являются очень гладкими, в силу чего они слабо зарастают сажей и не препятствуют стеканию конденсата;
• сталь не впитывает конденсат и, благодаря легирующим добавкам, проявляет стойкость к действию имеющихся в нём кислот;
• тонкая стальная труба быстро прогревается, что сводит объём образования конденсата в момент растопки к минимуму.

Теперь о недостатках. Потенциальному покупателю следует быть готовым к тому, что:

• сэндвич-дымоход стоит достаточно дорого;
• при этом ресурс у него совсем невпечатляющий: срок службы составляет всего 10–15 лет.

Общие требования к дымоходам

Требования регламентируются сборником СНиП 41-01-2003

Уделяется внимание проходу сэндвич-трубы через крышу, устройству горизонтальных и вертикальных участков и высоте оголовка над поверхностью кровли. Выдержки из нормативных положений:

• допускается минимальное число горизонтальных участков в конструкции, длина каждого не превышает 1 м;
• возвышение делается не меньше 0,5 м над поверхностью плоской кровли;
• вершина не делается ниже линии, условно проведенной от конька крыши перпендикулярно к карнизу под углом 10° к уровню горизонта;
• труба возвышается на 0,5 м над коньком при выходе на скатной крыше, высота наружной части трубы достигает от 1,5 до 3,0 м;
• повороты дымохода выполняются под углом в 30°;
• не допускается нагревание дыма внутри полости свыше 500°С;
• сечение не уменьшается при устройстве наклонных и горизонтальных участков;
• протяженность — не меньше 5 м от решетки колосников до оголовка дымохода; в домах без чердака разрешается длина менее 5 м, если есть хорошая тяга;
• высота конечной точки делается больше или равной высоте расположенных рядом выходов вентиляции;
• труба дымохода оканчивается выше окон, расположенных близко строений.

Что следует учитывать во время выбора дымохода

Внутренний канал изготавливается из нержавейки, т.к. он воспринимает негативное действие температуры. Труба дымоходной системы с руслом из оцинкованного металла используется для вывода дыма от газовых агрегатов. Учитываются такие обстоятельства при выборе:

1. Качество металла, влияющее на срок работы изделия и стойкость к нагреванию.
2. Материал теплоизоляции и его плотность. Показатели определяют способность слоя выдерживать нагревание без разрушения;
3. Вид бокового соединения на трубе. Для мощных котлов трубы сваривают лазером, а катаные швы предназначены для газовых котлов.

Материал внешней оболочки используют разный:

• для твердотопливных котлов рекомендуется оцинкованный металл или нержавеющая сталь;
• низкотемпературные каналы отвода изготавливают из меди, латуни, полиэстера.

Нержавейку применяют марки 310 S, 316Ti и 321 — это стандартные металлы универсального назначения. Материал выдерживает нагревание в составе изделия без разрушения до температур +850…+1000°С.

Как выбрать диаметр и месторасположения дымохода

Выбираются трубы диаметром от 115 до 120 мм для дымохода небольшого частного дома или загородной дачи. Мощность отопления не превышает показателя 3,6 кВт в таких зданиях. Трубы применяются с диаметром больше 180 мм для вывода дыма от отопительных котлов с мощностью свыше 5 кВт. Сэндвичи используются диаметром больше 220 мм для печей от 7 кВт. Трубы выпускают разных диаметров, поэтому параметры подбираются без труда.

Дымоход располагается на скатных крышах наиболее близко к верхнему ребру по причинам:

1. Требуется максимальное движение воздуха для создания хорошей тяги. В этой области крыши наивысший барьер кровли не препятствует передвижению потоков.
2. Вертикальный стояк обеспечивает требуемые параметры общей длины в 5 м от колосниковой решетки из-за его расположения в наиболее приподнятом месте крыши.

Высота дымохода, его расположение учитываются совместно с отдельными соединительными элементами, диаметр которых не отличается от основной трубы. Возникают трудности, если это правило не соблюдено, и требуется делать переходники в местах соединения.

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры

Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

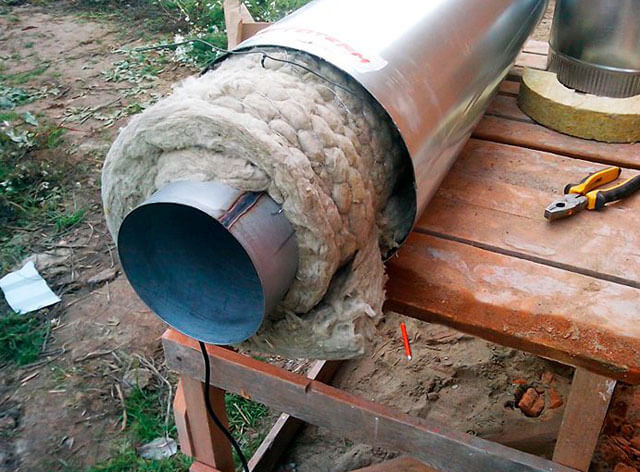

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 – 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб

Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция Пошаговая инструкция по монтажу и установке сэндвич-дымохода своими силами.

Почему в бане нельзя ставить дымоход из асбестоцементной трубы

У моих знакомых сгорела баня. Причина возгорания — цементно-шиферная труба. Она перегрелась и треснула. Куски шифера и искры разлетелись по чердаку. А там сухие веники и банные принадлежности. Баня сгорела до фундамента. Вот, что значит — сэкономили на нормальном дымоходе.

Аналогичная ситуация — в большой рубленой бане, на неотапливаемом чердаке поставили дымоход из асбестоцементной трубы. При перегреве она взорвалась. Не ставьте такие трубы!

Почему это произошло? Банные печи прямого горения часто раскочегаривают до высоких температур. На выходе получают 600-800 °С. А максимальная температура отходящих дымовых газов в асбестоцементной трубе не должна превышать 300 градусов Цельсия. Иначе материал перегревается. Дымоход разрушается, зачастую с взрывным эффектом и разлётом осколков, и возникает пожар.

Почему нужно соблюдать противопожарные расстояния при проходке дымоходом перекрытий

Прежде, чем мы опишем трагическую ситуацию, которая произошла с пользователем FORUMHOUSE Vokmas расскажем, что такое разделка и отступка. Итак:

• Отступка: Пространство между наружной поверхностью печи или дымового канала (трубы) и защищенной или не защищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.
• Разделка: Утолщение стенки печи или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего материала.

Разделка не должна быть жестко связана с конструкцией здания.

У меня сгорел дом. Причина возгорания в дымоходе. При усадке перекрытия брусового дома раздвинулся модуль сэндвич-дымохода. Огонь ушел в перекрытие. Дымоход я не обслуживал. Был уверен, что современные дымоходы не требуют внимания в течении гарантийного срока. Вызвали пожарных. Пока они ехали, тушили огонь самостоятельно. Использовали огнетушители и воду, тщетно… Пожарные ехали целый час. Признались, что нашли нас не по адресу, а по столбу дыма. Приехали с почти пустыми бочками и еще застряли на въезде во двор. Еле выехали. Тушить дом толком нечем. Пожарные развернулись и поехали за водой. Вернулись минут через 40-50. А что толку? Лучше бы все сгорело, было бы меньше работы по демонтажу дома.

Дымоход из-за которого начался пожар.

Соблюдайте противопожарные нормы при разделке и отступке дымохода и не думайте, что качественный сэндвич-дымоход — гарантия от пожара.

Температура уходящих дымовых газов не должна превышать 400 °С для труб из нержавеющей стали

Важно! Оставляйте от внешней трубы сэндвича до конструкции перекрытия сделанного из горючего материала 25 см, при условии, что оно защищено, и 38 см до незащищенной поверхности. Пространство должно быть заполнено несгораемым материалом

Конструкции считаются защищёнными, если они зашиты металлическим листом по асбестовому картону толщиной 8 мм или покрыты штукатуркой толщиной 25 мм по металлической сетке.

Кстати, Vokmas отстроил дом заново.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

1. фланцевое;
2. по конденсату;
3. байонетное;
4. по дыму;
5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала. Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

• PAROC ROB 80t;
• МАТ 30;
• ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Установка мастер-флеша

Система используется для уплотнения и герметизации проходных мест при проведении сэндвич-дымохода через кровлю. В народе устройство называют выдрой или проходкой. Приспособление напоминает пирамиду, имеющую в основании фланец. Элемент делается из упругого материала. База выполняется прямоугольного или квадратного сечения. Содержит окружности в поперечнике, они образуют вертикальные выступы или конусообразные ступени.

Крепление элемента на крыше:

1. Обрезку выполняют ножом после определения диаметра кольца в месте прохода.
2. Приспособление натягивают на трубу, с усилием опускают на поверхность крыши.
3. Наносится герметик или битум на основание, крайние участки выдры заводятся под покрытием.
4. Крепят устройство саморезами с прессовыми шайбами.

Не ставят метизы во впадины покрывающего материала, т. к. по ним стекает влага. Иногда используется хомут, если не получено прилегание.

Инструментарий и перечень нужных материалов

Теперь стоит рассмотреть, ка произвести монтаж дымохода в бане из сэндвич труб.

Перечень деталей и материалов будет следующим:

• Для начала нужно обзавестись достаточным количеством трубы.
• Детали для создания перехода сквозь потолок и кровлю – как правило, это проходной узел и кровельный фартук. Их можно либо купить, либо сделать самому.
• Теплоизолирующий материал, которым может служить керамзит или базальтовая вата.
• Переходники и тройники. Они нужны для организации поворотов трубопровода.

Для монтажа сэндвич трубы для бани своими руками понадобится обзавестись такими элементами и инструментами:

• Хомуты для фиксирования стыков и закрепления трубы к стене. Крепежи лучше размещать через каждые 150 см или в зонах разветвления труб. Чтобы стыки получались герметичнее, можно воспользоваться жароустойчивыми герметиками.
• Сверху на дымоход устанавливают оголовок, защищающий трубу от осадков.
• Инструментарий: лобзик, стамеска, отвертка, шуруповерт, уровень и рулетка.

Установка дымохода из сэндвич труб

Конструкция дымохода для котла со сборником конденсата

Прежде чем монтировать дымоход, нужно подобрать главную деталь и дополнительные материалы в зависимости от вида отопительного устройства. Для агрегатов, которые работают на газовом топливе, подходят наиболее бюджетные модели, если речь идет о печи традиционного или банного типа, стоит отдавать предпочтение качественной и более дорогой системе. Сначала воздуховод подключают к котлу, затем выводят его сквозь потолок на кровлю.

На котел

Отопительный котел с выходным патрубком горизонтального типа со стороны монотрубы можно закрепить при помощи моно-тройника, дополненного заглушкой со сборником для конденсата. Поверхность выхода к центру изнутри покрывают герметичным слоем с жаростойким эффектом. После тройник плотно надевают на печной патрубок, задвигают до конца и закрепляют в соединительной части с кронштейном хомутом по правилам

Важно проверять вертикальность любой оси тройника заранее, лишь после этого его разрешается крепить к поверхности стены анкерами либо дюбелями

Через потолок и крышу

При выводе трубы через крышу необходимо соблюдать правила пожарной безопасности

При поэтапной установке воздуховода участок для выведения трубки понадобится сдвигать в одну из сторон по направлению от конька. Если она пройдет сквозь него, при монтаже проходного узла будет нарушена структура коньковой балки и стропил. Сэндвич-трубу устанавливают через потолок в соответствии со всеми нормами строительства и правилами пожарной безопасности.

После выбора подходящего места нужно сделать отверстие по предварительной разметке. Затем его прикрепляют к торцам при помощи гвоздей или саморезов и оббивают края термоустойчивым изолятором. Собирать проходной узел потолка нужно по схеме, сам короб прикрепляется к потолку при помощи саморезов. Далее сэндвич-конструкция протягивается сквозь узел и фиксируется преимущественно вертикально.
