Какие бывают кабельные каналы (короба, лотки)

Этапы монтажа

Установка трасс для проводов состоит из комплекса мероприятий. Они требуют ответственного подхода. Помимо монтажа, следует выполнить ряд подготовительных задач. Далее подробно остановимся на каждом из этапов.

Схема электропроводки

Сначала делается схема электрической проводки в помещении. Её можно составить своими руками, имея понятие об электричестве. В противном случае понадобится воспользоваться помощью специалистов.

Чертеж прохождения кабель-канала

Следующим шагом станет выполнение чертежа прокладки кабельных лотков с учетом месторасположения всех распределительных коробок, выключателей и розеток. Для этого лучше использовать программу с возможностью вывода трехмерного изображения.

Схема прокладки электропроводки по кабель-каналам к

Покупка электротехнического короба с аксессуарами

Далее нужно подсчитать требуемое количество аксессуаров. Они необходимы для эстетичного вида стыковых соединений. Для исключения дальнейших проблем с монтажом, следует приобретать аксессуары и кабельные трассы одной марки.

Разметка трассы кабель-канала

По ранее подготовленному чертежу переносят разметку прокладки электротехнических лотков на стены. Для выдерживания горизонтали и вертикали следует воспользоваться отвесом и уровнем. При наличии лазерного нивелира достаточно использовать его.

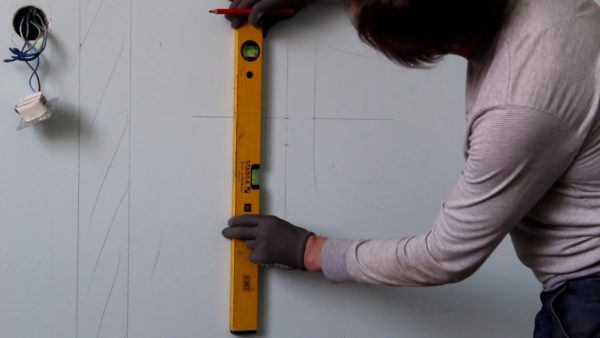

Разметка стен под электропроводку

Подготовка кабель-канала к монтажу

На указанном этапе понадобится подготовить соответствующие длины кабельных каналов. Рекомендуется осуществлять резку по мере установки коробов. Также необходимо иметь в виду, что мини кабельные трассы не комплектуются продольными соединительными аксессуарами. Для получения красивого соединения необходимо:

1. Использовать два короба, один из них смонтировать цельным.
2. Второй отрезать на требуемую длину вместе с защитной крышкой.
3. Сначала устанавливается отрезанная крышка на цельный короб, а затем защелкивается неповрежденная крышка.

Фиксация кабель-канала по размеченной трассе

Крепление к стене электротехнического лотка может быть выполнено жидкими гвоздями, саморезами по дереву или металлу, дюбель-гвоздями. Рекомендуется вкручивать крепеж в шахматном порядке. При использовании жидких гвоздей, следует наносить клей на тыльную часть короба в виде зигзага.

Крепление кабель-канала к стене

Прокладка и закрепление кабелей в канале

При укладке проводов в кабель-канал понадобится придерживаться следующих правил:

1. Силовая проводка должна размещаться без скручивания между собой.
2. Укладывать телефонные, компьютерные и телевизионные кабельные линии необходимо отдельно от силовой электрической проводки.
3. Фиксация проложенных в коробе проводов выполняется распорками и хомутами.

Установка электрических элементов

Остается выполнить подключение выключателей и розеток, закрепив устройства в подготовленных местах.

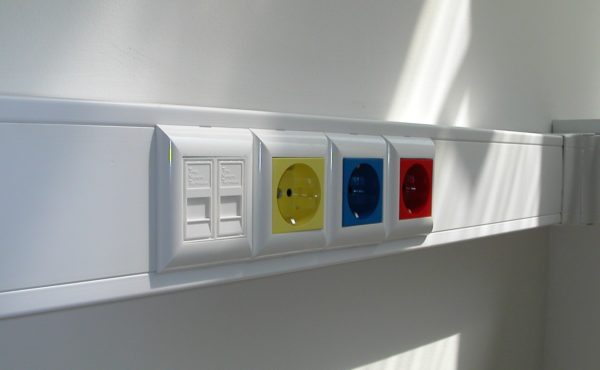

Монтаж розеток в кабель-канале

Закрытие крышки

Защелкнуть защитные кожуха по всей длине смонтированной кабельной трассы.

Источники

• https://chudoogorod.ru/prochee-dacha/dlya-chego-nuzhen-kabel-kanal.html
• https://www.elektro.ru/articles/detail/vidy-kabel-kanalov-i-ikh-kharakteristika/
• https://aqua-rmnt.com/ehlektrosnabzhenie/koroba-dlya-elektroprovodki-plastikovyie.html
• https://stroychik.ru/elektrika/kabel-kanaly
• https://srbu.ru/elektrika-v-dome-i-kvartire/461-kabel-kanaly-vidy-i-razmery.html
• https://220.guru/electroprovodka/provoda-kabeli/montazh-plastikovogo-koroba.html

Подготовка к работе

Прежде чем выполнить прокладку кабеля в кабель-канале, необходимо продумать схему и технологию монтажа. В первую очередь создается рабочий чертеж, с указанием типов и количества проводников, которые планируется проложить. На основании эскиза нужно приобрести необходимое количество коробов, аксессуаров, выключателей и розеток.

Перед тем, как выполнить крепление кабель-канала к стенам, нужно произвести разметку трассы прокладки электропроводки. В местах укладки кабельных линий не должно возникать угрозы их механического или теплового повреждения. Расположение выключателей и розеток должно обеспечивать удобное и безопасное пользование ими.

При покупке электрофурнитуры необходимо проверить исправность замков, фиксирующих крышку изделия, которая должна закрываться с характерным щелчком и надежно держаться на профиле. Самопроизвольное открытие исключено.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Как правильно проложить кабель в канализации?

Кабельную канализацию составляют:

1. Смотровые колодцы;
2. Трубы;
3. Устройства для монтажа.

Проложив кабель в канализационную систему городских джунглей, вы получаете гарантию его безопасности. Кабель прокладывают в существующую канализацию или создают новую систему работники специальной организации, которые должны перед этим получить необходимое разрешение.

Прокладка кабеля в канализации является наиболее надежным способом в городах, поскольку дает гарантию, что кабель не повредят рабочие во время проведения земельных работ, а также кабель надежно защищается от негативного внешнего воздействия. Для этого рекомендуется использование специального кабеля для прокладки под землей.

Все способы по прокладке электрического кабеля, которые описаны выше, хороши на определенных этапах укладки и стартовых условиях. Необходимо только не забывать о том, что перед выбором того или иного способа и началом прокладки кабеля лучше проконсультироваться со специалистами, которые могут порекомендовать вам конкретные виды кабеля, подходящего именно вам, либо предложат самые приемлемые способы укладки.

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Достоинства и недостатки открытой проводки

К достоинствам можно отнести следующие моменты:

• Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
• Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
• Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
• Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

• Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
• Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5  метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

• составить чертеж обустраиваемого объекта с точными размерами;
• определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
• выбрать оптимальную трассу проводки и нанести ее на план;
• купить короба с аксессуарами согласно сделанной схеме;
• разметить путь электропроводки;
• правильно подготовить короба к установке;
• соорудить канал для укладки кабеля;
• уложить провода, правильно закрепить их и закрыть крышки;
• установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

• удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
• от потолка желательно отступить min 15 см, от оконного проема min 10 см;
• ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

О проводке в кабель канале

Чем так привлекательна, открытая электропроводка в кабель канале. Во-первых, монтаж такой проводки не требует грязных строительных работ по устройству штраб, разводка электропроводки делается быстро и после работ не нужны отделочные работы. Во-вторых, до электропроводки в кабель канале легко добраться для ремонта, а также легко добавлять новые линии электропроводки, в случае надобности.

Это особенно интересно, если полностью меняется напольное квартиры и как следствие нужно менять квартирные плинтуса. Например, выбрав линолеум, как новое покрытие пола, можно закрыть стык линолеума и стены плинтусом с кабель каналов, который отлично скроет новую или дополнительную электропроводку. Под все виды линолеума: бытовой, коммерческий, полукоммерческий вы легко подберете плинтус с кабель каналом близкий по цвету и дизайну постеленному линолеуму.

Состоят кабель каналы из основания и крышки. Соединяются элементы кабель канала с помощью специальных аксессуаров. Степень защиты IP кабель каналов IP 20 ( основание перфорировано) или IP 40 ( гладкое основание). Есть короба с IP 44, с повышенной влагозащищенностью.

Для электропроводки квартиры используются, так называемые, миниканалы. Изготавливаются они из самозатухающего пластика ПВХ, не обязательно белого цвета. Комплексные системы кабель каналов с встраиваемыми розетками и выключателями используются, в основном, для офисной проводки и организаций рабочих мест. Хотя возможны варианты.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

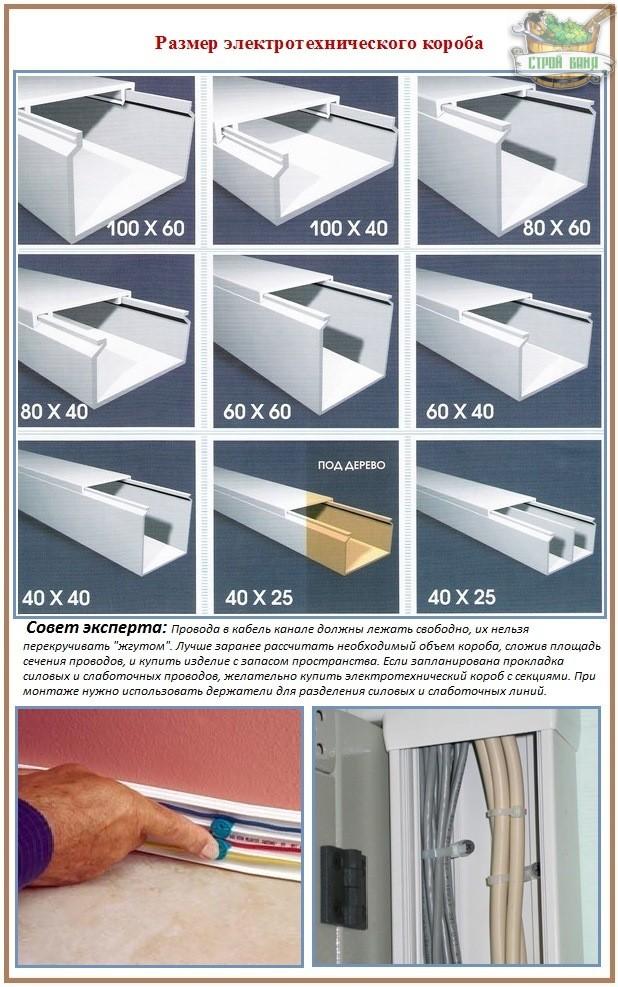

Основные размеры кабель-каналов

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто

То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели.

Декоративный пластиковый короб под дерево.

Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки

Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах

Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Плинтусные короба для прокладки кабеля.

Открытая проводка в пластиковых трубах

Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

Открытая проводка в пластиковых трубах

Наружная проводка

Монтаж электропроводки в гофре

Подготовительные работы и монтаж

Полезно: Короба изготавливают из металла (сталь, алюминий) или пластика. Работы по их крепежу будут различаться некоторыми нюансами.

Перед креплением коробов оцените состояние потолка и стен, где вы планируете разместить будущую конструкцию. От того насколько прямые и ровные поверхности будет зависеть результат.

Вам потребуется инструмент для разрезания короба. Единого мнения нет, каждый использует то, чем ему удобнее работать: полотном по металлу, строительным ножом, болгаркой.

Внимание! При работе с болгаркой не забывайте о мерах предосторожности и защиты дыхательных путей респиратором

Заключение

Для самостоятельной замены проводки в городской квартире из инструментов потребуются пассатижи, отвертка и перфоратор для штробления стен. Если есть опыт работы с ними, то особых сложностей возникнуть не должно. Главные ошибки обычно допускаются при подготовке электропроекта, а не на этапе монтажа. Поэтому проектирование с расчетами защиты и толщин проводов стоит заказать у специалистов. А вот большую часть электромонтажных работ вполне можно выполнить самому, немного сэкономив на квартирном ремонте.
