Укладка мягкой черепицы

Как осуществляется монтаж мягкой кровли

Фото мягкой кровли позволяют сделать вывод о том, что это не сложный для укладки материал. Он размещается на предварительно закрепленные деревянные плиты. Укладка осуществляется от центральной части крыши к ее торцевым участкам. Выступы последующего ряда накладываются на крепление предыдущего

Для тех, кто делает такую работу, важно использовать смешанную систему отбора листов из разных упаковок. Это поможет избежать эффекта пятнистости крыш

При правильном монтаже крыша из гибкой черепицы прослужит достаточно долго.

В местах выхода на поверхность дымоходов необходимо провести дополнительные изоляционные мероприятия и создать защиту из резиновых уплотнителей. Для монтажа коньковой части используются специальные листы в виде плитки. Если разобраться и правильно укладывать мягкую черепицу, можно сделать очень красивую крышу. Но если есть возможность привлечь специалиста, это поможет свести вероятность допущения ошибок до нулевой отметки. Это ведь крыша все-таки.

Монтаж мягкой черепицы: основные правила

Давайте определимся ещё с одним понятием, раз начали разбирать эту тему. Кровля из мягкой черепицы подразумевает такое определение, как гонт. Что это такое? Гонтом изначально называли отдельные деревянные пластины для кровли.

Технология монтажа мягкой черепицы

Так как сейчас дерево не используется в кровельных работах, это понятие перекочевало в сферу битумной черепицы. Гонт – это отдельная штучная пластина гибкой мягкой черепицы. Они бывают разных форм, размеров, текстур и цветов. Кстати, перед монтажом обязательно перемешайте гонты из разных пачек, так как цветовой оттенок у них может быть разный.

Монтаж мягкой черепицы начинают с разметки кровли. Меловым шнуром отмечают горизонталь и вертикаль в размер гонта, с учётом нахлёста. Эта разметка будет примерным ориентиром для укладки. Затем крепят стартовую полосу по нижней карнизной части крыши. Гонты проклеиваются битумной мастикой и прибиваются гвоздями.

Монтаж рядовых компонентов

После этого ведётся укладка рядовой черепицы (основной). С тыльной стороны удаляется защитная плёнка, и гонт укладывается на стартовую полосу. Смещение вверх по отношению к стартовой полосе делается 1-1,5 см. Получается один гонт практически весь лежит на другом.

Так как черепица имеет разные конфигурации, второй ряд укладываем со смещением в сторону согласно инструкции именно для данного рисунка. Гонты приклеиваются и прибиваются кровельными гвоздями. Если уклон крыши меньше 45 градусов, то используется 4 гвоздя на гонт. А если крыша круче 45 градусов, то применяются уже 6 гвоздей. Места крепежа гвоздями указаны в инструкции к черепице. Из-за разной конфигурации они имеют разные места фиксации. Последующие верхние ряды укладываем также внахлёст и со смещением в сторону относительно нижнего ряда.

Укладка коньковой черепицы

Эту процедуру оставляют напоследок. Применяется здесь стартовая полоса или режется рядовая черепица. Начинают закрывать конёк с подветренной стороны, чтобы ветер не задувал воду в стык кровельных кусочков. При необходимости применяют термофен (если черепица не совсем эластичная).

Когда выполнена вся работа, крыша из мягкой черепицы выглядит весьма солидно и богато. При нагреве солнышком она со временем спекается в одно целое и о протечках можно совсем забыть. В завершении всей проделанной работы ещё следует смонтировать водостоки. Они придадут постройке серьёзный статус, так как современные водосточные системы выглядят очень красиво и привлекательно. Но а самое главное — выполнят свою прямую функцию.

В заключении хочу порекомендовать познавательное видео, так как в статье не отражены все тонкости и нюансы. Там показаны работы с материалом «Шинглас», но технология укладка мягкой черепицы других фирм примерно такая же.

Желаю Вам удачно и продуктивно поработать, а кто желает не пропускать выхода новой информации, рекомендую подписаться на наш паблик VK. Статья была познавательной? Тогда порекомендуйте её друзьям, а если нет — оставьте свои замечания. Всем удачи, пока!

Цитата мудрости: Когда не знаешь, что сказать, говори правду.

https://youtube.com/watch?v=4BaXg5tjZeY

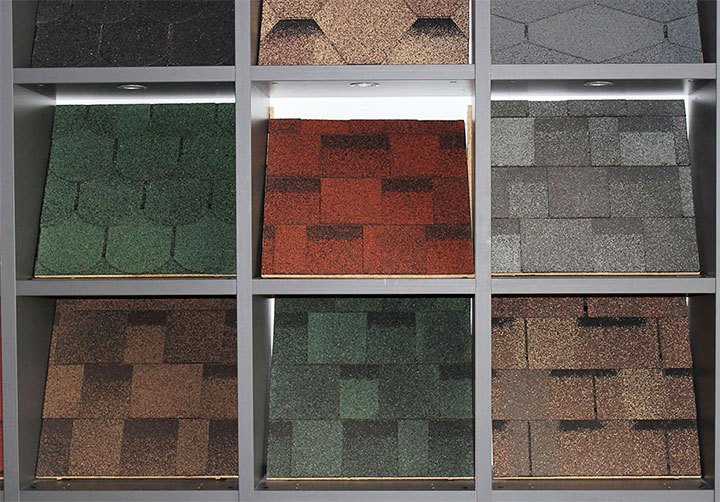

Ключевые критерии качества при выборе гибкой черепицы

Сводятся к следующему перечню:

Проверка на гибкость. Нужно попробовать согнуть элемент. Качественный гонт без проблем вернется в исходное положение, без потерь для внешнего вида.
Отсутствие ярко выраженного запаха. Если же он присутствует, то это говорит о низком качестве сырья

Материал быстро потеряет необходимую эластичность.
Внешнее покрытие из каменной крошки должно быть нанесено равномерно и не осыпаться.
Минимальная толщина гонта в один слой – 4 мм
Изделия с меньшим показателем брать не стоит.
Если у черепицы самоклеющаяся поверхность, важно обращать внимание на дату производства. Если прошло больше, чем полгода, придется клеить элементы со строительным феном
Такая черепица считается старой.

Чтобы кровля получилась качественной и долговечной, важно ответственно подойти к подготовке основания, обеспечить герметичность покрытия и не экономить на крепежных элементах

Защита фронтонов и карнизных свесов

Периметр крыши оснащён металлическими планками. Они необходимы для защиты ослабленных участков каркаса от влаги. Планка лежит на краю креплений и выступает краем. Линия ребра должна совпадать с линией контура крыши. Кровельные гвозди закреплены к зигзагообразному участку после 10−15 см.

Если необходимо соединить обе рельсы, они заложены с перекрытием 3−5 см, не менее 2 см. Полосы фронтона перекрывают карниз в углах крыши. В местах конечности и сцепления крепления забиты 2−3 см.

Большинство производителей гибких кровель рекомендуют устанавливать оба типа металлической защиты на верхней части подкладки барьера. Однако разработчики бренда «Shinglas» рекомендуют разместить прутья под барьер, а фронтоны над ним. Перед установкой фронтонов и карнизов на доске рекомендуется сначала пробить стержень, и уже прикрепить металлическую защиту к нему.

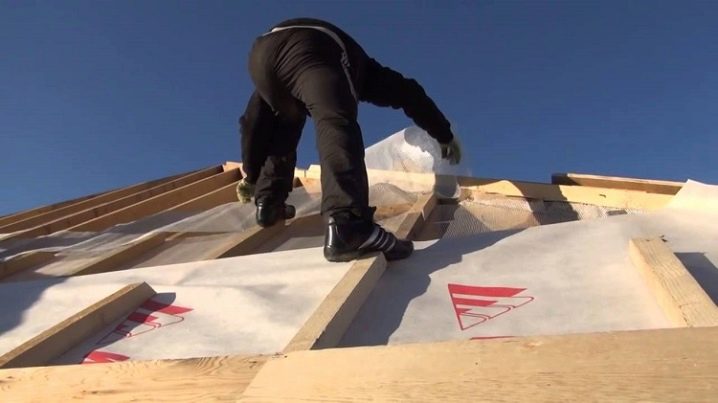

Укладка супердиффузионных мембран

Мембраны крепятся к элементам стропильной системы поверх теплоизоляционного материала и фиксируются контрбрусом. При этом необходимо обеспечить вентиляционные каналы.	На линиях коньков и хребтов необходимо обеспечить нахлест (как минимум 20 см).
При уклоне ската более 22°, необходимо обеспечить нахлест не менее 15 см (линия нахлеста отмечается на полотне). При уклоне ската менее 22°, нахлест должен быть не менее 20 см.	Линии нахлеста, технологические отверстия и повреждения, случайно возникшие в процессе монтажа, необходимо укрепить клеящей лентой. Участки примыканий следует укрепить герметиком или бутиловой лентой.
	Особенности контрбруса: Ширина и толщина – не менее 5 см. Используются фрагменты длиной от 150 см. Зазор между торцами –не менее 5 см. Не допускается нависание концов досок обрешетки (для OSB) над промежутками между фрагментами контрбруса. Промежутки между фрагментами контрбруса не должны располагаться на одной линии.

Правильное основание – залог успеха

Как было сказано выше, черепица битумная очень требовательно относится к качеству основания, на которое укладывается. Оно должно быть сплошным и тщательно выровненным. Материалы для его создания могут быть разными – фанера, древесина, плиты OSB и т. д

Важно помнить, что при укладке плит или листов материала между ними всегда оставляется небольшой зазор. Он обеспечит возможность компенсационного расширения, когда материал под действием влажности или температуры будет увеличиваться в размерах

В противном случае (если зазоров не будет) кровля пойдет волнами. Крепление листов к обрешетке производится при помощи саморезов или гвоздей – главное, чтобы их шляпки были утоплены в материал.

Обрешетка под мягкую черепицу

Таблица. Зависимость толщины материала от шага обрешетки.

Шаг между отдельными элементами обрешетки, мм	Доски, толщина в мм	Фанера, толщина в мм	Плита OSB, толщина в мм
600	20	12	12
900	23	18	18
1200	30	21	21
1500	37	27	27

Большое значение имеет и обустройство вентиляции. Это должны быть продухи, отверстия для возможности поступления в них свежего воздуха, отверстия для выхода воздуха из-под кровли.

Обрешетка для битумной черепицы

Пошаговая инструкция по устройству крыши из мягкой черепицы

Обрешетка

Виды обрешетки: слева – сплошная, справа – разреженная.

Для этого подойдут:

• листы влагостойкой фанеры;
• плиты OSB;
• обрезные или шпунтованные доски.

При крепеже обрешетки необходимо оставить между панелями зазор до 5 мм для температурного расширения материала. Выкладывать их нужно в шахматном порядке.

Подробно это выглядит так:

1. Берутся доски шириной 10‒15 см, толщиной 25‒30 мм. Кладутся сверху стропил. Расстояние подбирается в соответствии с размерами листового материала (фанера, ОСБ). Нужно подобрать так, чтобы две доски попадали на края листа и одна доска была по центру.
2. Листы кладутся в шахматном порядке, чтобы увеличить прочность покрытия. Между листами нужно оставить зазор до 5 мм, чтобы материалу при нагреве было куда расширяться.
3. Для обеспечения естественной вентиляции под кровлей нужно прибивать деревянные бруски сверху стропил. Толщина – от 40 мм. Класться они должны параллельно стропилам.

Карнизная планка (капельник)

Капельником называют планку из металла, которую принято устанавливать к карнизному свесу. Она служит для усиления, защиты деревянных деталей крыши от осадков. Вода не будет протекать под кровлю, а попадет сразу в водосточный желоб, который расположен под карнизом.

На вид это стальной уголок длиной до 3 м. Ширина полок составляет 15‒25 см.

Подложка (подкладочный ковер)

Полученную обрешетку необходимо накрывать специальным подкладочным ковром. В его основе ‒ битумно-полимерное сырье.

Функции ковра:

1. Выравнивание обрешетки перед настилом рядов черепицы.
2. Усиление влагоотталкивающих свойств пирога.
3. Продление срока службы кровельной конструкции.

Ковер подбирается под технические характеристики битумной черепицы. Срок службы обоих материалов должен быть примерно одинаковым.

Монтаж ковра проводится в таком порядке:

1. Настил ендовы. Ее середина должна совпасть с центром ковра, и с каждой стороны остаться минимум 50 см покрытия.
2. Теперь нужно постелить ковер вдоль карнизов. Материал прикрывает полку капельника минимум наполовину
3. Настил остальной крыши. Направление ‒ снизу-вверх. Ряды рекомендуется закреплять с нахлестом 10 см по длине и по ширине с нахлестом до 15 см. Крепежи ‒ кровельные саморезы, гвозди. Для надежности края материала нужно промазать мастикой.

Фронтон и свес кровли

Используется фронтонная планка. Функция ее аналогична карнизной ‒ защита от влаги, только в этом случае торцов обрешетки.

Фронтонные планки между собой соединяют внахлест, скрепляют гвоздями. Шаг крепежа ‒ 15 см.

Ендовый ковер

Ендова ‒ участок крыши, который подвержен самым большим нагрузкам во время осадков, снегопада. Она нуждается в усилении, дополнительной изоляции от влаги.

По периметру делается отступ по 3 см от каждого края. Ковер фиксируется к ендове гвоздями, усиливается битумной мастикой. Шаг крепежа ‒ 20 см.

Дно ендовы обкладывать черепицей не нужно, там будет виден ковер.

Цвет ковра лучше выбрать таким же, как и цвет черепицы. Допустимо заменять ендовый ковер металлической черепицей.

Настил черепицы

Пошагово выглядит так:

1. Выстраивается стартовый ряд (края гонта нужно обрезать) или покупаются стартовые полосы (на коньково-карнизную черепицу).
2. Укладка проводится вдоль карниза от центра и угла ряда (на выбор). Расстояние от свеса должно быть минимум 1,5 м. Для крепежа применяют кровельные гвозди. Шаг фиксации элементов ‒ 20 см.
3. В следующем ряду гонты размещают, немного смещая в сторону уже закрепленного элемента. Так, лепестки перекрывают места креплений предыдущих деталей.

Монтаж черепичных гонтов вокруг ендовы

От середины ендовы в каждую сторону на 30 см черепицу приклеивают на битумную мастику. Дно шириной до 15 см оставляют без настила материала.

Обустройство конька

Теперь можно приступать к настилу конька

Между скатами важно оставить зазор до 3 см для свободного воздухообмена

Можно сверху закрепить на саморезы готовый коньковый элемент из металла или сделать конек самому и покрыть его слоем битумной мастики.

Также допустимо выложить сплошную кровлю и проделать отверстия для вентиляции.

Обрешетка для мягкой черепицы

Начинать надо именно с разбора обрешетки. Так как битумная черепица – материал гибкий и тонкий, то он, ложась на любую плоскость, в точности повторяет все ее формы. Поэтому монтаж гибкой кровли проводят только на сплошную обрешетку, собранную или из досок, или из листовых или плитных материалов, к примеру, из влагостойкой фанеры или ОСП.

Дощатую обрешетку укладывают на стропильную систему крыши, оставляя между досками зазор в пределах 1 см. Это так называемый компенсационный зазор на случай влажностного и температурного расширения пиломатериалов.

Фанера и плиты ОСП укладываются на разреженную обрешетку из досок толщиною 20-25 мм и шириною 100 мм. Шаг установки досок зависит от размеров укладываемых листов или плит. К примеру, если для сплошной обрешетки выбрана фанера 125х125 мм, то шаг монтажа элементов обрешетки должен быть в пределах 70 см. Лист фанеры краями должен лечь на две крайние доски, а между ними должна оказаться еще одна. То есть фанерный лист должен лежать на трех досках, как минимум.

Сплошная обрешетка из досокИсточник krysha-expert.ru

И два важных момента:

• между укладываемыми плитами или листами оставляют зазор – 1 см;
• укладку панелей производят со смещением в половину элемента, таким образом, добивается равномерное распределение нагрузок на все листы (плиты).

Шаг 2. Монтаж сплошного настила

Для монтажа гибкой черепицы необходимо жесткое сплошное основание. Поэтому на подготовленную обрешетку смонтируйте сплошной ковер из фанеры или OSB-плит, c зазором 3-5 мм, который необходим для температурного расширения, и закрепите к стропилам саморезами.

Основное требование к основанию под гибкую черепицу – это ровная площадь и возможность фиксирования гонтов гвоздями. Для этого подходит листы из склеенной деревянной стружки по типу фанеры или шпунтованная доска, уложенная впритык. Только доска должна быть насколько сухой, чтобы потом при сушке не образовывались волны. Но большая ошибка использовать под мягкую кровлю только саму обрешетку, пусть и учащенную, ведь уже в первый сезон вся кровля просто пойдет волнами. И фото с такими проблемами становятся настоящим достоянием для производителей, которые пугают своих покупателей подобными ошибками.

Как только основание будет готовым, усильте карнизный свес металлическими планками. Такие укладывают ребром на край основания и крепят кровельными гвоздями, с шагом 150 мм, в шахматном порядке:

Преимущества и недостатки материала

Плюсы мягкой черепицы:

1. Длительный срок службы. В зависимости от компании-производителя гарантийный срок эксплуатации может достигать 60 лет.
2. Привлекательный вид. Смотрится лучше привычного серого шифера, не теряет яркости даже спустя года, отлично подчеркивает величественность строения и всего участка.
3. Герметичность покрытия. Не пропускает воду. Элементы надежно скрепляются между собой, за счет чего нет риска попадания влаги внутрь крыши.
4. Подлежит ремонту. При повреждении можно легко заменить одну или несколько деталей без вреда для всего покрытия.
5. Низкий уровень шума. Капли дождя, ударяясь о крышу, будут бесшумно падать, в отличие от настила из профлиста.
6. Устойчивость к воздействию среды. Гонты не боятся перепадов температур, мороза, осадков, не гниют. Исключена порча насекомыми.
7. Подходит для настила кровельных систем разной ложности.
8. Ее просто и удобно монтировать.

Из минусов:

1. Быстрая воспламеняемость. Не рекомендуется применять для каркасных деревянных построек.
2. Плохо держит тепло. Поэтому при обшивке крыши частного дома потребуется качественное утепление.

Ниже разберем различия в видах продукции.

Технология укладки рулонных кровельных материалов

К рулонным кровельным материалам относятся: рубероид, толь, стеклорубероид, стекломас, теклоизол и еврорубероид. У всех них схожая технология производства. На основу из картона или стекловолокна наносится слой битумной мастики с полимерными компонентами. Если обычный рубероид и толь, относящиеся к первому поколению материалов, сегодня не пользуются большой популярностью из-за короткого (5 лет) срока службы, то остальные активно используются в строительстве. Современные рулонные материалы имеют несколько цветов окраски и 20 –летний срок эксплуатации. Это позволяет укрывать ими крыши промышленных зданий, ангаров и хозяйственных построек.

Монтаж мягкой рулонной кровли своими руками.

Рулонные материалы не очень удобны при устройстве мягкой кровли. Технология укладки слишком сложная и трудоемкая

Важно помнить, что данный вид материалов возможно укладывать только на крышу с небольшим (до 30 градусов) уклоном. Перед началом основных работ производят выравнивание основания, укладку гидроизоляции и пароизоляции, подготовку мастики и грунтовки

Наклеивание начинается с дальнего угла от места подъема на крышу. Материал приклеивают к основанию с помощью мастики, которая разогревается горелкой. В случае самоклеящегося покрытия это условие не обязательно. Обычно укладывается несколько слоев, так, чтобы стыки перекрывались последующим слоем. Их количество зависит от угла наклона кровли. Если крыша плоская или наклонена не более, чем на 5 градусов, то необходимо делать 4 слоя, до 15 градусов – 3 слоя, а свыше достаточно 2 слоев. Каждый пласт, приклеиваемого материала, укатывается валиком.

Крепление листов мягкой кровли к деревянному основанию.На заметку! При обнаружении в процессе работы воздушных пузырей на поверхности кровли, необходимо их прорезать ножом. После этого, место прореза плотно прижимать, пока не потечет мастика.

Использование рулонных материалов более оправдано в строительстве крупных промышленных объектов или многоквартирных домов с плоскими крышами. Для частного жилищного строительства лучше подойдет кровля из мягкой черепицы.

Технология монтажа инверсионной плоской крыши

Инверсионный вид кровли является более надежным и долговечным, чем традиционная крыша, он не дает протечек несколько десятилетий.

При сооружении такого вида конструкции порядок расположения слоев изменяется, благодаря чему повышается качество кровли. В отличие от первого способа, такое сооружение может быть эксплуатируемым.

• Для минимальных нагрузок используют пороизоляционный, теплоизоляционный, и гидроизоляционный материалы. В качестве заключительного покрытия применяют материалы рулонного вида.
• Для средних нагрузок необходимо применять более прочную и плотную теплоизоляцию. В качестве заключительного покрытия используют тротуарную плитку или другие виды похожего материала.
• Для значительных нагрузок, между основными слоями изоляции, устанавливают укрепленный материал. А в качестве заключительного покрытия используют армированную железобетонную плиту.

Монтаж инверсионной плоской кровли выполняется в следующей последовательности:

1. Вначале подготавливают основание, укладывают железобетонную плиту, затем покрывают её грунтовочным составом для того, чтобы наплавляемая гидроизоляция хорошо прикрепилась.
2. Укладка гидроизоляционного материала несколько отличается от традиционного метода. Вначале укладывают водонепроницаемый материал, это может быть ПВХ или рулоны, в состав которых входит битум.
3. После чего приступают к укладке утеплительного материала.
4. Затем расстилают геотекстиль, который должен располагаться между изоляционными материалами внутреннего состава, и заключительным покрытием.
5. В конце укладывают заключительное покрытие, для крыш с минимальной нагрузкой применяют материалы рулонного вида или щебенку, которую наносят на всю поверхность. Для кровли со средней нагрузкой, можно выполнить укладку тротуарной плитки или применить другие прочные материалы. Для значительных нагрузок, используют железобетонную плиту монолитного вида.

Как делать мягкую кровлю

Обустройство кровли является комплексной задачей, которая включает в себя целый ряд определенных этапов.

В качестве фундамента, на который будет укладываться мягкая кровля, используется влагостойкая фанера, ОСБ-плита или обрезная доска. Также допускается применение других стройматериалов с ровной поверхностью и влажность не более 20%. Швы такой обшивки должны обязательно иметь определенный зазор. Для фанеры и ОСБ-плиты допускается минимальный зазор в 2-3 мм, для обрезной доски необходимо оставить промежуток в 5 мм. Это необходимо для того, чтобы при расширении под действием температуры и влаги основание не начало деформироваться. На обрезных досках годовые кольца располагают центром вниз.

Данная система призвана обеспечить надлежащее качество циркуляции воздуха, который предотвращает образование конденсата на тыльной стороне основания. Если пренебречь этим этапом, то в скором времени стропильная система может начать гнить, а зимой на ней могут образовываться наледи и сосульки.

Кровельная вентиляция включает в себя такие элементы:

• продухи в свесах карнизов;
• вентиляционные выходы;
• промежуток между гидроизоляцией и основанием не менее 5 мм.

Для того, чтобы чердак проветривался надлежащим образом, производители мягкой черепицы рекомендуют распределить вентиляционные отверстия равномерно вдоль всего конька.

Обустройство мягкой кровли включает в себя организацию подкладочного слоя. Его монтируют на карнизных свесах, торцах и ендовах кровли по направлению сверху вниз. При уклонах крыши свыше 18 градусов можно делать подкладочный слой только в тех местах, где есть наибольшая вероятность протечек. Коньки и ендовы покрывают слоем шириной в 25 и 50 см соответственно. При этом ендовы оборудуют подкладочным слоем с обеих сторон.

При уклонах крыши от 12 до 18 градусов подкладка кладется по всей площади крыши, начиная с нижней части, двигаясь параллельно карнизу вверх. Нахлест между полосами подкладки в продольном направлении должен быть равен 15 см, в поперечном — 10 см. Фиксируют подкладку специальными гвоздями на расстоянии 20 см друг от друга. Для достижения лучшей герметичности подкладочного слоя, места нахлеста смазывают битумной мастикой.

Монтаж карнизных планок

Элементы делают из металла. Их крепят на свесах карниза прямо на подкладку. Деревянные планки необходимы для защиты края обрешетки от дождя и ветра. Крепеж производят монтажными гвоздями с широкой шляпкой с интервалом в 100 мм. В местах стыка карнизных планок делают нахлест величиной не менее 2 см.

Монтаж фронтонных планок

Как и в предыдущем случае, планки изготавливаются из металла. Укладывают их на торцах кровли поверх подкладочного слоя. Назначение этих планок — защита края обрешетки со стороны торцов. Крепление проводят аналогично планкам на карнизах.

Необходим для дополнительной защиты кровли от дождя и снега. Выбирают его под цвет кровли. Фиксируют ковер гвоздями с широкой шляпкой. Нахлест тщательно проклеивают битумной мастикой.

Монтаж карнизной черепицы

При укладке мягкой черепицы следует помнить, что перед началом работ необходимо снять защитную пленку с тыльной стороны черепицы. Карнизную черепицу кладут на расстоянии 10-20 мм от края карниза (детальнее: «Мягкая черепица — технология укладки: метод «шесть рядов» «). При этом каждый элемент черепицы укладывают точно встык.

Подготовка основания

Для этого нам понадобится специальный материал с ровной поверхностью, она должна быть также сплошной и еще одно условие в нее должны легко вбиваться гвозди. Обычно для этого используют листы ОСБ, обрезную доску или влагостойкую фанеру. Если вы остановите свой выбор на доске, то проследите чтобы влажность материала не превышала 20%. Рассчитывать нужно таким образом, чтобы доки соединялись на опоре, а длина доски была не меньше длины двух пролетов между опорами. Между досками следует оставлять зазоры для того чтобы расширяясь под воздействием температуры и влаги, они не вздулись. Толщина материала для основания зависит от расстояния между соседними стропилами и должна быть от 20 до 30мм. доска, а фанера от 12 до 21 мм. при шаге между стропилами от 600 до 1200 мм.

Стоимость монтажа узлов кровли гибкой черепицы

Укладка самой черепицы и монтаж ее узлов стоит около 350 рублей за метр квадратный (не считая обрешетки и подготовки основы). Сделать узлы кровли из мягкой черепицы лучше доверить профессионалам. Поскольку это самые уязвимые места кровли, ошибки в монтаже практически всегда приводят к порче внешнего вида и нарушении герметичности.

Мы занимаемся кровлями 15 лет, а производственный стаж наших мастеров еще больше. Выполним монтаж самой кровли и/или ее узлов быстро и с отличным качеством.

К вашим услугам:

• прозрачная смета, никаких дополнительных затрат;
• вежливые русскоязычные исполнители;
• гарантия на два года.

УКЛАДКА ЕНДОВОГО КОВРА DÖCKE PIE.

Ендовый ковёр Döcke PIE укладывается для
водоизоляции ендовы

6.1 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УКЛАДКЕ ЕНДОВОГО КОВРА DÖCKE PIE:

6.1.1 Ковёр необходимо укладывать в ендову
на ранее уложенный подкладочный ковёр с
небольшим смещением вправо или влево на
20–30 мм относительно оси ендовы.

6.1.2 Промазать ендовый ковёр по периметру с
тыльной стороны мастикой Döcke PIE для гибкой черепицы полосой не менее 100 мм. Мастику необходимо наносить шпателем, толщиной
слоя не более 0,5 мм. Больший расход мастики
приводит к её вытеканию и появлению вздутий
на черепице.

6.1.3 Крепёж ендового ковра Döcke PIE – тип 1
(таблица №1). Края ковра зафиксировать гвоздями с шагом не более 100 мм на расстоянии
30 мм от краёв ковра.

6.1.4 По центру ендового ковра сделать при
помощи шнурки разметку будущего жёлоба,
ширина которого составляет 100 – 150 мм.

6.1.5 Плотно прижать ендовый ковёр в месте
соединения двух скатов для удаления воздушных мешков.

6.1.6 При невозможности выполнить ендову целым рулоном нахлёст делать не менее 300 мм,
с промазкой мастикой Döcke PIE для гибкой черепицы и устраивать нахлёст как можно выше.

Рис. 9 Монтаж ендового ковра.

Устройство ендовы

При устройстве ендовы полоса ковра шириной около 30–40 см (по 15–20 см по обе стороны от ее оси) остается открытой.

Сначала скат крыши полностью покрывают черепицей, выкладывая его последовательными рядами от карниза до конька. Возле ендовы оставляют черепицу незакрепленной, с неснятой пленкой на нижнем слое.

Затем приступают к устройству ендовы, аккуратно обрезая гонты кровельным ножом, одновременно удаляя неснятую ранее защитную пленку. Предварительно под гонты подкладывают лист жесткого материала, чтобы не повредить нижележащий ковер.

По краям черепицы наносится тонкий слой битумной мастики – для фиксации к ендовому ковру.
