Монтаж греющего, саморегулирующегося кабеля для обогрева труб

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Соединение проводовИсточник termodar-64.ru

Советы и рекомендации опытных мастеров:

• Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
• Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
• Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
• Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Видео описание

Как сделать заземление водопровода показано в видео:

Чаще всего для самостоятельного монтажа выбирается линейный способ укладки кабеля.
Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении

У пластиковых труб этот показатель не будет высоким, а значит, при монтаже греющего кабеля для водопровода потребуется обматывать трубы алюминиевой фольгой.
Перед тем, как крепить кабель снаружи металлической трубы, важно убедиться в отсутствии ржавчины. Если она есть, требуется зачистка и обработка специальным антисептиком

Если этим пренебречь, то в будущем есть риск повреждения изоляции.
Если крепление осуществляется снаружи, то расстояние между изоляционными жгутами не должно быть более 30 см. Если сделать более широкий шаг, то через время крепёжные элементы разойдутся.
На практике некоторые мастера протягивают сразу два провода, чтобы повысить скорость нагрева. Важно, чтобы между кабелями присутствовало небольшое расстояние.
Для крепления к пластику, лучше использовать специальные хомуты.

Крепление хомутами и теплоизоляция в разрезеИсточник yandex.net

• Если решено закручивать провод по спирали, то изначально труба обматывается металлизированным скотчем.
• Для фиксации утеплителя лучше использовать специальные стяжки. Их можно приобрести в любом строительном магазине.
• Необходимо полностью изолировать термодатчик от электрокабеля, чтобы исключить риск замыкания и возгорания. Для этого требуется не только соблюсти расстояние между этими устройствами, но также сделать изоляционную прокладку специальным материалом.
• Обогрев трубопроводов греющим кабелем с помощью терморегулятора обеспечит постоянную поддержку температуры. Этот прибор лучше монтировать рядом с электрощитом или непосредственно в нем. Не лишним будет установка УЗО.

Провод с терморегуляторомИсточник www.elektrikaup.ee

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов.

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Способы подключения: внутри или снаружи

Существует два способа, как подключить греющий кабель: снаружи или внутри трубы. У каждого варианта имеются специальные разновидности проводов – для наружного применения и для внутреннего монтажа соответственно. Рекомендуемый способ подключения обязательно указан в технических характеристиках к проводнику.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

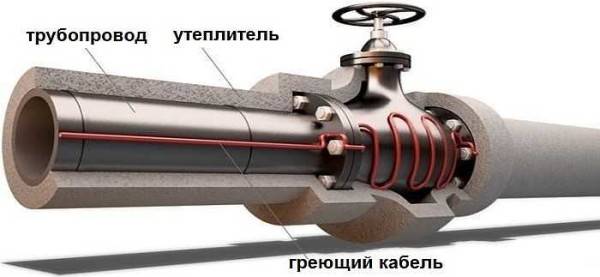

Фитинги, краны необходимо прогревать лучше

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения. Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый (по-другому – саморегулирующийся, «самрег») кабель.

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения. В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа. Но есть и недостатки:

• высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
• фиксированная длина – нельзя ни увеличивать, ни укорачивать;
• невозможность замены перегоревшего участка – менять придется полностью;
• невозможность регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3 ºС, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7 ºС энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью. Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, + 3 ºС), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности. Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который «привязан» к уличной температуре.

Устройство греющего кабеля для водопровода

В зависимости от разновидности кабеля устройство конструкции будет отличаться, но основные деталями являются:

• экранирующая медная оплетка;
• два слоя изоляции;
• саморегулирующаяся матрица;
• нагревательная жила.

Электрический проводник изготавливают из специального сплава. Он отличается высоким сопротивлением. В момент прохождения тока по нагревательной жиле начинает выделяться тепло. В конструкции она может может быть одинарной или двойной. В основном используют двужильные, поскольку они более практичные.

Мощность кабеля зависит от количества задействованных внутренних нагревательных элементов. Например, один проводник в конструкции может выполнять функцию источника тепла, а второй – обеспечивать проводимость. Если производителем была предусмотрена работа одновременно двух элементов, тогда номинальная мощность таких устройств будет намного выше.

Многослойная изоляция нагревательных жил выполняет защитную функцию. Расположенная поверх этих элементов экранирующая оплетка работает в качестве заземляющего элемента. А вся конструкция покрывается высокопрочной оболочкой. Она может быть из поливинилхлорида, фторполимера или модифицированного полиолефина. Внешнее покрытие должно быть влагоустойчивым, а также надежно защищать от воздействия окружающей среды.

Что важно знать о греющем кабеле

Греющий кабель — это электропровод с определенным электрическим сопротивлением. Кабель такого типа имеют одну или две нагревательных жилы, защищенных несколькими слоями термостойкой изоляции. Поскольку кабель работает в тяжелых условиях, а подключается к сетевому напряжению — качество изоляции определяет уровень безопасности его использования.

Важно!

Пластиковая оболочка обычного провода плохо передает тепло, но сама легко плавится при повышенной температуре! Именно поэтому крайне нежелательно делать греющий кабель для водопровода своим руками из проводов, не предназначенных для этой цели.

Рекомендуется заранее предусмотреть необходимость использования греющего кабеля. Лучше всего провести укладку во время монтажа водопроводной системы. Это сэкономит вам не только время, но и средства, так как позволит выбрать более экономичный резистивный кабель для наружного использования.

Совет

Подключать кабель в розетку необходимо зависимо от погодных условий, когда температура земли опустится до нуля. Но не стоит дожидаться сильных заморозков, это может быть чревато как для кабеля, так и для водопровода.

Принцип действия саморегулирующегося кабеля

Цены на обогрев труб в нашем каталоге

Цены на обогрев кровли в нашем каталоге

См. также: Как подобрать кабель для обогрева труб

Принцип действия саморегулируемого нагревательного кабеля

Конструкция саморегулируемого нагревательного кабеля

Саморегулирующие кабели были разработаны преимущественно для целей обогрева водопроводных, канализационных труб, а также водосточных труб и желобов. Первый греющий кабель на основе саморегулируемой матрицы разработала компания Pentair Thermal Management более 30 лет назад и с тех пор распространяет его под брендом RayChem.

Принцип действия саморегулируемого нагревательного кабеля

Отличительной особенностью саморегулируемого греющего кабеля является свойство внутренней термостабилизации, благодаря чему температура тела кабеля всегда постоянна (например, 65, 120 или 190 °С в зависимости от типа кабеля), а мощность условна. По сути, токопроводящая матрица саморегулируемого нагревательного кабеля является термистором  PTC (Positive Temperature Coefficient) — резистором с положительным температурным коэффициентом, т.е. его сопротивление быстро возрастает при увеличении температуры.

Материал саморегулирующей полупроводниковой матрицы включает в себя электропроводные частицы, которые находятся ближе друг к другу при низкой температуре и формируют таким образом дорожки проводимости между жилами. Когда температура подымается, частицы отделяются одна от другой благодаря температурному расширению и число дорожек проводимости уменьшается. В результате сопротивление между жилами растет и, соответственно, электрическая мощность падает. Когда температура окружающей среды уменьшается, достигается противоположный эффект.

 Иными словами, тепловая мощность саморегулируемого кабеля изменяется в зависимости от температуры. Когда температура обогреваемого им объекта подымается, тепловая мощность кабеля уменьшается, и наоборот. В определенный момент, когда тепловая мощность кабеля становиться равна тепловым потерям нагреваемого объекта, наступает термодинамический баланс. Если температура окружающей среды изменится, то кабель отреагирует на нее, поддержав постоянную температуру нагреваемого объекта.

Таким образом саморегулируемый кабель, в отличие от резистивных типов, никогда не испытывает местных перегревов и не перегорает. Второе преимущество саморегулируемого кабеля в том, что он может быть отрезан любой длины, от 0,5 до 150 метров.

Конструкция саморегулируемого нагревательного кабеля

Нагревательная часть изготовлена из двух луженых медных проводников (A), залитых специальной смесью графита и полупроводниковых полимеров, которые и образуют полупроводниковую саморегулирующуюся матрицу (B). Медные проводники не касаются между собой, а замыкаются через матрицу, которая и является нагревательным элементом. Нагревательная часть изолирована фторополимерным термопластом (C), который является отличной защитой от воды. Далее идет луженый экран (D), для заземления и механической защиты. Материал наружной оболочки (E) имеет несколько видов в зависимости от внешних коррозионно-химических условий эксплуатации модели нагревательного саморегулируемого кабеля. При эксплуатации в простых условиях применяют оболочку из полиолефинового (П) пластиката. В сложных эксплуатационных условиях (конденсат; пары кислот; коррозия, окалины, ультрафиолет) применяется фторополимер (Ф). Для обработки матрицы и внешней оболочки саморегулирующегося кабеля используется технология радиационного сшивания, которая позволяет добиться такого же уровня термоусадки, как и у сшитого полиэтилена.

Ключевые слова: антиобледенение, обогрев труб, саморегулируемый кабель, обогрев крыш

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

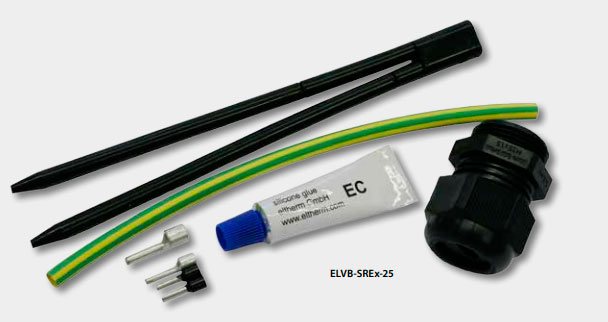

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

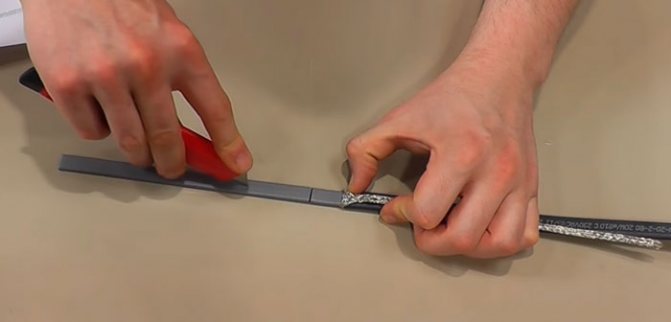

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

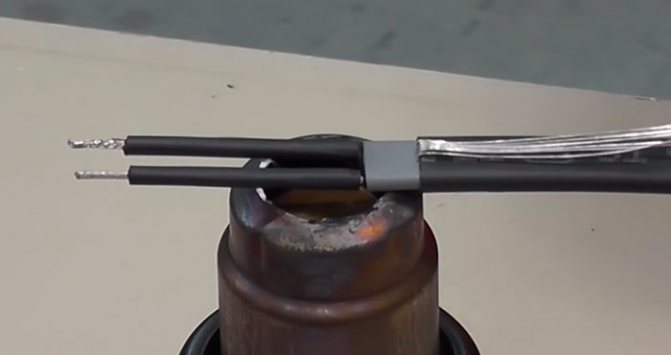

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

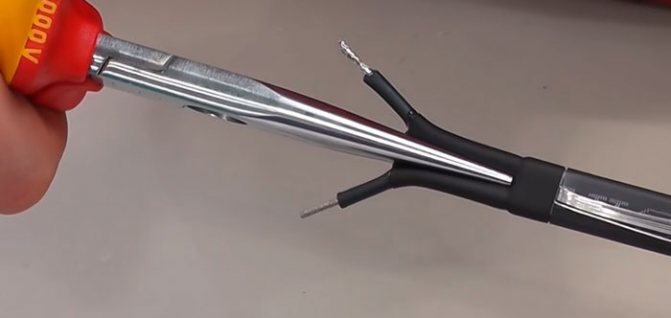

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

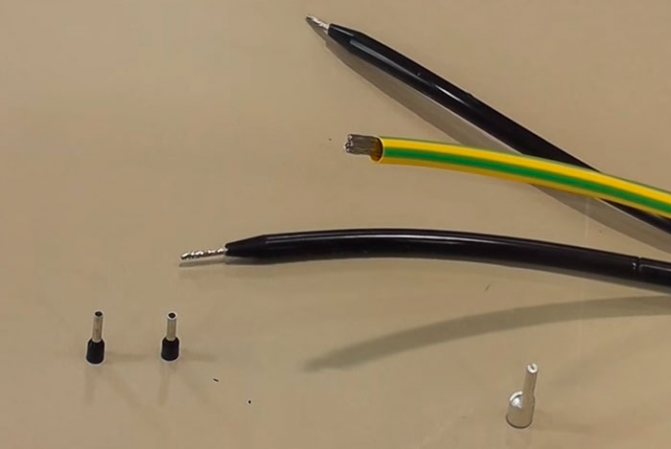

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Как выбрать греющий кабель

Нагревательный кабель для труб выбирают в зависимости от задач, которые планируется выполнять конкретной системой обогрева.

К примеру, для бытовых целей, для частных домов, коттеджей, загородных участков, а также для канализационных систем, водопроводов и водостоков – чтобы защитить трубы в них от замерзания, используют обогревательные системы небольших размеров.

Такой кабель обычно имеет мощность порядка 50-60 Вт/м, покупать изделие с более высоким показателем – пустая трата денег. Цена на такое изделие вполне приемлема, а указанная мощность вполне достаточна для того, чтобы растопить лед и снег, и выбор кабеля с указанным значением мощности является надежным и экономным решением.

Кабели, обладающие большей мощностью, требуют, соответственно, больших затрат электричества, что приводит к увеличению общих расходов по эксплуатации греющего кабеля.

Обратим особое внимание на то, что сегодня наиболее распространены саморегулирующиеся кабели с двумя основными параметрами: рабочая мощность и мощность в состоянии покоя. Значения этих показателей должны быть указаны на поверхности изделия

Как выбрать саморегулирующий греющий кабель, рассмотрим технические характеристики

При выборе в первую очередь определяются с его видом. Резистивные устройства склонны к перегоранию, к тому же они выпускаются мерными отрезками, и не допускают укорачивания/удлинения. Их мощность постоянна независимо от потребности в тепле в данный момент. Обычно их используют для прогрева труб малого диаметра, емкостей с водой или водостоков.

Проводники саморегулирующиеся более распространены. Они безболезненно переносят скачки напряжения в сети, не перегорают и дают возможность  экономии электроэнергии. При их использовании длина не ограничивается. Разумеется, более приемлем именно этот вариант, несмотря на более высокую цену.

При выборе необходимо обращать внимание на конструкцию изделия. Стремясь снизить цену, производители иногда не устанавливают экранирующую оплетку

Это, так называемый бюджетный вариант

А назначение этого элемента конструкции – упрочнение изделия и устройство заземления, что немаловажно

Следует также обращать внимание на наружную оплетку саморегулирующегося кабеля. Для использования в бытовых условиях вполне достаточна оболочка из полиолефина (водосточные трубы или кровля)

При установке греющего кабеля на самотечных канализационных системах лучше применять устройства с оболочкой из фторопласта, устойчивого к агрессивным средам.

Не все изделия пригодны для использования снаружи и внутри. Назначение следует уточнить у продавца-консультанта или проверить по сертификату качества.

При выборе саморегулирующегося кабеля следует учитывать также температурный класс. Низкотемпературные нагреваются до температуры 65 градусов, потребляя мощность до 15 Вт/метр. Их используют для защиты от промерзания водопроводных труб небольшого диаметра.

Среднетемпературные – греются до 120 градусов, используя мощность в пределах 10-33 Вт/м. Им можно прогревать трубы среднего диаметра и водосточные.

Выбор определяется и размером обогреваемых труб. В первом приближении можно рекомендовать следующие параметры:

• для труб 25 – 40 мм – 16 Вт/м;
• 40 – 60 мм – 24 Вт/м;
• 60 – 80 мм – 30 Вт/м;
• Более 80 мм – 40 Вт/м.

Конструкция, приоритеты использования

Греющий кабель для труб состоит из нескольких элементов, которые соединены в единое изделие. Это штепсельная вилка, холодный (электрический) и горячий (нагревательный) проводники, а также термоограничитель. Проводники соединяются между собой лазерной спайкой.

Устройство греющего кабеля для наружного водопровода

Внешняя изоляция кабеля — бесшовная, поэтому он идеально защищен от попадания влаги, высокотемпературного и химического воздействия. Термоограничитель отвечает за температуру трубы и отключение питания при превышении 15 градусов по Цельсию.

После охлаждения до 5 градусов питание включается снова. Таким образом, поверхность водопровода не перегревается, а экономия электроэнергии при этом — максимальная.

Основные плюсы использования греющего кабеля:

• Надежность. Грамотный расчет и правильная установка системы обогрева предотвратят замерзание водопровода на протяжении всего времени использования.
• Безопасность. Греющий провод можно использовать для подогрева труб с питьевой водой.
• Универсальность. Подключить кабель греющий саморегулирующий можно к трубопроводу, который располагается на открытом воздухе или под землей. Кабель прокладывается по поверхности водопровода или внутри трубы.
• Легкость эксплуатации. Подключается изделие очень просто: отопительный провод закрепляется на сети водоснабжения, затем вилка включается в розетку.
• Экономичность. Мощность подогрева может регулироваться самостоятельно, ориентируясь на температуру окружающей среды, где он расположен.

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10
Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

с установкой муфты через прессуемые гильзы

без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

В заключение

Проблема бесперебойной подачи воды в частный дом остается актуальной и в наши дни. При прокладке трубопроводов каждый считает, что он сделал все, чтобы вода в трубах не замерзла, но приходит зима и становится понятно, что не все продумано до конца. Подогрев в трубах в самых уязвимых местах – это своеобразная страховка на все случаи жизни. Как правило, каждая зима характеризуется определенными периодами, когда минусовая температура достигает пиковых значений. Поэтому подогрев можно включать именно в такие пиковые периоды, отключая в остальные, а за температурой можно следить в Интернете по прогнозу погоды. Как правило, большая часть прогнозов абсолютно реальная, поэтому на них можно всегда ориентироваться. Чтобы перестраховаться, можно подогрев включать только на ночь, а в дневное время, когда температура поднимается, обогрев можно отключать. В таком случае, за электроэнергию не придется много платить, зато подача воды в дом будет осуществляться на постоянной основе.

Что касается более холодных регионов, когда холодная морозная погода держится длительное время, то эта проблема приобретает более актуальный характер. В подобных условиях без подогрева водопроводных труб никак не обойтись. В таких условиях земля промерзает достаточно глубоко, поэтому зарываться на слишком большую глубину не имеет смысла, тем более что в любом случае придется заводить воду в жилище, а это уже большой риск. Лучший вариант обезопасить систему водоснабжения от промерзания – это организация подогрева труб и надежная теплоизоляция. Главное – это все сделать правильно и своевременно.

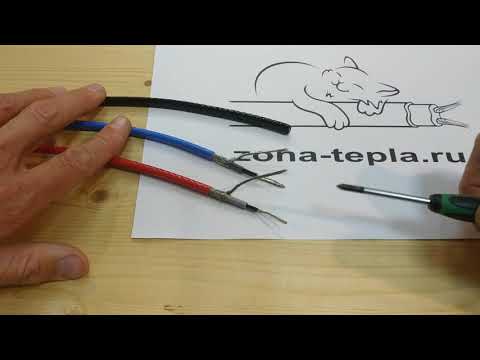

Как выбрать греющий кабель внутри трубы

Watch this video on YouTube
