Подробное устройство кровли из профнастила и монтаж покрытия на крышу своими руками по облегченной схеме

Работа с деревянной крышей

Наиболее простое и распространенное покрытие под профнастил – это дерево. Его монтаж не требует специальных навыков, кроме того, деревянная кровля является наиболее экологически чистой. Предлагаю подробная инструкцию, как стелить деревянную крышу:

1. Измерьте расстояние от пика крыши вдоль каждой стропильной доски на одной стороне крыши, чтобы определить точную длину каждого стропила и также найти длину кратчайшего стропила. Затем измерьте расстояние от пика до кончика стропильной доски на первом и последнем стропиле, и сделайте карандашом отметку. Соедините мелом карандашные отметки, это будет линия отреза.
2. Разрежьте каждый стропильный лист по меловой линии при помощи циркулярной пилы, чтобы все доски имели одинаковую длину.
3. Расположите первый кусок фанеры на нижнем краю стропильной доски на одном конце крыши. Совместите длинный край обшивки с концами стропильных досок, и конец закрепите на противоположном краю крыши и по центру. Рекомендуется прибивать листы каждые 5 квадратных сантиметров. Если делать соединения ближе – они по закону статической механики станут слабее, а реже – просто не выдержат испытания ветром и временем.
4. Поместите еще один кусок обшивки рядом с первым, в соответствии с концом стропильной доски, но оставьте приблизительно 4,5 сантиметра для возможных деформаций, скажем под воздействием влаги или солнца. Это покрытие закрепите по такой же системе, как и прошлые, после действуйте аналогично, пока не дойдете до конца крыши.
5. После завершения одной стороны крыши нужно крыть противоположную. Система аналогична, покрывать нужно до того момента, пока листы не лягут внахлест. Далее последнюю доску закрепляем и проверяем прочность места соединения гвоздями.
6. Проведите мелом линию вдоль нависающих листов у каждой стороны крыши, совмещенных с краем последнего стропила, и обрежьте лишнее покрытие при помощи циркулярной пилы. Тогда выровняйте мелом линию на вершине крыши и подровняйте пилой верхушки досок и пики.
7. Повторите все со следующей стороной крыши (если необходимо).

Укладка профнастила внахлест

Подходящие размеры

Оптимальные размеры профлиста для крыши – длина и ширина листа, его толщина

Затем потребитель обращает внимание на текстуру (например, волны), позволяющую осадкам (дождю, талой воде из снега или града) не растекаться по сторонам, а ровно стекать вниз

Длина и ширина

В качестве данного параметра – полноценные и полезные длина и ширина профнастила. Полезные габариты – ширина и длина листа после формовки: профильные волны, благодаря которым листовая сталь получила определение «профилированный лист», не влияют на фактическую («растянутую») площадь стройматериала, но приводят к снижению длины.

Профлист не зря сделан волнистым: лёгкость монтажа, сопротивление продольной протечке воды из осадков позволяют ровно уложить данный стройматериал в качестве верхнего слоя кровельного пирога, защищают от смещения при урагане, сгибания листа сильным ветром, задувания в щели, которые образовались бы в местах этих линий.

Прокатная длина – фактические габариты обычной листовой стали, ещё не подвергавшейся воздействию листогибочного конвейера. Это показатель реального расхода стали, цинка и краски по металлу. От того, какими бывают длина и ширина – прокатная и полезная, не зависит ни расход металлов и краски, ни занимаемый штабелем обычного или профлиста объём на складе. Профлист экономится – по занимаемой площади кровли – лишь при реальном монтаже.

Укладка с нахлёстом на одну или полторы волны позволяет ещё на несколько процентов снизить покрываемую площадь.

Полная длина и ширина – расстояние между кромками листа. Длина профлиста колеблется от 3-х до 12 м, ширина – от 0,8 до 1.8 м. По предзаказу длина профлиста изготавливается длиной от 2-х до 15 м – для ситуаций, где более короткий или длинный профлист поднять на обрешётку кровли оказалось бы затруднительно. К полезной длине и ширине относят окончательный размер, оставшийся после вычитания величины нахлёста.

Длина листа подобрана таким образом, что она соответствует длине ската (стропилин) и расстоянию, на которое крыша свешивается за пределы наружного периметра стен. К последнему относят дополнительные 20-40 см. При использовании более коротких листов материал укладывается с нахлёстом, снижающим качество гидроизоляции обрешётки и стропил. Нахлёст не может быть больше одной волны.

Толщина и высота

Стальной лист подбирается по толщине, равной 0,6-1 мм. Нельзя применять более тонкую сталь – она промнётся под воздействием града, снега или в результате прохода по крыше людей. Тонколистовая профсталь легко повреждается ещё на этапе монтажа – не экономьте на толщине. Временное, но худшее решение – скреплять сразу по 2-3 листа толщиной 0,4-0,6 мм, но такая крыша не будет считаться самой устойчивой, так как слои (листы) немного смещаются друг относительно друга, как бы надёжно они ни были закреплены. Саморезы с прокладками, проткнувшие в них отверстия, растянут эти дырки, сделав их по форме овальными, в результате кровля начнёт «гулять».

Высота профлиста меняется в диапазоне 8-75 мм. Перепад между верхними и нижними гранями полуволны образуется на стадии формовки профлиста. Стеновые профлисты, применяемые для возведения заборов, годятся почти для любых работ – даже внутренних, например, при отделке гаража: у них данный перепад не выходит за пределы 1 см. Для крыши высота волны должна быть не менее 2-х см.

Характеристики материала

Как говорилось в начале этой статьи, профнастил обладает большим количеством преимуществ, что делает его незаменимым кровельным материалом. Также можно отметить и другие положительные стороны этого материала:

• Профилированная структура листа обладает высокой несущей способностью.
• Легкость материала значительно упрощает работу с ним.
• После укладки листов на кровле не образуются стыки. Благодаря этому обеспечивается герметичность покрытия.
• За счет особого полимерного покрытия, материал не подвергается коррозии, а как следствие его эксплуатационный срок увеличивается.

Правила монтажа

В процессе монтажа профнастила требуется соблюдать и определенные правила, иначе кровля будет ненадежной и не прослужит долго. И эти правила касаются всех составляющих кровельной конструкции. Например, если стропила устанавливаются с шагом до 100 см, то тогда доски для обрешетки могут быть использованы с сечением всего 3х10 см, этого будет достаточно. Но если расстояние между соседними стропилами составляет 1 метр и более, то сечение брусков обрешетки должно быть больше. Для ее создания может применяться необрезная доска. А вот в месте, где будет крепиться ендова, обрешетка должна быть сплошной на расстоянии по 60 см с каждой стороны от оси ендовы.

Монтаж профнастила

Таблица. Требуемый шаг обрешетки.

Значение угла ската, градусы	Тип/шаг обрешетки	Толщина профлиста, мм	Марка материала
До 15	Сплошная	0,5	С8
15; более 15	Сплошная; до 30 см	0,5	С10
15; более 15	Сплошная; до 50 см	0,5-0,7	С20
До 15; более 15	30 см; 65 см	0,5-0,7	С21
До 15; более 15	50 см; 1 м	0,5-0,7	НС35
Не менее 8	До 3 м	0,7-0,9	Н60
Не менее 8	До 4 м	0,7-0,9	Н75

Профнастил – материал, который создается из металла, склонного к коррозии, хоть и защищенного определенными покрытиями. Обеспечивать под ним хорошую вентиляцию нужно обязательно – это снизит риск образования большого количества конденсата, негативно воздействующего на профлисты. Чтобы образовалось вентилируемое пространство, укладывается контробрешетка – тогда получится оптимальный вариант зазора между финишным кровельным материалом и слоем гидроизоляции.

Обрешетка для профлиста

Цены на различные виды строительных досок

Доски строительные

Монтаж профнастила всегда начинается с установки карнизной планки, закрепленной на обрешетке при помощи саморезов или гвоздей. Дальнейшие работы по укладке подкладочного ковра и других материалов ведутся так, чтобы капли воды в будущем не попадали на них, а сразу с профлистов срывались на карнизную планку и поступали в систему водостока.

Технология монтажа карнизной ветровой планки

Все стыки между отдельными элементами профнастила рекомендуется проклеивать уплотнителями и использовать специальную мастику или герметик. Листы профнастила можно укладывать, начиная с любой стороны крыши – правой или левой. Но отдельные элементы должны быть обязательно уложены внахлест друг на друга. На пологих скатах при использовании прокладок нахлест может составлять одну волну, а без таковых – две волны материала. Если скат кровли крутой, то укладка материала производится с нахлестом в одну волну без использования прокладок.

Советы по монтажу профнастила на крышу

Если кровля достаточно велика и длины листов не хватает, чтобы закрыть ими все расстояние сверху вниз (от конька до карниза), то профлисты укладываются внахлест, ширина которого составляет 20 см. При этом укладка ведется снизу вверх так, чтобы край нижнего листа заходил под край верхнего.

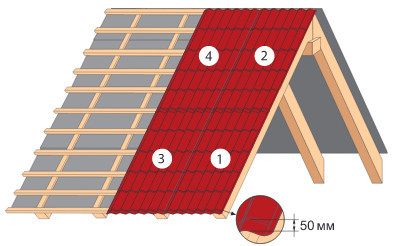

Схема укладки профлиста

Какой профнастил выбрать для крыши?

При выборе подходящего профлиста для крыши следует учитывать такие нюансы:

1. назначение постройки. Для жилых, общественных и промышленных объектов предъявляются разные требования к профнастилу;
2. механическое и химическое воздействие на возводимую кровлю. Если на ней периодически будут проводиться работы (по уборке снега или очистке настила, обслуживанию дымоходов и прочего), желательно приобрести более толстый и жесткий профиль;
3. расположение здания в зоне возможных агрессивных осадков (рядом с заводами или карьерами, возле крупных автострад) требует повышенной стойкости защитного покрытия к активным химическим воздействиям;
4. размеры и формы скатов (это поможет определиться с габаритами листов);
5. ветровые и снеговые нагрузки;
6. наличие/отсутствие звуко- и теплоизоляции под настилом.

Планируя покрыть крышу гаража профнастилом, можно обойтись минимальным набором работ (без звуко- и термоизоляции) и не стыковать листы по длине. Площадь кровли в этом случае допускает использование профлиста небольшой длины и, соответственно, более дешевого. Для длинномерных листов стоимость возрастает в зависимости от увеличения длины, причем не всегда материал нужной длины можно найти в розничной продаже. Поэтому, рассчитывая крепление профлиста на крыше при несовпадении длины листа и длины ската, следует учитывать запас на нахлест панелей (чтобы избежать протечек в местах стыков)

Подробнее о том, на что обращать внимание при выборе профнастила, читайте в следующей статье

Инструменты, которые понадобятся для монтажа профнастила:

• Шуруповерт;
• Насадка на шуруповерт 8х45;
• Аккумуляторная дрель;
• Насадка на дрель для резки металла;
• Электрические высечные ножницы;
• Клещи «Гофра»;
• Ножницы по металлу;
• Просечные ножницы по металлу;
• Рулетка с тряпичной лентой;
• Маркер.

Следует отметить, что перетягивать саморезы нельзя – это может повлечь деформацию кровельного покрытия. А если саморез  затянуть недостаточно сильно, то это может привести к расшатыванию конструкции.

Монтаж профнастила. Укладку профнастила следует начинать с одного из торцов, с нижнего угла. Также необходимо сделать отступ от карнизной планки в 35-40 мм, чтобы на коньке оставить вентиляционную щель оптимального размера. Профессиональные кровельщики советуют укладывать сначала 4-5 листов, фиксируя их только посередине 1 шурупом. Это делается для того чтобы можно было их выровнять по свесу кровли. После того, как листы ровно состыкованы, их следует закрепить саморезами 4,8х19мм с шагом 500мм. Производители профнастила рекомендуют крепить листы к обрешетке в прогиб, а не в волну. На карнизе и гребне шурупы следует вкручивать в прогиб через волну, а в середине листа – в каждую доску обрешетки.

Пошаговый порядок работы:

1. Установить первый лист на обрешетку и закрепить у самого конька одним шурупом;
2. Второй лист следует уложить так, чтобы нижние края обоих листов составили одну идеально прямую и ровную линию;
3. Зафиксировать нахлест по верху волны под самой первой поперечной складкой;
4. Делая боковой нахлест, необходимо убедиться, что волны совпали, после чего закрепить саморезами поверх волн. Если у профлиста есть водосточная канавка, то каждый следующий  должен перекрывать канавку предыдущего;
5. Места поперечных и продольных стыков можно обработать битумной мастикой либо сделать уплотнение специальной самоклеющейся лентой.

Если скат крыши более сложной конфигурации, то схема укладки отличается. Для выполнения укладки необходимо создать объемный чертеж с подробной раскладкой листов. А затем, согласно схеме чертежа, составить листы на земле, соблюдая величины нахлеста. И только после этого приступать к переносу профиля на скат крыши.

• Треугольный скат. Первым прикрепляют основной лист, начиная с середины крыши, а затем к нему монтируют остальные элементы;
• Трапециевидные скаты. Начинают от вершины трапеции одновременно по обе стороны конька. Это характерно для вальмовых кровель.

Важно отметить, что при сложной конфигурации кровли, продольные нахлесты следует всегда выполнять в одну сторону. Это обеспечит надежное крепление сегментов кровли и обеспечит защиту от проникновения влаги под профнастил.

Расчет

Ошибочно полагать, что посчитать количество профлиста не так уж сложно. В онлайн-калькуляторы вводят необходимые параметры и добавку 10-15% на собственный и производственный брак. Потом же обнаруживается, что материала или не хватает, или, наоборот, оказывается очень много. Все потому что в норме рассчитать потребность в профлисте надо иначе. Все расчеты на калькуляторах – хоть обычных, хоть онлайн – неизбежно приблизительны.

Крайне желательно поэтому обращаться к специалисту. Нелишне это даже в том случае, если геометрия кажется простой, и нет никаких изломов, нарушений и отклонений от обычной формы. Приходится учитывать еще и габарит волны у избранного типа листов. Чем больше ендов, тем выше вероятность ошибок, и тем больше отходов появляется даже при точных расчетах и безупречных работах. Чтобы те же калькуляторы давали более близкий к реальности прогноз, нужно указывать не суммарный, а только рабочий габарит каждого листа.

Непосредственная укладка профнастила на крышу

После окончания работ по обрешетке можно приступать к укладке профлиста на крышу. Крепят листы специальными саморезами по дереву или металлу (в зависимости от того, из какого материала выполнена обрешетка). Саморезы имеют цинковое защитное покрытие, их головки и шайбы окрашены в цвет профнастила, а на прижимной шайбе установлена специальная прокладка из неопреновой резины.

При монтаже профнастила на крышу очень важно использовать качественные саморезы. Пересыхание и растрескивание резиновых шайб приведет, со временем, к появлению протечек воды в местах крепления и ускоренной коррозии профнастила

Фирменные саморезы на головке всегда имеют клеймо производителя.

Начинают монтаж с нижнего угла крыши. Перед монтажом первого листа необходимо определить величину свеса кровли. Это можно сделать, воспользовавшись приведенной ниже таблицей.

Величина свеса кровли из профнастила

Марка профлиста	Величина свеса, мм
С-21, НС-8, НС-10, НС-20	50-100
Н-60, Н-75, НС-35, С-44	200-300

Правила укладки профнастила на крышу таковы:

1. Первый лист размещается на кровле с учетом необходимого свеса и временно крепится одним саморезом.
2. Второй лист необходимо выровнять по отношению к первому, причем в обязательном порядке делать это следует по свесу. Ни в коем случае не выравнивайте лист по внутреннему краю – это чревато серьезными проблемами и не только эстетическими. Второй лист также временно крепится одним саморезом.
3. Затем листы соединяют между собой саморезами с шагом 40-50 см по верху волны, начиная от свеса.
4. После подобного временного монтажа 3-4 листов, их необходимо еще раз выровнять по свесу кровли и закрепить окончательно. В отличие от крепления листов между собой, крепление их к обрешетке выполняется в нижней части гофры. Обычно для этого используют 5-7 саморезов на 1 квадратный метр кровли.
5. При установке следующего ряда, листы профнастила укладываются на предыдущий ряд с нахлестом в соответствии с таблицей.

Если вам необходимо выполнить монтаж профнастила на плоскую крышу, ты вы должны с помощью обрешетки обеспечить минимальный уклон для стока воды. При этом места нахлеста листов профнастила дополнительно уплотняются герметиком, как для кровли с уклоном меньше 12 градусов.

Величина нахлеста для листов профнастила в зависимости от уклона кровли

Уклон кровли, град	Величина нахлеста, мм
Меньше 12	200 и более, нахлест листов дополнительно уплотняется кровельным герметиком
До 14	200 и более
15-30	150…..200
Больше 30	100……150

После установки последнего листа профнастила монтируют коньковую, торцевую и карнизную планки, а также водосточные желоба.

Читайте по теме:

Сравнение двух популярных материалов для покрытия кровли, их плюсы и минусы, а также рекомендации по выбору.

Как крепить профнастил на крыше

Узнайте, как правильно крепить профилированный лист на крыше и на что следует нужно сделать для того, чтобы Ваша кровля прослужила Вам долгие годы и не подверглась раньше времени коррозии и разрушению.

Плоская кровля из профнастила

Какая правильная конструкция кровельного пирога для плоской крыши из профлиста? Как сделать «зеленую» кровлю? Зачем нужны плоские кровли? Ответы на эти вопросы Вы найдете в данной статье.

Обрешетка под профлист: правила монтажа

Обрешетка может быть разреженной либо сплошной. В банях обрешетка кровли традиционно деревянная, из обрезных досок либо OSB-3. Выбор типа обрешетки не спонтанный, а зависит от величины наклона скатов и выбранного профиля листов.

Марка	Угол наклона скатов, в градусах	Тип обрешетки	Шаг, см
Н-60	>8	Разреженная	Не более 300
H-75	>8	Разреженная	Не более 400
С-8	>15	Сплошная	1
C-10		Сплошная	1
C-10	>15	Разреженная	30
C-20		Сплошная	1
C-20	>15	Разреженная	50

Профнастил С-20

Для разреженной обрешетки с шагом менее 600 мм рекомендуется использовать доску обрезную сечением 100х25 мм.

Доска обрезная 100х25х6000 мм

Рассчитать количество пиломатериалов для обрешетки можно, используя строительный калькулятор.

Калькулятор расчета материалов для разреженной обрешетки

Калькулятор расчета материалов для сплошной обрешетки

Если шаг обрешетки выбран «на глазок», возможны такие негативные последствия как:

• деформация кровельного материала под давлением снега, ветра или иных внешних факторов;
• невозможность выполнения кровельных работ из-за опасности перемещения по кровле.

Если перестраховаться и сделать обрешетку слишком частой, это грозит увеличением затрат на строительство и повышенной нагрузкой на фундамент.

Если планируется утепление кровли, то поверх стропильных ног без натяжения фиксируют полотна гидроизоляционного материала, а затем прибивают рейки контробрешетки сечением 50х50 мм, на которые уже производится монтаж досок обрешетки.

Обрешетка под профлист

Нижний край гидроизоляционного материала выводят в капельник, закрепленный поверх лобовой доски.

На фото шаблон

Если кровля утепляться не будет, то необходимость в использовании гидроизоляции отпадает, но можно на нижнюю поверхность брусков контробрешетки степлером закрепить полоски стизола для улучшения шумоизоляции кровли и более плотного прилегания пиломатериалов друг к другу.

Бруски для контробрешетки с набитыми полосками стизола

По карнизным свесам, в местах стыка скатов обрешетку делают сплошной (две доски крепят рядом параллельно друг другу с зазором до 1 см, ориентируясь на натянутую заранее нить).  На карнизную (крайнюю) доску крепят длинные крюки системы водоотведения с крыши. Поверх крюков крепят карнизную планку (фиксация с шагом 30 см, нахлест торцов 20 мм). Нижний край карнизной планки должен перекрывать край водосточного желоба.

Схема монтажа карнизной планки, крюков, профнастила

Крепить доски можно гвоздями длиной 10 см, желательно оцинкованными, либо саморезами. Вбивать и вкручивать метизы необходимо перпендикулярно поверхности пиломатериала.

Обрешетка под конек

Дополнительная сплошная обрешетка необходима в местах, где будут устанавливаться снегозадержатели. Обычно удерживающие снег элементы крепят на уровне несущих стен.

Обрешетка под переходные мостики и снегозадержатели

Длина ската от конька до снегозадержателя

Также сплошную обрешетку делают под планками ендов.

Обрешетка под ендову

Пароизоляция и гидроизоляция

Непосредственно перед самим монтажом профлистов, прокладывается гидро- и пароизоляция. Чтобы сделать пароизоляцию можно приобрести специальную пленку или рубероид, на крайний случай. Крепится пароизоляция к обрешетке. Укладывать ее рекомендуется от нижнего края крыши. Благодаря этому каждый последующий слой будет ниже и влага не будет проникать к древесине.

Отдельно стоит упомянуть и про слой утеплителя, который позволит сохранить 25% тепла. Те крыши, на которые монтируется профнастил советуется использовать матовый утеплитель. В результате получится кровельный пирог:

• Слой пароизоляционной пленки.
• Утеплитель.
• Завершающий гидроизоляционный слой.

Изготавливая этот «пирог» следует организовать «холодный треугольник». Его наличие обеспечит хорошее прохождение теплого и холодного воздуха через щели в карнизе и коньке. Так, будет создаваться естественная вентиляция, которая предотвратит образование конденсата.

Уложенный гидроизоляционный слой сохранит все свойства утеплителя. В противном случае при сильном увлажнении на крыше будет образовываться ледяная корка, сырость и как следствие неизбежен процесс гниения древесины. По этой причине выбирать материал для каждого слоя пирога следует тщательно. Он должен быть высокого качества.

Методы укладки листов

Существует два метода того, как укладывать листы профнастила на кровлю:

1. Вертикальное направление. В этом случае внизу укладывается первый лист с временным креплением. Аналогично монтируется лист на второй ряд. Далее укладываются рядом два листа, получается квадрат из 4 листов. К нему укладываются еще листы и так дальше. Этот метод пользуется особым спросом, если крыша оборудована дренажной канавкой.
2. Другой метод укладки листов заключается в том, чтобы сделать блок из 3 листов. В первую очередь укладываются 2 листа на первый ряд. Между собой они надежно закрепляются, а 3 лист 2 ряда стыкуется последним. Этот блок можно закрепить, выравнивая при этом по карнизу.

Кровельный профнастил: как сделать правильный выбор

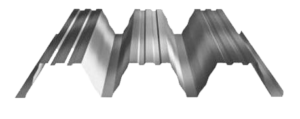

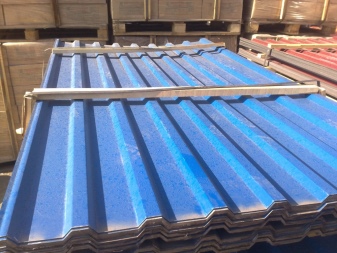

Профнастил – это гофрированные стальные листы. Профиль гофры трапециевидный, обеспечивающий материалу необходимую жесткость.

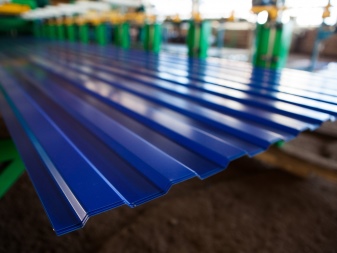

Профнастил

Выбирая кровельный профлист, учитывайте высоту волны. Чем она больше, тем выше механическая прочность кровельного материала. Но есть и обратная сторона медали: чем больше высота волны, тем выше риск просачивания влаги в местах отверстий для метизов из-за увеличенного давления воды.

Не стоит выбирать для крыши бани профнастил с высотой волны менее 20 мм. Такой материал не выдерживает снеговые нагрузки и деформируется, если в процессе ремонта кровли перемещаться непосредственно по покрытию.

Какой профнастил выбрать для бани?

Профиль	Условия эксплуатации	Толщина листа, мм	Масса, кг / 1 м2	Общая / рабочая ширина (то есть с учетом продольного нахлеста), мм
H-60	Скатные кровли. Имеет канавку для отвода воды и увеличения прочности. Допустим монтаж в районах с высокими ветровыми нагрузками.	0,5 – 0,9	5 — 12	930 / 860
Н-75	Плоские и скатные кровли, перекрытия и несущие конструкции. Выдерживает очень большие нагрузки.	0,7 — 1	9,25 – 12,9	820 / 760
Н-107	Несущий профнастил, отличающийся максимальной прочностью и жесткостью. Скатная крыша из профлиста Н-107 прослужит многие десятилетия.	0,7 – 1,2	10,2 – 14,5	830 / 750
Н-135	Инверсионные кровли. Актуален, если на крыше бани планируется спортивная площадка, декоративный садик, беседка и т.п.	0,7 – 1,25	8,65 – 14,85	973 / 930
С-8	Профлист стеновой, но может применяться при обустройстве скатных кровель.	0,5 – 0,7	3,87 – 5,57	1187 / 1150

Данные из таблицы применяются для определения необходимого количества листов для кровли. Для расчета необходимо:

• уточнить длину одной стороны кровли и полезную ширину используемых листов;
• длину разделить на показатель полезной (рабочей) ширины листа;
• результат округлить в большую сторону до целого значения.

*Расчет для скатов прямоугольной формы.

Обозначения длины и ширины на схеме

Пример:

• длина ската составляет 6 метров, а рабочая ширина листа марки С-8 1150 мм;
• переводим метры в миллиметры, 6 м = 6000 мм;
• делим 6000 на 1150, получаем 5,21;
• округляем до целого числа, получаем 6. Именно столько листов профнастила понадобится для одного ската кровли, если длина профнастила соответствует ширине ската.

Рекомендуется отдавать предпочтение листам профнастила длиной не менее ширина ската кровли. Тогда при монтаже кровли будет меньше поперечных стыков, а гидрозащитные свойства кровельного покрытия будут улучшены.
