Как сделать откатные ворота своими руками: материалы и монтаж

Инструменты и материалы для установки ворот

Если места достаточно, то стоит определиться какие инструменты и материалы необходимы для установки и что есть в наличии. Возможно, кое-что придется докупить.

• лопата (для подготовки ямы под швеллер);
• топор (пригодится, если попадутся корни деревьев);
• болгарка (порезка металлических труб и их зачистка от ржавчины);
• сварочный аппарат;
• шуруповерт (если для крепления будут использоваться саморезы);
• молоток;
• уровень;
• рулетка.

• комплектующие для самих ворот (автоматика, трубы для каркаса, материал для зашивки, фурнитура);
• бетон для «закладной» под ворота (цемент, песок, щебень);
• швеллер и дополнительная арматура;
• полотно для зашивки ворот (трубы, краска, грунтовка, растворитель, круги, электроды, заклепки).

Самостоятельное изготовление

После всего вышесказанного можно перейти непосредственно к установке конструкции.

Первым делом необходимо сделать фундамент и направляющие. Для этого в землю вгоняются два-три столба высотой в 1,5 м. Значение может меняться и зависит от параметров возводимых ворот.

Выкапываются ямы, которые посыпаются дренажной прослойкой и армируются. Затем столбы и фундамент между ними заливаются раствором. Здесь будет стоять основной блок, который будет закреплять подвижную секцию (и может быть и привод секции).

После этого устанавливаются столбы ворот. Они могут быть сделаны из кирпича, бетона, сваренных труб. При установке следует учесть то, что расстояние между ними будет использовано для дальнейшей монтировки ворот.

На чертеже внизу нарисованы все крепления, которые нужно будет установить на столбах и основании для крепления подвижной секции.

1. Направляющая балка; 2. Опоры роликовые или тележки; 3. Съемный концевой ролик; 4. Нижний ловитель; 5. Верхний ловитель; 6. Фиксатор верхний с роликами; 7. Пластина для фиксации роликовых опор

На сделанный фундамент основания необходимо установить швеллер, а затем на столбы или стену (в зависимости от конструкции) тележку и фиксирующие скобы с роликами. По ним в дальнейшем будет двигаться секция ворот.

На другой стороне конструкции монтируем улавливатель секции и концевой ролик.

Последовательность работ и комплектующие могут разниться в зависимости от выбранной схемы!

Для откатных ворот необходима металлическая секция, открывающая и закрывающая въезд/выезд на участок. Ее и каркас варят точно по размерам, от этого зависит правильная работа устройства. Пример и схема секции показаны выше.

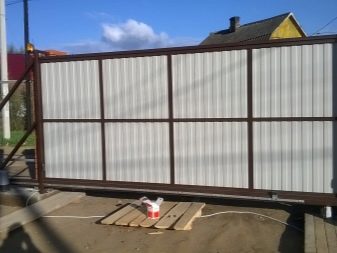

Изготовленную секцию необходимо обшить подходящими материалами. Они должны быть легкими, практичными, функциональными.Подойдут листы металла, нержавейки, профнастил, поликарбонат. Выбор за строителем.

После этого конструкция обшивается заклепками, болтами, саморезами.

В заключение подвижную часть монтируют на приготовленную конструкцию. Фиксирующие скобы снимают и закрепляют секцию на швеллер (направляющий рельс). Затем фиксирующие скобы водворяют на прежнее место. Работа, в общем, не сложная, требуется только аккуратность и точность.

После изучения схем и рекомендаций по установке откатных ворот, нужно определиться с собственными проектами и алгоритмами монтирования этой конструкции, соответствующей параметрам и требованиям, необходимым для конкретного участка.

Как сделать откатные ворота своими руками из профнастила вы можете увидеть на видео ролике:

Еще один вариант:

Что это – откатные ворота?

Разберемся, что же собой представляют откатные ворота, какими они бывают и в чем их различия и преимущества. Ворота этого типа состоят из установленного на рельсы из металлического профиля полотна, которое плавно движется по направляющим посредством специальных роликов. Механизм позволяет экономить свободное пространство, автоматизирован и работает благодаря электрическому двигателю мощностью 40-100 Вт. По типу крепления выделяют откатные по рельсу, консольные и навесные ворота. Рассмотрим каждую из конструкций подробнее.

Навесные

Такие ворота обычно устанавливают на въезде на территорию промышленных предприятий. Их конструкция обеспечивает движение полотна по верхней балке при помощи роликовых тележек, а высота проема позволяет проезжать грузовому транспорту. В последнее время подвесные ворота, несмотря на надежность и длительный срок эксплуатации, используют все реже из-за значительных затрат металла на их возведение.

как сделать откатные ворота

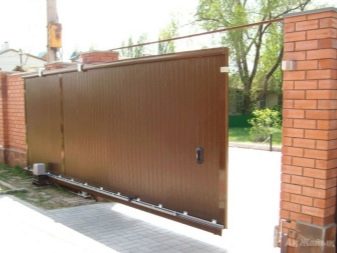

Консольные

Данный тип ворот не имеет верхней балки, ограничивающей проем, и движется на роликовых блоках по консоли, которую располагают сверху, снизу или посередине полотна. Конструкция с нижним креплением проще в реализации, поскольку другие два варианта требуют возведения дополнительных опор.

Ворота с расположенной посередине консолью

Откатные по рельсу

Откатная конструкция, перемещающаяся по нижнему рельсу на роликах, надежна, но не слишком практична. Попадание на рельс мусора, снега, а также намерзание на нем льда способно временно вывести ворота из строя. Поэтому, если вы не планируете постоянно убирать участок вокруг ворот или проживаете в местности с суровым климатом (сильные снегопады, долгая зима), лучше выбрать консольный механизм открывания.

Механизм с нижним рельсом

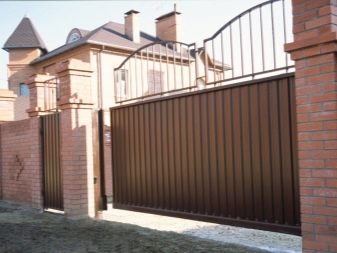

Установка откатных ворот с калиткой

Монтаж откатных ворот с калиткой

Для установки ворот откатного типа нужно соблюдать алгоритм действий:

1. Подготавливается чертеж с подробным описанием всех комплектующих элементов и нанесением размеров. Чертеж должен отражать основные параметры заграждения: высоту и ширину; длину проема и направляющей балки; схему сварки каркаса и расположения поперечных балок.
2. Когда чертежи готовы, в соответствии с ними подготавливаются материалы для изготовления каркаса и обшивки. Для рамы используется профильная труба или древесина. Для обшивки используется один из материалов: профнастил, листовой металл, дерево, художественная ковка. Для изготовления калиток можно использовать материал, отличный от того, что используется на воротах. Для откатного механизма необходимо приобрести специальные комплектующие: несущий профиль, роликовые каретки и опоры; ограничители; уловители (верхний и нижний); опорный ролик, заглушки для направляющей. Чертеж также должен отображать эти комплектующие.
3. Далее, следует оценить состояние опорных столбов для установки ворот. Это должны быть опорные конструкции из железобетона или кирпича, расположенные на глубине не менее 1,5 м.
4. На опорных столбах отмечаются уровни нулевой отметки. Затем между ними натягивается шнур, и продолжается в сторону отката заграждения еще на 2 м.
5. Производится устройство фундамента под откатное полотно: выкапывается траншея шириной до 50 см и глубиной до 1,5 м, укладывается закладная, подготавливается раствор. На глубину траншеи необходимо проложить электропроводку для подключения откатной автоматики, разместив ее в пластиковой или металлической трубе.
6. Собирается каркас из профильной трубы, все составляющие свариваются согласно чертежу.
7. Производится обрешетка.
8. Роликовые каретки устанавливаются на закладной, на них ставятся заградительные полотна. Если конструкция установлена вертикально по уровню, к швеллеру привариваются каретки.
9. В соответствующих местах из опорных столбов выводятся арматурные прутки, к которым закрепляются улавливатели с роликами.
10. На конце направляющей устанавливается ролик со специальными зажимами, затем закрывается заглушками.

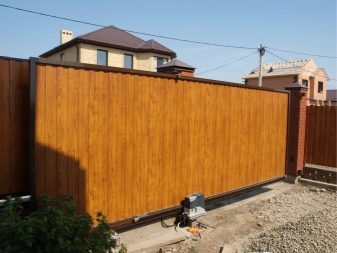

После этого можно приступить к монтажу автоматики, комплект которой состоит из электропривода, сигнальной лампочки, зубчатой рейки, фотоэлементов и пульта дистанционного управления. Электропривод закрепляется на том же швеллере, что и каретки.

Какие нужны материалы

Ворота можно сварить из стальных профильных труб, соединив сечения с разными размерами. Но сейчас производят специальные Т-профили для откатных ворот, которые использовать гораздо удобнее — не нужно сваривать 2 трубы по периметру каркаса и заполнять щели герметиком. Это существенно экономит время и материалы, а поскольку самого шва нет, одновременно улучшается стойкость конструкции к коррозии.

Для изготовления откатных ворот понадобятся:

• Т-профиль для внешнего каркаса полотна (можно заменить на трубу 60х40 и приварить к ней трубу 20х30);
• профильная труба 20х30 для стоек и раскосов;
• труба 60х40 мм для консольной части — хвостовика;
• набор фурнитуры.

Весь металл зачистить, загрунтовать труднодоступные места антикоррозийной быстросохнущей грунтовкой. В хорошую погоду можно обработать все профили сразу.

Особенности расчетов

Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. Ширина ворот равна расстоянию между опорными балками, рекомендуемое значение 4 метра.

Сделать расчет противовеса тоже довольно просто – его длина должна равняться 50% от длины проема. Это значение можно уменьшить до 40% только в тех случаях, когда не хватает пространства забора для полного открывания створки и полотно обшито облегченными материалами.

Длины профиля противовеса, соединяющего верх полотна и край нижнего профиля, должно хватить на образование треугольника.

Значение вычисляется в соответствии с размерами по следующей формуле:

sqrt{ func a^{2} + func b^{2} }

Или в более привычной форме, знакомой со школы

Где a – длина противовеса, b – высота полотна, c – искомая длина.

Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.

Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.

Этапы и основные правила монтажа

Как только будет составлен план, разбирается по порядку весь процесс установки откатных ворот своими руками. В установке ничего сложного нет, но всё-таки нужно следовать основным этапам монтажа, чтобы избежать в итоге ошибок.

Для начала следует рассмотреть все этапы, которые следует пройти в строгом порядке при установке откатных ворот.

После установки всех необходимых элементов системы производится регулировка ворот. Также проверяют каждый ролик на плавность хода и качество движения самого полотна в системе прокатного механизма.
Монтаж автоматической системы отката ворот производится согласно планам.

Обустройство фундамента для откатных ворот

Для начала нужно выполнить план на листке, где будет спланирована траншея по необходимому для установки ворот размеру.

Для этого необходимо учитывать некоторые рекомендации.

• При разработке траншеи нужно учитывать расстояние, которое отступается от границы проёма. Обычно расстояние равняется половине ширины ворот.
• Ширина фундамента может быть подобрана индивидуально при установке ворот. Фактически эта часть размера не влияет на качество установки всего механизма. При конструкции ворот в 40 см, нужно чтобы ширина была на 10– 15 сантиметров больше, по обеим сторонам.
• Глубина при установке откатных ворот не особенно влияет на качество всей конструкции.

Многие специалисты на этот счёт спорят, но всё-таки практика показывает, что глубина и уровень промерзания грунта не особенно влияет, поэтому обычно фундамент выкапывают не больше полуметра. Этого хватит, чтобы залить бетон на 40 см глубины.

Основные стадии подготовки закладного элемента

То есть арматура предварительно сваривается, закладывается и всё заливается целиком бетоном. Постепенно армирования фундамента проводить нельзя. Для проведения таких работ понадобится швеллер с высотой около 18– 20 см и уголки с таким же размером. Из этих компонентов сваривают каркас, а для армирования подбирают арматуру с сечением 12–15.

С помощью швеллера создают несущую конструкцию, которая подходит по размерам траншеи, и только после этого проводят армирование. Арматура приваривается на каркас в области поперечных соединений. По расстоянию ограничений нет, но арматуру обычно прокладывают так, чтобы прутья стояли не ближе 15 см друг к другу. Арматуру можно при необходимости заменить простыми уголками.

После того как каркас полностью сварен, его помещают в траншею. Перед тем как это сделать, необходимо не забыть утрамбовать дно с помощью песка и небольшого количества щебня. Высота утрамбованного материала в итоге не должна превышать 10 см при глубине фундамента в полметра.

Если предварительно с помощью уровня выявляется кривизна каркаса, то нужно подровнять дно при помощи утрамбовывания песка с необходимой стороны.

Свежие записи
Домашние растения, которые избавляют от недостатков5 необычных способов использования лука в бытуЕсли руки чешутся: какие овощи уже можно сажать на рассаду

Правда, даже при одинаковом уровне дороги и фундамента часто возникают проблемы из-за того, что дорожное полотно может проседать при низких температурах. Поэтому дорожный просвет должен быть не больше 5 см.

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Плюсы и минусы откатных ворот

Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.

Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.

Отдельно о преимуществах консольных откатных ворот:

• не имеют ограничений по высоте;
• внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
• высокое сопротивление ветровым нагрузкам.

Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.

Недостатки ворот-консолей:

• сложность изготовления;
• длина бокового пространства для отката не менее 1,4-1,5 ширины проема.

Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.

Принцип работы

Ворота сдвижные могут быть рельсовыми или роликовыми. Более надежной и простой является конструкция второго типа. Благодаря простоте конструкции откатных ворот, чертежи, схемы и эскизы можно легко сделать самостоятельно.

Откатные ворота добавят благородства вашему участку

Для изготовления своими руками этих ворот можно выбрать одну из двух конструкций:

• двойная модель;
• моноширма;

Ворота первого типа состоят из двух створок, раздвигающихся в противоположных направлениях. Их конструкция предполагает наличие 2 фундаментов и балки, выполняющей роль основания для дополнительных роликов. Такая система рассчитана на большой вес полотна и применяется при изготовлении ворот высотой от 2 м.

Моноширма значительно проще в изготовлении. При ее создании можно обойтись без верхней перетяжки между опорами. Она применяется в воротах высотой менее 2 м. На частном участке чаще всего используется именно такая система, и именно ее стоит рассмотреть подробно. Так как схема откатных ворот на роликах очень проста, то проблем при ее создании возникнуть не должно.

Среди остальных элементов конструкции стоит выделить:

1. Верхний и нижний улавливатель — имеют П-образную форму. С их помощью ворота фиксируются в закрытом положении, достигается снижение нагрузки на ролики и направляющую, а также предотвращается «заваливание» полотна.
2. Поддерживающая скоба — необходима для фиксации моноширмы и монтируется на основной стойке.
3. Опорный ролик — установлен на переднем торце направляющей и выступает в качестве демпфера.

В данном видео рассмотрим установку откатных ворот:

https://youtube.com/watch?v=BUmomxfYS1w

Простая инструкция по установке откатных ворот своими руками

Откатные ворота сегодня одни из самых востребованных, несмотря на меньшее их количество в сравнении с распашными. Такая разница объясняется простотой конструкции и установки.

Для распашных ворот достаточно пары петель, а для откатных нужны дополнительные комплектующие.

При этом до недавнего времени они стоили как подержанный автомобиль. Поэтому большей части людей они были просто недоступны.

Но все меняется, и у откатных ворот стает все больше поклонников.

В данной статье представлена подробная инструкция по быстрому и легкому монтажу откатных ворот в домашних условиях своими руками.

Подвод электричества и монтаж воротной рамы

Как уже было сказано выше, при установке ворот с автоматической откаткой полотна, необходимо провести электрическую проводку. Только в таком случае можно будет установить автоматическую систему.

Это, конечно же, существенно повышает стоимость не только работ, но и самой конструкции ворот. Устанавливают проводку сразу после окончания работ с фундаментом. Кабель прокладывается в конструкции фундамента, а для его прокладывания используют специальную гофру .

Место, где в итоге будет выходить пучок кабеля, важно рассчитать заранее, чтобы потом можно было протянуть весь кабель в помещение для подсоединения к электрической сети. Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот

Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции

Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции.

Профильные трубы разрезают при необходимости до нужной длины и подготавливают к сварочным работам. Специалисты обычно рекомендуют варить трубы так, чтобы горизонтальные стойки в итоге были поверх вертикальных.

Такой метод уже показал на практике, что конструкция, оказывается, прочнее. Кроме того, при установке горизонтальных стоек сверху, предотвращается процесс коррозии на каркасе. Но в этом случае необходимо будет сделать защиту для горизонтальных поперечников.

Для этого после сбора конструкции нужно зачистить все места соединения и покрасить раму специальной краской, которая предотвращает распространение ржавчины. Поперечники обязательно нужно проваривать через каждые 50 см, если ворота имеют размеры по ширине больше 1,5 метра. Это предотвратит провисание полотна в дальнейшем.

Установка роликового основания и полотна

Роликовое основание считается одним из самых важных механизмов в системе откатных ворот. Всё дело в том, что на эту часть приходится вся нагрузка от полотна. Именно поэтому все крепления должны быть надёжными.

Чаще всего для этого крепления приваривают к швеллеру. Сразу после того как проводится монтаж роликов. на них устанавливаются ворота, а уже после этого проводятся замены, которые позволяют проверить устойчивость и уровень.

Для того чтобы ворота работали на роликовой системе плавно и без заминок их устанавливают на одной плоскости, но точность проверить можно будет только при использовании лазерных указателей.

Монтаж верхнего ограничителя и концевого ролика

В верхней части конструкции устанавливается ограничитель, который останавливает ворота, в случае если они начнут съезжать с направляющей. Кроме того, эта часть предотвращает раскачку полотна при сильных порывах ветра.

По инструкции следующий этап — это фиксирование концевого ролика и заглушек. Конечный ролик фиксируется на окончании передней части бруса, а после этого накрывается пробкой. Фиксация производится с помощью болтовых соединений, но только, с одной стороны, а с другой стороны балки монтируется пробка или подобное этому материалу устройство.

Последний ролик необходим непросто для повышения качества плавности откатывания ворот, но и чтобы накатываться на нижний уловитель, а это снижает нагрузку на роликовые опоры.

Заглушки также необходимо установить, но они нужны по понятным всем причинам. Такая деталь предотвращает попадание снега или грязи, что повышает продолжительность жизни роликовых деталей.

Монтаж верхнего и нижнего уловителя своими руками

В установке уловителей нет ничего сложного. Их монтаж происходит путём крепления деталей к болтовым частям конструкции с помощью сварки.

Верхний улавливатель отвечает не только за безопасность, но и смягчает контакт между воротами и опорами. Кроме того, верхний уловитель, так же как и аналогичная нижняя деталь, снижает влияние порывов ветра на полотно.

Нижний уловитель отвечает аналогичным действиям, но он, в отличие от верхней части, является основным и именно на него приходится большая часть нагрузки при воздействии сильного ветра.

Роликовую систему установить достаточно сложно, но это не значит, что невозможно поставить откатные ворота своими руками. Видео, фотографии, инструкции и большое количество информации могут помочь произвести установку откатных ворот только при помощи своих сил.

Установка роликовой конструкции в итоге может значительно упростить жизнь, ведь не придётся постоянно выходить из машины, чтобы открыть ворота. Кроме того, такая система повышает статус и стоимость дома.

Направляющая балка

Устройство называется еще швеллером. Изготавливается из стального профиля в условиях завода. Это сложная геометрическая форма, которую воссоздать в кустарных условиях невозможно. Это балка, длина которой не менее 5-7 метров, металл толщиной не менее 3,5 мм до 5 мм. Это одна из основных деталей, которая обеспечивает правильную работу всей конструкции.

Для изготовления данной конструкции требуется железная труба и следующие инструменты – болгарка, рулетка, аппарат для сварки, сверла и дрель.

Длина балки в 1,5 раза длиннее, чем ширина ворот. Балка обязана выдерживать вес всей громоздкой конструкции, поэтому она должна быть очень прочной и жесткой. Если балка будет прогибаться, то ворота заклинит, и они не откроются. Основой может служить квадратный профиль или квадратную трубу. Делается продольный разрез или паз шириной около 1 см.

Труба очищается от ржавчины, окалины, поверхность отшлифовывается. При наличии сварочного шва, его нужно сделать боковым. Если он останется внизу, то для роликов это будет препятствием, их будет клинить, ворота будут плохо открываться, легкого хода не получится.
