Перегородочные пазогребневые плиты

Звукоизоляция пазогребневой гипсовой перегородки

Когда в квартире планируется капитальный ремонт с установкой
межкомнатной перегородки, то большинство людей отдает предпочтение недорогим
стройматериалам, к таким относятся пазогребные плиты. Данные изделия просты в
монтаже, имеют небольшой вес и стоимость их вполне приемлемая. Единственным
недостатком является плохая звукоизоляция. Чтобы перегородка максимально
эффективно удерживала посторонние звуки ее изначально необходимо правильно возвести
с учетом звукоизоляции.

@PGP

Как известно, обеспечить уют и комфорт в квартире может
шумоизоляция, при этом не одной поверхности, а полностью стен, потолка и полов.
Стоит отметить, что возведение перегородки из ПГП, стоит производить только
после того как выполнены работы с полами и потолком. Все дело в том, что
перегородка даже если она не является несущей, от жесткого крепления может
передавать вибрации и структурный шум. Для исключения такой возможности изначально
производится полная шумоизоляция потолка и полов.

Для пола оптимальным решением станет плавающий пол, благодаря чему можно будет оградить напольное покрытие от лишней вибрации. Монтаж ПГП плит производится таким образом, чтобы вверху блоки неплотно прилегали к потолку. Если сделать жесткую стяжку, можно забыть о шумоизоляции перегородки. Некоторые используют для задувки верхнего пространства монтажную пену, но на самом деле – это не правильно.

Строительная пена когда высыхает становится жесткой, поэтому все вибрации будут передаваться на перегородку, если и использовать, то специальные звукоизоляционные материалы. В качестве альтернативы можно в проем уложить минеральную вату, и замазать герметиком, который будет удерживать вибрацию.

Звукоизолирующие свойства ПГП

На сегодняшний день в строительстве используют два вида ПГП
плит: гипсовые и силикатные. Что касается первых, то они изготавливаются литьем
из гипса и специальных добавок. Благодаря технологии производства изделия
получают правильную форму с пазами. Также делаются плиты из негашеной комовой
извести, песка и прочих добавок по технологии прессования. Стоит отметить, что
у гипсовых конструкций показатели тепло и звукоизоляции немного выше, нежели у
силикатных блоков.

@PGP

 Оба материала
производятся на основе экологически чистых материалов, за счет чего они широко
применяются в частом строительстве, и в частности для возведения межкомнатных
перегородок. Также к особенностям стройматериала можно отнести негорючесть
изделий и гиппоаллергенные характеристики. Если установить перегородку из
пазогребневых плит, то обязательно необходимо делать дополнительную
шумоизоляцию, так как степень удержания звуковых волн составляет всего 41
децибел.

Устройство шумоизоляции

Производители указывают, что коэффициент звукоизоляции стандартной пазогребневой плиты толщиной 80 мм, составляет 43 дБ, что является достаточным показателем для создания в помещении комфортных условий.

На практике, этот показатель часто бывает ниже, поэтому для увеличения шумоизоляционных характеристик такой конструкции, рекомендуется проводить ее дополнительное звукоизолирование.

Для этого используют материалы, имеющие хорошие звукоизоляционные характеристики. Специальные мембраны можно клеить непосредственно на поверхность стены.

Чтобы максимально защитить комнату от шума, такие мембраны клеят с обеих сторон стены. Это позволяет увеличить коэффициент звукоизоляции до 30 дБ.

Если у вас есть возможность создать широкую стен, то создают двойную перегородку из пазогребневых блоков и между стенами укладывают утеплитель, обычно это минеральная вата.

Этот способ позволяет получить высокие звукоизоляционные характеристики и надежно защитить комнату от постороннего шума.

Возведение первого ряда

От того, насколько правильно собран первый ряд, во многом зависит качество сборки всей конструкции перегородки. Крепление к стенам пазогребневых перегородок начинают с удаления нижнего гребня. Для этого можно использовать заранее приготовленную ножовку.

На уплотнитель, который должен быть уже уложен необходимо нанести клеящий состав. Причем, его наносят и на горизонтальную, и на вертикальную часть. Со стороны, которая будет примыкать к стене, в паз заводят металлическую, перфорированную скобу. С каждой стороны плиты должны выступать на несколько сантиметров части скобы. Для крепления скобы к стене можно использовать анкеры, саморезы или дюбели, все зависит от материала, из которого стена построена. Первую плиту необходимо установить так, чтобы паз смотрел вверх. Все операции необходимо выполнять с использованием строительного уровня. Для более плотного примыкания блока ПГП к стене и полу по нему надо нанести несколько ударов киянкой. Такое же крепление с помощью скобы необходимо выполнить рядом с местом примыкания второй плиты.

Из чего сделаны и какие бывают пазогребневые плиты

Если говорить о ПГП как специализированных стеновых материалах, то различают две разновидности.

1. Гипсовые ПГП плиты

Сразу стоит уточнить, что пазогребневая плита полностью соответствует требованиям экологической безопасности. Основным компонентом при изготовлении является цемент и гипс марок Г-4 и Г-5, которые относят к разряду экологически чистых. В состав вносятся добавки, повышающие прочность и влагонепроницаемость.

Физико-технические характеристики материала из гипса

Технические характеристики ПГП могут отличаться в зависимости от используемого сырья, и структуры готового перегородочного блока (пустотелый и полнотелый).

Однако при покупке можно руководствоваться такими параметрами:

Показатель	Ед. изм	Плиты по ТУ
Обыкновенные ТУ5742-007-16415648-98	Гидрофобизированные (влагостойкие) ТУ5742-014-03984362-96
Плотность, не более	кг/м³	1250	1100
Водопоглощение не более	%	26-32	5
Масса плиты	кг	24	29
Предел прочности при сжатии	МПа	5,0
Предел прочности при изгибе	МПа	2,4
Коэффициент теплопроводности, λAКоэффициент теплопроводности,λB	Вт/м °С	0,29. 0,35.
Удельная эффективная активность радионуклидов, не более	Бк/кг	370
Шумоизоляция	дБ	43
Горючесть	группа	НГ

Влагостойкие гипсовые плиты

Обычные пазогребневые плиты применяют для возведения перегородок или облицовки стен при сухом или нормальном уровне влажности. Для влажных помещений необходимы специализированные влагостойкие плиты, которые легко отличить по характерному зеленому цвету.

Этот момент обязательно нужно учитывать при покупке материала. Если поместить обычную ПГП из гипса во влажную среду, перегородка «поползёт» спустя некоторое время.

Размеры гипсолитовых плит

Перед началом работ, важно рассчитать количество строительного материала, иначе даже сравнительно недорогие ПГП теряют свою финансовую привлекательность. С пазогребневыми плитами всё обстоит довольно просто и выглядит следующим образом:

Технические условия	Размеры плит, мм	Кол-во плит в 1 м²
Длина	Ширина	Толщина
Обыкновенные ТУ5742-007-16415648-98	667	500	80	3.0
Гидрофобизированные (влагостойкие) ТУ5742-014-03984362-96	900	300	80	3.7

Допустимые отклонения от номинальных размеров: по длине ±3мм; по ширине ±2мм; по толщине ±1мм.

• Целых плит в 1 м3 – 37 шт.

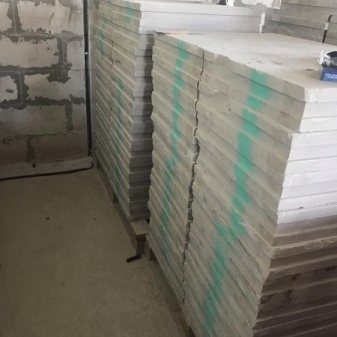

• Сколько на поддоне – 32 шт.

Вес плит из гипсового сырья

Благодаря стандартному типоразмеру, вес пазогребневых плит также приведён к единым значениям. В частности:

• Стандартные и влагостойкие полнотелые плиты весят 24 и 29 килограмм соответственно.

• Облегчённый вариант (пустотелые) весят 22 килограмма.

Благодаря этим параметрам, монтаж сподручно проводить силами одного человека.

2. Силикатные пазогребневые плиты

Плиты аналогично силикатному кирпичу изготавливаются из кварцевого песка и негашёной извести методом прессования. Такие плиты имеют большую плотность чем гипсовые, что, с одной стороны, дает повышенный коэффициент теплопроводности, а с другой – повышенную прочность.

Технические характеристики силикатных перегородочных плит

• Плотность – от 1225 до 1870 кг/мᶟ (в зависимости от пустотности).

• Прочность – М 150.

• Коэффициент теплопроводности – около 0,045 Вт/(м*С).

• Индекс изоляции воздушного шума – от 47 до 52 дБ.

Размеры и вес ПГП из силиката

Данные плиты отличаются отличной геометрией, но габаритные размеры у образцов изготовленных разными компаниями, могут незначительно отличаться (см. таблицу ниже). Размеры плиты несколько меньше, чем у гипсовой.

Производитель	Размеры плит, мм	Вес, кг	Кол-во плит в 1 м²
Длина	Ширина	Толщина
Силикатная плита «ЯЗСК»	498	248	70	15,3	8
Силикатная плита (пустотелая) «ЯЗСК»	498	248	70	14,5	8
Силикатная плита «ЯЗСК»	498	248	115	19,5	8
Силикатная плита (пустотелая) «ЯЗСК»	498	248	115	18,2	8
Силикатная плита ЗАО «КЗСМ»	500	250	88	20	8

Материал с толщиной 115 мм, производители предлагают использовать как межквартирные.

• Количество на поддоне 54 шт

• Расход клея ~ 50 кг на 1 поддон

Чем клеить, штукатурить, грунтовать и красить, чтобы все не отвалилось

Какой выбрать клей для надежного монтажа

Для этого вида материала необходим специальный клей, который не только упростит работу, но и обеспечит надёжность конструкции. На рынке имеется несколько проверенных марок клеевого состава, подходящих для возведения перегородок из ПГП. В частности плиты можно клеить:

1. Волма-монтаж

2. KNAUF FUGEN (Кнауф Фугенфюллер)

3. WEBER. CEL GIPS

4. IVSIL PLAST

5. БОЛАРС Гипсоконтакт

Средний расход клея

Здесь нет чётких нормативов, но лучше придерживаться пропорции 1.5 кг/м2 или как указывалось выше ~ 50 кг на 1 поддон.

Чем штукатурить готовую стену

Ещё одним неоспоримым преимуществом ПГП – это отсутствие необходимости в штукатурке стен. Плиты имеют гладкую структуру, поэтому при тщательно заделанных стыках можно проводить финишную отделку прямо на основание. Если возникла необходимость в оштукатуривании стен, а это происходит только в случае если появились сколы от неаккуратного монтажа, то привычный цементно-песчаный раствор здесь нее подойдёт. Лучше воспользоваться штукатуркой на гипсовой основе, ротбандом, бетоконтактом или финишпластом.

Чем грунтовать поверхность

Грунтовка поверхности проводится для повышения адгезии. Для этих целей можно использовать обычную грунтовку, которая применима для газосиликатных блоков и аналогичных материалов. Автору статьи доводилось использовать для обработки гипсовой стены перед оклейкой обоев акриловую грунтовку Tiefgrund (Тифгрунт) с отличным результатом.

Чем штукатурить пазогребневые плиты

Если у вас сложилась такая ситуация, что вам нужно штукатурить пазогребневые плиты, смело приступайте к выполнению.

ПГП блоки производятся на основе гипса, а значит, поверхность перегородки из ПГП будет гипсовой. Вспоминаем основное правила оштукатуривания — штукатурный слой не может быть прочнее основания.

Это значит, что бетонные стены можно штукатурить любыми штукатурными составами, а гипсовые стены можно штукатурить только составами на гипсовой основе. Штукатурить гипсовые поверхности цементными штукатурками нельзя.

Поэтому для оштукатуривания ПГП подойдет любая гипсовая штукатурная смесь. Повторюсь, цементные, цементно-известковые смеси по гипсовой поверхности не используются.

Описание и особенности пазогребневых блоков

Пазогребневый блок представляет собой плоскую плиту размером 66,7 на 50 сантиметров. На одном торце изделия – гребень, а на другом – канавка под вход аналогичного выступа другого блока.

Канавка на ПГП бывает прямоугольной или трапециевидной, специального названия не имеет. Паз именуют шипом. Входя в канавку соседнего блока, он образует замковое соединение.

Это обеспечивает прочность конструкции. Отступает ненадежность тонких плит. С замками их толщины достаточно, чтобы сносить рядовые нагрузки, к примеру, весящие на стене мебель, картины.

Толщина пазогребневого блока равна 8-ми сантиметрам. Это классический вариант советских времен. Однако, система с пазами столь полюбилась строителям, что с выемками и выступами стали появляться блоки газо- и шлакобетонов.

Начался, так же, выпуск пазогребневых кирпичей. Плюс их строения не только в крепкой сцепке, но и экономии связующего раствора. Им промазываются ровные грани плит. Замковое соединение склейки не требует, удерживаясь механически.

Геометрия ПГП выверена до миллиметров. Зазоров меж плитами почти не остается. Уровень блоков не скачет. Это сводит к минимуму отбраковку ПГП и облегчает их кладку. Штукатурку сразу наносят финишную.

Состав ПГП минеральный. Это исключает возгорание блоков и обеспечивает их экологичность. В частности, плиты пропускают пар, исключая скапливание конденсата.

Монтаж своими руками

Монтаж перегородок из пазогребневых плит выполняют своими руками или с привлечением профессиональных строителей. Материал обладает высокой теплоизоляцией, поэтому его можно устанавливать не только внутри комнаты, но и впритык к холодным стенам, соприкасающимся с улицей.

Технология монтажа пазогребневых перегородок довольно простая. Главное, установить конструкцию по уровню и плотно закрепить элементы между собой.

В случае необходимости спрятать коммуникации без устройства штробы, применяют технологию двойных перегородок. Недостатком является то, что они занимают в 2 раза больше места.

Инструменты

Все необходимые инструменты и материалы нужно подготовить заранее, чтобы в процессе выполнения работ не отвлекаться на поездку в магазин за недостающими экземплярами.

Нужно собрать такие приспособления для монтажа межкомнатных перегородок из пазогребневых плит:

• войлочный уплотнитель;
• пазогребневые плиты;
• демпферная лента, бечевка;
• цемент, песок, гипс для приготовления раствора;
• специальный клей для пазогребневых плит или клей для плитки;
• грунтовка;
• строительный уровень, рулетка;
• карандаш, линейка;
• крепежные элементы: саморезы, анкера, скобы;
• резиновая киянка, шпатель, ножовка;

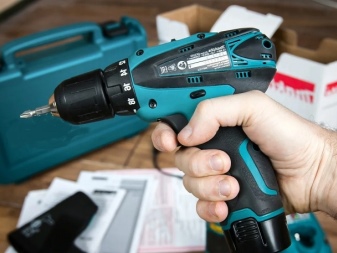

• дрель, шуруповерт, строительный миксер.

Подготовительные работы

Когда монтаж пазогребневых перегородок осуществляют в новом доме, нужно проверить расположение пола и потолка согласно горизонтальному уровню. Выступающие части поверхности зачищают методом шлифования. Трещины и впадины заполняют цементно-песчаным раствором.

При монтаже перегородок во время текущего ремонта на полу, потолке, стенах делают разметку. Намечают линией места расположения перегородки. Снимают с поверхностей все отделочные материалы на несколько миллиметров шире, чем показывает разметка. Прочно держащуюся керамическую плитку можно не демонтировать.

На высоте 30 см от пола натягивают бечевку, которая будет указывать уровень расположения перегородки. По линии соприкосновения перегородки с поверхностями наклеивают демпферный уплотнитель: пропитанный битумом войлок или пробковую подложку. Ширина должна соответствовать толщине плиты.

Возведение первого ряда

От правильности монтажа первого ряда будет зависеть расположение всей конструкции. Здесь представлена информация, как сделать перегородку из пазогребневых блоков.

Пошаговая инструкция по установке:

1. У пазогребневых плит, которые будут располагаться в первом ряду, отрезают с помощью ножовки нижние гребни.
2. На вертикальную и горизонтальную части уплотнительного материала наносят клей.
3. Заводят перфорированную скобу к той части паза плиты, которая будет примыкать к стене, так, чтобы крепеж выступал на несколько сантиметров.
4. Закрепляют скобу к стене с помощью дюбелей или саморезов.
5. Устанавливают плиту вверх пазом, плотно прижимают к стене и полу, проверяют, чтобы она располагалась по уровню, простукивают резиновой киянкой.
6. Со стороны установки следующей плиты в паз вставляют скобу, прикрепляют с помощью дюбелей к полу.
7. После схватывания клеевого состава устанавливают следующую плиту, закрепляют ее скобой к полу.
8. Каждый последующий блок монтируют после схватывания клея на предыдущем.

Монтаж пазогребневых блоков.

На боковые соединения клеевой состав наносят так, чтобы расстояние между плитами не превышало 2 мм. Выступившие излишки клея сразу вытирают, после застывания удалить потеки будет проблематично.

Возведение остальных рядов

Второй и последующие ряды монтируют со смещением швов. Первую плиту второго ряда распиливают пополам. Ряд начинают с половины блока. На срезах пазогребневых блоков, примыкающих к стене, закрепляют скобы.

Клеевой состав разводят так, чтобы он получился более жидким, чем тот, что использовался для первого ряда. Наносят клеевой состав на нижние и боковые соединения каждой плиты. По такой технологии собирают всю стену.

Установка последнего ряда

Согласно технологии, между потолком и блоками верхнего ряда должен оставаться компенсационный зазор 2 мм.

В верхние пазы последнего ряда на клей закрепляют скобы. Устанавливают блок и прикручивают скобу к потолку с помощью дюбелей. Если плита больше, чем оставшееся расстояние, ее обрезают в нужный размер.

Использование и монтаж

На сегодняшний день в строительной сфере широко применяются полнотелые и пустотелые ПГП блоки. Их отличительная черта заключается в простоте монтажа. Конечно, удобно пригласить специалиста-каменщика, который за короткий промежуток времени поднимет перегородки, а можно сделать монтаж плит своими руками. Главное, знать общие требования для работы с плитами ПГП:

• монтаж плит необходимо производить до начала отделочных работ;
• температура в помещении должна составлять более 5 градусов тепла;
• прежде чем ставить плиты, их необходимо обработать грунтовкой.

Чтобы приступить к процессу укладки, необходимо подготовить некоторые инструменты и материалы:

• ПГП плиты;
• клеевую смесь;
• грунтовку;
• скобы для фиксации перегородки к потолочному перекрытию и полу;
• саморезы;
• шпатель;
• уровень;
• ёмкость для замешивания клеевого состава;
• ножовку;
• дрель;
• шуруповёрт.

Теперь можно приступать к подготовительному шагу монтажа перегородки. Прежде всего, на полу делается разметка разделительной стенки. Для этого напольное покрытие необходимо очистить от пыли, обработать грунтовкой. Границы перегородки наносятся карандашом или маркером. На высоту 30 см с боковой стороны необходимо натянуть прочную нить, которая будет указывать границы монтажа первого ряда плит.

Далее производится подготовка раствора. Клеящая смесь представлена в сухом виде. Соответственно, её необходимо развести с водой в пропорции, указанной на упаковке. Смесь на гипсовой основе гораздо быстрее схватывается. Поэтому замешивать её необходимо в небольшом количестве. На основание плиты и примыкающую часть стены наносится небольшое количество клея. Плита устанавливается на раствор гребнем вверх и плотно прижимается к напольному покрытию и стене. Горизонтальность проверяется уровнем. На торцевую сторону блока наносится клеящий состав, предназначенный для фиксации следующего блока.

После установки первого ряда плит можно приступать ко второму. Процесс монтажа в данном случае слегка похож на кирпичную кладку, где применяется перевязка швов соединения. Соответственно, второй ряд делается со смещением соединения стыков кладочных плит. Чтобы усилить перегородку, необходимо закрепить металлические уголки или скобы в местах соединения плит со стеной и полом. Монтаж фиксаторов производится посредством саморезов.

По аналогичной схеме выкладывается вся перегородка. Необходимо знать тонкости заделывания зазоров между собранной стеной и потолочным перекрытием. Понятно, что между ними присутствует щель.

В следующем видео вас ждет монтаж стен и перегородок из пазогребневых плит своими руками.

Нужно ли штукатурить пазогребневые плиты

Если перегородка из ПГП выполнена правильно, то по определению, она не должна иметь перекосов и отклонений от вертикали. Ровная поверхность ПГП плит не требует их серьезного выравнивания. Поэтому, все производители плит ПГП в инструкциях пишут фразу «не требует оштукатуривания».

Отсюда ответ на вопрос нужно ли штукатурить пгп, простой ответ не нужно, если перегородка построена правильно.

Однако, не всегда и не все могут построить ровную вертикальную перегородку с минимальными отклонениями от вертикали. Кроме этого возможна ситуация, когда перегородку просто невозможно построить вровень с другими конструкциями на стене. Например, на стене есть колоны, смещённые по горизонту на 5 см. Между ними нужно сделать перегородку. Понятно, что перегородка будет смещена относительно одной колоны на 5 см, которые и нужно убрать штукатуркой.

Поэтому встает другой вопрос — можно ли штукатурить пазогребневые плиты. Ответ на этот вопрос — можно. Остается выяснить чем.

Монтаж

Для начала необходимо рассчитать количество необходимых для перегородки плит. Сегодня это делается очень просто. На любом строительном интернет-портале можно найти онлайн-калькулятор, в ячейках указать размер выбранного блока, длину и высоту стен, а также площадь дверных и оконных проемов. Затем нажать «Вычислить». Калькулятор предоставит итог общей площади в кубах и требуемом количестве плит указанных размеров.

К поднятию ПГП-перегородок необходимо приступать после проведения черновых работ по отделке стен и потолка, но перед заливкой стяжки

Важно учитывать, что влажность в помещении, где проводится монтаж ПГП-стен, должна составлять 55-60%, а температура не должна быть ниже 5 градусов. Прежде чем начинать монтаж плит, следует провести подготовку основания

Примыкающие элементы должны быть ровными, располагаться строго в горизонтальном и вертикальном положении. Если имеются огрехи, исправить их поможет бетон или цементно-песчаный раствор, который после высыхания потребуется загрунтовать.

На основании пола делается разметка. Там же выставляются координаты будущей двери. Используя уровень, напольные разметки переносятся на потолок и стены. Для увеличения параметра шумоизоляции на прилегающие перегородки клеится эластичная пробковая прокладка, а на пол крепится подложка

Важно не забыть о приобретении специальных крепежей. Фиксируются они саморезами, анкерами или дюбелями

Если высота потолка составляет 2,8 м, перегородку достаточно крепить в трем точках. В горизонтальном направлении расстояние между крепежами должно составлять 70-100 см. Угловые плиты следует соединять друг с другом перфорированной лентой. Далее начинается кладка блоков. Панели можно укладывать пазами как кверху, так и книзу. В первом случае раствор следует равномерно проложить в месте соприкосновения элементов, при этом нижний выступающий гребень придется аккуратно срезать.

Далее можно начинать монтаж

При возведении межкомнатной перегородки своими руками очень важно придерживаться технологии установки, в противном случае работу придется переделывать

• Для начала замешивается клеевой раствор.
• Клеевая масса наносится на стены и пол согласно сделанной разметке.
• Ставится первый блок. Сверху прикладывается уровень. При выявлении неровностей легкими стуками киянки подгоняется ровная горизонтальность и вертикальность.
• Выступившие излишки раствора требуется моментально удалить.
• Если есть необходимость, плиту можно закрепить на ограждающих конструкциях.

После укладки первого ряда можно монтировать последующие плиты

И тут технология возведения ПГП-блоков требует обратить внимание на некоторые нюансы. Соединительные швы не должны совпадать с точками соприкосновения верхних рядов

Для этого нужно разрезать один блок ровно по середине. Одна его часть будет началом нового ряда, а вторая – концом. В остальном принцип действия аналогичен установке первого ряда блоков.

Особое внимание следует уделить формированию дверного проема. Если требуется установить проем менее 90 см, дополнительные несущие конструкции можно не использовать

Но нельзя допустить, чтобы над дверным проемом висела целая плита. Для таких ситуаций рекомендуется заранее составить план и правильно выставить рядность. В процессе поднятия стены необходимо установить временную перемычку. Она может быть выполнена из дерева или профиля. Когда клеевой состав полностью высохнет, перемычки можно убирать.

Остается сделать верхний ряд. Класть плиты впритык к потолку неудобно, именно поэтому разрешается поменять направление устанавливаемых блоков с горизонтального положения в вертикальное. Крепежная система плит не дает возможности поставить блоки впритык к потолку – требуется небольшой зазор. 2-3 мм будет вполне достаточно. Если планируется оформить натяжной потолок, зазор можно заполнить монтажной пеной.

Крепление к перекрытиям следует производить скобами или уголками, в противном случае верхняя часть конструкции расшатается. Как стало понятно, ПГП-панели являются лучшим материалом для строительства новых стен. С ними устройство несущих перегородок занимает совсем немного времени.

О том, как возвести межкомнатную перегородку из пазогребневых плит, смотрите в следующем видео.
