Как монтировать полипропиленовые трубы и разводить пп водопровод

Пайка полипропиленовых труб

Одной из самых важных и сложных операций, связанных с обустройством водопровода из полипропилена своими руками, является пайка труб. Она может выполняться как на столе, так и непосредственно по месту монтажа. В первом случае собираются сложные участки с множеством поворотов. Впоследствии они устанавливаются на клипсы, прикрученные к стене. Пайка полипропиленовых труб по месту нужна для того, чтобы соединить все эти участки в единую систему подачи холодной и горячей воды.

Паяльник для полипропиленовых труб с цилиндрическим нагревательным элементом

Шаг 1. Состыкуйте подготовленную для пайки трубу с соответствующим фитингом «всухую». Если она входит в него свободно – значит, вы столкнулись с браком или изделиями низкого качества. Паять их друг с другом нежелательно – впоследствии данное соединение в линии водопровода будет протекать.

Трубу нужно состыковать с фитингом

Шаг 2. Специальными ножницами отрежьте кусок трубы нужной длины.

Резка трубы

Шаг 3. Зачистите торец полипропиленовой трубы.

Шаг 4. Обезжирьте и насухо вытрите конец полипропиленовой трубы, предназначенной под пайку.

Обезжиривание конца трубы

Шаг 5. Отметьте маркером, на какую глубину отрезок трубы войдет в фитинг.

Отмечается глубина входа в фитинг

Шаг 6. Подберите насадку под внешний диаметр трубы и внутренний фитинга, установите на нагревательный элемент аппарата для пайки.

Шаг 7. Включите инструмент, установите на нем температуру +260°С и дайте прогреться. Когда аппарат для пайки будет готов – зажжется соответствующая лампочка на нем.

Включение паяльника

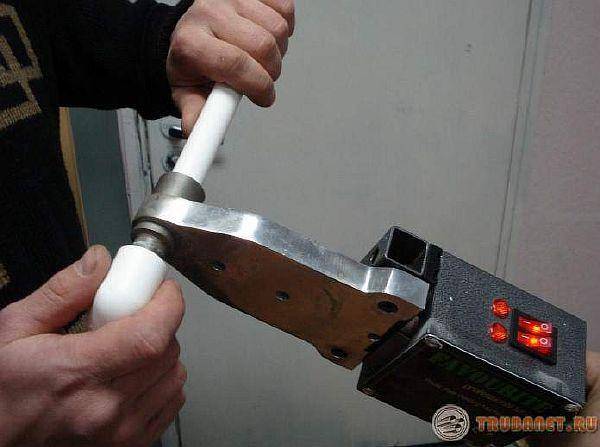

Шаг 8. Одновременно зафиксируйте на соответствующих концах насадки фитинг и полипропиленовую трубу. При этом они должны быть сразу повернуты в правильном направлении.

Фиксация трубы и фитинга

То же, но вблизи

Шаг 9. Труба и фитинг должны прогреваться при температуре +260°С от 5 до 12 секунд, в зависимости от диаметров изделий.

Шаг 10. После этого снимите с насадки трубу и фитинг, вставьте один в другой. Чтобы повернуть и правильно сориентировать изделия друг относительно друга, у вас будет около 4-5 секунд. Затем в течение некоторого времени держите трубу и фитинг неподвижно, чтобы они надежно спаялись.

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

После этого соединение полностью готово к монтажу. А пускать по нему воду можно уже через час после завершения пайки. При качественных материалах и инструменте, а также при полном соблюдении инструкций у вас получится соединение с высочайшей степенью прочности и герметичности.

Водопровод из полипропилена своими руками

У полипропиленовых труб много преимуществ

Маркировка на трубах из полипропилена

PPR-трубы

Армированные полипропиленовые трубы

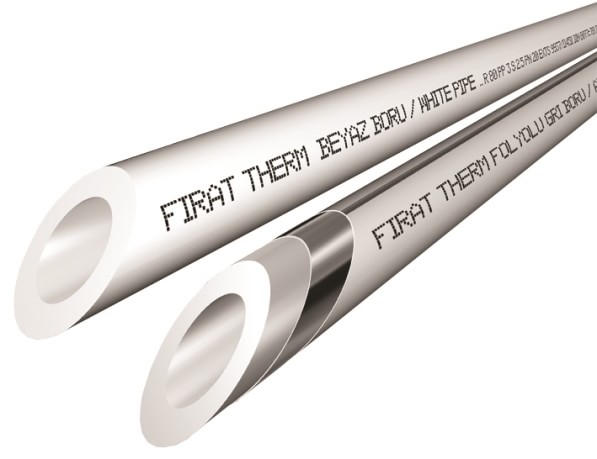

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

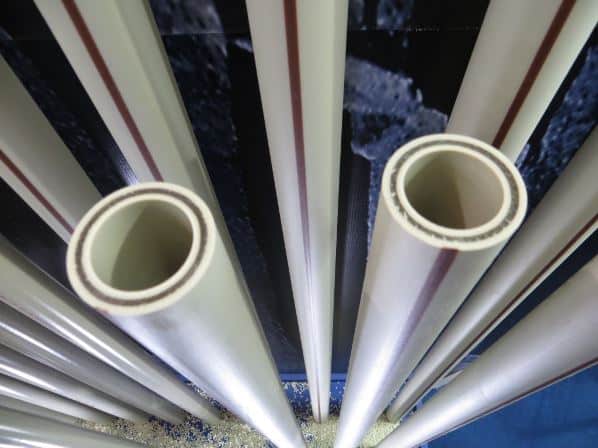

Трубы, армированные стекловолокном, для отопления

SONY DSC

PN10

PN16

PN20

PN25

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Закрытый монтаж трубопроводов

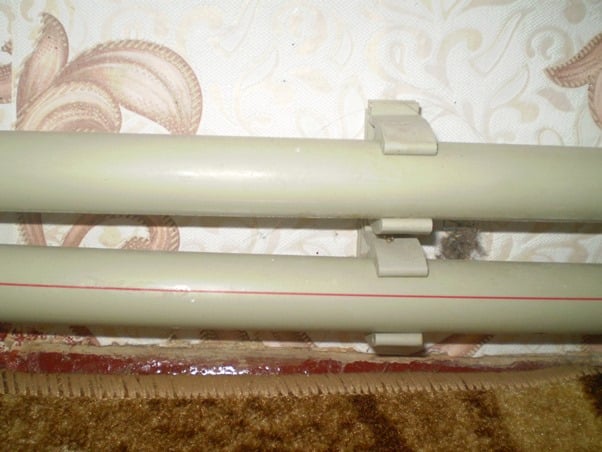

Открытый монтаж трубопровода

Короб для труб своими руками

Последовательная разводка труб

Параллельная разводка водопровода

Схемы подключения водозаборной арматуры

Демонтаж старого водопровода

Разметка труб и фитингов водопровода из полипропилена

Установка клипс

Сборка основных линий

Монтаж трубопровода из полипропилена

Процесс монтажа водопровода

Установка подводящих труб и арматуры

Паяльник для полипропиленовых труб с плоским нагревательным элементом

Пальник для полипропиленовых труб с цилиндрическим нагревательным элементом

Трубу нужно состыковать с фитингом

Резка трубы

Обезжиривание конца трубы

Отмечается глубина входа в фитинг

Включение паяльника

Фиксация трубы и фитинга

То же, но вблизи

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

Схема устройства полипропиленовой трубы

Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)

ПП изделия подходят для устройства отопительных систем

Водопровод из полипропиленовых труб

Демонтаж водопровода

Короб из гипсокартона в ванной комнате

Установка счетчиков воды

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве . Процедура монтажа в данном случае имеет свои нюансы.

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

1. Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
2. Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
3. Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
4. Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
5. Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

Шаг первый.
Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй.
От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

Шаг третий.
Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Шаг четвертый.
Прокладывается трубопровод

Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться.. Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насос ами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника

Подобная технология используется при строительстве:

Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насос ами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

• авто- и Ж/Д дорог;
• трубопроводов в подвалы;
• магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.

Изделия из полипропилена используют, как правило, при создании дренажных и оросительных систем, а также при прокладке водопровода или обустройстве системы отопления. Полипропилен относится к классу полиолефинов, а это означает, что вся изготовленная из данного материала продукция отличается высокой степенью экологической безопасности.

Кроме того, водоотводы из полипропилена способны прослужить очень долго, при этом затраты на их эксплуатацию будут минимальными. Однако работая с такими изделиями необходимо знать, как сваривать полипропиленовые трубы таким образом, чтобы избежать их деформации и предупредить появление течи.

Как правильно паять полипропилен

Чтобы наглядно увидеть как правильно паять смотрите видео представленное на нашем сайте. Паять полипропиленовые трубопрокаты надо аппаратом для спайки полипропилена.

Видео: как паять полипропилен

• Прибор которым будем паять включают в сеть. Начинать работу разрешают после того, когда сигнальный индикатор погаснет вторично.
• Заготовки срезаются по нужному размеру. Для этого используют специальные ножницы.
• Ее край, который будем паять нужно, зачистить от фольги. Для таких действий используется шейвер, ним можно снять фаску до нужного показателя. Можно выполнить эту работу и ножом, но такой вариант является более трудным.
• Трубу с фитингом надевают на насадки и держат нужное время. Длительность прогрева зависима от размера трубы. Эти показатели прилагаются в инструкции к паяльнику.
• Далее стыкуются детали. При этом необходимо следить, чтобы не было перекоса, нельзя двигать и поворачивать детали.

Видео: как паять полипропилен своими руками

Компенсаторы

Изделия из полипропилена имеют свойство расширяться при воздействии теплоносителя. При этом трубомагистраль изгибается. Чтобы предупредить эти проблемы используют компенсаторы.

Они выполнены в форме петли из отрезка полипропиленовой заготовки. Обычно такие детали устанавливают в местах большой длины трубопровода.

Если некуда смонтировать компенсатор, то следует в месте поворота оставлять свободное пространство на линейное расширение труб. Тогда трубопровод свободно растянется, и при этом не будет упираться в стенку.

Видео

Подсоединение приборов

Для быстрой и надежной работы советуют применять быстроразъемные фитинги – американки. Их надевают на конечные участки трубопровода.

Крепление радиаторов

В частном доме своими руками  крепление радиаторов отопления производят при помощи специальных элементов, которые идут в комплекте. Такие крепежи предусмотрены для тяжелых агрегатов с водой. Применять самодельные конструкции для крепежа может быть не безопасно.

Видео

В целом такую работу может выполнить любой человек, не имеющий большого опыта. На это не уйдет много времени.

Смотрите видео уроки на нашем сайте, и у вас не возникнет никаких проблем с монтажом!

Основные характеристики

Перед тем как купить эти коммуникационные приспособления, Вам нужно рассчитать, какими показателями должен обладать трубопровод. Система отопления из полипропиленовых труб имеет такие характеристики:

1. Высокое давление (от 10 атм);
2. Герметичность;
3. Гибкость.

Маркировка полипропиленовых труб поможет Вам сделать правильный выбор для того, чтобы организовать отопление, в ней указаны диаметры, коэффициенты и тип армоволокна

Внимание сразу нужно обратить на цифру, следующую за PN – это обозначение максимального давления в трубах при температуре от двадцати градусов. Большой популярностью пользуются трубы PN 25, PN 20, PN 16

При этом для обеспечения отопления небольшого одноэтажного здания можно купить трубы PN 10. Согласно ГОСТ, полипропиленовые трубы имеют свое уникальное обозначение для горячего и холодного водоснабжения. Если на Вашей коммуникации красная полоса – то она для отопления, если синяя – то, соответственно, для отвода холодной воды. Иногда на «теплых» трубах есть обозначение PPR. Такие трубопроводы могут работать в диапазоне от 10 до 90 градусов.

Фото: трубы для отопления

Помимо этого, производители обязаны в маркировке указать размер сечения, марку, номер партии и наименование компании. Общие характеристики полипропиленовых труб (могут изменяться в зависимости от марки), которыми обустраивается отопление:

1. Максимально допустимая температура до 150 градусов;
2. Плотность 0,8-0,9 грамм на кубический см;
3. Предел растяжения до 25 Ньютонов на мм, а предел прочности до 35;
4. Коэффициент теплового расширения – 0,15 мм;
5. Теплопроводность: около 0,24 Ватт/мС (DIN 52612, если покупаете DIN трубы);
6. Срок службы полипропиленовых труб для отопления – до 50 лет.

Видео по теме:

Чтобы правильно выбрать трубы из полипропилена, нужно обязательно проконсультироваться с мастером, каким термоволокном они должны быть укреплены. Этот показатель напрямую влияет на теплопроводность и долговечность коммуникации.

Пример маркировки полипропиленовых труб

Выбор достаточно большой, но при этом важно понимать: если Вы выберете не тот материал, то труба лопнет. Виды вставок для армирования:

1. Стекловолокно;
2. Лист алюминия, перфорированный лист, сплошное покрытие металлом изнутри.

Водяное снабжение холодной водой использует в основном стекловолокно. При этом, прослойка материала присутствует только в середине полипропиленовой трубы. Алюминий применяется для укрепления труб отопления. Его можно увидеть в середине трубы, снаружи и внутри.

Полипропиленовые трубы армированные алюминием

При этом многие мастера советуют для отопления покупать трубы с алюминием. Они более долговечные, жесткие и лучше обеспечат герметичное соединение, чем армирование стекловолокном. Домашние мастера наиболее часто рекомендуют использовать коммуникации с алюминиевым армированием. Их проще подключить в стояк, к тому же они считаются самыми долговечными.

Таблица: как выбрать трубу из полипропилена

Основные этапы работы

1. Берем трубу нужного размера.

2. Очищаем ее края от заусенец, образованных при резке, напильником или фаскоснимателем.

3. Карандашом отмечаем на конце трубы (см. фото), какой участок нам необходимо расплавить, то есть намечаем то место, куда будет надеваться фитинг.

4. Обрабатываем трубу и фитинг обезжиривающим составом.

5. Прочно фиксируем к столу сварочный аппарат.

6. В его комплект входят насадки разного диаметра. Берем требуемые насадки (одну для фитинга и одну для трубы) и крепим их с двух сторон аппарата.

7. Выставляем температуру 260°.

8. Как только лампочки погасли (это означает, что аппарат достаточно нагрелся), можно приступать к работе. Среднее время его нагревания 2-3 минуты.

9. Надеваем на горячие насадки (их две) фитинг и трубу до карандашной отметки. Слишком давить на свариваемые части или вращать их не следует.

10. Отсчитываем положенное количество времени. Время нагрева всегда указывается в инструкции. К примеру, для 25-миллиметровой трубы оно ровно 7 секундам).

11. Быстро и аккуратно снимаем нагретые детали, чуть придерживая сварочный аппарат.

12. Соединяем их друг с другом. Излишнее давление на них или вращение также недопустимы.

13. Ждем несколько секунд.

14. Если мы сделали все правильно, получаем идеально ровное однородное соединение.

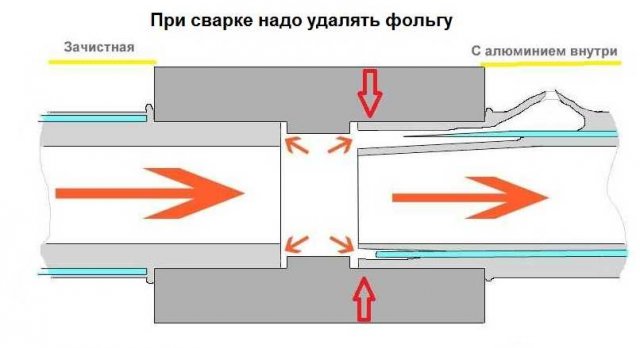

Армированный слой на отрезке соединения следует удалять обязательно, в противном случае соединение будет неоднородным и непрочным;

При покупке аппарата не обязательно тратить лишние деньги и приобретать модель с терморегулятором, ведь нам потребуется один-единственный температурный режим в 260°С; использование других режимов может привести к некачественному соединению;

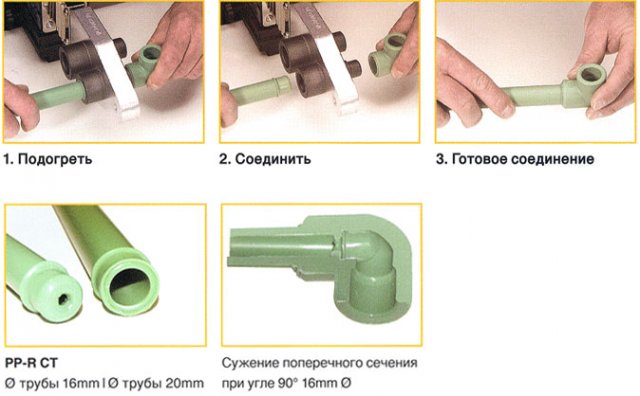

Вода по трубам должна проходить свободно; чтобы в месте спайки не образовалось препятствие в виде застывшего пластика, не следует при соединении слишком давить на расплавленные детали; однако слабое давление тоже недопустимо – длины соединения для надежного крепления будет недостаточно; это может привести к образованию завихрения и падения давления в системе;

Основное правило такой пайки: первым на насадку надевается фитинг, а лишь затем труба; отсчет времени начинается тогда, когда обе детали окажутся на аппарате;

Полипропилен схватывается за 4-8 секунд, но сразу отпускать его не стоит – чтобы он окончательно застыл, выждать необходимо 20-30 секунд;

Детали при остывании должны быть неподвижными, малейший сдвиг может нарушить герметичность соединения; поэтому до начала пайки лучше подготовить специальные струбцины для их фиксации; сделать их можно из любого бруска дерева или прочной проволоки;

Охлаждение полученного узла водой или струей холодного воздуха запрещено – соединение будет непрочным;

Не стоит разогревать трубу и фитинг больше положенного времени – полипропилен будет деформироваться; при меньшем количество времени для нагрева соединение деталей будет затруднено;

При правильной сварке часть пластика должна образовать небольшой наплыв на муфту;

Проверить качество своей работы можно, разрезав пополам соединенный участок; вы должны увидеть в месте стыка ровное монолитное соединение без деформаций и пустот.

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

• муфты;
• переходники;
• крепежи;
• уголки;
• отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Схема системы отопления

Водопроводная разводка

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

• последовательного типа (самый бюджетный и простой в выполнении вариант);
• коллекторного типа (при подаче воды применяется коллектор);
• с проходными розетками (мало популярен).

Система отопления из полипропиленовых труб

Для монтажа отопления в своем доме применяют одну из трех отопительных систем из полипропилена. Любая из них имеет плюсы и минусы. Установка систем зависит от габаритов дома и модели котла.

Однотрубная

Однотрубная система – распространенный вид отопления, эффективна для небольших домов. От котла отходит труба, второй конец которой также крепится к котлу. Не разрывая магистраль, к ней крепятся батареи. Системы бывают проточные и вертикальные, могут быть закрытого или открытого типа.

Для монтажа однотрубной системы понадобится меньше труб – 30-40%. Несложная разводка и простой монтаж позволяет смонтировать систему в домашних условиях самостоятельно. Сборку можно сделать как в одноэтажном, так и в многоэтажном доме.

На каждом радиаторе устанавливают кран Маевского, если не спускать воздух, батареи останутся холодными. У системы есть недостаток: пока вода доходит до последнего радиатора, она остывает, теплоотдача снижается, тепло распределяется неравномерно. Поэтому в однотрубной магистрали может быть не более 5-6 батарей.

Двухтрубная

Двухпроводная система имеет 2 магистрали, подающий и обратный трубопроводы работают параллельно. Двухтрубное отопление из полипропилена в частном доме своими руками делают от котла. По первой ветке подается горячая вода во все приборы системы. Охлажденная жидкость по второй линии поступает в котел. Преимущество двухтрубной конструкции перед однотрубной в том, что тепло поступает равномерно во все радиаторы.

На каждый отопительный компонент можно установить регулятор, запорный клапан. Тогда при поломке одного из приборов его можно демонтировать и поменять, не отключая при этом всю систему. В двухтрубном трубопроводе применяют меньшие диаметры труб. Такое отопление дорогое, но оно оправдывает свою цену.

В доме применяют как вертикальную, так и горизонтальную разводку. Первый вариант устанавливают в больших домах, с двумя и более этажами. Использование однотрубной магистрали в многоэтажных постройках непродуктивно.

Коллекторная

Главный узел в коллекторном отоплении – гребенковая система. Она распределяет теплоноситель по всем веткам. В ее состав входят насос, расширительный бак и приборы безопасности. Коллектор распределяет подачу жидкости в трубы без потери давления. Коллекторная система упрощает разводку магистрали. Можно сделать сразу отвод на стиральную машину, мойку, в ванную комнату и на сливной бачок.

Коллекторный шкаф должен быть защищен от влаги, его встраивают в отдельных нишах дома. Если здание двухэтажное, проектируют два коллекторных узла – на каждом этаже.

Для распределения тепла по контурам отопление разбивают на участки. Например, это может быть теплый пол, батарея у окна, второй теплый пол на верхнем этаже. Нужно сделать замкнутую возвратную систему.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код	Обозначение
PN10	Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.
PN16	Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.
PN20	Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.
PN25	Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Конструктивные особенности

Полипропилен – это разновидность пластика, обработанная полимерными веществами. Этот материал известен своей долговечностью, легкостью и простотой в установке. Отдельно нужно отметить приятную стоимость такой системы отопления – он как минимум в два раза дешевле, чем отопление из чугунных или металлических труб.

Фото: отопление полипропиленовыми трубами

Преимущества полипропиленовых труб:

1. Доступная цена;
2. Отличные показания теплопроводности;
3. Долговечность. Материал не подвержен коррозии, отлично переносит резкие перепады температур, очень гибкий и легкий. Помимо этого, полипропилен выдерживает высокие давления системы отопления.

Но у этого материала также есть свои недостатки. Во-первых, полипропилен подвергается расширению во время воздействия тепла, т. е. у него довольно высокий коэффициент теплового воздействия. Во-вторых, нельзя использовать для отопления полипропиленовые трубы без металлической прослойки, с этими целями применяются только армированные материалы.
