Монтаж пожарной сигнализации

Как работает пожарная сигнализация

Принцип работы систем пожарной сигнализации достаточно прост:

• Датчики, установленные под потолком, реагируют на разные проявления пожарной ситуации: поднятие температуры воздуха, задымленность или пламени огня.
• Их сигнал, что пожар начался, передается на блок управления, который собой представляет приемно-контролирующий прибор. Он обрабатывает сигналы и посылает их дальше: на сирену и на пульт управления пожарной охраны (если таковой канал предусмотрен).
• Включается сирена или световой сигнал (часто все вместе), который оповещает людей, проживающих в квартире, о начавшемся пожаре. Последние или тушат очаг возгорания, или эвакуируются сами.

начинается с выбора таковой, грамотного расчета и разработки схемы установки датчиков. Последняя может быть сложной, но, как показывает практика, специалисты не рекомендуют усложнять систему. Поэтому в каждой комнате устанавливается максимум 2-3 датчика, которые обвязываются последовательно между собой.

Схема пожарной сигнализации в квартире

Установка и подключение охранно-пожарной сигнализации

1. Вы должны определить необходимое количество извещателей. А для этого вам надо знать высоту потолка помещения, а также его площадь. Согласно документации, при высоте потолка больше 3,5 метров и 80 м. кв. площади вам понадобится один извещатель, однако правила безопасности гласят, что даже в небольшом помещении должны устанавливаться минимум 2 датчика. Поэтому лучше всего руководствоваться именно этими нормами.
2. Там, где будут устанавливаться датчики, необходимо обозначить место. Расстояние от извещателя до стены должно составлять около 450 см, при этом промежуток между датчиками должен быть приблизительно 900 см. Данное правило актуально для одноуровневых потолков с максимальной высотой в 350 см. Настенные извещатели устанавливаются на 200 мм расстоянии от потолка.

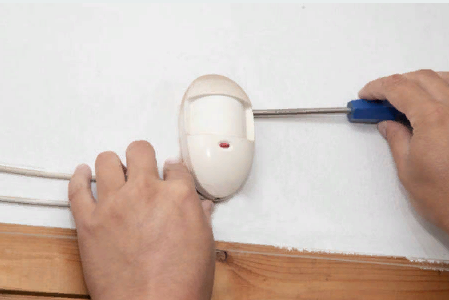

3. На изначально размеченных местах надо зафиксировать извещатели, после чего их подключают к источнику питания 2-х жильными проводами. Устройства между собой нужно подключать последовательно. Резистор устанавливается в колодке самого последнего датчика.
4. После того как вы подключите последний извещатель, их надо проверить на работоспособность. Для этого возле детектора необходимо провести пламенем от зажжённой спички или свечи.

Где и как установить пожарные датчики

Нормы для монтажа извещателей ОПС достаточно либеральны: между датчиками — это 9 метров, от стены — 4,5 метра. Однако такое размещение сделано исключительно ради комфортного конфигурирования определённой пожарной системы. В связи с этим можно сделать вывод, что установка и местонахождение извещателей — дело более сложное.

Схема установки охранно-пожарной сигнализации

При установке датчиков на стенах, расстояние должно быть минимум 200 см, в противном случае они будут давать ложную тревогу, поскольку окажутся в «дымовом кармане».

Установка извещателей происходит подальше от прокуренных помещений, где закопчены все углы потолка. При потолочных балках, устройства устанавливаются не на межбалочном или боковом пространстве, а на нижних поверхностях.

Чувствительность извещателя зависит напрямую от удалённости источника опасности и всю полусферу он не обозревает. В пустой комнате площадь, которой контролирует датчик, зависит только от потолочной высоты.

По пламени:

• До 15 м.кв. – от 6 до 9 метров;
• До 20 м. кв. – от 3,5 до 6 метров;
• До 25 м. кв. – 3,5 метров;
• Более 9 метров — невозможно будет проконтролировать, поскольку возгорание станет пожаром, а сам датчик не сработает.

По дыму:

• До 85 м. кв. – это до 3,5 метров;
• До 70 м. кв. – это от 3,5 до 6 метров;
• До 65 м. кв. – это от 6 до 10 метров;
• До 55 м. кв. – от 10 метров.

Однако точный расчёт местонахождения извещателей нуждается в моделировании на ПК или профессионалом.

Нормативные акты, регулирующие проектирование и монтаж пожарной сигнализации

Проектирование, установка и обслуживание автоматической пожарной сигнализация (АПС) и охранно-пожарной сигнализации (ОПС) регламентируется множеством государственных отраслевых и ведомственных нормативных актов.

ФОТО: fireman.clubДаже бытовая система пожарной сигнализации имеет довольно сложную разветвлённую структуру и подчиняется строгим нормативам, регламентирующим установку оборудования

Из наиболее важных руководящих документов целесообразно отметить следующие:

1. Государственные стандарты и законодательные акты: ГОСТ 26342-84 — перечень и основные характеристики технических средств АПС/ОПС; Федеральный закон РФ ФЗ-123 от 22 июля 2008 года — технический регламент на проектирование и установку ОПС.
2. Проектирование пожарной сигнализации: НПБ 110-03 — для зданий и сооружений уже сданных в эксплуатацию до 1 мая 2009 года; СП 5.13130.2009 — для проектируемых, строящихся, проходящих капремонт или реконструкцию; ГОСТ 2.701-2008 — требования к проектной документации.
3. Монтаж АПС: ГОСТ 26342-84 — типы, размеры и основные технические характеристики оборудования ОПС; НПБ 58-97 — требования к установке и испытанию адресных систем пожарной сигнализации; РД 78.145-93 — монтаж и приёмка работ АПС/ОПС.

Пожарная сигнализация в многоквартирных домах

Ясно, что жилье – не производственный объект. Требования к пожарной безопасности здесь иные, нежели в промышленности.

Да, квартиры тоже оборудуются системами ПС.

Для новостроек установка пожарных датчиков застройщиком давно стала обязательной. Многоэтажные дома, помимо квартир, имеют датчики в:

1. технических комнатах;
2. общих коридорах,
3. лестничных клетках;

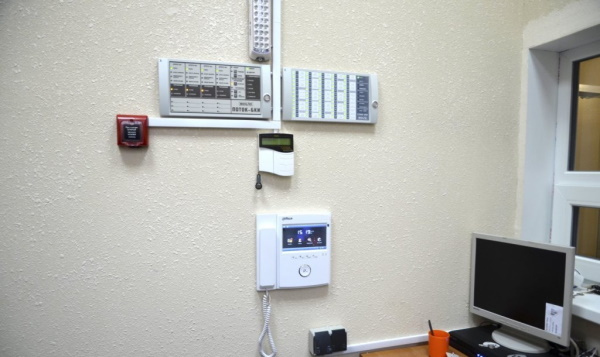

Устройство управления сигнализацией обычно размещают в комнате консьержа.

Если такого помещения в доме нет, оборудование ПС можно установить в шкафу связи.

Главное условие – не должно быть доступа посторонним к соединительным шлейфам управляющего устройства с датчиками сигнализации.

Если жилой комплекс включает несколько многоэтажек, то от центрального прибора управления из диспетчерской до всех приборов ПС прокладываются коммутационные линии.

Кроме ПКП в состав оборудования может входить один либо несколько:

• устройств управления шлейфом;
• оборудования, управляющего противодымной защитой, противопожарными насосами.

Лицензирование монтажа АУПС и допуски СРО

Деятельность по монтажу, ремонту и обслуживанию средств обеспечения пожарной безопасности зданий и сооружений подлежит лицензированию в соответствии с пунктом 15 части 1 статьи 12 Федерального закона от 4 мая 2011 года №99-ФЗ «О лицензировании отдельных видов деятельности».

Об этом же свидетельствует Приложение к «Положению о лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений», утвержденному постановлением Правительства РФ от 30 декабря 2011 года №1225. Согласно пункту 2 Приложения, в состав деятельности по установке автоматической системы пожарной и охранно-пожарной сигнализации и их элементов входят такие виды работ, как:

• монтаж;

• техническое обслуживание;

• ремонт;

• диспетчеризация;

• пуско-наладка.

Одновременно с этими документами сегодня действует приказ Минрегиона РФ от 30 декабря 2009 года №624, согласно которому, в Перечень видов работ по строительству, реконструкции и капитальному ремонту (раздел III), которые оказывают влияние на безопасность объектов капитального строительства, включены работы по монтажу и пуско-наладке:

• электротехнических установок и оборудования;

• систем автоматики, сигнализации и взаимосвязанных устройств (пункты 23.6 и 24.10).

Таким образом, для выполнения данных видов работ требуются не только лицензии МЧС России, но и допуски СРО. Минэкономразвития России в Заключении от 29 июня 2012 года «Об экспертизе приказа Минрегиона России от 30 декабря 2009 года № 624 «Об утверждении перечня видов работ…» подвергло критике дублирование в различных правовых документах работ, одновременно подлежащих и лицензированию, и требующих получение допусков СРО.

В результате назрела необходимость в уточнении данной ситуации, арбитром в которой выступил Верховный Суд РФ. В своем Определении от 16 июля 2013 года №АПЛ13-295 он подчеркнул, что деятельность по монтажу АУПС, если она осуществляется на стадии эксплуатации уже построенных, введенных в эксплуатацию зданий и сооружений, требует лицензирования, но не допусков СРО. В то же время, если соответствующие работы ведутся только при осуществлении строительства, реконструкции или капитальном ремонте здания и сооружения, кроме лицензии МЧС России монтажная компания должна располагать допуском СРО. Деятельность, затрагивающая объекты на этапе эксплуатации и текущего ремонта зданий и сооружений, не регулируется градостроительным законодательством. Также, допуски СРО не требуются при монтаже и пусконаладочных работах на объектах индивидуального жилищного строительства и объектах, для которых не обязательна выдача разрешения на строительство.

Альянс «Комплексная безопасность» располагает всей необходимой разрешительной документацией для проведения полного цикла работ по монтажу и пуско-наладке автоматических систем пожарной сигнализации как на стадии строительства здания, так и в период его эксплуатации или текущего ремонта. Кроме того, специалисты компании могут предоставить сертификаты, подтверждающие прохождение обучения на базе предприятий-изготовителей устанавливаемого оборудования.

Установка датчиков пожарной сигнализации

Пожарная сигнализация представляет собой цепочку взаимосвязанных устройств, каждое из которых выполняет определенную функцию. Стандартный набор состоит из датчиков, приборов оповещения, приемно-контрольного пункта, источника автономного питания. При желании в комплекс включаются приборы для автоматического пожаротушения.

Главный элемент пожарной сигнализации – чувствительные датчики. Их роль заключается в отслеживании критических изменений в микроклимате помещения и передаче сигнала тревоги на контрольный пункт. Получив сигнал, контрольное устройство включает приборы оповещения (сирену, световые оповещатели) или активирует автоматическое пожаротушение (газовое или водяное). Одновременно с этим тревожный сигнал направляется в МЧС или пожарную службу.

В зависимости от целевого назначения выделяют детекторы, реагирующие на дым, пламя или повышение температуры

Подбирая датчики для помещения, важно отдавать предпочтение качественной продукции, которая не даст сбой в опасной ситуации. Кстати, разнообразие моделей позволит выбрать устройства, которые органично впишутся в дизайн помещения

Монтаж систем безопасности и комплекс других услуг

Альянс «Комплексная безопасность» со всей ответственностью может утверждать — не существует объектов защиты такой сложности, безопасность которых мы не сможем гарантировать. Образование, опыт и вытекающая отсюда высокая компетентность наших специалистов позволяют предоставлять клиентам исчерпывающий комплекс услуг, среди них:

• поставка и установка систем видеонаблюдения, пожарных сигнализаций;
• проектирование системы контроля доступа и видеонаблюдения;
• монтаж установок АПС и систем контроля доступа;
• техническое обслуживание и модернизация систем безопасности, включая те, которые ранее были установлены другими организациями.

Проектирование, монтаж и техническое обслуживание таких инженерных решений как пожарная сигнализация, цифровое видеонаблюдение, система контроля и управления доступом, оповещение и управление эвакуацией при пожаре, автоматическое водяное, порошковое и газовое пожаротушение, внутреннее противопожарное водоснабжение проводится в полном соответствии с действующими нормативными актами. Услуги по монтажу систем контроля доступа, АПС и систем видеонаблюдения, а также любых других инженерных систем осуществляются только в отношении сертифицированного оборудования.

Охранно-пожарная сигнализация – состав и характеристики устройств

ОПС – это совокупность оборудования и программного обеспечения, основными функциями которого являются:

1. Обнаружение тревожных событий по одному или нескольким сканируемым факторам – несанкционированное проникновение на территорию охраняемого объекта или выявление очагов возгорания.
2. Передача данных на приёмно-контрольный прибор (ПКП), формирующий соответствующие оповещения для владельца и (или) централизованный диспетчерский пульт.
3. Активация определённых функций подчинённых систем: включение сирены или автоматической системы пожаротушения.

ФОТО: unitest.ruПринципиальная структурная схема охранно-пожарной сигнализации с максимальной комплектацией для жилищного комплекса с подземной парковкой

Извещатели (датчики, детекторы)

Выявление тревожного события осуществляют извещатели. Они имеют различные принципы работы в зависимости от типа сканируемого параметра: температура, движение, задымление, звук, вибрация и т.п.

В системах ОПС, в зависимости от вида сигнализации, используются различные типы датчиков.

Для тревожной (охранной) сигнализации применяются следующие датчики:

• магнитоконтактные (геркон) – контролируют открытие дверей и окон;
• акустические – реагируют на звук разбитого стекла;
• вибрационные – контролируют механическое воздействие на строительные конструкции;
• движения – инфракрасные, ультразвуковые, СВЧ.

В системах пожарной сигнализации используют:

• дымовые;
• тепловые;
• пламени.

ФОТО:upload.wikimedia.orgДымовой извещатель, используемый в системах пожарной сигнализации

Передача сигнала от извещателя к ПКП всегда осуществляется в виде электрического импульса. Самые простые аналоговые устройства используют пороговый тип сигнала – есть или нет контакта. Более современные, электронные детекторы передают информацию в цифровом виде. В качестве коммутационных каналов могут применяться кабели (шлейфы) или радиочастоты.

ПКП – приёмно-контрольный прибор

Классификация приёмно-контрольных приборов осуществляется по многим параметрам, основными из которых являются следующие:

• информационная ёмкость;
• информативность.

Информационная ёмкость — максимальное количество устройств (отдельных адресных извещателей или общих шлейфов в пороговых системах), информацию из которых в состоянии обработать ПКП.

Информативность — количество и тип информационного сигнала, которые может показать ПКП на своей индикаторной или ЖК-панели. У самых простых устройств и их всего два: «Норма» и «Тревога». Более сложные устройства показывают зону срабатывания, определяют работоспособность датчиков и т.п.

ФОТО: compel.ruПринципиальная схема приёмно-контрольного прибора пожарной сигнализации

Огнестойкий кабель для шлейфов пожарной сигнализации

Согласно нормативным требованиям, а именно – ГОСТ Р 53315-2009, кабели, используемые в системах пожарной сигнализации, должны обеспечивать работоспособность оборудования в условиях повышенных температур и воздействия открытого пламени не менее 180 минут с момента обнаружения очага возгорания. Это даст возможность провести оперативную и безопасную эвакуацию, а также локализовать месторасположение пламени.

ФОТО: sector-sb.ruМаркировка, обозначающая степень горючести кабеля

Подбор кабеля осуществляется по ряду параметров, описанных ниже.

Предел огнестойкости – способность передавать электрический импульс при воздействии на кабель открытого пламени. Для пожарной сигнализации и системы автоматического пожаротушения, этот критерий должен составлять 1- 3 часа.

Степень горючести – этот параметр относится скорее к изоляции провода, которая должна быть негорючей и маркироваться буквами НГ. В отдельных случаях она должна быть не только негорючей, но и самозатухающей, самостоятельно прекращающей горение после ликвидации открытого пламени.

Токсичность – показывает процентное соотношение канцерогенных и ядовитых веществ, которые выделяет проводка во время горения. Данный показатель особо жёстко контролируется в системах пожарной сигнализации, устанавливаемой в медицинских и школьных учреждениях.

4 Проектирование и монтаж

Специалистами будет составлен чёткий план с необходимым количеством датчиков, точным местом их установки, расположением магистральных сетей питания и пульта управления. Имея такую схему, установить пожарный извещатель в квартире несложно. Для этого потребуется:

1. 1. Закрепить извещатели в рекомендуемых местах.
2. 2. Включить их в шлейфы приёмного устройства.
3. 3. Последовательно соединить все датчики между собой.
4. 4. С помощью двухжильного провода подключить их к источнику питания.
5. 5. Протестировать каждый извещатель, поднеся к нему зажжённую свечу.

В процессе монтажа приборы следует располагать на удалении от отопительных устройств, иначе они будут функционировать неправильно.

Монтируя аппарат на потолке, следует учитывать его конструктивные особенности. Если есть балки, то извещатель необходимо крепить на их нижнем ребре. Устанавливать на боковой поверхности балки или в промежутках между балками запрещается.

В многоквартирных домах может быть создана общая противопожарная система. Контрольный пост для её управления удобно расположить на цокольном этаже, соблюдая требования, предъявляемые к дежурным помещениям, и учитывая условия установки приборов управления.

Установка, схема подключения пожарных извещателей

Перед тем как установить пожарные извещатели, необходимо рассчитать их количество, выбрать подходящий тип и принцип действия, а также определиться с другими техническими характеристиками. Они зависят от формы и площади помещения, а также преобладающих факторов возможного возгорания. Согласно государственным стандартам, установка извещателей осуществляется под перекрытием. При невозможности такой установки допустимо размещение на колоннах, стенах

При выборе места размещения автоматических устройств важно соблюсти расстояния от стен, углов, перекрытий, потолка, между приборами, вентиляционными отверстиями

В местах установки извещателей заранее подготавливаются отверстия или розетки, к которым подводятся линии связи. Базовые основания могут монтироваться:

1. На твердую поверхность с помощью розеток.
2. В подвесные потолки с помощью специальных комплексов для крепления.

Подключение пожарной сигнализации в доме

Далее по схеме подключения пожарных извещателей выполняется их активация. После установки производится испытание работоспособности системы безопасности. Для этого используют разные раздражители, на которые реагируют датчики извещателя и имитируют возгорание. Когда проверка пройдена, можно считать, что пожарные извещатели готовы к работе.

Последовательность: этапы монтажа пожарной сигнализации

Пожарную сигнализацию в квартире можно делать двумя способами. Первый – это упрощенный метод, при котором установка независимых датчиков делается своими руками. Согласование не требуется. Второй метод является более профессиональным и эффективным. Нужно пройти несколько этапов. Первым является проектирование сигнализации. В процессе нужно выполнить следующие важные задачи:

1. Изучить объект и документацию.
2. Подобрать подходящие технические средства пожаротушения.
3. Разработать план.
4. Утвердить проект у заказчика.
5. Составить проект по правилам.
6. Подготовить смету.
7. Проследить за выполнением.

Когда проект согласован, выполняется следующее:

1. Завоз на объект материалов и оборудования.
2. Трассировка линий связи.
3. Монтаж оборудования пожарной сигнализации.
4. Подключение к питанию и пожарному водопроводу.
5. Проведение пусконаладочных работ.
6. Сдача объекта в эксплуатацию.

Монтаж ППКУ и шлейфов систем пожарной сигнализации

Контакт всех узлов и элементов производится с помощью кабелей и проводов. Материал, сечение, количество жил, способ прокладки установлены в ГОСТ и ПУЭ.

Согласно требованиям создание схемы пожарной установки, ППКУ учитывает следующие условия:

1. В помещениях пожарного поста с площадью от 15 кв. м.
2. Влажность воздуха не превышает 80%.
3. Высота не выше 2 этажа, или должен быть отдельный выход на улицу через коридоры и лестницы протяженностью до 25 м.
4. Освещенность соответствует правилам СП.

5. Обязательно наличие телефонной связи с пожарной службой.

Требования к установке ППКУ блочно-модульных пожарных панелей и станций:

1. Дистанция не менее 1 м от пола и отопительных систем.
2. Обеспечение комфортного доступа к наблюдению за дисплеем.
3. От верхней кромки корпуса до подвесного потолка соблюдается расстояние не менее 1 м.
4. При установке нескольких модулей и блоков в ряд между изделиями должно быть минимум 5 см.
5. В помещении пожарного поста размещается резервный блок питания.
6. Аккумулятор для системы пожарной сигнализации должен находиться в герметичном корпусе.

На каких объектах ставить

Большинство объектов, особенно общественного назначения, требуют установки оборудования оповещения о возгорании. Объем требований определяется видом объекта, порядком его использования, местом расположения, способом соединения и другими важными критериями.

В случае объектов, которые не входят в список обязательного оборудования в пожарно-охранной сигнализации, решение об оснащении принимается владельцем помещения. Для повышения безопасности рекомендуется оборудовать объект простейшими автономными извещателями.

Проблемы и их устранение

Ожидаемо, что все подключаемые противопожарные системы всегда должны быть в активном и исправном состоянии. И первая проблема здесь возникает из столько долгой бесперебойной работы и отсутствия профилактики. Таким образом, все воспринимают работу датчика как должное, хотя на деле в него может:

• забиться пыль: необходимо регулярное очищение;
• сбиться питание: проблемы с контроллером;
• брак: он проверяется за счет регулярного тестирования.

Все это свидетельствует о том, что причиной сбоя в работе выступает халатность по отношению к приборам и тому помещению, что они обслуживают. Однако если невозможно улучшить те условия, в которых они расположены, то рекомендуется лучше проработать систему пожарной безопасности. Это снизит ложные срабатывания и позволит продлить срок эксплуатации устройства, если вовремя проводить все профилактические работы.

Большая часть проблем также возникает еще на этапе, когда датчики только подключаются, что происходит по двум причинам:

1. Неправильное подключение. К таковым случаям можно отнести все те моменты, когда подключение осуществляется либо самостоятельно, либо непрофессионалом. В худшем случае это может привести к короткому замыканию, однако в большинстве случае все ограничивается простой неработоспособностью датчика. Тем не менее, это по-прежнему наносит ущерб.
2. Неверные сертификаты. Существуют технические стандарты, а также соответствие устройств по отношению к подключаемым системам. Именно сертификаты позволят получить эту техническую совместимость, а также проверить то, насколько датчик совпадает с регламентом к установке в конкретной стране.

Все прочие проблемы, что касаются сбоев в работе конкретного узла или неправильно настроенной системы не так опасны, потому что диагностируются еще на этапе установки. Однако это не значит, что ими можно пренебрегать. Это лишь говорит о том, что они опасны не так, как прочие.

Теперь, когда есть вся информация о выборе и подключении пожарных датчиков, никаких проблем не возникнет ни при покупке, ни при установке. Тем не менее, это лишь базовые знания, которые подойдут большинству. В некоторых случаях придется обращаться к специалистам, потому как воспользоваться общими советами попросту невозможно. И главное помнить, что пренебрежение этими правилами может привести к большим потерям в будущем.

Монтаж систем пожарной сигнализации подрядчиками

Важным требованием к установке противопожарных систем является привлечение подрядчиков с действующей лицензией или получение разрешения от контролирующих органов.

От правильности монтажа зависит безопасность людей

Поэтому при выборе подрядчика важно учесть такие факторы:

• наличие действующей лицензии от МЧС;
• присутствие организации в объединении СРО;
• отзывы клиентов.

При обращении в организацию рекомендуется оценить грамотность и профессионализм сотрудников. При подготовке проекта специалисты должны осмотреть помещение, определить возможные риски и правильно подобрать тип охранного оборудования.
